结构选型论文罗马小体育宫
项目名称：罗马小体育宫
Roman small sports palace
座落地点：意大利.罗马
建筑设计：Pier Luigi Nervi P.L奈尔维
完工时间：1956—1957，与A.维泰洛齐合作
罗马小体育宫实物图
设计师.Nervi P.L
奈尔维（1891～1979年）是20世纪著名的建筑结构大师，以创造性地运用钢筋混凝土结构而闻名。
他最知名的代表作之一，就是罗马小体育宫。他把钢筋混凝土肋型球壳的肋网统一组织成一幅葵花图案，使整个天棚变成了一件绚丽多彩的艺术品。外部像巨人推举起屋顶的Y型柱，给人以力量与进取的强大激励。
这座小体育宫是为1960年罗马奥林匹克运动会而建。圆形屋盖直径60m，由1620块钢筋混凝土预制菱形构件组合而成，构件最薄的地方仅有25mm厚，力学上合理，施工方便。这种整体装配
式结构，在室内产生一个完整而优美的穹窿顶图案。
建筑形式
小体育宫平面为圆形，直径60米，屋顶是一球形穹顶，在结构上与看台脱开。穹顶的上部开一小圆洞，底下悬挂天桥，布置照明灯具，洞上再覆盖一小圆盖。穹顶宛如一张反扣的荷叶。小体育宫的外形比例匀称，小圆盖、球顶、丫形支撑、“腰带”等各部分划分得宜。小圆盖下的玻璃窗与球顶下的带形窗遥相呼应，又与屋顶、附属用房形成虚实对比。“腰带”在深深的背景上浮现出来，既丰富了层次，又产生尺度感。丫形斜撑完全暴露在外，混凝土表面不加装饰，显得强劲有力，表现出体育所特有的技巧和力量，
使建筑获得强烈的个性。
从建筑外部看，36个沿圆周布置的Y形支撑承上启下，波浪起伏，结构清新、明朗、欢快、优美。
从建筑内部看，结构构件的布置协调而有韵律，形成了一幅绚丽的艺术图案，极富于装饰性。
结构分析

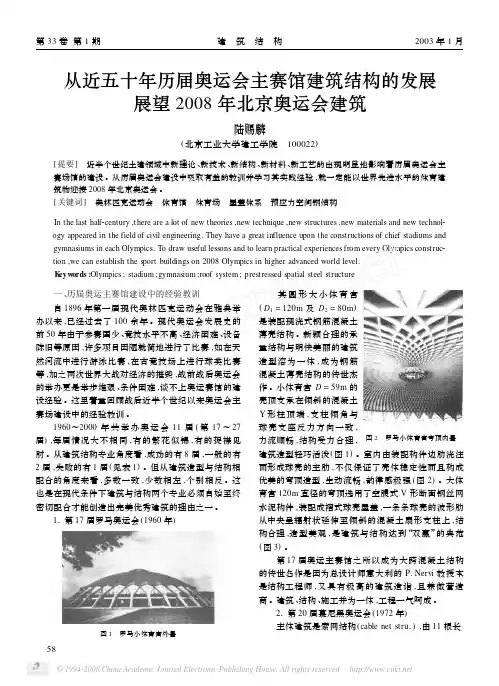

罗马奥林匹克小体育宫为钢筋混凝土网状扁球壳结构。球壳直径为59.13m，葵花瓣似的网肋，把力传到斜柱顶，斜柱的倾角与壳体边缘径向切线方向一致，把推力传入基础，结构轻巧且受力合理。该结构采用装配整体式叠合结构，1620块预制钢丝网水泥菱形构件既作为现浇壳身的模板，又与不超过100mm厚的壳身现浇层共同工作。施工时，起重机安装在中央天窗处，十分合理。
圆顶球壳
罗马小体育宫主体建筑采用圆顶扁球壳结构。主要由壳身、支座环、下部支承构件三部分组成。
Y形支座
设计效果图
实物图
罗马小体育宫通过壳体四周沿着切线方向的直线形、Y形或
叉形斜柱，把推力传给基础或通过沿壳缘切线方向的单式或复式斜拱，把经向推力集中起来传给基础在平面上，斜柱、斜拱可按正多边形布置，以便与建筑平面相协调在立面上，斜柱、斜拱可与建筑围护及门窗重合布置，也可暴露在建筑物的外面，以取得较好的建筑立面效果。
这种结构方案清新、明朗，既表现了结构的力量与作用，又极富装饰性。但倾斜的柱脚或拱脚将使基础受到水平推力的作用。
支座环
支座环是圆顶结构中很重要的组成部分。它是圆顶结构保持几何不变的保证，其功能就像拱式结构中的拉杆一样，可有效的阻止圆顶在竖向荷载作用下的破坏，保证壳体基本上处于受压的状态，并实现结构的空间平衡。罗马小体育宫中支座环采用钢筋混凝土梁，其拉力全部由钢筋承担。
罗马小体育宫剖面图
球顶由1620块用钢丝网水泥预制的菱形槽板拼装而成，板间布置钢筋现浇成“肋”，上面再浇一层混凝土，形成整体兼作防水层。
球顶内部构造图一
球顶内部构造图二
屋顶壳板
壳板厚度一般由构造要求确定，取圆顶半径的1/600
对于现浇钢筋混凝土圆顶，不应小于40mm
对于装配整体式圆顶，不应小于30mm。
罗马小体育馆的屋顶直径60m，是由1620个钢筋混凝土预制菱形构件拼接而成，这些构件最薄的地方只有25mm厚，力学上十分合理。
结构名词库
空间薄壁结构，也称壳体结构。它的厚度比其他尺寸(如跨度)小得多，所以称薄壁。它属于空间受力结构，主要承受曲面内的轴向压力，弯矩很小。它的受力比较合理，材料强度能得到充分利用。薄壳常用于大跨度的屋盖结构，如展览馆、俱乐部、飞机库等。
薄壳结构多采用现浇钢筋混凝土，费模板、费工时。
360罗马小体育宫编辑词条
B添加义项
?
罗马小体育宫(Palazzetto Dello Sport of Rome)为1960年在罗马举行的奥林匹克运动会修建的练习馆，兼作篮球、网球、拳击等比赛用，建于1956~1957年。可容6000观众，加活动看台能容8000观众。
基本信息
?
外文名称
?
Palazzetto Dello Sport of Rome
?
?
名称
?
罗马小体育宫
?
?
所在地
?
罗马
?
?
可容观众数量
?
6000
?
?
建筑特点
?
朴素而优美
?
?
修建年份
?
1960年
?
?
看台能容
?
8000
?
目录1建筑特点2旅游特色
折叠编辑本段建筑特点
设计者为意大利建筑师A.维泰洛齐和工程师P.L.奈尔维。这座朴素而优美的体育馆是奈尔维的结构设计代表作之一，在现代建筑史上占有重要地位。
小体育宫平面为圆形，直径60米，屋顶是一球形穹顶，在结构上与看台脱开。穹顶的上部开一小圆洞，底下悬挂天桥，布置照明灯具，洞上再覆盖一小圆盖。就视觉而言，略嫌低小。穹顶宛如一张反扣的荷叶，由沿圆周均匀分布的36个"丫"形斜撑承托，把荷载传到
埋在地下的一圈地梁上。斜撑中部有一圈白色的钢筋混凝土"腰带"，是附属用房的屋顶，兼作联系梁。球顶下缘由各支点间均分，向上拱起，避免了不利的弯距。从建筑效果上看，即使轮廓丰富,又可防止因视错觉产生的下陷感。小体育宫的外形比例匀称，小圆盖、球顶、
丫形支撑、"腰带"等各部分划分得宜。小圆盖下的玻璃窗与球顶下的带形窗遥相呼应，又与屋顶、附属用房形成虚实对比。"腰带"在深深的背景上浮现出来，既丰富了层次，又产生尺度感。丫形斜撑完全暴露在外，混凝土表面不加装饰，显得强劲有力，表现出体育所特有的
技巧和力量，使建筑获得强烈的个性。罗马小体育宫外景及构造
折叠编辑本段旅游特色
小体育宫优美的球顶天花著称于世。它是一个建筑设计、结构设计和施工技术巧妙结合的优秀艺术品。球顶由1620块用钢丝网水泥预制的菱形槽板拼装而成，板间布置钢筋现浇成"肋"，上面再浇一层混凝土，形成整体兼作防水层。预制槽板的大小是根据建筑尺度、结构要求和施工机具的起吊能力决定的。条条拱肋交错形成精美的图案，如盛开的秋菊，素雅高洁。球顶边缘的支点很小，丫形斜撑上部又逐渐收细，颜色浅淡，再加上对应各支点间悬挂在球顶上的深色吊灯的对比作用，使球顶好像悬浮在空中。如此独特的意境令人赞叹，难怪奈尔维被称作"钢筋混凝土诗人"。小体育宫整个大厅的尺度处理也很好。穹顶中心的尺度最小，越往边缘，尺度逐渐加大，与支架相接处的构件尺度最大。最外边的三个一组的构件，顺着拱肋走向，把力集中到支点上。而它们的轮廓与丫形斜撑上部形成的菱形，又与预制槽板的菱形相似，不过它们是通透的，不显沉重。这种相似形状的有韵律的重复和虚实对比手法，使整个穹顶分外轻盈和谐。
