可控硅的工作原理及检测方法与经验

首先可控硅是可控硅整流元件的简称，是一种具有三个PN结的四层结构的大功率半导体器件，一般由两晶闸管反向连接而成。它的功用不仅是整流，还可以用作无触点开关以快速接通或切断电路，实现将直流电变成交流电的逆变，将一种频率的交流电变成另一种频率的交流电等等。可控硅和其它半导体器件一样，其有体积小、效率高、稳定性好、工作可靠等优点。它的出现，使半导体技术从弱电领域进入了强电领域，成为工业、农业、交通运输、军事科研以至商业、民用电器等方面争相采用的元件。

?一、工作过程

?晶闸管T在工作过程中，它的阳极A和阴极K与电源和负载连接，组成晶闸管的主电路，晶闸管的门极G和阴极K与控制晶闸管的装置连接，组成晶闸管的控制电路

?双向晶闸管的结构与符号见图2。它属于NPNPN五层器件，三个电极分别是T1、T2、G。因该器件可以双向导通，故除门极G以外的两个电极统称为主端子，用T1、T2。表示，不再划分成阳极或阴极。其特点是，当G极和T2极相对于T1，的电压均为正时，T2是阳极，T1是阴极。反之，当G极和T2极相对于T1的电压均为负时，T1变成阳极，T2为阴极。双向晶闸管的伏安特性见图3，由于正、反向特性曲线具有对称性，所以它可在任何一个方向导通。

?从晶闸管的内部分析工作过程：

?晶闸管是四层三端器件，它有J1、J2、J3三个PN结图一，可以把它中间的NP分成两部分，构成一个PNP型三极管和一个NPN型三极管的复合管图二。

可控硅的工作原理

一、可控硅的工作原理可控硅是可控硅整流器的简称。它是由三个PN结四层结构硅芯片和三个电极组成的半导体器件。图3-29是它的结构、外形和图形符号。可控硅的三个电极分别叫阳极(A)、阴极(K)和控制极(G)。当器件的阳极接负电位(相对阴极而言)时，从符号图上可以看出PN结处于反向，具有类似二极管的反向特性。当器件的阳极上加正电位时(若控制极不接任何电压)，在一定的电压范围内，器件仍处于阻抗很高的关闭状态。但当正电压大于某个电压(称为转折电压)时，器件迅速转变到低阻通导状态。加在可控硅阳极和阴极间的电压低于转折电压时，器件处于关闭状态。此时如果在控制极上加有适当大小的正电压(对阴极)，则可控硅可迅速被激发而变为导通状态。可控硅一旦导通，控制极便失去其控制作用。就是说，导通后撤去栅极电压可控硅仍导通，只有使器件中的电流减到低于某个数值或阴极与阳极之间电压减小到零或负值时，器件才可恢复到关闭状态。图3-30是可控硅的伏安特性曲线。图中曲线I为正向阻断特性。无控制极信号时，可控硅正向导通电压为正向转折电压(U B0)；当有控制极信号时，正向转折电压会下降(即可以在较低正向电压下导通)，转折电压随控制极电流的增大而减小。当控制极电流大到一定程度时，就不再出现正向阻断状态了。曲线Ⅱ为导通工作特性。可控硅导通后内阻很小，管子本身压降很低，外加电压几乎全部降在外电路负载上，并流过比较大的负载电流，特性曲线与二极管正向导通特性相似。若阳极电压减小(或负载电阻增加)，致使阳极电流小于维持电流I H时，可控硅从导通状态立即转为正向阻断状态，回到曲线I状态。曲线Ⅲ为反向阻断特性。当器件的阳极加以反向电压时，尽管电压较高，但可控硅不会导通(只有很小的漏电流)。只有反向电压达到击穿电压时，电流才突然增大，若不加限制器件就会烧毁。正常工作时，外加电压要小于反向击穿电压才能保证器件安全可靠地工作。

晶闸管的结构以及工作原理

一、晶闸管的基本结构晶闸管（SemiconductorControlled Rectifier 简称SCR ）是一种四层结构（PNPN ）的大功率半导体器件,它同时又被称作可控整流器或可控硅元件。它有三个引出电极，即阳极（A ）、阴极（K ）和门极（G ）。其符号表示法和器件剖面图如图1所示。图1 符号表示法和器件剖面图普通晶闸管是在N 型硅片中双向扩散P 型杂质（铝或硼），形成211P N P 结构，然后在2P 的大部分区域扩散N 型杂质（磷或锑）形成阴极，同时在2P 上引出门极，在1P 区域形成欧姆接触作为阳极。

图2、晶闸管载流子分布二、晶闸管的伏安特性晶闸管导通与关断两个状态是由阳极电压、阳极电流和门极电流共同决定的。通常用伏安特性曲线来描述它们之间的关系，如图3所示。

图3 晶闸管的伏安特性曲线当晶闸管AK V 加正向电压时，1J 和3J 正偏，2J 反偏，外加电压几乎全部降落在2J 结上，2J 结起到阻断电流的作用。随着AK V 的增大，只要BO AK V V <，通过阳极电流A I 都很小，因而称此区域为正向阻断状态。当AK V 增大超过BO V 以后，阳极电流突然增大，特性曲线过负阻过程瞬间变到低电压、大电流状态。晶闸管流过由负载决定的通态电流T I ，器件压降为1V 左右，特性曲线CD 段对应的状态称为导通状态。通常将BO V 及其所对应的BO I 称之为正向转折电压和转折电流。晶闸管导通后能自身维持同态，从通态转换到断态，通常是不用门极信号而是由外部电路控制，即只有当电流小到称为维持电流H I 的某一临界值以下，器件才能被关断。当晶闸管处于断态（BO AK V V <）时，如果使得门极相对于阴极为正，给门极通以电流G I ，那么晶闸管将在较低的电压下转折导通。转折电压BO V 以及转折电流BO I 都是G I 的函数，G I 越大，BO V 越小。如图3所示，晶闸管一旦导通后，即使去除门极信号，器件仍然然导通。当晶闸管的阳极相对于阴极为负，只要RO AK V V <，A I 很小，且与G I 基本无关。但反向电压很大时（RO AK V V ≈），通过晶闸管的反向漏电流急剧增大，表现出晶闸管击穿，因此称RO V 为反向转折电压和转折电流。三、晶闸管的静态特性晶闸管共有3个PN 结，特性曲线可划分为（0~1）阻断区、（1~2）转折区、（2~3）负阻区及（3~4）导通区。如图5所示。

可控硅工作原理

可控硅工作原理一种以硅单晶为基本材料的Ｐ１Ｎ１Ｐ２Ｎ２四层三端器件，创制于１９５７年，由于它特性类似于真空闸流管，所以国际上通称为硅晶体闸流管，简称可控硅Ｔ。又由于可控硅最初应用于可控整流方面所以又称为硅可控整流元件，简称为可控硅ＳＣＲ。在性能上，可控硅不仅具有单向导电性，而且还具有比硅整流元件（俗称死硅）更为可贵的可控性。它只有导通和关断两种状态。可控硅能以毫安级电流控制大功率的机电设备，如果超过此频率，因元件开关损耗显著增加，允许通过的平均电流相降低，此时，标称电流应降级使用。可控硅的优点很多，例如：以小功率控制大功率，功率放大倍数高达几十万倍；反应极快，在微秒级内开通、关断；无触点运行，无火花、无噪音；效率高，成本低等等。可控硅的弱点：静态及动态的过载能力较差；容易受干扰而误导通。可控硅从外形上分类主要有：螺栓形、平板形和平底形。１、可控硅元件的结构不管可控硅的外形如何，它们的管芯都是由Ｐ型硅和Ｎ型硅组成的四层Ｐ１Ｎ１Ｐ２Ｎ２结构。见图１。它有三个ＰＮ结（Ｊ１、Ｊ２、Ｊ３），从Ｊ１结构的Ｐ１层引出阳极Ａ，从Ｎ２层引出阴级Ｋ，从Ｐ２层引出控制极Ｇ，所以它是一种四层三端的半导体器件。２、工作原理可控硅是Ｐ１Ｎ１Ｐ２Ｎ２四层三端结构元件，共有三个ＰＮ结，分析原理时，可以把它看作由一个ＰＮＰ管和一个ＮＰＮ管所组成，其等效图解如图１所示图１、可控硅结构示意图和符号图当阳极Ａ加上正向电压时，ＢＧ１和ＢＧ２管均处于放大状态。此时，如果从控制极Ｇ输入一个正向触发信号，ＢＧ２便有基流ｉｂ２流过，经ＢＧ２放大，其集电极电流ｉｃ２＝β２ｉｂ２。因为ＢＧ２的集电极直接与ＢＧ１的基极相连，所以ｉｂ１＝ｉｃ２。此时，电流ｉｃ２再经ＢＧ１放大，于是ＢＧ１的集电极电流ｉｃ１＝β１ｉｂ１＝β１β２ｉｂ２。这个电流又流回到ＢＧ２的基极，表成正反馈，使ｉｂ２不断增大，如此正向馈循环的结果，两个管子的电流剧增，可控硅使饱和导通。由于ＢＧ１和ＢＧ２所构成的正反馈作用，所以一旦可控硅导通后，即使控制极Ｇ的电流消失了，可控硅仍然能够维持导通状态，由于触发信号只起触发作用，没有关断功能，所以这种可控硅是不可关断的。由于可控硅只有导通和关断两种工作状态，所以它具有开关特性，这种特性需要一定的条件才能转化，此条件见表１

双向可控硅好坏检测方法

双向可控硅好坏检测方法双向可控硅是在普通可控硅的基础上发展而成的，它不仅能代替两只反极性并联的可控硅，而且仅需一个触发电路，是比较理想的交流开关器件。其英文名称TRIAC即三端双向交流开关之意。 1.双向可控硅的检测方法一：测量极间电阻法。将万用表置于皮R×1k档，如果测得T2－T1、T2－G之间的正反向电阻接近∞，而万用表置于R×10档测得T1－G之间的正反向电阻在几十欧姆时，就说明双向可控硅是好的，可以使用；反之，若测得T2－T1，、T2－G之间的正反向电阻较小甚或等于零．而Tl－G之间的正反向电阻很小或接近于零时．就说明双向可控硅的性能变坏或击穿损坏。不能使用；如果测得T1－G之间的正反向电阻很大(接近∞)时，说明控制极G与主电极T1之间内部接触不良或开路损坏，也不能使用。方法二：检查触发导通能力。万用表置于R×10档：①如图,1(a)所示，用黑表笔接主电极T2，红表笔接T1，即给T2加正向电压，再用短路线将G与T1(或T2)短接一下后离开，如果表头指针发生了较大偏转并停留在一固定位置，说明双向可控硅中的一部分(其中一个单向可控硅)是好的，如图1(b)所示，改黑表笔接主电极T1，红表笔接T2，即给T1加正向电压，再用短路线将G与T1(或T2)短接一下后离开，如果结果同上，也证明双向可控硅中的另一部分(其中的一个单向可控硅是好的。测试到止说明双向可控硅整个都是好的，即在两个方向(在不同极性的触发电压证）均能触发导通。图1判断双向可控硅的触发导通能力方法三：检查触发导通能力。如图2所示．取一只10uF左右的电解电容器，将万用表置于R×10k档(V电压)，对电解电容器充电3~5s后用来代替图1中的短路线，即利用电容器上所充的电压作为触发信号，然后再将万用表置于R×10档，照图2(b)连接好后进行测试。测试时，电容C的极性可任意连接，同样是碰触

晶闸管的结构以及工作原理教学内容

晶闸管的结构以及工作原理

可控硅检测方法和经验

可控硅检测方法与经验可控硅（SCR）国际通用名称为Thyyistoy，中文简称晶闸管。它能在高电压、大电流条件下工作，具有耐压高、容量大、体积小等优点，它是大功率开关型半导体器件，广泛应用在电力、电子线路中。 1. 可控硅的特性。可控硅分单向可控硅、双向可控硅。单向可控硅有阳极A、阴极K、控制极G三个引出脚。双向可控硅有第一阳极A1（T1），第二阳极A2（T2）、控制极G三个引出脚。只有当单向可控硅阳极A与阴极K之间加有正向电压，同时控制极G与阴极间加上所需的正向触发电压时，方可被触发导通。此时A、K间呈低阻导通状态，阳极A与阴极K间压降约1V。单向可控硅导通后，控制器G即使失去触发电压，只要阳极A和阴极K之间仍保持正向电压，单向可控硅继续处于低阻导通状态。只有把阳极A电压拆除或阳极A、阴极K间电压极性发生改变（交流过零）时，单向可控硅才由低阻导通状态转换为高阻截止状态。单向可控硅一旦截止，即使阳极A和阴极K间又重新加上正向电压，仍需在控制极G和阴极K间有重新加上正向触发电压方可导通。单向可控硅的导通与截止状态相当于开关的闭合与断开状态，用它可制成无触点开关。双向可控硅第一阳极A1与第二阳极A2间，无论所加电压极性是正向还是反向，只要控制极G和第一阳极A1间加有正负极性不同的触发电压，就可触发导通呈低阻状态。此时A1、A2间压降也约为1V。双向可控硅一旦导通，即使失去触发电压，也能继续保持导通状态。只有当第一阳极A1、第二阳极A2电流减小，小于维持电流或A1、A2间当电压极性改变且没有触发电压时，双向可控硅才截断，此时只有重新加触发电压方可导通。2. 单向可控硅的检测。万用表选电阻R*1Ω挡，用红、黑两表笔分别测任意两引脚间正反向电阻直至找出读数为数十欧姆的一对引脚，此时黑表笔的引脚为控制极G，红表笔的引脚为阴极K，另一空脚为阳极A。此时将黑表笔接已判断了的阳极A，红表笔仍接阴极K。此时万用表指针应不动。用短线瞬间短接阳极A和控制极G，此时万用表电阻挡指针应向右偏转，阻值读数为10欧姆左右。如阳极A接黑表笔，阴极K接红表笔时，万用表指针发生偏转，说明该单向可控硅已击穿损坏。 3. 双向可控硅的检测。用万用表电阻R*1Ω挡，用红、黑两表笔分别测任意两引脚间正反向电阻，结果其中两组读数为无穷大。若一组为数十欧姆时，该组红、黑表所接的两引脚为第一阳极A1和控制极G，另一空脚即为第二阳极A2。确定A1、G极后，再仔细测量A1、G极间正、反向电阻，读数相对较小的那次测量的黑表笔所接的引脚为第一阳极A1，红表笔所接引脚为控制极G。将黑表笔接已确定的第二阳极A2，红表笔接第一阳极A1，此时万用表指针不应发生偏转，阻值为无穷大。再用短接线将A2、G极瞬间短接，给G极加上正向触发电压，A2、A1间阻值约10欧姆左右。随后断开A2、G间短接线，万用表读数应保持10欧姆左右。互换红、

晶闸管(可控硅)的结构与工作原理

一、晶闸管的基本结构晶闸管(Semi ｃo ｎdu ｃｔo ｒC ｏnt ｒoll ｅｄＲe ｃｔifier 简称SCR)是一种四层结构（PNPN ）的大功率半导体器件,它同时又被称作可控整流器或可控硅元件。它有三个引出电极,即阳极（A ）、阴极(Ｋ）和门极（G)。其符号表示法和器件剖面图如图1所示。图１符号表示法和器件剖面图普通晶闸管是在N 型硅片中双向扩散Ｐ型杂质(铝或硼），形成211P N P 结构，然后在2P 的大部分区域扩散N 型杂质(磷或锑）形成阴极，同时在2P 上引出门极,在1P 区域形成欧姆接触作为阳极。图2、晶闸管载流子分布二、晶闸管的伏安特性晶闸管导通与关断两个状态是由阳极电压、阳极电流和门极电流共同决定

的。通常用伏安特性曲线来描述它们之间的关系,如图3所示。图3 晶闸管的伏安特性曲线当晶闸管AK V 加正向电压时，1J 和3J 正偏,2J 反偏,外加电压几乎全部降落在2J 结上,2J 结起到阻断电流的作用。随着AK V 的增大，只要BO AK V V <，通过阳极电流A I 都很小，因而称此区域为正向阻断状态。当AK V 增大超过BO V 以后,阳极电流突然增大,特性曲线过负阻过程瞬间变到低电压、大电流状态。晶闸管流过由负载决定的通态电流T I ，器件压降为１Ｖ左右，特性曲线ＣＤ段对应的状态称为导通状态。通常将BO V 及其所对应的BO I 称之为正向转折电压和转折电流。晶闸管导通后能自身维持同态，从通态转换到断态，通常是不用门极信号而是由外部电路控制，即只有当电流小到称为维持电流H I 的某一临界值以下，器件才能被关断。当晶闸管处于断态（BO AK V V <）时,如果使得门极相对于阴极为正,给门极通以电流G I ，那么晶闸管将在较低的电压下转折导通。转折电压BO V 以及转折电流BO I 都是G I 的函数,G I 越大，BO V 越小。如图3所示，晶闸管一旦导通后，即使去除门极信号,器件仍然然导通。当晶闸管的阳极相对于阴极为负，只要RO AK V V <， A I 很小,且与G I 基本无关。但反向电压很大时(RO AK V V ≈），通过晶闸管的反向漏电流急剧增大,表现出晶闸管击穿，因此称RO V 为反向转折电压和转折电流。

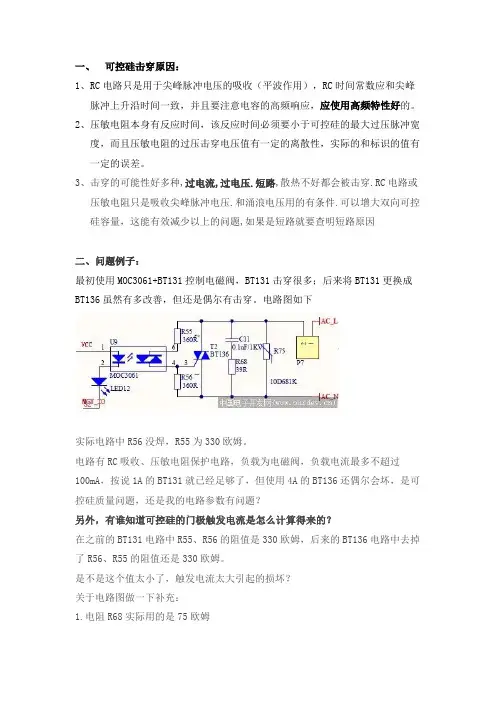

可控硅的使用及其方法

可控硅的使用及其方法可控硅作为一种电子开关，广泛地应用在自动化设备和各种控制电路中，可控硅既有单项也有双向的，在使用中会经常遇到一些问题。文章根据实际工作情况，介绍一些经验以供参考。标签：自动化设备；控制回路；研究分析 1 选购可控硅可控硅的电参数很多，在选购时要考虑的是：额定平均电流IT、正反向峰值电压VDRM（VRRM）、控制极触发电压与触发电流IGT这几个参数。由于手册或产品合格证上给定的可控硅的上述参数值都是在规定的条件下测定的，而实际使用环境往往与规定条件不同，并且极有可能发生突发事故超过管子承受能力的现象。所以为了管子在安全的电压下工作，特别是交流220V的情况下，应该按额定为实际电压的2～3倍值来选管子。例如：外加电压为220V，则至少应选择400V以上的管子最好为600V，为了保证管子避免电流过大而烧毁，并考虑到管子的发热情况与电流的有效值，应选择平均电流的有效值的1.2～2倍，需要指出的是。IT对单项可控硅而言是IT（A V）指允许流过SCR的最大有效值电流。例如：8A SCR（单向）的有效值IT（RMS）=12.6A，因此用8A的BCR代替8A的SCR是不允许的，为了使管子的触发电压与触发电流要比实际应用中的数值要小。例如：实际使用的触发电压为3V，则可选触发电压为2V的管子。同样，管子的触发电流亦应选择小些以保证可靠触发，一般常用的集成电路输出电流均很小（除555电路例外，TTL比CMOS要大），所以可在其输出端加一级晶体管放大电路，以提供足够大的驱动电路来保证管子可靠地触发导通。 2 可控硅的具体接法 2.1 直流电路首先，单向可控硅SCR有三个电极，即阳极A，阴极K，控制极G，SCR 在直流控制电路中使用时，要注意施加工作电压与控制触发电压的极性。A，K 之间是加正向电压但控正向的接法是图1，只有A，K之间接正向电压，控制极G亦接正向电压，SCR才能导通。SCR一旦触发导通后，即使降低控制极电压，甚至撤除控制极电源，SCR亦不阻断而是继续导通。要使SCR阻断，只有降低其阳极电压或将阳极，阴极断开一下，即使阳极与阴极电压为零即可所以有时候可以在SCR的A极与电源之间串了一个常闭开关，按一下即可将SCR阻断。图1是双向可控硅BCR的接法。BCR是由两个SCR反向并联构成的，共用一个控制极。因此BCR与SCR接法有很大不同，无论在阳、阴两个电极之间接何种极性的电压，只要在其控制极加上一个触发脉冲，而不管这个脉冲是什么极性的，都可以使BCR导通。

可控硅元件的工作原理及基本特性

可控硅元件的工作原理及基本特性 1、工作原理可控硅是P1N1P2N2四层三端结构元件，共有三个PN结，分析原理时，可以把它看作由一个PNP管和一个NPN管所组成，其等效图解如图1所示图1 可控硅等效图解图当阳极A加上正向电压时，BG1和BG2管均处于放大状态。此时，如果从控制极G输入一个正向触发信号，BG2便有基流ib2流过，经BG2放大，其集电极电流ic2=β2ib2。因为BG2的集电极直接与BG1的基极相连，所以ib1=ic2。此时，电流ic2再经BG1放大，于是BG1的集电极电流ic1=β1ib1=β1β2ib2。这个电流又流回到BG2的基极，表成正反馈，使ib2不断增大，如此正向馈循环的结果，两个管子的电流剧增，可控硅使饱和导通。由于BG1和BG2所构成的正反馈作用，所以一旦可控硅导通后，即使控制极G的电流消失了，可控硅仍然能够维持导通状态，由于触发信号只起触发作用，没有关断功能，所以这种可控硅是不可关断的。由于可控硅只有导通和关断两种工作状态，所以它具有开关特性，这种特性需要一定的条件才能转化，此条件见表1 状态条件说明从关断到导通1、阳极电位高于是阴极电位 2、控制极有足够的正向电压和电流两者缺一不可维持导通1、阳极电位高于阴极电位 2、阳极电流大于维持电流两者缺一不可从导通到关断1、阳极电位低于阴极电位 2、阳极电流小于维持电流任一条件即可 2 可控硅的基本伏安特性见图2 图2 可控硅基本伏安特性（1）反向特性当控制极开路，阳极加上反向电压时（见图3），J2结正偏，但J1、J2结反偏。此时只能流过很小的反向饱和电流，当电压进一步提高到J1结的雪崩击穿电压后，接差J3结也击穿，电流迅速增加，图3的特性开始弯曲，如特性OR段所示，弯曲处的电压URO叫“反向转折电压”。此时，可控硅会发生永久性反向击穿。

可控硅好坏如何测量修订稿

可控硅好坏如何测量 WEIHUA system office room 【WEIHUA 16H-WEIHUA WEIHUA8Q8-

一、可控硅的特性可控硅分单向可控硅、双向可控硅。单向可控硅有阳极A、阴极K、控制极G三个引出脚。双向可控硅有第一阳极A1（T1），第二阳极A2（T2）、控制极G三个引出脚。只有当单向可控硅阳极A与阴极K之间加有正向电压，同时控制极G与阴极间加上所需的正向触发电压时，方可被触发导通。此时A、K间呈低阻导通状态，阳极 A与阴极K间压降约1V。单向可控硅导通后，控制器G即使失去触发电压，只要阳极A和阴极K之间仍保持正向电压，单向可控硅继续处于低阻导通状态。只有把阳极A电压拆除或阳极A、阴极K间电压极性发生改变（交流过零）时，单向可控硅才由低阻导通状态转换为高阻截止状态。单向可控硅一旦截止，即使阳极A和阴极K间又重新加上正向电压，仍需在控制极G 和阴极K间有重新加上正向触发电压方可导通。单向可控硅的导通与截止状态相当于开关的闭合与断开状态，用它可制成无触点开关。双向可控硅第一阳极A1与第二阳极A2间，无论所加电压极性是正向还是反向，只要控制极G和第一阳极 A1间加有正负极性不同的触发电压，就可触发导通呈低阻状态。此时A1、A2间压降也约为1V。双向可控硅一旦导通，即使失去触发电压，也能继续保持导通状态。只有当第一阳极A1、第二阳极A2电流减小，小于维持电流或A1、A2间当电压极性改变且没有触发电压时，双向可控硅才截断，此时只有重新加触发电压方可导通。二、可控硅的管脚判别晶闸管管脚的判别可用下述方法：先用万用表R*1K挡测量三脚之间的阻值，阻值小的两脚分别为控制极和阴极，所剩的一脚为阳极。再将万用表置于

可控硅资料及工作原理和测试方法

可控硅資料/及工作原理和測試方法BTA06-400BW 6A 400V 50mA TO-220AB BTA06-400C 6A 400V 25mA TO-220AB BTA06-400CW 6A 400V 35mA TO-220AB BTA06-400TW 6A 400V 5mA TO-220AB BTA06-400E 6A 400V 5~10mA TO-220AB BTA06-400D 6A 400V 1~5mA TO-220AB BTA06-400SAP 6A 400V 5~10mA TO-220 BTA06-600B 6A 600V 35~50mA TO-220AB BTA06-600BW 6A 600V 50mA TO-220AB BTA06-600C 6A 600V 25mA TO-220AB BTA06-600CW 6A 600V 35mA TO-220A BTA06-600SW 6A 600V 10mA TO-220AB BTA06-600TW 6A 600V 5mA TO-220AB BTA06-600E 6A 600V 5~10mA TO-220AB BTA06-600D 6A 600V 1~5mA TO-220AB BTA06-600SAP 6A 600V 5~10mA TO-220AB BTA06-700B 6A 700V 35~50mA TO-220AB BTA06-700BW 6A 700V 50mA TO-220AB

BTA06-700C 6A 700V 25mA TO-220AB BTA06-700CW 6A 700V 35mA TO-220AB BTA06-700SW 6A 700V 10mA TO-220AB BTA06-700TW 6A 700V 5mA TO-220AB BTA06-700E 6A 700V 5~10mA TO-220AB BTA06-700D 6A 700V 1~5mA TO-220AB BTA06-700SAP 6A 700V 5~10mA TO-220AB BTA06-800B 6A 800V 35~50mA TO-220AB BTA06-800BW 6A 800V 50mA TO-220AB BTA06-800C 6A 800V 25mA TO-220AB BTA06-800CW 6A 800V 35mA TO-220AB BTA06-800SW 6A 800V 10mA TO-220AB BTA06-800TW 6A 800V 5mA TO-220AB BTA06-800E 6A 800V 5~10mA TO-220AB BTA06-800D 6A 800V 1~5mA TO-220AB BTA06-800SAP 6A 800V 5~10mA TO-220AB BTB06-400B 6A 400V 35~50mA TO-220A BTB06-400BW 6A 400V 50mA TO-220AB BTB06-400C 6A 400V 25mA TO-220AB

双向可控硅原理与应用

[转载] 双向可控硅原理与应用普通晶闸管(VS)实质上属于直流控制器件。要控制交流负载，必须将两只晶闸管反极性并联，让每只SCR控制一个半波，为此需两套独立的触发电路，使用不够方便。双向晶闸管是在普通晶闸管的基础上发展而成的，它不仅能代替两只反极性并联的晶闸管，而且仅需一个触发电路，是目前比较理想的交流开关器件。其英文名称TRIAC即三端双向交流开关之意。构造原理尽管从形式上可将双向晶闸管看成两只普通晶闸管的组合，但实际上它是由7只晶体管和多只电阻构成的功率集成器件。小功率双向晶闸管一般采用塑料封装，有的还带散热板，外形如图l所示。典型产品有BCMlAM(1A／600V)、 BCM3AM(3A／600V)、 2N6075(4A／600V)，MAC218-10(8A／800V)等。大功率双向晶闸管大多采用RD91型封装。双向晶闸管的主要参数见附表。双向晶闸管的结构与符号见图2。它属于NPNPN五层器件，三个电极分别是T1、T2、G。因该器件可以双向导通，故除门极G 以外的两个电极统称为主端子，用T1、T2。表示，不再划分成阳极或阴极。其特点是，当G极和T2极相对于T1，的电压均为正时，T2是阳极，T1是阴极。反之，当G极和T2极相对于T1的电压均为负时，T1变成阳极，T2为阴极。双向晶闸管的伏安特性见图3，由于正、反向特性曲线具有对称性，所以它可在任何一个方向导通。检测方法下面介绍利用万用表RXl档判定双向晶闸管电极的方法，同时还检查触发能力。 1. 判定T2极由图2可见，G极与T1极靠近，距T2极较远。因此，G—T1之间的正、反向电阻都很小。在用RXl档测任意两脚之间的电阻时，只有在G-T1之间呈现低阻，正、反向电阻仅几十欧，而T2-G、T2-T1之间的正、反向电阻均为无穷大。这表明，如果测出某脚和其他两脚都不通，就肯定是T2极。，另外，采用TO—220封装的双向晶闸管，T2极通常与小散热板连通，据此亦可确定T2极 2. 区分G极和T1极 (1)找出T2极之后，首先假定剩下两脚中某一脚为Tl极，另一脚为G极。 (2)把黑表笔接T1极，红表笔接T2极，电阻为无穷大。接着用红表笔尖把T2与G短路，给G极加上负触发信号，电阻值应为十欧左右(参见图4(a))，证明管子已经导通，导通方向为T1一T2。再将红表笔尖与G极脱开(但仍接T2)，若电阻值保持不变，证明管子在触发之后能维持导通状态(见图4(b))。 3)把红表笔接T1极，黑表笔接T2极，然后使T2与G短路，给G极加上正触发信号，电阻值仍为十欧左右，与G极脱开后若阻值不变，则说明管子经触发后，在T2一T1方向上也能维持导通状态，因此具有双向触发性质。由此证明上述假定正确。否则是假定与实际不符，需再作出假定，重复以上测量。显见，在识别G、T1，的过程中，也就检查了双向晶闸管的触发能力。如果按哪种假定去测量，都不能使双向晶闸管触发导通，证明管于巳损坏。对于lA的管子，亦可用RXl0档检测，对于3A 及3A以上的管子，应选RXl档，否则难以维持导通状态。典型应用双向晶闸管可广泛用于工业、交通、家用电器等领域，实现交流调压、电机调速、交流开关、路灯自动开启与关闭、温度控制、台灯调光、舞台调光等多种功能，它还被用于固态继电器(SSR)和固态接触器电路中。图5是由双向晶闸管构成的接近开关电路。R为门极限流电阻，JAG为干式舌簧管。平时JAG断开，双向晶闸管TRIAC也关断。仅当小磁铁移近时JAG吸合，使双向晶闸管导通，将负载电源接通。由于通过干簧管的电流很小，时间仅几微秒，所以开关的寿命很长. 图6是过零触发型交流固态继电器(AC-SSR)的内部电路。主要包括输入电路、光电耦合器、过零触发电路、开关电路(包括双向晶闸管)、保护电路(RC吸收网络)。当加上输入信号VI(一般为高电平)、并且交流负载电源电压通过零点时，双向晶闸管被触发，将负载电源接通。固态继电器具有驱动功率小、无触点、噪音低、抗干扰能力强，吸合、释放时间短、寿命长，能与TTL＼CMOS电路兼容，可取代传统的电磁继电器。

单向晶闸管的基本结构及工作原理

单向晶闸管的基本结构及工作原理晶闸管有许多种类，下面以常用的普通晶闸管为例，介绍其基本结构及工作原理。单向晶闸管内有三个PN 结，它们是由相互交叠的4 层P区和N区所构成的.如图17-1(a) 所示。晶闸管的三个电极是从P1引出阳极A，从N2引出阳极K ，从P2引出控制极G ，因此可以说它是一个四层三端半导体器件。为了便于说明.可以把图17-1 (a) 所示晶闸管看成是由两部分组成的[见图17-1(b)]，这样可以把晶闸管等效为两只三极管组成的一对互补管.左下部分为NPN型管，在上部分为PNP 型管[见图17-1 (c)]。当接上电源Ea后，VT1及VT2都处于放大状态，若在G 、K 极间加入一个正触发信号，就相当于在V T1基极与发射极回路中有一个控制电流IC，它就是VT1的基极电流IB1。经放大后，VT1产生集电极电流ICI。此电流流出VT2 的基极，成为VT2 的基极电流IB2。于是， VT2 产生了集电极电流IC2。IC2再流入VT1 的基极，再次得到放大。这样依次循环下去，一瞬间便可使VT1和VT2全部导通并达到饱和。所以，当晶闸管加上正电压后，一输入触发信号，它就会立即导通。晶闸管一经导通后，由于导致VT1基极上总是流过比控制极电流IG大得多的电流，所以即使触发信号消失后，晶闸管仍旧能保持导通状态。只有降低电源电压Ea，使VT1、VT2 集电极电流小于某一维持导通的最小值，晶闸管才能转为关断状态。如果把电源Ea反接，VT1 和VT2 都不具备放大工作条件，即使有触发信号，晶闸管也无法工作而处于关断状态。同样，在没有输入触发信号或触发信号极性相反时，即使晶闸管加上正向电压.它也无法导通。上述的几种情况可参见图17-2 。

单向可控硅的原理及测试

单向可控硅的原理及测试可控硅的意思：可控的硅整流器，其整流输出电压是受控的，常与移相或过零触发电路配合，应用于交、直流调压电路。可控硅是在晶体管基础上发展起来的一种集成式半导体器件。单向可控硅的等效原理及测量电路见下图1： A K G P N P N K G G K G A 图1 可控硅器件等效及测量电路单向可控硅为具有三个PN 结的四层结构，由最外层的P 层、N 层引出两个电极——阳极A 和阴极K ，由中间的P 层引出控制极G 。电路符号好像为一只二极管，但好多一个引出电极——控制极或触发极G 。SCR 或MCR 为英文缩写名称。从控制原理上可等效为一只PNP 三极管与一只NPN 三极管的连接电路，两管的基极电流和集电极电流互为通路，具有强烈的正反反馈作用。一旦从G 、K 回路输入NPN 管子的基极电流，由于正反馈作用，两管将迅即进入饱合导通状态。可控硅导通之后，它的导通状态完全依靠管子本身的正反馈作用来维持，即使控制电流（电压）消失，可控硅仍处于导通状态。控制信号U GK 的作用仅仅是触发可控硅使其导通，导通之后，控制信号便失去控制作用。单向可控硅的导通需要两个条件： 1）、A 、K 之间加正向电压； 2）、G 、K 之间输入一个正向触发电流信号，无论是直流或脉冲信号。若欲使可控硅关断，也有两个关断条件： 1）、使正向导通电流值小于其工作维持电流值； 2）、使A 、K 之间电压反向。可见，可控硅器件若用于直流电路，一旦为触发信号开通，并保持一定幅度的流通电流的话，则可控硅会一直保持开通状态。除非将电源开断一次，才能使其关断。若用于交流电路，则在其承受正向电压期间，若接受一个触发信号，则一直保持导通，直到电压过零点到来，因无流通电流而自行关断。在承受反向电压期间，即使送入触发信号，可控硅也因A 、K 间电压反向，而保持于截止状态。

可控硅测量方法

可控硅测量方法可控硅简介可控硅分单向可控硅、双向可控硅。单向可控硅有阳极A、阴极K、控制极G三个引出脚。双向可控硅有第一阳极A1（T1），第二阳极A2（T2）、控制极G三个引出脚。当单向可控硅阳极A与阴极K之间加有正向电压，同时控制极G与阴极间加上所需的正向触发电压时，方可被触发导通。此时A、K间呈低阻导通状态，阳极A与阴极K间压降约1V。单向可控硅导通后，控制极G即使失去触发电压，只要阳极A和阴极K之间仍保持正向电压，单向可控硅继续处于低阻导通状态。只有把阳极A电压拆除或阳极A、阴极K间电压极性发生改变（交流过零）时，单向可控硅才由低阻导通状态转换为高阻截止状态。单向可控硅一旦截止，即使阳极A和阴极K间又重新加上正向电压，仍需在控制极G和阴极K间重新加上正向触发电压方可导通。单向可控硅的导通与截止状态相当于开关的闭合与断开状态，用它可制成无触点开关。双向可控硅第一阳极A1与第二阳极A2间，无论所加电压极性是正向还是反向，只要控制极G和第一阳极A1间加有正负极性不同的触发电压，就可触发导通呈低阻状态。此时A1、A2间压降也约为1V。双向可控硅一旦导通，即使失去触发电压，也能继续保持导通状态。只有当第一阳极A1、第二阳极A2电流减小，小于维持电流或A1、A2间当电压极性改变且没有触发电压时，双向可控硅才截断，此时只有重新加触发电压方可导通。单向可控硅的检测 1、极性判断用指针式万用表选电阻R×1Ω挡或R×100Ω挡，用红、黑两表笔分别测任意两引脚间正反向电阻值至找出读数为数十欧姆（阻值最小）的一对引脚，此时黑表笔的引脚为控制极G，红表笔的引脚为阴极K，另一空脚为阳极A。 2、判断可控硅的好坏 a)方法一将黑表笔接已判断了的阳极A，红表笔仍接阴极K。此时万用表指针应不动。用短线瞬间短接阳极A和控制极G，此时万用表电阻挡指针应向右偏转，阻值读数为10欧姆左右。此时可控硅已被触发，且触发电压低（或触发电流小）。然后瞬时断开A极再接通，指针应退回∞位置，则表明可控硅良好。如阳极A接黑表笔，阴极K接红表笔时，万用表指针发生偏转，说明该单向可控硅已击穿损坏。检测较大功率可控硅时，需要在万用表黑表笔中串接一节1.5V干电池，以提高触发电压。 b)方法二用电阻R×1K档，正、反向测量A、K之间的电阻值，均接近无穷大；用电阻R×10Ω档测量G、K之间的电阻，从十几欧姆至百欧姆，功率越大欧姆值越小。这种测量方式是有局限性的，当A、K之间已呈故障开路状态时，则无法测出好坏。有的G、K间电阻值极小，也难以判别两控制极是否已经短路。 c)方法三较为准确的测量方法，如下图，为可控硅连接上电源和负载，才能得出好坏的结论。方法是：将可控硅接入电路，可控硅因无触发信号输入，小灯泡HL1无电流通路不发光；将A、G短接一下再断开，可控硅受触发而导通，并能维持导通（灯泡的额定电流应大于100mA），

双向可控硅的控制原理

双向可控硅的工作原理 1.可控硅是P1N1P2N2四层三端结构元件，共有三个PN结，分析原理时，可以把它看作由一个PNP管和一个NPN管所组成当阳极A加上正向电压时，BG1和BG2管均处于放大状态。此时，如果从控制极G输入一个正向触发信号，BG2便有基流ib2流过，经BG2放大，其集电极电流ic2=β2ib2。因为BG2的集电极直接与BG1的基极相连，所以ib1=ic2。此时，电流ic2再经BG1放大，于是BG1的集电极电流ic1=β1ib1=β1β2ib2。这个电流又流回到BG2的基极，表成正反馈，使ib2不断增大，如此正向馈循环的结果，两个管子的电流剧增，可控硅使饱和导通。由于BG1和BG2所构成的正反馈作用，所以一旦可控硅导通后，即使控制极G的电流消失了，可控硅仍然能够维持导通状态，由于触发信号只起触发作用，没有关断功能，所以这种可控硅是不可关断的。由于可控硅只有导通和关断两种工作状态，所以它具有开关特性，这种特性需要一定的条件才能转化 2,触发导通在控制极G上加入正向电压时（见图5）因J3正偏，P2区的空穴时入N2区，N2区的电子进入P2区，形成触发电流IGT。在可控硅的内部正反馈作用（见图2）的基础上，加上IGT的作用，使可控硅提前导通，导致图3的伏安特性OA段左移，IGT越大，特性左移越快。一、可控硅的概念和结构？晶闸管又叫可控硅。自从20世纪50年代问世以来已经发展成了一个大的家族，它的主要成员有单向晶闸管、双向晶闸管、光控晶闸管、逆导晶闸管、可关断晶闸管、快速晶闸管，等等。今天大家使用的是单向晶闸管，也就是人们常说的普通晶闸管，它是由四层半导体材料组成的，有三个PN结，对外有三个电极〔图2(a)〕：第一层P型半导体引出的电极叫阳极A，第三层P型半导体引出的电极叫控制极G，第四层N型半导体引出的电极叫阴极K。从晶闸管的电路符号〔图2(b)〕可以看到，它和二极管一样是一种单方向导电的器件，关键是多了一个控制极G，这就使它具有与二极管完全不同的工作特性。

400A以上的大功率可控硅如何检测好坏

400A以上的大功率可控硅如何检测好坏？（注：平板型）可控硅分单向可控硅和双向可控硅两种，都是三个电极。单向可控硅有阴极（K）、阳极（A）、控制极（G）。双向可控硅等效于两只单项可控硅反向并联而成。即其中一只单向硅阳极与另一只阴极相边连，其引出端称T1极，其中一只单向硅阴极与另一只阳极相连，其引出端称T2极，剩下则为控制极（G）。 1、单、双向可控硅的判别：先任测两个极，若正、反测指针均不动（R×1挡），可能是A、K或G、A极（对单向可控硅）也可能是T 2、T1或T2、G极（对双向可控硅）。若其中有一次测量指示为几十至几百欧，则必为单向可控硅。且红笔所接为K极，黑笔接的为G极，剩下即为A极。若正、反向测指示均为几十至几百欧，则必为双向可控硅。再将旋钮拨至R ×1或R×10挡复测，其中必有一次阻值稍大，则稍大的一次红笔接的为G极，黑笔所接为T1极，余下是T2极。 2、性能的差别：将旋钮拨至R×1挡，对于1~6A单向可控硅，红笔接K极，黑笔同时接通G、A极，在保持黑笔不脱离A极状态下断开G极，指针应指示几十欧至一百欧，此时可控硅已被触发，且触发电压低（或触发电流小）。然后瞬时断开A极再接通，指针应退回∞位置，则表明可控硅良好。对于1~6A双向可控硅，红笔接T1极，黑笔同时接G、T2极，在保证黑笔不脱离T2极的前提下断开G极，指针应指示为几十至一百多欧（视可控硅电流大小、厂家不同而异）。然后将两笔对调，重复上述步骤测一次，指针指示还要比上一次稍大十几至几十欧，则表明可控硅良好，且触发电压（或电流）小。若保持接通A极或T2极时断开G极，指针立即退回∞位置，则说明可控硅触发电流太大或损坏。提问者评价谢谢朋友，我就用MF47型万用表测量元件的各种方式跟你说，你逐一看看，如果不懂，那么在提出啊。二极管的测量判断二极管的管脚极性：用万用表R×100档或者R×1k 档，测量二极管的正反向电阻。如果二极管是好的，总会测得一大一小两个阻值。由于万用表的红表笔接表内电池负极，黑表笔接表内电池正极，而二极管正向偏置时，阻值较小，所以，当测得阻值较小时，黑表笔所接的是二极管的正极，红表笔所接的是二极管的负极。反过来，当测得的阻值很大时，红表笔所接是二极管的正极，而黑表笔所接是二极管的负极。判断二极管的好坏：用万用表测二极管的正反向电阻，如果正向电阻几十到几百欧姆，反向电阻200千欧姆以上，可以认为二极管是好的，如果正反向电阻无穷大，是管子内部断路，如果反向电阻很小，是管子内部短路，如果反向电阻比正向电阻大得不多，则是管子质量不好，使用起来效率较低。实际使用万用表各档测量二极管时，获得的阻值是不一样的，因为ＰＮ结的阻值是随外加电压变化的，而万用表测电阻时，各档的表笔端电压不一样，所以万用表不同电阻档从同一个管子测得的阻值读书就不一样。此外，测量小功率二极管时，不宜用电流较大的R×1档或者电压较高的R×10K档，以免烧坏管子。三极管的测量三极管管脚极性的识别多数小功率三极管的管脚是等腰三角形排列，其顶点是基极，左边是发射极，右边是集电

双向可控硅的工作原理及原理图

双向可控硅的工作原理及原理图双向可控硅的工作原理1.可控硅是P1N1P2N2四层三端结构元件，共有三个PN结，分析原理时，可以把它看作由一个PNP管和一个NPN管所组成当阳极A加上正向电压时，BG1和BG2管均处于放大状态。此时，如果从控制极G输入一个正向触发信号，BG2便有基流ib2流过，经BG2放大，其集电极电流ic2=β2ib2。因为BG2的集电极直接与BG1的基极相连，所以ib1=ic2。此时，电流ic2再经BG1放大，于是BG1的集电极电流ic1=β1ib1=β1β2i b2。这个电流又流回到BG2的基极，表成正反馈，使ib2不断增大，如此正向馈循环的结果，两个管子的电流剧增，可控硅使饱和导通。由于BG1和BG2所构成的正反馈作用，所以一旦可控硅导通后，即使控制极G的电流消失了，可控硅仍然能够维持导通状态，由于触发信号只起触发作用，没有关断功能，所以这种可控硅是不可关断的。由于可控硅只有导通和关断两种工作状态，所以它具有开关特性，这种特性需要一定的条件才能转化2,触发导通在控制极G上加入正向电压时（见图5）因J3正偏，P2区的空穴时入N2区，N2区的电子进入P2区，形成触发电流IG T。在可控硅的内部正反馈作用（见图2）的基础上，加上IGT的作用，使可控硅提前导通，导致图3的伏安特性OA 段左移，IGT越大，特性左移越快。 TRIAC的特性什么是双向可控硅:IAC(TRI-ELECTRODE AC SWITCH)为三极交流开关，亦称为双向晶闸管或双向可控硅。TRIA C为三端元件，其三端分别为T1(第二端子或第二阳极)，T 2(第一端子或第一阳极)和G(控制极)亦为一闸极控制开关，与SCR最大的不同点在于TRIAC无论于正向或反向电压时皆可导通，其符号构造及外型，如图1所示。因为它是双向元件，所以不管T1 ,T2的电压极性如何，若闸极有信号加入时，则T1 ,T2间呈导通状态；反之，加闸极触发信号，则T1 ,T2间有极高的阻抗。 (a)符号(b)构造图1 TRIAC 二.TRIAC的触发特性: 由于TRIAC为控制极控制的双向可控硅,控制极电压VG极性与阳极间之电压VT1T2四种组合分别如下： (1). VT1T2为正, VG为正。 (2). VT1T2为正,VG为负。 (3). VT1T2为负, VG为正。 (4). VT1T2为负, VG为负。
