基于PWM芯片UC3842的医疗开关电源设计方案
基于PWM芯片UC3842的医疗开关电源设计方案
基于UC3842 高性能电流模式PWM 芯片，提出一种医疗开关电源设计方案。该设计AC-DC 给医疗设备供电，采用单端反激式结构，实现90-264Vac 供电，12V 的直流输出，具有瞬态响应快、电磁兼容好、输出电压精度高等优点，能
够很好地满足医疗设备供电需求。引言医疗电源是对安规及EMI、EMC 比较
高的设备，作为绿色开关电源，将在21 世纪给人类社会带来巨大的变化。性
能优良的医疗设备系统离不开性能优良的控制模块，而控制模块的性能在很大
程度上取决于供电电源的性能，所以高质量的供电电源系统在整个医疗系统中
占有相当重要的位置。本文基于UC3842 高性能电流模式PWM 发生器控制的
开关电源适合应用于此类系统。本设计通过小型高频变压器实现输出和输入的
完全隔离，不仅提高了电源的效率，简化了外围电路，也降低了电源的成本和
体积。电源输出电压稳定，波纹小，不间断性能可靠同时又不会对其他设备产
生辐射和传导干扰。单端反激式变换电路的基本结构单端反激式变换的典型结
构如图一所示。单端是指变压器的磁心仅工作在磁滞回线的一侧；反激是指当
开关管导通时，在初级线圈中储存能量，而次级线圈不通，当开关管关闭的时候，初级线圈中的能量通过次级线圈释放给负载。这是一种成本低的调整器，
可以做到输入输出部分的完全隔离，有较好的电压调整率。

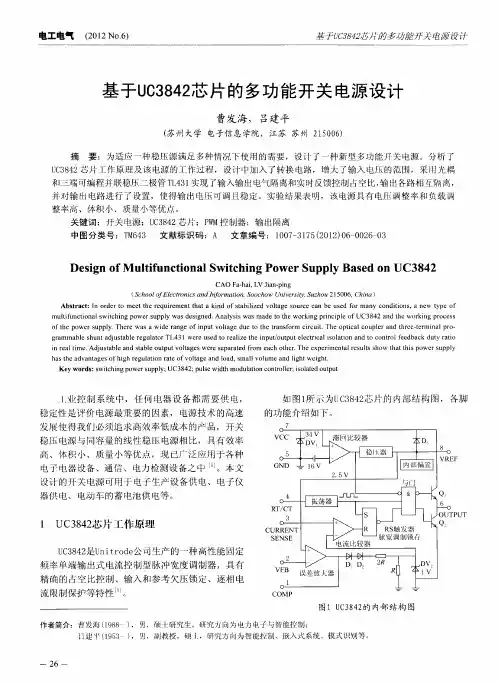

图一单端反激式变换器UC3842 芯片的性能特点UC3842 芯片是Unit rode 公司的产品，是一种高性能的单端输出式电流控制型脉宽调制器芯片，其原理框
图如图二所示。由5V 基准电压源、控制占空比调定的振荡器、电流测定比较器、PWM 锁存器、高增益E/A 误差放大器和适用于驱动功率MOSFET 的大电流推挽输出电路等组成。其主要特点是：①外接元件少，外围电路简单，价格
基于PWM芯片UC3842的医疗开关电源设计方案
基于PWM芯片UC3842的医疗开关电源设计方案 基于UC3842 高性能电流模式PWM 芯片，提出一种医疗开关电源设计方案。该设计AC-DC 给医疗设备供电，采用单端反激式结构，实现90-264Vac 供电，12V 的直流输出，具有瞬态响应快、电磁兼容好、输出电压精度高等优点，能 够很好地满足医疗设备供电需求。引言医疗电源是对安规及EMI、EMC 比较 高的设备，作为绿色开关电源，将在21 世纪给人类社会带来巨大的变化。性 能优良的医疗设备系统离不开性能优良的控制模块，而控制模块的性能在很大 程度上取决于供电电源的性能，所以高质量的供电电源系统在整个医疗系统中 占有相当重要的位置。本文基于UC3842 高性能电流模式PWM 发生器控制的 开关电源适合应用于此类系统。本设计通过小型高频变压器实现输出和输入的 完全隔离，不仅提高了电源的效率，简化了外围电路，也降低了电源的成本和 体积。电源输出电压稳定，波纹小，不间断性能可靠同时又不会对其他设备产 生辐射和传导干扰。单端反激式变换电路的基本结构单端反激式变换的典型结 构如图一所示。单端是指变压器的磁心仅工作在磁滞回线的一侧；反激是指当 开关管导通时，在初级线圈中储存能量，而次级线圈不通，当开关管关闭的时候，初级线圈中的能量通过次级线圈释放给负载。这是一种成本低的调整器， 可以做到输入输出部分的完全隔离，有较好的电压调整率。 图一单端反激式变换器UC3842 芯片的性能特点UC3842 芯片是Unit rode 公司的产品，是一种高性能的单端输出式电流控制型脉宽调制器芯片，其原理框 图如图二所示。由5V 基准电压源、控制占空比调定的振荡器、电流测定比较器、PWM 锁存器、高增益E/A 误差放大器和适用于驱动功率MOSFET 的大电流推挽输出电路等组成。其主要特点是：①外接元件少，外围电路简单，价格
开关电源课程设计报告
现代电源技术课程实践报告 院系：物理与电气工程学院 班级：电气自动化一班 姓名: 李向伟 学号: 111101007 指导老师:苗风东
一、设计要求 （1）输入电压：AC220±10%V （2）输出电压: 12V （3）输出功率:12W （4）开关频率: 80kHz 二、反激稳压电源的工作原理
图2-1 反激稳压电源的电路图 三、 反激电路主电路设计 (1)(1)Np Vdc Ton Vo Tr Nsm -=+ （3-1） 1. 反激变压器主电路工作原理 反激式变换器以其电路结构简单,成本低廉而深受广大开发工程师的喜爱,它特别适合小功率电源以及各种电源适配器.但是反激式变换器的设计难点是变压器的设计,因为输入电压范围宽,特别是在低输入电压,满负载条件下变压器会工作在连续电流模式(CCM),而在高输入电压,轻负载条件下变压器又会工作在不连续电流模式(DCM);另外关于CCM 模式反激变压器设计的论述文章极少,在大多数开关电源技术书籍的论述中, 反激变压器的设计均按完全能量传递方式(DCM
模式)或临界模式来计算,但这样的设计并未真实反映反激变压器的实际工作情况,变压器的工作状态可能不是最佳.因此结合本人的实际调试经验和心得,讲述一下不完全能量传递方式(CCM) 反激变压器的设计. 1）工作过程： S 开通后，VD 处于断态，W1绕组的电流线性增长，电感储能增加； S 关断后，W1绕组的电流被切断，变压器中的磁场能量通过W2绕组和VD 向输出端释放。 反激电路的工作模式： 反激电路的理想化波形 S u S i S i V D t o t o ff t t t t U i O O O O 反激电路原理图
开关电源变压器共模电感设计方案注意事项
开关电源变压器共模电感设计注意事项 在电源变压器的设计过程中，工程师们需要严格的计算并完成共模电感设计和数值选取，这直接关系到开关电源变压器的运行精度。在今天的文章中，我们将会就开关电源变压器的共模电感设计展开简要分析，看在电源变压器共模电感设计和计算过程中，都应该注意哪些问题。 在电源变压器的设计和制作过程中，工程师所要进行的共模电感设计，其所需要的基本参数主要有三个，分别是输入电流，阻抗及频率，磁芯选取。先来看输入电流。这一参数值直接决定了绕组所需的线径。在线径的计算和选取时，电流密度通常取值为400A/cm³, 但此取值须随电感温升的变化。通常情况下，绕组使用单根导线作业，这样可削减高频噪声及趋肤效应损失。 在计算过程中，开关电源变压器共模电感的阻抗在所给的频率条件下，一般规定为最小值。串联的线性阻抗可提供一般要求的噪声衰减。但实际上，线性阻抗问题往往是最容易被人忽视的，因此设计人员经常以50W线性阻抗稳定网络仪来测试共模电感，并渐渐成为一种标准测试共模电感性能的方法。但所得的结果与实际通常有相当大的差别。实际上，共模电感在正常时角频首先会产生每八音度增加-6dB 衰减（角频是共模电感产生-3dB）的频率此角频通常很低，以便感抗能 够提供阻抗。因此，电感可以用这一公式来表达，即：Ls=Xx/2 n f
这里还有一个问题需要工程师需要注意，那就是在进行共模电感设计时须注意磁芯材料和所需的圈数问题。首先来看磁芯型号的选取问题，此时如果有规定电感空间，我们就按此空间来选取合适的磁芯型号，如没有规定，通常磁芯型号的随意选取。 在确定了电源变压器的磁芯型号之后，接下来的工作就是计算磁芯所能绕最大圈数。通常来说，共模电感有两绕组，一般为单层，且每绕组分布在磁芯的每一边，两绕组中间须隔开一定的距离。双层及堆积绕组亦有偶尔使用，但此种作法会提高绕组的分布电容及降低电感的高频性能。由于铜线的线径已由线性电流的大小所决定，内圆周长可以由磁芯的内圆半径减去铜线半径计算得来。故最大圈数的就可以铜线加绝缘的线径及每个绕组所占据的圆周来计算。
精通开关电源设计
《精通开关电源设计》笔记 三种基础拓扑（buck boost buck-boost ）的电路基础： 1， 电感的电压公式dt dI L V =＝T I L ??，推出ΔI ＝V ×ΔT/L 2， sw 闭合时，电感通电电压V ON ，闭合时间t ON sw 关断时，电感电压V OFF ，关断时间 t OFF 3， 功率变换器稳定工作的条件：ΔI ON ＝ΔI OFF 即，电感在导通和关断时，其电流变化相等。 那么由1，2的公式可知，V ON ＝L ×ΔI ON /Δt ON ，V OFF ＝L ×ΔI OFF /Δt OFF ，则稳定条件为伏秒定律：V ON ×t ON ＝V OFF ×t OFF 4， 周期T ，频率f ，T ＝1/f ，占空比D ＝t ON /T ＝t ON /（t ON ＋t OFF ）→t ON ＝D/f ＝TD →t OFF ＝（1－D ）/f 电流纹波率r P51 52 r ＝ΔI/ I L ＝2I AC /I DC 对应最大负载电流值和最恶劣输入电压值 ΔI ＝E t /L μH E t ＝V ×ΔT （时间为微秒）为伏微秒数，L μH 为微亨电感，单位便于计算 r ＝E t /（ I L ×L μH ）→I L ×L μH ＝E t /r →L μH ＝E t /（r* I L ）都是由电感的电压公式推导出来 r 选值一般0.4比较合适，具体见 P53 电流纹波率r ＝ΔI/ I L ＝2I AC /I DC 在临界导通模式下，I AC ＝I DC ，此时r ＝2 见P51 r ＝ΔI/ I L ＝V ON ×D/Lf I L ＝V O ＦＦ×（1－D ）/Lf I L →L ＝V ON ×D/rf I L 电感量公式：L ＝V O ＦＦ×（1－D ）/rf I L ＝V ON ×D/rf I L 设置r 应注意几个方面： A,I PK ＝（1＋r/2）×I L ≤开关管的最小电流，此时r 的值小于0.4，造成电感体积很大。 B,保证负载电流下降时，工作在连续导通方式P24-26， 最大负载电流时r ’＝ΔI/ I LMAX ,当r ＝2时进入临界导通模式，此时r ＝ΔI/ I x ＝2→ 负载电流I x ＝（r ’ /2）I LMAX 时，进入临界导通模式,例如：最大负载电流3A ，r ’＝0.4，则负载电流为（0.4/2）×3＝0.6A 时，进入临界导通模式 避免进入临界导通模式的方法有1，减小负载电流2，减小电感（会减小ΔI ，则减小r ）3，增加输入电压 P63 电感的能量处理能力1/2×L ×I 2 电感的能量处理能力用峰值电流计算1/2×L ×I 2PK ，避免磁饱和。 确定几个值:r 要考虑最小负载时的r 值 负载电流I L I PK 输入电压范围V IN 输出电压V O 最终确认L 的值 基本磁学原理：P71――以后花时间慢慢看《电磁场与电磁波》用于EMC 和变压器 H 场：也称磁场强度，场强，磁化力，叠加场等。单位A/m B 场：磁通密度或磁感应。单位是特斯拉（T ）或韦伯每平方米Wb/m 2 恒定电流I 的导线，每一线元dl 在点p 所产生的磁通密度为dB ＝k ×I ×dl ×a R /R 2 dB 为磁通密度，dl 为电流方向的导线线元，a R 为由dl 指向点p 的单位矢量，距离矢量为R ，R 为从电流元dl 到点p 的距离，k 为比例常数。 在SI 单位制中k ＝μ0/4π，μ0=4π×10-7 H/m 为真空的磁导率。
开关电源设计
开关直流稳压电源设计 摘要 直流稳压电源应用广泛，几乎所有电器，电力或者电子设备都毫不例外的需要稳定的直流电压（电流）供电，它是电子电路工作的“能源”和“动力”。不同的电路对电源的要求是不同的。在很多电子设备和电路中需要一种当电网电压波动或负载发生变化时，输出电压仍能基本保持不点的电源。电子设备中的电源一般由交流电网提供，如何将交流电压（电流）变为直流电压（电流）供电又如何使直流电压（电流）稳定这是电子技术的一个基本问题。解决这个问题的方案很多，归纳起来大致可分为线性电子稳压电源和开关稳压电源两类，他们又各自可以用集成电路或分立元件构成。开关稳压电源具有效率高，输出功率大，输入电压变化范围宽，节约能耗等优点。 一、引言 基本要求 稳压电源。 1.基本要求 ①输出电压UO可调范围：12V～15V； ②最大输出电流IOmax：2A；
③U2从15V变到21V时，电压调整率SU≤2%（IO=2A）； ④IO从0变到2A时，负载调整率SI≤5%（U2=18V）； ⑤输出噪声纹波电压峰-峰值UOPP≤1V（U2=18V,UO=36V,IO=2A）； ⑥DC-DC变换器的效率≥70%（U2=18V,UO=36V,IO=2A）； ⑦具有过流保护功能，动作电流IO（th）=±； 发挥部分 (1)排除短路故障后，自动恢复为正常状态； (2)过热保护； 二、方案设计与论证 开关式直流稳压电源的控制方式可分为调宽式和调频式两种。实际应用中，调宽式应用较多，在目前开发和使用的开关电源集成电路中，绝大多数为脉宽调制（PWM）型。开关电源的工作原理就是通过改变开关器件的开通时间和工作周期的比值，即占空比来改变输出电压，通常有三种方式：脉冲宽度调制（PWM）、脉冲频率调制（PFM）和混合调制。PWM调制是指开关周期恒定，通过改变脉冲宽度来改变占空比的方式。因为周期恒定，滤波电路的设计比较简单，因此本次设计采用PWM调制方式实现电路设计要求。主要框架如图1所示。由变压器降压得到交流电压，再经过整流滤波电路，将交流电变成直流电，然后再经过DC-DC变换，由PWM的驱动电路去控制开关管的导通和截止，从而产生一个稳定的电压源。
开关电源课程设计
电气与电子信息工程学院 《电力电子装置设计与制作课程设计报告》 课设名称：开关直流升压电源（BOOST）设计 专业名称：电气工程及其自动化 班级： 学号： 姓名： 指导教师： 课设时间： 课设地点： 电气与电子信息工程学院
《电力电子装置设计与制作》课程设计任务 书 学生姓名：专业班级： 指导教师：工作部门： 一、课程设计题目： 开关直流升压电源（BOOST）设计 二、课程设计内容 根据题目选择合适的输入输出电压进行电路设计，在Protel或OrCAD软件上进行原理图绘制；满足设计要求后，再进行硬件制作和调试。如实验结果不满足要求，则修改设计，直到满足要求为止。 题目：开关直流升压电源（BOOST）设计 主要技术指标： 1）输入交流电压220V（可省略此环节）。 2）输入直流电压在11-12V之间。 3）输出直流电压17V，输出电压纹波小于2%。 4）输出电流1A。 5）采用脉宽调制PWM电路控制。 目录
摘要 (5) 第一章方案选择和方案论证 (7) 1.系统方案设计 (7) 2.方案论证 (7) 第二章主电路计算和器件选择 (8) 1.设计要求 (8) 2.选择开关管的频率 (8) 3.占空比计算 (8) 4.电感的计算(按D=35.29%) (8) 5.电容的计算 (8) 6.电感峰值电流的计算(按D=35.29%) (8) 7.开关管的选择 (8) 8.开关损耗的计算(按D=35.29%) (9) 9.二极管的选择 (9) 10.电阻的计算 (9) 第三章系统功能及原理 (10) 1.系统功能 (10) 2. boost电路工作原理 (10) 第四章各模块的功能和原理 (13) 1. TL494工作原理 (13) 2. 开关频率的计算 (13) 第五章 MATLAB仿真 (15) 1.仿真原理图 (15) 2.仿真结果 (15) 3.仿真结果分析 (16) 第六章实验结果以及分析 (17) 1.实验结果 (17) 2.结果分析 (17) 第七章硬件电路 (18) 1.焊接电路主电路图 (18) 2.焊接电路控制电路图 (18)
最新开关电源学习笔记
开关电源学习笔记
开关电源学习笔记 阅读书记名称《集成开关电源的设计调试与维修》 开关电源术语： 效率：电源的输出功率与输入功率的百分比。其测量条件是满负载，输入交流电压标准值。 ESR：等效串联电阻。它表示电解电容呈现的电阻值的总和。一般情况下，ESR值越低的电容，性能越好 输出电压保持时间：在开关电源输出电压撤消后，依然保持其额定输出电压的时间。 启动浪涌保护：它属于保护电路。它对电源启动时产生的尖蜂电流起限制作作用。为了防止不必要的功率损耗，在设计这一电路时候，一定要保证滤波电容充满电之前，就起到限流的作用。 隔离电压：电源电路中的任何一部分与电源基板之间的最大电压。或者能够加在开关电源的输入与输出端之间的最大直流电压。 线性调整率：输出电压随负载在指定范围内的变化百分率。条件是线电压和环境温度不变。 噪音和波纹：附加在直流信号上的交流电压的高频尖锋信号的峰值。通常是mV度量。 隔离式开关电源：一般指开关电源。它从输入的交流电源直接进行整流滤波，不使用低频隔离变压器。 输出瞬态响应时间：从输出负载电路产生变化开始，经过整个电路的调节作用，到输出电压恢复额定值所需要的时间。
过载过流保护：防止因负载过重，是电流超过原设计的额定值而造成电源的损坏的电。远程检测：电压检测的一种方法。为了补偿电源输出的电压降，直接从负载上检测输出电压的方法。 软启动：在系统启动时，一种延长开关波形的工作周期的方法。工作周期是从零到它的正常工作点所用的时间。 快速短路保护电路：一种用于电源输出端的保护电路。当出现过压现象时，保护电路启动，将电源输出端电压快速短路。 占空比：开关电源中，开关元件导通的时间和变换工作周期之比。 元件选择和电路设计： 一：输入整流器的一些参数 最大正向整流电流：这个参数主要根据开关电源输出功率决定，所选择的整流二极管的稳态电流容量至少应是计算值的2倍。 峰值反向截止电压（PIV）：由于整流器工作在高压的环境，所以它们必须有较高的PIV值。一般600V以上。 要有能承受高的浪涌电流的能力：浪涌电源是用开关管导通时的峰值电流产生。 二：输入滤波电容 输入滤波电容对开关电源的影响 电源输出端的低频交流纹波电压 输出电压的保持时间 滤波电容的计算公式： C=（I*t）/ΔV
模电课程设计—开关电源
《模拟电子线路》 课程设计报告 题目：基于TL3842的升压电路设计班级：12电信本2 学号：1111111111 姓名：XXX 同组成员：姚X阳、严X涛 指导教师：X琼、X文X 2014年6月25日
目录 1 课程设计目的 (1) 2 题目描述和要求 (1) 3 电路设计 (1) 3.1 系统设计思路 (1) 3.2 Boost电路结构分析 (3) 3.3 推导与计算 (5) 4 LTspice仿真 (6) 5 电路焊接与调试 (8) 5.1 元件清单 (8) 5.2 电路焊接 (9) 5.3 电路测试 (9) 6 总结 (12) 7 指导教师意见 (13) 参考文献 (13)
基于TL3842的升压电路 1 课程设计目的 模拟电子线路课程设计是对自身的模拟电子线路知识的一个检验，基础知识扎实与否很大程度决定了设计出来的产品效果，若出现问题可运用所学过的知识进行判断修改，具体目的如下。 （1）加强对模拟电路知识的运用。 （2）学习Proteus、LTspice等仿真软件的使用。 （3）会运用LTspice工具对所做出的理论设计进行模拟仿真测试，进一步完善理论设计。 （4）通过查阅元件手册和文献资料，熟悉常用电子器件的类型和特性，并掌握合理选用元器件的原则，找到最合适电路的元器件。 （5）熟悉电子仪器的正确使用方法，能够分析实验中出现的正常或不正常现象(或数据)独立解决调试中所发生的意外问题。 （6）学会撰写课程设计报告。 2 题目描述和要求 开关电源是一种效率高、功耗小、稳定性可靠性高的电源，相比线性稳压电源有点明显，因此与时俱进，我们小组决定做开关电源，具体描述如下。（1）课程设计题目：利用TL3842制作一个BOOST DC-DC变换器，即升压式开关电源。 （2）课程设计要求：输入直流电压Vmin=18V，Vmax=30V。输入稳定的36V直流电压，并且纹波电压V<10mV。 3 电路设计 3.1 系统设计思路 在实际应用中经常会涉及到升压电路的设计,对于较大的功率输出,如70W 以上的DC／DC升压电路,由于专用升压芯片内部开关管的限制,难于做到大功率升压变换,而且芯片的价格昂贵,在实际应用时受到很大限制。考虑到Boost升压结构外接开关管选择余地很大,选择合适的控制芯片,便可设计出大功率输出的
开关电源设计与制作
《自动化专业综合课程设计2》 课程设计报告 题目：开关电源设计与制作 院（系）：机电与自动化学院 专业班级：自动化0803 学生姓名：程杰 学号：20081184111 指导教师：雷丹 2011年11月14日至2011年12月2日 华中科技大学武昌分校制
目录 1．开关电源简介 (2) 1.1开关电源概述 (2) 1.2开关电源的分类 (3) 1.3开关电源特点 (4) 1.4开关电源的条件 (4) 1.5开关电源发展趋势 (4) 2．课程设计目的 (5) 3．课程设计题目描述和要求 (5) 4．课程设计报告内容 (5) 4.1开关电源基本结构 (5) 4.2系统总体电路框架 (6) 4.3变换电路的选择 (6) 4.4控制方案 (7) 4.5控制器的选择 (8) 4.5.1 C8051F020的内核 (8) 4.5.2片内存储器 (8) 4.5.312位模/数转换器 (9) 4.5.4 单片机初始化程序 (9) 4.6 输出采样电路 (10) 4.6.1 信号调节电路 (10) 4.6.2 信号的采样 (11) 4.6.3 ADC 的工作方式 (11) 4.6.4 ADC的程序 (12) 4.7 显示电路 (13) 4.7.1 显示方案 (13) 4.7.2 显示程序 (14) 5．总结 (16) 参考文献 (17)
1．开关电源简介 1.1开关电源概述 开关电源是利用现代电力电子技术，控制开关管开通和关断的时间比率，维持稳定输出电压的一种电源。它运用功率变换器进行电能变换，经过变换电能，可以满足各种对参数的要求。这些变换包括交流到直流(AC-DC，即整流)，直流到交流(DC-AC，即逆变)，交流到交流(AC-AC，即变压)，直流到直流(DC-DC)。广义地说，利用半导体功率器件作为开关，将一种电源形式转变为另一种电源形式的主电路都叫做开关变换器电路；转变时用自动控制闭环稳定输出并有保护环节则称为开关电源（SwitchingPower Supply)。 将一种直流电压变换成另一种固定的或可调的直流电压的过程称为DC-DC交换完成这一变幻的电路称为DC-DC转换器。根据输入电路与输出电路的关系，DC-DC 转换器可分为非隔离式DC-DC转换器和隔离式DC-DC转换器。降压型DC-DC 开关电源属于非隔离式的。降压型DC-DC转换器主电路图如1： 图1 降压型DC-DC转换器主电路 其中，功率IGBT为开关调整元件，它的导通与关断由控制电路决定；L和C为滤波元件。驱动VT导通时，负载电压Uo=Uin，负载电流Io按指数上升；控制VT关断时，二极管VD可保持输出电流连续，所以通常称为续流二极管。负载电流经二极管VD续流，负载电压Uo近似为零，负载电流呈指数曲线下降。为了使负载电流连续且脉动小，通常串联L值较大的电感。至一个周期T结束，在驱动VT导通，重复上一周期过程。当电路工作于稳态时，负载电流在一个周期的初值和终值相等。负载电压的平均值为：
开关电源学习笔记(含推导公式)
《开关电源》笔记 三种基础拓扑（buck boostbuck-boost ）的电路基础： 1，电感的电压公式V L dI ＝L I ，推出 I ＝V × T/L dt T 2，sw 闭合时，电感通电电压 VON ，闭合时间tONsw 关断时，电感电压 VOFF ，关断时间 tOFF 3，功率变换器稳定工作的条件： ION ＝ I OFF 即，电感在导通和关断时， 其电流变化相等。 那么由 1，2的公式可知，V ON ＝L × ION/ tON ，VOFF ＝L ×ΔIOFF/ tOFF ，则稳定 条件为伏秒定律：V ON ×t ON ＝V OFF ×t OFF 4，周期T ，频率f ，T ＝1/f ，占空比D ＝tON/T ＝tON/（tON ＋tOFF ）→tON ＝D/f ＝TD →t OFF ＝（1－D ）/f 电流纹波率r P5152 r ＝I/IL ＝2IAC/IDC 对应最大负载电流值和最恶劣输入电压 值 I ＝Et/L μH Et ＝V × T （时间为微秒）为伏微秒数， L μH 为微亨电感，单位便于计算 r ＝Et/（IL ×L μH ）→IL ×L μH ＝Et/r →L μH ＝Et/（r*IL ）都是由电感的电压公式推导出来 r 选值一般 0.4比较合适，具体 见 P53 电流纹波率r ＝ I/IL ＝ 2IAC/IDC 在临界导通模式下，IAC ＝IDC ，此时r ＝2 见P51 r ＝I/IL ＝VON ×D/LfI L ＝V O ＦＦ×（1－D ）/LfI L →L ＝V ON ×D/rfI L 电感量公式：L ＝V O ＦＦ×（1－D ）/rfI L ＝V ON ×D/rfI L 设置r 应注意几个方 面： A,I PK ＝（1＋r/2）×IL ≤开关管的最小电流，此时 r 的值小于0.4 ，造成电感体积很大。 B,保证负载电流下降时，工作在连续导通方 式 P24-26， 最大负载电流 时 r ’＝ I/ILMAX,当r ＝2时进入临界导通模式，此时 r ＝ I/Ix ＝2→ 负载电流I x ＝（r ’/2）I LMAX 时，进入临界导通模式 ,例如：最大负载电流 3A ，r ’＝0.4，则负 载电流为（0.4/2）×3＝0.6A 时，进入临界导通模 式 避免进入临界导通模式的方法有 1，减小负载电流 2，减小电感（会减小 I ，则减小r ）3， 增加输入电压 P63 电感的能量处理能力1/2×L ×I 2 电感的能量处理能力用峰值电流计算 1/2×L ×I 2 PK ，避免磁饱和。 确定几个值:r 要考虑最小负载时的 r 值负载电流ILIPK 输入电压范围VIN 输 出电压VO 最终确认L 的值 基本磁学原理：P71――以后花时间慢慢看《电磁场与电磁波》用于 EMC 和变压器 H 场：也称磁场强度，场强，磁化力，叠加场等。单位A/m Wb/m 2 B 场：磁通密度或磁感应。单位是特斯拉 （ T ）或韦伯每平方米 恒定电流I 的导线，每一线元dl 在点p 所产生的磁通密度为 dB ＝k ×I ×dl ×aR/R 2 dB 为磁通密度，dl 为电流方向的导线线元，aR 为由dl 指向点p 的单位矢量，距离矢量
单一电压输出ACDC开关电源设计方案
中文摘要 开关电源广泛应用，其效率可达80%以上，具有稳压范围宽、频率高、体积小等特点。特别是在高新技术领域的应用，推动了高新技术产品的小型化、轻便化。开关电源的发展与应用在节约能源及环保方面有重要意义。本论文主要介绍RCC型开关电源及其设计应用，RCC电路与其他<如半桥逆变）开关电源电路相比的优越性。它的体积小、不需专用PWM控制芯片、电路简单等优点使其应用更加广泛，特别是在各种新兴电子设备的电源、充电器方面的应用尤为突出，因此在各种开关电源中占有重要地位。RCC电路包括输入整流滤波，吸收电路,开关管保护电路,RC反馈振荡,输出整流滤波,输出过压、过流保护电路，另外最主要的是高频变压器部分。最后通过仿真、调试达到100—240V市电交流输入、5V电压0.5A电流输出的要求，并且纹波较小效率较高。 关键词：开关电源 RCC 自激反激变换器
外文摘要 Title Design of single output AC/DC Switching Power Supply Abstract SwitchingPower Supply is widely uesd,and its efficiency ismore than 80%.Meantime a wide range , high frequency and miniaturization is presented .It is particularly applied in the field of high and new technology and then brings miniaturization and convenice.The development and use of Switching Power Supply are of importance in the energy saving and environmental protection.This paper mainly introduce RCC cicuit and its specific designment。RCC cicuit ,who is small shape,simple structure and not using particular chips,has many more advantages than other circuits as same with it,such as half-bridge ciucuit.Therefore,RCC circuit is much more widely used,especially in the source and charger of all kinds of new electronical devices.So it is such a significance for Switching Power Supply.In the RCCcircuit,the circuit for rectification and filtering,absorption,protection,RCC fee- dback,output overvoltage and overcurrent are included.In addition,the transformer is the most importantcomponent.Finaly,this design get though tests with 100-240V AC input ,5V voltage and 1A current.Moerover,ripple wave is quite small. Key words：Switching power supply Flyback converter Self-excitatiion RCC
开关电源专业用语
开关电源术语 这些定义应被认为是有关于开关电源的 ,并不一定等同的适用于其它技术领域. 考虑到在其它出版物(标准,词典,制造商数据手册 ,技术笔记,手册)已经同时给出了定义,下列的术语仅代表作者本人的观点,并可能与使用本文档的特定用户有轻微的差别. 绝对额定最大值,元件: 如果超过将导致永久性的器件损坏的规定值. 这不是连续额定值,并不表示适当的操作. Ae, 有效区域: 对于给定几何尺寸的磁芯,是指具有同样磁性的同种原料的圆柱形磁芯的横截面积. 周围温度Ambient Temperature (1): 目标温度和SMPS周围静止空气的温度,在距离电源最小为4" (100mm)处测得. 周围温度Ambient Temperature (2): 根据MIL-STD-810E: 除了必要的支撑点,测试单元应完全出于空气的包围中.周围空气的温度梯度应为测量温度的2℃之内且不超过1℃每米. 安培匝数Ampere Turns (NI): 流过线圈的电流与线圈匝数的乘积. ATP: 验收测试步骤(Acceptance Test Procedure). BABT: 英国无线电通讯认证部(The British Approvals Board for Telecommunications).对英国市场上的无线电通讯设备进行认证的肚里组织.BABT对测试实验室进行认证和授权. 行为模型(Behavioral Model): 用数学关系表达的电路模块的模型.是最高的仿真层次. BJT: 双极结晶体管(Bipolar Junction Transistor.). BOM: 物料清单(Bill of Material). 升压式(Boost): 一种基本的开关电源结构,在开关导通时能量存储到电感中,在开关断开时能量
开关电源课程设计
目录 前言 (1) 第一章开关电源技术课程设计任务书 (2) 第二章主电路原理设计 (7) 第三章开关变压器设计 (9) 第四章主要元器件的选型 (16) 第五章电路仿真及结果 (23) 总结 参考文献 附表一 附表二
前言 电源装置是电力电子技术应用的一个重要领域，其中高频开关式直流稳压电源由于具有效率高、体积小和重量轻等突出优点，获得了广泛的应用。开关电源的控制电路可以分为电压控制型和电流控制型，前者是一个单闭环电压控制系统，系统响应慢，很难达到较高的线形调整率精度，后者，较电压控制型有不可比拟的优点。 UC3842是由Unitrode公司开发的新型控制器件，是国内应用比较广泛的一种电流控制型脉宽调制器。所谓电流型脉宽调制器是按反馈电流来调节脉宽的。在脉宽比较器的输入端直接用流过输出电感线圈电流的信号与误差放大器输出信号进行比较，从而调节占空比使输出的电感峰值电流跟随误差电压变化而变化。由于结构上有电压环、电流环双环系统，因此，无论开关电源的电压调整率、负载调整率和瞬态响应特性都有提高，是比较理想的新型的控制器闭。
第一章开关电源技术课程设计任务书 一、课程设计的目的 通过开关电源技术的课程设计达到以下几个目的： 1、培养学生文献检索的能力，特别是如何利用Internet检索需要的文 献资料。 2、培养学生综合分析问题、发现问题和解决问题的能力。 3、培养学生运用知识的能力和工程设计的能力。 4、培养学生运用仿真工具的能力和方法。 5、提高学生课程设计报告撰写水平。 二、课程设计的要求 一、题目 题目：反激型开关电源电路设计 注意事项： ①学生也可以选择规定题目方向外的其它开关电源电路设计。 ②通过图书馆和Internet广泛检索和阅读自己要设计的题目方向的文献资料，确定适应自己的课程设计方案。首先要明确自己课程设计的设计内容。 设计装置（或电路）的主要技术数据
开关电源设计
& 课程设计任务书 学生姓名：专业班级： 指导教师：工作单位： 题目: 开关电源设计 初始条件： 输入交流电源：单相220V，频率50Hz。 要求完成的主要任务:（包括课程设计工作量及其技术要求，以及说明书撰写等具体要求）? 1、输出两路直流电压：12V，5V。 2、直流最大输出电流1A。 3、完成总电路设计和参数设计。 时间安排： 课程设计时间为两周，将其分为三个阶段。 第一阶段：复习有关知识，阅读课程设计指导书，搞懂原理，并准备收集设计资料，此阶段约占总时间的20%。 第二阶段：根据设计的技术指标要求选择方案，设计计算。 ） 第三阶段：完成设计和文档整理，约占总时间的40%。 指导教师签名：年月日 系主任（或责任教师）签名：年月日
目录 ） 引言 (1) 1设计意义及要求 (2) 设计意义 (2) 开关电源的组成部分 (2) 开关电源的工作过程 (2) 开关电源的工作方式 (3) 脉宽调制器的基本原理 (3) 2方案设计 (5) ） 设计要求 (5) 方案选择 (5) 整流滤波部分 (6) 降压斩波电路 (7) 脉宽调制电路 (8) MOSFET管的驱动电路 (9) 总电路图 (11) 3主电路参数设定 (12) { 变压器、二极管、MOSFET管选择 (12) 反馈回路的设计 (13) MOSFET的驱动设计 (14) 结束语 (15) 参考文献 (16)
附录一 (17) ]
引言 随着电力电子技术的高速发展，电力电子设备与人们的工作、生活的关系日益密切，而电子设备都离不开可靠的电源，进入80年代计算机电源全面实现了开关电源化，率先完成计算机的电源换代，进入90年代开关电源相继进入各种电子、电器设备领域，远程控制交换机、通讯、电子检测设备电源、控制设备电源等都已广泛地使用了开关电源，更促进了开关电源技术的迅速发展。 开关电源高频化是其发展的方向，高频化使开关电源小型化，并使开关电源进入更广泛的应用领域，特别是在高新技术领域的应用，推动了高新技术产品的小型化、轻便化。开关电源是利用现代电力电子技术，控制开关管开通和关断的时间比率，维持稳定输出电压的一种电源，开关电源一般由脉冲宽度调制（PWM）控制IGBT和MOSFET构成。随着电力电子技术的发展和创新，使得开关电源技术也在不断地创新。目前，开关电源以小型、轻量和高效率的特点被广泛应用几乎所有的电子设备，是当今电子信息产业飞速发展不可缺少的一种电源方式。 开关电源根据输入输出的性质不同可分为AC/DC和DC/DC两大类。AC/DC称为一次电源，也常称为开关整流器。值得指出的是，AC-DC变换不单是整流的意义，而是整流后又做DC-DC变换。所以说，DC-DC变换器是开关电源的核心。DC/DC称为二次电源，其设计技术及生产工艺在国内外均已成熟和标准化，所以学习设计开关电源有重要的意义。
