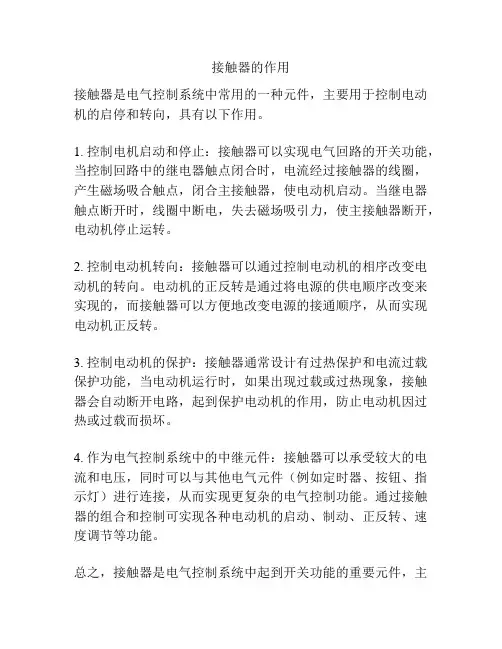

接触器的作用

接触器在电路里起到什么作用

1简单说，作用就是用小电流来控制大电流负载，可以远距离控制，同时可以自锁互锁，防止误动作造成事故，由于是小电流控制，使得保护电路简单可靠

2继电器和接触器在电路中分别起到什么作用

本质区别就是承受的载荷不同，电流容量大的是接触器，小的是继电器，还有区别使用在主回路的用接触器，控制回路用继电器。

3热继电器，接触器，断路器都能躲过电机的起动电流吗？为什么啊？里面的什么装置在起作用能

热继电器，启动前双金属片是冷的。启动电流虽大，加热双金属片也要有个过程。如果时间短，不会热到跳闸的地步。

其他两种情况也类似。

4简要说明热继电器，接触器的工作原理及电路中作用

接触器和热继电器都是电动机起动工作及保护线路中的器件，它们的作用是电动机出故障或负载超过额定负荷，电动机电流超过额定电流后，热继电器触点动作，一般是常闭触点打开，切断了给电动机供电的接触器线圈回路，接触器开路，切断了电动机电源，保

护了电动机，避免了损坏

5指出接触器，继电器在电路中的作用，并说明它们在实际电路应用中有何区接触器的作用是用来接通和分断较大的电流信号，驱动电机等功率设备；

继电器的作用是用来进行信号的转换，不同电压等级的设备之间控制信号的接口，其触点承载能力一般较小，用来驱动接触器等电器元件。

6简要说明热继电器，接触器的工作原理及电路中作用

接触器和热继电器都是电动机起动工作及保护线路中的器件，它们的作用是电动机出故障或负载超过额定负荷，电动机电流超过额定电流后，热继电器触点动作，一般是常闭触点打开，切断了给电动机供电的接触器线圈回路，接触器开路，切断了电动机电源，保护了电动机，避免了损坏。

7试以三相笼型异步电动机单向Y/△降压启动为例，说明动力电路及继电器-接触器控制线路的特点这玩意有什么特点，无非就是启动的时候电机内绕组接成星形，电机内每相绕组电压为220V。

正常运行时，电机内绕组接成三角形，电机内每相绕组电压为380，才用星三角启动，可以降低启动时的电压

8指出接触器，继电器在电路中的作用，并说明它们在实际电路应用中有何区接触器的作用是用来接通

和分断较大的电流信号，驱动电机等功率设备；

继电器的作用是用来进行信号的转换，不同电压等级的设备之间控制信号的接口，其触点承载能力一般较小，用来驱动接触器等电器元件。举例说明自锁，互锁的作用

假设有两个接触器：A，B，分别控制两台电机。A接触器的起动接点为Qa，把A的常开辅助点，并联于Qa，即为自锁。

自锁的作用：起动接点Qa闭合，A接触器吸上，A

的常开辅助点闭合，即使Qa断开，A接触器由自己的辅助点保持吸上状态，此为自锁。

把A的常闭辅助点串联在B接触器的线圈回路；同时，把B的常闭辅助点串联在A接触器的线圈回路，则为互锁。

互锁的作用：A接触器吸上；则B接触器不能吸上，反之亦然

交流接触器的选用计算

交流接触器的选用计算工控2009-11-03 09:18:12 阅读70 评论0 字号：大中小订阅交流接触器的选用计算 (一)电动机负载时的选用交流接触器吸引线困电压由控制电路电压而定。主触头额定电流由下面经验公式计算： Imc= PN X 10³ ----------------- KUN 式中Imc ——主触头额定电流，A； PN ——被控制的电动机额定功率，KW； K ——常数，一般取1—1.4； UN ——电动机的额定电压，V。实际选择时，接触器的主触头额定电流大于上式计算值。 (二)非电动机负载时的选用非电动机负载有电阻炉、电容器、变压器、照明装置等，选配接触器时，除考虑接通容量外，还应考虑使用中可能出现的过电流．现分述如下。

1．电热设备电流波动最大值不超过1.4IN，可按下式选用 Itc≥1.2 IN 式中Itc ——接触器额定发热电流，A； IN ——被控电热设备额定电流，A。如接触器铭牌上未注明Itc值，可按工作电流相等原则选用。 2．电容器用接触器控制电容器时．应考虑电容器的合闸电流、持续电流和在负载下的电寿命。现推荐采用表1的数据。对于更大容量的电容器，常串接电阻，以使接触器的接通电流减少50％。表1 型号电容器额定工作电流Ic(A) 电容器标称容量Qc（Kvar）电容器额定工作电压Uc=220V 电容器额定工作电压 Uc=380V CJ10-10 7.5 3 6 CJ10-20 12 5 8 CJ10-40 30 12.5 20

CJ10-60 53 25 40 CJ10-100 80 30 60 CJ10-150 105 40 75 CJ20-250 130 50 100 3．电焊变压器表2为电焊变压器选配接触器参考表。经验表明，焊接时的分断电流平均比接通电流大2—4倍，而且为单相负载，因此所用接触器的3极可以并联使用。表2 型号额定工作电流IN(A) SN(kVA) Ik(A) UN=220V UN=380V UN=220V UN=280V CJ10-60 30 11 20 300 300 CJ10-100 53 20 30 450 450 CJ10-150 66 25 40 600 600 CJ10-250 105 40 70 1050 1050 CJ10-250 130 50 90 1800 1800

交流接触器介绍

交流接触器介绍 IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】

交流接触器的介绍交流接触器的主要工作是接通和断开用电器的电路。之所以用两种触头是为了减少因通断瞬间产生电弧的损害，延长主触头的寿命。辅助触头更换比较容易，价格也便宜。(主辅触头分别动作的时间差及小，故不会影响用电器工作。如：吸合时，辅助触头先吸合通过小电流，主触头吸合时就不会产生较大的电弧了。断开时主触头先断开，这时辅助触头还有电流流过，在主辅头断开时就不会有产生较大的电弧了。 1、交流的工作原理: 当线圈通电时,静铁芯产生电磁吸力,将动铁芯吸合,由于触头系统是与动铁芯联动的,因此动铁芯带动三条动触片同时运行,触点闭合,从而接通电源。当线圈断电时,吸力消失,动铁芯联动部分依靠弹簧的反作用力而分离,使主触头断开,切断电源。 2、交流的选择： (1)持续运行的设备。接触器按67-75%算.即100A的交流，只能控制最大额定电流是67-75A以下的设备。 (2)间断运行的设备。按80%算.即100A的交流接触器，只能控制最大额定电流是80A以下的设备。 (3)反复短时工作的设备。接触器按116-120%算。即100A的交流接触器，只能控制最大额定电流是116-120A以下的设备。 3、交流接触器的接法: 一:一般三相一共有8个点，三路输入，三路输出，还有是控制点两个。输出和输入是对应的，很容易能看出来。如果要加自锁的话，则还需要从输出点的一个端子将线接到控制点上面。二:首先应该知道交流接触器的原理。他是用外界电源来加在线圈上，产生电磁场。加电吸合，断电后接触点就断开。知道原理后，你应该弄清楚外加电源的接点，也就是线圈的两个接点，一般在接触器的下部，并且各在一边。其他的几路输入和输出一般在上部，一看就知道。还要注意外加电源的电压是多少(220V或380V)，一般都标得有。并且注意接触点是常闭还是常开。如果有自锁控制，根据原理理一下线路就可以了。 4、交流的基本分类交流接触器又可分为电磁式，永磁式和真空式三种。

交流接触器的作用

交流接触器的作用交流接触器的承载电流很大，一般是内部的吸合线圈来控制它的动作与否，而控制线圈又由与它串接的各种类型的继电器来操作，打雷之后会跳闸的是因为交流接触器的继电器带有过流或接地保护功能，当线路上落有雷电，它会控制交流接触器动作，切断负荷电源，来保护设备，以免被高电压，大电流损坏或是接地发生安全危险 1 用途的分类接触器是一种自动化的控制电器。接触器主要用于频繁接通或分断交、直流电路，具有控制容量大，可远距离操作，配合继电器可以实现定时操作，联锁控制，各种定量控制和失压及欠压保护，广泛应用于自动控制电路，其主要控制对象是电动机，也可用于控制其它电力负载，如电热器、照明、电焊机、电容器组等。接触器按被控电流的种类可分为交流接触器和直流接触器。这里主要介绍常用的交流接触器。交流接触器又可分为电磁式和真空式两种。 2 型号说明 (1)以上型号为标准型号，近年来，新开发了B系列交流接触器，其型号为BXX。 (2)电磁式交流接触器型号为CJ。真空式交流接触器型号为CZ。 3 电磁式交流接触器的结构和工作原理 (1)结构：接触器主要由电磁系统、触点系统、灭弧系统及其它部分组成。 ①电磁系统：电磁系统包括电磁线圈和铁心，是接触器的重要组成部分，依靠它带动触点的闭合与断开。 ②触点系统：触点是接触器的执行部分，包括主触点和辅助触点。主触点的作用是接通和分断主回路，控制较大的电流，而辅助触点是在控制回路中，以满足各种控制方式的要求。 ③灭弧系统：灭弧装置用来保证触点断开电路时，产生的电弧可靠的熄灭，减少电弧对触点的损伤。为了迅速熄灭断开时的电弧，通常接触器都装有灭弧装置，一般采用半封式纵缝陶土灭弧罩，并配有强磁吹弧回路。 ④其它部分：有绝缘外壳、弹簧、短路环、传动机构等。 (2)工作原理：

电动机如何选择交流接触器

电动机如何选择交流接触器、空开、过热继电器电机如何配线？选用断路器，热继电器？如何根据电机的功率，考虑电机的额定电压，电流配线，选用断路器，热继电器.口诀：三相二百二电机，千瓦三点五安培。常用三百八电机，一个千瓦两安培。低压六百六电机，千瓦一点二安培。高压三千伏电机，四个千瓦一安培。高压六千伏电机，八个千瓦一安培。一台三相电机，除知道其额定电压以外，还必须知道其额定功率及额定电流，比如：一台三相异步电机，7.5KW，4极（常用一般有2、4、6级，级数不一样，其额定电流也有区别），其额定电路约为15A 。1、断路器：一般选用其额定电流1.5-2.5倍，常用DZ47-60 32A，2、电线：根据电机的额定电流15A，选择合适载流量的电线，如果电机频繁启动，选相对粗一点的线，反之可以相对细一点，载流量有相关计算口决，这里我们选择4平方，3、交流接触器，根据电机功率选择合适大小就行，1.5-2.5倍,一般其选型手册上有型号，这里我们选择正泰CJX2--2510，还得注意辅助触点的匹配，不要到时候买回来辅助触点不够用。4、热继电器，其整定电流都是可以调整，一般调至电机额定电流1-1.2倍。断路器继电器电机配线电机如何配线？（1）多台电机配导线：把电机的总功率相加乘以2是它们的总电流。（2）在线路50米以内导线截面是：总电流除4.（再适当放一点余量）3）线路长越过50米外导线截面：总电流除3.（再适当放一点途量）（4）120平方以上的大电缆的电流密度要更低一些，断路器：（1）

断路器选择：电机的额定电流乘以2.5倍，整定电流是电机的1.5倍就可以了,这样保证频繁启动,也保证短路动作灵敏。热继电器？热继电器的整定值是电机额定电流是1.1倍。交流接触器：交流接触器选择是电机流的2.5倍。这样可以保证长期频繁工作。其他答案根据电流来选择但一定要留有余量看电机的铭牌，电流有好大，只有热继电器要选合适的，其它东西的电流大一倍就可以了。主要取决与电动机的功率,也就是工作电流的大小,交流接触器的额定电流应该比电动机的启动电流要大些,空气开关应大于或等于接触器的额定电流,热继电器一般有调节范围,应该把电动机的工作电流包括在热继电器电流调整的范围内即可.电缆可根据电机电流的大小及长度进行选择,15KW内近距离每平方毫米铜电缆可带3.5KW左右.额定功率就是电动机铭牌上标注的的功率,计算公式是电流等于功率除以（1.732乘以电压乘以功率因数再乘以效率）功率因数一般选0.85，效率一般选取0. 导线截面积与载流量的一般计算一、一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。 <关键点> 一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。如：2.5 mm2 BVV铜导线安全载流量的推荐值2.5×8A/mm2=20A 4 mm2 BVV 铜导线安全载流量的推荐值4×8A/mm2=32A 二、计算铜导线截面积利用铜导线的安全载流量的推荐值5~8A/mm2，计算出所选

交流接触器要点

目录交接接触器 2 控制按钮 5 用按钮、交流接触器控制电动机7 安装要求及注意事项10 热继电器12 磁力起动器13

§3-1 交流接触器一、什么是交流接触器接触器是用于电力拖动（以电动机作动力）系统中，以频繁分断和接通主电路的电器。二、交流接触器的主要用途 1、控制电动机的运转用交流接触器可以方面地就地或远距离控制电动机的启动、停止、反和点动等。 2、控制电力设备如电容器柜和电力变压器的投入或切除。 3、控制无感和微感电力负荷如电阻炉或大功率白炽灯等。三、接触器得分类 1、按机构的动作原理分（1）液压式（2）气动式（3）电磁式（由于电磁式接触器是用方便、制造简单、维修方便、得到广泛的应用。因此，我们主要研究电磁式接触器）。 2、按控制负载的性质分（1）直流接触器（2）交流接触器 3、按电源频率分（1）工频（50Hz 或60Hz ）（2）中频（如400Hz ） 4、按接触器主触头的极数分（1）单极（直流接触器多）（2）双极（直流接触器多）（3）三极（交流接触器多）（4）四极（四回路控制时使用）（5）五极（用于多速电动机或自动式自耦减压起动器）。四、交流接触器的型号

额定电压编号： 03~表示额定电压为380V（可以不表出） 06~表示额定电压为600V 11~表示额定电压为1140V 例如：CJ10—40 需要强调的是额定电压是表示接触器断口所能承受的电压，而接触器的线圈电压一般有36V、110V、220V、380V等。目前出CJ10型外市场上还有CJ20系列的接触器。五、交流接触器的结构 1、电磁系统（1）电磁线圈（2）铁芯 A．动铁芯（衔铁） B．静铁芯（磁轭）（3）短路环：作用防止振动和噪声 2．触头系统（1）主触头 A．动触头 B．静触头主触头为常开触头，所谓常开触头是指电磁线圈未通电时，触头是处于断开位置，当电磁线圈通电时，触头闭合。（2）辅助触点 A．常开辅助触点 B．常开辅助触点（常闭辅助触点是指当电磁线圈未通电时，触点是闭合的。当电磁线圈通电时，触点处于断开位置。） CJ10-60有两对常开触头，两对常闭触点。 3．传动装置（结合CJ10-60交流接触器讲解）（1）转轴（2）拐臂（3）连杆 4、底座 5、灭弧装置 150A以上的交流接触器有灭弧罩和磁吹线圈 150A以下的只有灭弧罩 10A以下无灭弧罩六、交流接触器的工作原理（结合教具演示和挂图讲解）

交流接触器作用和工作原理

交流接触器作用和工作原理交流接触器是一种中间控制元件，其优点是可频繁的通、断线路，以小电流控制大电流。配合热继电器工作还能对负载设备起到一定的过载保护作用。因为它是靠电磁场吸力通、断工作的，相对于人手动分、合闸电路，它更高效率，更灵活运用，可以同时分、合多处负载线路，还有自锁功能，通过手动短接吸合后，就能进入自锁状态持续工作。交流接触器是电力拖动和自动控制系统中应用最普遍的一种低压控制电器。作为执行元件，用于接通、分断线路、或频繁的控制电动机等设备运行。由动、静主触头，灭弧罩，动、静铁芯，辅助触头和支架外壳等组成。电磁线圈通电后，使动铁芯在电磁力作用下吸合，直接或通过杠杆传动使动触头与静触头接触，接通电路。电磁线圈断电后，动铁芯在复位弹簧作用下自动返回，俗称释放，触头分开，电路分断。超过九成以上的自动化控制电力系统都用到了接触器，可见它的使用范围有多么广。交流接触器工作原理当线圈通电时,静铁芯产生电磁吸力,将动铁芯吸合,由于触头系统是与动铁芯联动的,因此动铁芯带动三条动触片同时动作,主触点闭合,和主触点机械相连的辅助常闭触点断开，辅助常开触点闭合，从而接

通电源。当线圈断电时,吸力消失, 动铁芯联动部分依靠弹簧的反作用力而分离,使主触头断开,和主触点机械相连的辅助常闭触点闭合，辅助常开触点断开，从而切断电源。一:一般三相接触器一共有8个点，三路输入，三路输出，还有是控制点两个。输出和输入是对应的，很容易能看出来。如果要加自锁的话，则还需要从输出点的一个端子将线接到控制点上面。二: 首先应该知道交流接触器的原理。他是用外界电源来加在线圈上，产生电磁场。加电吸合，断电后接触点就断开。知道原理后，你应该弄清楚外加电源的接点，也就是线圈的两个接点，一般在接触器的下部，并且各在一边。其他的几路输入和输出一般在上部，一看就知道。还要注意外加电源的电压是多少（220V或 380V），一般都标得有。并且注意接触点是常闭还是常开。如果有自锁控制，根据原理理一下线路就可以了。

如何选择交流接触器、空开、过热继电器、电缆截面

已知一台低压380V电动机功率，试问应如何选择交流接触器、空开、过热继电器、电缆截面电机如何配线？选用断路器，热继电器？如何根据电机的功率，考虑电机的额定电压，电流配线，选用断路器，热继电器三相二百二电机，千瓦三点五安培。常用三百八电机，一个千瓦两安培。低压六百六电机，千瓦一点二安培。高压三千伏电机，四个千瓦一安培。高压六千伏电机，八个千瓦一安培。一台三相电机，除知道其额定电压以外，还必须知道其额定功率及额定电流，比如：一台三相异步电机，7.5KW，4极（常用一般有2、4、6级，级数不一样，其额定电流也有区别），其额定电路约为15A 。 1、断路器：一般选用其额定电流1.5-2.5倍，常用DZ47-60 32A， 2、电线：根据电机的额定电流15A，选择合适载流量的电线，如果电机频繁启动，选相对粗一点的线，反之可以相对细一点，载流量有相关计算口决，这里我们选择4平方， 3、交流接触器，根据电机功率选择合适大小就行，1.5-2.5倍,一般其选型手册上有型号，这里我们选择正泰CJX2--2510，还得注意辅助触点的匹配，不要到时候买回来辅助触点不够用。 4、热继电器，其整定电流都是可以调整，一般调至电机额定电流1-1.2倍。断路器继电器电机配线电机如何配线？（1）多台电机配导线：把电机的总功率相加乘以2是它们的总电流。（2）在线路50米以内导线截面是：总电流除4.（再适当放一点余量）（3）线路长越过50米外导线截面：总电流除3.（再适当放一点途量）（4）120平方以上的大电缆的电流密度要更低一些，断路器：（1）断路器选择：电机的额定电流乘以2.5倍，整定电流是电机的1.5倍就可以了,这样保证频繁启动,也保证短路动作灵敏。热继电器？热继电器的整定值是电机额定电流是1.1倍。交流接触器：交流接触器选择是电机流的2.5倍。这样可以保证长期频繁工作。其他答案根据电流来选择但一定要留有余量看电机的铭牌，电流有好大，只有热继电器要选合适的，其它东西的电流大一倍就可以了。主要取决与电动机的功率,也就是工作电流的大小,交流接触器的额定电流应该比电动机的启动电流要大些,空气开关应大于或等于接触器的额定电流,热继电器一般有调节范围,应该把电动机的工作电流包括在热继电器电流调整的范围内即可.电缆可根据电机电流的大小及长度进行选择,15KW内近距离每平方毫米铜电缆可带3.5KW左右. 额定功率就是电动机铭牌上标注的的功率,计算公式是电流等于功率除以（1.732乘以电压乘以功率因数再乘以效率）功率因数一般选0.85，效率一般选取0.9.

教你认识交流接触器

结构与工作原理 (一)如图l所示为交流接触器的外形与结构示意图。交流接触器由以下四部分组成：图1 CJ10-20型交流接触器

壳等。电磁式接触器的工作原理如下：线圈通电后，在铁芯中产生磁通及电磁吸力。此电磁吸力克服弹簧反力使得衔铁吸合，带动触点机构动作，常闭触点打开，常开触点闭合，互锁或接通线路。线圈失电或线圈两端电压显著降低时，电磁吸力小于弹簧反力，使得衔铁释放，触点机构复位，断开线路或解除互锁。（二）直流接触器直流接触器的结构和工作原理基本上与交流接触器相同。在结构上也是由电磁机构、触点系统和灭弧装置等部分组成。由于直流电弧比交流电弧难以熄灭，直流接触器常采用磁吹式灭弧装置灭弧。交流接触器的分类及基本参数 1．交流接触器的分类交流接触器的种类很多，其分类方法也不尽相同。按照一般的分类方法，大致有以下几种。 ①按主触点极数分可分为单极、双极、三极、四极和五极接触器。单极接触器主要用于单相负荷，如照明负荷、焊机等，在电动机能耗制动中也可采用；双极接触器用于绕线式异步电机的转子回路中，起动时用于短接起动绕组；三极接触器用于三相负荷，例如在电动机的控制及其它场合，使用最为广泛；四极接触器主要用于三相四线制的照明线路，也可用来控制双回路电动机负载；五极交流接触器用来组成自耦补偿起动器或控制双笼型电动机，以变换绕组接法。 ②按灭弧介质分可分为空气式接触器、真空式接触器等。依靠空气绝缘的接

交流接触器结构与工作原理

1一灭弧罩 2一触点压力弹簧片 3一主触点 4一反作用弹簧5一线圈 6一短路环 7一静铁心 8一弹簧 9一动铁心 10一辅助常开触点 11一辅助常闭触点（1）电磁机构电磁机构由线圈、动铁心(衔铁)和静铁心组成，其作用是将电磁能转换成机械能，产生电磁吸力带动触点动作。（2）触点系统包括主触点和辅助触点。主触点用于通断主电路，通常为三对常开触点。辅助触点用于控制电路，起电气联锁作用，故又称联锁触点，一般常开、常闭各两对。（3）灭弧装置容量在10A以上的接触器都有灭弧装置，对于小容量的接触器，常采用双断口触点灭弧、电动力灭弧、相间弧板隔弧及陶土灭弧罩灭弧。对于大容量的接触器，采用纵缝灭弧罩及栅片灭弧。（4）其他部件包括反作用弹簧、缓冲弹簧、触点压力弹簧、传动机构及外壳等。电磁式接触器的工作原理如下：线圈通电后，在铁芯中产生磁通及电磁吸力。此电磁吸力克服弹簧反力使得衔铁吸合，带动触点机构动作，常闭触点打开，常开触点闭合，互锁或接通线路。线圈失电或线圈两端电压显著降低时，电磁吸力小于弹簧反力，使得衔铁释放，触点机构复位，断开线路或解除互锁。（二）直流接触器直流接触器的结构和工作原理基本上与交流接触器相同。在结构上也是由电磁机构、触点系统和灭弧装置等部分组成。由于直流电弧比交流电弧难以熄灭，直流接触器常采用磁吹式灭弧装置灭弧。交流接触器的分类及基本参数 1．交流接触器的分类交流接触器的种类很多，其分类方法也不尽相同。按照一般的分类方法，大致有以下几种。

①按主触点极数分可分为单极、双极、三极、四极和五极接触器。单极接触器主要用于单相负荷，如照明负荷、焊机等，在电动机能耗制动中也可采用；双极接触器用于绕线式异步电机的转子回路中，起动时用于短接起动绕组；三极接触器用于三相负荷，例如在电动机的控制及其它场合，使用最为广泛；四极接触器主要用于三相四线制的照明线路，也可用来控制双回路电动机负载；五极交流接触器用来组成自耦补偿起动器或控制双笼型电动机，以变换绕组接法。 ②按灭弧介质分可分为空气式接触器、真空式接触器等。依靠空气绝缘的接触器用于一般负载，而采用真空绝缘的接触器常用在煤矿、石油、化工企业及电压在660V和1140V等一些特殊的场合。 ③按有无触点分可分为有触点接触器和无触点接触器。常见的接触器多为有触点接触器，而无触点接触器属于电子技术应用的产物，一般采用晶闸管作为回路的通断元件。由于可控硅导通时所需的触发电压很小，而且回路通断时无火花产生，因而可用于高操作频率的设备和易燃、易爆、无噪声的场合。 2．交流接触器的基本参数（1）额定电压指主触点额定工作电压，应等于负载的额定电压。一只接触器常规定几个额定电压，同时列出相应的额定电流或控制功率。通常，最大工作电压即为额定电压。常用的额定电压值为220V、380V、660V等。（2）额定电流接触器触点在额定工作条件下的电流值。380V三相电动机控制电路中，额定工作电流可近似等于控制功率的两倍。常用额定电流等级为5A、10A、20A、40A、60A、100A、150A、250A、400A、600A。（3）通断能力可分为最大接通电流和最大分断电流。最大接通电流是指触点闭合时不会造成触点熔焊时的最大电流值；最大分断电流是指触点断开时能可靠灭弧的最大电流。一般通断能力是额定电流的5～10倍。当然，这一数值与开断电路的电压等级有关，电压越高，通断能力越小。（4）动作值可分为吸合电压和释放电压。吸合电压是指接触器吸合前，缓慢增加吸合线圈两端的电压，接触器可以吸合时的最小电压。释放电压是指接触器吸合后，缓慢降低吸合线圈的电压，接触器释放时的最大电压。一般规定，吸合电压不低于线圈额定电压的85％，释放电压不高于线圈额定电压的70% （5）吸引线圈额定电压接触器正常工作时，吸引线圈上所加的电压值。一般

交流接触器的作用

交流接触器 1 用途的分类接触器是一种自动化的控制电器。接触器主要用于频繁接通或分断交、直流电路，具有控制容量大，可远距离操作，配合继电器可以实现定时操作，联锁控制，各种定量控制和失压及欠压保护，广泛应用于自动控制电路，其主要控制对象是电动机，也可用于控制其它电力负载，如电热器、照明、电焊机、电容器组等。接触器按被控电流的种类可分为交流接触器和直流接触器。这里主要介绍常用的交流接触器。交流接触器又可分为电磁式和真空式两种。 2 型号说明 (1)以上型号为标准型号，近年来，新开发了B系列交流接触器，其型号为BXX。 (2)电磁式交流接触器型号为CJ。真空式交流接触器型号为CZ。 3 电磁式交流接触器的结构和工作原理 (1)结构：接触器主要由电磁系统、触点系统、灭弧系统及其它部分组成。 ①电磁系统：电磁系统包括电磁线圈和铁心，是接触器的重要组成部分，依靠它带动触点的闭合与断开。 ②触点系统：触点是接触器的执行部分，包括主触点和辅助触点。主触点的作用是接通和分断主回路，控制较大的电流，而辅助触点是在控制回路中，以满足各种控制方式的要求。 ③灭弧系统：灭弧装置用来保证触点断开电路时，产生的电弧可靠的熄灭，减少电弧对触点的损伤。为了迅速熄灭断开时的电弧，通常接触器都装有灭弧装置，一般采用半封式纵缝陶土灭弧罩，并配有强磁吹弧回路。 ④其它部分：有绝缘外壳、弹簧、短路环、传动机构等。 (2)工作原理：当接触器电磁线圈不通电时，弹簧的反作用力和衔铁芯的自重使主触点保持断开位置。当电磁线圈通过控制回路接通控制电压(一般为额定电压)时，电磁力克服弹簧的反作用力将衔铁吸向静铁心，带动主触点闭合，接通电路，辅助接点随之动作。 4 交流接触器的选用与运行维护

交流接触器如何选择

————————————————————————————————作者：————————————————————————————————日期：

交流接触器如何选择根据电路中负载电流的种类选择。交流负载应选用交流接触器，直流负载应选用直流接触器，如果控制系统中主要是交流负载，直流电动机或直流负载的容量较小，也可都选用交流接触器来控制，但触点的额定电流应选得大一些。 1、选择接触器的类型根据电路中负载电流的种类选择。交流负载应选用交流接触器，直流负载应选用直流接触器，如果控制系统中主要是交流负载，直流电动机或直流负载的容量较小，也可都选用交流接触器来控制，但触点的额定电流应选得大一些。 2、选择接触器主触头的额定电压其次接触器主触头的额定电压应等于或大于负载的额定电压。 3、选择接触器主触头的额定电流被选用接触器主触头的额定电流应不小于负载电路的额定电流。也可根据所控制的电动机最大功率进行选择。如果接触器是用来控制电动机的频繁启动、正反或反接制动等场合，应将接触器的主触头额定电流降低使用，一般可降低一个等级。 4、根据控制电路要求确定吸引线圈工作电压和辅助触点容量如果控制线路比较简单，所用接触器的数量较少，则交流接触器线圈

的额定电压一般直接选用380V或220V。如果控制线路比较复杂，使用的电器又比较多，为了安全起见，线圈的额定电压可选低一些，这时需要加一个控制变压器。直流接触器线圈的额定电压应视控制回路的情况而定。而一系列、同一容量等级的接触器，其线圈的额定电压有好几种，可以选线圈的额定电压和直流控制电路的电压一致。直流接触器的线圈是加直流电压，交流接触器的线圈一般是加交流电压。有时为了提高接触器的最大操作频率，交流接触器也有采用直流线圈的。如果把直流电压的线圈加上交流电压，因阻挠太大，电流太小，则接触器往往不吸合。如果将交流电压的线圈加上直流电压，则因电阻太小，电流太大，会烧坏线圈。下面请看交流接触器选型指南！

交流接触器的应用

交流接触器的应用 1. 接触器的用途与分类接触器是一种应用广泛的开关电器接近开关DPRI 。接触器主要用于频繁接通或分断交、直流主电路和大容量的控制电路，可远距离操作，配合继电器可以实现定时操作，联锁控制及各种定量控制和失压及欠压保护，广泛应用于自动控制电路，其主要控制对象是电动机，也可用于控制其它电力负载，如电热器、照明、电焊机、电容器组等。接触器按被控电流的种类可分为交流接触器和直流接触器。这里主要介绍常用的交流接触器。交流接触器又可分为电磁式和真空式2种。 2. 电磁式交流接触器 2.1 电磁式交流接触器的结构和工作原理 2.1.1 结构：接触器主要由电磁系统、触点系统、灭弧系统及其它部分组成。 (1)电磁系统：电磁系统包括电磁线圈和铁心，是接触器的重要组成部分，依靠它带动触点的闭合与断开。 (2)触点系统：触点是接触器的执行部分，包括主触点和辅助触点。主触点的作用是接通和分断主回路，控制较大的电流，而辅助触点是在控制回路中，以满足各种控制方式的要求。 (3)灭弧系统：灭弧装置用来保证触点断开电路时，产生的电弧可靠的熄灭，减少电弧对触点的损伤。为了迅速熄灭断开时的电弧，

通常接触器都装有灭弧装置，一般采用半封式纵缝陶土灭弧罩，并配有强磁吹弧回路。 (4)其它部分：有绝缘外壳、弹簧、短路环、传动机构等。 2.1.2 工作原理：当接触器电磁线圈不通电时，弹簧的反作用力和衔铁芯的自重使主触点保持断开位置。当电磁线圈通过控制回路接通控制电压(一般为额定电压)时，电磁力克服弹簧的反作用力将衔铁吸向静铁心，带动主触点闭合，接通电路，辅助接点随之动作。 2.2 交流接触器的选用原则 2.2.1 主回路触点的额定电流应大于或等于被控设备的额定电流，控制电动机的接触器还应考虑电动机的起动电流。为了防止频繁操作的接触器主触点烧蚀，频繁动作的接触器额定电流可降低使用。 2.2.2 接触器的电磁线圈额定电压有36Ｖ、110Ｖ、220Ｖ、380Ｖ等，电磁线圈允许在额定电压的80%～105%范围内使用。 2.3 交流接触器的运行维护 2.3.1 运行中检查项目：(1) 通过的负荷电流是否在接触器额定值之内；(2) 接触器的分合信号指示是否与电路状态相符；(3) 运行声音是否正常，有无因接触不良而发出放电声；(4) 电磁线圈有无过热现象，电磁铁闭锁电磁铁的短路环有无异常。(5) 灭弧罩有无松动和损伤情况；(6) 辅助触点有无烧损情况；(7) 传动部分有无损伤；(8) 周围运行环境有无不利运行的因素，如振动过大、通风不良、尘埃过多等。

接触器的选型与使用

接触器的选型与使用接触器是一种通用性很强的自动电磁式开关电器，可用于频繁操作和远距离的控制。文章简要介绍了接触器的选用原则、安装及使用。 [关键词]电磁系统触点系统线圈选型与使用 0、引言接触器是一种通用性很强的自动电磁式开关电器，是电力拖动与自动控制系统中重要的低压电器。它可以频繁地接触和分段交直流主电路及大容量控制电路。其主要控制对象是电动机，也可以控制其他设备，如电焊机、电阻炉和照明器具等电力负荷。它利用电磁力的吸合和反向弹力作用使接触点闭合和分断，从而使电路接通和断开。它具有欠电压释放保护和零压保护，控制容量大，可用于频繁操作和远距离的控制。且工作可靠，寿命长，性能稳定，维护方便。接触器不能切断短路电流，因此通常与熔断器配合使用。 1、接触器的工作原理与结构组成接触器主要由电磁系统、触点系统、灭弧系统及其它部分组成。 (1)电磁系统：电磁系统包括电磁线圈和铁心，是接触器的重要组成部分，依靠它带动触点的闭合与断开。 (2)触点系统：触点是接触器的执行部分，包括主触点和辅助触点。主触点的作用是接通。 (3)分断主回路，控制较大的电流，而辅助触点是在控制回路中，以满足各种控制方式的要求。 (4)灭弧系统：灭弧装置用来保证触点断开电路时，产生的电弧能可靠的熄灭，减少电弧对触点的损伤。为了迅速熄灭断开时的电弧，通常接触器都装有灭弧装置，一般采用半封式纵缝陶土灭弧罩，并配有强磁吹弧回路。 (5)其它部分：绝缘外壳、弹簧、短路环、传动机构等。工作原理：当线圈通电时，静铁心产生电磁吸力，将动铁心吸合，由于触头系统是与动

铁心联动的，因此动铁心带动三条动触片同时运行，触点闭合，从而接通电源。当线圈断电时，吸力消失，动铁心联动部分依靠弹簧的反作用力而分离，使主触头断开，切断电源。 2、交流接触器的选用原则接触器作为通断负载电源的设备，接触器的选用应按满足被控制设备的要求进行，除额定工作电压与被控设备的额定工作电压相同外，被控设备的负载功率、使用类别、控制方式、操作频率、工作寿命、安装方式、安装尺寸以及经济性是选择的依据。选用原则如下： (1)交流接触器的电压等级要和负载相同，选用的接触器类型要和负载相适应。 (2)负载的计算电流要符合接触器的容量等级，即计算电流小于等于接触器的额定工作电流。接触器的接通电流大于负载的启动电流，分断电流大于负载运行时分断需要的电流，负载的计算电流要考虑实际工作环境和工况，对于启动时间长的负载，半小时峰值电流不能超过约定发热电流。 (3)按短时的动、热稳定校验。线路的三相短路电流不应超过接触器允许的动、热稳定电流，当使用接触器断开短路电流时，还应校验接触器的分断能力。 (4)接触器吸引线圈的额定电压、电流及辅助触头的数量、电流容量，应满足控制回路接线要求。要考虑接在接触器控制回路的线路长度，一般推荐的操作电压值，接触器要能够在85％～110％的额定电压下工作。如果线路过长，由于电压降太大，接触器线圈对合闸指令有可能不起反映；由于线路电容太大，可能对跳闸指令不起作用。 (5)根据操作次数校验接触器所允许的操作频率。如果操作频率超过规定值，额定电流应该加大一倍。 (6)短路保护元件参数应该和接触器参数配合选用。 (7)接触器和其它元器件的安装距离要符合相关国标，要考虑维修和走线距离。 (8)有特殊要求情况下交流接触器的选用 ①防晃电型交流接触器电力系统由于雷击、短路后重合闸以及单相人为短时故障接地后自动恢复等原因使供电系统晃电，晃电时间一般在几秒以下。

交流接触器类别代号及典型用途举例

交流接触器类别代号及典型用途举例 AC－1类接触器是用来控制无感或微感负载、电阻炉 AC－2类接触器是用来控制绕线式感应电动机的起动、分断 AC－3类接触器是用来控制笼型感应电动机的起动、运转中分断；鼠笼电机起、停止，制动；接通2-3倍额定电流和断开额定电流 AC－4类接触器是用来控制笼型感应电动机的起动、反接制动或反向运转、点动；鼠笼电机频繁起、停止，制动；接通4-6额定电流和断开2-3倍额定电流。 AC－5a类接触器是用来控制放电灯的通断 AC－5b类接触器是用来控制白炽灯的通断 AC－6a类接触器是用来控制变压器的通断 AC－6b类接触器是用来控制电容器组的通断 AC－7a类接触器是用来控制家用电器和类似用途的低感负载 AC－7b类接触器是用来控制家用的电动机负载 AC－8a类接触器是用来控制具有手动复位过载脱扣器的密封制冷压缩机中的电动机 AC－8b类接触器是用来控制具有自动复位过载脱扣器的密封制冷压缩机中的电动机典型负载不同的用电设备设备其负载性质和通断过程的电流变化相差很大，对接触器要求不同，常用负载有以下几种 1、电热元件负载：对电加热元件负载中用的线绕电阻元件，其接通电流可达到额定电流的1.4倍，如电烘箱及电热空调等设备。若考虑到网络电压升高10%，则电阻元件的工作电流也将相应增大。因此选择，在选择接触器的额定工作电流时应予以考虑。这类负载被划分在AC1使用类别中 2、照明装置当接通照明装置中白炽灯负载时，有较大的冲击电流产生，约为额定电流的15倍，若考虑到允许电压升高10%，电流也相应增加。这类负载被划分在AC-5b中.

其它不同照明灯，其接通时的冲击电流值和起动时间不同，负载功率因数也不等于1，它们被划分在AC-5a使用类别中。 3、低压变压器负载当接通低压变压器时，会出现一个持续时间甚短的峰值电流，可达到变压器额定电流的15-20倍，它与变压器的绕组布置及铁芯特性有关。例如，用于电焊机上变压器，操作是在变压器的次级侧通过电焊条将电路短路来接通电源的，电焊机使用时频繁地产生突发性强电流，从而使变压器初级侧开关装置承受很大的应力。在此情况下，必须知道变压器输出额定工作电流、电焊条短路电流及焊接频率等参数和操作条件，这类负载被划分在AC-6a使用类别中. 4、电容器负载接通电容器时产生瞬态充电过程，充电电流可达到很高的数值，同时伴随着频率可从几百到几千赫的震荡，因此，它对开关电器提出了严峻的要求。接通电容器对电流的振幅和频率，由电路的电网电压、电容器容量及电路中的电抗值所决定，并与此馈电变压器和连接导线的截面、长度有关。为了较经济地切换电容器，并防止在不利的工作下使开关电器的触头发生接通熔焊，一般可在电容器及支路中串入附加电感或电阻以限制电流，并减少小电路时对电网的影响，此类被划分在AC-6bk中。 5、电动机负载电动机是最常见的负载之一绕线式电动机起动时，在转子电路中接入电阻以限制起动电流。但不同负载起动时间不同，负载越重起动时间越长。用于绕线式电动机切换的接触器以属于AC-2使用类型。鼠笼式电动机一般采用直接起动，起动电流衰减后随后流过的是稳态电流Ie，一般鼠笼式电动机起动电流IA为4-8倍的影碟机额定电流IN。电动机的空载电流 IO=(0.95-.2)Ie，正常负载下的起动时间小于10秒，重载起动时间可大于10秒。用于切换鼠笼式电动机正常启动和在运转中分断的接触器属于AC－３使用类型。而运行在鼠笼式电动机正常启动并同时进行反接制动，或者是反向运转，点动情况下的接触器，因其接通电流和分断电流均是电动机的启动电流。这种工作类别的开关电器属于AC－４，它比AＣ－３工作类别有要求严酷得多。

交流接触器结构与工作基础学习知识原理

交流接触器结构与工作原理 (一)如图l所示为交流接触器的外形与结构示意图。交流接触器由以下四部分组成：图1 CJ10-20型交流接触器 1一灭弧罩2一触点压力弹簧片3一主触点4一反作用弹簧 5一线圈6一短路环7一静铁心8一弹簧9一动铁心 10一辅助常开触点11一辅助常闭触点（1）电磁机构电磁机构由线圈、动铁心(衔铁)和静铁心组成，其作用是将电磁能转换成机械能，产生电磁吸力带动触点动作。（2）触点系统包括主触点和辅助触点。主触点用于通断主电路，通常为三对常开触点。辅助触点用于控制电路，起电气联锁作用，故又称联锁触点，一般常开、常闭各两对。

（3）灭弧装置容量在10A以上的接触器都有灭弧装置，对于小容量的接触器，常采用双断口触点灭弧、电动力灭弧、相间弧板隔弧及陶土灭弧罩灭弧。对于大容量的接触器，采用纵缝灭弧罩及栅片灭弧。（4）其他部件包括反作用弹簧、缓冲弹簧、触点压力弹簧、传动机构及外壳等。电磁式接触器的工作原理如下：线圈通电后，在铁芯中产生磁通及电磁吸力。此电磁吸力克服弹簧反力使得衔铁吸合，带动触点机构动作，常闭触点打开，常开触点闭合，互锁或接通线路。线圈失电或线圈两端电压显著降低时，电磁吸力小于弹簧反力，使得衔铁释放，触点机构复位，断开线路或解除互锁。（二）直流接触器直流接触器的结构和工作原理基本上与交流接触器相同。在结构上也是由电磁机构、触点系统和灭弧装置等部分组成。由于直流电弧比交流电弧难以熄灭，直流接触器常采用磁吹式灭弧装置灭弧。交流接触器的分类及基本参数 1．交流接触器的分类交流接触器的种类很多，其分类方法也不尽相同。按照一般的分类方法，大致有以下几种。 ①按主触点极数分可分为单极、双极、三极、四极和五极接触器。单极接触器主要用于单相负荷，如照明负荷、焊机等，在电动机能耗制动中也可采用；双极接触器用于绕线式异步电机的转子回路中，起动时用于短接起动绕组；三极接

B型接触器快速选型表

第 1 页共 14 页 B 系列交流接触器快速选型表 –

B系列交流接触器技术数据和性能第 2 页共14 页

B系列交流接触器技术数据和性能第 3 页共14 页

B系列交流接触器可配用的辅助触头第 4 页共14 页

B、K系列交流触器主要技术参数用途 B系列交流接触器用于AC50或60Hz电路中，供远距离接通与分断电力线路或频繁地控制交流电动机用。与T纱列热过载继电器配用或组成MSB电磁起动器，可以保护电动机的过载和断相。 B25C，B30C，B50C，B63C，B75C切换电容器接触器主要适用于交流50Hz，额定电压380V的补偿回路中接通和分断电力电容器，以调整用电系统的功率因素，接触器具有抑制涌流能力，使接通时的涌流蜂值不大于额定工作电流的20，适用工作条件与B系列接触器相同。 B25C-B75C切换电容器接触器，由于就在B系列交流接触器产品上派生形成的，因此其技术性能指标除机械寿命及电寿命外，其余技术能均与B系列交流接触器同一电流规格的产品相同。该产品采用了二组装配在接触器二侧的特殊辅助触头和限流及强制泄放电阻组成，当投入电容器时，先由串有限流电阻的辅助触头闭合，使电容器的充电涌入电流限制在电容额定电流ln的20内，紧接着，接触器主触头闭合，使第二次出现的浪涌电流也限制在20倍以内。这种结构要原先采用的接触器+限流了电抗器，省略一组接触器和电抗器，投资费用有较大的节约。该种类接触器摒弃了CJ16，CJ19系列接触器的强制放电电阻，导致电容器第二次投时剩余电压过高，以致于以发生接触器限流电阻烧毁，至触点熔焊的缺点，加装了强制放电电阻，当接触器将运行的电容器切离电网后，接触器的特殊辅助触头的常闭触头闭合，将电容器通过强制放电电阻短接放电，以保证电容器在第二次重新投放时其剩余电压不大于50V满足技术条件的要求，避免了限流电阻烧毁及接触器主触头熔焊。B25C-B75C5个电流规格的切换电容器接触器，设计先进新颖，工作可靠性高，技术经济指标高，就补偿电容柜中不可缺少的元器件。 K系列交流接触器适用于AC50Hz或60Hz，电压至660V电流至75A电路中，供远距离接通与分断电力线路工作或频繁地控制交流电动机用。与T系列热继电器配有或组成电磁起动器可用作电动机的过载和断相保护。产品符合ICE947和GB1408等标准。工作环境海拔不超过2000米；周围空气温度不高于40℃及不低于-5℃ 与垂直面倾斜度不超过5度；周围空气不应受尘埃、烟灰、有害气体、蒸气或含盐气体等污染。技术性能与参数 B系列交流接触器技术性能第 5 页共14 页

交流接触器的选用方法.

交流接触器的选用方法电动机如何选用热继电器和接触器电动机接触器热元件的选择：口决：电动机选接流，两倍额电流求；电动机选热件，一点二五额流算；一倍额流来整定，过载保护有保证。说明：一般交流接触器的额定电流按电动机额定电流的1.3～2倍选择，口决中取最大值。电动机过负荷保护采用热继电器时，继电器的额定电流通常不小于电动机额定电流的1.1～1.25倍，整定值按电动机1倍电流整定。转贴：热继电器的选用方法为使热继电器能真正起到保护作用，必须要正确选用热继电器。过去大家都习惯按电动机额定电流来选用热继电器，实际上这样是不够确当的，如果保护一台重载起动的电动机，只按电动机额定电流选用，那么电动机在起动时热继电器就要脱扣，造成误动作。因此在选用热继电器时，要考虑几个基本条件。（一）电动机的容量和电压是选择热继电器的主要依据。（二）按电动机所带负载性质来选用；例如是轻载还是重载，是长期工作还是短期工作等等。（三）电动机的起动时间及起动电流倍数，是选用热继电器的重要依据。如果负载惯性居大起动时间长，所选用的热继电器的整定电流应比电动机额定电流稍高，才能达到正确保护。如果出厂的整定电流与选用值有差距，可用调节凸轮调到合适值。（四）我国目前生产的热继电器，基本上适用于轻载起动长期工作，或间断长期工作的电动机保护。对反复短时工作的电动机的保护，只有一定的适应性，而对密集起动正反转工作，及转子反接制动的电动机，则不能起到充分保护作用，在选用热继电器时必须注意这一点。例1 有一台电压380伏20千瓦电动机，拖动脱水离心机，用补偿器降压起动，起动电流为额定电流的2.5（40 x2.5=100安），起动时间为40秒然后进入满载运行。试问热继电器如何选择？刻度电流如何整定？解：由热继电器特性知，当刻度电流倍数为2.5倍时，动作时间小于2分钟。根据给定的条件电动机起动电流为100安，起动时间40秒，所以应将电流调到40安，电动机在40秒内起动，热继电器不会动作。同时考虑到电动机在满载运行过程中可能发生1.2倍额定电流的过载情况，所以热继电器的额定电流选得比电动机额定电流大一点，故选用 JR0-60/3型热继电器。这样选择，一方面可以使电动机能正常起动，同时当电动机发生1.2倍额定电流的过载情况时热继电器在20分钟内切断电源，起到保护作用。例2 在上例中如果电动机的起动电流为额定电流的6倍时，起动时间仍为40秒，试问热继电器的刻度电流如何调整？解：这时电动机的起动电流为40x6=240安。如果刻度电流仍调到40安，这样热继电器大于5秒后就动作，因此电动机就无法起动。JR0-60/3型热继电器额定电流最大调节范围40~63安，因此，在起动前应将热继电器的刻度电流调到63安，这时（63x4=252＞240安）整定电流倍数约为4。电动机起动时热继电器就不会动作。起动后，再调整到4 0安，这时整定电流倍数为63/40=1.58倍，如果电动机发生1.58倍额定电流的过载，热继电器能在小于20分钟的时限内切断电源，电动机可受到过载保护。接触器的选用应按满足被控制设备的要求进行，除额定工作电压应与被控设备的额定电压相同外，被控设备的负载功率、使用类别、操作频率、工作寿命、安装方式及尺寸以及经济性等是选择的依据。 1、控制电热设备用交流接触器的选用
