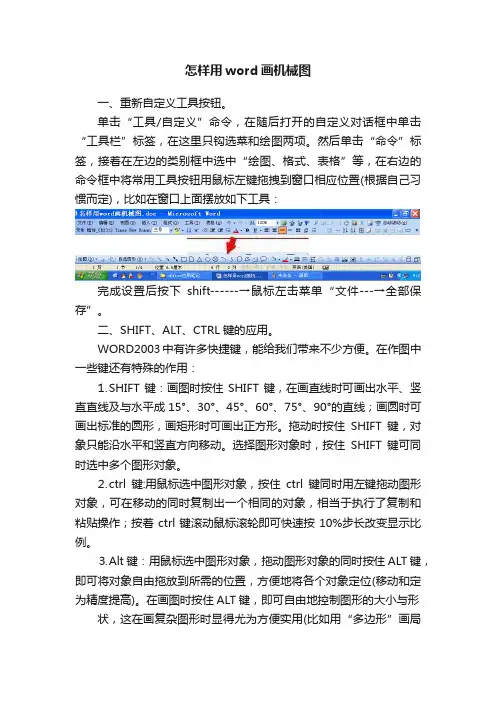

用word机械制图实例

机械制图基本知识和技巧.

1 常用绘图工具、用品及仪器 “工欲善其事，必先利其器”。正确地选择和使用绘图工具和用品是学好《制图》课程的前提。常用的绘图工具和用品共有10种，现一一介绍给大家 一、常用绘图工具 1、图板： 图板是用来固定图纸的矩形木板。其要求： （1）板面平整、光滑； （2）左侧的“导边”应平直。 ＃常用图板规格： 0号（900mm×1200mm）、1号（600mm×900mm）、2号（450mm×600mm） 2、丁字尺： 丁字尺由“尺头”和“尺身”组成。 ＃其用途： （1）与图板配合来画平行线。 （2）与图板、三角板配合来画角度线、垂直线。 3、三角板： 一副三角板由两块三角板组成，一块45o，另一块30o（或60o）。 ＃其用途： （1）与丁字尺配合来画垂直线、倾斜线（15o倍数角的角度线）：45o、30o、60o、75o、105o和15o等， （2）两块三角板配合来画已知直线的平行线或垂直线。 4、比例尺： 比例尺俗称“三棱尺”，共有六种常用的比例刻度，是供绘制不同尺寸比例的图形所用的。 注意：比例尺不能当作直尺来画线使用，只能用于量取不同比例的尺寸。

5、曲线板： 曲线板是用于绘制不规则的非圆曲线的工具（可正、反两面使用）。 其使用方法： （1）至少保证4个点（或4个以上的点）与曲线板的边缘相吻合，才能连接这4个点（或4个以上的点）。 （2）两段之间应有重复。 二、常用的绘图用品 1、铅笔： 铅笔分：硬、中、软三种。其标号有：6H、5H、4H、3H、2H、H、HB、B、2B、3B、4B、5B、6B共13种。其中：6H为最硬，HB为中等硬度，6B为最软。 铅笔的选择与使用： （1）绘制底稿时，应使用H或2H铅笔，并削成尖锐的圆锥形； （2）绘制图形时，应使用B或HB铅笔，并削成四棱柱形（扁铲形）。 （3）铅笔应从没有标号的一端开始使用，以便保留铅笔的软硬标号。 2、绘图纸： 绘图纸有正、反面之分，绘图时，应选用正面画图。其识别方法：用橡皮擦拭几下，不易起毛的一面就是正面，或采用观察法，反光较亮的一面就是正面。 三、常用绘图仪器 1、分规： 分规是用来截取尺寸、等分线段或圆周的工具。 其使用方法：两针尖并拢时应对齐。。 2、圆规： 圆规是用来画“圆”或“圆弧”的工具。 （1）其附件有：钢针插脚、铅芯插脚、鸭嘴插脚、延长杆等。

机械制图期末试卷A

滁州学院07机制07数控机械制图期末试A 一、单项选择题(每小题2或者3分，共26分) （在每小题的多个备选答案中，选出一个正确答案，并将正确答案的序号填在题干的括号内。错选、多选或未选均无分。） 1.GB的正确含义是（B）(2分) A.国际标准代号 B.国家标准代号 C.某公司标准代号 D.某行业标准代号 2.表面粗糙度代号的正确标注是（D ）(2分) 3.当两圆柱直径相等且轴线垂直相交时，相贯线的空间形状是（ D ）(2分) A.直线 B.圆 C.椭圆 D.双曲线 4.下列尺寸正确标注的图形是( D ) (2分) 5．下列图中，正确表示正平面投影的图是（A）(2分) 6．下列图中，正确的重合剖面图是（C）(2分) 7．下列四组视图中，正确的一组视图是（C）(2分)

8．下列图中，螺孔尺寸标注正确的图是（B）(2分) 9．下列四组视图中，正确的一组视图是（D）(2分) 10．下列四组视图中，尺寸标注正确的一组视图是（C）(2分) 11.已知主、俯视图，正确的视图是( A)(3分)

12.已知主、俯视图，正确的视图是( A)(3分) 二、双项选择题（本大题共3小题，每小题3分，共9分） 在每小题列出的五个备选项中有两个是符合题目要求的，请将其代码填写在题后的括号内。错选、多选、少选或未选均无分。 13．在下列的五组视图中，其正确的两组视图是（ D B） 14．在下列的五组视图中，其正确的两组视图是（A C）

15.在下列五组视图中，正确的两组视图是( A D )（3分） 三、作图题（65分）（说明：作图题要求用合适的铅笔保留作图线。） 16.作出由直线AB与BC构成的平面上的直线DE的正面投影。(6分) 17.求△ABC与△EFG的交线。(7分) 第16题图第17题图 18.已知立体的主视图与俯视图，完成其左视图。（10分） 19.标注组合体的尺寸。(只需要作出尺寸界限和尺寸线，不要标注具体的数值。) (10分)

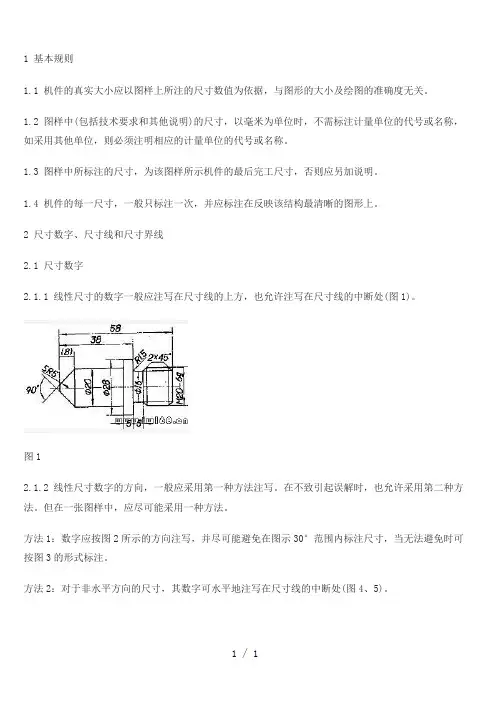

机械制图尺寸标注

机械制图尺寸标注 1 基本规则 ①机件的真实大小是以图样上所注的尺寸数据为依据。（缺漏尺寸是不能加工的） ②图样中的尺寸（包括技术要求和其他说明）以毫米为单位，不标注单位符号（或名称），如果采用其他单位，则应注明相应的単位符号。(YAO) ③图样中所注的尺寸，为该图样所示机件的最后完工尺寸，否则应另加说明。（留量加工为双点划线，也属于表面结构标注） ④机件的每一个尺寸，一般只标注一次，并应标注在反映该结构最清晰的图形上。（重复标注加括号） ⑤表面结构表示是根据机件的使用要求作出判断而定，采用最经济的加工方法得到是最好的。 ⑥公差配合选用优先配合，特殊的是带轮键槽。典型的配合特性：温差法，温差法和压入法，压入法，手锤打入，手锤轻轻打入，木槌装卸，加油后用手旋进，手旋进，手推滑进，手轻推进。H6-23部。 ⑦几何公差：应按照功能要求给定几何公差，同时考虑制造和检测上的要求。但不一定要指明应采用的特定的加工，测量或检验方法。对要素规定的几何公差确定了公差带，该要素应限定在公差带之内。 ⑧装配图是标示产品及其组成部分的连接装配关系的图样。它是

进行设计，装配，检验，安装，调试和维修时所必需的重要技术文件。图形，尺寸，技术要求，零件号（明细栏），标题栏五大重要方面。 ⑨包装图优先选择CAD工程制图。图形文字，序号，术语，代号及计量单位等应符合有关标准的规定。（储运方式的特殊要求）⑩完整，正确，清晰，合理，美观。（对自己高要求） 基准对齐标注。 总是忘记了Φ。

粗糙度，向视图沿箭头指向方向看去，剖切符号的注法。 IT与JS的零件使用要求，形公差的等级。

形位公差与基准的位置标注，箭头指向;还有就是Φ总是忘记了。

机械制图标注常用符号大全

机械制图标注常用符号

序号 符号名称 符号绘制标准 应用示例 1 GB/T 1182-2008 基准符号。 涂黑三角形及中轴线可任意变换位置，方框和字母只允许水平放置不允许歪斜；方框外边的连线也只允许在水平或铅垂两个方向画出。 2 GB/T 4458.4-2003； 标注正方形结构尺寸时在尺寸前面加注正方形符号。 高度h=3.5mm 3 GB/T 4458.4-2003； 标注弧长时在尺寸前面加注弧长符号。 高度h=R=3.5mm 4 GB/T 4458.4-2003；GB/T 16675.2-1996 尺寸注法； 沉孔或锪平符号。 高度h=3.5mm 5 GB/T 4458.4-2003； GB/T 16675.2-1996 尺寸注法； 沉孔或锪平深度符号。 高度h=3.5mm

GB/T 16675.2-1996 尺寸注法； 埋头孔符号。 高度h=3.5mm 机械制图尺寸标注常用标准符号 序号符号名称符号绘制标准应用示例7 GB/T 15754-1995 锥度符号或莫氏锥 度注法。 高度h=3.5mm 8 JB/T 5061-2006 定位支撑符号。 高度h=3.5mm 9 JB/T 5061-2006 辅助支撑符号。 高度h=3.5mm 10 JB/T 5061-2006 辅助支撑符号。 高度h=5mm

中心孔符号。 高度h=3.5mm； 高度H1=5mm。 12 JB/T 8555-2008 热 处理技术要求在零 件图样上的表示方 法。粗糙度符号的三 角形部分为测量点 符号。可随图形进行 缩放。 汇编人：质管办标准化管理员郑家贵2011年8月25日 机械制图基础知识 一、.图线GB/T 4457.4-2002 GB/T 17450-1998

机械制图—期末考试试题卷

机械制图—期末考试试题卷 一、选择题（共20分，每题2分） 1、图纸的幅面代号有（）种 A、2种 B、3种 C、4种 D、5种 2、对同一部件，下列哪一比例绘制的图形比例最大（） A、1:2 B、1:4 C、4:1 D、2:1 3、当直线、平面垂直于投影面时，其在该投影面上的投影具有（） A、积聚性 B、类似性 C、实形性 D、平行性 4、下列四中税法中，选择一种正确的答案（） A、AB是一般位置直线，BC是水平线，CD是正垂线； B、AB是正垂线，BC是正平线，CD是侧垂线 C、AB是水平线，BC是一般位置直线，CD是正平线 D、AB是侧平线，BC是侧垂线，CD是水平线 5、选择正确的左视图（） 6、标题栏一般位于图幅的（） A、左下角 B、右下角 C、右上方 D、左上方 7、标注尺寸的尺寸线是（） A、点划线 B、虚线 C、细实线 D、粗实线 8、下列说法正确的是（） A、表示表面用去除材料的方法获得的表面粗糙度 B、表示表面用不去除材料的方法获得的表面粗糙度 C、表示表面用任何方法获得表面粗糙度 D、表示表面用去除材料的方法获得的表面粗糙度 9、下列尺寸正确标注的是（）

10、不可见轮廓线用（）表示 A、细实线 B、粗实线 C、点划线 D、虚线 二、填空题（共30分，每空1分） 1、平面图形中所注尺寸，按作用可分为和。 2、组合体的读图方法有和。 3、截交线的性质为、、。 4、图样的基本表示方法有、、、、、。 5、局部视图和局部剖视图的边界应以或为界。 6、根据投射线和轴测投影面相对位置的不同，轴测投影可分为、。 7、正投影的基本特性有、、。 8、组合体的组合形式一般分为、、三种形式。 9、圆柱、圆锥等回转体的定形、定位尺寸应尽量标注在投影图上。 10、尺寸数字应尽量标注在尺寸线的和。 11、尺寸不可标注成封闭的。 12、侧垂线与H面与V面与W面（平行、垂直、倾斜）。 三、作图题（共50分） 1、已知物体的两视图，补画第三视图。（10分） 2、已知物体的主、俯视图，补画左视图（10分）。 3、求作圆柱、圆锥相贯线的投影（20分）。

机械制图识图基本知识1

机械制图基本知识 一.零件图的作用与内容 1.零件图的作用 任何机械都是由许多零件组成的，制造机器就必须先制造零件。零件图就是制造和检验零件的依据，它依据零件在机器中的位置和作用，对零件在外形、结构、尺寸、材料和技术要去等方面都提出了一定的要求。 2.零件图的内容 一张完整的零件图应该包括以下内容，如图1所示 图1 INT7 2”的零件图 （1）标题栏 位于图中的右下角，标题栏一般填写零件名称、 标题栏 技术要求

材料、数量、图样的比例，代号和图样的责任人签名和单位名称等。标题栏的方向与看图的方向应一致。 （2）一组图形用以表达零件的结构形状，可以采用视图、剖视、剖面、规定画法和简化画法等表达方法表达。 （3）必要的尺寸反映零件各部分结构的大小和相互位置关系，满足零件制造和检验的要求。 （4）技术要求给出零件的表面粗糙度、尺寸公差、形状和位置公差以及材料的热处理和表面处理等要求。 二、视图 基本视图:物体向６个基本投影面(物体在立方体的中心，投影到前后左右上下6个方向)投影所得的视图，他们是他们是:

前视图（主视图）、左视图、右视图、顶视图、底视图及后视 图。 三、全剖半剖 为了辅助了解物体内部结构及相关参数，有时候需要对物体进行剖切所得的视图分为全剖视图和半剖视图。 全剖视图：用剖切面完全的剖开物体所得到的剖视图称为全剖试图

半剖视图：当物体具有对称平面时，向垂直于对称平面的投影面上投影所得的图形，可以对中心线为界，一半画成剖视图，另一半画成视图，称为半剖视图。 四、尺寸及其标注

1、尺寸的定义：以特定单位表示线性尺寸值的数值 2、尺寸的分类： 1）基本尺寸通过它应用上、下偏差可计算出极限尺寸的尺寸。 2）实际尺寸通过测量获得的尺寸。 3）极限尺寸一个尺寸允许的两个极端，其中最大的一个称为最大极限尺寸；较小的一个称为最小极限尺寸。 4）尺寸偏差最大极限尺寸减其基本尺寸的所得的代数差称为上偏差；最小极限尺寸减其基本尺寸所得代数差称为下偏差。上下偏差统称为极限偏差，偏差可正可负。 5）尺寸公差简称公差最大极限尺寸减去最小极限尺寸之差，它是允许尺寸的变动量。尺寸公差永为正值 ；其中Φ20为基本尺寸，0.81为公差。0.5为上偏差，-0.31例如：Φ200.5 -0.31 为下偏差。20.5和19.69分别为最大最小极限尺寸。 6）零线 在极限与配合图中，表示基本尺寸的一条直线，以其为基准确定偏差和公差。 7)标准公差 极限与配合制中，所规定的任一公差。国家标准中规定，对于一定的基本尺寸，其标准公差共有20个公差等级。 公差分为CT 、IT、JT 3个系列标准。CT系列为铸造公差标准，IT是ISO 国际尺寸公差，JT为中国机械部尺寸公差

机械制图期末考试及答案

*1、剖视图的种类可分为（）视图、（）视图和局部剖视图。 答案：全剖；半剖 2、金属材料的剖面线应以适当角度绘制，最好画成与主要轮廓或剖面区域的对称线成（）角，互相平行，间隔均匀的（）线。 答案：45゜；平行细实 3、剖切面的种类可分为（）剖切面、（）的剖切面、几个相交的剖切面。 答案：单一；几个平行； 4、当机件具有对称平面时，在垂直于对称平面上投影所得的图形，可以（）为界，一半画成剖视图，一半画成（）。 答案：对称中心线；视图 5、机件的某一部分向基本投影面投影而得的视图称为（）视图，其断裂边界应以（）线表示。 答案：局部视图；波浪 6、在局部剖视图中，波浪线不能与轮廓线（），也不能（）轮廓线之外。 答案：重合（叠）；超出 7、假想用剖切平面将机件的某处切断，仅画出断面的图形，称为（），简称（）。 答案：断面图；断面 8、画在视图轮廓线之外的断面，称为（）断面；画在视图轮廓线之内的断面，称为（）断面。 答案：移出；重合 9、移出断面的轮廓线用（）线绘制；重合断面的轮廓线用（）线绘制。 答案：粗实；细实 10、当视图的轮廓线与重合断面的轮廓线（）时，视图的轮廓线仍需完整的画出，不可（）。答案：重合（叠）；间断 11、将机件的部分结构，用大于原图形所采用的比例画出的图形，称为（）图；放大部位用（）线圈出。 答案：局部放大；细实 12、肋板、轮辐及薄壁结构，（）剖切时，一律不画剖面线，并用（）线将它们与相邻结构分开。答案：纵向；粗实 13、较长机件采用折断画法后，其长度应按（）标注尺寸，断裂边缘常用（）线画出。 答案：实长；波浪 14、按一定规律分布的相同结构，只需画出几个完整的结构，其余用（）线相连或标明中心位置并注明（）。 答案：细实；总数 15局部放大图上标注的比例是指（）的线性尺寸与（）相应要素的线性尺寸之比。 答案：放大图形；实际机件 二、选择题：（每题2分） 1、用剖切面完全地剖开机件所得的视图称（）视图。 （A）全剖(B)半剖 (C) 局部剖(D) 断面 2、用剖切面局部地剖开机件所得的视图称（）视图。

机械制图--常见部件的尺寸标注原则及方法

规范的尺寸标注过程 平面图形的绘制方法及尺寸标注 平面图形的尺寸分析 平面图形中的尺寸按其作用可分为定形尺寸和定位尺寸两种，而定形尺寸或定位尺寸的标注必须找一个合适的基准，按基准功能的不同，又分为主要基准和辅助基准。 何为定形尺寸、何为定位尺寸？ ◇确定构成平面图形的基本图元形状大小的尺寸称为定形尺寸。如直线段的长度、圆及圆弧的直径或半径、倾斜线的角度大小等。图4.3.1中的Φ10、Φ20、Φ7、Φ16、R9、R15、R22及60°等为定形尺寸。 ◇确定构成平面图形的基本图元之间相对位置的尺寸称为定位尺寸。如图4.3.1中的 25、8、6和43为定位尺寸。 对平面图形来说，一般用一条水平线和竖直线分别作为竖直方向和水平方向的主要基准。一般平面图形中常用的主要基准可以是对称图形的对称中心线、较大圆的中心线或较长的直线，有时特殊点（如圆心）也可以作为尺寸基准。如

图4.3.1平面图形的水平方向和竖直方向的主要基准为Φ10（Φ20）的竖直和水平中心线。 平面图形的线段分析 平面图形是由线段（一般为直线与圆弧）组成。根据图形中所标注的尺寸和线段间的连接关系，图形中的线段可以分为已知线段、中间线段，连接线段三种。 何为已知线段、何为中间线段、何为连接线段？ ◇具有完整的定形和定位尺寸的线段称为已知线段。根据图形中所注的尺寸就能将其画出。如图4.3.1中的Φ10、Φ20、Φ7、Φ16圆及下边和右边直线段。 ◇定形尺寸完整，而定位尺寸不全的线段称为中间线段。作图时，除需要图形中标注的尺寸外，还需根据它与其他线段的一个连接关系才能画出。如图 4.3.1中的R22圆弧及倾斜60°的直线段。 ◇只有定形尺寸，没有定位尺寸的线段称为连接线段。作图时，除需要图形中标注的定形尺寸外，还需根据它与其他线段的两个连接关系才能画出。如图4.3.1中的R15和R9圆弧。 总结根据分析，可以归纳出：当已知线段确定之后，两已知线段中间有多条线段连接时，中间线段可多可少可有可无，连接线段只能有一段。 平面图形的作图步骤 ◇分析平面图形结构及其尺寸，确定基准和线段类型； ◇画基准线,如图4.3.1； ◇画已知线段，如图4.3.1； ◇明确中间线段的连接关系，画出中间线段，如图4.3.1； ◇明确连接线段的连接关系，画出连接线段，如图4.3.1； ◇检查整理图形（手工绘图时，按先圆弧后直线的顺序加深图线；计算机绘图时，应编辑确定各种线段的有效长度）。 平面图形尺寸标注的一般过程 如图4.3.1 ◇分析平面图形结构，选定基准（尤其注意图形的对称性）；

机械制图期末考试复习题 答案

一、选择题（共20分，每小题1分） 1、用下列比例分别画同一个机件，所绘图形最大的比例是（）。 A．1:1 B．1:5 C．5:1D．2:1 2、国家标准中规定标题栏正常情况下应画在图纸的（）。 A．左上角B．左下角 C．右上角D．右下角 3、图纸的幅面代号有（）种。 A．3种B．5种 C．4种D．6种 4、图形上标注的尺寸数字表示（）。 A．画图的尺寸B．随比例变化的尺寸 C．机件的实际尺寸D．图线的长度尺寸 5、在尺寸标注中，尺寸线为（）。 A．粗实线B．细实线 C．细点画线D．双点画线 6、绘制连接圆弧图时，应确定（）。 A．切点的位置 B．连接圆弧的圆心 C．先定圆心再定切点 D．连接圆弧的大小。 7、当直线、平面与投影面垂直时，其在该投影面上的投影具有（）。A．积聚性 B．类似性 C．实形性 8、物体左视图的投影方向是（）。 A．由前向后B．由右向左 C．由左向右D．由后向前 9、俯视图反映了物体的什么方位（）。 A．上下B．左右 C．上下前后D．前后左右 10、在下列四种说法中，选择一种正确的答案。（） A．AB是水平线，BC是一般位置直线，CD是正平线 B．AB是正垂线，BC是铅垂线，CD是侧垂线 C．AB是侧平线，BC是一般位置直线，CD是水平线

D ．AB 是正平线，BC 是侧平线，CD 11、垂直于H 面且与V 面、W 面倾斜的平面称为（ ）。 A ．正垂面 B ．铅垂面 C ．侧垂面 D ．一般面 12、机械图样中可见轮廓线和棱边线采用下列哪种线型。（ ） A 细实线 B 粗实线 C 细虚线 D 波浪线 13、一机件真实长为50，宽为30.，若采用2：1的比例绘制到大图上，标注时其长、宽分别应标为（ ） A 100，30 B 50，30 C 25,15 D 100 ，60 14、选择正确的左视图。 （ b ） (d) (c)(b)(a) 17、选择正确的左视图。 （ c ） 18、选择正确的左视图。 （ b ） (d) (c)(b)(a) 19 （ c ）

机械制图基本知识

青岛市技师学院课时授课计划 编号：QGJ-QR-JW-50L 版本：A/0 流水号：课时授课计划（一体化）

可见轮廓线 尺寸线及尺寸界线 剖面线、过渡线 重合断面的轮廓线 不可见轮廓线 轴线、对称中心线 断裂处的边界线 视图与剖视图的分界线同波浪线 限定范围表示线 相邻辅助零件的轮廓线轨迹线、中断线 极限位置的轮廓线 允许表面处理的表示线

平行。角度的尺寸界线应沿径向引出。 （2）尺寸线 尺寸线由细实线和箭头组成。 尺寸线用细实线绘制在尺寸界线之间, 如图1-7（a ）所示。尺寸线必须单独画出，不能与图线重合或在其延长线上，如图1-7（b ）中尺寸3和8的尺寸线，并应尽量避免尺寸线之间及尺寸线与尺寸界线之间相交，图1-7（b ）尺寸14和18标注不正确。 标注线性尺寸时，尺寸线必须与所标注的线段平行，相同方向的各尺寸线的间距要均匀，间隔应大于7mm ，以便注写尺寸数字和有关符号。标注角度和弧长时，尺寸线应画成圆弧，圆心是该角的顶点，尺寸线不得用其他图线代替。 24 8 16 18 14 R42×φ4 箭头尺寸线数字尺寸界限 2-R416 8 24 3 φ4 18 14 (a)正确 (b)错误图1-7 标注尺寸的要素 尺寸线终端有两种形式：箭头和细斜线。 箭头适用于各种类型的图形，箭头尖端与尺寸界线接触，不得超出也不得离开，如图1-9所示。 （a ）箭头的画法 （b ）正确注法 （c ）错误注法 图1-9 箭头画法 箭头的尾部宽度等于图形中可见轮廓线的宽度b ，长度约为 4b ～5b 。箭头的位置应与尺寸界线接触，不得留有间隙。细45° 斜线的方向和画法如图1-8所示，当尺寸线终端采用斜线形式 时，尺寸线与尺寸界线必须相互垂直，并且同一图样中只能采用 一种尺寸线终端形式。画箭头地方不够时，允许用圆点或斜线代 替箭头，也可用单边箭头。 （3）尺寸数字 讲解， 结讲解 强的画法

机械制图及公差配合范例

1.轴套类零件 这类零件一般有轴、衬套等零件，在视图表达时，只要画出一个基本视图再加上适当的断面图和尺寸标注，就可以把它的主要形状特征以及局部结构表达出来了。为了便于加工时看图，轴线一般按水平放置进行投影，最好选择轴线为侧垂线的位置。 在标注轴套类零件的尺寸时，常以它的轴线作为径向尺寸基准。由此注出图中所示的Ф14 、Ф11（见A-A断面）等。这样就把设计上的要求和加工时的工艺基准（轴类零件在车床上加工时，两端用顶针顶住轴的中心孔）统一起来了。而长度方向的基准常选用重要的端面、接触面（轴肩）或加工面等。 如图中所示的表面粗糙度为Ra6.3的右轴肩，被选为长度方向的主要尺寸基准，由此注出13、28、1.5和26.5等尺寸；再以右轴端为长度方向的辅助基，从而标注出轴的总长96。 2.盘盖类零件 这类零件的基本形状是扁平的盘状，一般有端盖、阀盖、齿轮等零件，它们的主要结构大体上有回转体，通常还带有各种形状的凸缘、均布的圆孔和肋等局部结构。在视图选择时，一般选择过对称面或回转轴线的剖视图作主视图，同时还需增加适当的其它视图（如左视图、右视图或俯视图）把零件的外形和均布结构表达出来。如图中所示就增加了一个左视图，以表达带圆角的方形凸缘和四个均布的通孔。

在标注盘盖类零件的尺寸时，通常选用通过轴孔的轴线作为径向尺寸基准，长度方向的主要尺寸基准常选用重要的端面。 3.叉架类零件 这类零件一般有拨叉、连杆、支座等零件。由于它们的加工位置多变，在选择主视图时，主要考虑工作位置和形状特征。对其它视图的选择，常常需要两个或两个以上的基本视图，并且还要用适当的局部视图、断面图等表达方法来表达零件的局部结构。踏脚座零件图中所示视图选择表达方案精练、清晰对于表达轴承和肋的宽度来说，右视图是没有必要的，而对于T字形肋，采用剖面比较合适。

机械制图全部符号及表示含义

2D Solid 二维实体 2D 实面 2D Wireframe 二维线框 3D Array 三维阵列 3D 阵列 3D Dynamic View 三维动态观察 3D 动态检视 3d objects 三维物体 3D 物件 3D Orbit 三维轨道 3D 动态 3D Orbit 三维动态观察 3D 动态 3D Studio 3D Studio 3D Studio 3D Viewpoint 三维视点 3D 检视点 3dpoly 三维多段线 3D 聚合线 3dsin 3DS 输入 3D 实体汇入 3DSolid 三维实体 3D 实体 3dsout 3DS 输出 3D 实体汇出 abort 放弃中断 abort 中断中断 absolute coordinates 绝对坐标绝对座标 abut 邻接相邻 accelerator key 加速键快速键 access 获取存取 acisin ACIS 输入 ACIS 汇入 acisout ACIS 输出 ACIS 汇出 action 操作动作 active 活动（的）作用中 adaptive sampling 自适应采样最适取样 add 添加加入 Add a Printer 添加打印机新增印表机 Add mode 添加模式 Add Plot Style Table 添加打印样式表 Add Plot Style Table 添加打印样式表 Add Plotter 添加打印机 Add Plotter 添加打印机 Add to Favorites 添加到收藏夹加入我的最爱 ADI ADI(Autodesk 设备接口) ADI (Autodesk 设备介面) adjacent 相邻相邻 Adjust 调整调整 Adjust Area fill 调整区域填充调整区域填满 AdLM (Autodesk License Manager) AdLM（Autodesk 许可管理器）Administration dialog box 管理对话框管理对话方块Advanced Setup Wizard 高级设置向导进阶安装精灵 Aerial View 鸟瞰视图鸟瞰视景 affine calibration 仿射校准关系校正 alert 警告警示 alias 别名别名 aliasing 走样锯齿化 align 对齐对齐 aligned dimension 对齐标注对齐式标注 alignment 对齐(方式) 对齐 allocate 分配配置 Altitude 标高高度

机械制图期末试卷及答案

Xxxxxxxxxxxx职业教育中心2017秋数控、汽修专业《机械制图》期末试卷 注意事项 1.考试时间：90分钟。 2.请首先按要求在试卷标封处填写您的班级、姓名、学号。 3.请仔细阅读各种题目的回答要求，在规定位置填写答案。 4.不要在试卷上乱写乱画，不要在标封区填写无关内容。 一、填空题（每题分，共20分） 1.工程常用的投影法分为两类?中心投影法和?平行投影法? ，其中正投影法属于?平行投影法投影法。 2.在工程技术中为了准确地表达机械、仪器、建筑物等物的形状、结构和大小，根据投影原理及有关规定画出的图形，叫做?三视图?。 3.三视图之间的投影规律是：主、俯视图___长对正?____、主、左视图??高平齐??、俯、左视图??宽相等??。 4.图样中，机件的可见轮廓线用?粗实线? 画出，不可见轮廓线用? 细虚线画出，尺寸线和尺寸界限用? 细实线 ? 画出，对称中心线和轴线用??细点划线? 画出。 5.已知点A(30、10、20)，则点A距V面为10，距H面为 20，距W面为30。 6.尺规绘图的方法和步骤有，1：??画图前的准备工作 ? 2：??画底稿 ?，3：??? 描深??。 4：?标注及填写标题栏?。 7.尺寸标注中的符号：R 表示半径尺寸??，Φ表示?直径尺寸?。 8.曲面基本体包含：?圆柱，?圆锥? 和?球体，??圆环等基本体。 9.图样中汉字的书写通常采用?长仿宋体字体。 10.标注尺寸的四要素??尺寸线?? 、??尺寸界线? ??尺寸数字? 和??箭头? 。。11.比例是??图形? 与? 实物? 相应要素的线性尺寸之比，在画图时应量采用??原值? 的比例，须要时也可采用放大或缩小的比例，其中1：2为??缩小? 比例，2：1为??放大? 比例。无论采用哪种比例，图样上标注的应是机件的?实际? 尺寸。 12．平面图形中的尺寸，按其作用可分为??定形尺寸和 ???定位尺寸? 两类。 13．已知定形尺寸和定位尺寸的线段叫??已知线段? ；有定形尺寸，但定位尺寸不全的线段叫?中间线段? ；只有定形尺寸没有定位尺寸的线段叫??连接线段? 。 二、选择题（每题1分，共10分） 1.投影面垂直线有（C）反映实长。 A.一个投影 B．两个投影 C.三个投影Ｄ．四个投影 2.下列符号中表示强制国家标准的是（C）。 A． GB/T B． GB/Z 3.可见轮廓线采用（ A ）来绘制。 A．粗实线 B．虚线 C.细实线 4.列比例当中表示放大比例的是（ B）。 A．1：1 B． 2：1 ：2 5.标注球的直径时应在尺寸数字前加（ B）。 A．R B．ΦΦ 6.下列比例当中表示缩小比例的是（ C ）。 A．1：1 B． 2：1 ：2 7.械制图中一般不标注单位，默认单位是（A）。 A．㎜ B．㎝ 8. 垂直于H面的平面称为（ B ） A、正垂面 B、铅垂面 C、水平面 9.角度尺寸在标注时，文字一律（ A ）书写。 A．水平 B．垂直 C.倾斜 10.题栏一般位于图纸的（ A）。 A．右下角 B．左下角 C.右上角 三、作图题（共70分） 1.根据立体图补画投影图和图线。（8分）

机械制图尺寸标注讲解

机械设计中尺寸标注类知识 1.轴套类零件 这类零件一般有轴、衬套等零件，在视图表达时，只要画出一个基本视图再加上适当的断面图和尺寸标注，就可以把它的主要形状特征以及局部结构表达出来了。为了便于加工时看图，轴线一般按水平放置进行投影，最好选择轴线为侧垂线的位置。 在标注轴套类零件的尺寸时，常以它的轴线作为径向尺寸基准。由此注出图中所示的Ф14 、Ф11（见A-A断面）等。这样就把设计上的要求和加工时的工艺基准（轴类零件在车床上加工时，两端用顶针顶住轴的中心孔）统一起来了。而长度方向的基准常选用重要的端面、接触面（轴肩）或加工面等。 如图中所示的表面粗糙度为Ra6.3的右轴肩，被选为长度方向的主要尺寸基准，由此注出13、28、1.5和26.5等尺寸；再以右轴端为长度方向的辅助基，从而标注出轴的总长96。 2.盘盖类零件 这类零件的基本形状是扁平的盘状，一般有端盖、阀盖、齿轮等零件，它们的主要结构大体上有回转体，通常还带有各种形状的凸缘、均布的圆孔和肋等局部结构。在视图选择时，一般选择过对称面或回转轴线的剖视图作主视图，同时还需增加适当的其它视图（如左视图、右视图或俯视图）把零件的外形和均布结构表达出来。如图中所示就增加了一个左视图，以表达带圆角的方形凸缘和四个均布的通孔。

在标注盘盖类零件的尺寸时，通常选用通过轴孔的轴线作为径向尺寸基准，长度方向的主要尺寸基准常选用重要的端面。 3.叉架类零件 这类零件一般有拨叉、连杆、支座等零件。由于它们的加工位置多变，在选择主视图时，主要考虑工作位置和形状特征。对其它视图的选择，常常需要两个或两个以上的基本视图，并且还要用适当的局部视图、断面图等表达方法来表达零件的局部结构。踏脚座零件图中所示视图选择表达方案精练、清晰对于表达轴承和肋的宽度来说，右视图是没有必要的，而对于T字形肋，采用剖面比较合适。

机械制图基本常识及术语

机械制图基本常识 一、制图 1、机械制图是用图样确切表示机械的结构形状、尺寸大小、工作原理和技术要求的学科。图样由图形、符号、文字和数字等组成，是表达设计意图和制造要求以及交流经验的技术文件，常被称为工程界的语言。 2、在机械制图标准中规定的项目有：图纸幅面及格式、比例、字体和图线等。在图纸幅面及格式中规定了图纸标准幅面的大小和图纸中图框的相应尺寸。比例是指图样中的尺寸长度与机件实际尺寸的比例，除允许用1:1的比例绘图外，只允许用标准中规定的缩小比例和放大比例绘图。 3、机械图样主要有零件图和装配图，此外还有布置图、示意图和轴测图等。零件图表达零件的形状、大小以及制造和检验零件的技术要求；装配图表达机械中所属各零件与部件间的装配关系和工作原理；布置图表达机械设备在厂房内的位置；示意图表达机械的工作原理，如表达机械传动原理的机构运动简图、表达液体或气体输送线路的管道示意图等 4、表达机械结构形状的图形，常用的有视图、剖视图和断面图（旧称剖面图）等。视图是按正投影法即机件向投影面投影得到的图形。按投影方向和相应投影面的位置不同，视图分为主视图、俯视图和左视图、右视图、仰视图、后视图等，布局如下： 仰视图 右视图主视图左视图后视图 俯视图 如果是标准视图布局，不需标注视图名称，如不能按标准视图排列，应在视图上方标出视图名称“X”向，在相应的视图附近用箭头指明投影方向，并注上同样的字母。 视图主要用于表达机件的外部形状。图中看不见的轮廓线用虚线表示。机件向投影面投影时，观察者、机件与投影面三者间有两种相对位置。机件位于投影面与观察者之间时称为第一角投影法。投影面位于机件与观察者之间时称为第三角投影法。两种投影法都能同样完善地表达机件的形状。中国国家标准规定采用第一角投影法。 剖视图是假想用剖切面剖开机件，将处在观察者与剖切面之间的部分移去，将其余部分向投影面投影而得到图形。剖视图主要用于表达机件的内部结构。剖面图则只画出切断面的图形。断面图常用于表达杆状结构的断面形状。

2019机械制图期末试卷及答案

院长签字： 任课教师签字： 日期： 日期： 2019机械制图期末试卷及答案 大学201 -201 学年第 学期期末考试 学院：____________专业：____________班级：____________ 姓名：____________学号：____________考场：____________成绩：____________ 机械制图 （满分100分，考试时间120分钟） 一、填空：（每空1分共15分） 1. 装配图的四个内容是：1）一组视图；2）必要的尺寸；3）技术要求；4）标题栏。 2．Φ306 7 h G 是配合代号，是基轴制，标注在装配图上。 3．Φ50k8是轴的尺寸公差带代号，标注在零件图上。 4．零件图上的尺寸标注的要求是：准确、完整、清晰和合理。 5．装配图上的必要尺寸是：规格、装配、安装、总体尺寸和重要尺寸。 6．零件图上的技术要求主要包括：尺寸公差、形位公差、表面粗糙度和热处理等。 7．当用CAD 绘制零件图时，标注尺寸公差带代号的方法是：选择下拉菜单中修改 →对象→ 文字→ 编辑，再选择所要标注的尺寸，弹出“文字编辑器”，在尺寸数值前后输入要标注的内容，在上、下偏差之间输人符号“ ∧” ，并选中使其高亮显示，按下“a/b ”按钮，上、下偏差便堆叠。 8．当用CAD 绘制剖视图时，画剖面线的方法是：单击“绘图”工具栏中 按钮，或在“绘图”菜单中选择“图案填充（H) ”菜单项，弹出“图案填充和渐变色”对话框，在该列表中选择“用户定义”。调整角度和间距，选择填充区域单击“添加：拾取点，按钮，点击的区域一定是封闭的区域且其边界在屏幕上可见。单击“预览”满意后单击“确定”按钮，结束命令，从而绘制剖面线。 9．当用CAD 绘制零件图时，标注形位公差带代号的方法是： 在标注工具栏中单击“快速引线”按钮，在要标注处画好引线后，再按“公差”按钮。系统自动弹出“形位公差”对话框，单击黑色框会自动弹出符号或选项，白色文本框中可输入数字或文字。 10.国家标准规定公差带由标准公差和基本偏差组成，标准公差决定公差带的大小，基本偏差决定公差带相对零线的位置。 11．根据配合的松紧程度，配合类别可分为间隙配合、过渡配合和过盈配合。 12．配合尺寸7750 f H Φ和7 7 50h H Φ的松紧程度不同。 13．为了避免装配时表面互相干涉，两零件在同一方向上只应有一个接触面。 14．机器上常见的装置通常有：螺纹防松装置、滚动轴承固定装置、密封装

机械制图完整案例

干机械设计这一行的入门和不可缺少的资料[38P] 1.轴套类零件 这类零件一般有轴、衬套等零件，在视图表达时，只要画出一个基本视图再加上适当的断面图和尺寸标注，就可以把它的主要形状特征以及局部结构表达出来了。为了便于加工时看图，轴线一般按水平放置进行投影，最好选择轴线为侧垂线的位置。 在标注轴套类零件的尺寸时，常以它的轴线作为径向尺寸基准。由此注出图中所示的Ф14 、Ф11（见A-A断面）等。这样就把设计上的要求和加工时的工艺基准（轴类零件在车床上加工时，两端用顶针顶住轴的中心孔）统一起来了。而长度方向的基准常选用重要的端面、接触面（轴肩）或加工面等。 如图中所示的表面粗糙度为Ra6.3的右轴肩，被选为长度方向的主要尺寸基准，由此注出13、28、1.5和26.5等尺寸；再以右轴端为长度方向的辅助基，从而标注出轴的总长96。 2.盘盖类零件 这类零件的基本形状是扁平的盘状，一般有端盖、阀盖、齿轮等零件，它们的主要结构大体上有回转体，通常还带有各种形状的凸缘、均布的圆孔和肋等局部结构。在视图选择时，一般选择过对称面或回转轴线的剖视图作主视图，同时还需增加适当的其它视图（如左视图、

右视图或俯视图）把零件的外形和均布结构表达出来。如图中所示就增加了一个左视图，以表达带圆角的方形凸缘和四个均布的通孔。 在标注盘盖类零件的尺寸时，通常选用通过轴孔的轴线作为径向尺寸基准，长度方向的主要尺寸基准常选用重要的端面。 3.叉架类零件 这类零件一般有拨叉、连杆、支座等零件。由于它们的加工位置多变，在选择主视图时，主要考虑工作位置和形状特征。对其它视图的选择，常常需要两个或两个以上的基本视图，并且还要用适当的局部视图、断面图等表达方法来表达零件的局部结构。踏脚座零件图中所示视图选择表达方案精练、清晰对于表达轴承和肋的宽度来说，右视图是没有必要的，而对于T字形肋，采用剖面比较合适。

机械制图与CAD期末试卷

河源理工学校2014～2015学年度第一学期期末考试 《机械制图与CAD》试卷（A卷答案） 考试形式：统一考试，闭卷 试卷适用班级（专业）：14级机械类专业 出卷教师：叶启明 班级：学号：姓名：__________成绩：____ ____ 一、填空题（共30分，每题2分） 1.国家标准规定基本图幅有五种, 代号分别是 A0 、A1、 A2 、A3、 A4 。 2.完整的尺寸由尺寸数字、尺寸界线和尺寸数字等要素组成。 3.图样中的尺寸以毫米/mm 为单位时，不需要标注计量单位的代号和名称。 4.比例是指图样中图形与其实物相应要素的线性尺寸之比。已知某零件图的比例为5:1，则该比例为放大比例；绘制图样时，尽量采用原值比例。 5.机械制图当中常用的线型有粗实线、细实线、细点画线等，可见轮廓线采用粗实线线，尺寸线，尺寸界线采用细实线线，轴线，中心线采用细点画线。 6.我国机械制图中的三视图是主视图、俯视图、左视图。 7.平面体有棱柱、_棱锥__、棱锥台三种。 二、选择题（共30分，每题3分） 1.下列符号中表示强制国家标准的是（ C ） A． GB/T B． GB/Z 2.不可见轮廓线采用（ B ）来绘制。 A．粗实线B．虚线 C.细实线 3.在标注球的直径时应在尺寸数字前加（ C ）

A．R B．ΦΦ 4.下列比例当中表示缩小比例的是（ C ） A．1：1 B． 2：1 ：2 5.标题栏一般位于图纸的（ A ） A．右下角B．左下角 C.右上角 6.标注球面直径时，应在数字前加注符号（ D ） A、S B、R C、SR D、SΦ 7.下列尺寸正确标注的图形是（ C ） 8.已知带有圆孔的球体的四组投影，正确的一组是（ D ） 9.已知物体的主、俯视图，正确的左视图是（ A ） 10.已知物体的主、俯视图，正确的左视图是（ A ）

机械制图期末考试试题

机电专业一年级《机械制图》期末试题 班级学号姓名 一、填空题（50×1分=50分） 1、螺纹的五要素是、、、、。只有当内、外螺纹的五要素时，它们才能互相旋合。 2．外螺纹的规定画法是：大径用表示，小径用表示，终止线用表示。在剖视图中，内螺纹的大径用表示，小径用表示，终止线用表示。不可见螺纹孔，其大径、小径和终止线都用表示。 3．一螺纹的标注为M24×1.5，表示该螺纹是螺纹，其大径为，螺距为，旋向为。粗牙普通螺纹，大径24，螺距3，中、顶径公差带代号都为6g，左旋，中等旋合长度，其螺纹代号为，该螺纹为螺纹。 4．一螺纹的标注为Tr20×8(P4)-7e,是螺纹，是20，为4，线数为线，旋向为旋，7e为公差带代号，旋合长度为等。 5．省略一切标注的剖视图，说明它的剖切平面通过机件的。 6．机器零件按其形体结构的特征一般可分为四大类，它们是、、、。 7．表面粗糙度是评定零件的一项技术指标，常用参数是，其值越小，表面越；其值越大，表面越。 8．配合分为、、三类。配合的基准制有和两种。优先选用。 9．一张完整的零件图应包括下列四项内：、、 、。 10．图样中的图形只能表达零件的，零件的真实大小应以图样上所注的为依据，与图形的大小及绘图的准确程度关。 11．尺寸标注中的符号：R表示，φ表示，Sφ表示，t表示，C表示。 二、选择题（10×3=30分） 1.有一左旋梯形螺纹，其公称直径为30，螺距为6，导程12,其代号应为（） A. M 30 × 6 B. Tr30×12(p6)LH C. G1/2A D. Tr30×p6 2.判断B－B断面图，正确的答案是（） 3．下列各图中，合理的钻孔工艺结构是（） A B C D 4．正确的内外螺纹旋合画法如图（） A B C D

《机械制图》教学案例

《机械制图》教学案例 螺纹 机加教研室：韩家贺

螺纹 一、螺纹的基本知识 导入新课：谁能举出螺纹在生活中使用的例子？ 生1：在水管、暖气管的连接中。 生2：在钢笔、圆珠笔、圆规中都有螺纹。。 师：对，那什么是螺纹呢？ 生：（略）。读课本的概念。 师：好，螺纹是沿螺旋线形成的，那什么是螺旋线，螺旋线是怎样形成的呢？ 生：（略） 师：下面我们看个动画。 播放课件进行演示。总结这就是螺旋线的形成。 从而引出螺纹定义。（板书） 师：螺纹是怎样加工的呢？ 播放课件 [设计意图：学生对螺纹的认识来源于生活。通过此方式，使学生识认了螺纹的生成与用途，提高了学生学习的兴趣。通过课件的播放，增加形象性和直观性。] 二、螺纹的基本要素 师：接下来我们来看如何描述螺纹，也就是螺纹的基本要素，有五个。 1、螺纹牙型（板书） 师：什么是牙型呢？。 生；（略）。观看课件，进行讲解，并且说明若表达牙型一般用局部视图和局部放大图。 螺纹的牙型通常有三角形、矩形、梯形、锯齿形等。三角形螺纹用于联接，而矩形、梯形、锯齿形螺纹用于传动。具体的应用我们到学分类时再讲。 师：下面我们看螺纹的第二个基本要素。 2、螺纹的直径（1）大径d或D

（2）小径d 1或D 1 （3）中径d 2或D 2 师：下课后，我要买个8个的螺丝钉，那8指的是那个直径呢？ 生：大径。 师：对，进而引出： （4）公称直径指螺纹大径的基本尺寸（板书） 让学生通过钢笔杆上的螺纹加深对螺纹直径的认识。 师：下面我们看螺纹的第三个基本要素。 3、线数n （1）单线螺纹（2）多线螺纹（板书、讲解） 师：同学们，谁能举出生活中单线和多线螺纹的应用？ 生1：电视机架上联接螺栓是单线螺纹。 生2；水杯盖上螺纹是多线螺纹。 师：对，下面我们看螺纹的第四和第五个基本要素。 4、导程与螺距离 观看课件，并讲解，引导学生得出 螺纹导程=螺距×线数（板书） 5、旋向（1）右旋螺纹（2）左旋螺纹（板书、讲解） 讲解判断方法 师：下面再请几位同学举出右旋螺纹和左旋螺纹在生活中的应用。 生1：水龙头开关处是右旋螺纹。 生2；煤气瓶压力口处是左旋螺纹。 师：对，很好。上述五项基本要素中改变其中一项，就会得到不同规格的螺纹。 （1）标准螺纹（2）特殊螺纹（3）非标准螺纹（板书） [设计意图：通过此方式，使学生加深了对螺纹的基本要素的认识，同时学会对螺纹分类。] 三、掌握螺纹的规定画法
