平焊法兰与对焊法兰的标准及选用方法
平焊法兰与对焊法兰都有带衬环的与不带衬环的两种。当设备是由不锈钢制作时，采用碳钢法兰7加不锈钢衬环，可以节省不锈钢。使用法兰标准确定法兰尺寸时，必须知道法兰的公称直径与公称压力。压力容器法兰的公称直径与压力容器的公称直径取同一系列数值。例如DN 1000mm的压力容器，应当配用DN 1000mm的压力容器法兰。
法兰公称压力的确定与法兰的最大操作压力、操作温度以及法兰材料有关。因为在制定法兰尺寸系列、计算法兰厚度时，是以16MnR在200℃时的机械性能为基准制定的。所以规定以此基准所确定的法兰尺寸，在200℃时，它的最大允许操作压力就认为是具有该尺寸法兰的公称压力。例如，所谓公称压力PNO.6MPa的法兰，就是指具有这样一种具体尺寸的法兰，该法兰是用16MnR制造的，在200℃时，它的最大允许操作压力是0.6MPa。如果把这个PN0.6MPa的法兰用在高于200℃的条件下，那么它的最大操作压力将低于它的公称压力0.6MPa。
反之，如果将它用于低于200℃的条件下，仍按200℃确定其最高工作压力。如果把法兰的材料改为Q235-A，那么Q235一A钢的机械性能比16MnR差，这个公称压力PN0.6MPa 的法兰，即使是在200℃时操作，它的最大允许操作压力也将低于它的公称压力。反之，如果把法兰的材料由16MnR改为15MnVR，那么，由于15MnVR的机械性能优于16MnR，这个公称压力PN0.6MPa的法兰，在200℃操作时，它的最大允许操作压力将高于它的公称压力。总之，只要法兰的公称直径、公称压力确定了，法兰的尺寸也就确定了至于这个法兰允许的最大操作压力是多少，那就要看法兰的操作温度和用什么材料制造的。压力容器法兰标准中规定的法兰材料是低碳钢(Q235-A、20g等）及普低钢（16Mn，16MnR和15MnVR等），表4-17是甲型平焊法兰和乙型平焊法兰，在不同温度下，它们的公称压力与最大允许工作压力之间的换算关系。利用这个表，可以将设计条件中给出的操作温度与设计压力换算成查取法兰标准所需要的公称压力。例如，为一台操作温度为300℃，设计压力为0.6MPa的容器选配法兰。查表4-17可见：如果法兰材料用15MnVR，可按公称压力0.6MPa查取法兰尺寸。如果法兰材料用20R，则必须按公称压力为1.0MPa的查取法兰尺寸。
平焊法兰与对焊法兰的标准及选用方法
平焊法兰与对焊法兰都有带衬环的与不带衬环的两种。当设备是由不锈钢制作时，采用碳钢法兰7加不锈钢衬环，可以节省不锈钢。使用法兰标准确定法兰尺寸时，必须知道法兰的公称直径与公称压力。压力容器法兰的公称直径与压力容器的公称直径取同一系列数值。例如DN 1000mm的压力容器，应当配用DN 1000mm的压力容器法兰。 法兰公称压力的确定与法兰的最大操作压力、操作温度以及法兰材料有关。因为在制定法兰尺寸系列、计算法兰厚度时，是以16MnR在200℃时的机械性能为基准制定的。所以规定以此基准所确定的法兰尺寸，在200℃时，它的最大允许操作压力就认为是具有该尺寸法兰的公称压力。例如，所谓公称压力PNO.6MPa的法兰，就是指具有这样一种具体尺寸的法兰，该法兰是用16MnR制造的，在200℃时，它的最大允许操作压力是0.6MPa。如果把这个PN0.6MPa的法兰用在高于200℃的条件下，那么它的最大操作压力将低于它的公称压力0.6MPa。 反之，如果将它用于低于200℃的条件下，仍按200℃确定其最高工作压力。如果把法兰的材料改为Q235-A，那么Q235一A钢的机械性能比16MnR差，这个公称压力PN0.6MPa 的法兰，即使是在200℃时操作，它的最大允许操作压力也将低于它的公称压力。反之，如果把法兰的材料由16MnR改为15MnVR，那么，由于15MnVR的机械性能优于16MnR，这个公称压力PN0.6MPa的法兰，在200℃操作时，它的最大允许操作压力将高于它的公称压力。总之，只要法兰的公称直径、公称压力确定了，法兰的尺寸也就确定了至于这个法兰允许的最大操作压力是多少，那就要看法兰的操作温度和用什么材料制造的。压力容器法兰标准中规定的法兰材料是低碳钢(Q235-A、20g等）及普低钢（16Mn，16MnR和15MnVR等），表4-17是甲型平焊法兰和乙型平焊法兰，在不同温度下，它们的公称压力与最大允许工作压力之间的换算关系。利用这个表，可以将设计条件中给出的操作温度与设计压力换算成查取法兰标准所需要的公称压力。例如，为一台操作温度为300℃，设计压力为0.6MPa的容器选配法兰。查表4-17可见：如果法兰材料用15MnVR，可按公称压力0.6MPa查取法兰尺寸。如果法兰材料用20R，则必须按公称压力为1.0MPa的查取法兰尺寸。
各种各样法兰类命名区别
1、按化工行业标准分：整体法兰（IF）、螺纹法兰（Th）、板式平焊法兰（PL）、带径对焊法兰（WN）、带颈平焊法兰（SO）、承插焊法兰（SW）、对焊环松套法兰（PJ/SE）、平焊环松套法兰（PJ/RJ）、衬里法兰盖（BL（S））、法兰盖（BL）。 2、按石化行业标准分：螺纹法兰（PT）、对焊法兰（WN）、平焊法兰（SO）、承插焊法兰（SW）、松套法兰（LJ）、法兰盖（不表注）。 3、按机械行业标准分：整体法兰、对焊法兰、板式平焊法兰、对焊环板式松套法兰、平焊环板式松套法兰、翻边环板式松套法兰、法兰盖。 平焊钢法兰:适用于公称压力不超过2.5MPa的碳素钢管道连接.平焊法兰的密封面可以制成光滑式,凹凸式和榫槽式三种.光滑式平焊法兰的应用量最大.多用于介质条件比较缓和的情况下，如低压非净化压缩空气、低压循环水，它的优点是价格比较便宜； 对焊钢法兰:用于法兰与管子的对口焊接,其结构合理,强度与刚度较大,经得起高温高压及反复弯曲和温度波动,密封性可靠.公称压力为0.25～2.5MPa的对焊法兰采用凹凸式密封面. 承插焊法兰：常用于PN≤10.0MPa，DN≤40的管道中； 松套法兰：松套法兰俗称活套法兰,分焊环活套法兰,翻边活套法兰和 对焊活套法兰.常用于介质温度和压力都不高而介质腐蚀性较强的情况。当介质腐蚀性较强时，法兰接触介质的部分(翻边短节)为耐腐蚀的高等级材料如不锈钢等材料，而外部则利用低等级材料如碳钢材料的法兰环夹紧它以实现密封； 整体法兰：常常是将法兰与设备、管子、管件、阀门等做成一体，这种型式在设备和阀门上常用。 密封面形式：平面（FF）、突面（RF）、凸面（M）、凹面（F）、凹凸面（MF）、榫面（T）槽面（G）、榫槽面（TG）、环连接面（RJ）。 法兰材质有：20#、A105、Q235A、12Cr1MoV、16MnR、15CrMo、18-8、321、304、304L、316、316L等。 4、按国家标准分：整体法兰、螺纹法兰、对焊法兰、带颈平焊法兰、带颈承插焊法兰、对焊环带颈松套法兰、板式平焊法兰、对焊环板式松套法兰、平焊环板式松套法兰、翻边环板式松套法兰、法兰盖。 因而使法兰盘进一步增大了刚性。故规定用于更高的压力范围(PN 0.6MPa～
各种各样法兰种类命名区别[整理]
各种各样法兰种类命名区别[整理] 1、按化工行业标准分:整体法兰(IF)、螺纹法兰(Th)、板式平焊法兰(PL)、带径对焊法兰(WN)、带颈平焊法兰(SO)、承插焊法兰(SW)、对焊环松套法兰 (PJ/SE)、平焊环松套法兰(PJ/RJ)、衬里法兰盖(BL(S))、法兰盖(BL)。 2、按石化行业标准分:螺纹法兰(PT)、对焊法兰(WN)、平焊法兰(SO)、承插焊法兰(SW)、松套法兰(LJ)、法兰盖(不表注)。 3、按机械行业标准分:整体法兰、对焊法兰、板式平焊法兰、对焊环板式松套法兰、平焊环板式松套法兰、翻边环板式松套法兰、法兰盖。平焊钢法兰:适用于公称压力不超过2.5MPa的碳素钢管道连接.平焊法兰的密封面可以制成光滑式,凹凸式和榫槽式三种.光滑式平焊法兰的应用量最大.多用于介质条件比较缓和的情况下，如低压非净化压缩空气、低压循环水，它的优点是价格比较便宜; 对焊钢法兰:用于法兰与管子的对口焊接,其结构合理,强度与刚度较大,经得起高温高压及反复弯曲和温度波动,密封性可靠.公称压力为 0.25,2.5MPa的对焊法兰采用凹凸式密封面. 承插焊法兰:常用于PN?10.0MPa，DN?40的管道中; 松套法兰:松套法兰俗称活套法兰,分焊环活套法兰,翻边活套法兰和对焊活套法兰.常用于介质温度和压力都不高而介质腐蚀性较强的情况。当介质 翻边短节)为耐腐蚀的高等级材料如不锈钢腐蚀性较强时，法兰接触介质的部 分( 等材料，而外部则利用低等级材料如碳钢材料的法兰环夹紧它以实现密封; 整体法兰:常常是将法兰与设备、管子、管件、阀门等做成一体，这种型式在设备和阀门上常用。密封面形式:平面(FF)、突面(RF)、凸面(M)、凹面(F)、凹凸面(MF)、榫面(T)槽面(G)、榫槽面(TG)、环连接面(RJ)。法兰材质有:20#、A105、Q235A、12Cr1MoV、16MnR、15CrMo、18-8、321、304、304L、316、316L等。 4、
对焊法兰的用途及其应用技术
对焊法兰的用途及其应用技术 沧州百强法兰管件有限公司首发—— 对焊法兰, 异型法兰, 锻打法兰, 带颈法兰 对焊法兰包括很多种类型和型号，对焊钢法兰用于法兰与管子的对口焊接，主要使用在焊接技术中，表现良好的使用特点和性能，其结构合理,强度与刚度较大.需要根据具体的情况确定，保证对焊法兰的具体使用价值和性能，承受住高温高压。 用途 对焊法兰的用途广泛，使用范围根据不同的特点进行确定，多用于介质条件比较缓和的情况下，如低压非净化压缩空气、低压循环水，它的优点是价格比较便宜。对焊法兰适用于公称压力不超过2.5MPa的钢管道连接，对焊法兰的密封面可以制成光滑式,凹凸式和榫槽式三种.光滑式对焊法兰的应用量最大，其他两种方式的对焊法兰在使用中也是比较普遍的。在工业管道中，平焊法兰连接的使用十分广泛。在家庭内，管道直径小，而且是低压，看不见平焊法兰连接。如果在一个锅炉房或者生产现场，到处都是法兰连接的管道和器材。沧州百强生产的对焊法兰的用途包括：1、连接管路并保持管路密封性能；2、便于某段管路的更换；3、便于拆开检查管路情况；4、便于某段管路的封闭。 沧州百强法兰管件有限公司是专业生产、销售对焊法兰、异型法兰、锻打法兰、带颈法兰的厂家，我公司位于中国管件之都河北孟村；拥有弯头、法兰、三通等管件多条生产线条数；可按客户要求生产ISO、ANSI、JIS、DIN、GB、HG等标准的碳钢、合金钢、不锈钢各种规格的弯头、法兰、异径管、三通、管帽、大弯、承插等系列高中低压工业管件。该公司技术力量雄厚；拥有冷成型、挤压型、加工型、锻打、锻压、热处理等先进工艺；多年来，坚持从选料、生产到售后服务，始终贯彻尽善尽美；精益求精；为电力、石化、化工、制药、锅炉、供热等行业提供了优质服务；其产品直接出口到欧美、东南亚及中东地区深受用户好评并长期合作至今。 应用技术 对焊法兰主要用于法兰与管子的对口焊接,其结构合理,强度与刚度较大,经得起高温高压及反复弯曲和温度波动,密封性可靠.公称压力为0.25～2.5MPa的对焊法兰采用凹凸式密封面。对焊法兰在管件中具有广泛的使用和推广，需要按照相应的方式和方法进行使用。 1、对焊法兰是指带颈的并有圆管过渡的并与管子对焊连接的法兰。对焊法兰是法兰管件中的一种，在不同的领域和行业中广泛使用和推广，在使用中适用的范围不同，需要使用的环境也不同，需要按照一定的条件进行使用。对焊法兰适用于公称压力不超过2.5MPa的钢管道连接，在管道的链接中占有重要的作用和价值，但是在使用中必须保证公称压力在一定的范围中。对焊法兰的密封面可以制成光滑式,凹凸式和榫槽式三种，光滑式对焊法兰的应用量最大.多用于介质条件比较缓和的情况下，如低压非净化压缩空气、低压循环水，它的优点是价格比较便宜。对焊法兰适用于压力或温度大幅度波动的管线或高温、高压及低温的
法兰尺寸对应表
DN15=1/2″（二分之一寸）=公称直径21.34mm DN20=3/4″（四分之三寸）=公称直径26.67mm DN25=1″（一寸）=公称直径33.40mm DN32=1 1/4″（一又四分之一寸）=公称直径42.16mm DN40=1 1/2″（一又二分之一寸）=公称直径48.26mm DN50=2″（二寸）=公称直径60.32mm DN65=2 1/2″（二又二分之一寸）=公称直径73.02mm DN80=3″（三寸）=公称直径88.90mm
pressure class：压力等级 corrosion allowance：腐蚀余度 design temperature：设计温度 design pressure：设计压力 piping class：管道等级 design code：设计规范 Size：尺寸 Pipe：管路 Material：材料 Fittings：设备 forged fittings：锻制管件 butt weld fittings：对接焊缝接头elbow\tee\reducer：弯头、三通、减速器Sockolet：弯头支管台 Weldolet：烧焊支管台、焊接支管台Threadolet：螺纹支管台 swage nipple：短节、异径短节Coupling：联轴器 Cap：焊接帽、盖 Plug：堵头、火花塞 hexagonal nipple：六角螺纹接头spectacle blind：带双圈的盲板 spacer blanks：垫片空白 Flange：法兰 blind flange：法兰堵头 Valves：阀门 ball valves：球阀
平焊与对焊法兰的区别
平焊法兰与对焊法兰的区别 图：平焊法兰与对焊法兰的区别 什么是平焊法兰 平焊法兰，又称板式平焊法兰、平板法兰、平板、搭焊法兰，是将管子直接插到法兰盘里面进行焊接。一般情况下，小口径法兰的内径比管子略大，留出这样的空隙，是为了在安装过程中可以做适当的调整。大口径法兰盘留的空隙会更大些。 平焊法兰与管道的连接是先将管子插入法兰内孔至适当位置，然后再搭焊。平焊法兰适用于压力等级比较低，压力波动、振动及震荡均不严重的管道系统中。平焊法兰优点在于平焊法兰焊接装配时较易对中，并且价格比较便宜，因而得到了广泛的应用，在国内行业里，平焊法兰是使用量最多的法兰之一。 什么是对焊法兰 对焊法兰，又称高颈法兰，对焊法兰与平焊法兰不同之处在于从法兰与管子焊接处到法兰盘有一段长而倾斜的高颈，此段高颈的壁厚沿高度方向逐渐过渡到管壁厚度，改善了应力的不连续性，因而增加了法兰强度。对焊法兰主要用于工况比较苛刻的场合，如管道热膨胀或其他载荷而使法兰处受的应力较大或应力变化反复的场合；压力、温度大幅度波动的管道或高温、高压及零下低温的管道。一般用于PN大于的管道及阀门的连接；也用于输送价格昂贵、易燃、易爆介质的管路上。 什么是平焊法兰
平焊法兰，又称板式平焊法兰、平板法兰、平板、搭焊法兰。在国家标准《GB/T9112-2000钢制管法兰类型与参数》、机械行业标准《JB/T75-1994管路法兰类型》、化工行业标准《HG/T20592～20635-2009钢制管法兰、垫片、紧固件》、石油化工行业标准《SH/T3406-2003石油化工钢制管法兰》里，对法兰的分类，都有平焊法兰这一个分类。 平焊法兰分为带颈平焊法兰和板式平焊法兰，如图如示。 图：平焊法兰 平焊法兰是将管子直接插到法兰盘里面进行焊接。一般情况下，小口径法兰的内径比管子略大，留出这样的空隙，是为了在安装过程中可以做适当的调整。大口径法兰盘留的空隙会更大些。 平焊法兰与管道的连接是先将管子插入法兰内孔至适当位置，然后再搭焊。平焊法兰适用于压力等级比较低，压力波动、振动及震荡均不严重的管道系统中。平焊法兰优点在于平焊法兰焊接装配时较易对中，并且价格比较便宜，因而得到了广泛的应用，在国内行业里，平焊法兰是使用量最多的法兰之一。 附图：碳钢平焊法兰
12种法兰及密封面形式介绍
法兰基本介绍 管法兰及其垫片、紧固件统称为法兰接头。 应用： 法兰接头是工程设计中使用极为普遍、涉及面非常广泛的一种零部件。它是配管设计、管件阀门必不可少的零件，而且也是设备、设备零部件(如人孔、视镜液面计等)中必备的构件。此外，其它专业如工业炉、热工、给排水、采暖通风、自控等，也经常使用法兰接头。 材质： 锻钢、WCB碳钢、不锈钢、316L、316、304L、304、321、铬钼钢、铬钼钒钢、钼二钛、衬胶、衬氟材质。 分类： 平焊法兰、带颈法兰、对焊法兰、环连接法兰、承插法兰、及盲板等。 执行标准： 有GB系列(国家标准)、JB系列(机械部)、HG系列(化工部)、ASME B16.5（美标）、BS4504（英标）、DIN（德标）、JIS（日标）。 国际管法兰标准体系： 国际上管法兰标准主要有两个体系，即以德国DIN(包括原苏联)为代表的欧洲管法兰体系和以美国ANSI管法兰为代表的美洲管法兰体系。 12种法兰类型及密封面形式 >>>> 1.板式平焊法兰
板式平焊法兰（化工标准HG20592、国家标准GB/T9119、机械JB/T81）。 优点： 取材方便，制造简单，成本低，使用广泛 缺点： 刚性较差，因此不得用于有供需、易燃、易爆和较高真空度要求的化工工艺配管系统和高度、极度危害的场合。 密封面型式有平面和突面。 >>>> 2.带颈平焊法兰
带颈平焊法兰属于国标法兰标准体系。是国标法兰(又称GB法兰)的其中一种表现形式，是设备或管道上常用的法兰之一。 优点： 现场安装较方便，可省略焊缝拍揉伤的工序 缺点： 带颈平焊法兰颈部高度较低，对法兰的刚度、承载能力有所提高。与对焊法兰相比，焊接工作量大，焊条耗量高，经不起高温高压及反复弯曲和温度波动。 >>>> 3.带颈对焊法兰 带颈对焊法兰的密封面形式有
各种法兰区别
法兰突面、凹凸面怎么区分？ 内容摘要：凸面法兰(M)不叫突面法兰（RF），两片法兰的密封面一样，有2-3mm 的凸台，一般用在64公斤压力的管道以下；凹凸面法兰（FM/M），一片密封面是凸面(M)，另一片密封面是凹面(FM)，两片配合使用，一般用在高压场合,但是对垫片的要求很严格。 突面(RF)表面是一个光滑的平面，也可车制密纹水线，老标准中曾用过凸面，现在都改为突面了。密封面结构简单，加工方便，且便于进行防腐衬里。但是，这种密封面垫片接触面积较大，预紧时垫片容易往两边挤，不易压紧；凹凸面(M/FM)密封面是由一个凸面和一个凹面相配合组成，在凹面上放置垫片，能够防止垫片被挤出，故可适用于压力较高的和密封要求较高的场合。榫槽面(TG)密封面是由榫和槽所组成的，垫片置于槽中，不会被挤动。垫片可以较窄，因而压紧垫片所需的螺栓力也就相应较小。即使用于压力较高之处，螺栓尺寸也不致过大。因而，它比以上两种密封面均易获得良好的密封效果。密封面的缺点是结构与制造比较复杂，更换挤在槽中的垫片比较困难。此外，榫面部分容易损坏，在拆装或运输过程中应加以注意。榫槽密封面适于易燃、易爆、有毒的介质以及较高压力的场合。当压力不大时，即使直径较大，也能很好地密封。 全平面(FF)与环连接面(RJ)全平面密封适合于压力较小的场合(PN1.6MPa); 环连接面主要用在带颈对焊法兰与整体法兰上，适用压力范围为 (6.3MPaPN25.0MPa)。其它类型密封面对于高压容器和高压管道的密封，密封面可采用锥形密封面或梯形槽密封面，它们分别与球面金属垫片(透镜垫片)和椭圆形或八角形截面的金属垫片配合。密封面可适用于压力较高的场合，但需要的尺寸精度和表面光洁度高，不易加工。法兰标准号密封面压力等级PN、MPa，法兰类型和密封面形式法兰标准号密封面压力等级PN，MPa 。 法兰类型和密封面形式 法兰 标准号密封 面 压力等 级 PN MPa 常用阀门配套法兰 类型代号 形 式 代 号 板 式平焊PL HG20593、 JB/T81-94、 GB/T9119-2000 突 面 RF 0.25～ 2.5 突面平焊法兰是常用的法兰，可与各 种法兰式的低中压阀门配套如闸阀、 截止阀、球阀等 全 平 FF 0.25～ 1.6
法兰标准及选用
法兰标准及选用 石油、化工上用的法兰标准有两类，一类是压力容器法兰标准，一个类是管法兰标准。 ㈠压力容器法兰标准 1．平焊法兰平焊法兰的两种类型的比较情况如下表所示，参见示意图。 2．对焊法兰 长颈对焊法兰由于具有厚度更大的颈(示意图c)，因而使法兰盘进一步增大了刚性。故规定用于更高的压力范围(PN 0.6MP a～6.4MP a)和直径范围(DN300mm～2000mm)，适用温度范围为-20℃～450℃。由表4-16中可看出，乙型平焊法兰中DN 2000mm以下的规格均已包括在长颈对焊法兰的规定范围之内。这两种法兰的联接尺寸和法兰厚度完全一样。所以DN2000mm以下的乙型平焊法兰，可以用轧制的长颈对焊法兰代替，以降低法兰的生产成本。
平焊与对焊法兰都有带衬环的与不带衬环的两种。当设备是由不锈钢制作时，采用碳钢法兰7加不锈钢衬环，可以节省不锈钢。示意图中所示为带衬环的甲型平焊法兰。 使用法兰标准确定法兰尺寸时，必须知道法兰的公称直径与公称压力。压力容器法兰的公称直径与压力容器的公称直径取同一系列数值。例如DN 1000mm的压力容器，应当配用DN 1000mm的压力容器法兰。 表4-16 压力容器法兰分类和规格
法兰公称压力的确定与法兰的最大操作压力、操作温度以及法兰材料有关。因为在制定法兰尺寸系列、计算法兰厚度时，是以16MnR在200℃时的机械性能为基准制定的。所以规定以此基准所确定的法兰尺寸，在200℃时，它的最大允许操作压力就认为是具有该尺寸法兰的公称压力。例如，所谓公称压力PN O.6MPa的法兰，就是指具有这样一种具体尺寸的法兰，该法兰是用16MnR制造的，在200℃时，它的最大允许操作压力是0.6MPa。如果把这个PN0.6MPa的法兰用在高于200℃的条件下，那么它的最大操作压力将低于它的公称压力0.6MPa。反之，如果将它用于低于200℃的条件下，仍按200℃确定其最高工作压力。如果把法兰的材料改为Q235-A，那么Q235一A钢的机械性能比16MnR差，这个公称压力PN0.6MPa的法兰，即使是在200℃时操作，它的最大允许操作压力也将低于它的公称压力。反之，如果把法兰的材料由16MnR改为15MnVR，那么，由于15MnVR的机械性能优于16MnR，这个公称压力PN0.6MPa的法兰，在200℃操作时，它的最大允许操作压力将高于它的公称压力。总之，只要法兰的公称直径、公称压力确定了，法兰的尺寸也就确定了。至于这个法兰允许的最大操作压力
法兰标准对照表
法兰标准对照表 法兰类型代号国内外法兰互换相应标 准密封面类型：全平面FF，突面RF，凹面FM，凸面M，榫面T，槽面G，螺纹TH，环连接面RJ 板式平焊PL 国标GB/T9119-2000、机械部标准JB81-94、化工部标准HGJ45-91、HG20593-97、 HG5010-58突面HG5011-58榫槽、HG5012-58凹凸、电力部标准GD0506~0507、德标DIN2573、德标DIN2576 带颈平焊SO 国标GB/T9116-2000、化工部标准HGJ46~49-91（46RF，47MFM）、HG20594-97、美HG20616-97、石油部SH3406-96、美标ASME/ANSI B16.5 对焊WN 国标GB/T9115-2000、机械部标准JB/T82-94、化工部标准HGJ50~53-91（50RF,51MFM,53RJ)、HG5014~16-58(14RF,15TG,16MFM)、HG20595-97、电力部标准GD0508~0509、德标DIN2628~2638-1975、美HG20617-97、石油部SH3406-96 、美国标准ASME/ANSI B16.5 大直径对焊美标ASME B16.47 B系列=API605-81（HG20623）、ASME B16.47 A系列=MSS SP44 整体IF HG20596、美HG20618、JB/T79-94、GB/T9113-2000、德标DIN2543~2549-1977 承插SW HG20597、美HG20619、GB/T9117-2000、美国标准ASME/ANSI B16.5 螺纹Th HG20598、HG20620、GB/T9114-2000、美标ASME B16.5、JB/T2769-1992、德标DIN2566 压力容器
不锈钢板式平焊法兰规格及理论重量(GB9119-2000)
304不锈钢板式平焊法兰（GB/9119-2000） 突面（RF ） PN0.25Mpa(2.5压力)突面板式平焊法兰（GB/T9119-2000）/mm 10 17.2147550114M103321218150.310.321521.3188055114M103821222190.350.362026.9259065114M104821427.5260.530.542533.73210075114M105821434.5330.650.663242.43812090144M126921643.539 1.06 1.094048.345130100144M127821649.546 1.24 1.275060.357140110144M128821661.559 1.36 1.396576.176160130144M1210821677.578 1.71 1.708088.989190150184M1612421890.591 2.74 2.73100114.3108210170184M16144218116110 3.01 3.17125139.7133240200188M16174220141.5135 4.05 4.27150168.3159265225188M16199220170.5161 4.45 4.85200219.1219320280188M16254222221.5222 6.51 6.482502732733753351812M16309224276.52768.508.54300323.93254403952212M20363224327.532811.3411.29350355.63774904452212M20413226359.538016.2213.76400406.44265404952216M2046322841143019.1816.394504574805955502216M2051823046248423.8519.965005085306456002220M20568232513.553427.3923.116006106307557052620M24667236616.563438.1633.267007117208608102624M2477253671572443.5940.698008138209759203024M2787853881782456.9754.25900914920107510203024M2797854091892467.0364.28100010161020 117511203028M27107854210201024 76.3774.24 1200137513203032M2712955441400157515203036M2712105481600179017303040M2717105511800199019303044M2719185542000 2190 2130 30 48 M27 2125 5 58 法兰厚度C 系列Ⅰ系列Ⅱ密封面尺寸d f 法兰内径B 1824192.193.91420142495.012201224公称通径DN 系列Ⅰ系列Ⅱ法兰 外径D 钢管外径A 连接尺寸螺栓螺纹规格2020 2024 229.7 螺栓孔中心圆直径K 螺栓孔径L 数量n 16201624161.01820价格系列Ⅰ系列Ⅱ系列Ⅰ法兰理论重量 （kg）系列Ⅱ
常见法兰种类及代号
常见法兰种类及代号
密封面型式及其代号 举例一：HG/T20592-2009 PL100(B)-16 RF 304 注释: HG/T20592-2009……………………….产品标准PL……………………………………….产品规格-板式平焊法兰100………………………………………公称尺寸(B)……………………………………….产品系列16………………………………………..压力等级 RF ……………………………………….密封面型式304……………………………………….产品材质
举例二：HG/T20592-2009 SO80(B)-16 RF 304 注释： HG/T20592-2009………………………..产品标准SO……………………………………….产品类型-带颈平焊法兰80…………………………………………公称尺寸(B)………………………………………..产品系列16…………………………………………压力等级 RF ……………………………………….密封面型式304………………………………………产品材质 举例三：HG/T20592-2009 WN80(B)-16 RF SCH40S 304 注释： HG/T20592-2009………………………..产品标准WN……………………………………….产品类型-带颈对焊法兰80…………………………………………公称尺寸(B)………………………………………..产品系列16…………………………………………压力等级 RF ……………………………………….密封面型式 SCH40S…………………………………..公称壁厚304……………………………………….产品材质
如何选择法兰形式
几种法兰类型的应用情况 说明：1. 对于不锈钢材料，带颈平焊和带颈对焊法兰价格相当，因为带颈对焊法兰虽然比带颈平焊法兰价格贵一些，但却少用一段管子，少一道焊缝。 2. 对焊环松套法兰是编者参照ANSI B16.5法兰结构设计的，开始为企业标准，试 用了一段时间，转换为行业标准HG20527-92,这次正式编入新标准中，并把压力 范围扩大到4.0MPa(欧洲体系)和11.0MPa(美洲体系)。对焊环松套法兰具有平 焊法兰的结构，具有带颈对焊法兰的连接方式，使用方便，价格相对较低，与 板式平焊法兰相比，约可节省费用10%，和带颈对焊法兰相比，可节省费用15%。
一、对焊法兰 对焊法兰是指带颈的并有圆管过渡的并与管子对焊连接的法兰。 对焊法兰适用于压力或温度大幅度波动的管线或高温、高压及低温的管道，也用于输送价格昂贵、易燃、易爆介质的管路上。对焊法兰不易变形，密封好，应用广泛，公称压力PN在16MPa左右。二、平焊法兰： 通过角焊缝与设备或管道连接的法兰。板式平焊法兰 平焊法兰适用于公称压力不超过2.5MPa的钢管道连接.平焊法兰的密封面可以制成光滑式,凹凸式和榫槽式三种.光滑式平焊法兰的应用量最大.多用于介质条件比较缓和的情况下，如低压非净化压缩空气、低压循环水。带颈平焊法兰 带颈平焊法兰（HG20594、HG20616、GB/T9116），颈部高度较低，对法兰的刚度、承载能力有所提高。与对焊法兰相比，焊接工作量大，焊条耗量高，经不起高温高压及反复弯曲和温度波动，但现场安装较方便，可省略焊缝拍揉伤的工序，较受欢迎 三、带颈对焊法兰与带颈平焊法兰区别 对焊法兰是接口端的管径和壁厚与所要焊接的管子一样，就合两个管子一样焊接。附：什么是对焊法兰？平焊法兰是内孔加工了比管子外径略大一点的一个凹台，管子插在里面焊的。附：什么是平焊法兰？-------------------------------------------------------------------------------- 平焊和对焊是指法兰和管道连接时的焊接方式，平焊法兰焊接时只需单面焊接不需要焊接管道和法兰连接的内口，对焊法兰的焊接安装需要法兰双面焊。所以平焊法兰一般用于低、中压管道，对焊法兰用于中、高压管道的连接，对焊的法兰一般是至少PN2.5MPa，采用对焊是为了减少应力集中，一般的对焊法兰多为带颈法兰也叫奶嘴法兰。所以对焊法兰的安装费，人工费和辅材费要高，因为多一道工序。 对焊法兰也不是所有的都需要内外双面焊的，没有特殊要求一般也只是外面焊一道，平焊法 兰是比较好焊接的一种，因为管子和法兰好对垂直，管子不会斜。那平焊法兰也叫承插焊
管件的各国家标准
各种管件的标准名称对照表 国家标准 GB12459钢制对焊无缝管件 GB/T13401钢板制对焊管件 GB/T14383锻钢制承插焊管件 GB/T14626锻钢制螺纹管件 GB9112-9131钢制管法兰、法兰盖及法兰用垫片 中石化标准 SH3406石油化工钢制管法兰 SH3408钢制对焊无缝管件 SH3409锻钢制承插焊管件 SH3410钢板制对焊管件 化工标准 HGJ514碳钢、低合金钢无缝对焊管件 HGJ528钢制有缝对焊管件 HGJ10锻钢制承插焊管件 HGJ529锻钢制承插焊、螺纹和对焊接管台 HGJ-44-76-91钢制管法兰、垫片、紧固件 HG20592-20635钢制管法兰、垫片、紧固件 中石油标准 SY/T0510-1998钢制对焊管件 SY5257-91钢制弯管 电力标准 GD87-1101火电发电厂汽水管道零件及部件典型设计手册DL/T515电站弯管 美国标准
ASME/ANSI 工厂制造的锻钢对焊管件 ASME/ANSI 承插焊和螺纹锻造管件 ASME/ANSI 钢制对焊小半径弯头和回头弯 ASME 管法兰和法兰配件 ASME/ANSI 孔板法兰 ASME 大直径钢法兰 MSS SP-43锻制不锈钢对焊管件 MSS SP-83承插焊和螺纹活接头 MSS SP-97承插焊、螺纹和对焊端的整体加强式管座ANSI/ASME 无缝及焊接钢管 ANSI/ASME 不锈钢无缝及焊接钢管 日本标准 JIS B2311通用钢制对焊管件 JIS B2312钢制对焊管件 JIS B2313钢板制对焊管件 JIS B2316钢制承插焊管件 JIS B2302钢制螺纹连接管件 JIS B2220钢制管法兰 JIS B2201铁素体材料管法兰压力等级 JIS B2404管阀兰用缠绕式垫片 JIS G3452普通用途碳钢管 JIS G3454承压用碳钢管 JIS G3455承压用碳钢管 JIS G3456高温用碳钢管 JIS G3457电弧焊碳钢管 JIS G3458合金钢管

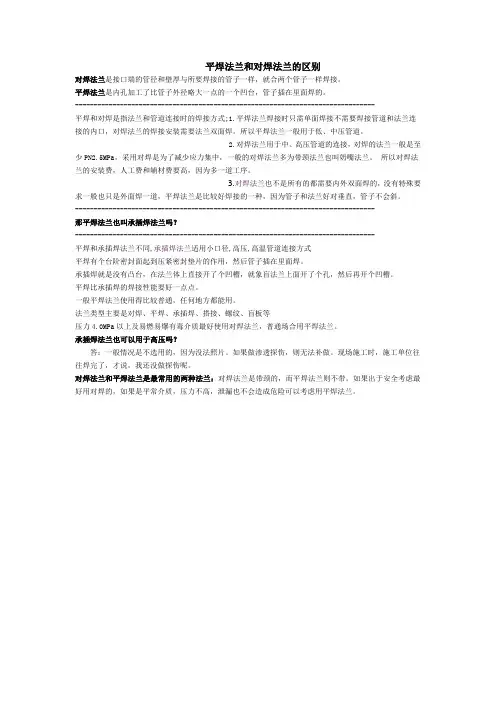

平焊法兰与对焊法兰区别
平焊法兰和对焊法兰的区别 对焊法兰是接口端的管径和壁厚与所要焊接的管子一样，就合两个管子一样焊接。 平焊法兰是内孔加工了比管子外径略大一点的一个凹台，管子插在里面焊的。 -------------------------------------------------------------------------------- 平焊和对焊是指法兰和管道连接时的焊接方式;1.平焊法兰焊接时只需单面焊接不需要焊接管道和法兰连接的内口，对焊法兰的焊接安装需要法兰双面焊。所以平焊法兰一般用于低、中压管道。 2.对焊法兰用于中、高压管道的连接，对焊的法兰一般是至少PN2.5MPa，采用对焊是为了减少应力集中，一般的对焊法兰多为带颈法兰也叫奶嘴法兰。所以对焊法兰的安装费，人工费和辅材费要高，因为多一道工序。 3.对焊法兰也不是所有的都需要内外双面焊的，没有特殊要求一般也只是外面焊一道，平焊法兰是比较好焊接的一种，因为管子和法兰好对垂直，管子不会斜。 -------------------------------------------------------------------------------- 那平焊法兰也叫承插焊法兰吗？ -------------------------------------------------------------------------------- 平焊和承插焊法兰不同,承插焊法兰适用小口径,高压,高温管道连接方式 平焊有个台阶密封面起到压紧密封垫片的作用，然后管子插在里面焊。 承插焊就是没有凸台，在法兰体上直接开了个凹槽，就象盲法兰上面开了个孔，然后再开个凹槽。 平焊比承插焊的焊接性能要好一点点。 一般平焊法兰使用得比较普通，任何地方都能用。 法兰类型主要是对焊、平焊、承插焊、搭接、螺纹、盲板等 压力4.0MPa以上及易燃易爆有毒介质最好使用对焊法兰，普通场合用平焊法兰。 承插焊法兰也可以用于高压吗？ 答：一般情况是不选用的，因为没法照片。如果做渗透探伤，则无法补做。现场施工时，施工单位往往焊完了，才说，我还没做探伤呢。 对焊法兰和平焊法兰是最常用的两种法兰：对焊法兰是带颈的，而平焊法兰则不带。如果出于安全考虑最好用对焊的，如果是平常介质，压力不高，泄漏也不会造成危险可以考虑用平焊法兰。
平焊、立焊、对焊、承插焊、焊接、管道法兰
平焊、立焊、对焊、承插焊、焊接、管道法兰 管道法兰按与管子的连接方式可分为五种基本类型：平焊法兰、对焊法兰、螺纹法兰、承插焊法兰、松套法兰。法兰的密封面型式有有多种，一般常用有突面（RF）、凹面（FM）、凹凸面（MFM）、榫槽面（TG）、全平面（FF）、环连接面（RJ）。 平焊钢法兰：适用于公称压力不超过2.5MPa的碳素钢管道连接.平焊法兰的密封面可以制成光滑式，凹凸式和榫槽式三种。光滑式平焊法兰的应用量最大，多用于介质条件比较缓和的情况下，如低压非净化压缩空气、低压循环水，它的优点是价格比较便宜。 平焊法兰对焊法兰 对焊钢法兰：用于法兰与管子的对口焊接，其结构合理，强度与刚度较大，经得起高温高压及反复弯曲和温度波动,密封性可靠。公称压力为0.25～2.5MPa 的对焊法兰采用凹凸式密封面。 承插焊法兰：常用于PN≤10.0MPa，DN≤40的管道中。 承插焊法兰松套法兰
松套法兰：松套法兰俗称活套法兰，分焊环活套法兰，翻边活套法兰和对焊活套法兰。常用于介质温度和压力都不高而介质腐蚀性较强的情况。当介质腐蚀性较强时，法兰接触介质的部分(翻边短节)为耐腐蚀的高等级材料如不锈钢等材料，而外部则利用低等级材料如碳钢材料的法兰环夹紧它以实现密封。 整体法兰：常常是将法兰与设备、管子、管件、阀门等做成一体，这种型式在设备和阀门上常用。 密封面型式的选用： 全平面密封面：常与平焊型式配合以适用于操作条件比较缓和的(PNg1.0)工况下；常用于铸铁法兰或与铸铁连接的钢法兰； 凸台面密封面：是应用最广的一种型式，它常与对焊和承插焊型式配合使用，在"美式法兰"中，常用在PN2.0、PN5.0和部分PN10.0MPa压力等级中；在"欧式法兰"中则常用在PN1.6、PN2.5MPa压力等级； 凹凸面密封面：常与对焊和承插型式配合使用，在"美式法兰”中不常采用，在"欧式法兰"中常用在PN4.0、PN6.4MPa等级中。但它不便于垫片的更换； 榫槽面密封面：使用情况同凹凸面法兰； 环槽面密封面：常与对焊连接型式配合(不与承插焊配合)使用，主要用在高温、高压或二者均较高的工况。在"美式法兰’中，常用在PN10.0(部分)、PN15.0、PN25.0、PN42.0MPa压力等级中。在"欧式法兰"中常用在PNl0.0、PN16.0、PN25.0、PN32.0、PN42.0。 焊缝倾角0°～5°、焊缝转角0°～10°的焊接位置称为平焊位置，而在平焊位置进行的焊接就称为平焊。（倾角是与地面成角，转角是焊缝所联俩面的夹角） 对接电阻焊（以下简称对焊）是利用电阻热将两工件沿整个端面同时焊接起来的一类电阻焊方法。 立焊是指沿接头由上而下或由下而上焊接。焊缝倾角90°(立向上)、270°(立向下)的焊接位置，称为立焊位置。在立焊位置进行的焊接，称为立焊。 焊接是被焊工件的材质（同种或异种），通过加热或加压或两者并用，并且用或不用填充材料，使工件的材质达到原子间的建和而形成永久性连接的工艺过程。 对焊和平焊的区别：对焊法兰内径正面处有个颈状凸起，背面则有个凹槽。又称带颈法兰，凹凸法兰。而平焊法兰则背面平整，正面有个很小的平面带波纹线的台阶。对焊法兰和平焊法兰最主要的区别就是焊接工艺的区别。对焊法兰是将法兰颈部的坡口处与管子焊接而成；平焊法兰则需要将管子插入法兰内径处焊接。因为焊接工艺的不同，对焊法兰和平焊法兰耐压也不同。 承插焊和对焊的区别：承插焊是管子插入法兰或管件内部，在接口处焊一道角焊缝。法兰或管件接口比管子大，有一个承台，让管子插入。对焊，管子跟法兰或管件接头处一样大，接口是对接的。 承插是法兰中孔有台阶插入後焊接（根据壁厚决定小内孔尺寸），带颈平焊法兰中间孔径根据配管尺寸稍微大点没有台阶插入后焊接。
平焊对焊法兰和法兰盖重量计算方法与公式
各种类型xx重量计算方法与公式 1:板式平焊xx全平面(FF): 备注: 重量=体积*密度304材质密度:7.93g/cm^3 316材质密度:7.98g/cm^3 碳钢材质密度:7.85g/cm^3 以304材质(密度7.93g/cm^3)为例: 法兰体积=外环体积-内环体积-螺栓孔数*螺栓体积 =[π*(外径/2)*(外径/2)-π*(内径/2)*(内径/2)-π*螺栓孔数*(螺栓孔径/2)*(螺栓孔径/2)]*厚度=π/4*(外径*外径－内径*内径－螺栓孔数*螺栓孔径*螺栓孔径)*厚度 (外径,内径,螺栓xx,厚度单位: mm) 密度=7.93 (单位单位: Kg/mm^3) 法兰重量=(外径*外径－内径*内径－螺栓孔数*螺栓孔径*螺栓孔径)*厚度*π/4*7.93/1000(Kg/mm^3)(外径,内径,螺栓孔径,厚度单位: mm) =(外径*外径－内径*内径－螺栓孔数*螺栓孔径*螺栓孔径)*厚度重量单位： Kg)(外径,内径,螺栓孔径,厚度单位: mm) 2:全平面(FF)xx盖:
=(外径*外径－螺栓孔数*螺栓孔径*螺栓孔径)*厚度重量单位： Kg) (外径,螺栓xx,厚度单位: mm) 3:突面(RF)板式平焊法兰以突台为界分上下2部分计算: 公式1=[(外径*外径－内径*内径－孔数*孔径*孔径)*法兰厚+(突台外径*突台外径-内径*内径)*突台厚度 (注: 公式中xx厚不包含突台厚度) 公式2=[(外径*外径－内径*内径－孔数*孔径*孔径)*法兰厚-(外径*外径-突台外径*突台外径-孔数*孔径*孔径)*突台厚度 (注: 公式中xx厚包含突台厚度) 举例: 外165内59厚20孔4*18,PL-FF法兰,材质304 重量 4:圆台体积公式π*(R*R+R*r+r*r)*h(带颈法兰,对焊法兰计算公式) 不锈钢xx http: 平焊xx http: 对焊xx http: xx盖http:
各种法兰的标准
各种法兰的标准 1、按化工行业标准分：整体法兰(IF)、螺纹法兰(Th)、板式平焊法兰(PL)、带径对焊法兰(WN)、带颈平焊法兰(SO)、承插焊法兰(SW)、对焊环松套法兰(PJ/SE)、平焊环松套法兰(PJ/RJ)、衬里法兰盖(BL(S))、法兰盖(BL)。 2、按石化行业标准分：螺纹法兰(PT)、对焊法兰(WN)、平焊法兰(SO)、承插焊法兰(SW)、松套法兰(LJ)、法兰盖(不表注)。 3、按机械行业标准分：整体法兰、对焊法兰、板式平焊法兰、对焊环板式松套法兰、平焊环板式松套法兰、翻边环板式松套法兰、法兰盖。 平焊钢法兰:适用于公称压力不超过 2.5MPa的碳素钢管道连接.平焊法兰的密封面可以制成光滑式,凹凸式和榫槽式三种.光滑式平焊法兰的应用量最大.多用于介质条件比较缓和的情况下，如低压非净化压缩空气、低压循环水，它的优点是价格比较便宜； 对焊钢法兰:用于法兰与管子的对口焊接,其结构合理,强度与刚度较大,经得起高温高压及反复弯曲和温度波动,密封性可靠.公称压力为0.25～2.5MPa的对焊法兰采用凹凸式密封面. 承插焊法兰：常用于PN≤10.0MPa，DN≤40的管道中； 松套法兰：松套法兰俗称活套法兰,分焊环活套法兰,翻边活套法兰和对焊活套法兰.常用于介质温度和压力都不高而介质腐蚀性较强的情况。当介质腐蚀性较强时，法兰接触介质的部分(翻边短节)为耐腐蚀的高等级材料如不锈钢等材料，而外部则利用低等级材料如碳钢材料的法兰环夹紧它以实现密封； 整体法兰：常常是将法兰与设备、管子、管件、阀门等做成一体，这种型式在设备和阀门上常用。 密封面形式：平面(FF)、突面(RF)、凸面(M)、凹面(F)、凹凸面(MF)、榫面(T)槽面(G)、榫槽面(TG)、环连接面(RJ)。 法兰材质有：20#、A105、Q235A、12Cr1MoV、16MnR、15CrMo、18-8、321、304、304L、316、316L等。 4、按国家标准分：整体法兰、螺纹法兰、对焊法兰、带颈平焊法兰、带颈承插焊法兰、对焊环带颈松套法兰、板式平焊法兰、对焊环板式松套法兰、平焊环板式松套法兰、翻边环板式松套法兰、法兰盖。 因而使法兰盘进一步增大了刚性。故规定用于更高的压力范围(PN 0.6MPa～6.4MPa)和直径范围(DN300mm～2000mm)，适用温度范围为-20℃～450℃。由表4-16中可看出，乙型平焊法兰中 DN 2000mm以下的规格均已包括在长颈对焊法兰的规定范围之内。这两种法兰的联接尺寸和法兰厚度完全一样。所以DN2000mm以下的乙型平焊法兰，可以用轧制的长颈对焊法兰代替，以降低法兰的生产成本。 平焊与对焊法兰都有带衬环的与不带衬环的两种。当设备是由不锈钢制作时，采用碳钢法兰7加不锈钢衬环，可以节省不锈钢。示意图中所示为带衬环的甲型平焊法兰。 使用法兰标准确定法兰尺寸时，必须知道法兰的公称直径与公称压力。压力容器法兰的公称直径与压力容器的公称直径取同一系列数值。例如DN 1000mm的压力容器，应当配用DN 1000mm 的压力容器法兰。
