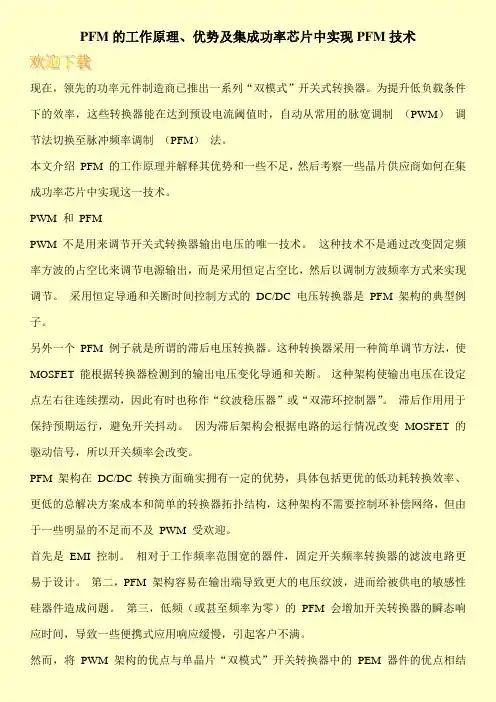

脉宽调制(PWM) 与脉冲频率调制(PFM)

PWM (脉冲宽度调制)原理与实现

PWM (脉冲宽度调制)原理与实现 1、PWM原理 2、调制器设计思想 3、具体实现设计一、PWM（脉冲宽度调制Pulse Width Modulation）原理：脉冲宽度调制波通常由一列占空比不同的矩形脉冲构成，其占空比与信号的瞬时采样值成比例。图1所示为脉冲宽度调制系统的原理框图和波形图。该系统有一个比较器和一个周期为Ts的锯齿波发生器组成。语音信号如果大于锯齿波信号，比较器输出正常数A，否则输出0。因此，从图1中可以看出，比较器输出一列下降沿调制的脉冲宽度调制波。通过图1b的分析可以看出，生成的矩形脉冲的宽度取决于脉冲下降沿时刻t k时的语音信号幅度值。因而，采样值之间的时间间隔是非均匀的。在系统的输入端插入一个采样保持电路可以得到均匀的采样信号，但是对于实际中tk-kTs<

其中，。无需作频谱分析，由式（2）可以看出脉冲宽度信号由语音信号x(t)加上一个直流成分以及相位调制波构成。当时，相位调制部分引起的信号交迭可以忽略，因此，脉冲宽度调制波可以直接通过低通滤波器进行解调。二、数字脉冲宽度调制器的实现：实现数字脉冲宽度调制器的基本思想参看图2。图中，在时钟脉冲的作用下，循环计数器的5位输出逐次增大。5位数字调制信号用一个寄存器来控制，不断于循环计数器的输出进行比较，当调制信号大于循环计数器的输出时，比较器输出高电平，否则输出低电平。循环计数器循环一个周期后，向寄存器发出一个使能信号EN，寄存器送入下一组数据。在每一个计数器计数周期，由于输入的调制信号的大小不同，比较器输出端输出的高电平个数不一样，因而产生出占空比不同的脉冲宽度调制波。图3 为了使矩形脉冲的中心近似在t=kTs处，计数器所产生的数字码不是由小到大或由大

NE555PWM脉宽调制电路分析与实验

————————————————————————————————作者：————————————————————————————————日期：

NE555PWM脉宽调制电路 PWM称之为脉冲宽度调制信号，利用脉冲的宽度来调整亮度，也可用来控制DC马达。PWM脉冲宽度调制信号的基本频率至少约400HZ-10KHZ，当调整LED的明或暗时，这个基本的频率不可变动，而是改变这个频率上方波的宽度，宽度越宽则越亮、宽度越窄则越暗。PWM是控制LED的点亮时间，而不是改变输出的电压来控制亮度。图1-5 PWM脉宽调制图片以下为PWM工作原理: reset接脚被连接到+V，因此它对电路没有作用。当电路通电时，Pin 2 (触发点)接脚是低电位，因为电容器C1开始放电。这开始振荡器的周期，造成第3接脚到高电位。当第3接脚到高电位时，电容器C1开始通过R1和对二极管D2充电。当在C1的电压到达+V的2/3时启动接脚6，造成输出接脚(Pin3)跟放电接脚(Pin7)成低电位。当第3接脚到低电位，电容器C1起动通过R1和D1的放电。当在C1的电压下跌到+V的1/3以下，输出接脚(Pin3)和放电接脚(Pin7)接脚到高电位并使电路周期重复。 Pin 5并没有被外在电压作输入使用，因此它与0.01uF电容器相接。电容器C1通过R1及二极管，二极管一边为放电一边为充电。充电和放电电阻总和是相同的，因此输出信号的周期是恒定的。工作区间仅随R1做变化。 PWM信号的整体频率在这电路上取决于R1和C1的数值。公式：频率(Hz)= 1.44/(R1 * C1)

脉冲宽度调制技术的具体应用

脉冲宽度调制目录[隐藏] 一、脉冲宽度调制基本原理二、脉冲宽度调制具体过程三、脉冲宽度调制的优点四、脉冲宽度调制控制方法五、脉冲宽度调制相关应用领域六、脉冲宽度调制技术的具体应用一、脉冲宽度调制基本原理二、脉冲宽度调制具体过程三、脉冲宽度调制的优点四、脉冲宽度调制控制方法五、脉冲宽度调制相关应用领域六、脉冲宽度调制技术的具体应用脉冲宽度调制(PWM)，是英文“Pulse Width Modulation”的缩写，简称脉宽调制，是利用微处理器的数字输出来对模拟电路进行控制的一种非常有效的技术，广泛应用在从测量、通信到功率控制与变换的许多领域中。脉冲宽度调制是一种模拟控制方式，其根据相应载荷的变化来调制晶体管栅极或基极的偏置，来实现开关稳压电源输出晶体管或晶体管导通时间的改变，这种方式能使电源的输出电压在工作条件变化时保持恒定，是利用微处理器的数字输出来对模拟电路进行控制的一种非常有效的技术。 PWM控制技术以其控制简单,灵活和动态响应好的优点而成为电力电子技术最广泛应用的控制方式,也是人们研究的热点.由于当今科学技术的发展已经没有了学科之间的界限,结合现代控制理论思想或实现无谐振软开关技术将会成为PWM控制技术发展的主要方向之一。 [编辑本段] 一、脉冲宽度调制基本原理随着电子技术的发展，出现了多种PWM技术，其中包括：相电压控制PWM、脉宽PWM法、随机PWM、SPWM法、线电压控制PWM等，而在镍氢电池智能充电器中采用的脉宽PWM法，它是把每一脉冲宽度均相等的脉冲列作为PWM波形，通过改变脉冲列的周期可以调频，改变脉冲的宽度或占空比可以调压，采用适当控制方法即可使电压与频率协调变化。可以通过调整PWM的周期、PWM的占空比而达到控制充电电流的目的。模拟信号的值可以连续变化，其时间和幅度的分辨率都没有限制。9V电池就是一种模拟器件，因为它的输出电压并不精确地等于9V，而是随时间发生变化，并可

脉冲宽度调制

脉冲宽度调制（PWM）是一种对模拟信号电平进行数字编码的方法。通过高分辨率计数器的使用，方波的占空比被调制用来对一个具体模拟信号的电平进行编码。PWM信号仍然是数字的，因为在给定的任何时刻，满幅值的直流供电要么完全有（ON），要么完全无（OFF）。电压或电流源是以一种通（ON）或断（OFF）的重复脉冲序列被加到模拟负载上去的。通的时候即是直流供电被加到负载上的时候，断的时候即是供电被断开的时候。只要带宽足够，任何模拟值都可以使用PWM进行编码。 PWM之所以要配置这么多的寄存器是（表中只有少部分不用配置），应因为基本上是定时器不仅有PWM输出还有间隔定时器、方波输出、外部事件计数器、分频器、输入脉冲间隔测量、输入信号的高/低电平宽度的测量、延迟计数器、单触发脉冲输出功能。首先配置PER0中的TAU0EN为1，允许输入时钟的供应。再用TPS0来分频得到CK01、CK00这两个时钟（在选择的通道0和通道1是的时钟时可以选择一个时钟作为两个时钟，当然也可以一个通道一个时钟）。接下来是控制定时器单元启停的TE0、TS0、TT0，其中TE0 也就是说在这里我们不用配置。 TS0和TSH0寄存器是触发寄存器，用于初始化定时器/计数器寄存器0n (TCR0n)并开始各通道的计数操作。(启用) TT0和TTH0寄存器为用于停止各通道的计数操作的触发寄存器。（停用）接下来是控制输出寄存器TOE0、TO0、TOL0、TOM0，其中TOE0寄存器用于允许或禁止各通道的定时器输出。TO0寄存器是各通道的定时器输出的缓冲器寄存器。TOL0寄存器是用于控制各通道定时器输出电平的寄存器。TOM0寄存器用于控制各通道的定时器输出模式。（这里我们选择TOM0的TOM01为1：从属通道输出模式）

串联谐振脉冲调制方法总结

串联谐振脉冲调制方法总结调幅控制方法是通过调节直流电压源输出（逆变器输入）电压Ud（可以用移相调压电路，也可以用斩波调压电路加电感和电容组成的滤波电路，来实现调节输出功率的目的。即逆变器的输出功率通过输入电压调节，由锁相环（PLL）完成电流和电压之间的相位控制，以保证较大的功率因数输出。脉冲密度调制方法就是通过控制脉冲密度，实际上就是控制向负载馈送能量的时间来控制输出功率。其控制原理，这种控制方法的基本思路是：假设总共有N个调功单位，在其中M个调功单位里逆变器向负载输出功率；而剩下的N－M个单位内逆变器停止工作，负载能量以自然振荡形式逐渐衰减。输出的脉冲密度为M/N，这样输出功率就跟脉冲密度联系起来了。因此通过改变脉冲密度就可改变输出功率。脉冲密度调制方法的主要优点是：输出频率基本不变，开关损耗相对较小，易于实现数字化控制，比较适合于开环工作场合。脉冲频率调制方法是通过改变逆变器的工作频率，从而改变负载输出阻抗以达到调节输出功率的目的。负载的阻抗随着逆变器的工作频率（f）的变化而变化。对于一个恒定的输出电压，当工作频率与负载谐振频率偏差越大时，输出阻抗就越高，因此输出功率就越小，反之亦然。

脉冲频率调制方法的主要缺点是工作频率在功率调节过程中不断变化，导致集肤深度也随之而改变，在某些应用场合如表面淬火等，集肤深度的变化对热处理效果会产生较大的影响，这在要求严格的应用场合中是不允许的。但是由于脉冲频率调制方法实现起来非常简单，故在以下情况中可以考虑使用它：1）如果负载对工作频率范围没有严格限制，这时频率必须跟踪，但相位差可以存在而不处于谐振工作状态。 2）如果负载的Q值较高，或者功率调节范围不是很大，则较小的频率偏差就可以达到调功的要求。脉冲密度调制方法的主要缺点是：逆变器输出功率的频率不完全等于负载的自然谐振频率，在需要功率闭环的场合中，工作稳定性较差。由于每次从自然衰减振荡状态恢复到输出功率状态时要重新锁定工作频率，这时系统可能会失控。因此在功率闭环或者温度闭环的场合，工作的稳定性不好。其另一个缺点就是功率调节特性不理想，呈有级调功方式。谐振脉冲宽度调制（PWM）方法谐振脉冲宽度调制是通过改变两对开关管的驱动信号之间的相位差来改变输出电压值以达到调节功率的目的。即在控制电路中使原来同相的两个桥臂开关（S1，S2）、（S3，S4）的驱动信号之间错开一个相位角，使得输出的正负交替电压之间插入一个零电压值，这样只要改变相位角就可以改变输出电压的有效值，最终达到调节输出功率的目的。

10.4 脉冲载波调制

10.4 脉冲载波调制 1. 脉冲幅度调制与解调抽样后M s (ω)的频谱无限宽，对有限带宽的信道而言也无法传递。因此，在实际中通常采用脉冲宽度相对于抽样周期很窄的窄脉冲序列近似代替冲激脉冲序列，从而实现脉冲振幅调制。 1．自然抽样自然抽样又称曲顶抽样，它是指抽样后的脉冲幅度（顶部）随被抽样信号m(t)变化，或者说保持了m(t)的变化规律。自然抽样的脉冲调幅原理框图如图 10-9-4-1所示。图10-9-4-1 自然抽样的PAM 原理框图设模拟基带信号m(t)的波形及频谱如图 10-9-4-2所示：图 10-9-4-2 自然抽样的PAM 波形及频谱脉冲载波以s(t)表示，它是宽度为τ，周期为Ts 的矩形窄脉冲序列，其中Ts 是按抽样定理确定的，这里取Ts=1/(2f H )。若抽样信号为S(t)，且 s(t)= ∑-)(s kT t g ?S(w)=2π)()2 ( s n s s nw w nw Sa T -∑δτ τ ( s(t)= ∑n t jnw n s e v ，且v n = )2 ( τ τ s s nw Sa T ) 理想低通 m (t ) s (t ) m s (t )m (t ) m (t ) t (a ) ω ωH －ωH O M (ω) s (t )A τ T t (b ) ω O |S (ω)| τ 2π－－2ωH 2ωH τ 2π t m s (t ) ω |M s (ω )| τ 2π－O τ 2π －2ωH 2ωH (c ) (d )

M s (w)= π21 M(w) *[2π)()2 ( s n s s nw w nw Sa T -∑δτ τ] = )()2 ( s n s s nw w M nw Sa T -∑τ τ ----------------------------------------（10-9-4-1）结论：（1）若n=0，有M s (w)= )(w M T s τ ，因此，在自然抽样时，m(t) 通过截止频率为ωH 的低通滤波器后同样可以被恢复。（2）自然抽样频谱的包络按S a 函数变化，即随频率增高而下降，因而带宽是有限的，且带宽与脉宽τ有关。τ越大，带宽越小，这有利于信号的传输，但τ大会导致时分复用的路数减小，显然τ的大小要兼顾带宽和复用路数这两个互相矛盾的要求。（3）若s(t)= ∑n t jnw n s e v ，即S(t)为任意周期脉冲，有 M s (w)= )(s n n nw w M v -∑∞ -∞ =------------------------------------（10-9-4-2） 1．平顶抽样平顶抽样又叫瞬时抽样，它的抽样后信号中的脉冲均具有相同的形状——顶部平坦的矩形脉冲，矩形脉冲的幅度即为瞬时抽样值。其原理框图及波形如图10-9-4-3 所示，其中脉冲形成电路的作用就是把冲激脉冲变为矩形脉冲。图 10-9-4-3 平顶抽样信号及其产生原理框图脉冲形成电路的输入端信号为： M s (t)= )()(s K s kT t kT m -∑δ?M s (w)= ∑-k s s kw w M T )(1 M q (t)=M s (t)*q(t)= [ )()(s K s kT t kT m -∑δ]*q(t)=)()(s K s kT t q kT m -∑ 其对应的傅氏变换为： M q (w)= M s (w)Q(w) = ∑-k s s kw w M T )(1[2 )2(τ ττjw e w Sa -] m q (t ) O T t × m (t ) m s (t ) δT (t ) (a ) 脉冲形成电路 m q (t )(b ) Q (ω)

PWM(脉冲宽度调制Pulse Width Modulation)原理

1、 PWM原理 2、调制器设计思想 3、具体实现设计一、 PWM（脉冲宽度调制Pulse Width Modulation）原理：脉冲宽度调制波通常由一列占空比不同的矩形脉冲构成，其占空比与信号的瞬时采样值成比例。图1所示为脉冲宽度调制系统的原理框图和波形图。该系统有一个比较器和一个周期为Ts的锯齿波发生器组成。语音信号如果大于锯齿波信号，比较器输出正常数A，否则输出0。因此，从图1中可以看出，比较器输出一列下降沿调制的脉冲宽度调制波。通过图1b的分析可以看出，生成的矩形脉冲的宽度取决于脉冲下降沿时刻t k时的语音信号幅度值。因而，采样值之间的时间间隔是非均匀的。在系统的输入端插入一个采样保持电路可以得到均匀的采样信号，但是对于实际中tk-kTs<

正弦脉宽调制控制

为了使变压变频器输出交流电压的波形近似为正弦波，使电动机的输出转矩平稳，从而获得优秀的工作性能，现代通用变压变频器中的逆变器都是由全控型电力电子开关器件构成，采用脉宽调制(pulse width modulation, 简称pwm ) 控制的，只有在全控器件尚未能及的特大容量时才采用晶闸管变频器。应用最早而且作为pwm控制基础的是正弦脉宽调制(sinusoidal pulse width modulation, 简称spwm)。图3-1 与正弦波等效的等宽不等幅矩形脉冲波序列 3.1 正弦脉宽调制原理一个连续函数是可以用无限多个离散函数逼近或替代的，因而可以设想用多个不同幅值的矩形脉冲波来替代正弦波，如图3-1所示。图中，在一个正弦半波上分割出多个等宽不等幅的波形(假设分出的波形数目n=12)，如果每一个矩形波的面积都与相应时间段内正弦波的面积相等，则这一系列矩形波的合成面积就等于正弦波的面积，也即有等效的作用。为了提高等效的精度，矩形波的个数越多越好，显然，矩形波的数目受到开关器件允许开关频率的限制。在通用变频器采用的交-直-交变频装置中，前级整流器是不可控的，给逆变器供电的是直流电源，其幅值恒定。从这点出发，设想把上述一系列等宽不等幅的矩形波用一系列等幅不等宽的矩形脉冲波来替代(见图3-2)，只要每个脉冲波的面积都相等，也应该能实现与正弦波等效的功能，称作正弦脉宽调制(spwm)波形。例如，把正弦半波分作n等分(在图3-2中，n=9)，把每一等分的正弦曲线与横轴所包围的面积都用一个与此面积相等的矩形脉冲来代替，矩形脉冲的幅值不变，各脉冲的中点与正弦波每一等分的中点相重合，这样就形成spwm波形。同样，正弦波的负半周也可用相同的方法与一系列负脉冲波等效。这种正弦波正、负半周分别用正、负脉冲等效的spwm 波形称作单极式spwm。

实验5++抽样定理及PAM脉冲幅度调制实验

实验5 抽样定理及PAM脉冲幅度调制实验一、实验目的 1．通过对模拟信号抽样的实验,加深对抽样定理的理解； 2．通过PAM调制实验，使学生能加深理解脉冲幅度调制的特点； 3．学习PAM调制硬件实现电路，掌握调整测试方法。二、实验仪器 1．PAM脉冲调幅模块，位号：H（实物图片如下） 2．时钟与基带数据发生模块，位号：G（实物图片见第3页） 3．20M双踪示波器1台 4．频率计1台 5．小平口螺丝刀1只 6．信号连接线3根三、实验原理抽样定理告诉我们：如果对某一带宽有限的时

间连续信号（模拟信号）进行抽样，且抽样速率达到一定数值时，那么根据这些抽样值就能准确地还原原信号。这就是说，若要传输模拟信号，不一定要传输模拟信号本身，可以只传输按抽样定理得到的抽样值。通常，按照基带信号改变脉冲参量（幅度、宽度和位置）的不同，把脉冲调制分为脉幅调制（PAM ）、脉宽调制（PDM ）和脉位调制（PPM ）。虽然这三种信号在时间上都是离散的，但受调参量是连续的，因此也都属于模拟调制。关于PDM 和PPM ，国外在上世纪70年代研究结果表明其实用性不强，而国内根本就没研究和使用过，所以这里我们就不做介绍。本实验平台仅介绍脉冲幅度调制，因为它是脉冲编码调制的基础。抽样定理实验电路框图，如图1-1所示。图1-1 抽样的实验过程结构示意图本实验中需要用到以下5个功能模块。 1．非同步函数信号或同步正弦波发生器模块：它提供各种有限带宽的时间连续的模拟信号，并经过连线送到“PAM 脉冲调幅模块”，作为脉冲幅度调制器的调制信号。P03/P04测试点可用于调制信号的连接和测量；另外，如果实验室配备了电话单机，也可以使用用户电话模块，这样验证实验效果更直接、更形象，P05/P07测试点可用于语音信号的连接和测量。 2．抽样脉冲形成电路模块：它提供有限高度，不同宽度和频率的的抽样脉冲序列，并经过连线送到“PAM 脉冲调幅模块”，作为脉冲幅度调制器的抽样脉冲。P09测试点可用于抽样脉冲的连模抽样信道信号开关抽样器 32P01 32TP01 32P02 32P03 P15 4SW02P09 P14 P04 32W01

单片机PWM(脉冲宽度调制)原理与实现

、PWM原理 2、调制器设计思想 3、具体实现设计一、PWM（脉冲宽度调制Pulse Width Modulation）原理：脉冲宽度调制波通常由一列占空比不同的矩形脉冲构成，其占空比与信号的瞬时采样值成比例。图1所示为脉冲宽度调制系统的原理框图和波形图。该系统有一个比较器和一个周期为Ts的锯齿波发生器组成。语音信号如果大于锯齿波信号，比较器输出正常数A，否则输出0。因此，从图1中可以看出，比较器输出一列下降沿调制的脉冲宽度调制波。通过图1b的分析可以看出，生成的矩形脉冲的宽度取决于脉冲下降沿时刻t k时的语音信号幅度值。因而，采样值之间的时间间隔是非均匀的。在系统的输入端插入一个采样保持电路可以得到均匀的采样信号，但是对于实际中tk-kTs< （1）其中，x{t}是离散化的语音信号；Ts是采样周期；是未调制宽度；m是调制指数。然而，如果对矩形脉冲作如下近似：脉冲幅度为A，中心在t = k Ts处，在相邻脉冲间变化缓慢，则脉冲宽度调制波xp(t)可以表示为：（2）其中，。无需作频谱分析，由式（2）可以看出脉冲宽度信号由语音信号x(t)加上一个直流成分以及相位调制波构成。当时，相位调制部分引起的信号交迭可以忽略，因此，脉冲宽度调制波可以直接通过低通滤波器进行解调。二、数字脉冲宽度调制器的实现：实现数字脉冲宽度调制器的基本思想参看图2。图中，在时钟脉冲的作用下，循环计数器的5位输出逐次增大。5位数字调制信号用一个寄存器来控制，不断于循环计数器的输出进行比较，当调制信号大于循环计数器的输出时，比较器输出高电平，否则输出低电平。循环计数器循环一个周期后，向寄存器发出一个使能信号EN，寄存器送入下一组数据。在每一个计数器计数周期，由于输入的调制信号的大小不同，比较器输出端输出的高电平个数不一样，因而产生出占空比不同的脉冲宽度调制波。图3 为了使矩形脉冲的中心近似在t=kTs处，计数器所产生的数字码不是由小到大或由大到小顺序变化，而是将数据分成偶数序列和奇数序列，在一个计数周期，偶数序列由小变大，直到最大值，然后变为对奇数序列计数，变化为由大到小。如图3例子。奇偶序列的产生方法是将计数器的最后一位作为比较数据的最低位，在一个计数周期内，前半个周期计数器输出最低位为0，其他高位逐次增大，则产生的数据即为偶数序列；后半个周期输出最低位为1，其余高位依次减小，产生的数据为依次减小的偶序列。具体电路可以由以下电路图表示：三、8051中的PWM模块设计：

正弦脉宽调制(SPWM)控制

正弦脉宽调制（SPWM）控制（转载）为了使变压变频器输出交流电压的波形近似为正弦波，使电动机的输出转矩平稳，从而获得优秀的工作性能，现代通用变压变频器中的逆变器都是由全控型电力电子开关器件构成，采用脉宽调制(pulse width modulation, 简称pwm ) 控制的，只有在全控器件尚未能及的特大容量时才采用晶闸管变频器。应用最早而且作为pwm 控制基础的是正弦脉宽调制(sinusoidal pulse width modulation, 简称spwm)。图3-1 与正弦波等效的等宽不等幅矩形脉冲波序列 3.1 正弦脉宽调制原理一个连续函数是可以用无限多个离散函数逼近或替代的，因而可以设想用多个不同幅值的矩形脉冲波来替代正弦波，如图3-1所示。图中，在一个正弦半波上分割出多个等宽不等幅的波形(假设分出的波形数目n=12)，如果每一个矩形波的面积都与相应时间段内正弦波的面积相等，则这一系列矩形波的合成面积就等于正弦波的面积，也即有等效的作用。为了提高等效的精度，矩形波的个数越多越好，显然，矩形波的数目受到开关器件允许开关频率的限制。在通用变频器采用的交-直-交变频装置中，前级整流器是不可控的，给逆变器供电的是直流电源，其幅值恒定。从这点出发，设想把上述一系列等宽不等幅的矩形波用一系列等幅不等宽的矩形脉冲波来替代(见图3-2)，只要每个脉冲波的面积都相等，也应该能实现与正弦波等效的功能，称作正弦脉宽调制(spwm)波形。例如，把正弦半波分作n等分(在图3-2中，n=9)，把每一等分的正弦曲线与横轴所包围的面积都用一个与此面积相等的矩形脉冲来代替，矩形脉冲的幅值不变，各脉冲的中点与正弦波每一等分的中点相重合，这样就形成spwm波形。同样，正弦波的负半周也

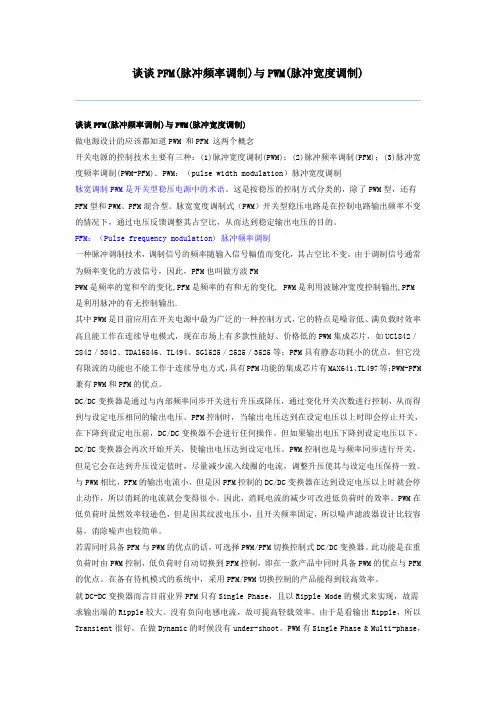

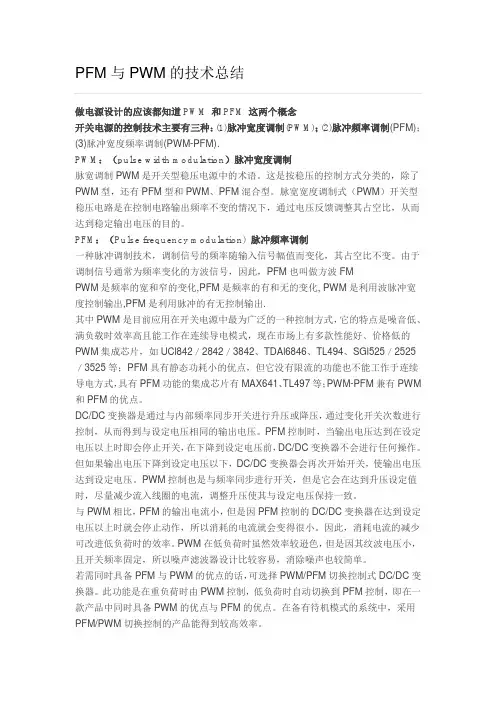

谈谈PFM(脉冲频率调制)与PWM(脉冲宽度调制)

谈谈PFM(脉冲频率调制)与PWM(脉冲宽度调制) 谈谈PFM(脉冲频率调制)与PWM(脉冲宽度调制) 做电源设计的应该都知道PWM 和PFM 这两个概念开关电源的控制技术主要有三种：(1)脉冲宽度调制(PWM)；(2)脉冲频率调制(PFM)；(3)脉冲宽度频率调制(PWM-PFM)．PWM：（pulse width modulation）脉冲宽度调制脉宽调制PWM是开关型稳压电源中的术语。这是按稳压的控制方式分类的，除了PWM型，还有PFM型和PWM、PFM混合型。脉宽宽度调制式（PWM）开关型稳压电路是在控制电路输出频率不变的情况下，通过电压反馈调整其占空比，从而达到稳定输出电压的目的。 PFM：（Pulse frequency modulation) 脉冲频率调制一种脉冲调制技术，调制信号的频率随输入信号幅值而变化，其占空比不变。由于调制信号通常为频率变化的方波信号，因此，PFM也叫做方波FM PWM是频率的宽和窄的变化,PFM是频率的有和无的变化, PWM是利用波脉冲宽度控制输出,PFM 是利用脉冲的有无控制输出. 其中PWM是目前应用在开关电源中最为广泛的一种控制方式，它的特点是噪音低、满负载时效率高且能工作在连续导电模式，现在市场上有多款性能好、价格低的PWM集成芯片，如UCl842／2842／3842、TDAl6846、TL494、SGl525／2525／3525等；PFM具有静态功耗小的优点，但它没有限流的功能也不能工作于连续导电方式，具有PFM功能的集成芯片有MAX641、TL497等；PWM-PFM 兼有PWM和PFM的优点。 DC/DC变换器是通过与内部频率同步开关进行升压或降压，通过变化开关次数进行控制，从而得到与设定电压相同的输出电压。PFM控制时，当输出电压达到在设定电压以上时即会停止开关，在下降到设定电压前，DC/DC变换器不会进行任何操作。但如果输出电压下降到设定电压以下，DC/DC变换器会再次开始开关，使输出电压达到设定电压。PWM控制也是与频率同步进行开关，但是它会在达到升压设定值时，尽量减少流入线圈的电流，调整升压使其与设定电压保持一致。与PWM相比，PFM的输出电流小，但是因PFM控制的DC/DC变换器在达到设定电压以上时就会停止动作，所以消耗的电流就会变得很小。因此，消耗电流的减少可改进低负荷时的效率。PWM在低负荷时虽然效率较逊色，但是因其纹波电压小，且开关频率固定，所以噪声滤波器设计比较容易，消除噪声也较简单。若需同时具备PFM与PWM的优点的话，可选择PWM/PFM切换控制式DC/DC变换器。此功能是在重负荷时由PWM控制，低负荷时自动切换到PFM控制，即在一款产品中同时具备PWM的优点与PFM 的优点。在备有待机模式的系统中，采用PFM/PWM切换控制的产品能得到较高效率。就DC-DC变换器而言目前业界PFM只有Single Phase，且以Ripple Mode的模式来实现，故需求输出端的Ripple较大。没有负向电感电流，故可提高轻载效率。由于是看输出Ripple，所以Transient很好，在做Dynamic的时候没有under-shoot。PWM有Single Phase & Multi-phase，

LED 照明设计之脉冲调制PWM 电路详解

LED照明设计之脉冲调制PWM电路详解 LED照明作为新一代照明受到了广泛的关注。仅仅依靠LED封装并不能制作出好的照明灯具。本文主要从电子电路、热分析、光学方面阐述了如何运用LED特性进行设计。在上一期的“LED驱动电路设计－基础篇”中，介绍了LED的电子特性和基本的驱动电路。遗憾的是，阻抗型驱动电路和恒电流源型驱动电路，大范围输入电压和大电流中性能并不强，有时并不能发挥出LED的性能。相反，用脉冲调制方法驱动LED电路，能够发挥LED的多个优点。这次主要针对运用脉冲调制的驱动电路进行说明。 PWM是什么？脉冲调制英文表示是Pulse Width Modulation，简称PWM。PWM 是调节脉冲波占空比的一种方式。如图1所示，脉冲的占空比可以用脉冲周期、On-time、Off-time表示，如下公式：占空比＝On-time（脉冲的High时间）/ 脉冲的一个周期（On-time + Off-time）Tsw（一周期）可以是开关周期，也可以是Fsw=1/Tsw的开关频率。

图1 Pulse Width Modulation (PWM) 在运用PWM的驱动电路中，可以通过增减占空比，控制脉冲一个周期的平均值。运用该原理，如果能控制电路上的开关设计（半导体管、MOSFET、IGBT等）的打开时间（关闭时间），就能够调节LED电流的效率。这就是接下来要介绍的PWM控制。 PWM信号的应用 PWM控制电路的一个特征是只要改变脉冲幅度就能控制各种输出。图2的降压电路帮助理解PWM的控制原理。在这个电路中，将24V的输入电压转换成12V，需要增加负载。负载就是单纯的阻抗。电压转换电路的方法有很多，运用PWM信号的效果如何呢？

脉冲宽度调制(PWM)技术

脉冲宽度调制(PWM)技术在电力电子变流器控制系统中，对于控制电路的要求往往是除能够控制负载的加电与断电外，还应该能够控制加载到负载上的电压高低及功率大小。在大功率电力电子电路中，控制加载至负载上电压及功率的实用方法就是脉冲宽度调制(pulse width modulation, PWM)。 1. 面积等效原理在控制理论中，有一个重要的原理，即冲量等效原理：大小、波形不相同的窄脉冲变量(冲量)作用在具有惯性的环节上时，只要这些变量对时间的积分相等，其作用的效果将基本相同。这里所说的效果基本相同是指惯性环节的输出响应波形基本相同。例如，下图1示出的三个窄脉冲电压波形分别为矩形波、三角波和正弦波，但这二个窄脉冲电压对时间的积分相等，或者说它们的面积相等。当这三个窄脉冲分别作用在只有惯性的同一环节上时，其输出响应基本相同。因此，冲量等效原理也可以称为面积等效原理。从数学角度进行分析，对上图1所示的三个窄脉冲电压波形进行傅里叶变换，则其低频段的特性非常相近，仅在高频段有所不同，而高频段对于具有惯性负载的电路影响非常小。由此进一步证明了面积等效原理的正确性。 2. 脉冲宽度调制技术

依据面积等效原理，在电路中可以利用低端电源开关或高端电源开关，以一定频率的导通和截止连续切换，使电源电压U i以一系列等幅脉冲(或称为矩形波)的形式加载到负载上，加载在负载上的电源电压Uo波形如图2所示。图2所示的矩形波的电压平均值：此式表明在一个脉冲周期内，电压的平均值与脉冲的占空比是成正比的，于是，可以通过改变脉冲的占空比来调整加载到负载上的电压大小。当占空比小时，加载到负载上的平均电压就低，即加载到负载上的功率小；而占空比大时，加载到负载上的平均电压就高，加载到负载上的功率大。这种通过等幅脉冲调节负载平均电压及功率的方法称为脉冲宽度调制，也称为斩波控制。采用脉冲宽度调制方式为负载供电，由于供电电压是脉动的，势必会产生出各种谐波。为了明确脉冲宽度调制技术对负载产生的影响，且考虑此分析结果便于以后章节引用，可将图2所示的等幅脉冲序列描述为式中，G(t)为开关函数，其波形如图3所示。在此式中，第一项DUi是等幅脉冲序列的直流成分，也即输出电压的平均值。可见，输出电

脉冲编码调制

脉冲编码调制(PCM)系统设计与仿真目录一、前言 (2) 二，设计目的 (3) 三、脉冲编码调制介绍 (3) 3.1简介 (3) 3.2脉冲编码调制PCM的基本原理 (4) 3.3编码 (5) 四、设计步骤 (5) 4.1系统介绍 (5) 4.2PCM编码器组件功能实现 (9) 4.3 PCM编码器模块 (10) 4.4 PCM译码器模块 (11) 4.5、系统仿真模型 (12) 4.6仿真波形 (13) 五、设计过程中需解决的问题 (14) 六、设计心得......................... 错误！未定义书签。参考文献 (14)

脉冲编码调制(PCM)系统设计与仿真摘要: SystemView 仿真软件可以实现多层次的通信系统仿真。脉冲编码调制（PCM）是现代语音通信中数字化的重要编码方式。利用SystemView 实现脉冲编码调制(PCM)仿真，可以为硬件电路实现提供理论依据。通过仿真展示了PCM 编码实现的设计思路及具体过程，并加以进行分析。 ABSTRACT SystemView simulation software multi-level communication system simulation. Pulse code modulation (PCM) is a modern digital voice communication important encoding. SystemView achieved using pulse code modulation (PCM) emulation, the hardware circuit can provide a theoretical basis. The simulation shows the PCM code to implement the design concept and the specific process and analyze them. 关键词: PCM 编译码一、前言随着电子技术和计算机技术的发展，仿真技术得到了广泛的应用。基于信号的用于通信系统的动态仿真软件SystemView具有强大的功能，可以满足从底层到高层不同层次的设计、分析使用，并且提供了嵌入式的模块分析方法，形成多层系统，使系统设计更加简洁明了，便于完成复杂系统的设计。 SystemView具有良好的交互界面，通过分析窗口和示波器模拟等方法，提供了一个可视的仿真过程，不仅在工程上得到应用，在教学领域也得到认可，尤

NE555PWM脉宽调制电路分析与实验

NE555PWM脉宽调制电路 PWM称之为脉冲宽度调制信号，利用脉冲的宽度来调整亮度，也可用来控制DC马达。PWM脉冲宽度调制信号的基本频率至少约400HZ-10KHZ，当调整LED的明或暗时，这个基本的频率不可变动，而是改变这个频率上方波的宽度，宽度越宽则越亮、宽度越窄则越暗。 PWM是控制LED的点亮时间，而不是改变输出的电压来控制亮度。图1-5 PWM脉宽调制图片以下为PWM工作原理: reset接脚被连接到+V，因此它对电路没有作用。当电路通电时，Pin 2 (触发点)接脚是低电位，因为电容器C1开始放电。这开始振荡器的周期，造成第3接脚到高电位。当第3接脚到高电位时，电容器C1开始通过R1和对二极管D2充电。当在C1的电压到达+V的2/3时启动接脚6，造成输出接脚(Pin3)跟放电接脚(Pin7)成低电位。当第3接脚到低电位，电容器C1起动通过R1和D1的放电。当在C1的电压下跌到+V的1/3以下，输出接脚(Pin3)和放电接脚(Pin7)接脚到高电位并使电路周期重复。 Pin 5并没有被外在电压作输入使用，因此它与0.01uF电容器相接。电容器C1通过R1及二极管，二极管一边为放电一边为充电。充电和放电电阻总和是相同的，因此输出信号的周期是恒定的。工作区间仅随R1做变化。 PWM信号的整体频率在这电路上取决于R1和C1的数值。公式：频率(Hz)= 1.44/(R1 * C1)

利用555定时器实现宽范围脉宽调制器用包括高功率开关驱动的电动机速度控制。图1：在555定时器电路中增加一个二极管和电位计可构成一个宽范围PWM。/TD> 这个电路的输出可以驱动MOSFET去控制通过电动机的电流，达到平滑控制电动机速度90%左右。这也应用于灯光的控制，灯光的强度可得以有效控制。另一个应用是在开关式电源。PWM调整允许一个可变的输出电压。可通过555定时器(5个引脚)VC终端的反馈来调节电压。一个超过调节阈值限制的输出电压将提前结束基于周期循环的PWM信号，以维持输出电压的稳定。微处理器可以通过数字电位计直接调节PWM去控制电动机速度、灯光强度或者电源输出电压。对于周期因子(DF)：其中，而a是终端２和终端１之间电阻与终端3和终端１之间电阻的比值。选

脉冲宽度调制(PWM)技术原理

一、PWM技术原理由于全控型电力半导体器件的出现，不仅使得逆变电路的结构大为简化，而且在控制策略上与晶闸管类的半控型器件相比，也有着根本的不同，由原来的相位控制技术改变为脉冲宽度控制技术，简称PwM技术。PwM技术可以极其有效地进行谐波抑制，在频率、效率各方面有着明显的优点使逆变电路的技术性能与可靠性得到了明显的提高。采用PwM方式构成的逆变器，其输人为固定不变的直流电压，可以通过PwM技术在同一逆变器中既实现调压又实现调频。由于这种逆变器只有一个可控的功率级，简化了主回路和控制回路的结构，因而体积小、质量轻、可靠性高。又因为集凋压、调频于一身，所以调节速度快、系统的动态响应好。此外，采用PwM技术不仅能提供较好的逆变器输出电压和电流波形，而且提高了逆变器对交流电网的功率因数。把每半个周期内，输出电压的波形分割成若干个脉冲，每个脉冲的宽度为每两个脉冲间的间隔宽度为t2，则脉冲的占空比γ为此时，电压的平均值和占空比成正比，所以在调节频率时，不改变直流电压的幅值，而是改变输出电压脉冲的占空比，也同样可以实现变频也变压的效果。二、正弦波脉宽调制(sPwM） 1．sPwM的概念工程实际中应用最多的是正弦PwM法(简称sPwM)，它是在每半个周期内输出若干个宽窄不同的矩形脉冲波，每一矩形波的面积近似对应正弦波各相应每一等份的正弦波形下的面积可用一个与该面积相等的矩形来代替，于是正弦波形所包围的面积可用这N个等幅(Vd)不等宽的矩形脉冲面积之和来等效。各矩形脉冲的宽度自可由理论计算得出，但在实际应用中常由正弦调制波和三角形载波相比较的方式来确定脉宽：因为等腰三角形波的宽度自上向下是线性变化的，所以当它与某一光滑曲线相交时，可得到一组幅值不变而宽。度正比于该曲线函数值的矩形脉冲。若使脉冲宽度与正弦函数值成比例，则也可生成sPwM波形。在工程应用中感兴趣的是基波，假定矩形脉冲的幅值Vd恒定，半周期内的脉冲数N也不变，通过理论分析可知，其基波的幅值V1m脉宽δi有线性关系在进行脉宽调制时，使脉冲系列的占空比按正弦规律来安排。当正弦值为最大值时，脉冲的宽度也最大，而脉冲间的间隔则最小。反之，当正弦值较小时，脉冲的宽度也小，而脉冲间的间隔则较大，如图5 3所示；这样的电压脉冲系列可以使负载电流中的高次谐波成分大为减小，称为正弦波脉宽调制。sPwM方式的控制方法可分为多种。从实现的途径可分为硬件电路与软件编程两种类型；而从工作原理上则可按调制脉冲的极性关系和控制波与载波间的频率关系来分类。按调制脉冲极性关系可分为单极性sPwM和双极性sPwM两种。 3．双极性sPwM法双极性控制则是指在输出波形的半周期内，逆变器同一桥臂中的两只元件均处于开关状态，但它们之间的关系是互补的，即通断状态彼此是相反交替的。这样输出波形在任何半周期内都会出现正、负极性电压交替的情况，故称之为双极性控制。与单极性控制方式相比，载波和控制波都变成了有正、负半周的交流方式，其输出矩形波也是任意半周中均出现正负交替的情况 4．sPwM生成方法正弦脉宽调制波(sPwM)的生成方法可分为硬件电路与软件编程两种方式。按照前面讲述的PWM逆变电路的基本原理和控制方法，可以用模拟电路构成三角波载波和正弦调制波发生电路，用比较器来确定它们的交点，在交点时刻对功率开关器件的通断进行控制，就可以生成SPWM波形。但这种模拟电路结构复杂，难以实现精确的控制。微机控制技术的发展使得用软件生成的SPWM波形变得比较容易，因此，目前SPWM波形的生成和控制多用微机来实现。本节主要介绍用软件生成SPWM波形的几种基本算法。

PWM脉宽调制方法介绍

脉冲宽度调制脉冲宽度调制（PWM）是英文“Pulse Width Modulation”的缩写，简称脉宽调制。它是利用微处理器的数字输出来对模拟电路进行控制的一种非常有效的技术，广泛应用于测量，通信，功率控制与变换等许多领域。一种模拟控制方式，根据相应载荷的变化来调制晶体管栅极或基极的偏置，来实现开关稳压电源输出晶体管或晶体管导通时间的改变，这种方式能使电源的输出电压在工作条件变化时保持恒定。脉冲宽度调制（PWM）是一种对模拟信号电平进行数字编码的方法。通过高分辨率计数器的使用，方波的占空比被调制用来对一个具体模拟信号的电平进行编码。PWM信号仍然是数字的，因为在给定的任何时刻，满幅值的直流供电要么完全有(ON)，要么完全无(OFF)。电压或电流源是以一种通(ON)或断(OFF)的重复脉冲序列被加到模拟负载上去的。通的时候即是直流供电被加到负载上的时候，断的时候即是供电被断开的时候。只要带宽足够，任何模拟值都可以使用PWM进行编码。多数负载(无论是电感性负载还是电容性负载)需要的调制频率高于10Hz，通常调制频率为1kHz到200kHz之间。许多微控制器内部都包含有PWM控制器。例如，Microchip公司的PIC16C67内含两个PWM控制器，每一个都可以选择接通时间和周期。占空比是接通时间与周期之比；调制频率为周期的倒数。执行PWM操作之前，这种微处理器要求在软件中完成以下工作： * 设置提供调制方波的片上定时器/计数器的周期 * 在PWM控制寄存器中设置接通时间 * 设置PWM输出的方向，这个输出是一个通用I/O管脚 * 启动定时器 * 使能PWM控制器 PWM的一个优点是从处理器到被控系统信号都是数字形式的，无需进行数模转换。让信号保持为数字形式可将噪声影响降到最小。噪声只有在强到足以将逻辑1改变为逻辑0或将逻辑0改变为逻辑1时，也才能对数字信号产生影响。对噪声抵抗能力的增强是PWM相对于模拟控制的另外一个优点，而且这也是在某些时候将PWM用于通信的主要原因。从模拟信号转向PWM可以极大地延长通信距离。在接收端，通过适当的RC或LC网络可以滤除调制高频方波并将信号还原为模拟形式。总之，PWM既经济、节约空间、抗噪性能强，是一种值得广大工程师在许多设计应用中使用的有效技术。几种PWM控制方法采样控制理论中有一个重要结论:冲量相等而形状不同的窄脉冲加在具有惯性的环节上时,其效果基本相同.PWM控制技术就是以该结论为理论基础,对半导体开关器件的导通和关断进行控制,使输出端得到一系列幅值相等而宽度不相等的脉冲,用这些
