E算量使用教程
第一章、E 算量基本介绍
1、软件特点
○1 、E算量以Excel 为主，CAD提取为辅的算量软件；数据清晰、核对方便，尤其适合做结算
○2 、含计算稿、CAD提取、电气工程、给排水、通风工程、土建工程、方格网表、钢筋表、钢结构表等
○3 、可直接打开CAD图，从CAD图提取长度、面积、个数、标注等数据到表格里
○4 、“公式”窗口里包含了大量常用公式（用户也可添加公式），随时可调用到工程表格里
○5 、计算稿里可用“序号小计法”分级计算工程量，也可分级汇总工程量；汇总方式多样，如可按清单、按定额、按编码、按名称汇总工程量等。
○6 、参数表可一次性算完相关工程量，利用“分类汇总” ，可按规格汇总工程量
○7 、电气工程表，可一次算完管、线工程量；自动汇总，并按设置表排序工程量
○8 、通风工程表，可自动计算风管厚度，一次算出风管、保温层工程量，并自动汇总
○9 、给排水工程表，含计算稿所有功能，且可自动分规格汇总
○10 、有强大的审查功能，如可反查工程量来源、检查计算式错误等
○11 、有审核修正模式，被修正数据自动以上标显示，便于新旧数据对照查看
○12 、在“清单、定额”窗口里，可套用子目，也可下载全国各地库
2、软件界面
E算量是以Excel 为主要开发平台、同时集成了AutoCAD。本软件不限office 、CAD年份版本，但本教程是依据office2003 制作，整体界面如下：
1、E 算量可支持 Office2007 、2010，但界面稍不同， E 算量菜单在“加载项”功能区里
2、Vista 、win7 电脑，请在桌面 E 算量图标上点右键菜单 - 》属性 - 》查找目标 - 》再在该文件上点右键菜单 - 》 属性 -》兼容性 -》勾选“以兼容模式运行这个程序” ，以后就可直接运行 E 算量了
2.1 、菜单栏
：全屏显示，主要用于 CAD 提取时，增大操作空间
- 》可选择不同专业模板，新建工程
- 》保存当前的工程
- 》保存所有打开的工程
- 》仅将当前表另存为文件
- 》将以前表格添加至工程
- 》工程全局设置选项卡
- 》针对当前表格的设置
- 》重新计算一遍当前表
- 》套用清单、定额子目时，原有“名称”列不变
- 》删除当前表里表头以下的所有行
- 》删除当前表里整行空白的行
- 》删除当前表里序号为空的行
- 》只显示序号以∑开头的行，其他行均隐藏
- 》只显示序号不为空的行，其他行均隐藏
- 》只显示编码不为空的行，其他行均隐藏
- 》显示所有行，包括以前隐藏的行
- 》设置当前列的常用项，以后可下拉选择，快速输入
- 》为单元格定义变量，可在其他公式里调用
- 》某些其他软件导出的表格，需要刷新数值才可公式计算
E 算量工具条
CAD 窗口 左方功能窗口
工程表格
- 》当前单元格显示大写金额
- 》比如单元格为2+3+4，数值个数为3
- 》统计所选单元格，非重复项目的个数
- 》所选单元格全填充某个数值
- 》清除单元格文字内的空格
- 》清除当前表里的所有批注
- 》可选择计算稿进行汇总
- 》根据规格分类汇总，主要用于参数表，汇总表为计算稿样式
- 》根据规格分类汇总，主要用于参数表，汇总表为横向统计表样式- 》E 算量改进的历史记录
- 》查看E 算量使用帮助文档
- 》查看E 算量使用视频教学
- 》打开E 算量产品网站，可下载最新版
- 》直接和E 算量客服QQ交流
- 》查看加密锁信息
- 》列出E 算量安装目录下“ tools ”内所有程序
- 》列出E 算量安装目录下“参考资料”内所有文件
2.2 、工具栏
：保存所有打开的工程
：当前工程设置，针对整个工程有效
：当前表格设置，只对当前表格有效
：刷新计算当前表
：选择计算稿进行汇总
：审核模式，自动将旧数据以上标方式显示，便于新旧数据对照：显示/ 隐藏“公式分析”窗口
：将选择列左移一列
：将选择列右移一列
：将选择行上移一行
：将选择行下移一行
：复制行
：粘贴行
：插入空行，也可按Insert 键，快速插入行
列出了打开的工程、表格名、表内 *号目录，点击节点，可快速在表格定位。
自动列出了当前工程所有变量，通过该窗口可快速调用变量至工程。 内置了
常见几何公式等，用户可进行编辑、补充。 内置了多个专业的常用模板表，
可直接调用到工程中 内置了各地清单库，也可点按钮“下载库”下载更多的
清单库 内置了各地定额库，也可点按钮“下载库”下载更多的定额库 内置了
大多工程字符、工程参数等
可直接打开 CAD 文件，并从 CAD 图提取长度、面积、个数等工程量到表格里 3、新建工程、添加表格
3.1 、新建工程
1 、点菜单“工程 - 》新建工程” ，或点工具栏按钮 ○
2 、在弹出的新建工程窗口里，选择工程模板 - 》输入工程名称 - 》 点按钮 - 》 将新建一
个空白工程。若在 卡片里选择工程为模板，将新建一个完全一样的工程。
（注意： E 算量工程即为 excel 文件，也可直接用 excel 打开）
3.2 、添加表格至工程
软件提供了： 计算稿 （通用表）、电气工程表、 通风工程表、 给排水工程表、 土建工程表、 方格网土方表、 钢筋表、钢结构表、标准构件表等；也可添加自编的表格。 有多种方法添加表格至工程：
○1 、点菜单“工程 - 》新建工程”，或点工具栏按钮 - 》选择模板表 -》点按钮 。
软件左边为工程、变量、公式、模板、清单、 定额、字符窗口；
右边是 CAD 窗口，但默认是关闭的，可点 显示 CAD 窗口。
面为各窗口简介： 工程” 变量” 公式” 模板” 清单” 清单” 字符” CAD ”： ，开始新建工程。
2.3 、功能窗口
○2 、在“模板”窗口内，双击表格名节点，所选表格即可添加至工程。
○3 、点菜单“工程-》添加已有表格” ，在弹出对话框里选择文件，即可添加至工程。
4、工程设置新建工程后，将自动弹出“工程设置”窗口；也可点菜单“工程-》工程设置” ，再次打开该窗口。
“工程设置”是针对整个工程进行设置的，下面为各选项卡详细介绍。
4.1 、“工程信息”选项卡工程信息里每行名称，都相当于一个全局变量，可在各表格调用；如计算稿表头就调用了变量“工程名称”、“编制单位” ；也可在工程信息窗口尾行添加新的变量。
4.2 、“常规”选项卡该选项卡主要应用于计算稿，详见第二章
4.4 、“日志”选项卡一般填写工程概况，或者在计算过程的遇到的问题，便于下次查对。
4.5 、“钢筋”选项卡详见第五章
4.6 、“附件”选项卡可添加任意格式工程相关文件，便于日后查阅。
4.7 、“快捷键”选项卡
除Insert 为固定的快捷键，F3 –F12 键，均可定制对应内容：
4.8 、“保存”选项卡
○1 、推荐5-15 分钟自动保存一次工程
○2 、“保存工程时自动备份” ：每保存一次工程，将产生一个备份，便于以后恢复工程
○3 、“保存工程时自动保存CAD”：由于保存CAD文件比较慢，故软件默认不自动保存CAD
○4 、“设置编辑备份” ：设置保护密码后，工程只可打开查看，不能编辑修改
○5 、”删除所选备份”：可清除确定不需保留的工程备份
○6 、恢复当前工程”：可根据时间，从备份中恢复工程。
5、工程管理
5.1 、工程窗口工程窗口以树状显示：工程名/ 表格名/ * 号目录；在计算稿序号列输入*号，可表示分部、子分部
* 行：表内一级目录，一般代表分部工程；
** 行：表内二级目录，为一级目录的子级；可视为子分部工程；可用* 细节任意多级子目录。
可点“工程”窗口内按钮，刷新显示工程目录。
点击“工程”窗口内节点，可快速定位表格位置，比手工在表格内查找快捷很多。
5.2 、表格内分级显示点按钮，将弹出对话框：
可根据需要，勾选“按*号分级显示” 、或“按序号分级显示” ，再点按钮“刷新分级” ，显示如下：
第二章、计算稿
1、基本操作
2.1 、* 号分级管理工程量在序号列里输入*号表示分部、** 表示子分部；在左边“工程”窗口里，将自动显示*号目录；点击
节点，
可快速在表格里定位。
点按钮，表格可根据* 号分级显示表格，非常便于查看。
2.2 、工程量= 算式×倍数倍数一般为构件数，倍数为空时默认为1。
根据《算王安装算量教程详解》的讲解
第一章学习指南 第二章第一步了解工程管理器 第三章第二步新建工程 第四章第三步向工程添加图纸cad图纸、数码相片图纸 第五章第四步了解图形数据输入窗口 第六章第五步掌握3种数据提取方法长度数据提取、数数量、布置立管 第七章第六步套定额 第八章第七步把提取出的数据添加到工程中 第二章工程管理器 第一节工程管理器介绍 运行算王安装算量，首先进入的是“工程管理器”，工程管理器主要的作用是管理算王软件的工程。第一次运行软件工程管理器是空的，需要用户新建算王工程。如图： 在工程管理其中可以对工程做如下操作： 1．新建工程 2．添加已有工程 3．向工程中添加图纸 4．保存工程 5．修改工程名称 6．从工程管理器中移除工程 7．复制图纸 8．粘贴图纸 9．删除图纸 10．修改图纸名称
第二节新建工程 第一步右键单击工程管理器项，选择菜单上的“新建工程”如图： 第二步在弹出的“新建工程对话框”上选择工程类别 第三步输入工程名称 第四步选择定额库，鼠标单击定额库路径编辑框旁边的按钮会弹出打开文件对话框，用户需要在电脑上找到算王的定额库文件 注：算王定额库文件扩展名为“.de35”如：北京市2001安装定额.de3 第五步选择工程的存储路径。 注：工程的存储路径为工程文件存储在电脑上的位置 第六步单击“创建”按钮，完成新建工程 第三节添加已有工程 第一步右键单击工程管理器项，选择菜单上的“添加工程”如图：
第二步在添加工程对话框上设置工程路径，鼠标单击按钮，并弹出的对话框上选择电脑上的算王工程文件夹。 注：算王工程是以文件夹的形式存在，如工程名称为“算王演示工程”，那么工程在电脑上存储的工程文件夹名字也为“算王演示工程”，不要在电脑上直接修改这 个文件夹的名称。 第三步单击工程添加对话框上的“确定”按钮添加工程 第四节向工程中添加图纸 第一步右键单击“工程名称”项并在菜单上选择“添加图纸”如图：
E算量使用教程
第一章、E算量基本介绍 1、软件特点 ○1、E算量以Excel为主，CAD提取为辅的算量软件；数据清晰、核对方便，尤其适合做结算 ○2、含计算稿、CAD提取、电气工程、给排水、通风工程、土建工程、方格网表、钢筋表、钢结构表等 ○3、可直接打开CAD图，从CAD图提取长度、面积、个数、标注等数据到表格里 ○4、“公式”窗口里包含了大量常用公式(用户也可添加公式)，随时可调用到工程表格里 ○5、计算稿里可用“序号小计法”分级计算工程量，也可分级汇总工程量；汇总方式多样，如可按清单、按定额、按编码、按名称汇总工程量等。 ○6、参数表可一次性算完相关工程量，利用“分类汇总”，可按规格汇总工程量 ○7、电气工程表，可一次算完管、线工程量；自动汇总，并按设置表排序工程量 ○8、通风工程表，可自动计算风管厚度，一次算出风管、保温层工程量，并自动汇总 ○9、给排水工程表，含计算稿所有功能，且可自动分规格汇总 ○10、有强大的审查功能，如可反查工程量来源、检查计算式错误等 ○11、有审核修正模式，被修正数据自动以上标显示，便于新旧数据对照查看 ○12、在“清单、定额”窗口里，可套用子目，也可下载全国各地库 2、软件界面 E算量是以Excel为主要开发平台、同时集成了AutoCAD。本软件不限office、CAD年份版本，但本教程是依据office2003制作，整体界面如下：
E算量工具条 CAD窗口 左方功能窗口 工程表格 注意： 1、E算量可支持Office2007、2010，但界面稍不同，E算量菜单在“加载项”功能区里 2、Vista、win7电脑，请在桌面E算量图标上点右键菜单-》属性-》查找目标-》再在该文件上点右键菜单-》 属性-》兼容性-》勾选“以兼容模式运行这个程序”，以后就可直接运行E算量了 2.1、菜单栏 ：全屏显示，主要用于CAD提取时，增大操作空间
广联达图形算量步骤简介
资料由建筑在线收集整理。 我们大家手工做时一般是：先是平整场地，土方开挖，打夯，垫层，基础…… 我们图形算量软件的作法的思路：先做标准层。在标准层做好之后就是把标准层向上向下复制，然后把标准做一些适当的修改。所以标准层是非常重要的，我们在处理时要加倍小心。（重点强调）软件的操作流程：进入图形算量项目管理楼层定义→层号、层高、建筑面积增减及楼层总信息(一层必须单存在) 轴线管理→输入主轴线、辅助轴线绘图→所有实体的属性定义、画实体等操作汇总计算（注意在汇总之前每层都生成一次房间）查工程量清单，工程量计算书等退出GCL99软件用GBG99或其培训它软件取、凋价汇总计算、打印输出预算书。 图形自动计算工程量操作流程 一、总信息：双击广联达图形算量软件→点确认→新建→在项目代号栏内输入工程代号（自己定义代号）→选计算规则→在项目名称栏内输入工程名称（其它可以不输入）→点确认→ 点楼层→点楼层定义→在楼层号内输入1→打回车→层高输入→打回车→2层→打回车→3m→打回车3层→打回车→→点小三角形→建筑面积选择不计算→点楼层换算→ 在楼层换算对话框内单击鼠标左键选择如下内容： 楼层号砖墙砂浆标号砼墙混凝土标号梁混凝土标号板混凝土标号柱混凝土标号1M10碎C30碎C30碎C30 2碎C25碎C25碎C25 3M5碎C20碎C20碎C20 点确认→外墙裙高1000→室外地坪相对标高栏内填→散水宽度填1000→点确认。 二、轴线：点辅助轴线按扭→点正交主轴按扭→在屏幕上任点一下左键→点下开间→输入轴距相应数字（按图输入轴距，注：轴线号可以自己定义）→点左进深→输入相应轴距 （轴线号也可以自己定义）→点确认 三、墙体： 1、墙体属性定义：点墙体按扭→点属性定义按扭→墙体名称WQ37→墙体材质点小三角形选机红砖→墙体类别点小三角形选外墙→厚度选（或填）370→其它可不输入，（注：轴线距 左墙皮宽默认250是表示偏轴线，如果梁、墙体是中轴，可改成185）点做法→点查询（或直接输入3-6、4-1）→点与属性定义相匹配的子目→选3 -6、4-1→点选择子目→保存其 它墙体采用同样的方法定义NQ24（3-2、4-16）、NRQ24(3-6、4-1)、基础WQ37 (3-1换M10)、基础WQ24（3-1换M10）、WQ24（3-6、4-1）。（注：在这里定义一个虚墙XQ，墙体 材质选其它，类别选虚墙，厚度填1），点保存，基础墙要注意换算标号，因在总信息里基础墙没有定义标号。墙体都定义完后点退出。 2、画墙体：先点属性定义小三角形调出WQ37→点（5，B交点）→点（2，B交点）→点（2，A交点）→点（1，A）→点（1，F）→点（2，F）→点顺小弧→填半径1200mm→打开偏 移→X=1200,Y=0→点（2，G）→点连续线→关闭偏移→点（5，G）→点属性定义小三角形调出NQ24→点（5，B）→点右键→点（1，C）→点（2，C）→点右键→点（2，F）→点 （2，B）→点右键→点（2，D）→点（4，D）→点（4，B）→点右键→点（3，G）→点（3，E）→点右键在属性定义栏内点小三角形调出XQ（画虚墙主要参考建施9，将楼梯分为 斜跑、休息平台、楼板三部分）→点（3，E）→点（3，D）→打开偏移→X= 120，Y=0，→点（4，E）→点（4，D）→点右键→X=0，Y=120→点（4，D）→点（5，D）→点右键→ X=0，Y=1470（注没楼梯梁最后一踏步让250，有楼梯梁接楼梯梁划分）→点（4，B）→点（5，B）→点右键→关闭偏移。 四、门窗部分：
消防专业喷淋-安装算量教程
第一项：消防专业之喷淋系统操作流程 大家有了前面电气专业操作流程和常遇问题解决方案的基础，消防专业的识别与计算可谓是小菜一碟，之前繁杂的喷头的数取只需要轻轻一按，便可以轻松实现；大量而繁琐的喷淋管道的量取只需要我们设置一下，不论是标准设计图还是按照危险等级设计的非标准图，利用我们的“标识识别”和“自动识别”便可以轻松搞定。 分图的操作和基础的操作在这里就不做赘述了，直接进入正题开始“轻轻一按，轻松识别，喷头数量全知道”。 喷头数量的识别---“轻轻一按，数量自现” 首先切换到“消防专业”--“喷头” 点击“图例识别”--垃框选中我们要识别的喷头
右键确认，喷头数量全知道 喷头数量的识别我相信大家都没有问题了。 2.喷淋管道的识别 “选择识别”和“选择识别立管”是识别管线的两个基本功能，对于喷淋系统同样适用，相信大家有了前面的电气流程识别和常遇问题解决方案的积累学习，这部分都没有问题了。重点介绍两个非常好用的功能--“标识识别”和“自动识别”（适用版本为136版本），快速实现我们图纸中喷淋支管的识别与计算。 2.1 管道识别--“标识识别”
切换到消防专业--“管道”--点击“标识识别” 按鼠标左键选择一个标识和对应的一段管线，右键确认 弹出对话框如下图所示 在第一行“请指定横管对应的构件”处，点击按钮，弹出新建构件对话框，
点击“确认”，结果如图所示 再次点击“确定”（第二行“请指定短立管对应的构件”默认为DN25，需要注意的短立管指的是与喷头相连的那段竖直段小管，一般均为DN25） 识别结果如下图所示，所有标注有DN25的管道均可以被识别
广联达图形算量GCL2013整体操作流程图文教程详解
广联达图形算量GCL2013整体操作流程图文教程详解 当您对GCL2013软件的整体操作流程不熟悉或不清楚时，您可以看看这个简单操作流程。 操作步骤 【第一步】：启动软件；
通过鼠标左键单击windows菜单：“开始”->“所有程序”->“广联达建设工程造价管理整体解决方案”->“广联达土建算量软件GCL2013”； 【第二步】：新建工程； 1、鼠标左键单击“新建向导”按钮，弹出新建工程向导窗口； 2、输入工程名称，例如，在这里，工程名称输入“广联达大厦”，如果同时选择清单规则和定额规则，即为清单标底模式或清单投标模式；若只选择清单规则，则为清单招标模式；若只选择定额规则，即为定额模式这里我们以定额模式为例，定额计算规则选择为“北京市建筑工程预算定额计算规则（2001）”，定额库为“北京市建设工程预算定额（2001）”然后单击“下一步”按钮；注：您可以根据您所在的地区，选择相应的计算规则及定额库。
3、连续点击“下一步”按钮，分别输入工程信息、编制信息，直到出现下图所示的“完成”窗口；
4、点击“完成”按钮便可完成工程的建立，显示下面的界面。【第三步】：工程设置； 1、在左侧导航栏中选择“工程设置”下的“楼层信息”页签； 2、单击“插入楼层”按钮，进行楼层的插入，；
3、根据图纸输入各层层高及首层底标高，这里，首层底标高默认为0。 【第四步】：建立轴网； 1、在左侧导航栏中点击“绘图输入”页签，鼠标左键点击选择“轴网”构件类型；
2、双击轴网，点击构件列表框工具栏按钮“新建”->“新建正交轴网”，教程库； 3、默认为“下开间”数据定义界面，在常用值的列表中选择“3000”作为下开间的轴距，并单击“添加”按钮，在左侧的列表中会显示您所添加的轴距； 4、选择“左进深”，在常用值的列表中选择“3000”，并单击“添加”按钮，依次添加三个进深尺寸。这样“轴网-1”就定义好了； 5、点击工具条中的“绘图”按钮，自动弹出输入角度对话框，输入角度“0”，单击“确定”按钮，就会在绘图区域画上刚刚定义好的轴网-1了。
广联达2013钢筋算量教程
广联达201３钢筋算量流程 工程准备工作： 1、在新建工程前,先分析图纸，仔细阅读结构设计总说明。 ２、建立与工程相对应的Eｘｃel表格（用于记录及计算钢筋算量中的数据）和Ｗoｒｄ表格（用于记录钢筋算量中所遇到的问题)。 一、新建工程 第一步:工程名称 １、输入工程名称,按工程图纸名称输入。 2、按照图纸结构设计总说明选取计算规则，其他选项不变。 第二步：工程信息 １、依据图纸结构设计总说明填写工程信息 2、工程信息中,结构类型、设防烈度、檐高决定建筑的抗震等级;抗震等级影响钢筋的搭接和锚固的数值，从而会影响最终钢筋量的计算，因此需要根据实际工程的情况进行输入。 PS：檐高为室外地坪到女儿墙底的高度值。 第三步:编制信息 1、根据实际情况填写相应的内容。 第四步:比重设置 1、目前国内市场上没有直径为6的钢筋，一般用直径为6.5的钢筋代替,需要把直径为6的钢筋的比重修改为直径6.5的钢筋比重，直接在表格中复制、粘贴即可。
第五步:弯钩设置 第六步:点击完成 二、计算设置 计算设置部分的内容,是软件内置的规范和图集的显示。包括各类构件计算过程中所用到的参数设置，直径影响钢筋技术结果;软件中默认的都是规范中规定的数值，和工程中最常用的数值。 图纸没有特殊说明,预算过程中不必调整。 三、楼层设置 1、建立楼层 在软件中建立楼层时,按照以下原则确定层高和起始位置； A、基础层底设置为基础常用的底标高,基础层底标高注意设置为垫层底标高。 B、基础上面一层从基础层顶到该层的结构顶板顶标高。 C、中间层从层底的结构板顶到本层上部的板顶。 ２、修改板的厚度，基础层板厚为筏板厚度。 ３、楼层缺省钢筋设置 A、根据结构设计说明修改构件的混凝土标号，如果结构设计说明与各楼层图混凝土标号不同，按照结构设计说明设计,加以说明。 B、根据结构设计说明修改构件的保护层厚度。 四、轴网的定义 1、查看一层平面，根据一层平面图建立轴网。 2、轴网编辑:轴网绘制完毕后,如果需要对轴网图元进行编辑，可以使
E算量使用教程
1、软件特点 ○ 1、E 算量以Excel 为主，CAD 提取为辅的算量软件；数据清晰、核对方便，尤其适合做结算 ○ 2、含计算稿、CAD 提取、电气工程、给排水、通风工程、土建工程、方格网表、钢筋表、钢结构表等 ○ 3、可直接打开CAD 图，从CAD 图提取长度、面积、个数、标注等数据到表格里 ○ 4、“公式”窗口里包含了大量常用公式(用户也可添加公式)，随时可调用到工程表格里 ○ 5、计算稿里可用“序号小计法”分级计算工程量，也可分级汇总工程量；汇总方式多样，如可按清单、按定额、按编码、按名称汇总工程量等。 ○ 6、参数表可一次性算完相关工程量，利用 “分类汇总”，可按规格汇总工程量 ○ 7、电气工程表，可一次算完管、线工程量；自动汇总，并按设置表排序工程量 ○ 8、通风工程表，可自动计算风管厚度，一次算出风管、保温层工程量，并自动汇总 ○ 9、给排水工程表，含计算稿所有功能，且可自动分规格汇总 ○ 10、有强大的审查功能，如可反查工程量来源、检查计算式错误等 ○ 11、有审核修正模式，被修正数据自动以上标显示，便于新旧数据对照查看 ○12、在“清单、定额”窗口里，可套用子目，也可下载全国各地库 2、软件界面 E 算量是以Excel 为主要开发平台、同时集成了AutoCAD 。本软件不限office 、CAD 年份版本，但本教程是依据office2003制作，整体界面如下： 注意： 1、E 算量可支持 Office2007、2010，但界面稍不同， E 算量菜单在“加载项”功能区里 、win7 电脑，请在桌面E 算量图标上点右键菜单-》属性-》查找目标-》再在该文件上点右键菜单-》 -》兼容性-》勾选“以兼容模式运行这个程序”，以后就可直接运行E 算量了 、菜单栏 ：全屏显示，主要用于CAD 提取时，增大操作空间 -》保存所有打开的工程 -》仅将当前表另存为文件 -》将以前表格添加至工程 -》工程全局设置选项卡 -》针对当前表格的设置 -》重新计算一遍当前表 -》套用清单、定额子目时，原有“名称”列不变
广联达安装算量简易操作流程
安装算量简易操作流程 给排水专业 识别顺序： 卫生器具、设备----管道----阀门法兰、管道附件 识别卫生器具： 图例识别：点击图例识别—拉框选择要识别的图例—右键确定—新建构件、定义属性—确认识别管道： 选择识别：点击选择识别—选择要识别的管线—右键确定—新建构件、定义属性—确认 选择识别立管：点击选择识别立管—选择要识别的管线—右键确定—新建构件、定义属性—确认 识别阀门法兰： 图例识别：点击图例识别—拉框选择要识别的图例—右键确定—新建构件、定义属性—确认 电气专业 识别顺序： 配电箱柜----照明灯具、开关插座----电线导管 识别配电箱柜： 图例识别：点击图例识别—拉框选择要识别的图例—右键确定—新建构件、定义属性—确认识别照明灯具、开关插座： 图例识别：点击图例识别—拉框选择要识别的图例—右键确定—新建构件、定义属性—确认标识识别：点击标识识别—拉框选择要识别的图例及标识—右键确定—新建构件、定义属性—确认 识别电线导管： 回路识别：点击回路识别—选择回路中的一条线—右键联通整条回路—再右键确定—新建构件、定义属性—确认 回路标识识别：点击回路标识识别—选择回路中的一条线标注的小斜线及标识—右键联通整条回路—再右键确定—选择相应标识对应的构件—确认 消防专业 识别顺序： 喷头----管道----阀门法兰、管道附件 识别喷头： 图例识别：点击图例识别—拉框选择要识别的图例—右键确定—新建构件、定义属性—确认识别管道： 标识识别：点击标识识别—选择要识别的管线及标识—右键确定—选择对应的横管及立管构件—确认 自动识别：点击自动识别—选择做为干管识别的CAD线—右键确定—依次添加立管及水平管构件—确认 识别阀门法兰： 图例识别：点击图例识别—拉框选择要识别的图例—右键确定—新建构件、定义属性—确认 通风空调专业
E算量使用教程
第一章、E 算量基本介绍 1、软件特点 ○1 、E算量以Excel 为主，CAD提取为辅的算量软件；数据清晰、核对方便，尤其适合做结算 ○2 、含计算稿、CAD提取、电气工程、给排水、通风工程、土建工程、方格网表、钢筋表、钢结构表等 ○3 、可直接打开CAD图，从CAD图提取长度、面积、个数、标注等数据到表格里 ○4 、“公式”窗口里包含了大量常用公式（用户也可添加公式），随时可调用到工程表格里 ○5 、计算稿里可用“序号小计法”分级计算工程量，也可分级汇总工程量；汇总方式多样，如可按清单、按定额、按编码、按名称汇总工程量等。 ○6 、参数表可一次性算完相关工程量，利用“分类汇总” ，可按规格汇总工程量 ○7 、电气工程表，可一次算完管、线工程量；自动汇总，并按设置表排序工程量 ○8 、通风工程表，可自动计算风管厚度，一次算出风管、保温层工程量，并自动汇总 ○9 、给排水工程表，含计算稿所有功能，且可自动分规格汇总 ○10 、有强大的审查功能，如可反查工程量来源、检查计算式错误等 ○11 、有审核修正模式，被修正数据自动以上标显示，便于新旧数据对照查看 ○12 、在“清单、定额”窗口里，可套用子目，也可下载全国各地库 2、软件界面 E算量是以Excel 为主要开发平台、同时集成了AutoCAD。本软件不限office 、CAD年份版本，但本教程是依据office2003 制作，整体界面如下：
1、E 算量可支持 Office2007 、2010，但界面稍不同， E 算量菜单在“加载项”功能区里 2、Vista 、win7 电脑，请在桌面 E 算量图标上点右键菜单 - 》属性 - 》查找目标 - 》再在该文件上点右键菜单 - 》 属性 -》兼容性 -》勾选“以兼容模式运行这个程序” ，以后就可直接运行 E 算量了 2.1 、菜单栏 ：全屏显示，主要用于 CAD 提取时，增大操作空间 - 》可选择不同专业模板，新建工程 - 》保存当前的工程 - 》保存所有打开的工程 - 》仅将当前表另存为文件 - 》将以前表格添加至工程 - 》工程全局设置选项卡 - 》针对当前表格的设置 - 》重新计算一遍当前表 - 》套用清单、定额子目时，原有“名称”列不变 - 》删除当前表里表头以下的所有行 - 》删除当前表里整行空白的行 - 》删除当前表里序号为空的行 - 》只显示序号以∑开头的行，其他行均隐藏 - 》只显示序号不为空的行，其他行均隐藏 - 》只显示编码不为空的行，其他行均隐藏 - 》显示所有行，包括以前隐藏的行 - 》设置当前列的常用项，以后可下拉选择，快速输入 - 》为单元格定义变量，可在其他公式里调用 - 》某些其他软件导出的表格，需要刷新数值才可公式计算 E 算量工具条 CAD 窗口 左方功能窗口 工程表格
E算量操作手册(简易)
第一章E算量简介 CAD+EXCEL表格结合到同一个界面操作的算量软件。 E算量特点： 1、界面简洁、操作尽可能类似手工。 2、在一个界面下，结合excel+CAD，图表对照、减少了界面切换。 3、既可在excel表里输入，也可从CAD提取长度、面积、个数、文字等到表格。 4、并有多种快速识别+灵活汇总。 5、不限专业使用(尤其适合做结算)，如安装、装饰、土建、市政路桥、园林皆宜。 6、有强大的数据分析、分类汇总功能，可快速汇总E算量和非E算量编制的表格。 7、有快速反查功能，可查表格数据来自哪些图元、也可查总量来自哪些分量。 8、有强大审量功能，可快速生成工程量副本作为审查量，并可生成原始量/审后量对比表。
第二章表格操作 1、新建工程 点工具栏按钮（或E算量菜单栏，工程，新建工程）-》在弹出窗口里，按专业选择模板表，模板表分两类 A、“计算稿”，类似手算稿、简单而灵活–》输入工程名称、点击新建工程: B、“专业模板表”，水暖、电气、装饰消防等模板表–》输入工程名称、点击新 建工程:（可直接套用各专业模板表做工程） 2、计算稿 2.1表格常用功能 ①、点亮按钮，将开启可撤销模式；撤销模式下操作的步骤可从左上角撤销。
但不能自动调整表格行高，需点刷新表格。 ②、可用快捷键，比如F3为复制行、F4为粘贴、F10为小括号、F12为中括号，详见工程设置-》快捷键。 ③、计算式可在中括号里输入标注文字，比如3[长]*5[宽]，可以借用表格下方标注工具栏标注文字，也可以按上图快捷键输入中括号标注文字。 2.2表格目录分级 序号列输入*，表示1级目录，具体意义用户指定，比如可表示分部工程； 序号列输入**，表示2级目录（2级为1级的子目录），比如可表示子分部工程；序号列输入***，表示3级目录（3级为2级1级的子目录） 星号可任意多级，如可****、*****， 也可点工具栏按钮，“按*号分级显示”，以树状方式显示表格，非常便于查看。注意：工程量请在目录行下一行输入，勿在目录行输入，该行也不参与汇总。 目录行倍数里面输入倍数，汇总时整个目录下工程量都将乘以这个倍数。
广联达-安装算量教程
广联达-安装算量教程 第一项:消防专业之喷淋系统操作流程 大家有了前面电气专业操作流程和常遇问题解决方案的基础～消防专业的识别与计算可谓是小菜一碟～之前繁杂的喷头的数取只需要轻轻一按～便可以轻松实现,大量而繁琐的喷淋管道的量取只需要我们设置一下～不论是标准设计图还是按照危险等级设计的非标准图～利用我们的“标识识别”和“自动识别”便可以轻松搞定。
分图的操作和基础的操作在这里就不做赘述了～直接进入正题开始“轻轻一按～轻松识别～喷头数量全知道”。 喷头数量的识别---“轻轻一按～数量自现” 首先切换到“消防专业”--“喷头” 点击“图例识别”--垃框选中我们要识别的喷头 右键确认～喷头数量全知道 喷头数量的识别我相信大家都没有问题了。 2.喷淋管道的识别
“选择识别”和“选择识别立管”是识别管线的两个基本功能～对于喷淋系统同样适用～相信大家有了前面的电气流程识别和常遇问题解决方案的积累学习～这部分都没有问题了。重点介绍两个非常好用的功能--“标识识别”和“自动识别”,适用版本为136版本,～快速实现我们图纸中喷淋支管的识别与计算。 2.1 管道识别--“标识识别” 切换到消防专业--“管道”--点击“标识识别” 按鼠标左键选择一个标识和对应的一段管线～右键确认 弹出对话框如下图所示
在第一行“请指定横管对应的构件”处～点击按钮～弹出新建构件对话框～ 点击“确认”～结果如图所示 再次点击“确定”,第二行“请指定短立管对应的构件”默认为DN25～需要注意的短立管指的是与喷头相连的那段竖直段小管～一般均为DN25, 识别结果如下图所示～所有标注有DN25的管道均可以被识别
广联达安装算量GQI2015管线一键识别图文教程详解
照明系统管线一键识别 一、业务场景：快速进行照明回路管线的识别，为后期的核查回路图元提供一个很好的反查平台； 二、操作步骤 第一步：在电气专业电线导管构件类型下，在【绘图输入】模块——【常用】页签——【识别/绘制】功能包中点击【一键识别】命令，触发可以查看电系统图（配电系统设置）功能生成的配电系统树，并根据配电系统树进行照明系统回路识别； 第二步：双击末端回路构件反查要识别的CAD线，选择路径进行路径编辑，点击右键回路构件变成绿色，以到达对回路构件的识别路径进行反查确认的需求；；
（反查的CAD线） 第三步：点击确定后自动按识别标记勾选生成对应回路图元，回路构件字体呈现蓝色；没有识别成功的回路构件为黑色显示，可以通过“单回路”、“多回路”识别功能来二次识别；
第四步：当回路构件都识别完毕后，双击蓝色节点的回路构件，可以反查至对应回路图元，可以进行逐根回路进行核查工程量的需求； 注意：1.参考CAD识别选项中的设置 2.由于电气回路管线的设计方式类别很多，目前软件解决了五类回路形式的识别（见下图），若有其他回路设计形式建议用“单回路”、“多回路”进行回路管线的识别； 动力系统管线一键识别 一、业务场景：实现动力系统“配电柜到各级配电箱，配电箱到用电设备之间的进出线”的一键识别
二、操作步骤 第一步：在电气专业电缆导管构件类型下，在【绘图输入】模块——【常用】页签——【识别/绘制】功能包中点击【一键识别】命令，触发一键识别功能，切换到动力系统，可以查看到根据配电箱信息和末端负荷组成的系统树； 第二步：双击节点进行路径的反查，反查到路径亮绿色显示，可以实现跨楼层反查路径；针对反查到的路径，可以使用鼠标左键进行点选，编辑路径，右键确认，对应节点变成绿色，代表已经经过反查确定；
广联达安装算量教程(通俗易懂)
广联达安装算量软件 学 员 手 册 2011-3-3 目录
第一节…………………………………………….五步流程 1.1……………………………………………...安装算量五步流程 第二节…………………………………………….安装算量十大功能 2.1……………………………………………...安装算量十大功能 第三节…………………………………………….安装算量基本功能介绍 第四节…………………………………………….安装六大专业操作学习 4.1……………………………………………...电气专业 4.2……………………………………………...采暖专业 4.3……………………………………………...给排水专业 4.4……………………………………………...消防水专业 4.5……………………………………………...通风空调专业 第五节…………………………………………….安装算量软件顺口溜 5.1……………………………………………...安装算量速记歌 5.2……………………………………………...表格输入速记歌 第六节…………………………………………….安装算量软件服务体系介绍 第一节.安装算量五步流程
第二节．安装算量十大功能
第三节：安装算量基本功能介绍 1、软件通用功能一：滚轮的四种用法？ 答：滚轮的四种用法：
第一种：鼠标位置不变，向上推动滚轮，放大CAD图； 第二种：鼠标位置不变，向下推动滚轮，缩小CAD图； 第三种：双击滚轮，回到全屏状态； 第四种：按住滚轮，移动鼠标，进行CAD图的拖动平移。2、软件通用功能二：框选的两种用法？ 答：框选：当鼠标处在选择状态时，在绘图区域内拉框进行选择； 框选分为两种： 第一种：左框（正框），单击图中任一点，向右方拉一个方框选择，拖动框为实线，只有完全包含在框内的图元才被选中； 第二种：右框（反框），单击图中任一点，向左方拉一个方框选择，拖动框为虚线，框内及与拖动框相交的图元均被选中；
E算量改进记录
【E算量16.4.24改进记录】 1、提取任意多图元，均可反查了。 2、点CAD窗口左边按钮，将同时保存并备份图纸，以后可点CAD设置-》备份恢复图纸： 3、CAD更多工具-》选集-》选集列表，可按住ctrl键多选，灵活实现组合查看、提取。 4、图元批量识别-》图元+文字-》下拉窗口里，增加： 【过滤无文字标注】：先利用“单图元”等识别选择图元-》再点此按钮-》无文字标注的图元将被过滤掉，只剩下有文字标注的图元。 【过滤有文字标注】：先利用“单图元”等识别选择图元-》再点此按钮-》有文字标注的图元将被过滤掉，只剩下没有文字标注的图元。 5、优化 CAD设置-》转为多段线，可将直线、二维线、圆弧、样条曲线（可框选），自动转为多线段；可用于消防、电气等图纸，便于后续自动延伸。 6、优化菜单：汇总-》分类竖表。 7、点上面工具栏里，可关闭/显示底部文字栏。 8、优化汇总表样式：汇总表里隐藏的列自动取消自动换行，便于查看/打印。 【E算量16.4.8改进记录】 1、增加功能：管线批处理-》立管-》自动布置立管。 2、大幅改进了喷淋、电气延伸功能。 3、优化选项：工程设置-》常规-》自动显示删除线。 4、增加选项：工程设置-》常规-》汇总零量。 5、增加选项：表格设置-》显示零值、展开公式。 6、CAD设置-》“自动前置”默认不勾选、速度更快。 7、列公式增加函数jss，比如jss(F)，即可将F列的公式显示为计算式。 8、菜单：汇总-》分类横表（数据透视），汇总对话框的右上列表“汇总”选项，增加“关联”，当修改汇总表该列数据时，将自动更新计算表所有单元格。
【E算量16.1.30改进记录】 1、优化了撤销模式的子目调用、CAD提取功能。 2、优化立管功能。 3、优化文字提取。 4、CAD打开对话框里，可选择“浩辰CAD”，并优化了“嵌入已打开CAD”。 5、优化了目录行倍数汇总功能。 【E算量15.10.28改进记录】 1、优化了撤销模式的汇总。 2、直量时，新绘制的线段也自动在最上面； 存在重叠项时，“单图元”等自动识别最上层的图元。 3、提取多条线段长度时，可自动将相同长度的量显示为：长度*数量，比如 5.6*3； 也可点CAD设置-》数值样式，提取数值显示为明细、总量。 4、自动组块可分区识别、也可框选样本。 【E算量15.9.1改进记录】 1、撤销模式下计算式也可很长，并解决xp系统+撤销模式下、不能CAD提取问题。 2、表格设置-》格式，右边格式勾选不限数量了（需office2007-2010）。 3、工具栏增加“批量浮动数值”按钮：可批量调整算式里单独数字大小。 4、点工具栏“字符转换”按钮，增加了“将中文转为标注”（将手工表格里的中文转为标注后，可用E算量打开计算汇总）。 5、电气汇总对话框里增加选项：优先按敷设方式分类，便于查看定额。 6、通风汇总对话框里增加选项：区分类别列、区分部位列。 7、优化“连”功能，也可处理二维多段线、样条曲线。 8、优化任意表格的审量汇总功能(点菜单：汇总-)分类竖表）。
广联达安装算量教程(通俗易懂很清楚)
广联达安装算量软件 广联达软件股份有限公司 2011-3-3 目录 第一节?????????????????. 五步流程 1.1 ?????????????????... 安装算量五步流程第二节?????????????????. 安装算量十大功能 2.1 ?????????????????... 安装算量十大功
能第三节?????????????????. 安装算量基本功能介绍 第四节?????????????????. 安装六大专业操作学习 4.1 ?????????????????... 电气专业 4.2 ?????????????????... 采暖专业 4.3 ?????????????????... 给排水专业 4.4 ?????????????????... 消防水专业 4.5 ?????????????????... 通风空调专业第五节?????????????????. 安装算量软件顺口溜 5.1 ?????????????????... 安装算量速记歌5.2 ?????????????????... 表格输入速记歌第六节?????????????????. 安装算量软件服务体系介绍 第一节. 安装算量五步流程
新建工程 导入CAD图 识别数量 识别长度 汇总计算看报表第二节．安装算量十大功能
第三节：安装算量基本功能介绍 1、软件通用功能一：滚轮的四种用法？答：滚轮的四种用法： 第一种：鼠标位置不变，向上推动滚轮，放大 CAD图； 第二种：鼠标位置不变，向下推动滚轮，缩小 CAD图；
第三种：双击滚轮，回到全屏状态； 第四种：按住滚轮，移动鼠标，进行 CAD图的拖动平移。2、软件通用功能二：框选的两种用法？ 答：框选：当鼠标处在选择状态时，在绘图区域内拉框进行选择； 框选分为两种： 第一种：左框（正框），单击图中任一点，向右方拉一个方框选择，拖动框为实线，只有完全包含在框内的图元才被选中； 第二种：右框（反框），单击图中任一点，向左方拉一个方框选择，拖动框为虚线，框内及与拖动框相交的图元均被选中；
广联达图形算量GCL 整体操作流程图文教程详解
广联达图形算量G C L2013整体操作流程图文教程详解 当您对GCL2013软件的整体操作流程不熟悉或不清楚时，您可以看看这个简单操作流程。 操作步骤 【第一步】：启动软件； 通过鼠标左键单击windows菜单：“开始”->“所有程序”->“广联达建设工程造价管理整体解决方案”->“广联达土建算量软件GCL2013”； 【第二步】：新建工程； 1、鼠标左键单击“新建向导”按钮，弹出新建工程向导窗口； 2、输入工程名称，例如，在这里，工程名称输入“广联达大厦”，如果同时选择清单规则和定额规则，即为清单标底模式或清单投标模式；若只选择清单规则，则为清单招标模式；若只选择定额规则，即为定额模式这里我们以定额模式为例，定额计算规则选择为“北京市建筑工程预算定额计算规则（2001）”，定额库为“北京市建设工程预算定额（2001）”然后单击“下一步”按钮；注：您可以根据您所在的地区，选择相应的计算规则及定额库。
3、连续点击“下一步”按钮，分别输入工程信息、编制信息，直到出现下图所示的“完成”窗口； 4、点击“完成”按钮便可完成工程的建立，显示下面的界面。 【第三步】：工程设置； 1、在左侧导航栏中选择“工程设置”下的“楼层信息”页签； 2、单击“插入楼层”按钮，进行楼层的插入，； 3、根据图纸输入各层层高及首层底标高，这里，首层底标高默认为0。 【第四步】：建立轴网； 1、在左侧导航栏中点击“绘图输入”页签，鼠标左键点击选择“轴网”构件类型；
2、双击轴网，点击构件列表框工具栏按钮“新建”->“新建正交轴网”，教程库； 3、默认为“下开间”数据定义界面，在常用值的列表中选择“3000”作为下开间的轴距，并单击“添加”按钮，在左侧的列表中会显示您所添加的轴距； 4、选择“左进深”，在常用值的列表中选择“3000”，并单击“添加”按钮，依次添加三个进深尺寸。这样“轴网-1”就定义好了； 5、点击工具条中的“绘图”按钮，自动弹出输入角度对话框，输入角度“0”，单击“确定”按钮，就会在绘图区域画上刚刚定义好的轴网-1了。 【第五步】：建立构件； 建立构件与建立轴网相似，这里我们就以构件墙为例： 1、鼠标单击构件树“墙”前面的“+”号展开，选择“墙”构件类型。 2、点击工具菜单中的“定义”按钮，左键单击构件列表中的“新建”->“新建墙”按钮新建墙构件； 3、在属性编辑框界面显示出刚才所建立的“Q-1”的属性信息，您可以根据实际情况选择或直接输入墙属性值，比如类别、材质、厚度等，教程库搜集整理。 4、同时右侧会是套做法的页面，软件默认已经选择了一个默认量表，选择量表计算项“体积”行，通过查询定额库或直接输入定额编号，比如“3-4”。 【第六步】：绘制构件； 1、套好做法后点击工具栏“绘图”按钮，切换到绘图界面，点击绘图工具栏“直线”按钮，在绘图区域绘制墙构件；
E算量使用教程
.word格式. 第一章、E算量基本介绍 1、软件特点 ①、E算量以Excel为主，CAD提取为辅的算量软件；尤其适合做结算、简单易用、数据清晰，核对方便。 ②、含计算稿、CAD提取、电气工程、给排水、通风工程、土建工程、方格网表、钢筋表、钢结构表等，尤其适合做决算。 ③、可直接打开CAD图，从CAD图提取长度、面积、个数、标注等数据到表格里 ④、公式”窗口里包含了大量常用公式（用户也可添加公式）,随时可调用到工程表格里 （①、计算稿里可用序号小计法”分级计算工程量，也可分级汇总工程量；汇总方式多样，如可按清单、按定额、按编码、按名称汇总工程量等。 ⑥）、计算稿有多种汇总方式，如可按清单、按定额、按编码、按名称、按序号汇总 ⑦、参数表可一次性算完相关工程量，利用分类汇总”，可按规格汇总工程量 ◎、电气工程表，可一次算完管、线工程量；自动汇总，并按设置表排序工程量 ⑦、通风工程表，可自动计算风管厚度，一次算出风管、保温层工程量，并自动汇总 ⑦、给排水工程表，含计算稿所有功能，且可自动分规格汇总 ⑦、有强大的审查功能，如可反查工程量来源、检查计算式错误等 ⑦、有审核修正模式，被修正数据自动以上标显示，便于新旧数据对照查看 ⑦、在清单、定额”窗口里，可套用子目，也可下载全国各地库
.word 格式. 2、软件界面 E 算量是以Excel 为主要开发平台、同时集成了 AutoCAD ;整体界面如下 E 算量菜单 l 原菜单 I QEJTV ihTJtffiii-irMw-iii [也二丄 H W!止!1 Eflitj ?4d￡? MlE'^i ) c 1 - 艸叭 2W-3 !.?+4 3?￡ 左万功能窗口 空 D UAL^/Li AUZ 12 JK 它燮 +S i&>nrt x wug 龍 B *?I s?i*r ■ Ldi>』创.程晦J HI* ' 催忌吗出" L4 L& EE 如 他| i 配血 罚哄列世 王i a L L￡. Ti ： 配电匝 BZMM^Ea a （工程表格 # 1 LT 配帧 H ?rEtfiBI^：- | 9 t a. 5 44 5JT 配ir Xb 配营"xu I 用伽 盲尹耳 l>L.t 21 IULL/II BE T * *r.j 宜电蚌 fflkn'-S+iji tnFUV-E*flS ttJdpjl K 5 」44S.D L ”L !S [MX irti T #1^- A 1 #1 4 - 1T 1-I.D ?3-HI 11 J￡? J a V #i 牛！1 iSi-esti Tigress) * 4 f Me ■強 口 wixl ?E （注意：电脑必须先安装 office 、CAD 完整版，E 算量才可正常运行）

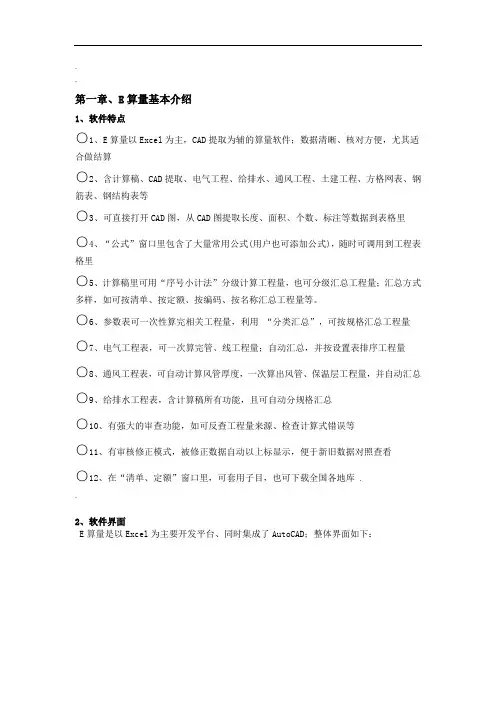

E算量使用教程.doc
