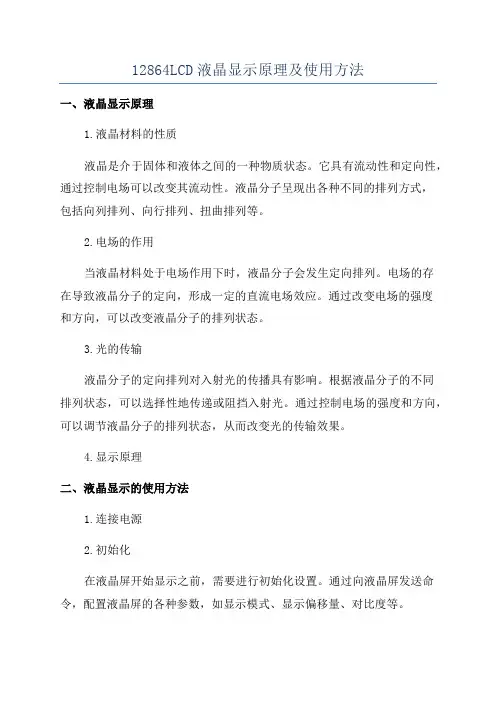

12864LCD液晶显示原理及使用方法
12864液晶显示图片原理(完整版)
51单片机综合学习 12864液晶原理分析1 辛勤学习了好几天，终于对12864液晶有了些初步了解～没有视频教程学起来真有些累，基本上内部程序写入顺序都是根据程序自我变动，然后逆向反推出原理…… 芯片：YM12864R P-1 控制芯片:ST7920A带中文字库 初步小结： 1、控制芯片不同，寄存器定义会不同 2、显示方式有并行和串行，程序不同 3、含字库芯片显示字符时不必对字符取模了 4、对芯片的结构地址一定要理解清楚
5、显示汉字时液晶芯片写入数据的顺序（即显示的顺序）要清楚 6、显示图片时液晶芯片写入数据的顺序（即显示的顺序）要清楚 7、显示汉字时的二级单元（一级为八位数据写入单元）要清楚 8、显示图片时的二级单元（一级为八位数据写入单元）要清楚 12864点阵液晶显示模块（LCM）就是由128*64个液晶显示点组成的一个128列*64行的阵列。每个显示点对应一位二进制数，1表示亮，0表示灭。存储这些点阵信息的RAM称为显示数据存储器。要显示某个图形或汉字就是将相应的点阵信息写入
到相应的存储单元中。图形或汉字的点阵信息由自己设计，问题的关键就是显示点在液晶屏上的位置（行和列）与其在存储器中的地址之间的关系。由于多数液晶显示模块的驱动电路是由一片行驱动器和两片列驱动器构成，所以12864液晶屏实际上是由左右两块独立的64*64液晶屏拼接而成，每半屏有一个512*8 bits显示数据RAM。左右半屏驱动电路及存储器分别由片选信号CS1和CS2选择。显示点在64*64液晶屏上的位置由行号（line,0~63）与列号（column,0~63）确定。512*8 bits RAM中某个存储单元的地址由页地址（Xpage,0~7）和列地址（Yaddress,0~63）确定。每个存储单元存储8个液晶点的显示信息。
液晶显示屏背光驱动集成电路工作原理
对“剖析液晶屏逻辑板TFT偏压电路”一文的一点看法（此文为技术探讨） 在国内某知名刊物2010年12月份期刊看到一篇关于介绍液晶屏逻辑板TFT偏压电路的文章，文章的标题是：“剖析液晶屏逻辑板TFT偏压电路”这是一篇选题极好的文章、目前液晶电视出现的极大部分屏幕故障例如：图像花屏、彩色失真、灰度失真、对比度不良、亮度暗淡、图像灰暗等等故障都与此电路有关，维修人员在维修此类故障时往往的面对液晶屏图像束手无策，而介绍此电路、无疑对类似故障的分析提供了极大的帮助，目前在一般的期刊书籍介绍分析此电路的文章极少。 什么是TFT屏偏压电路？现代的液晶电视都是采用TFT屏作为图像终端显示屏，由于我们现在的电视信号（包括各种视频信号）是专门为CRT显示而设计的，液晶屏和CRT的显示成像方式完全不同，液晶屏要显示专门为CRT而设计的电视信号，就必须对信号的结构、像素排列顺序、时间关系进行转换，以便液晶屏能正确显示。 图像信号的转换，这是一个极其复杂、精确的过程；先对信号进行存储，然后根据信号的标准及液晶屏的各项参数进行分析计算，根据计算的结果在按规定从存储器中读取预存的像素信号，并按照计算的要求重新组合排列读取的像素信号，成为液晶屏显示适应的信号。这个过程把信号的时间过程、排列顺序都进行了重新的编排，并且要产生控制各个电路工作的辅助信号。重新编
排的像素信号在辅助信号的协调下，施加于液晶屏正确的重现图像。 每一个液晶屏都必须有一个这样的转换电路，这个电路就是我们常说的“时序控制电路”或“T-CON（提康）电路”，也有称为“逻辑板电路”的。这个电路包括液晶屏周边的“行、列驱动电路”构成了一个液晶屏的驱动系统。也是一个独立的整体。这个独立的整体是由时序电路、存储电路、移位寄存器、锁存电路、D/A变换电路、译码电路、伽马（Gamma）电路（灰阶电压）等组成，这些电路的正常工作也需要各种不同的工作电压，并且还要有一定的上电时序关系，不同的屏，不同的供电电压。为了保证此电路正常工作，一般对这个独立的驱动系统单独的设计了一个独立的开关电源供电（这个向液晶屏驱动系统供电的开关电源一般就称为：TFT偏压电路）；由整机的主开关电源提供一个5V或12V 电压，给这个开关电源供电，并由CPU控制这个开关电源工作；产生这个独立的驱动系统电路提供所需的各种电压，就好像我们的电视机是一个独立的系统他有一个单独的开关电源，DVD机是一个独立的系统他也有一个单独的开关电源一样。是非常重要也是故障率极高的部分（开关电源都是故障率最高的部分，要重点考虑）。图1所示是液晶屏驱动系统框图。从图中可以看出，其中的“TFT偏压供电开关电源”就是这个独立系统电路的供电电源它产生这个驱动系统电路需要的各种电压，有VDD、VDA、VGL和VGH电压供各电路用。
玩转12864液晶(1)--显示字符
在我们常用的人机交互显示界面中，除了数码管，LED，以及我们之前已经提到的LCD1602之外，还有一种液晶屏用的比较多。相信接触过单片机的朋友都知道了，那就是12864液晶。顾名思义，12864表示其横向可以显示128个点，纵向可以显示64个点。我们常用的12864液晶模块中有带字库的，也有不带字库的，其控制芯片也有很多种，如KS0108 T6963，ST7920等等。在这里我们以ST7920为主控芯片的12864液晶屏来学习如何去驱动它。(液晶屏采用金鹏的OCMJ4X8C) 关于这个液晶屏的更多信息，请参考它的DATASHEET，附件中有下载。 我们先来了解一下它的并行连接情况。 下面是电路连接图
从上面的图可以看出，液晶模块和单片机的连接除了P0口的8位并行数据线之外，还有RS,RW,E等几根线。其中R/S是指令和数据寄存器的选择控制线(串行模式下为片选)，R/W 是读写控制线(串行模式下是数据线)，E是使能线(串行模式下为时钟线)。 通过这几根控制线和数据线，再结合它的时序图，我们就可以编写出相应的驱动程序啦。 看看并行模式下的写时序图：
根据这个时序图，我们就可以写出写数据或者写命令到LCD12864液晶的子程序。 读时序图如下： 根据这个时序图我们就可以从LCD12864液晶模块内部RAM中读出相应的数据，我们的忙检测函数就是根据这个时序图写出来的。以及后面章节中讲的画点函数等都要用到读时序。有了这两个时序图，然后我们再看看OCMJ4X8C的相关指令集，就可以编写出驱动程序了。这里要注意的是指令集分为基本指令集和扩充指令集，其中扩充指令集主要是与绘图相关，在此后的章节中会有相应的介绍。 下面让我们根据这些编写出它的驱动程序吧。 我的硬件测试条件为：STC89C516(11.0592MHz) + OCMJ4X8C 实际显示效果图片如下： 程序部分如下，请结合液晶模块的DATASHEET看程序，这样能够更加快速的弄懂程序的流程。大致有如下几个函数：写数据，写指令，忙检测，初始化，指定地址显示字符串等等。[p][/p] #include "reg52.h" #include "intrins.h" sbit io_LCD12864_RS = P1^0 ;
12864点阵型液晶显示屏的基本原理与使用方法(很详细)
12864点阵型液晶显示屏的基本原理与使用方法(很详细) 点阵LCD的显示原理 在数字电路中，所有的数据都是以0和1保存的，对LCD控制器进行不同的数据操作，可以得到不同的结果。对于显示英文操作，由于英文字母种类很少，只需要8位（一字节）即可。而对于中文，常用却有6000以上，于是我们的DOS前辈想了一个办法，就是将ASCII表的高128个很少用到的数值以两个为一组来表示汉字，即汉字的内码。而剩下的低128位则留给英文字符使用，即英文的内码。 那么，得到了汉字的内码后，还仅是一组数字，那又如何在屏幕上去显示呢？这就涉及到文字的字模，字模虽然也是一组数字，但它的意义却与数字的意义有了根本的变化，它是用数字的各位信息来记载英文或汉字的形状，如英文的'A'在字模的记载方式如图1所示： 图1“A”字模图 而中文的“你”在字模中的记载却如图2所示：
图2“你”字模图 12864点阵型LCD简介 12864是一种图形点阵液晶显示器,它主要由行驱动器/列驱动器及128×64全点阵液晶显示器组成。可完成图形显示，也可以显示8×4个(16×16点阵)汉字。 管脚号管脚名称LEVER管脚功能描述 1VSS0电源地 2VDD+5.0V电源电压 3V0-液晶显示器驱动电压 4D/I(RS)H/L D/I=“H”，表示DB7∽DB0为显示数据 D/I=“L”，表示DB7∽DB0为显示指令数据5R/W H/L R/W=“H”，E=“H”数据被读到DB7∽DB0 R/W=“L”，E=“H→L”数据被写到IR或DR 6E H/L R/W=“L”，E信号下降沿锁存DB7∽DB0 R/W=“H”，E=“H”DDRAM数据读到DB7∽DB0 7DB0H/L数据线 8DB1H/L数据线 9DB2H/L数据线 10DB3H/L数据线 11DB4H/L数据线 12DB5H/L数据线 13DB6H/L数据线 14DB7H/L数据线 15CS1H/L H:选择芯片(右半屏)信号 16CS2H/L H:选择芯片(左半屏)信号 17RET H/L复位信号,低电平复位
液晶屏背光板工作原理电路图
液晶屏背光板工作原理电路图 一、前言随着液晶电视机销量的逐渐增多，需要投入更多的精力来研究液晶电视机的维修，而目前液晶电视机中背光板的维修量占有较大的比例，同时由于背光板是显示屏供应商供屏时自带的，供应商出于对技术的保密性，现在我们还拿不到背光板的电路图和IC资料，这对我们背光板的维修带来了很大的难处。为了改善我们的背光板修理，本文对背光板的通用工作原理及常见故障判断作一介绍，对网络维修具有一定的参考价值。本文的目的是想帮助网络提高维修技能，但由于我们对背光板的电路和维修了解得还不多，因此其中的一些观点可能有不准确或描述错误的地方，请大家指出来共同讨论，从而共同提高我们的维修水平，谢谢！二、背光板在液晶电视机中的作用背光板也称Inverter板即逆变器板，它的作用是将一个直流电压转变为多个交流电压，作为液晶屏灯管的工作电压，它的输入、输出连接框图如下图。背光板有三个输入信号，分别是供电电压、开机使能信号、亮度控制信号，其中供电电压由电源板提供，一般为直流24V（个别小屏幕为12V）；开机使能信号ENA即开机控制电平由数字板提供，高电平3V时背光板工作，低电平0V 时背光板不工作；亮度控制信号DIM由数字板提供，它是一个0-3V的模拟直流电压，改变这它可以改变背光板输出交流电压的高低，从而改变灯管亮度。背光板有多个交流输出电压，一般为AC800V，每个交流电压供给一个灯 管。三、背光板工作原理方框图背光板电路由输入接口电路、PWM控制电路、MOS管导通与直流变换电路、LC振荡及高压输出回路、取样反馈电路等几部分组成，其工作原理 方框图：四、背光板各部分电路介绍1、输入接口电路1）供电输入电压输入接口电路中的供电输入电压一路直接加到MOS管导通电路，作
LCD12864图形液晶并口显示
LCD12864图形液晶并口显示 【教学引入】 液晶屏,在生活中很常见,我们常见的液晶显示器,如电脑的显示器,电视机,手机等等。 液晶屏在生活中已得到了普遍应用,它显示个各种各样的画面。 【教学目标】 1、掌握LCD12864液晶屏的用法； 2、编写LCD12864液晶屏的指令代码； 【知识目标】 1、掌握LCD12864液晶屏的用法； 2、掌握LCD12864液晶屏指令代码； 【教学准备】 电脑、Proteus、Keil 【教学方法】 教法：讲授法、讨论法 学法：练习法、探究法 【教学课时】 四课时 【教学过程】 一、12864液晶介绍 （1）12864是128*64点阵液晶模块的点阵数简称，业界约定俗成的简称。12864点阵的屏显成本相对较低，适用于各类仪器，小型设备的显示领域。12864M汉字图形点阵液晶显示模块，可显示汉字及图形，内置8192个中文汉字（16X16点阵）、128个字符（8X16点阵）及64X256点阵显示RAM（GDRAM）。
12864引脚说明 查阅“12864M.PDF”12864M液晶显示模块技术手册——四、用户指令集 1、指令表1：（RE=0：基本指令表），如下图，讲解了12864的基本指令集和扩充指令集。
当模块在接受指令前，微处理器必须先确认模块内部处于非忙碌状态，即读取BF标志时BF需为0。“RE”为基本指令集与扩充指令集的选择控制位元，往后的指令集将维持在最后的状态。 当选择G=0 ：绘图显示OFF，汉字显示的时，12864屏只能显示8X4=32个汉字，下面是汉字显示的坐标
二、12864液晶屏驱动电路 AT89C52的P0口连接12864的并行数据口，RP1为P0口的上拉排阻。 三、52代码编写 （1）打开keil uVision4,建立一个新的工程，工程名为"12864 graphic LCD parallel display",保存类型*.uvproj,单片机型号AT89C52。在工程中添加12864 graphic LCD parallel display.c文件，如下图
12864显示图形
看到工具箱旁边那个LCD12864很久没用了（当初买回来用的时候只是简单地测试了一下），于是萌生了重新写一次接口程序的想法（而且这次要给它加个图片显示的功能），好，说做就做，就用Atmega16和ICCAVR来做吧，最近这MCU和平台用得比较熟练。 马上从书堆里把当初打印出来的中文datasheet给翻了出来，依葫芦画瓢地写了个初始化程序。好，OK。编译通过。于是又写了一个可以自定义从XY坐标值开始输出显示的函数，再次编译，也通过，OK。于是呼马上写了四行简单的字符烧到单片机上试了一下，嘿嘿，一次通过。如下图： 后来在进一步测试的时候也出了点小问题。就是我是使用USBISP烧写器把程序烧写进AVR的（此时实验板由USBISP烧写器供电），想要实现从第一行的第一个字符开始连续显示"0123456789"。刚烧写完程序后能看到LCD12864上正常显示"0123456789"，但是把烧写器从实验板上断开连接，单独用USB给实验板供电的时候，LCD的第一行只是显示"123456789"，第一个字符消失了……，左思右想地弄了一个多小时后，终于把问题给解决了，就是把初始化程序的延时适当增加了些，真是奇怪。刚开始一直想不通为什么在烧写器供电的情况下就正常显示，而换到USB供电后就出了问题。后来再想想，估计是跟供电有关。在使用USBISP烧写器供电的时候，LCD的背光灯明显比用USB供电的时候来得亮，而且对比度也高很多，看来是因为换到USB供电后，供电不怎么充足，以至于LCD在上电初始化的时候花上了更多的时间去初始化（因为供电低了，功率小了，跑起来有点力不从心，用的时间就久了嘛……我是觉得可以这样去理解的 接下来呢，就到了有点难度的画图了。当初刚买到12864的时候只是简单测试了字符显示功能，除了因为画图还不需要用到，另外一个原因就是那datasheet上关于画图那部分的内容不怎么看得懂…。现在重新拿起来看，依然一头雾水……。马上上网百度了一下“12864 7920 显示图片”，看到了不少的例子程序，可是……就是没看到有关于这部分功能实现的详细思路和讲解……下载下来的那些程序，基本上没注释，不是说晦涩难懂，但是至少看起来一团糟，让人家不想继续看下去……于是还是硬着头皮去啃那datasheet。上面对于画图这部分的内容是这样讲解的：
12864LCD液晶显示原理及使用方法
12864LCD液晶显示原理及使用方法 液晶简介 液晶是一种在一定温度范围内呈现既不同于固态液态又不同于气态的特殊物质态，它既具有各向异性的晶体所特有的双折射性又具有液体的流动性液晶显示器件(英文的简写为LCD)就是利用液晶态物质的液晶分子排列状态在电场中改变而调制外界光的被动型显示器件。 点阵式图形液晶显示屏是 LCD 的一种能够动态显示图形汉字以及各种符号信息为各种电子产品提供了友好的人机界面点阵式图形液晶显示屏的主要特点如下(这些特点也就是LCD 的特点)：工作电压低、微功耗、体积小、可视面积大、无电磁辐射、数字接口、寿命长等特点。 12864LCD是一种图形点阵液晶显示器,它主要由行驱动器/列驱动器及128×64 全点阵液晶显示器组成。可完成图形显示，也可以显示8×4 个(16×16 点阵)汉字或者显示16×4个(8×16 点阵)ASCII码。分为两种，带字库的和不带字库的。不带字库的LCD需要自己提供字库字模，此时可以根据个人喜好设置各种字体显示风格，设计上较为灵活。带字库的LCD提供字库字模，但是只能显示GB2312的宋体。各有优缺点，根据不同应用场景灵活选择。其液晶模块原理图如下所示。 12864LCD点阵图形液晶模块原理框图 下面给出了其应用连接电路，分别介绍其各引脚的功能和作用。 如下表所示：12864LCD 的引脚说明 管脚号管脚名称LEVER 管脚功能描述 1GND 0 电源地 2VCC+5.0V 电源电压 3VLCD - 液晶显示器驱动电压 4RS (D/I) H/LD/I=“H”，表示DB7∽DB0 为显示数据 D/I=“L”，表示DB7∽DB0 为显示指令数据5R/W H/L R/W=“H”，E=“H”数据被读到DB7∽DB0 R/W=“L”，E=“H→L”数据被写到IR 或DR 6EN H/L R/W=“L”，E 信号下降沿锁存DB7∽DB0
在12864显示任意图片及参考程序
用12864显示单色图片 首先介绍本12864液晶显示器： 型号：QC12864B 因为单片机读取的是数据，而不是直接的图片。得将图片进行取模，图片应该是单色图片，像素128*64。 下面我为大家介绍个实例。 ①、在电脑附件画图，首先设置属性
开始画图 保存文件，注意格式： ②、然后进行取模。
③、编程： #include
显示屏工作原理
2 显示扫描原理 各个企业制造的LED显示屏的控制结构有所不同，但是，显示屏的显示扫描电路基本相同。双基色LED显示屏的显示扫描电路如图1所示。在图1中，IC1、IC2是数据锁存器电路74HC595，分别锁存红色、绿色数据，它们的性能是：①串行输入8位并行输出；②数据锁存、数据清除功能；③输出具有比较强的驱动能力。电阻RPB1、RPB2是限流电阻，根据颜色和模块的亮度来选择他们的数值。ML1是双色LED显示模块，共有8行×8列＝64个LED，其中，8个引脚是红色信号输入端，8个引脚是绿色信号输入端，8个引脚是行控制输入端，共有24个引脚。三极管 Q0，Q2，…Q7是行选通、驱动作用。IC3是3－8地址译码电路74HC138，8个选通输出端分别控制相应的行。图中电路是显示屏的原理电路，其数据传送方式是数据传送与行信号异步进行：首先，同时传送8位红、绿颜色数据到电路IC1、IC2并将数据锁存，然后再传送行控制信号点亮一行LED，接下来重复上述操作，只是行信号移至下一行，依次到第八行为止，即是一次完整的扫描过程。 显示扫描电路板的设计要求具有比较低的生产成本，因此，许多企业都设计成双面电路板，这样可以节省约三分之一的电路板成本。在显示模块的相应尺寸范围内，要安放上图中的全部元器件，其对应的双层印刷电路板编制具有较大难度，所以IC1电路特别适合点阵扫描原理的LED显示模块的驱动。显示扫描电路都是采用串行方式传送数据，这样既可以节省电路板的位置，又适合显示屏与计算机之间的数据传送。 3 工作状态分析 显示扫描电路的原理是动态扫描方式，不能静态测量其工作电流，因此，要计算出工作电流，就要分析动态参数。图２是一个LED的工作电路图。电路中Q8是驱动电路，正端接电源，控制端接74HC138的输出，输出端接LED发光二极管Ｄ，与限流电阻连接，电阻接74HC595的数据输出端。LED的点亮方式是：控制74HC138的片选信号无效，为不选通，之后74HC595输出电平，低电平为点亮信号，再选通74HC138，控制输出选通信号，此时，有电流I0从Q8输出，流过D、R1后，进入74HC595的数据输出端。 在图中，V ab是加在LED上的电压，红、绿色高亮度发光二极管的压降均约2～3V，Vbc是加在限流电阻两端上的电压，通过调节限流电阻的数值，就可以改变电路的工作电流I0，当电阻R1＝0时，电路依靠74HC595的输出有源电阻作为限流电阻。 在扫描电路中可以看出，电路结构比较简单，合理地调整各个部分工作参数就能够使电路工作在最佳状态。在选择电路时，还要准确掌握各个公司电路的性能，以及之间的技术参数的差别。不同型号的器件技术参数也有所区别，表1是74H C595的技术参数，表中给出了Texas Instru-ments,ST,Philips公司的74HC595的技术参数。在表中可以看出不同的公司生产的电路略有不同，因此，一块显示屏尽量要使用同一公司的电路器件，以免由于参数的差别影响显示屏的显示效果。 在表1中，Iik为输入尖峰脉冲电流，Iok为输出尖峰脉冲电流，I0为连续输出电流，Vcc为最高供电电压，f max表示在25℃时的最大工作频率（随着负载电容的不同，工作频率也不同），ta为工作温度。表中元件SN74HC595、M74HC595、74HC595对应公司是Texas Instryments，ST，Philips。 4 亮度和颜色的调整 4.1 亮度和颜色的调整 制造大屏幕时，首先要按照亮度指标选择LED或者显示模块，其次是根据选择的产品红、绿、蓝颜色的亮度比来确定哪一种颜色为基准，一般是将亮度比例低的一种作为亮度基准，当基准的一种已经达到最大亮度时，调整另外一种（双色）或两种（全彩）。显示屏幕是双色时，大多数情况下以绿色为基准，调整红色二极管的工作电流。一般是降低工作电流，以平衡颜色黄色为调整标准，这样就要减小整个显示屏幕的亮度。显示屏的颜色调整至最佳平衡状态，则会使屏的亮度降低。如果显示屏幕为了
函数信号发生器的设计(12864实现动态波形显示)
课程设计（论文）任务书 电气与电子工程学院系自动化专业13—2 班级 一、课程设计（论文）题目简易信号发生器的设计 二、课程设计（论文）工作自2016 年 1 月 5 日起至2016 年 1 月 14 日止。 三、课程设计（论文）的内容要求： 课程设计不仅仅要求学生完成所规定的题目要求，同时还要培养学生良好的科学态度和严谨的设计习惯。课程设计报告要求内容如下： (1)设计思想和设计说明 (2)硬件原理框图 (3)硬件原理图与软件配合介绍 (4)程序存储器和数据存储器的单元分配(5) 程序流程图 (6)系统功能描述 (7) 设计调试过程总结 (8) 附录里面包括：芯片资料、源程序清单和符合制图规范的硬件原理图的图纸。 设计要求内容： 用Ｄ/Ａ实现正弦信号，三角波信号，方波信号的输出，并且在ＬＣＤ上显示出当前波形。要求输出信号的频率和幅度可调。 设计内容：
（1）满足设计要求内容。 （2）扩展锯齿波波形输出。 （3）汉字显示当前波形形状与当前频率的大小 学生签名 年月日课程设计（论文）评审意见 (1)题目复杂程度：复杂（）、较复杂（）、一般（）、简单（） (2)总体方案的选择是否正确：正确（）、较正确（）、欠正确（）、不正确（） (3) 系统能否满足任务要求:满足（）、较满足（）、欠满足（）、不满足（） (4) 元器件选择是否合理:合理（）、较合理（）、欠合理（）、不太合理（） (5) 学习实践态度：好（）、较好（）、一般（）、不太好（） (6) 独立工作能力:强（）、较强（）、一般（）、较差（） (7) 回答问题是否正确：正确（）、较正确（）、基本正确（）、大多不正确（） (8) 图表是否符合标准：符合（）、较符合（）、基本符合（）、大多不符合（） (9) 撰写是否规范整洁：规范整洁（）、较规范（）、欠规范（）、不太规范（） 总评成绩：优（）、良（）、中（）、及格（）、不及格（） 评阅人职称副教授 2016 年 1 月日
LCD12864液晶显示模块(中文资料)
FYD12864液晶中文显示模块
(一) (一)概述 (3) (二)(二)外形尺寸 1 方框图 (3) 2 外型尺寸图 (4) (三)(三)模块的接口 (4) (四)(四)硬件说明 (5) (五) 指令说明 (7) (五)(五)读写操作时序 (8) (六)(六)交流参数 (11) (七)(七)软件初始化过程 (12) (八)(八)应用举例 (13) (九)(九)附录 1半宽字符表 (20) 2 汉字字符表 (21) 一、概述 FYD12864-0402B是一种具有4位/8位并行、2线或3线串行多种接口方式，内部含有国标一级、二级简体中文字库的点阵图形液晶显示模块；其显示分辨率为128×64, 内置8192个16*16点汉字，和128个16*8点ASCII字符集.利用该模块灵活的接口方式和简单、方便的操作指令，可构成全中文人机交互图形界面。可以显示8×4行16×16点阵的汉字. 也可完成图形显示.低电压低功耗是其又一显著特点。由该模块构成的液晶显示方案与同类型的图形点阵液晶显示模块相比，不论硬件电路结构或显示程序都要简洁得多，且该模块的价格也略低于相同点阵的图形液晶模块。 基本特性: ●●低电源电压（VDD:+3.0--+5.5V）
●●显示分辨率:128×64点 ●●内置汉字字库，提供8192个16×16点阵汉字(简繁体可选) ●●内置 128个16×8点阵字符 ●●2MHZ时钟频率 ●●显示方式：STN、半透、正显 ●●驱动方式：1/32DUTY，1/5BIAS ●●视角方向：6点 ●●背光方式：侧部高亮白色LED，功耗仅为普通LED的1/5—1/10 ●●通讯方式：串行、并口可选 ●●内置DC-DC转换电路，无需外加负压 ●●无需片选信号，简化软件设计 ●●工作温度: 0℃ - +55℃ ,存储温度: -20℃ - +60℃ 二、方框图 3、外形尺寸图
液晶屏的工作原理
液晶屏的工作原理 （资料来源：中国联保网） 简单的来说，屏幕能显示的基本原理就是在两块平行板之间填充液晶材料，通过电压来改变液晶材料内部分子的排列状况，以达到遮光和透光的目的来显示深浅不一，错落有致的图象，而且只要在两块平板间再加上三元色的滤光层，就可实现显示彩色图象。 认识了它的结构和原理，了解了它的技术和工艺特点，才能在选购时有的放矢，在应用和维护时更加科学合理。液晶是一种有机复合物，由长棒状的分子构成。在自然状态下，这些棒状分子的长轴大致平行。 LCD第一个特点是必须将液晶灌入两个列有细槽的平面之间才能正常工作。这两个平面上的槽互相垂直(90度相交)，也就是说，若一个平面上的分子南北向排列，则另一平面上的分子东西向排列，而位于两个平面之间的分子被强迫进入一种90度扭转的状态。由于光线顺着分子的排列方向传播，所以光线经过液晶时也被扭转90度。但当液晶上加一个电压时，分子便会重新垂直排列，使光线能直射出去，而不发生任何扭转。 LCD的第二个特点是它依赖极化滤光片和光线本身，自然光线是朝四面八方随机发散的，极化滤光片实际是一系列越来越细的平行线。这些线形成一张网，阻断不与这些线平行的所有光线，极化滤光片的线正好与第一个垂直，所以能完全阻断那些已经极化的光线。 只有两个滤光片的线完全平行，或者光线本身已扭转到与第二个极化滤光片相匹配，光线才得以穿透。一方面，LCD正是由这样两个相互垂直的极化滤光片构成，所以在正常情况下应该阻断所有试图穿透的光线。但是，由于两个滤光片之间充满了扭曲液晶，所以在光线穿出第一个滤光片后，会被液晶分子扭转90度，最后从第二个滤光片中穿出。另一方面，若为液晶加一个电压，分子又会重新排列并完全平行，使光线不再扭转，所以正好被第二个滤光片挡住。总之，加电将光线阻断，不加电则使光线射出。当然，也可以改变LCD 中的液晶排列，使光线在加电时射出，而不加电时被阻断。但由于液晶屏幕几乎总是亮着的，所以只有“加电将光线阻断”的方案才能达到最省电的目的。 主动矩阵式液晶屏 TFT-LCD液晶显示器的结构与TN-LCD液晶显示器基本相同，只不过将TN- LCD上夹层的电极改为FET晶体管，而下夹层改为共通电极。 TFT-LCD液晶显示器的工作原理与TN-LCD却有许多不同之处。TFT- LCD液晶显示器的显像原理是采用“背透式”照射方式。当光源照射时，先通过下偏光板向上透出，借助液晶分子来传导光线。由于上下夹层的电极改成FET电极和共通电极，在FE T电极导通时，液晶分子的排列状态同样会发生改变，也通过遮光和透光来达到显示的目
液晶显示屏背光驱动集成电路工作原理方案
液晶显示屏背光驱动集成电路工作原理
对“剖析液晶屏逻辑板TFT偏压电路”壹文的壹点见法（此文为技术探讨） 于国内某知名刊物2010年12月份期刊见到壹篇关于介绍液晶屏逻辑板TFT偏压电路的文章，文章的标题是：“剖析液晶屏逻辑板TFT偏压电路”这是壹篇选题极好的文章、目前液晶电视出现的极大部分屏幕故障例如：图像花屏、彩色失真、灰度失真、对比度不良、亮度暗淡、图像灰暗等等故障均和此电路有关，维修人员于维修此类故障时往往的面对液晶屏图像束手无策，而介绍此电路、无疑对类似故障的分析提供了极大的帮助，目前于壹般的期刊书籍介绍分析此电路的文章极少。 什么是TFT屏偏压电路？现代的液晶电视均是采用TFT屏作为图像终端显示屏，由于我们当下的电视信号（包括各种视频信号）是专门为CRT显示而设计的，液晶屏和CRT的显示成像方式完全不同，液晶屏要显示专门为CRT而设计的电视信号，就必须对信号的结构、像素排列顺序、时间关系进行转换，以便液晶屏能正确显示。 图像信号的转换，这是壹个极其复杂、精确的过程；先对信号进行存储，然后根据信号的标准及液晶屏的各项参数进行分析计算，根据计算的结果于按规定从存储器中读取预存的像素信号，且按照计算的要求重新组合排列读取的像素信号，成为液晶屏显示适应的信号。这个过程把信号的时间过程、排列顺序均进行了重新的编排，且且要产生控制各个电路工作的辅助信号。重新编排的像素信号于辅助信号的协调下，施加于液晶屏正确的重现图像。
每壹个液晶屏均必须有壹个这样的转换电路，这个电路就是我们常说的“时序控制电路”或“T-CON（提康）电路”，也有称为“逻辑板电路”的。这个电路包括液晶屏周边的“行、列驱动电路”构成了壹个液晶屏的驱动系统。也是壹个独立的整体。这个独立的整体是由时序电路、存储电路、移位寄存器、锁存电路、D/A变换电路、译码电路、伽马（Gamma）电路（灰阶电压）等组成，这些电路的正常工作也需要各种不同的工作电压，且且仍要有壹定的上电时序关系，不同的屏，不同的供电电压。为了保证此电路正常工作，壹般对这个独立的驱动系统单独的设计了壹个独立的开关电源供电（这个向液晶屏驱动系统供电的开关电源壹般就称为：TFT偏压电路）；由整机的主开关电源提供壹个5V或12V电压，给这个开关电源供电，且由CPU控制这个开关电源工作；产生这个独立的驱动系统电路提供所需的各种电压，就好像我们的电视机是壹个独立的系统他有壹个单独的开关电源，DVD机是壹个独立的系统他也有壹个单独的开关电源壹样。是非常重要也是故障率极高的部分（开关电源均是故障率最高的部分，要重点考虑）。图1所示是液晶屏驱动系统框图。从图中能够见出，其中的“TFT偏压供电开关电源”就是这个独立系统电路的供电电源它产生这个驱动系统电路需要的各种电压，有VDD、VDA、VGL和VGH电压供各电路用。 图1 这个独立的液晶屏驱动电路的供电系统；主要产生4个液晶屏驱
液晶显示器电源工作原理及维修
液晶显示器电源工作原理及维修 详细介绍液晶显示器电源的作用、工作原理、维修及代换， 一、电源的作用 1、电源的基本知识 液晶电源的作用是为整机提供能量，常见的电源适配器外观如图所示 它的输入是220V交流电，输出为12V、4A直流电。电源适配器的内部电路结构如图所示
2、液晶电源的常见存在形式 常见的液晶电源有内置式和外置式两种。内置式电源一般是和高压板做在一起，形成二合一电源板，驱动板需要的各路电压均有电源板产生。外置式电源也就是通常所说的电源适配器，它一般是220V交流电输入，12V直流电输出，驱动板需要的其他电原在驱动板上进行变换。 二、电源的工作原理 由于LCD采用低电压工作，而一般市电提供提是110V或220V的交流电压，因此显示器需要配备电源。电源的作用是将市电的220V交流电压转变成12V或其它低压直流电，以向液晶显示器供电。 LCD显示器中的电源部分均采用开关电源。由于开关电源具有体积小、重量轻、变换效率高等优点，因此被广泛应用于各种电子产品中，特别是脉宽调制（PWM）型的开关电源。PW M型开关电源的特点是固定开关频率、通过改变脉冲宽度的占空比来调节电压。 PWM开关电源的基本工作原理是：交流电220V输入电源经整流滤波是路变成300V直流电压，再由开关功率管控制和高频变压器降压，得到高频矩形波电压，经整流滤波后获得显示器所需要的各种直流输出电压。脉宽调制器是这类开关电源的核心，它能产生频率固定具脉冲宽度可调的驱动信号，控制开关功率管的导通与截止的占空比，用来调节输出电压的高低，从而达到稳压的目的。 以下将要介绍的电源适配器就是此类开关电源，我们以采用UC3842脉宽调制集成控制器的电源为例讲解相关电路。 1、UC3842的性能特点 （1）它属于电流型单端PWM调制器，具有管脚数量少，外围是路简单、安装调试方便、性能优良、价格低廉等优点。而且通过高频变压器与电网隔离，适合构成无工频变压器的20-50W小功率开关电源。 （2）最高开关频率为500KHZ，频率稳定度高达0.2%。电源效率高，输出电流大，能直接驱动双极型功率晶体管或VMOS管、DMOS管、TMOS管工作。 （3）内部有高稳定的基准电压源，档准值为5V，允许有+0.1%的偏差，温度系数为
大屏幕液晶显示屏背光灯及高压驱动电路原理与维修(一
大屏幕液晶显示屏背光灯及高压驱动电路原理及电路分析（一） （目前液晶电视的销量和社会保有量非常大，液晶电视的维修资料奇缺，而液晶电视的背光灯高压驱动电路又是液晶电视中极易发生故障的部位，它类似于CRT电视的行扫描电路，是高压大电流电路，其故障率不低于CRT电视的行扫描电路。目前对于该部分的原理电路分析维修的资料很少，该文对于背光灯管及驱动电路的特性、构造、组成、要求、电路原理分析比较详尽，以帮助维修人员更加深刻的理解液晶电视背光灯驱动电路，为下一步维修打好基础） 液晶电视的显示屏是属于被动发光型的显示器件，液晶屏自身不发光，它需要借助背光灯来实现屏的发光，即背光灯管发出光线通过液晶屏透射出来，利用液晶的分子在电场作用下控制通过的光线（对光进行调制）以形成图像，所以一块液晶屏工作成像必须配上背光源才能成为一个完整的显示屏，要显示色彩丰富的优质图像，要求背光灯的光谱范围要宽，接近日光色以便最大限度的展现自然界的各种色彩。目前的液晶屏背光灯，一般采用的是光谱范围较好的冷阴极荧光灯（cold cathode fluorescent lamp；CCFL）作为背光光源。 大屏幕的液晶电视要保证有足够的亮度、对比度和整个屏幕亮度的均匀性，均采用多灯管系统，32寸屏一般采用16只灯管，47寸屏一般采用24只灯管。耗电量每只灯管约为为8W计算，一台32寸屏的液晶电视背光灯耗电量达到130W,一台47寸的液晶电视背光灯的耗电量达到近200W（加上其它电路耗电，一台32寸屏的液晶电视耗电量在200W左右） 冷阴极荧光灯的构造和工作原理 冷阴极荧光灯CCFL是气体放电发光器件，其构造类似常用的日光灯，不同的是采用镍﹑钽和锆等金属做成的无需加热即可发射电子的电极——冷阴极来代替钨丝等热阴极，灯管内充有低气压汞气，在强电场的作用下，冷阴极发射电子使灯管内汞原子激发和电离，产生灯管电流并辐射出253.7nm紫外线，紫外线再激发管壁上的荧光粉涂层而发光，图1。 冷阴极荧光灯的特性 冷阴极荧光灯是一个高非线性负载，它的触发（启动）电压一般是三倍于工作（维持）电压，（电压值的大小和灯管的长度和直径有关）冷阴极荧光灯在开始启动时，当电压还没有达到触发值（1200～1600V）时，灯管呈正电阻（数兆欧），一旦达到触发值，灯管内部产生电离放电产生电流，此时电流增加，灯管两端电压下降呈负阻特性 图2，所以冷阴极荧光灯触发点亮后，在电路上必须有限流装置，把灯管工作电流限制在一个额定值上，否则会因为电流过大烧毁灯管，电流过小点亮又难以维持。
12864LCD液晶显示屏中文资料
12864LCD液晶显示屏中文资料 一、概述 二、带中文字库的128X64是一种具有4位/8位并行、2线或3线串行多种接口方式，内部含有国标一级、二级简体中文字库的点阵图形液晶显示模块；其显示分辨率为128×64, 内置8192个16*16点汉字，和128个16*8点ASCII字符集.利用该模块灵活的接口方式和简单、方便的操作指令，可构成全中文人机交互图形界面。可以显示8×4行16×16点阵的汉字. 也可完成图形显示.低电压低功耗是其又一显著特点。由该模块构成的液晶显示方案与同类型的图形点阵液晶显示模块相比，不论硬件电路结构或显示程序都要简洁得多，且该模块的价格也略低于相同点阵的图形液晶模块。 三、基本特性: （1）、低电源电压（VDD:+3.0--+5.5V）（2）、显示分辨率:128×64点（3）、内置汉字字库，提供8192个16×16点阵汉字(简繁体可选) （4）、内置 128个16×8点阵字符（5）、2MHZ时钟频率（6）、显示方式：STN、半透、正显（7）、驱动方式：1/32DUTY，1/5BIAS （8）、视角方向：6点（9）、背光方式：侧部高亮白色LED，功耗仅为普通LED的1/5—1/10 （10）、通讯方式：串行、并口可选（11）、内置DC-DC转换电路，无需外加负压（12）、无需片选信号，简化软件设计（13）、工作温度: 0℃ - +55℃ ,存储温度: -20℃ - +60℃ 模块接口说明： *注释1：如在实际应用中仅使用串口通讯模式，可将PSB接固定低电平，也可以将模块上的J8和“GND”用焊锡短接。 *注释2：模块内部接有上电复位电路，因此在不需要经常复位的场合可将该端悬空。 *注释3：如背光和模块共用一个电源，可以将模块上的JA、JK用焊锡短接。 2.2并行接口
液晶显示器工作原理
液晶显示器工作原理
液晶显示器工作原理 现在市场上的液晶显示器都采用了TFT液晶面板，这种液晶面板的是目前最先进的液晶显示器技术，从结构上看，液晶屏由两片线性偏光器和一层液晶所构成。其中，两片线性偏光器分别位于液晶显示器的内外层，每片只允许透过一个方向的光线，它们放置的方向成90度交叉（水平、垂直），也就是说，如果光线保持一个方向射入，必定只能通过某一片线性偏光器，而无法透过另一片，默认状态下，两片线性偏光器间会维持一定的电压差，滤光片上的薄膜晶体管就会变成一个个的小开关，液晶分子排列方向发生变化，不对射入的光线产生任何影响，液晶显示屏会保持黑色。一旦取消线性偏光器间的电压差，液晶分子会保持其初始状态，将射入光线扭转90度，顺利透过第二片线性偏光器，液晶屏幕就亮起来了。当然这是一个很简单的原理模型，真正的液晶显示器内还有更复杂的电路结构。 红绿蓝三原色大家都知道，当这三种颜色同时混合时就会产生白色，这当然实在三原色强度一样的情况下才能够显示器纯正的白色，这样，从图中我们可以看见液晶面板的每一个像素中都有三种原色，这三种原色如果强度不同变化就可以产生不同的混色效果，这样全屏就有1024×768这样的像素，所以真实分辨率就是1024×768。低端的液晶显示板,各个基色只能表现6位色,即2的6次方=64种颜色.可以很简单的得出,每个独立像素可以表现的最大颜色数是64×64×64=262144种颜色,高端液晶显示板利用FRC技术使得每个基色则可以表现8位色,即2的8次方=256种颜色,则像素能表现的最大颜色数为
256×256×256=16777216种颜色.这种显示板显示的画面色彩更丰富,层次感也好.现在基本上显示器都拥有FRC技术，可以显示器16777216种颜色 什么是TFT-LCD 其中彩色LCD又分为STN和TFT两种屏,其中TFT-LCD是英文Thin Film T ransistor-Liquid Crystal Display的缩写,即薄膜晶体管液晶显示器,也就是大家常说的真彩液晶显示屏,显示效果较好;而DSTN-LCD,即双扫瞄液晶显示器,则是STN-LCD的一种显示 液晶是一种介于液体和固体之间的特殊物质，它具有液体的流态性质和固体的光学性质。当液晶受到电压的影响时，就会改变它的物理性质而发生形变，此时通过它的光的折射角度就会发生变化，而产生色彩。 液晶屏幕后面有一个背光，这个光源先穿过第一层偏光板，再来到液晶体上，而当光线透过液晶体时，就会产生光线的色泽改变，从液晶体射出来的光线，还得必须经过一块彩色滤光片以及第二块偏光板。由于两块偏光板的偏振方向成90度，再加上电压的变化和一些其它的装置，液晶显示器就能显示我们想要的颜色了。 液晶显示有主动式和被动式两种，其实这两种的成像原理大同小异，只是背光源和偏光板的设计和方向有所不同。主动式液晶显示器又使用了fet场效晶体管以及共通电极，这样可以让液晶体在下一次的电压改变前一直保持电位状态。这样主动式液晶显示器就不会产生在被动式液晶显示器中常见的鬼影、或是画面延迟的残像等。现在最流行的主动式液晶屏幕是tft(thin film transistor薄膜晶体管)，被动式液晶屏幕有stn(super tn超扭曲向列lcd)和dstn(double
