(完整版)管沟开挖专项施工方案

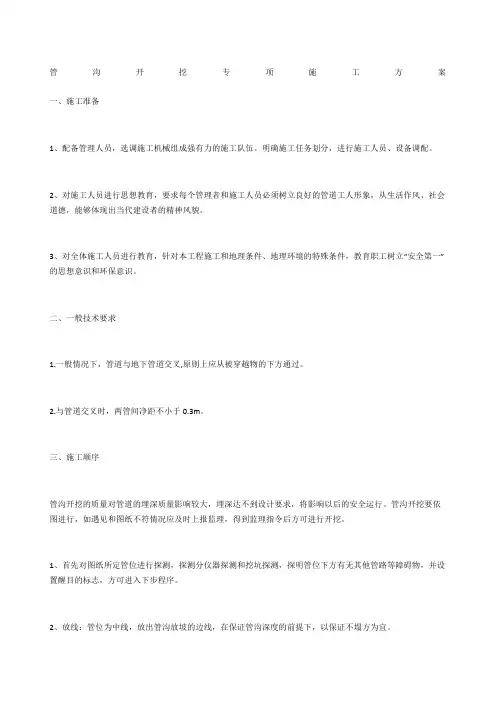

管沟开挖专项施工方案

编制：张文鹏

审核：关义根

质量：古勇

安全：古春旭

批准：古春旭

施工单位：信阳路桥工程有限公司

2017年1月12日

一、施工准备

1、配备管理人员，选调施工机械组成强有力的施工队伍。明确施

工任务划分，进行施工人员、设备调配。

2、对施工人员进行思想教育，要求每个管理者和施工人员必须树

立良好的管道工人形象，从生活作风、社会道德，能够体现出当代建设者的精神风貌。

3、对全体施工人员进行教育，针对本工程施工和地理条件、地理

环境的特殊条件，教育职工树立“安全第一”的思想意识和环保意识。

二、一般技术要求

1.一般情况下，管道在机动车路面以下大于70公分,非机动车道50公分，原则在水稳层铺设以前，对灰土层开挖管沟预埋电缆。

2.与各相交路口均设置管线和交通手井。地下电缆穿线拐弯处或者超过50米须设置手井。

三、施工顺序

管沟开挖的质量对管道的埋深质量影响较大，埋深达不到设计要求，将影响以后的安全运行。管沟开挖要依图进行，如遇见和图纸不符情况应及时上报监理，得到监理指令后方可进行开挖。

1、首先联系工区负责人，确定已完成灰土层的施工的交通路；工

区负责人同意进场后，方可进入现场进行下步程序。

2、放线：管位为中线，放出管沟边坡的边线，在保证管沟深度的

前提下，以保证不塌方为宜。

3、所用设备及材料：电镐、破碎机、切割机等。

4、管沟开挖

⑴管沟开挖前，按规范和设计图及现场的土质情况确定管沟的

边坡比。

⑵开挖时，质量检查员一定要始终进行监督检查，对不符合质

量要求的地方（如坡比、挖深等）及时整改，确保各项指标均达到规范和设计要求。

⑵管沟挖出的土石方应运至基建方要求的位置，并加盖防护网。

⑶遇见岩石或硬质土层时，沟底深度应超挖0.15m，以满足细

土回填的深度

⑷遇见地下障碍物时，障碍物两侧3米应进行人工开挖。重要

设施要征得主管部门同意，并在其监督下进行。

五、施工技术措施

1、管道周围3m以内管沟的开挖：管沟开挖前应请地下设施主管

部门的人员到现场监督指导施工，采用人工开挖，首先根据探测出的位置，在其管沟垂直方向挖出长槽的探测沟，探沟为2×1m，用铁锨挖土，边挖边清理散土，挖沟人员要时刻注意土层的变化，如果在坚硬的土层中出现软土或沙土层，很可能就是管道周围的软土层，挖土时就要格外的小心，一点一点地挖土，将管道周围3m之内的管沟全部挖出

2、管道并行施工：当管道与原有管道并行施工时，先确定原有管

道的位置，在原有管道边线50㎝以外进行管沟开挖。管沟开

挖到距原有管道顶点边线标高30㎝或软土层时，必须采用人工开挖。当管沟深度超出原有管道底边线30㎝时，方可用机械进行深挖。

如需挖出原有管道，则整体开挖至原有管道顶点边线标高30㎝或回填软土层，再采用人工开挖。挖至原有管道底边线时必须对原有管道左右加钢管侧挡，在管沟上口加钢管横担，注意横担之间间距不得大于5m，侧挡位置应和横担位置对应。然后在原有管道左右边线50㎝以外继续进行人工管沟开挖当管沟深度超出原有管道底边线30㎝时，方可用机械进行深挖。

3、地下管道的防护：如果是给排水管，要先在管道四周清理100mm

的宽度，清理长度要大于管沟每侧1m，将钢管支撑放入已建管道底部，支撑管道，将已建管道固定好，防止断裂。如果地下管道与新建管道交叉段较长，也应采取保护措施，可采用三角架及吊带分几处将原有管线吊起，避免下沉量过大。

4、管道穿越：管沟挖好后，准备将穿越管道从管道下方穿过。首

先将穿越管道放入管道一侧的管沟内，用吊管机将预制管道吊起，向前移动，让管道端点从其下方通过。走一段距离后，因吊点的影响，会使钢管与管道的距离较近，需要移动吊点位置，最后将穿越管段按要求吊装到位,新建管道距原有管道间距不小于0.3m。

5、管道连头：在管道穿越到位后，首先将其中的一端与先前已下

沟的管段进行组对连头，另一端加短节或切割钢管进行连头，

连头工序与主体管道连头程序相同。

6、管沟回填：首先回填管道与管道交叉段的管沟，管道两侧各2m

内用人工回填夯实，回填土内不得含有石头或其它有可能损伤管道。回填土不得正对管道砸击，要从侧面用人工推入，并且夯实，等管道下方回填并夯实后，再回填管道两侧的管沟。管道开挖暴露后如不能及时回填的，指派专人24h值班看护，以确保不被意外损坏或人为破坏。

7、埋设标志桩：回填管沟后，在管道与管道交叉点处按设计要求

埋设标志桩。

七、安全生产措施

1、挖管沟时，必须先确定地下原管道的走向和深度，用人工挖出

管沟，用平铲法挖土，避免损伤管道。

2、及时做好管道的保护及防腐，如果斜交长度较长时，设置横杆

吊起固定，避免管道下垂量过大而影响正常工作。

3、管沟开挖必须达到要求的深度。

4、连头时，不得大幅度向上吊管道，以免碰伤管道。

5、回填管沟时，先回填管道下方，并且夯实，然后回填两侧管沟。

八、质量保证措施

1、我单位保证质量控制活动符合指定的要求。

2、我单位将科学配置人力、物质资源，合理优化工程成本。

3、我单位将不断追求高品质以适应需要。

4、我单位将应用现代质量管理方法，将质量要求转化为我单位的

具体行动并具体应用到本工程施工项目建设中来。

九、雨季施工技术措施

1、在进入雨季前由各工程处组织一次检查，管沟排水必须通畅，

沟边维护设施必须牢固可靠。

2、雨季施工安全工作很重要，领导要引起重视，同时要按安全

操作规程执行。

十、安全措施及应急预案

1、各种机械设备操作人员必须持证上岗，保证操作熟练。

2、沟下工作人员必须戴安全帽及其他安全装备，沟上配备专职监

护人员。

3、现场各工种应密切配合，听从现场安全人员的同意指挥。

4、设制突发性情况预案，如损伤其他管路，施工人员受伤等（准

备抢险人员及机具设备等）。

5、保证指挥人员的通讯通畅，及现场必要的交通工具。
