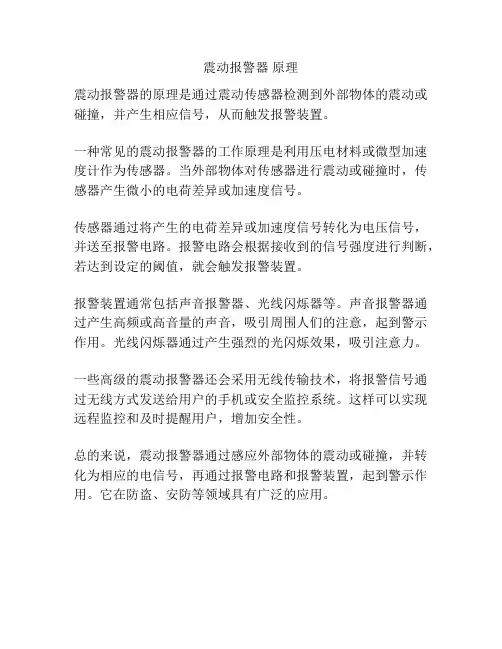

振动探测器的基本工作原理及特点

常用的几种振动探测器

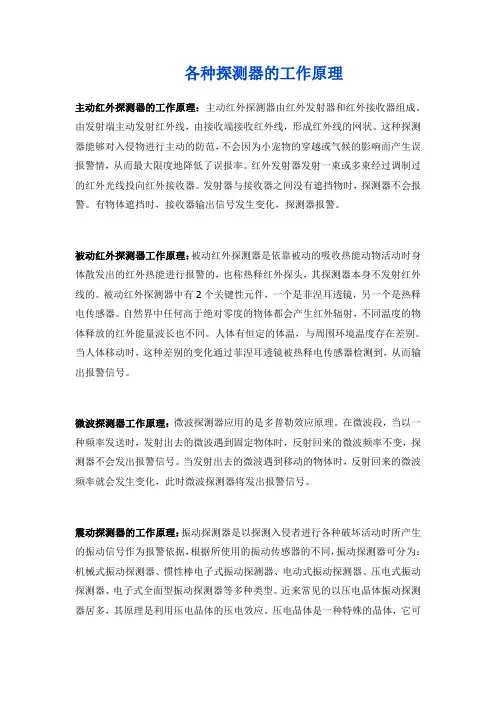

根据所使用的振动传感器的不同，振动探测器可分为：

振动光纤探测器、泄漏电缆探测器、机械式振动探测器、惯性棒电子式振动探测器、电动式振动探测器、压电晶体振动探测器、电子式全面型振动探测器等多种类型。

不同类型的振动探测器其工作机理及安装要求也各有差异，以北京三安古德“sa-z8”振动探测器为例，它属于压电晶体振动探测器。

振动探测器的安装使用要点

1．振动探测器属于面控制型探测器，室内明装、暗装均可，通常安装于可能入侵的墙壁、天花板、地面或保险柜上；

2．探测器安装要牢固，振动传感器应紧贴安装面，安装面应为干燥的平面；

3．安装于墙体时，距地面高2-2.4ｍ为宜，探测器垂直于墙面；

4．埋入地下使用时深度为10cm左右，不宜埋入土质松软地带；

5．振动探测器不宜用于附近有强震动干扰源的场所；

6．安装的位置应远离振动源(如旋转的电机、变压器、风扇、空调)，如无法避开震动源，则视振动源震动情况，距离振动源1-3米；

7．注意在振动探测器频率范围内的高频震动、超声波的干扰容易引起误报。

玻璃破碎探测器

玻璃破碎探测器是专门用来探测玻璃破碎的探测器。当犯罪分子打碎玻璃试图入侵作案时，即可发出报警信号。

以北京三安古德“sa-z8”玻璃破碎探测器为例，其是属于次声波—玻璃破碎高频声响双技术探测器。

因此它也是一种双鉴探测器，此种类型的探测器比普通的声控型单技术玻璃破碎探测器或声控—振动型双技术玻璃破碎探测器的性能有了进一步的提高，是目前较好的一种玻璃破碎探测器。

探测玻璃破碎高频声响的原理

玻璃破碎时发出的响亮刺耳的声音频率是处于大约10～15KHZ的高频段范围内。

将带通放大器的带宽选在10～15KHz的范围内，就可将玻璃破碎时产生的高频声音信号取出，从而触发报警。

但对人的脚步声、说话声、雷雨声等却具有较强的抑制作用，从而可以降低误报率。

次声波的产生

次声波是频率低于20Hz的声波，属于不可闻声波。

经过实验分析表明：当敲击门、窗等处的玻璃(此时玻璃还未破碎)时，会产生一个超低频的弹性振动波，这种机械振动波就属于次声波，而当玻璃破碎时，才会发出高频声音。

除此之外，以下一些原因也同样会导致次声波的产生。

一般的建筑物，通常其内部的各个房间(或单元)是通过室内的门、窗户、墙壁、地面、天花板等物体与室外环境相互隔开的。

这就造成了房间内部与外部的环境，在温度、气压等方面存在着一定的差异。

特别是对于那些门、窗紧闭、封闭性较好的房间，这种室内外的环境差异就更大些。

当入侵者试图进室作案时，必定要选择在这个房间的某个位置打开一个通道,如打碎玻璃，强行进入。

由于室内外环境不同所造成的温差、气压差，会在缺口打开的瞬间时产生气流。

并伴随产生超低频的机械振动波，即为次声波，其频率甚至可低于10Hz以下。
