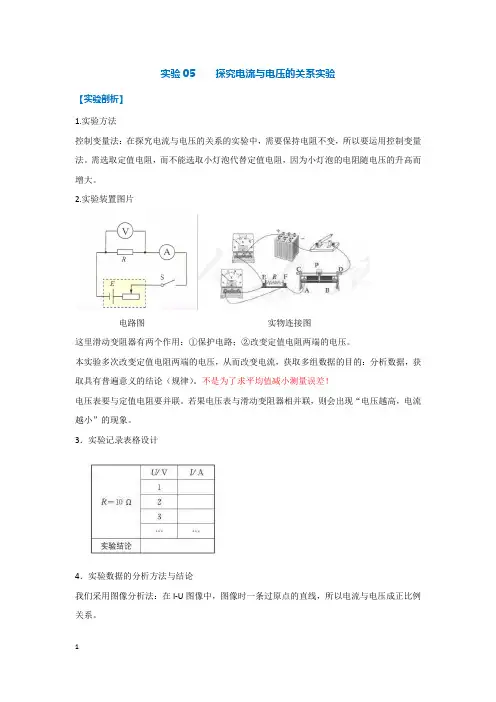

探究电压表电流表示数变化规律
的示数I将。
第 1 页第 2 页
9、电流表、电压表变化范围专题及答案
9、电流表、电压表变化范围专题及答案 -------------------无师自通推荐 一．选择题（共9小题） 1．如图，R1上标有“10Ω，2A”字样，滑动变阻器的滑片在移动过程中，电流表的读数变化范围是0.2安至0.3安，电压表的读数变化范围是（） 2．如图所示电路，电源两端电压为20V不变，用滑动变阻器调节灯泡两端的电压．已知灯泡电阻为5Ω不变，滑动变阻器的最大电阻为20Ω，当滑动变阻器的滑片从a端移到b端的过程中，灯泡两端的电压变化范围是（） A．20V～4V B．4V～20V C．8V～20V D．0V～20V 3．如图，已知L的电阻为20Ω，R是阻值0～80Ω的滑动变阻器，电源电压6V保持不变．在滑片滑动过程中，电压表、电流表示数的变化范围是（） 电压表V的表示数变化为（） 5．如图所示电路中，电源电压为10V，且保持不变，电阻R1=20Ω，滑动变阻器R2的最大阻值是30Ω，则当滑片P在滑动变阻器上滑动时，电流表、电压表上示数变化的范围分别是（）
A．0.2A～0.5A，6V～0V B．0.2A～0.3A，6V～0V 6．（2005?兰州）如图所示电路中，滑动变阻器的最大电阻为20Ω，当滑片P从a端移到b端的过程中，电压表示数的变化范围是（） 中．已知电源电压为6V，电流表的量程为“0﹣0.6A”，电压表的量程为“0﹣3V”．闭合开关，移动滑动变阻器滑片，电流表、电压表示数的变化范围是（） 8．如图所示的电路中，电源电压保持不变设为U，滑动变阻器R2的最大电阻是电阻R1的7倍，当滑片由a端滑到b端时，R1两端的电压的变化范围是（） ． 从0到B． 从U到 C． 从0到 D． 从U到 1 值为50Ω．在滑片P从A端滑到B端的过程中，电流表的示数的变化范围是（）
(完整版)电流表电压表示数变化专题练习
A v 图 3 电流表电压表示数变化专题练习 一、填空 1、如图1，闭合S ，当滑动变阻器的滑片P 向右移动时，电流表A 的示数将________．（选填 “变小”、“不变”或“变大”） 图1 图2 2、如图2所示的电路中，电源电压不变，当滑动变阻器的滑片P 向上移动时，电流 表的示数_____，电压表的示数_____（选填“变大”、“变小”或“不变”）． 3、如图（a ）、（b ）两电路中滑动变阻器滑片向左移动，判断电路中各电表如何变化。 （a ） 读数 ， 读数 。 （b ）读数 ，读数 ， 读数 。 二、选择 1、如图3所示的电路，滑动变阻器的滑片P 向右滑动的过程中，电流表和 电压表的示数变化是 （ ） A ．电流表示数变小，电压表示数变大 B ．电流表，电压表示数都变大 C ．电流表示数变大，电压表示数变小 D ．电流表，电压表示数都变小 2、如图是一个自动体重测试仪的工作原理图，有关它 的说法正确的是（ ） A ．体重显示表是用电压表改装成的 B ．体重测试仪电路由于缺少开关，始终处于通路 C ．体重越大，体重显示表的示数越大 D ．体重测试仪所测体重越大，体重显示表的示数越大
3、在如图5所示的电路中，当滑片Ｐ向右滑动时（） Ａ、电压表示数增大，灯泡变暗 Ｂ、电压表示数增大，灯泡变亮 Ｃ、电压表示数减小，灯泡变暗 Ｄ、电压表示数增大，灯泡变亮图5 4、如图6所示，电源电压保持不变，当开关S闭合，滑动变阻器的滑片P向右滑动 时，电压表（） A．V 1示数增大，V 2 的示数增大 B．V 1示数减小，V 2 的示数增大 C．V 1示数减小，V 2 的示数减小 D．V 1示数增大，V 2 的示数减小 图6 图7 5、如图7所示电路，当滑片P向左滑动时，电表读数的变化是（） A．电压表读数增大电流表读数增大 B．电压表读数减小电流表读数增大C．电压表读数不变电流表读数不变 D．电压表读数增大电流表读数不变 6、在如图8所示的电路中，电源电压和灯泡电阻都保持不变，当滑动变阻器R的滑片P由中点向右移动时，下列判断中正确的是 （） A．电流表和电压表的示数都增大 B．电流表和电压表的示数都减小 C．电流表和示数减小，电压表的示数增大 D．电流表和示数减小，电压表的示数不变图8 图9 7、如图9所示，电源电压不变，当开关S闭合，变阻器滑片P向下移动时（）A．电压表示数减小，电流表示数增大 B．电压表示数减小，电流表示数减小 C．电压表示数增大，电流表示数减小 D．电压表示数增大，电流表示数增大 8、如图10所示，电源电压保持不变，当滑动变阻器滑片P 由左端向右移到中点的过程中，下列判断正确的是（） A.电压表和电压表A 1，A 2 的示数变大 B.电流表A 1示数变大，电流表A 2 的电压表示数不变 C.电流表A 2示数变大，电流表A 1 、电压表示数不变 D.条件不足，无法判断 9、如图所示的电路中，电源电压保持不变，闭合开关S，当滑 动变阻器滑片向左移动时（） A. 灯泡L 1亮度不变，L 2 变亮 B. 电流表示数变小，电压表示数不变 C. 电流表示数不变，电压表示数变大 D. 电流表、、电压表示数均不变
初中物理动态电路变化问题
电路动态变化 1、串联电路中的动态变化： 例1：如图所示，闭合电键S，当滑片向右移 动时，请判断电流表和电压表的示数变化: 电 流表的示数；电压表的示 数。(均选填“变大”、“不变”或“变小”) 分析方法： 1、先判断电流表、电压表所测的对象； 2、根据滑动变阻器的滑片移动情况及串联电路电阻特点 R总=R1+R2，判断总电阻变化情况； 3、根据I总=U总/R总，判断电流的变化情况； 4、先根据U1=I1R1判断定值电阻（小灯泡）两端电压的变化情况；
5、最后根据串联电路电压特点U总=U1+U2，判断滑动变阻器两端的电压变化情况。 例2：如图所示，闭合电键S，当滑片向右移动时，请判断电流表和电压表的示数变化:电流表的示数；电压表的示 数。(均选填“变大”、“不变”或“变小”) 例3：如图所示，闭合电键S，当滑片向右移动时，请判断电流表和电压表的示数变化:电流表的示数；电压表的示 数。(均选填“变大”、“不变”或“变小”) 例4：如图所示，闭合电键S，请判断电流表和电压表的示数变化:电流表的示数；电压表的示数。(均选填“变大”、“不变”或“变小”) 例5：如图所示，闭合电键S，请判断电流表和电压表的示数变化:电流表的示数；电压表的示数。(均选填“变大”、“不变”或“变小”)
例6:如图所示,闭合电键S,请判断电流表和电压表的示数变化:电流 表的示数_______;电压表的示数________。 (均选填“变大”、“不变”或“变小”) 2、并联电路中的动态变化： 例1：如图所示，闭合电键S，当滑片向右移动时， 请判断电流表和电压表的示数变化:电流表 A1的示数；电流表A2的示 数；电压表的示数。（均选填“变大”、“不 变”或“变小”） 分析方法： 在并联电路中分析电表示数变化时，由于并联电路各支路两端的电压和电源电压相等，所以应先考虑电压表的示数不变。又因为并联电路各支路相互独立，互不影响，可根据欧姆定律分别判断各支路中电流的变化，再根据I总=I1+I2分析得出干路中电流的变化，关键
初中物理电压表电流表示数变化判断(一20141112)
2014-2015学年度电压表电流表示数变化判断（一20141112） 1．如图所示，电源电压不变，当滑动变阻器的滑片从左向右滑动过程中，电流表和电压表示数变化情况应是 （ ） A ．电压表、电流表示数都变大 B ．电压表示数变大，电流表示数变小 C ．电压表示数变小，电流表示数变大 D ．电压表、电流表示数都变小 2、如图所示电路，将滑片P 向左端移动，则电路中的电流表、电压表的示数变化情况是（ ） A.电流表、电压表的示数均变大 B.电流表、电压表的示数均变小 C.电流表的示数变大、电压表的示数变小 D.电流表的示数变小、电压表的示数变大 3．如图所示，电源两极间电压不变，当滑动变阻器的滑片向右移动时，电流表和电压表的示数变化情况是 A ．电压表的示数增大，电流表的示数减小 B ．电压表的示数减小，电流表的示数增大 C ．电压表的示数增大，电流表的示数增大 D ．电压表的示数减小，电流表的示数减小 4．如右图所示，电源电压不变，当滑动变阻器的滑片从左向右滑动过程中，电流表和电压表的示数变化情况应是 A.电压表、电流表示数都变大 B.电压表示数变大，电流表示数变小 C.电压表示数变小，电流表示数变大 D.电压表、电流表示数都变小 5．如图所示，电源电压保持不变，当滑动变阻器的滑片向右移动时，电流表和电压表示数变化，判断正确的是：（ ） A ．电流表和电压表的示数都变小 B ．电流表示数变小，电压表示数变大 C ．电流表示数变小，电压表示数不变 D ．电流表示数变大，电压表示数不变 6．如图所示，是小明设计的压力传感器的原理图，其中弹簧上端和滑动变阻器的滑片P 固定在一起，AB 间有可收缩的导线，R 1为定值电阻。当闭合开关S ，压力F 增大时，电流表与电压表示数的变化情况是（ ） A ．电流表示数变大，电压表示数变小 B ．电流表示数变小，电压表示数变大 C ．电流表、电压表示数都变大 D ．电流表、电压表示数都变小 7．用图示的电路探究导体的导电性能，电路中电源电压保持不变，R 是一只 光敏电阻，当光照射强度增大时，其电阻值会减小．闭合开关，减弱对光敏电阻的照射强度，电流表和电压表示数的变化情况是 （ ） A ．电流表示数增大，电压表示数减小 B ．电流表示数减小，电压表示数增大 C ．电流表、电压表示数均增大 D ．电流表、电压表示数均减小 8S 闭合，滑动变阻器的滑片P 向右移动时，电流表和电压表的示数的变化情况分别为( ) A ．电流表的示数变小，电压表的示数变大 B ．电流表的示数变大，电压表的示数变小 C ．电流表的示数变小，电压表的示数不变 D ．电流表的示数变小，电压表的示数变小 第7题
《电压表和电流表应用》专题训练
《电流表和电压表应用》专题训练 一．选择题（共13小题） 1．小明同学按照如图所示的电路进行实验探究，两个灯的规格相同．当开关闭合时，两灯都不亮，电压表有示数．则故障原因可能是（） A．L1短路B．L1断路C．L2短路D．L2断路 2．如图是某同学做实验时的电路图．闭合开关S后，发现灯泡L1、L2均不亮，电流表示数为零，电压表示数约等于电源电压，则该电路中的故障是（） A．电源正极与a之间断路 B．a、L1、b之间断路 C．b、L2、c之间断路 D．c与电源负极之间断路 3．如图所示，灯L1、L2完全相同，闭合开关S，只有一盏灯亮，且只有一个电表有示数，其故障可能是（） A．灯L1开路B．灯L1短路C．灯L2开路D．灯L2短路 4．如图所示电路，当开关闭合，两灯正常发光，使用中发现两灯突然熄灭，电流表无示数，电压表示数增大，则故障可能是（） A．灯L1被短路B．灯L2被短路C．灯L1断路D．灯L2断路 5．如图所示，闭合开关后，无论如何移动滑片P，小灯泡始终不亮，已知导线及各处连接完好．为查找故障，开关闭合后，用电压表测得三次两接线柱间电压如表所示，则（）两接线柱电压表示数 A和B 3V
A和D 3V A和F 0V A．只可能是小灯泡发生短路故障 B．只可能是小灯泡发生断路故障 C．还需测得H、G间电压，才能判定滑动变阻器是否发生断路故障 D．还需测得G、B间电压，才能判定滑动变阻器是否发生断路故障 6．如图电路，闭合开关后两灯都不亮，为了检测电路故障，将电压表分别接在a、b两端和c、d两端时，发现电压表的示数均为零，将电压表接在b、c两端时，电压表有明显示数，而电流表示数几乎为零，则电路故障可能是（） A．灯L1短路B．灯L1断路C．灯L2短路D．灯L2断路 7．如图所示，闭合开关S，两灯均不亮，电流表无示数，电压表有示数，则故障是（） A．灯L1断路B．灯L2断路C．灯L1被短接D．灯L2被短接 8．某实验小组用两个相同的小灯泡连接了如图所示的串联电路，当开关闭合后发现，甲乙两灯都不亮，为了找到故障原因．小张用一根导线线来检查．当导线与AB两点连接时，甲灯不亮乙灯亮；当导线与BC两点连接时，两灯都不亮．由此推测故障是（） A．AB两点间存在短路B．AB两点间存在断路 C．BC两点间存在短路D．BC两点间存在断路 9．如图所示，闭合开关S时，小电灯L1、L2都不亮．用一段导线的两端接触a、b两点时，两灯都不亮；接触b、c两点时，两灯也不亮；接触c、d两点时，两灯都亮．对此，下列断中正确的是（）
电流表电压表示数变化问题
电表示数变化问题 思路方法: 1.先弄清变化前后电路的连接方，有变阻器的电路，要知道变阻器的哪段电阻接入了电路，滑片移动接入部分电阻如何变化，有开关的电路，要知道开关的通、断对电路带来的影响。 2.再弄清电流表测量的是干路电流还是哪条支路电流，电压表测量的是哪个电阻或哪段电路两端的电压还是测量电源电压。 3.电路变化的分析方法：先看局部电阻的变化（由滑动变阻器和开关引起），再看总体的变化（总电阻、总电流，总电压的改变），最后分析局部的变化（局部电流、局部电压的变化）。 4.解题必备的三个基本规律: （1）电源电压及定值电阻的阻值通常不变。 （2）串联电路中哪段电路的电阻增大，这段电路两端的电压就一定变大。 （3）无论是串联还是并联电路，其总电阻的变化与其中任何一个电阻的变化均为同增同减。 局部电阻变大（变小），总电阻变大（变小），总电流变小（变大）。 强化训练： 1.如图所示，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P向左滑动，下列说法正确的是【】 A.电流表A的示数变小，电压表V1的示数不变； B.电流表A的示数变小，电压表V1的示数变大； C.电压表V1与电压表V2的示数之和不变； D.电压表V2与电流表A的示数之比不变。 2.如图所示，电源电压保持不变，闭合开关后，滑动变阻器的滑片向左移动，则【】 A. A示数增大，V1、V2示数都减小； B. A示数减小，V1、V2示数都增大； C. A示数减小，V1示数减小，V2示数增大； D. A示数增大，V1示数增大，V2示数减小。 3．如图所示，电源电压保持不变，闭合开关S，滑动变阻器滑片P向右滑动过程中【】A.电压表V示数变小； B.电流表A2示数变小； C.电流表A2示数不变； D.电流表A1示数变大。 4.如图所示，电源电压保持不变，闭合开关后，滑动变阻器的滑片向上移动，则【】 A.电流表和电压表V1、V2示数都不变； B.电流表示数减小，电压表V1示数减小，V2示数增大； C.电流表和电压表V1示数不变，电压表V2的示数减小； D.电流表示数增大，电压表V1示数增大，V2示数减小。
电流表、电压表示数的变化问题
图 26 28 2011中考物理专题导航讲练系列――电流表、电压表示数的变化问题 例1．学习电学知识后，物理兴趣小组对亮度可调的应急灯进行了探究，发现它的亮度调节开关相当于一个滑动变阻器，电 路如图26所示．闭合开关， 用电压表和电流表对其进行测量，调节滑动变阻器使灯 泡变亮的过程中，电压表和电流表的示数变化情况是(电源电压 保持不 变) ( ) A ．电流表A 的示数变小 B.电压表Vl 的示数变大 C.电压表V1的示数变小 D ．电压表v2的示数不变 【思路点拨】此类题首先是简化电路，然后明确电路连接方式，找出电表测量的对象。再分析R 变化引起I 、U 怎样变化。本题中，L 与R 是串联，电流表A 测量电路中的电流，而电压表V 1测量滑动变阻器的电压，而电压表V 2测量灯L 的电压（通常认为L 的电阻不变），故灯L 变亮的过程中，电流变大，总电压不变，则总电阻应变小，根据分压关系可知： V 1越来越少，V 2越来越多。 答案： 例2．如图27所示电路中，电源电压不变．当闭合开关S ，滑动变阻器的滑片P 向右移动时，下列判断正确的是 ( ) A ．电流表示数变大，电压表示数变小 B ．电流表示数变小，电压表示数不变 C ．电流表示数变小，电压表示数变大 D ．电流表示数变大，电压表示数不变 【思路点拨】R 1与R 2并联，电流表测干路中的电流，电压表 测R 2两端电压也是总电压(电源电压)，由于电源电压不变，因此电压表的示数不变。当滑片P 向右移动时，滑动变阻器连入支路的电阻变大，故I 变小，即电流表的示数减小。 【规律总结】 （1）首先简化电路，其次弄清电路连接方式；再根据欧姆定律和串并联电路的特点写出电流表、电压表示数表达式；最后通过分析电阻变化结合关系式确定I 和U 怎样变化。 （2）电路电阻变化有两种情况：一是变阻器滑片移动引起电路总电阻变化；二是开关的断开或闭合引起电路中连接方式及电路总电阻变化。 （3）解题思路：先局部（滑动变阻器，电路中的开关怎么变化），再整体（看整个电路的总电阻怎么变化），最后再看局部（要判断的电表示数如何变化）。 拓展演练 1． 图28所示的是握力计的原理图，其中弹簧上端和滑动变阻器滑片固定在一起，AB 间有可收缩的导线，R 0为保护电 阻，电压表可显示压力的大小。则当握力F 增加时电压表的示数将（ ） A ．变大 B ．变小 C ．不变 D ．无法确定 2．如图29所示电路，闭合开关后，将滑动变阻器滑片P 由a 端向b 端滑动过程中，图中电压表和电流表的示数变化正确的是( ) A.电压表示数不变，电流表示数变大
电表示数变化
A V S P 电表示数变化（一）（滑动变阻器） 1.如图所示电路中，电源电压保持不变，当开关S闭合，滑动变阻器的 滑片P向右移动时，电表的示数变化情况是( ) C．电流表示数不变，电压表示数不变 D．电流表示数减小，电压表示数不变 2.如图所示电路中，电源电压不变，闭合开关S1滑动变阻器的滑 片P向左移动时（） A．电流表示数变大，电压表示数变大 B．电流表示数变小，电压表示数变小 C．电流表示数变大，电压表示数变小 D．电流表示数变小，电压表示数变大 3．如图所示的电路中，电源两端的电压保持不变，闭合开关S将滑动变阻器的滑片P向右移动，下列说法正确的是( ) A．与的示数之和保持不变 B．与电流表的示数之比保持不变 C．电流表 ,电压表的示数变大 D．电流表的示数变小，电压表的示数变大 4.S，在滑动变阻器的滑 片由中点向右移动的过程中，下列说法错误的是（） A．灯炮L的亮度不变 B．电流表A1示数变大 C．电流表A2示数变小 D．电压表V示数不变 5．小明观察了市场上自动测高仪后，设计了以下四个电路（其中 R’是滑动变阻器，R是定值电阻，电源两极间电压恒定）。其中能实现身高越高，电压表示数越大的电路是( ) 6.如图所示电路，电源电压恒定，R0为定值电阻，R为滑动变阻器．闭合开关S后，在滑动变阻器滑片P向左滑动的过程中（） A．电流表A1的示数变小 B．电流表A2的示数变大 C．电压表V的示数变小 D．电灯的亮度变暗 电表示数变化（二）（滑动变V1 V2 V2 V1 V2 A A A
阻器） 1. 在图所示的电路中，电源电压保持不变，闭合开关，将变阻器的滑片向右移动，则( ) A.灯泡亮度变暗，安培表示数变小 B.灯泡亮度变亮，安培表示数不变 C.灯泡亮度不变，安培表示数变小 D.灯泡亮度不变，安培表示数变大 2.如图所示是童童设计的压力传感器的原理图，其中弹簧上端和滑动变阻器的滑片P固定在一起，AB间有可收缩的导线，R1为定值电阻。当闭合开关S，压 力F增大时，电流表与电压表示数变化情况是( ) A．电流表示数变大，电压表示数变小 B．电流表示数变小，电压表示数变大 C．电流表、电压表示数都变大 D．电流表、电压表示数都变小 3.如图所示，闭合开关S后，使滑动变阻器R的滑片P向左滑动，则（） A.电流表的示数变大，电压表的示数变大，灯变暗 B.电流表的示数变小，电压表的示数变大，灯变亮 C.电流表示数变大，电压表的示数变小，灯变亮 D.电流表示数变小，电压表的示数变小，灯变暗 4．在图所示的电路中，电源电压不变．闭合开关后，滑动变阻器的滑片P向右端滑动时( ) A．电流表示数减小，电压表示数减小 B．电流表示数不变，电压表示数不变 C．电流表示数增大，电压表示数减小 D.电流表示数减小，电压表示数增大 5.在右图所示电路中，电源电压保持不变。闭合开关S，将滑 动变阻器的滑片P向左移动，下列说法中正确的是( ) A.电压表的示数不变，电流表A1的示数变大 B.电压表的示数变大，电流表A2的示数变小 C.电流表A1的示数与电流表A2的示数同时变小 D.电流表A1的示数与电流表A2的示数同时变大 6.如图所示电路，电源两端的电压一定，开关S1闭合，如果要使 电压表示数减小，电流表的示数增大，则下列操作一定可行的是( ) A．滑动变阻器的滑片P向上移 B．滑动变阻器的滑片P向下移 C．开关S2闭合，滑动变阻器的滑片P向下移 D．开关S2闭合，断开开关S1，滑动变阻器的滑片P不动
判断电流表电压表测量对象及电路的连接方式专题
判断电流表、电压表的测量对象及电路的连接方式专题技能一、判断电路中的电表是电流表或电压表的一种方法 下列各图中，电路连接没有错误，电表均有正常示数，请判定甲、乙各是电流表还是电压表 分析：我们知道，在正常使用情况下，电流表是串联在电路中，而电压表是并联在电路中的，若将电流表所在处换成一段导线，则原电路肯定不会出现短路；但若将电压表所在处换成一段空导线，则原电路必出现短路，因此，欲判定哪个电表，只要将该表所在处换成空导线，暂时用纸遮盖住其余表所在支路，通过看删减后的电路是否出现短路，便可使问题迎刃而解。 其遵循的规律是：删减后，能使电路出现短路的，则所要判定的那个电表便是电压表；不能使电路出现短路的，则所要判定的那个电表是电流表。 下面我们用上述方法判定图1所示电路中的电表，先判定甲表。将原电路删减为图1（a）所示（实际上，不必重新画图，只要将乙表所在支路遮盖住，把甲表的圆圈换成空导线即可。下同）。由图可知，此时R1与R2并联，电路没有出现短路，因此甲表是电流表；再判定乙表，将原电路删减为图1（b）所示，由图可以看出，R2被其下方导线短路，因此乙表是电压表。 教学实践表明，运用此种方法判定电表，所依据的的原理简单易懂，操作简便、快速。本文篇首中另外两图中的电表各为何表？请同学们按照上述方法自己判定。 （答案：图2中甲为电流表，乙为电压表；图3中甲为电压表，乙为电流表） 技能二、含有电表时判断用电器的连接方式的技巧：通常是把电压表先看成开路，可以从电路中先去掉；把电流表看作是一根导线。同时也把被短路的用电器去掉。
技能三、判断电压表的测量对象时，通常可以用“移线法”，即移动电压表的两个接线柱，观察它最终是并在哪个用电器两端，那么测的就是那个用电器两端的电压。但移线的条件是：只有是导线或相当于导线（如电流表、闭合的开关）的才能够移动，而用电器、电压表、电源、电阻等就不能够移动。 巩固练习 如图1所示：现有两只灯泡它们既可以串联也可以并联，那么在串联时三个圆圈中该填入何种电表符号，在并联时，又该填入什么电表符号？ （1）串联时，A是，B是，C是。 （2）并联时，A是，B是，C是。 2、如图2所示的电路中，把圆圈所代表的电表填入其电路符号。 3 （1 （2 （3 （4）电压表测量V1测两端的电压。 （5）电压表测量V2测两端的电压。
电流表电压表专题练习
两表专题 当电路中滑动变阻器的滑片移动（或电键断开、闭合）时，怎样判断电路中的电流表、电压表的示数变化情况？这类问题不要求进行复杂的运算，一般按照以下步骤分析： （1）明确电路的连接方式。 可用“去表法”：将电流表看作一根导线，将电压表从电路中去掉，这样可以简化电路，容易弄清电路各元件的连接情况。 （2）明确各电表的测量对象。 （3）分析电路中的总电阻变化情况。 （4）根据电源电压不变，由欧姆定律判断出总电流的变化情况。再综合运用串并联电路特点判断电流表和电压表示数的变化情况。 如图，电源电压不变，闭合开关时，滑片向a 端移动时，会出现的现象是（ ） A ．电流表的示数变大，灯泡变亮 B ．电流表的示数变小，灯泡变暗 C ．电流表的示数变小，灯泡变亮 D ．电流表的示数变大，灯泡变暗 如图所示的电路中，闭合开关S 后发现两灯 均不亮，电流表的指针几乎不动，而电压表的指针有明显的偏转，则该电路的故障可能是（ ） A. L1的灯丝断了 B. L2的灯丝断了 C. L1和L2的灯丝都断了 D. 电流表坏了 如图所示电路，当滑动变阻器的滑片自b 向a 滑动时，以下关于表1、表2的性质和灯泡发光情况的判断中正确的是（ ） A. 表1是电流表，示数变大；表2是电压表，示数变大，灯泡变亮 B. 表1是电流表，示数变小；表2是电压表，示数变小，灯泡变暗 C. 表1是电压表，示数变小；表2是电流表，示数变小，灯泡变亮 D. 表1是电流表，示数变大；表2是电压表，示数变小，灯泡变亮 如图所示的电路，滑动变阻器的滑片P 向右移动的过程中，电流表和电压表的变化情况是（ ） A. 电流表示数变小，电压表示数变大 B. 电流表、电压表示数都变大 C. 电流表示数变大，电压表示数变小 D. 电流表、电压表示数都变小
专题训练 电流表、电压表的使用
专题训练电流表、电压表的使用 1. (2019贺州)如图所示能正确测出小灯泡L1两端电压的电路是() 2. (2019百色)如图所示是小明在练习测量电流时连接的电路，电路的连接存在错误，下列操作及说法正确的是() A. 撤掉导线a，电流表测量的是电路的总电流 B. 撤掉导线a，电流表测量的是小灯泡L1的电流 C. 撤掉导线b，电流表测量的是小灯泡L2的电流 D. 撤掉导线c，电流表测量的是小灯泡L2的电流 3. (2019梧州)小明同学根据如图所示的电路图，测出了灯泡两端的电压和通过灯泡的电流，如果将电压表和电流表的位置互换，则闭合开关后() A. 两表都可能被烧坏 B. 两表都不会被烧坏 C. 电流表会被烧坏 D. 灯泡会被烧坏 4. (2019呼和浩特)如图所示，电源电压一定，关于电路的工作情况，下列说法正确的是
() A. 同时闭合两个开关，通过两只灯泡电流是相同的 B. 若先闭合S1，再闭合S2，电压表读数不变、电流表读数变大 C. 若电压表和电流表位置对调，闭合S1、S2后，则两表都被烧坏 D. 若灯L1被短路，闭合S1、S2后，灯L1不亮，灯L2亮，电流表损坏 5．如图甲所示电路中，当闭合开关后，两个电压表指针偏转均为图乙所示，则灯泡L1和L2两端的电压分别为() A．1.7 V 6.8 V B．6.8 V 1.7 V C．1.7 V8.5 V D．8.5 V 1.7 V 6．如图所示的电路中，闭合开关时，下列说法正确的是() A．两个灯泡串联 B．开关只能控制灯泡L1 C．电流表测的是灯泡L1的电流 D．电流方向从电流表到开关 7．如图所示电路，当S1、S2都接通后，电压表所测量的是()
电流表电压表读数
电流电压读数 1、如图所示的电路，当开关S闭合后，电流表测量的是通过 _（选填“电源”、“ L1 ”或“ L2”）的电流，电流表的指针偏转如图所示，电流表的示数为______________ A。 2、如图甲所示电路，电流表A i与电流表A2的指针位置如图乙、丙所示，电流表A i的读数是 A .电流表 A仆A2、A3 的示数，则I i= A，l2= A，l3= 5、如图甲电路，当开关s闭合后，电流表的指针偏转如图乙所示，其中a电流表测量的是通过 的电流，b电流表的读数应为Ao 通过灯L2电流是A . A ox 甲乙 3、如图所示的电路中，通过灯L i的电流为0.2A，通过灯L2的电流为l i 、 I2、I3分别表电流 表 L i的电流 是 A，通过L2的电流是 4、如图甲，闭合开关S,两灯都发光，两电流表的示数如图乙，通过 A| 的电流，通过L2的电流应为_A . 甲乙 6、如甲图电路，当开关s闭合后，电流表的指针偏转如乙图所示，其中a电流表测量的是通过—（选填“电源”、“ L i”或“ L2” ） A2的读数是A， （选填“电源”、“L i”或“L2”）
7、如图（a所示，当开关S闭合时，两只电流表的示数分别由（b）、（c）两图读得，则电灯L1中的电流是 ____ A,电灯L2中的电流是_______ A，干路电流是_______ A。 V1和V2的指针位置完全一样，如图乙所示，贝u L2 两端的电压为________________________________ V，L i两端的电压为 __________________________________ V . 9、在图中甲所示电路中，当闭合开关后，两个电压表指针偏转均为图中乙所示，则电阻 __________ V，总电压是| 亠 10、在如图甲所示的电路中，当闭合开关后，两个电压表的指针偏转均为图乙所示，则电阻 11、如图所示，若电源电压为6V，闭合开关S后，电压表的示数为2.2V，则U LI= ________ V，U L2=_V ;若S断开，电压表的示数 为V . L] (Al R i和R2两端的电压分别为__________ V和 _______ V R i和R2两端的电压分别 8小明按图甲所示的电路进行实验，当闭合开关用电器正常工作时，电压表
电压表与电流表示数变化
电压和电流表的示数变化问题 1、如图所示，电源电压保持不变，当闭合开关S，滑动变阻器的滑片P向右移动的过程中，下列说法中正确的是（） 1题2题 A、电压表V1的示数增大，电压表V2的示数减小 B、电阻R1和R2消耗的功率的变化量一定相等 C、电压表V1减小的示数等于电压表V2增大的示数 D、电压表V1减小的示数小于电压表V2增大的示数 2、如图电路中电源电压保持不变，闭合开关后，滑动变阻器滑片从左端向右移动的过程中，下列说法正确的是．（） A、电压表示数逐渐变大 B、电流表示数逐渐变小 C、电灯的亮度逐渐增大 D、电路总功率逐渐变小 3、如图所示，电源电压保持不变．闭合开关S，在滑动变阻器的滑片由中点向右移动的过程中，下列说法错误的是（） A、灯泡L的亮度不变 B、电流表A1示数变大 C、电流表A2示数变小 D、电压表V示数不变 3题4题5题6题4、如图所示，电源电压保持不变，当开关S闭合，滑动变阻器的滑片P向右滑动的过程中，下列说法正确的是（） A、V1示数变大，灯L变暗 B、V1示数变大，V2示数变大，电路的总功率变小 C、V1示数不变，灯L变暗 D、V1示数不变，V2示数变小，电路的总功率变大 5、如图所示电路，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向右移动过程中（假设灯丝电阻不变），下列说法正确的是（）
A、电压表和电流表示数都变小 B、电压表和电流表示数的比值变大 C、电压表示数变大，灯变暗 D、电流表示数变大，灯变亮 6、如图所示，电源电压保持不变，当闭合开关后，滑动变阻器的滑片向左移动的过程中，下列说法正确的是（） 7题8题9题10题 A、电流表示数变大，灯泡变亮 B、电流表示数变大，电压表示数变大，灯泡变暗 C、电压表示数变小，灯泡变亮 D、电流表示数变小，电压表示数变小，灯泡变暗 7、如图所示，电源电压保持不变，闭合开关S，滑动变阻器滑片P向右滑动过程中（） A、电压表V示数变小 B、电流表A1示数变大 C、电流表A2示数不变 D、电流表A2示数变小 8、如图所示，电源电压保持不变．闭合开关，当滑动变阻器的滑片向右移动时（） A、电流表示数变大 B、电压表示数变小 C、小灯泡亮度不变 D、电压表示数不变 9、如图所示，电源电压恒定不变，当S闭合后，滑动变阻器的滑片P向右移动的过程中，下列说法正确的是（） A、灯泡亮度不变，电压表示数变大 B、灯泡变亮，电压表示数变大 C、灯泡变暗，电压表示数变小 D、灯泡变暗，电压表示数变大 10、如图所示，电源电压恒定不变，当S闭合，滑动变阻器的滑片向右移动过程中，下列说法正确的是（） A、灯泡变亮，电压表读数不变 B、灯泡变暗，电压表读数变小 C、灯泡变亮，电压表读数变大 D、灯泡变亮，电压表读数变小 11、在如图所示电路中，电源电压保持不变．闭合开关S，将滑动变阻器的滑片P向左移动，下列说法中正确的是（） A、电压表的示数不变，电流表的示数变大 B、电压表的示数变大，电流表的示数变大 C、电流表的示数与电流表的示数同时变大 D、电流表的示数与电流表的示数同时变小
高考物理实验读数练习专题(4)——电流表,电压表电阻箱天平秒表刻度尺
高考物理实验读数练习专题（4） ——电流表、电压表电阻箱天平秒表刻度尺 一、电流表、电压表的读数规则 电流表量程一般有两种——0.1~0.6A，0~3A；电压表量程一般有两种——0~3V，0~15V。如图1所示： 图1 因为同一个电流表、电压表有不同的量程，因此，对应不同的量程，每个小格所代表的电流、电压值不相同，所以电流表、电压表的读数比较复杂，测量值的有效数字位数比较容易出错。下面是不同表，不同量程下的读数规则： 电压表、电流表若用0~3V、0~3A量程，其最小刻度（精确度）分别为0.1V、0.1A，为10分度仪表读数，读数规则较为简单，只需在精确度后加一估读数即可。如图所示，电压表读数为1.88V，电流表读数为0.83A。若指针恰好指在2上，则读数为2.00V（或A）。 电压表若用0~15V量程，则其最小刻度为0.5V，为2分度仪表读数，所读数值小数点后只能有一位小数，也必须有一位小数。 如图所示，若指针指在整刻度线上，如指在10上应读做10.0V，指在紧靠10刻度线右侧的刻度线上（即表盘上的第21条小刻度线）读数为10.5V，若指在这两条刻度线间的中间某个位置，则可根据指针靠近两刻度线的程度，分别读做10.1V，或10.2V，或10.3V，或10.4V，即使是指在正中央，也不能读做10.25V，若这样，则会出现两位不准确的数，即小数点后的2和5，不符合读数规则，如上图中所示，读数应为9.3V。 电流表若用0-0.6A量程，则其最小刻度为0.02A，为5分度仪表读数，其读数规则与0—15V电压表相似，所读数值小数点后只能有两位小数，也必须有两位小数。 如上图所示，电流表读数为0.17A，若指针指在第11条刻度线上，则读数为0.22A，指在第10条刻度线上，读数为0.20A，指在第12条刻度线上，读数为0.24A。 练习1、
电流表、电压表示数的变化问题
图 26 28 中考物理专题讲练系列――电流表、电压表示数的变化问题 例1．学习电学知识后，物理兴趣小组对亮度可调的应急灯 进行了探究，发现它的亮度调节开关相当于一个滑动变阻器，电 路如图26所示．闭合开关， 用电压表和电流表对其进行测量，调节滑动变阻器使灯 泡变亮的过程中，电压表和电流表的示数变化情况是(电源电压 保持不 变) ( C ) A ．电流表A 的示数变小 B.电压表Vl 的示数变大 C.电压表V1的示数变小 D ．电压表v2的示数不变 【思路点拨】此类题首先是简化电路，然后明确电路连接方式，找出电表测量的对象。再分析R 变化引起I 、U 怎样变化。本题中，L 与R 是串联，电流表A 测量电路中的电流，而电压表V 1测量滑动变阻器的电压，而电压表V 2测量灯L 的电压（通常认为L 的电阻不变），故灯L 变亮的 过程中，电流变大，总电压不变，则总电阻应变小，根据分压关系可知： V 1越来越少，V 2越来越多。 答案： C 例2．如图27所示电路中，电源电压不变．当闭合开关S ，滑动变阻器的滑片P 向右移动时，下列判断正确的是 ( B ) A ．电流表示数变大，电压表示数变小 B ．电流表示数变小，电压表示数不变 C ．电流表示数变小，电压表示数变大 D ．电流表示数变大，电压表示数不变 【思路点拨】R 1与R 2并联，电流表测干路中的电流，电压表 测R 2两端电压也是总电压(电源电压)，由于电源电压不变，因此电压表的示数不变。当滑片P 向右移动时，滑动变阻器连入支路的电阻变大，故I 变小，即电流表的示数减小。 【规律总结】 （1）首先简化电路，其次弄清电路连接方式；再根据欧姆定律和串并联电路的特点写出电流表、电压表示数表达式；最后通过分析电阻变化结合关系式确定I 和U 怎样变化。 （2）电路电阻变化有两种情况：一是变阻器滑片移动引起电路总电阻变化；二是开关的断开或闭合引起电路中连接方式及电路总电阻变化。 （3）解题思路：先局部（滑动变阻器，电路中的开关怎么变化），再整体（看整个电路的总电阻怎么变化），最后再看局部（要判断的电表示数如何变化）。 拓展演练 1． 图28所示的是握力计的原理图，其中弹簧上端和滑动变阻器滑片固定在一起，AB 间有可收缩的导线，R 0为保护电 阻，电压表可显示压力的大小。则当握力F 增加时电压表的示数将 （ A ） A ．变大 B ．变小 C ．不变 D ．无法确定 2．如图29所示电路，闭合开关后，将滑动变阻器滑片P 由a 端向b 端滑动过程中，图中电压表和电流表的示数变化正确的是( C ) A.电压表示数不变，电流表示数变大
电流表的内外接专题
1 A V R c d 1电流表的“内接法”与“外接法” 一、知识目标： 1.知道伏安法测电阻的原理，理解电流表的内、外两种连接方式； 2.会分析电流表内、外接法产生误差的原因，并掌握减小误差的方法； 3.理解并会掌握电路选择的三种基本方法，即：“直接比较法”、“定量判断法”、“试触法”。 例1．用伏安法测电阻，可采用下图所示的甲、乙两种接法．如所用电压表内阻为5 000 Ω，电流表内 阻为 Ω. (1)当测量100 Ω左右的电阻时，宜采用________电路． (2)现采用乙电路测量某电阻的阻值时，两电表的读数分别为10 V 、 A ，则此电阻的测量值为_____Ω， 真实值为_____Ω. 【针对练习】 1．如下图所示，用伏安法测电阻，若电流表内阻1Ω，电压表内阻5000Ω，R x 约为10Ω，则下图中哪 个测量结果较为准确？测量值比真实值偏大还是偏小( ) A ．甲电路，偏大 B ．甲电路，偏小 C ．乙电路，偏大 D ．乙电路，偏小 2.如图所示电流表和电压表的读数分别为10V 和,电压表内阻为500Ω,那么待测电阻R 的测量值比真 实值 ,（大或小）测量值为 Ω,真实值为 Ω. （3）试触法： ①若电压表示数有明显变化，即 时， 采用外接法 U U I I ??
A V A V R x R x (a)(b) ②若电流表表示数有明显变化，即时，采用内接法 例2．如右图所示，用伏安法测电阻R0的值时，M、N接在恒压电源上，当S接a点时电压表示数为10 V，电流表示数为A；当S接b点时，电压表示数为12 V，电流表示数为A．为了较准确地测定R0的值，S 应接在________点，R0的真实值为________Ω. 【变式训练】 分别用图(a)、(b)两种电路测量同一未知电阻的阻值．图(a)中两表的示数分别为3V、4mA，图(b)中两表的示数分别为4V、，则待测电阻R x的真实值为() A．略小于1kΩ B．略小于750Ω C．略大于1kΩ D．略大于750Ω 【课后练习】 1.用伏安法测量某电阻Rx的阻值,现有实验器材如下: A.待测电阻Rx：约55Ω， B.电流表A：量程0-3A （内阻Ω） C.电压表V：量程0-15V （内阻4KΩ） 简要写出电路选择的判断过程并在图框中画出电流表 连接方式的电路图 2．如右图所示电路，用伏安法测量电阻的大小．电阻R＝320Ω时，电流表的示数是15mA，电压表的示数是.如果用这个电路测量未知电阻R′，电流表的示数是13mA，电压表的示数是，则电阻R′的大小是() A．R>420Ω B．400Ω 电流表、电压表示数变化专题 1.（2019长春，9）如图所示，电源两端的电压恒定．闭合开关S1，小灯泡发光，再闭合开关S2，则（） A．小灯泡变亮 B．电流表示数变小 C．电压表示数不变 D．电路的总电阻变大 2.（2019年郴州，16）如图所示，电源电压不变，闭合开关S后，滑动变阻器的滑片P自中点向b端移动的过程中，下列关于电表示数变化情况判断正确的是（） A．电流表A1变小，A2变小，电压表V不变 B．电流表A1变小，A2不变，电压表V不变 C．电流表A1变小，A2变小，电压表V变大 D．电流表A1不变，A2变大，电压表V变小 3.（2019绵阳，7）如图所示，灯泡L1和L2（灯泡中只要有电流就能发光）相同，电源电压小于灯泡的额定电压，且保持不变，开关 S由闭合到断开，电路中 A. L1变亮，电压表示数变小 B. L1变暗，电流表示数变大 C. L2亮起来，电压表示数变大 D. L2亮起来，电流表示数变小 4.（2019连云港，8）如图所示，电源电压U恒定，闭合开关S1和S2，在滑动变阻器滑片向上移动过程中 A. 灯泡L的亮度不变 B. R2两端的电压变大 C. 电流表A1的示数变大 D. A2电流表的示数变大 5.（2019黔西南，6）如图所示的电路，闭合开关，当滑片P向上移动的过程中，电流表读数和电压表读数的变化情况分别是（） A．变大，变大B．变大，变小C．变小，变小D．变小，变大 6.(2019邵阳，12)一盏调光台灯，其原理如图所示，闭合S，将滑片从左向右移动，电流表的示数和灯L两端的电压变化分别是（） A．变大、变大B．变大、变小C．变小、变小D．变小、变大 7.(2019娄底，6)如图所示，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向左移动时，下列说法正确的是（） A．通过滑动变阻器的电流变小 A V2 V1图B 欧姆定律习题课一 电表示数变化（串联） 一.试分析右图滑片移动 时各电表示数的变化. R R ′ 二.如图,电源电压为6V,灯泡电阻为8Ω,变阻器的 最大阻值为20Ω 1.滑片由a 滑到b,电表的示数变化围? L a b R 2.如 的示数为0.6A , 的示数为多少? 3.如 的示数为3V, 的示数为多 少? 4.如 的量程为0~0.6A, 的量程为0~3V,为电表的安全使用,变阻器连入的阻值围应为多少? 三. 如图,电源电压为6V,灯泡电阻为8Ω,变阻 器的最大阻值为20Ω, 的量程为0~0.6A, 的量程为0~3V, 为电表的安全使用,变阻器连入的阻值围应为多少? A V1V2 图A A V A V V A A V A V 欧姆定律习题课二 电表示数变化（并联） 一.并联电路总电阻的变化 I 1 R 1 如右图,滑片向左移动,R 2 , R 总 I I 2 R 2 并联电路的总电阻随其中一个电阻的增大而 . 当滑片移至b 端时的总电阻为 . 注意:虽然电阻是导体本身的一种性质,其大小于跟电压与电流无关,但总电阻的含义是指该电路对电流的阻碍作用等效于多大的一个电阻,这一个电阻就叫做这段电路的总电阻. 练习: R 2=10Ω R 2=10Ω R 1=5Ω R 1=5Ω a b a b ab 间的总电阻为 ab 间的总电阻为 二.并联电路电表示数的变化 1. R 1 2. R 1 R 2 S R 2 S 闭合S, 的示数 S 由闭合到断开, 示数 , 示数 示数 3. R 2 (1).P 向下滑动, R 1 P (2) P 移至最上端, (3)如R2为0~20Ω, 示数为6V, 示数为0.5A,求: ○ 1R 1 ○2如 的量程为0~0.6A, 的量程为0~3A,为 使电表不损坏,变阻器连入的阻值围应为多少? 4.如图,电源电压为6V,R 2=30Ω,R 1为0~120Ω的变阻器,求S 闭合后,P 从中点向右端滑动时,电流表示数的变化围. A A A1 V A2 A2 A1 V A1 V A A A1 V A A1 V V A1 A1 A2019年中考物理真题分类汇编(六)18 电流表、电压表示数变化专题
电表示数变化练习题
