液压传动与气动技术(期中测试)含答案
一、填空题
1. _油液，是液压传动中常用来传递运动和动力的工作介质。
2. 液压传动的工作原理是依靠_密闭容积的变化_来传递运动，依靠_液压__来传递动力。
3. 液压传动系统除油液外可分为_动力元件_、_执行元件_、_控制元件_、_辅助元件_四个部分。
4. 液压传动具有传递功率_大_，传动平稳性_较好_，能实现过载_保护_易于实现自动化等优点。但是有泄漏，容易_污染_环境，传动比不_准确_。
5. 液压泵是将电动机输出的_液压能_转换为_机械能_的能量转换装置。
6. 外啮合齿轮泵的啮合线把密封容积分成_吸油腔_和_压油腔_两部分，一般_吸油口_油口较大，为了减小_因吸油口压力小而造成流速慢_的影响。
7. 液压泵正常工作的必备条件是：应具备能交替变化的_密闭容积_，应有_吸油压油过程_，吸油过程中，油箱必须和_大气_相通。
8. 输出流量不能调节的液压泵称为_定量_泵，可调节的液压泵称为_变量_泵。外啮合齿轮泵属于_定量_泵。
9. 按工作方式不同，叶片泵分为_单作用叶片泵_和_双作用叶片泵_两种。
10. 液压缸是将_油液的压力能_转变为_机械能_的转换装置，一般用于实现_能量的转换_或_直线往复运动的执行元件_。
11. 液压控制阀是液压系统的_控制_元件，根据用途和工作特点不同，控制阀可分为三类：_方向_控制阀，_压力_控制阀，_流量_控制阀。
12. 根据改变阀芯位置的操纵方式不同，换向阀可分为_手动_、_机动_、_电磁_、_液控_和_电液换向阀_等。
13. 压力控制阀的共同特点是：利用_油液压力_和，弹簧力相_平衡的原理进行工作。
14. 溢流阀安装在液压系统的泵出口处，其主要作用是_溢流稳压_和_限压保护_。
15. 在液压传动系统中，要降低整个系统和工作压力，采用_溢流_阀；而降低局部系统的压力，采用_减压_阀。
16. 流量阀是利用改变它的通流_面积_来控制系统工作流量，从而控制执行元件的运动_速度_，在使用定量泵的液压系统中，为使流量阀能起节流作用，必须与_定量阀_阀联合使用。
二、判断题
1. 液压传动装置实质上是一种能量转换装置。 (对)
2. 液压传动以流体为工作介质。 (对)
3. 液压传动可实现过载保护。 (对)
4. 液压泵输油量的大小取决于密封容积的大小。 (错)
5. 外啮合齿轮泵中，轮齿不断进入啮合的那一侧油腔是吸油腔。 (错)
6. 单作用式叶片泵属于单向变量液压泵。 (错)
7. 双作用式叶片泵的转子每回转1 周，每个密封容积完成两次吸油和压油。 (错)
8. 改变轴向柱塞泵斜盘的倾角大小和倾向，则可成为双向变量液压泵。()
9. 单出杆活塞缸活塞杆面积越大，活塞往复运动的速度差别就越小。(错)
10. 差动连接的单出杆活塞缸，可使活塞实现快速运动。 (错)
11. 单向阀的作用要变换液流流动方向，接通或关闭油路。 (错)
12. 调节溢流阀中弹簧压力Fn，即可调节系统压力的大小。 (对)
13. 先导式溢流阀只适用于低压系统。 (错)
14. 若把溢流阀当作安全阀使用，系统正常工作时，该阀处于常闭状态。(对)
三、选择题
1. 液压系统的辅助元件是_D__。
A. 电动机
B. 液压泵
C. 液压缸或液压马达
D. 油箱
2. 换向阀属于____C____。
A. 动力元件
B. 执行元件
C. 控制元件
D. 辅助元件
3. 可以将液压能转化为机械能的元件是___C____。
A. 电动机
B. 液压泵
C. 液压缸或液压马达
D. 液压阀
4. 液压传动的特点是__C___。
A. 可与其他方式联用，但不易自动化
B. 不能实现过载保护与保压
C. 速度、扭矩、功率均可作无级调节
D. 传动准确、效率高
5. 外啮合齿轮泵的特点是_____B___。
A. 结构紧凑，流量调节方便
B. 价格低廉，工作可靠，自吸性能好
C. 噪声小，输油量均匀
D. 对油液污染不敏感泄漏小，主要用于高压系统
6. 不能成为双向变量液压泵的是___A____。
A. 双作用式叶片泵
B. 单作用式叶片泵
C. 轴向柱塞泵
D. 径向柱塞泵
7. 双作用叶片泵实质上是_____A___。
A. 定量泵
B. 变量泵
C. 双联叶片泵
D. 双级叶片泵
8. 通常情况下，柱塞泵多用于__A__系统。
A. 10MPa以上的高压
B. 2.5MPa以下的低压
C. 6.3MPa以下的中压
9. 单出杆活塞式液压缸_____B___。
A. 活塞两个方向的作用力相等
B. 活塞有效作用面积为活塞杆面积2倍时，工作台往复运动速度相等
C. 其运动范围是工作行程的3 倍
D. 常用于实现机床的快速退回及工作进给
10. 柱塞式液压缸_____B___。
A. 可作差动连接
B. 可组合使用完成工作台的往复运动
C. 缸体内壁需精加工
D. 往复运动速度不一致
11. 起重设备要求伸出行程长时，常采用的液压缸形式是____B____。
A. 活塞缸
B. 柱塞缸
C. 摆动缸
D. 伸缩缸
12. 要实现工作台往复运动速度不一致，可采用____D____。
A. 双出杆活塞式液压缸
B. 柱塞缸
C. 活塞面积为活塞杆面积2倍的差动液压缸
D. 单出杆活塞式液压缸
13. 液压龙门刨床的工作台较长，考虑到液压缸缸体长，孔加工困难，所以采用_____C___
液压缸较好。
A. 单出杆活塞式
B. 双出杆活塞式
C. 柱塞式
D. 摆动式
14. 为了实现液压缸的差动连接，采用电磁换向阀的中位滑阀必须是____D____；要实现泵卸荷，可采用三位换向阀的____C____型中位滑阀机能。
A. O 型
B. P型
C. M型
D. Y型
15. 调速阀工作原理上最大的特点是____B____。
A. 调速阀进口和出口油液的压差Δp 保持不变
B. 调速阀内节流阀进口和出口油液的压差Δp 保持不变
C. 调速阀调节流量不方便
四、问答题
1. 什么是液压传动？
答；液压传动是用液体作为工作介质来传递能量和进行控制的传动方式。
2. 液压传动系统由哪几部分组成？各组成部分的主要作用是什么？答：动力装置。是把机械能转换为液体压力能的装置。执行元件。是将液体的压力能转换为机械能的装置。控制调节元件。是指控制或调节系统压力、流量、方向的元件。辅助元件。是在系统中起散热、贮油、蓄能、连接、过滤、测压等等作用的元件。工作介质。在系统中起传递运动、动力及信号的作用。
3. 简述液压传动的主要优缺点。
优点：（1）传递功率大；（2）可以无级调速，调速范围大；（3）传动平稳，便于实现频繁换向；（4）能过载保护，能自润滑；（5）易实现自动化；（6）液压元件易实现系列化、标准化、通用化。
缺点：（1）无法保证严格的传动比；（2）传动效率低；（3）对油温变化比较敏感；（4）出现故障不好寻找原因。
4.液压泵和液压马达有何区别与联系？
答；从原理上讲，液压马达和液压泵是可逆的，如果用电机带动时，输出的是液压能（压力和流量），这就是液压泵；若输入压力油，输出的是机械能（转矩和转速），则变成了液压马达。液压泵是把机械能（如电机的旋转等）转换成压力能，把压力油输送的系统各处需要做功的地
方。液压马达把压力能转换成机械能，压力油推动液压马达内的叶片旋转，从而带动与液压马
达轴相连的机械做功。由于其结构很相似所以在某些场合是可以混用的。例如，柱塞泵和马达．在
不要求正反转的场合柱塞泵是可以当马达用的。
5.液压泵的工作压力和额定压力分别指什么？
答；工作压力是指：液压泵在实际工作时输出油液的压力值，即泵出油口处压力值，也称系统压力，此压力取决于系统中阻止液体流动的阻力。
额定压力是指：在保证液压泵的容积效率、使用寿命和额定转速的前提下，泵连续长期运转时允许使用的压力最大限定值。
6.何谓液压泵的排量、理论流量、实际流量？它们的关系怎样？
答：排量：无泄漏时，泵每转所排出的液体体积. 理论流量：无泄露情况下,液压泵单位时间内所输出的液体的体积. 实际流量：液压泵在工作时实际输出的流量. 理论流量等于排量与转速的乘积,实际流量等于理论流量减去泄漏量.
7.差动连接适用于什么场合？
答；适用于机床等的快速就给。
8.试比较普通单向阀和液控单向阀的区别。
答：普通单向阀的作用是使液体只能沿一个方向流动，不允许反向流动；液控单向阀在控制口无压力时即可推动控制活塞顶开单向阀的阀芯使反向截止作用解除，液体即可在两个方向自由通流。
9. 画出以下各种名称方向阀的职能符号：
_ 二位四通电磁换向阀
_ 二位五通手动换向阀
_ 三位四通电液动换向阀(O型机能)
_ 二位二通液动阀
_ 二位三通行程换向阀
_ 液控单向阀
10.请画出溢流阀、减压阀、顺序阀的职能符号，并简述三者的区别。答：区别：溢流阀是控制系统压力的大小，在液压设备中主要起定压溢流作用和安全保护作用；顺序阀是在具有二个以上分支回路的系统中，根据回路的压力等来控制执行元件动作顺序，可以控制液压元件的启动顺序（顺序阀压力调定低的液压元件首先卸荷，停止动作）；减压阀是将进口压力减至某一需要的出口压力，并依靠介质本身的能量，使出口压力自动保持稳定，避免系统中的压力过高，造成液压元件的损毁。
11. 请画出节流阀、调速阀的职能符号
12. 节流阀可以反接而调速阀不能反接，这是为什么？
五、计算题
1. 某液压泵的输出油压p=6MPa，排量V=100cm3/r，转速n=1450r/min，容积效率ηv=0.94，总效率η =0.9，求泵的输出功率P和电动机的驱动功率P电。
解：
1. 理论流量 qt= v·n=100×1450/60 ×10-6 =
2.42X10-3m3/s
2. 实际流量 q= qt ·ηv =0.94x 2.42X10-3 = 2.27X10-3 m3/s
3.泵的输出功率 P=p ·q=6 X106 X2. 27X10-3 =1.36X104 W
4.电动机的驱动功率： P电= p ·q / η = 1.36X104 / 0.9= 1.52X104 =1
5.2kw
3. 如图
4.15 所示，两个结构相同的液压缸串联，已知液压缸无杆腔面积A1为100cm2，有杆腔面积A2为80cm2，缸1的输入压力为p1=1.8MPa，输入流量q1=12L/min，若不计泄漏和损失，试求：
1) 当两缸承受相同的负载时(F1=F2)该负载为多少？两缸的运动速度v1、
液压与气动技术 试题与答案
1．通过环形缝隙中的液流，当两圆环同心时的流量与两圆环偏心时的流量相比： B A 前者大 B 后者大 C 一样大 D 前面三项都有可能 2．解决齿轮泵困油现象的最常用方法是：B A 减少转速 B 开卸荷槽 C 加大吸油口 D 降低气体温度 3．CB-B型齿轮泵中泄漏的途径有有三条，其中_________对容积效率影响最大。A A 齿轮端面间隙 B 齿顶间隙 C 齿顶间隙 D A+B+C 4．斜盘式轴向柱塞泵改变流量是靠改变______。D A 转速 B 油缸体摆角 C 浮动环偏心距 D 斜盘倾角 5．液压马达的总效率通常等于：A A 容积效率×机械效率 B 容积效率×水力效率 C 水力效率×机械效率D容积效率×机械效率×水力效率 6．能实现差动连接的油缸是：B A 双活塞杆液压缸 B 单活塞杆液压缸 C 柱塞式液压缸 D A+B+C 7．选择过滤器应主要根据____来选择。A A 通油能力 B 外形尺寸 C 滤芯的材料 D 滤芯的结构尺寸 8．M型三位四通换向阀的中位机能是____。A A 压力油口卸荷，两个工作油口锁闭 B 压力油口卸荷，两个工作油口卸荷 C 所有油口都锁闭 D 所有油口都卸荷 9．在液压系统中，_______可作背压阀。A A 溢流阀 B 减压阀 C 液控顺序阀 D 调速阀 10．低压系统作安全阀的溢流阀，一般选择____结构。C A 差动式 B 先导式 C 直动式 D 锥阀式 11．节流阀的节流阀应尽量做成____式A。 A 薄壁孔 B 短孔 C 细长孔 D A＋C 12．液压系统的油箱内隔板____。C A 应高出油面 B 约为油面高度的1/2C约为油面高度的3/4D 可以不设 13．液压系统中冷却器一般安装在：B A 油泵出口管路上 B 回油管路上 C 补油管路上 D 无特殊要求 14．下列基本回路中，不属于容积调速回路的是____。B A 变量泵和定量马达调速回路B定量泵和定量马达调速回路 C 定量泵和变量马达调速回路 D 变量泵和变量马达调速回路 15．如右图所示，各溢流阀的调整压力p1=5Mpa， p2=3Mpa，p3=2Mpa。当外负载趋于无穷大时，若二位二通电磁阀通电，泵的工作压力为：C A 5 Mpa B 3Mpa C 2Mpa D 10 Mpa 16．液压机床中往往采用快速回路，它的主要目的是：B A 加快工作机构工进时的速度，提高系统的工作效率 B加快工作机构空载时的速度，提高系统的工作效率 C加快工作机构加工时的速度，提高系统的工作效率 D提高系统油压加快工作机构速度，提高系统的工作效率 17．在油箱中，溢流阀的回油口应____泵的吸油口。A A 远离 B 靠近 C 平行于 D 无特殊要求 18．下列气动元件属于逻辑元件的是：C A 与门型梭阀 B 快速排气阀 C 记忆元件 D A+C 19．后冷却器—般安装在________。B A 空压机的进口管路上 B 空压机的出口管路上 C 储气罐的进口管路上 D 储气罐的出口管路上
液压传动试题答案
一、填空题（每空1分，共20分） 1.液压传动是以（压力）能来传递和转换能量的。 2.、液压传动装置由（动力元件）、（执行元件）、（控制元件）、（辅 助元件）和（工作介质）五部分组成，其中（动力元件）和（执行元件）为能量转换装置。 3.液体在管中流动时，存在（层流）和（湍流）两种流动状态。液体的流 动状态可用（雷诺数）来判定。 4.液压系统中的压力,即常说的表压力，指的是（相对）压力。 5.在液压系统中，由于某一元件的工作状态突变引起油压急剧上升,在一瞬 间突然产生很高的压力峰值，同时发生急剧的压力升降交替的阻尼波动过程称为（液压冲击）。 6.单作用叶片泵转子每转一周，完成吸、排油各（一）次，同一转速的情 况下，改变它的（偏心距）可以改变其排量。 7.三位换向阀处于中间位置时，其油口P、A、B、T间的通路有各种不同 的联结形式，以适应各种不同的工作要求，将这种位置时的内部通路形式称为三位换向阀的（中位机能）。 8.压力阀的共同特点是利用（液体压力）和（弹簧力）相平衡的原理来进 行工作的。 9.顺序阀是利用油路中压力的变化控制阀口（启闭），以实现执行元件顺 序动作的液压元件。 10.一般的气源装置主要由空气压缩机、冷却器、储气罐、干燥器和（油水 分离器）等组成。 二、选择题（请在所选择正确答案的序号前面划√或将正确答案的序号填入 问题的空格内）（每选择一个正确答案1分，共10分） 1．流量连续性方程是（ C ）在流体力学中的表达形式，而伯努利方程是（ A ）在流体力学中的表达形式。 A能量守恒定律； B动量定理；C质量守恒定律； D 其他；2．液压系统的最大工作压力为10MPa，安全阀的调定压力应为（C） A)等于10MPa；B)小于10MPa；C)大于10MPa 3．（A）叶片泵运转时，存在不平衡的径向力；（ B ）叶片泵运转时，不平衡径向力相抵消，受力情况较好。 A 单作用；B、双作用 4. 一水平放置的双杆液压缸，采用三位四通电磁换向阀，要求阀处于中位 时，液压泵卸荷，液压缸浮动，其中位机能应选用（D）；要求阀处于 中位时，液压泵卸荷，且液压缸闭锁不动，其中位机能应选用（B）。 A. O型 B. M型 C 、 Y型 D. H型 5．（B）在常态时，阀口是常开的，进、出油口相通；（A）、（C） 在常态状态时，阀口是常闭的，进、出油口不通。 A) 溢流阀；B)减压阀；C)顺序阀
液压传动与气动技术
名词解释 液压传动：液压是以液压油为工作介质进行能量传递和控制的一种传动形式。气压传动：液压是以压缩空气为工作介质进行能量传递和控制的一种传动形式。黏性：液体在外力作用下流动时分子间的内聚力和分子与壁面间的附着力阻碍分子间的相对运动而产生内摩擦力，这种特性称为液体的黏性。 (或流动液体流层之间产生内部摩擦阻力的性质) 液压冲击：液压系统中，由于某种原因导致系统或局部压力瞬间急剧上升，形成压力峰值的现象称为液压冲击现象。 气穴：在流动液体中由于某点处的压力低于空气分离压，原先溶解在液体中的空气就会分离出来，使得液体中产生大量的气泡，这种现象称为空穴现象。 阀：液压系统的控制调节装置统称为阀。 差动连接：当单活塞杆式液压缸两腔同时进压力油时，由于无杆腔有效作用面积大于有杆腔面积，使得活塞向右的作用力大于向左的作用力，因此， 活塞向右运动，活塞杆向外伸出：与此同时，又将有杆腔的油液挤出， 使其流进无杆腔，从而加快了活塞杆的伸出速度，形成差点连接。压力控制阀：控制和调节液压系统油液压力或利用液压力作为信号控制其他元件动作的阀称为压力控制阀。 方向控制阀：方向控制阀是用以控制和改变液压系统液流方向的阀。 流量控制阀：流量控制阀是靠改变阀口通流面积的大小来调节通过阀口的流量，从而改变执行元件的运动速度的。 液压基本回路：是由一些液压元件组成的，用来完成特定功能的典型油路。 压力控制回路：压力控制回路是用压力阀来控制和调节液压系统主油路或某一支路的压力，以满足执行元件速度换接回路所需的力或力矩的要求。利用压力控制回路可实现对系统进行调压(稳压)、减压、增压、卸荷、保压与平衡等各种控制 速度控制回路：速度控制回路是对液压系统中执行元件的运动速度和速度变换实现控制的回路。 快速运动回路：快速运动回路是加快工作机构空载运行时的速度，以提高系统的工作效率。 液压系统：一个完整的液压传动系统是根据机械设备的工作要求，为满足特定的运动循环，将实现各种不同运动的执行元件及其液压基本回路有机组 合起来，用液压泵组中供油的液压传动网络，其工作原理用液压系统 图表示。 液压系统图：液压系统图是用标准图形符号绘制的，原理图仅仅表示各个液压元件及它们之间的连接与控制方式，并不表示它们的实际尺寸大小和空间位置。 简答题 1.液压传动系统由哪几部分组成，各部分的作用是什么？ （1）能量装置。把机械能转换成流体压力能的装置。一般常见的是液压泵。 （2）执行元件。把流体的压力能转换成机械能的装置。它可以是做直线运动的液压缸，也可以是做回转运动的液压马达。 （3）控制调节元件。对系统中流体压力、流量和流动方向进行控制和调
期中考试试卷分析
2012-2013年第一学期期中考试试卷分析 刘婷婷 一、命题范围及特点： 1 、命题范围：新外研版七年级英语预备级M1-M4及M1—M3共7个模块的内容，主要包含英语中简单的交际用语如：向别人介绍自己及家人，介绍自己的好爱及了解其他人的爱好，介绍学校等。 2、命题特点： （1）依据考试纲要命题 本次检测试题以教学大纲和教材为依据，重点考查学生语言基础知识及基本技能，同时进一步加大了对英语的运用能力的考查力度。增加了试题的灵活性、开放性、探究性及综合性。 （2）立足基础知识和基本技能的考查，突出交际，强调运用 本次英语命题体现了《英语课程标准》的精神，正确处理了课内学习向课外延伸的关系。试题的整体设计力求加强对基础知识的考查。基础知识中的大部分内容不再是单纯知识性的，而是将知识置于特定的语境中。知识难度较小，但灵活性强。在此基础上侧重考查学生综合运用语言的能力，对语言材料的整体感知能力和捕捉信息的能力。命题材料结合了课本内容与课外知识，尽量挖掘课本的命题价值，但适当高于课本，让学生看到试题既有亲切感又不乏新鲜感。题量设计恰当，考试期间调查，中等水平的学生能在规定时间内完成试卷。整体看，各部分结构基本合理。 二、试卷分析 （一）成绩统计如下： 参加考试人数为329人，100分以上的为67人，占总人数的20.4%。90分以上的为151人，占总人数的45.9%。不及格的有105人，占总人数的32%。从分数段来看，各班集中在90-99的学生占的比重要大，其次为100-109的分数段，优秀率为20.4％，及格率仅为68.4％。这份试卷反映了学生对基础知识的掌握以及个人综合能力情况，也暴露出学生平时学习的问题，为今后教学工作奠定了基础。 （二）存在的问题 1、听力部分：共20分，试题难度适中，属中等偏易，大部分都在14-15分以上。对于基础较好的学生来说，此套听力题略显简单，但得满分的同学并不说是很多，往往是在听力的第一个题
液压传动试题及答案
《液压传动》期末考试试题(A 卷) 一、填空题(每空2分，共30分) 1. 液压传动系统中，将液体的压力能转换成机械能的是执行元件。 2. 某液压油在40℃时运动粘度为32×10-6m 2/s ，其牌号为N32。 3. 在密闭管道中作稳定流动的理想液体具有压力能、位能、动能三种形式的能量。在沿管道流动的过程中，这三种能量可以相互转换，但在任一过流截面处，三种能量之和为一常数。 4. 液压泵的排量为V ，转速为n ，则理论流量q t =V*n 。 5. 液压泵的机械效率为95%,总效率为90%,则泵的容积效率为94.7%。 6. 柱塞泵是依靠柱塞在柱塞缸体内作往复运动,使泵内的密封容积产生变化来实现泵的吸油和压油的. 7. 液压基本回路按功能分为方向控制回路、压力控制回路、速度控制回路及多缸控制回路。 8. 某一单杆活塞液压缸的活塞横截面积为100cm 2，活塞杆横截面积为60 cm 2，液压油的压力为1MPa ，则活塞杆向前的推力为9806N 。（注：本题答10000N 、9800N 也算对） 9. 液压管道上的压力表读数5Kg/cm 2，则管道内液体的压力约为0.5MPa 。 10. 顺序阀是用来控制液压系统中两个或两个以上的工作机构的先后顺序。 11. 直动式溢流阀与先导式溢流阀中,工作时易产生振动和噪声,且压力波动比较大的是直动式溢流阀。 12. 变量叶片泵是通过调整定子与转子之间的偏心距来达到调整其输出流量的目的的. 二、判断题（每小题2分，共20分） 1. 当液体静止时,单位面积上所受的法向力称为压力,在物理学中则被称为压强。 （∨） 2. 真空度=绝对压力-大气压力。 （×） 3. 连续性方程是质量守恒定律在液体力学中的一种表达方式，伯努力方程是能量守恒定律在液体力学中的一种表达方式。 （ ∨） 4. 液压系统中由于某种原因所引起的压力在瞬间急剧上升的现象称为液压冲击。 （∨） 5. 液压传动中，作用在活塞上的压力越大，活塞的运动速度就越快。 （×） 6. 顺序阀、调速阀、减压阀和节流阀均属于压力控制阀。 （×） 7. 液压系统压力的大小取决于液压泵的额定工作压力。 （×） 8. 齿轮泵CB-B20的额定压力为2.5MPa,额定流量为 20 L /min 。 （∨） 9. 齿轮泵多用于高压系统中，柱塞泵多用于中、低压系统中。 （∨ ） 10. 双作用式叶片泵转子每旋转一周，每相邻叶片间的密封容积就发生一次变化，实现一 次吸油和压油的过程。 （× ） 三、选择题(每小题2分，共20分)： 1. 液压系统的最大工作压力为10MPa ，安全阀的调定压力应为（ B ） A 、等于10MPa ； B 、小于10MPa ； C 、大于10MPa D 、不知道。 2． 在先导式减压阀工作时，先导阀的作用主要是( C )，而主阀的作用主要作用是( A )。 A 、 减压； B 、增压； C 、调压。 3、有两个调整压力分别为5 MPa 和10 MPa 的溢流阀串联在液压泵的出口，泵的出口压力为（ B ）；并联在液压泵的出口，泵的出口压力又为（ A ）。 A 、5 MPa ； B 、10 MPa ； C 、 15 MPa ； D 、20 MPa ； 4、液压系统的控制元件是（ A ）。 A 、 液压阀 B 、 液压泵 C 、 电动机 D 、 液压缸或液压马达 5、要实现工作台往复运动速度不一致，可采用（B ）。 A 、双杆活塞缸 B 、单杆活塞缸的差动连接 C 、伸缩式液压缸 D 、组合柱塞缸
液压传动与气动技术复习
液压传动与气动技术复习 1．液压系统中的压力取决于负载，执行元件的运动速度取决于流量。 2．液压传动装置由动力元件、执行元件、控制元件和辅助元件四部分组成，其中 和动力元件、执行元件为能量转换装置。 3．液压与气压传动系统由能源装置，执行装置，控制调节装置，辅助装置，介质组成。 4．液压缸的速度取决于进入液压缸的流量，对于双活塞杆液压缸，只要左右两缸的供油压力不变，则在活塞两边产生的推力总相等。 5．液压缸的密封形式有间隙密封，密封圈密封。 6．压力控制阀按其用途不同，可分为溢流阀、顺序阀、减压阀和压力继电器。 7．高压齿轮泵压油腔的三条泄漏途径是齿轮啮合处间隙，径向间隙，端面间隙。 8.液体在管道中存在两种流动状态，层流时粘性力起主导作用，紊流时惯性力起主导作用，液体的流动状态可用雷诺数来判断。 9. 由于流体具有粘性，液流在管道中流动需要损耗一部分能量，它由沿程压力损失和局部压力损失两部分组成。 10.变量泵是指排量可以改变的液压泵，常见的变量泵有单作用叶片泵、径向柱塞泵、轴向柱塞泵，其中单作用叶片泵和径向柱塞泵是通过改变转子和定子的偏心距来实现变量，轴向柱塞泵是通过改变斜盘倾角来实现变量。 11．换向阀是利用阀芯和阀体孔间相对位置的改变来控制液流方向的。 12．溢流阀的在传动系统中的功用是溢流稳压、安全保护、作卸荷阀、作背压阀。 13．单活塞杆缸无杆腔和有杆腔，同时通压力油的情况，这种连接方式称为差动连接。 14．减压阀与溢流阀相比较，在非工作状态时，减压阀阀口常开、溢流阀阀常闭口。 15.气动三大元件是指分水过滤器、减压阀、油雾器。 16.液压与气压传动系统由能源装置、执行装置、控制调节装置、辅助装置、传动介质组成。17．液压系统中的压力,即常说的表压力，指的是相对压力。 18．单作用叶片泵转子每转一周，完成吸、排油各一次，同一转速的情况下，改变其偏心距可以改变其排量。 19．马达是执行元件，输入的是压力油，输出的是转矩和_转速。 20．齿轮泵的泄漏一般有三个渠道：啮合处间隙、径向间隙、端面间隙。其中以端面间隙最为严重。21．换向阀是利用阀芯和阀体孔间相对位置的改变来控制液流方向的。 22．溢流阀的在传动系统中的功用是溢流稳压、安全保护、作卸荷阀、作背压阀。
期中考试质量分析
期中考试质量分析 通过上面的分析，也充分的说明了教师在平时的教学中没有注重学生的思维能力的培养，没有抓好学生学习习惯的培养，对知识的应用和技能的掌握训练不够。根据这些情况和平时的课堂教学，我想在今后的教学过程中要做好以下几点: 一、注重学生良好学习习惯的培养，以期改正学生粗心、不检验的不良习惯。 1、强化口算意识，逐步提高学生的口算能力。平时教师对口算没有引起足够的重视，今后要在每节课上渗透一些口算练习，并逐步提高口算的难度，为笔算和竖式计算打下良好的计算基础。 2、重视检验(验算)习惯的培训，逐步减少粗心的出现几率。教师要在平时的教学和练习中强化学生的验算意识，要求每道题都必须进行验算或检验。 3、重视培养学生的审题能力，要求学生多读题、多观察、多动脑，抓住题目要求中的关键词，让学生多说，不要怕浪费时间。 4、注重题型的多样化练习。本次考试中也发现学生对题型的变换不太适应，教师要深入钻研教材和课程标准，充分挖掘教材资源，通过多样化、开放性题型，增强学生的应变能力，不要太拘泥于教材。
二、努力提高自己业务水平，重视教学能力的提升。 1、多与其他教师探讨教学方面的问题，经常参与听课和评课活动，取长补短，努力提高业务水平。尽管学校杂事比较多，但也应抽出时间多与同学科教师进行交流。 2、发现问题要及时记录，分析问题的来源，多做反思，及时改正自己教学中的不足，要做到让学生“多说、多做”。同时要注意改正自身一些不好的教学行为，如语速过快、表达不明等问题，让学生听得明白，说得清楚，做得准确。 3、多利用网络的便利条件，进行教学设计的优化选择，切合本班学生实际，注意教学方法的选择和合理搭配，教给学生一些好的学习方法，让学生逐步利用自学完成认知系统的补充和重建，为终身学习打下最基本的保障。
(完整版)液压传动基础知识试题及答案
测试题（液压传动） 姓名：得分： 一、填空题（每空2分，共30分） 1．液压系统中的压力取决于（），执行元件的运动速度取决于（）。 2．液压传动装置由（）、（）、（）和（）四部分组成，其中（）和（）为能量转换装置。 3．仅允许油液按一个方向流动而反方向截止的液压元件称为（）。 4．溢流阀为（）压力控制，阀口常（），先导阀弹簧腔的泄漏油与阀的出口相通。定值减压阀为（）压力控制，阀口常（），先导阀弹簧腔的泄漏油必须单独引回油箱。 5．为了便于检修，蓄能器与管路之间应安装（），为了防止液压泵停车或泄载时蓄能器内的压力油倒流，蓄能器与液压泵之间应安装（）。 二、选择题（每题2分，共10分） 1.将发动机输入的机械能转换为液体的压力能的液压元件是（）。 A.液压泵 B.液压马达 C.液压缸 D.控制阀 2.溢流阀一般是安装在（）的出口处，起稳压、安全等作用。 A.液压缸 B.液压泵 C.换向阀 D.油箱。 3．液压泵的实际流量是（）。 A.泵的理论流量和损失流量之和 B.由排量和转速算出的流量 C.泵的理论流量和损失流量的差值 D.实际到达执行机构的流量 4.泵常用的压力中，（）是随外负载变化而变化的。 A.泵的输出压力 B.泵的最高压力 C.泵的额定压力 5.流量控制阀使用来控制液压系统工作的流量，从而控制执行元件的（）。 A.运动方向 B.运动速度 C.压力大小 三、判断题（共20分） 1．液压缸活塞运动速度只取决于输入流量的大小，与压力无关。（）
2．流量可改变的液压泵称为变量泵。（） 3．定量泵是指输出流量不随泵的输出压力改变的泵。（） 4．当液压泵的进、出口压力差为零时，泵输出的流量即为理论流量。（） 5．滑阀为间隙密封，锥阀为线密封，后者不仅密封性能好而且开启时无死区。（）6．节流阀和调速阀都是用来调节流量及稳定流量的流量控制阀。（） 7．单向阀可以用来作背压阀。（） 8．同一规格的电磁换向阀机能不同，可靠换向的最大压力和最大流量不同。（）9．因电磁吸力有限，对液动力较大的大流量换向阀则应选用液动换向阀或电液换向阀。（） 10．因液控单向阀关闭时密封性能好，故常用在保压回路和锁紧回路中。（） 四、问答题（共40分） 1、说明液压泵工作的必要条件？（15分） 2、在实际的维护检修工作中，应该注意些什么？（25分）
液压传动试题库及答案解析
一、填空题（每空2分，共40分） 1．液压传动中，压力决于___负载__________，速度决定于_____流量________。 2．液压传动中，_ 实际输出流量____和____泵的出口压力__相乘是液压功率 3．我国生产的机械油和液压油采用_40o C时的运动粘度(mm2/s)为其标号。 4．管路系统总的压力损失等于_沿程压力损失_及__局部压力损失__之和。 5．方向控制阀的操纵方式有如下五种形式___手动式_、__机动式___、__电磁式____、_液动式、____电液式_。 6．溢流阀、减压阀、顺序阀都有____直动式______和____先导式_______两种不同的结构形式 7．进油路节流调速回路的功率损失由______溢流损失_________和______节流损失____两部分组成。 二、单选题（每小题2分，共20分） 1．压力对粘度的影响是（ B ） A 没有影响 B 影响不大 C 压力升高，粘度降低 D 压力升高，粘度显着升高 2．目前，90%以上的液压系统采用（ B ） A 合成型液压液 B 石油型液压油 C 乳化型液压液 D 磷酸脂液
3．一支密闭的玻璃管中存在着真空度，下面那个说法是正确的（ B ）A 管内的绝对压力比大气压力大B管内的绝对压力比大气压力小 C 管内的相对压力为正值D管内的相压力等于零 4．如果液体流动是连续的，那么在液体通过任一截面时，以下说法正确的是（ C ）A 没有空隙 B 没有泄漏C 流量是相等的 D 上述说法都是正确的 5．在同一管道中，分别用Re紊流、Re临界、Re层流表示紊流、临界、层流时的雷诺数，那么三者的关系是 （ C ） A Re紊流< Re临界 一、填空题 1. _油液，是液压传动中常用来传递运动和动力的工作介质。 2. 液压传动的工作原理是依靠_密闭容积的变化_来传递运动，依靠_液压__来传递动力。 3. 液压传动系统除油液外可分为_动力元件_、_执行元件_、_控制元件_、_辅助元件_四个部分。 4. 液压传动具有传递功率_大_，传动平稳性_较好_，能实现过载_保护_易于实现自动化等优点。但是有泄漏，容易_污染_环境，传动比不_准确_。 5. 液压泵是将电动机输出的_液压能_转换为_机械能_的能量转换装置。 6. 外啮合齿轮泵的啮合线把密封容积分成_吸油腔_和_压油腔_两部分，一般_吸油口_油口较大，为了减小_因吸油口压力小而造成流速慢_的影响。 7. 液压泵正常工作的必备条件是：应具备能交替变化的_密闭容积_，应有_吸油压油过程_，吸油过程中，油箱必须和_大气_相通。 8. 输出流量不能调节的液压泵称为_定量_泵，可调节的液压泵称为_变量_泵。外啮合齿轮泵属于_定量_泵。 9. 按工作方式不同，叶片泵分为_单作用叶片泵_和_双作用叶片泵_两种。 10. 液压缸是将_油液的压力能_转变为_机械能_的转换装置，一般用于实现_能量的转换_或_直线往复运动的执行元件_。 11. 液压控制阀是液压系统的_控制_元件，根据用途和工作特点不同，控制阀可分为三类：_方向_控制阀，_压力_控制阀，_流量_控制阀。 12. 根据改变阀芯位置的操纵方式不同，换向阀可分为_手动_、_机动_、_电磁_、_液控_和_电液换向阀_等。 13. 压力控制阀的共同特点是：利用_油液压力_和，弹簧力相_平衡的原理进行工作。 14. 溢流阀安装在液压系统的泵出口处，其主要作用是_溢流稳压_和_限压保护_。 15. 在液压传动系统中，要降低整个系统和工作压力，采用_溢流_阀；而降低局部系统的压力，采用_减压_阀。 16. 流量阀是利用改变它的通流_面积_来控制系统工作流量，从而控制执行元件的运动_速度_，在使用定量泵的液压系统中，为使流量阀能起节流作用，必须与_定量阀_阀联合使用。 二、判断题 1. 液压传动装置实质上是一种能量转换装置。 (对) 2. 液压传动以流体为工作介质。 (对) 3. 液压传动可实现过载保护。 (对) 4. 液压泵输油量的大小取决于密封容积的大小。 (错) 5. 外啮合齿轮泵中，轮齿不断进入啮合的那一侧油腔是吸油腔。 (错) 6. 单作用式叶片泵属于单向变量液压泵。 (错) 7. 双作用式叶片泵的转子每回转1 周，每个密封容积完成两次吸油和压油。 (错) 8. 改变轴向柱塞泵斜盘的倾角大小和倾向，则可成为双向变量液压泵。() 9. 单出杆活塞缸活塞杆面积越大，活塞往复运动的速度差别就越小。(错) 10. 差动连接的单出杆活塞缸，可使活塞实现快速运动。 (错) 11. 单向阀的作用要变换液流流动方向，接通或关闭油路。 (错) 12. 调节溢流阀中弹簧压力Fn，即可调节系统压力的大小。 (对) 13. 先导式溢流阀只适用于低压系统。 (错) 14. 若把溢流阀当作安全阀使用，系统正常工作时，该阀处于常闭状态。(对) 任务一数控车床的认知与基本操作 一、判断题 1、( )数控机床最适宜加工精度要高、形状复杂、单件小批生产的零件。 2、（）全功能数控系统应配置高速、功能强的可编程序控制器。 3、 ( ) 世界上第一台数控机床是三坐标立铣床。 4、( ）数控加工程序的顺序段号必须顺序排列。 5、（）对几何形状不复杂的零件，自动编程的经济性好。 6、（）传递切削动力的主轴为Z坐标的运动方向。 二、选择题 1、刀具远离工件的运动方向为坐标的（）方向。 A、左 B、右 C、正 D、负 2、数控机床的进给运动是由__________完成的。 A、进给伺服系统； B、主轴伺服系统； C、液压伺服系统； D、数字伺服系统； 3、数控折弯机床按用途分是一种_____数控机床。 A、金属切削类； B、金属成型类； C、电加工； D、特殊加工类； 4、只有装备了________的数控机床才能完成曲面的加工。 A、点位控制； B、直线控制； C、轮廓控制； D、B-SURFACE 控制 5、闭环与半闭环控制系统的区别主要在于_________的位置不同。 A、控制器； B、比较器； C、反馈元件； D、检测元件； 6、世界上第一台数控机床是( )年研制出来的。 A、1942 B、1948 C、1952 D、1958 三、简答题 1、数控机床加工程序的编制步骤？ 2、数控机床加工程序的编制方法有哪些？它们分别适用什么场合？ 3、数控机床由哪几部分组成，伺服驱动系统的作用是什么？ 4、简述数控车床的主要用途? 5、简述坐标系建立的基本原则? 6、数控车床常用的刀具材料有哪几种？ 7、数控车刀按结构分有哪三种类型？其中最常用哪种？ 任务二简单轴类零件的加工 一、判断题 1、G01指令控制刀具沿直线插补到直线终点。 ( ) 2、G代码可以分为模态G代码和非模态G代码。 3、数控车床加工轴类零件，加工余量较大时可利用复合固定循环进行加工。（） 4、FANUC系统中数控车的编程指令G50的功能仅为工件坐标系设定。（） 5、沿着加工方向看，刀具在工件加工轮廓左侧时，使用刀具半径左补偿G41指令。( ) 二、选择题 1、G97 S800表示进给速度控制在( ) A、800r/min B、800m/min C、800mm/min D、800mm/r 2、下列指令属于准备功能字的是( )。 A、S500 B、M08 C、T01 D、G01 3、刀具半径补偿地址为（） A、H B、R C、D D、I 4、对于XY平面中的整圆加工编程，可以用( )表示圆弧的起点 相对于圆心的位置。 A、Ｒ B、I－K C、Ｉ＿Ｊ＿ D、Ｊ＿Ｋ＿ 5、在进行圆弧插补时，若采用半径编程，当半径取负值时刀具运动应（）。 A 、大于等于180°B、小于等于180°C、等于180°D、大于180° 6、内、外圆粗车复合固定循环指令（）。 A、G71 B、G90 C、G70 D、G72 7、车床数控系统中，用( )指令进行恒线速控制。 A 、G0 S_ B 、G96 S_ C 、G01 F D、G98 S_ 三、简答题 学年 学期 液压传动试题三 （满分80分） 题号 一 二 三 四 五 六 七 八 总分 分数 一、 填空（15分） 1． 液压传动利用液体的________来传递能量；而液力传动利用液体的_______来传 递能量。 2． 对液压油来说，压力增大，粘度_________；温度升高，粘度_________。 3． 32号液压油是指这种油在40℃时的______粘度平均值为32mm 2/s 。 4． 液压油的粘度有 、 和 三种。 5． 齿轮泵按照啮合形式可分为_________式和_________式两种。 6． 液压泵按结构的不同可分为 式、 式和 式三种；按单位时 间内输出油液体积能否调节可分为 式和 两种。 7． 流量控制阀中的调速阀是由 阀和 阀 联而成。 8． 理想液体是没有__________和不可__________的假想液体。 9． 液压阀按用途分为______控制阀、_____控制阀和______控制阀。 10． 液压缸按结构特点可分为______式、______式和______式三大类。 11． 柱塞泵按柱塞排列方向不同分为__________和___________两类。 12． 绝对压力是以_______为基准进行度量，相对压力是以______为基准进行度量 的。 二、 简要回答下列问题（15分） 1．液压传动系统由哪几部分组成？（2分） 班 号 姓 名 学 号 注 意行为规范，遵守考试纪律 2．写出实际液体的伯努利方程，并说明公式中各项的物理意义。（4分）3．解释层流、紊流，并说明用什么来判别（4分） 4．简述溢流阀在液压系统中的应用。（5分） 三、绘制下列各曲线图（15分） 1．液压泵的压力－理论流量、实际流量、容积效率和总效率特性曲线。（5分）2．直动式和先导式溢流阀压力－流量特性曲线（3分） 期中考试分析与反思 Company number：【0089WT-8898YT-W8CCB-BUUT-202108】 查缺补漏，提高成绩 ——期中考试分析及反思 转眼间半学期已经过去，期中考试也已经结束了，回想这半学期的教学工作有得也有失，下面就期中做一简单分析与反思： 一：试卷分析： 这份期中试卷结构合理，分量合适，题型新颖，既注重对基础知识，基本技能的考察，又注重对综合应用数学知识的能力和灵活应用数学知识解决实际问题能力的测查。 1：试题考察内容，体现基础性，全卷基础知识，基本技能，基本方法的考察题覆盖面较广，起点低且易难安排有序，层次合理，有助于考生较好地发挥思维水平。 2：立足基础，重视学生的运算能力的考察，试卷突出对学生的数与式的计算，证明题的书写，重点考察对证明方法，公式的灵活应用，还包含求面积的方法，是考察综合运用能力。而解答题的第一，二两题则是考察学生的证明题的掌握情况，最后一题则既考察等腰三角形的性质又考察周长的运算方法，还要进行分类讨论，是一道综合性比较强的题。 二：典型错题分析。 1：第19，28，26，体现了分类讨论的思想，有部分同学思维不够严密所以漏解，多解的比较多，因此在日后的教学中应渗透分类讨论的原则，标准统一，不重复，不遗漏，分层次，不超级讨论。 2：第25题对于大多数同学来说都能画出图形，但对于坐标的表示往往会出现错误，因此平时应加强练习。 三；教学中存在的问题： 1：学生良好的解题习惯的养成不够，从而造成审题不仔细，看错符号，写错符号等现象的出现。 2：平时忽略了学生对知识的掌握，以及应用基础知识去解决问题。 3：数学知识与现实生活的联系不够，忽略了学生实践能力的培养。 4：教学方法不灵活，教学上存在一定的单一性。 5：对学生创新意识的培养不够，造成学生缺乏独立思考，解决问题的能力。 四：今后教学中努力的方向和改进的措施： 1：加强学生良好学习习惯的养成，加强数学思想方法的教学，特别是加强学生分类讨论的数学思想方法的培养。 2：依“细”靠“本”注重基础，注重对基础知识，基本技能和基本思想方法的考察，在教学中切实抓好基本概念及其性质，基本技能和基本思想方法的教学，让学生真正理解和掌握，并形成合理的网络结构。 3：平时加强数学与生活的联系，多练习一些与生活有关的题。 4：重视教学方法的改进，坚持“启发式”和“讨论式”，以问题作为教学的出发点，多设计，提出适合学生发展水平的探究性的问题。 5：教学中要注重学生创新意识的培养，把培养学生创新意识当作初中数学教学的一个重要目的和基础原则，在教学中激发学生的好奇心和求知欲。 总之，通过这次考试让我发现了自己在教学中还存在很多的不足，在日后的教学中我一定加强改进，力争在今后的工作中能做的更好！ 改进教学方法提高教学质量 ——教学反思 液压与气压传动习题库及参考答案 一、填空题 1、液压传动的工作原理是（）定律。即密封容积中的液体既可以传递（），又可以传递（）。（帕斯卡、力、运动） 2、液压管路中的压力损失可分为两种，一种是（），一种是（）。（沿程压力损失、局部压力损失） 3、液体的流态分为（）和（），判别流态的准则是（）。（层流、紊流、雷诺数） 4、我国采用的相对粘度是（），它是用（）测量的。（恩氏粘度、恩氏粘度计） 5、在液压系统中，由于某些原因使液体压力突然急剧上升，形成很高的压力峰值，这种现象称为（）。（液压冲击） 6、齿轮泵存在径向力不平衡，减小它的措施为（）。（缩小压力油出口） 7、单作用叶片泵的特点是改变（）就可以改变输油量，改变（）就可以改变输油方向。（偏心距e、偏心方向） 8、径向柱塞泵的配流方式为（），其装置名称为（）；叶片泵的配流方式为（），其装置名称为（）。（径向配流、配流轴、端面配流、配流盘） 9、V型密封圈由形状不同的（）环（）环和（）环组成。（支承环、密封环、压环） 10、滑阀式换向阀的外圆柱面常开若干个环形槽，其作用是（）和（）。（均压、密封） 11、当油液压力达到预定值时便发出电信号的液－电信号转换元件是（）。（压力继电器 12、根据液压泵与执行元件的组合方式不同，容积调速回路有四种形式，即（）容积调速回路（）容积调速回路、（）容积调速回路、（）容积调速回路。（变量泵－液压缸、变量泵－定量马达、定量泵－变量马达、变量泵－变量马达） 13、液体的粘性是由分子间的相互运动而产生的一种（）引起的，其大小可用粘度来度量。温度越高，液体的粘度越（）；液体所受的压力越大，其粘度越（）。（内摩擦力，小，大） 14、绝对压力等于大气压力（），真空度等于大气压力（）。（+相对压力，－绝对压力） 15、液体的流态分为（）和（）两种，判断两种流态的准则是（）。（层流，紊流，雷诺数） 16、液压泵将（）转换成（），为系统提供（）；液压马达将（）转换成（），输出（）和（）。（机械能，液压能，压力油；液压能，机械能，转矩，转速） 17、在实际工作中，泵的q实（）q理，马达的q实（）q理，是由（）引起的，缩小q实、q理二者之差的主要措施为（）。（＜，＞，泄漏，提高加工精度、改善密封＝ 18、齿轮泵困油现象的产生原因是（），会造成（），解决的办法是（）。（齿轮重合度ε≥1，振动和噪音，在泵盖上加工卸荷槽） 19、双作用叶片泵通常作（）量泵使用，单作用叶片泵通常作（）量泵使用。（定，变） 20、轴向柱塞泵改变（）的倾角可改变（）和（）。（斜盘，排量，流量） 21、单杆液压缸可采用（）连接，使其活塞缸伸出速度提高。（差动） 22、在先导式溢流阀中，先导阀的作用是（），主阀的作用是（）。（调压、溢流） 23、液压传动的工作原理是（）定律。即密封容积中的液体既可以传递（），又可 《液压传动与气动技术》考试试卷 （开卷） 一、填空（每空1分，共20分） 1. 在研究流动液体时，把假设既无粘性又（ ）的液体称为理 想流体。 2. 液体在管道中存在两种流动状态，（ ）时粘性力起主导作用， 紊流时惯性力起主导作用，液体的流动状态可用雷诺数来判断。 3. 在研究流动液体时，把假设既（ ）又不可压缩的液体称为理 想流体。 4. 液压泵是将机械能能转化为（ ）能的能量装置。 5. 液压传动装置由（动力元件）、执行元件、控制元件和辅助元件四部分 组成。 6. 液压缸用以实现直线运动，输出推力和（ ）。 7. 液压泵按其排除油液体积是否可以调节，可分为定量泵和（ ）泵。 8. 液压执行元件的功能是将液压系统中是（ ）能转化为机械能。 9. 为了消除齿轮泵的困油现象，通常在两侧盖板上开（ ），使闭死 容积由大变少时与压油腔相通，闭死容积由小变大时与吸油腔相通。 10. 溢流阀有（ ）式溢流阀和先导式溢流阀两种。 11. 换向阀种类很多，按操作方式来分，有手动、机动、（ ）、液动 和电液动等多种。 12. 节流阀属于（ ）控制阀。 13. 调速阀是由（ ）和节流阀串联而成，旁通型调速阀是由 差压式溢流阀和节流阀并联而成。 14. 单杆双作用液压缸差动连接比非差动连接时输出推力（ ）。 15. 在管道中流动的液体，当其雷诺数大于临界值时，则液体为（ ）。 16. 温度变化对液体的粘度影响较大，液体的温度升高其粘度（ ）。 17. 压力继电器是一种将液压系统的压力信号转换为（ ）输出的原 件，它的作用是当液压系统中的油压达到一定数值后，发出电信号，控制电气原件动作，实现系统的程序控制或安全保护。 18. 外啮合齿轮泵位于轮齿逐渐脱开啮合的一侧是（ ）腔，位于轮 齿逐渐进入啮合的一侧正好与其相反。 19. 气源装置的作用是产生压缩空气，由气压发生装置和（ ）组成。 20. 外啮合齿轮泵在结构上存在着困油现象、径向不平衡力和（ ）三 大问题。 二、选择题（每题1分，共20分） 1、将发动机输入的机械能转换为液体的压力能的液压元件是（ ）。 A 、液压泵 B 、液压马达 C 、液压缸 D 、控制阀 2、当温度升高时，油液的粘度（ ）。 A 、下降 B 、增加 C 、没有变化 3、液压泵的理论流量（ ）实际流量。 A 、大于 B 、小于 C 、相等 4、在液体流动中，因某点处的压力低于空气分离压而产生大量气泡的现象， 称为（ ）。 A 、层流 B 、液压冲击 C 、空穴现象 D 、紊流 液压与气动技术期终考试试卷及答案 一．填空题（每空分，共 27 分） 1、液压传动是以流体为工作介质进行能量的传递和控制的一种传动形式。 2、液压阀按照用途可分为方向控制阀、压力控制阀和流量控制阀三大类。 3、液压与气压传动系统由能源装置、执行装置、控制装置和辅助元件四个部分组成。 4、液压缸的作用是将压力能转变为直线运动或摆动的机械能是液压传动系统中的执行元件。 5、液压泵是一种能源装置，它将机械能转换为压力能是液压传动系统中的动力元件。 6、溢流阀通常并接在液压泵的出口，用来保证液压系统的出口压力恒定时称为定压阀；用来限制系统压力的最大值称为安全阀；还可以在执行元件不工作时使液压泵卸载。 7、 8、液压阀按照用途可分为方向控制阀、压力控制阀和流量控制阀三大类。二．判断题（每题2分，共12分） 1、在液压系统中液压缸和马达都可以作为执行装置。（√） 2、各类液压阀在工作原理上都是通过改变阀芯与阀体的相对位置来控制和调节液流的压力、流量及流动方向。（√） 3、当液控单向阀的控制口K处无压力油通入时，它的工作和普通单向阀一样。 （√） 4、减压阀的阀口常闭，溢流阀的阀口常开。（×） 5、流量控制阀是通过改变阀口的大小，改变液阻，实现流量调节的阀。（√） 6、液压系统执行元件运动速度较高时，宜选粘度大的液压油。（×） 三、单项选择题（每题3分，共30分） 1、选择液压用油首先要考虑的是（ C ）问题。 A液压系统的工作压力 B运动速度 C 粘度问题 D环境温度 2、广泛应用于龙门刨床、拉床、液压机、工程机械、矿山冶金机械、船舶上液压泵是（ C ）。 A齿轮泵 B叶片泵 C柱塞泵 D螺杆泵 3、常用于送料和转位装置、液压机械手以及间歇进给机构等辅助运动的是（ B ） A活塞式液压缸 B摆动式液压缸 C柱塞式液压缸 D伸缩液压缸 4、当单杆活塞缸的（C）时，活塞的运动速度最快。 A压力油进入无杆腔 B压力油进入有杆腔 C左右两腔同时通入压力油（差动连接） 5、下列液压泵不能调节流量的是（ C ）。 A轴向柱塞泵 B径向柱塞泵 C 齿轮泵 D 单作用叶片泵 6、以下控制阀图形符号那一个是直动式溢流阀( A ) 7、能够使油口P和T通，油口A、B封闭，液压泵卸载，液压缸两腔闭锁的滑阀中位机能是（ D ）。 A、O型 B、H型 C、Y型 D、M型 8、（ B）在常态时，阀口是常开的，进、出油口相通。 A 溢流阀； B减压阀； C顺序阀 9、应用最广的减压阀类型是（ A ）。 A 定值减压阀； B定差减压阀； C定比减压阀 10、与溢流阀的图形符号和动作原理相同的是（ B ）。 A、内控外泄顺序阀 B、内控内泄顺序阀 一、填空题(每空2分，共4０分) 1.液压传动中,压力决于＿负载_,速度决定于流量。 ２。液压传动中，_ 实际输出流量_＿__与＿___泵得出口压力_＿相乘就是液压功率 3。我国生产得机械油与液压油采用_40ｏC时得运动粘度(mm2/s)为其标号。 4。管路系统总得压力损失等于_沿程压力损失＿及__局部压力损失＿＿之与. ５．方向控制阀得操纵方式有如下五种形式_＿_手动式_、＿_机动式＿__、__电磁式_＿__、_液动式、＿___电 液动式＿. 6。溢流阀、减压阀、顺序阀都有____直动式______与_＿__先导式__＿___＿两种不同得结构形式 ７．进油路节流调速回路得功率损失由__＿_＿_溢流损失___＿__＿__与_＿＿___节流损失＿_＿_两部分组成. 二、单选题(每小题2分，共20分) 1.压力对粘度得影响就是（Ｂ) A 没有影响 B 影响不大 C 压力升高,粘度降低 D 压力升高,粘度显著升 高 ２.目前,９0%以上得液压系统采用（) A 合成型液压液Ｂ石油型液压油 C 乳化型液压液D磷酸脂液 3。一支密闭得玻璃管中存在着真空度，下面那个说法就是正确得( ) A 管内得绝对压力比大气压力大B管内得绝对压力比大气压力小 C 管内得相对压力为正值D管内得相对压力等于零 ４。如果液体流动就是连续得，那么在液体通过任一截面时，以下说法正确得就是( C ） A 没有空隙 B 没有泄漏 C 流量就是相等得 D 上述说法都就是正确得 5。在同一管道中,分别用Ｒe紊流、Re临界、Re层流表示紊流、临界、层流时得雷诺数,那么三者得关系就是 ( C ) ＡRe紊流< Rｅ临界＜Re层流B Ｒe紊流= Re临界＝Re层流 ＣＲｅ紊流〉Ｒe临界〉Re层流ＤRｅ临界液压传动与气动技术(期中测试)含答案
液压传动与气动技术课后习题及答案
液压传动试题三(有答案)
期中考试分析与反思
液压传动考试试题及答案
《液压传动与气动技术》期中试卷B

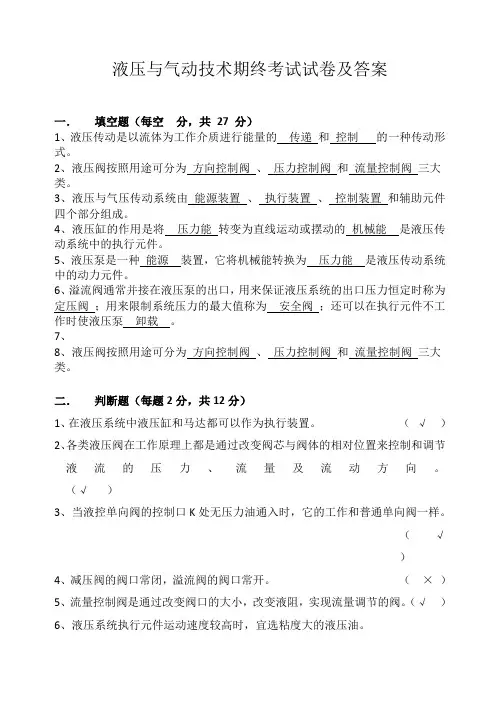

液压与气动技术期终考试试卷及答案
