发黑件检验规范
发黑件检验规范
1 发黑的定义：
发黑处理是为了防锈，其原理是将钢铁制品表面迅速氧化，使之形成致密
2 适用范围
本规范规定了所有发黑产品的质量要求。
本规范适用于发黑产品批生产质量检验。
3 发黑外观要求
3.1 外观呈蓝黑色或深黑色。
3.2 膜层结晶致密、均匀，产品无露底，无明显色差，无发白等异常现象。
3.2.1 白斑、发花，这种现象主要表现为氧化膜的色泽深浅不一，出现白
斑、发花
3.2.2 颜色不正
产品发黑后出现偏蓝色或发红。
3.2.3 氧化膜不牢
由于发黑前产品除油清洗不彻底、发黑处理时间过长，发黑层过厚，
形成了发黑浮层，附着力差，产品酸洗后的清水冲洗不干净，将残
酸带到发黑液中，造成局部反应过度；工件表面有浮锈。
3.2.4 锈斑
发黑改变产品颜色的原因是氧化反应，所以发黑后的产品需及时进
行脱水封闭。如果发黑后的产品不及时浸油封闭，已活化的元素和
空气继续反应，有时会出现变色现象。
4 环保性要求
产品发黑后要求：无毒，无异味，环保。
（发黑剂不得含有硒化物，亚销酸盐，铬等有毒化合物）
5 性能测试。
检验产品附着力和耐蚀性。
硫酸铜点滴法：每升溶液（去离子水）含硫酸铜30g、20℃、浸32秒。有发红(触铜斑点，锈点-有铜析出)现象则判定不合格
标准紧固件检验规范方案汇总
修订记录 、目的 对所采购的标准件的质量进行控制，对进货检验所涉及的技术要求、检验方法、抽 样等进行规定。 二、适用范围 适用于螺栓、螺母、平垫、弹垫、销轴等标准件的进货检验。 三、一般性检查（按S-3级,AQL=2.5） 3.1查随货技术资料质量证明书，证明该标准符合标准要求和订货合同证明书应包括： 1. 供方名称或厂标； 2. 制造依据的标准； 3. 精度级别； 4. 表面处理方法。 3.2外观检查 3.2.1抽查是否有等级钢印标志 a）性能等级为4.6、5.6及》8.8级的螺栓、螺钉必须标志； b）性能等级为5级及＞8级的螺母必须标志； c）螺纹直径＞5m的螺栓、螺钉、螺母才需要标志。 3.2.2螺钉表面： 表面应光洁、平整、无毛刺、无锈斑、无缺牙、无烂牙，镀层不得有起泡、脱落或锌白等缺陷，厚度应满足规定要求。 四、尺寸检查（按S-3级，AQL= 2.5）依据相关的国标或技术要求进行检查 4.1对螺栓、螺钉及螺母，应检查螺纹大小径、螺纹导入长度、螺距，同时使用相应的螺纹规止通规 进行检测；
a）电镀前的螺栓、螺钉应使用公差等级为6g螺纹环规检查，电镀后的螺栓、螺钉应使用公差等级为6h螺纹环规检查； b）电镀前的螺母应使用公差等级为6GS纹止通规及塞规检查，电镀后的螺母应使用公差等级为6H螺纹止通规及塞规检查； c）螺栓、螺母、螺钉通规检查须每个螺纹能顺利通过才合格，止规检查最多只能通过两个螺纹才合格。 4.2对自攻螺钉类，按标准要求进行螺纹尺寸检测：螺纹外径、末端外径、螺纹导入长度、螺距。 五、性能检查 5.1硬度检查（每批抽3Pcs试验，按Ac/Re=0/1判定） a）根据实际情况，对大于或等于M8的螺栓、螺钉、螺母直接在洛氏硬度计上测试即可； b）有机械性能等级要求时，按对应的国标或图纸进行检验；未作要求时；螺栓、螺钉必须为 4.8级，螺母必须为8级； c）对于自攻、自挤螺钉，硬度检测应制成镶件，测试其表面硬度、芯部硬度及渗碳层深度。 1. 自攻、自挤螺钉热处理后的表面硬度应 > 450HV0.3 2. 自攻钉热处理后的芯部硬度： 螺纹w ST3.9: 270~390 HV5 螺纹w ST4.2: 270~390 HV10 3. 自挤螺钉热处理后芯部硬度应为290~370HV10 4. 自攻螺纹规格与渗碳层的关系： 1mm 5. 自挤螺钉螺纹规格与渗碳层的关系： mm
油漆处理通用工艺守则模板
油漆处理通用工艺 守则模板
油漆通用工艺守则 编制: 审核: 批准:
1. 范围 本守则规定了油漆处理的各种涂漆要求及所需涂漆材料和操作工艺。 本守则适用于本企业通用工业减速机之表面油漆处理、对于顾客有特殊 要求的油漆处理按顾客的要求进行。 2. 油漆材料 2.1 底漆: 酚醛类底漆、环氧类底漆、氯化橡胶类底漆。 2.2 中层漆: 防护底漆、连接底漆。 2.3 面漆: 醇酸类面漆、聚氨酯类面漆、氯化橡胶类面漆。 3. 设备及工具 3.1 手提砂轮机、锉刀、钢丝刷、铜丝刷、刷帚、 1-2#铁砂皮、 200#水砂纸。 3.2 手推车、工作台、挂具。 3.3 喷枪、空压机、吸风装置。 3.4 烘房 4. 工艺流程 被涂工件验收合格—前处理—喷涂底漆—干燥—刮腻子—干燥—喷涂中层漆—干燥—喷涂面漆—固化—检验合格后转半成品库( 或下道工序) 。 5. 前处理 5.1 被涂工件在前处理前, 必须彻底清除毛刺、包砂、飞边、焊渣、飞溅物等表面缺陷。 5.2 根据要求经过喷丸或喷砂处理的工件, 要再进行清理工序、表面应洁净、 干燥、无杂质、油污、尘埃。八小时内涂上配套底漆。 5.3 不经过5.2、 5.3 条款的工件, 前处理也必须采取措施实施, 如果用”三合 一”金属表面处理液, 去油、除锈、磷化。前处理后的工件应无油污、无锈迹,
磷化层均匀。工件所有部位无死角, 干燥后方可油漆。 6. 刮腻子 凡无技术、工艺、出口产品及顾客不允许刮腻子的要求, 油漆工件基本上都必须经过刮腻子这道工序。 6.1 粗刮腻子。填平金属表面凹陷处, 待干燥( 如烘干: 80°C, 4 小时) 。 6.2 细刮腻子。砂平打磨后, 二次嵌腻子。待干燥( 如烘干: 80°C, 2 小时) 6.3 水磨: 用200#水砂纸砂磨( 未刮腻子处切勿水磨) , 待干燥。 6.4 补嵌腻子: 填平补齐, 待干燥。 6.5 细砂: 用400#水砂纸最后将工件仔细地砂磨光滑。 7. 干燥 7.1 烘干: 按本工艺守则及其它有关工艺守则规定的要求执行。 7.2 自然干燥: 根据天气、温度、环境、场地等情况, 进行自干控制。 8. 油漆 8.1 各类产品油漆的选用。 8.1.1 工矿产品及出口产品。 8.1.1.1 底漆: 环氧富锌底漆二度, 漆膜厚度30μ×2( 干膜) 。 8.1.1.2 中层漆: 环氧云铁中层漆二度, 漆膜厚度40μ×2( 干膜) 。 8.1.1.3 面漆: 聚氨酯面漆二度, 漆膜厚度40μ×2( 干膜) 。 8.2 颜色规定 8.2.1 若顾客无特别说明, 电阻箱用银灰色, 电缆卷筒、中心集电器、供电坑等用桔红色。 8.2.2 顾客对油漆颜色有特殊要求时: 8.2.2.1 顾客提供色卡或样板。
发黑(常温)工艺与检验通用规范(2007)
Q/SY 三一重工股份有限公司企业标准 Q/SY 1183-2007发黑（常温）工艺与检验通用规范 2007－07－20发布 2007－07－30实施三一重工股份有限公司发布
Q/SY 1183—2007 前言 本标准是根据三一重工股份有限公司产品加工特点和质量控制要求，参照G B/T 15519-2002《化学转化膜钢铁黑色氧化膜 规范和实验方法》标准相关内容编制的。 本标准由三一重工股份有限公司计划推进本部涂装部提出。 本标准由三一重工股份有限公司计划涂进本部涂装部负责起草和解释。 本标准由三一重工研究本院归口。 本标准是首次制订，本标准自2007年7月20日发布，自2007年7月30日起实施。 本标准主要起草人：申子平、申爱清。 I
发黑（常温）工艺与检验通用规范 1 范围 本标准规定了钢铁零部件涂装双组份底漆的工艺过程控制、质量控制及质量要求。 本标准规定了钢铁零件常温发黑的工艺过程控制、质量控制及质量要求。 本标准适用于工程机械产品有装配精度要求、不能电镀的机加工件或使用环境为油类环境的工件的表面防护。 2 规范性引用文件 下列文件中的条款通过本标准的引用而构成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB/T 1771-1991 色漆和清漆耐中性盐雾性能的测定 2 术语及定义 3.1 发黑 钢铁的氧化称发黑或发蓝。有高温与常温发黑之分。高温发黑膜的主要成分为Fe O4，常温发黑膜的主要成分为硒化铜（CuSe）。 3 4 工艺 4.1 工艺流程图 1
紧固件检验规范
出厂检验规范 1、引言 1.1本规范适用于本公司生产的标准紧固件的出厂检验 1.2每个紧固件都应当符合相应标准的全部规定，但这在大量生产中总是部可能的，根据紧固件的功能和应用，将全部符合标准的和不完全符合标准的紧固件截然分开是不必要的，也是不经济的。 2 引用标准 下列规范所包含的条文，通过在本规范中引用而构成为本规范的条文，本规范实施时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB196-81普通螺纹基本尺寸 GB197-81普通螺纹公差与配合 GB3103.1-82紧固件公差螺柱、螺钉和螺母 GB1237-88紧固件的标记方法 GB3098.1-82紧固件机械性能螺栓、螺柱和螺钉 GB3098.6-82紧固件机械性能不锈钢螺栓、螺钉、螺栓和螺母 GB90-85紧固件验收检查标志与包装 GB5779.1-86紧固件表面缺陷——螺栓、螺钉和螺栓——一般要求 3 尺寸检验要求 3.1 AQL的确定 3.1.1六角螺栓： a.本厂公差等级为B级，AQL分别为： 对边宽度、对角尺寸、螺纹通规、螺纹止规均为1.0;头下圆角半径 1.5;其他所有项目2.5. 3.1.3双头螺柱： a.当公差等级为B级，AQL分别为： 对边宽度、对角尺寸、螺纹通规、螺纹止规均为1.0;其他所有项目：2.5. 3．2检查比例（LQ10/AQL）的确定。 按生产者风险不大于5%的抽样方案定LQ10/AQL值为6.2（生产者风险等于5%） 3．3检查项目 3．3．1六角螺栓 a. B级公差等级的主要项目——对边宽度（S），对角尺寸（e），头下圆角半径rmin，螺纹通规，螺纹止规； c. B级公差等级的次要项目——头厚（K），无纹处直径（ds），螺纹长度（b），
通用工艺守则
1.操作者应仔细看清图纸与工艺文件中的各项说明，保持图纸与工艺文件的整洁和完整，并严格按照设计图纸、工艺规程和技术标准，进行零部件的加工，不得随意自行更改。 2.操作者按照工艺要求查看所借的夹、量、刃辅具是否符合工艺文件的要求，若有疑问，应立即与组长或车间施工员联系。 3.操作者应将夹、量、刃辅具分别整齐地放置在工具箱上或其他适当的地方，但不准直接放在机床上，并应妥善保管好，不得任意拆卸，改变原来形状或尺寸。 4.在加工前，操作者首先应检查毛坯，或上道工序加工和本工序有关的尺寸，以确定余量是否符合工艺要求。 5.操作者应按照工艺规程的定位基面安装零件；在装夹工件前应将工件和夹具清理干净。在定位基面处不得有铁屑、毛刺、污物及磕碰现象。 6.加工面已到成品尺寸，以后该加工面不再加工，加工后应达到工艺文件通用技术标准、部标或厂标有关规定的要求。 7.按工艺规程进行压紧，应注意压紧力的位置、大小和方向，用以增强刚性的各种辅助支承压紧后要注意防止变形和磕碰。 8.工件的首件检验，应在自由状态下进行，不得压紧在夹具上或机床工作台面上或其他压紧情况下检验，换刀后的首件应交检。 9. 对连续加工的工序或工步，为避免最后成批报废，操作者应分工序进行自检，并请检查员巡检。 10. 倒角与倒棱，沉割槽，都应按工艺规程加工，保证加工完成
后达到工艺或图纸要求。 11. 图纸中或工艺中未规定倒角倒棱的棱边处一律倒钝，一般情况应在加工有关方面时进行，如机械加工时无法倒钝，则最后由钳工倒钝。车内外螺纹时，口端都要倒成和螺距的大小及螺纹角度一样的成形角。零件倒毛刺应由操作者在本工序完成。 12.工件在各道工序加工后应由操作者保持清洁，到达无屑、无水、无脏物，并在适当的工位器具上存放整齐。经过研磨后的精密配合面必须洗净研磨剂。不立即进行下道工序加工的工件，加工面应采取防绣措施。 13.用磁力台吸住加工的各种工件，在加工后应该进行退磁。 14.工作前应首先检查机床各部位是否正常，机床应空运转5～10分钟，使转速逐渐增高，以消除传动部分的间隙，并保持良好的润滑状况，对于磨床磨头应点动和快速行程4～5次，工作台以最大行程往返10～20次。 15.操作者不私拆机的任何部件，在保险装置和安全罩拆下的情况下，严禁开车工作。 16.机床开动时不得擅离工作岗位，工作是时应严格遵守安全操作规程的规定，合理使用劳动保护用品。 17.用作精密加工的机床，严禁强力切削或进行粗加工，一般机床应按规定动作进行操作，杜绝野蛮操作。 18.严格遵守机床说明书中所规定的工件加工范围，不允许超规格，超负荷使用机床。
发黑检验规范

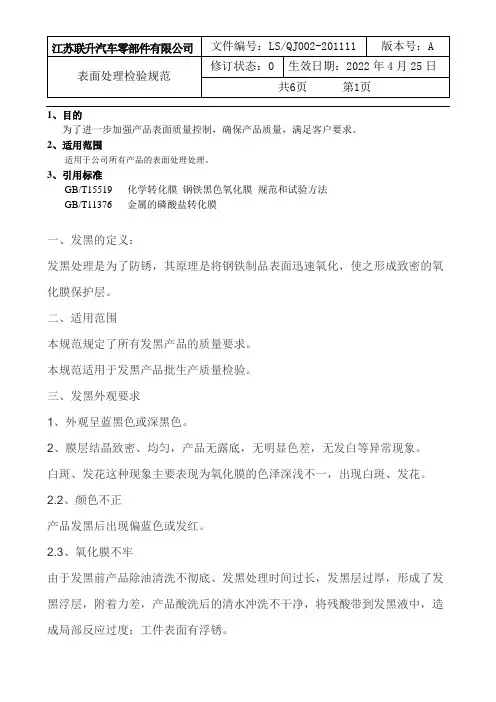

表面处理检验规范 共6页第1页 1、目的 为了进一步加强产品表面质量控制，确保产品质量，满足客户要求。 2、适用范围 适用于公司所有产品的表面处理处理。 3、引用标准 GB/T15519 化学转化膜钢铁黑色氧化膜规范和试验方法 GB/T11376 金属的磷酸盐转化膜 一、发黑的定义： 发黑处理是为了防锈，其原理是将钢铁制品表面迅速氧化，使之形成致密的氧化膜保护层。 二、适用范围 本规范规定了所有发黑产品的质量要求。 本规范适用于发黑产品批生产质量检验。 三、发黑外观要求 1、外观呈蓝黑色或深黑色。 2、膜层结晶致密、均匀，产品无露底，无明显色差，无发白等异常现象。 白斑、发花这种现象主要表现为氧化膜的色泽深浅不一，出现白斑、发花。2.2、颜色不正 产品发黑后出现偏蓝色或发红。 2.3、氧化膜不牢 由于发黑前产品除油清洗不彻底、发黑处理时间过长，发黑层过厚，形成了发黑浮层，附着力差，产品酸洗后的清水冲洗不干净，将残酸带到发黑液中，造成局部反应过度；工件表面有浮锈。
热处理检验规范 共6页第2页 2.4、锈斑 发黑改变产品颜色的原因是氧化反应，所以发黑后的产品需及时进行脱水封闭。如果发黑后的产品不及时浸油封闭，已活化的元素和空气继续反应，有时会出现变色现象。 四、环保性要求 产品发黑后要求：无毒，无异味，环保。 （发黑剂不得含有硒化物，亚销酸盐，铬等有毒化合物） 五、性能测试。 检验产品附着力和耐蚀性。 硫酸铜点滴法：每升溶液（去离子水）含硫酸铜30g、20℃、浸32秒。有发红(触铜斑点，锈点-有铜析出)现象则判定不合格！ 漆前磷化处理工艺、质量控制与检测方法！ 1、防锈磷化工艺 磷化工艺的早期应用是防锈，钢铁件经磷化处理形成一层磷化膜，起到防锈作用。经过磷化防锈处理的工件 防锈期可达几个月甚至几年（对涂油工件而言），广泛用于工序间、运输、包装贮存及使用过程中的防锈， 防锈磷化主要有铁系磷化、锌系磷化、锰系磷化三大品种。 铁系磷化的主体槽液成分是磷酸亚铁溶液，不含氧化类促进剂，并且有高游离酸度。这种铁系磷化处理温度 高于95℃，处理时间长达30min以上，磷化膜重大于10g/m2,并且有除锈和磷化双重功能。这种高温铁系 磷化由于磷化速度太慢，现在应用很少。 锰系磷化用作防锈磷化具有最佳性能，磷化膜微观结构呈颗粒密堆集状，是应用最为广泛的防锈磷化。加与 不加促进剂均可，如果加入硝酸盐或硝基胍促进剂可加快磷化成膜速度。通常处理温度80～100℃，处理时 间10～20min，膜重在7.5克/m2以上。 锌系磷化也是广泛应用的一种防锈磷化，通常采用硝酸盐作为促进剂，处理温度80～90℃，处理时间10～ 15min，磷化膜重大于7.5g/m2,磷化膜微观结构一般是针片紧密堆集型。 防锈磷化一般工艺流程：
紧固件检验规范标准
紧固件检验规 文件编号： 版次： 编制： 审核： 批准： 受控状态： 发布日期： 2011 年 7月 30 日实施日期： 2011 年 7月 30 日
紧固件检验规 1 目的 为了确保本公司采购的紧固件符合技术设计的要求，特制订本检验规，采购人员与检验人员需依此检验规进行采购和验收。 2 围 本检验规规定了本公司采购的各种标准紧固件（包括螺钉、螺栓、螺母、垫圈、自攻螺钉等）的技术要求、测试方法、验收规则。 3 职责 检验员：负责依据检验规及相关产品规格资料执行各项检验。 采购人员：负责依本规的质量要求进行产品的采购。 质量部经理：负责审批相关检验记录表，协调处理质量异常问题。 4 工作程序 4.1 操作者资格 经公司培训、考核合格，取得质量检验员任职资格，了解紧固件的相关术语及要求。 4.2 检测设备及工具 游标卡尺（0.02mm） 1 六角搬手 1套 4.3 测试条件 典型环境温度：；20℃—30℃ 典型环境湿度：30%—60% 4.4 检验项目、技术要求及测试方法 4.4.1 质量说明文件 目测法检查，要求送检产品应附有相应的“产品合格证”或“检测记录”。“检测记录”中测试数据应在其相应规允许围并结论合格。 4.4.2产品型号、数量 目测法检查，要求根据装相单中填写的规格型号和数量描述情况查验实物应与送检单描述一致。 4.4.3产品包装
目测法检查，要求产品、外包装完好无破损、无碰撞或淋雨现象，标识清晰。 4.4.4外观、性能技术要求、缺陷分类及测试方法 4.4.4.1外观表面质量、缺陷分类及测试方法 外观表面质量、缺陷分类及测试方法见表1。 序 号 检验项目技术要求 测试方法 及工具 缺陷分类 MAJ MIN 1 包装不允许混入其它不同品种、规格或半成品 目测法 √ 2 镀层有镀层产品镀层应完整、无漏镀、浮锈√ 3 表面 产品应清洁，无油污、金属屑、毛刺√ 无烂牙、螺纹异常√ 表面无裂缝、爆裂、在拐角上不允许有皱纹√ 不影响使用的凹痕（凹痕深度不得超过0.02d，最大值 为0.25mm） √ 4.4.4.2.1螺栓的技术要求、缺陷分类及测试方法 螺栓的技术要求、缺陷分类及测试方法见表2，外形图见图1。[本表包括六角头螺栓—C级(GB/T5780)、六角头螺栓全螺纹—C级(GB/T5781)、六角头螺栓（GB/T5782）] 膨胀螺栓的技术要求、缺陷分类及测试方法见表3。 序 号 检验项目技术要求 测试方法 及工具 缺陷分类 MAJ MIN 1 头部 对边 宽度 (S) 5780/ 5781 规格M5 M6 M8 M10 M12 M16 游标卡尺√ Max 8 10 13 16 18 24 Min 7.64 9.64 12.57 15.57 17.57 23.16 5782 Min 7.78 9.78 12.73 15.73 17.73 23.67 2 头部 厚度 (k) 5780/ 5781 Max 3.875 4.375 5.675 6.85 7.95 10.75 游标卡尺√min 3.125 3.625 4.925 5.95 7.05 9.25 5782 Max 3.65 4.15 5.45 6.58 7.68 10.18 Min 3.35 3.85 5.15 6.22 7.32 9.82 3 长度（L） ≤10 12～ 16 20～ 30 35～ 50 55～ 80 90～ 120 130～ 150 160～ 180 游标卡尺√±0.75 ±0.9 ±1.05 ±1.25 ±1.5 ±1.75 ±2 ±4 GB5780 GB5781
不锈钢容器制造通用工艺守则
1. 主题内容及适应范围 1.1本规程对不锈钢压力容器制造过程中的材料、各零部件和成品的组装程序、组装要求、质量检验、试验等做出通用规定。 1.2本守则如与设计、工艺文件相矛盾之处，应以设计、工艺文件为准。 1.3制造时，除引用标准和有关工艺守则外，还应符合设计图样的规定。 1.4本守则中引用的法规、标准、守则等如经修改，应以新的版本为准。 2. 引用标准 R0004《固定式压力容器安全技术监察规程》 150《压力容器》 151《管壳式换热器》 4710《钢制塔式容器》 4731《钢制卧式容器》 20584《钢制化工容器制造技术要求》 47015《钢制压力容器焊接规程》 21433《不锈钢压力容器晶间腐蚀敏感性检验》 3. 材料要求 3.1材料验收、保管按照《压力容器制造质量保证手册》及程序文件中材料质量控制的规定执行。 3.2不锈钢材料及零部件应防止长期露天存放、混料保管。要求按时投料、集中使用、随时回收、指定区域存放遮蔽保管。 3.3不锈钢与碳素钢等原材料有严格的隔离措施，搁置要稳妥，堆放要整齐，防止损伤(划痕、磕碰、压痕)和弯曲，散装的光亮板材应立放在15°斜度的木架上。 3.4设计图样要求对原材料进行抗晶间腐蚀试验复验的，其复验用试样的形状、尺寸、加工和试验方法，除设计图样另有规定外，应符合21433或设计图样规定的试验方法。 3.5制造压力容器用的不锈钢材料不得有分层，表面不允许有裂纹、结疤等缺陷。用于制造 有表面粗糙度要求的不锈钢板，应经80?100号砂头抛光后，再检查表面质量。 3.6不锈钢钢板表面允许存在深度不超过厚度负偏差之半的划痕、轧痕、麻点、氧化皮脱落后的粗糙等局部缺陷。 3.7经酸洗钝化供应的不锈钢材料表面不允许有氧化皮和过酸洗现象。 3.8不锈钢原材料和不锈复合钢板应按牌号、规格、炉号、批号分类存放，不锈钢材料上应有清晰的入库标识，应采用无氯、无硫记号笔书写，氯含量要w 25,也可用纸质标签粘贴 标识。 3.9钢板或另部件在吊运制作过程中应始终保持钢板表面的清洁，并防止磕碰划伤。 3.10深度超过规定应清除，清除打磨的面积应不大于钢板面积的30%，打磨的凹坑应与母 材圆滑过渡，斜度不大于1: 3。 3.11打磨后，如剩余厚度小于设计厚度，且凹坑深度小于公称厚度的5%或2 (取小者)， 允许不做补焊；如凹坑深度较深，剩余厚度仍满足上述要求，与设计部门联系协商解决。 3.12超出上述界限的缺陷应考虑补焊，但应符合以下要求： (1)低合金铬钼钢，单个修补面积小于或等于1002，总计面积小于或等于300 2或2% (取小者); (2)允许焊补深度不大于板厚的1/5。 (3)钢板边缘的分层长度如不大于25，可免于修补或清除；长度大于25，且深度大于1.5的分层均应打磨消除。打磨深度如不大于3，可免于焊补，否则焊补后使用；同一平面内，间距不大于板厚5%的分层，应作为连续的分层长度。 (4)钢板表面及坡口分层补焊应符合《焊接通用工艺守则》的规定。
发黑工艺流程
发黑工艺流程 Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998
发黑工艺流程 准备工件→除油→清洗→酸洗→清洗→发蓝→清洗→浸油→干燥→检验。 一.发蓝工艺配方及操作 1.准备工件检查待发蓝零件的质量：零件有装饰性要求时，其粗糙度应低于，一般应达到。工件表面不得有裂纹、磕伤、漆膜和金属镀层。表面锈蚀严重，有难以去掉的厚氧化皮的工件不宜发蓝。 2.除油除去工件黏附的油污，为酸洗做准备，在70~100℃状态下，工件在脱脂槽中煮西20~30min，油迹除净为止， 3.清洗除油之后在流动的清水中冲洗，去掉工件上的溶液。 4.酸洗为去掉工件的锈迹、氧化皮和活化工件表面，时间30s以上，氧化皮厚的工件，应酸洗至洁净，但工件不得被腐蚀，精密零件更应严格控制酸洗时间。 5.清洗先在热水中吸取酸液，再在流动清水中洗净酸液 6.发蓝工件入槽温度在125℃，出槽温度130℃，处理时间一般在 40min，根据具体情况做调整。零件放入槽液10~15min后，观察工件表面上色情况，及时调整溶液的浓度和温度。 7.清洗先在热水中吸取碱液，再在流动清水中洗净碱液。 8.干燥甩干、吹干活热风干燥。 9.浸油可以使用防锈油，也可以使用机械油，浸油温度根据油品的要求使用。普通机械油使用时加热温度在105~120℃，浸油时间2~5min。浸油结束之后甩干残油。 10.检验进行发蓝色泽均匀性的外观检查。
二．操作注意事项 1.操作中要穿戴好劳保用品。 2.配置发蓝溶液时，先在发蓝槽中加2/3容积的水，将需要量的NaOH放入金属箩筐中，然后吊入液面，不要全部进入，让NaOH缓慢融入水中。 3.发蓝工序中除油、酸洗、发蓝的每道工序结束之后都要有清洗工序，避免上道的残液带入下道工序的槽子中。 4.对于平面工件，尽量避免工件的平面接触，影响发黑膜厚，必要时采用工件吊装方式。 5.对于完成上油工序的工件返工，需要从除油开始；没有上油的工件，从酸洗工序开始就可以了。 6.连续生产时，发蓝槽液应该每周清理一次。 三．发蓝质量检验 1.膜的附着力检查，使用面纱用力擦拭工件表面不出现金属基体光泽为合格。 2.发蓝外观色泽要均匀，无花斑。
紧固件验收规范
紧固件验收规范 1.验收目的 为保证我公司外购紧固件符合技术要求，满足整机装配的需求，最终生产出合格的产品，对外购紧固件进行质量控制，根据GB/T90.1-2002《紧固件验收检查》，制定本规范。 2．适用范围 本规范为通用规范，主要适用于各种外购的紧固件，并包括客户财产，如螺栓、螺钉、螺柱和螺母，以及平垫圈、销、盲铆钉等等。其他紧固件，没有相应的专用验收规范的，可以参照本规范执行。否则，按照相应的专用验收规范执行。 3．验收规则 3.1 紧固件必须有发货清单、产品合格证、质量检验报告、第三方材质、机械性能等报告，非标准紧固件还必须有图纸，有批次号的还必须核对批次号，否则拒绝验收。 3.2 对于高强度螺栓需出具产品经100%目视检查和100%磁粉检验或其他无损检验的报告否则拒绝验收 3.3 紧固件的验收，在没有特殊规定的情况下，采取抽样检验的原则。 3.4 所有紧固件的入库检验由入库检验员负责，拉力试验、磁粉探伤等项目由其委托理化中心实施。 3.5 表面质量检验采用目测检验。 4.检验项目 4.1 所有紧固件型号必须与交检清单提供的型号相符。 4.2 表面质量 4.2.1紧固件表面无裂缝、裂纹、凹痕、切痕、皱纹、损伤，以及锈蚀、毛刺、磕碰伤等缺陷，具体可以参照GB/T5779.1-2000《紧固件表面缺陷螺栓、螺钉和螺柱一般要求》及GB/T5779.3-2000《紧固件表面缺陷螺栓、螺钉和螺柱特殊要求》。 4.2.2 交检过程中只要发现有一件裂纹，则该批次做退回处理。 4.2.3 紧固件表面电镀层或氧化层应均匀致密、完整光亮无色差。
4.2.4 紧固件的标志与包装按照GB/T90.2-2002《紧固件标志与包装》执行，标记方法按照GB/T1237-2000《紧固件标记方法》进行标记。 4.2.5紧表面质量检查采用抽样检验的方法，按照公司文件《抽样方案、判定准则ZG/NGC8.2.4-04》中规定的抽样检验用表加严检验方案实施。 4.3 尺寸特性 4.3.1 紧固件的各部分尺寸应符合图纸或相应的国家标准。 4.3.2紧固件的尺寸检验采用抽样检验的方法，按照公司文件《抽样方案判定准则ZG/NGC8.2.4-04》中规定的抽样检验用表的正常检验方法实施。 4.3.3 尺寸可以采用相应的量具进行检测，螺纹质量采用螺纹规进行检测。 4.4 表面探伤 4.4.1对于10.9级以上高强度螺栓，需对其进行表面探伤检验，按照《抽样方案、判定准则ZG/NGC8.2.4-04》中规定硬度检验的抽样方案实施。交检时，供应商必须提供磁粉探伤报告。检查员必须仔细检查抽样出的高强度螺栓的外观质量。 4.5 硬度、拉力试验 4.5.1批量提交有级别要求的（除市场零星采购外）紧固件，可以参照GB/T3098.1-2000《紧固件机械性能螺栓、螺钉和螺柱》中第8.4条（附录1）的规定进行硬度试验，其硬度值应符合附表1的规定。 4.5.2 圆柱销的硬度值，参照GB121-86的规定，35钢为28~38HRC，45钢为38~ 48HRC。 4.5.3 对销、螺母、挡圈和8.8级及8.8级以下螺栓等需要进行硬度检查的产品，以每次送货各种规格的总数为一批次，按照千分之二比例抽取做硬度检查，将抽检数量分配到各种规格，同时要保证每种规格至少抽取1件。 4.5.4 螺栓入库理化检验时需要进行硬度和拉力试验，因该俩项检查均为破坏性检验，根据标准不继续使用。 4.5.5 供应商按照同炉原材料、同炉热处理（连续炉在不变更工艺的前提下以一个班次为一炉）进行组批，批量不得大于5000件。 4.5.6 供应商高强度螺栓（10.9级和12.9级）按照上条对产品进行标识，检计处对同一批次随机抽取8件进行硬度试验。 4.5.7 对高强度螺栓（10.9级12.9级）还需要取硬度最高和最低的2件交理化
焊接工艺通用工艺守则知识分享
焊接工艺通用工艺守 则
1.主题内容与适用范围 1.1本标准规定了压力容器主要承压元件焊条电弧焊、埋弧焊以及焊缝返修的基本要求和操作规则,常压容器的焊接可参照执行。 1.2 本标准适用于碳素钢、低合金钢、奥氏体不锈钢制D1、D2类压力容器的焊接(不包括有色金属的焊接)。 1.3本守则如与设计文件相矛盾之处，应以设计文件为准。 1.4焊接时，除符合GB150、GB151、JB4710、JB4731、《固定式压力容器安全技术监察规程》和本守则外，还应符合图样的规定。 1.5本守则中引用的法规、标准、守则等如经修改，应以新的版本为准。 2.引用标准 TSGR0004《固定式压力容器安全技术监察规程》 GB150 《压力容器》 GB151 《管壳式换热器》 JB4710 《钢制塔式容器》 JB4731 《钢制卧式容器》 HG20584 《钢制化工容器制造技术要求》 NB/T47015《压力容器焊接规程》 NB/T47014《承压设备焊接工艺评定》 NB/T47016《承压设备产品焊接试件的力学性能检验》 TSG Z6002—2010《特种设备焊接操作人员考核细则》 GB/T21433《不锈钢压力容器晶间腐蚀敏感性试验》 HG20583《钢制化工容器结构设计规定》
GB985《气焊、手工电弧焊及气体保护焊缝坡口的基本形式及尺寸》 GB986《埋弧焊焊缝坡口的基本形式和尺寸》 3. 焊接材料 3.1 焊接材料包括焊条、焊丝、焊剂、钢带、气体、电极和衬垫等。 3.2 焊接材料应有产品质量证明书，并符合相应标准的规定，按照材料验收程序进行验收与复验，合格后方可使用。 3.3 焊条药皮应均匀、表面无气孔、没有明显的裂纹、脱皮现象，并存放在干燥的仓库内，要求温度≥5℃、相对湿度≤60%，使用前对焊条按规定温度应进行烘干和保温，烘干后的焊条应放在保温筒内，随用随取，低氢型焊条一般在常温下4h后应重新烘干，烘干次数不宜超过三次，对于焊工退回的焊条，库管员要做好标识，并按牌号、规格、代号存放，使用前应进行烘干，对于二次烘干的焊条应在焊条夹持端的截面用记号笔涂黄色标记，对于第三次烘干的焊条应在焊条夹持端的截面用记号笔涂红色标记。 3.4焊条、焊丝、焊剂及气体的选用应根据NB/T47015规定或图样规定进行选择，对于非受压元件或图样中未注明的焊材可按下列原则选用。 3.4.1低碳钢、低合金钢焊接应按母材抗拉强度等级选用相应强度等级的焊材，不同强度的低碳钢、低合金钢焊接应按强度较低一侧母材要求选择焊材，即按“低匹配”原则。 3.4.2不锈钢焊接一般应选用与母材金属化学成份相近的焊接材料，不锈钢与碳素钢、低合金钢之间的焊接一般选用铬镍含量高于奥氏体母材的焊接材料焊接。 3.5 焊工应根据焊接要求选用相应焊机，并注意直流焊机的极性连接。 4. 焊工及其钢印 4.1从事压力容器焊接作业的人员（以下简称焊工），应当按照TSG Z6002—2010《特种设备焊接操作人员考核细则》规定考核合格，取得相应项目的《特种设备作业人员证》后，方能在有效期间内担任合格项目范围内的焊接工作；
五金紧固件检验规范
五金紧固件检验规范 1 主题内容与适用范围 本标准规定了五金紧固件的技术要求、检验项目、抽样与检验方法。 本标准适用于电子、电信用五金紧固件成品的检验。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文，本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB196-81普通螺纹基本尺寸 GB197-81普通螺纹公差与配合 GB3103.1-82紧固件公差螺柱、螺钉和螺母 GB1237-88紧固件的标记方法 GB3098.1-82紧固件机械性能螺栓、螺柱和螺钉 GB3098.2-82紧固件机械性能螺母 GB3098.4-82紧固件机械性能细牙螺母 GB3098.6-82紧固件机械性能不锈钢螺栓、螺钉、螺栓和螺母 GB90-85紧固件验收检查标志与包装 GB5779.1-86紧固件表面缺陷——螺栓、螺钉和螺栓——一般要求 GB5779.2-86紧固件表面缺陷——螺母——一般要求 3 尺寸检验要求 3.1 AQL的确定 3.1.1六角螺母： a.当机械性能等级≥8级时，AQL分别为： 对边宽度1.0;对角尺寸1.0;螺纹通规 1.5;螺纹止规 2.5;其他所有项目2.5. b.当机械性能等级<8级时，AQL分别为： 对边宽度对角尺寸及螺纹通规均为1.5;螺纹止规2.5;其他所有项目4.0. 3.1.2六角螺栓：a.当公差等级为A、B级时，AQL分别为： 对边宽度、对角尺寸、螺纹通规、螺纹止规均为1.0;头下圆角半径 1.5;其他所有项目 2.5. b．当公差等级为C级时，AQL分别为： 对边宽度、对角尺寸、螺纹通规、螺纹止规均为1.5;其他所有项目4.0. 3.1.3双头螺柱：a.当公差等级为A、B级时，AQL分别为： 对边宽度、对角尺寸、螺纹通规、螺纹止规均为1.0;其他所有项目：2.5. b.当公差等级为C级时，AQL分别为： 对边宽度、对角尺寸、螺纹通规、螺纹止规均为1.5;其他所有项目4.0. 3．2检查比例（LQ10/AQL）的确定。 按生产者风险不大于5%的抽样方案定LQ10/AQL值为6.2（生产者风险等于5%） 3．3检查项目 3．3．1六角螺母
【压力管道】安装通用工艺守则
目录 1．主题内容与适用范围 (2) 2．施工准备 (2) 3．管材及压力管道元件控制规定 (2) 4．管道预制 (3) 5．管道焊接 (4) 6．管道安装 (4) 7．压力试验 (8) 8．吹扫与清洗 (10) 9．防腐绝热施工控制 (10) 10．压力管道计量器具安装 (10) 11．工程验收交接 (11) 1
1、主题内容与适用范围 本守则规定了压力管道安装过程中主要工艺应遵守的基本规则。 本守则适用于本公司GC2级压力管道（工业管道）的安装。 2、施工准备工作 2.1 技术准备 2.1.1 施工图纸及技术文件应齐全，施工图纸应由相应的设计资质的设计单位盖章认可。项目责任人组织有关施工人员学习施工图纸和技术文件，并准确掌握图纸和技术文件的各项要求。必要时，需进行设计交底。 2.1.2 明确压力管道安装所应执行的施工规范及验评标准。 2.1.3 明确压力管道的材质和标准。其中包括：主要压力管道元件、管子的材质和力学性能及其制造标准，各种材料均应有相应的质量证明书（合格证），并按相应标准检查、验收合格。 2.1.4由安装单位工艺责任工程师主持，设计单位、建设单位及有关部门参加图纸会审，并做好图纸会审记录，由会审单位会签。 2.1.5 管道安装施工前，应编制工程项目施工组织设计或施工方案，经技术负责人批准后实施。同时应填写《特种设备安装改造维修告知书》向当地质量技术监督部门办理书面告知手续。2.1.6 项目责任人和相关质控责任人向施工班组进行安装技术交底和安全技术交底。 2.1.7 工艺技术人员绘制必要的管路单线图。 2.2 项目、部门的各项规章制度已健全，人员职责分明。 2.3 施工机具和人员已落实，配置合理。 2.4 施工现场和预制场所三通一平已完成（路通、水通、电通、场地平整）。 3. 管材及压力管道元件的规定 3.1 管材及压力管道元件必须具有取得相应许可证的制造厂质量证明书，其质量不低于国家现行标准的规定。 3.2 管材及压力管道元件的材质、规格、型号、质量应符合设计文件的规定，并应按国家现行标准进行外观检验，不合格者不得使用。 3.3 合金钢管材及压力管道元件应采用光谱分析或其他方法对材质进行复验，并应做好标记。合金钢阀门的内件材质应进行抽查，每批（同制造厂、同规格、同型号、同时到货）按10％抽查，但抽查数量不少于1个。 3.4 管材及压力管道元件应妥善保管，不得混淆或损坏，其标记应明显清晰。材质为不锈钢、有色金属的管道组成件不得与碳素钢混淆。暂时不能安装的管子，应封闭管口。 3.5管道上的阀门应按所执行的施工和验收规范的条款要求进行壳体压力试验和严密性试验。 3.6 安全阀应按设计文件规定的开启压力调试，调压时应力应稳定。 3.7 管材及压力管道元件的管理控制还应符合《材料管理控制程序》的规定。
工件的发黑质量与检测
工件的发黑质量与检测 使用钢铁发黑剂发黑工件，其工艺材料和发黑机理与传统的碱性发黑有本质的不同，所以发黑后工件的耐腐蚀性能测试要有相应手段。目前，国家尚无规定的检测标准，所以供鉴碱性发黑的检测方法和涂装防腐技术的检测技术相结合来进行，以求得较全面的检测效果。 发黑后的工件外观要求光亮美观。在40W日光灯光源下工件离开日光灯500毫米处，观察表面发黑膜应均匀一致，呈深黑色且有光泽。 发黑后工件沉积层与基体结合力要求有优异的牢固度。待工件干透后，用于（或棉纱）擦拭不脱色，不出现金属光泽为合格产品，亦可用落砂法冲刷检测。 发黑后工件的防锈性与耐蚀性能是靠表面有机沉积膜的包复封闭起主要作用的，其效果优于碱性发黑若干倍，可用5%的盐雾试验来测定，即在35℃温度1千克的压力下连续喷雾3小时，表面无锈为合格产品。没有盐雾试验设备的厂家，亦要延用3%的标准NaCl溶液做浸渍检验。 发黑工件的耐腐蚀性能检测我们推荐采用德国的DIN50938规定的方法检验，即用5%的草酸溶液滴到发黑件的表面，8分钟无腐蚀斑点为合格。 致密度的情况，延用3%硫酸铜浸渍的方法来测试，即待工件干透后，将试样直接浸入3%的硫酸铜溶液中，最低时间不少于1分钟为合格，实际可达数分钟。 表面沉积层的厚度可用S-200型扫描电子显微镜实测，一般情况因工件的加热温度不同与溶液的浓度不同而有差异，亦可用电磁式测厚仪器做无损检测来确定实际厚度 发黑后工件的防锈性与耐蚀性能是靠表面有机沉积膜的包复封闭起主要作用的，其效果优于碱性发黑若干倍，可用5%的盐雾试验来测定，即在35℃温度1千克的压力下连续喷雾3小时，表面无锈为合格产品。没有盐雾试验设备的厂家，亦要延用3%的标准NaCl溶液做浸渍检验 一、发黑的定义： 发黑处理是为了防锈，其原理是将钢铁制品表面迅速氧化，使之形成致密的氧化膜保护层。 （多数发黑工艺均含有硒化物,硒化物昂贵且有剧毒,长期使用势必造成环境污染,而且尚存在工艺不稳定,溶液沉淀多,发黑层与基体金属结合力差等缺点,以致这些工艺目前在国内尚未全面推广应用。目前是确保是一种无毒?稳定?膜层性能优良的钢铁发黑工艺.）
标准紧固件检验标准
标准紧固件检验标准 xxxxxxx设备有限公司 IQC-XX 标准紧固件检验标准 编制审核批准日期 1. 修订记录 版本号修订人/部门修订日期修订内容备注 标准紧固件包括各种螺栓、螺钉、螺母等标准件。 2. 一般性检查 (按S-3级, AQL=2.5) 2.1 查随货技术资料质量证明书～证明该标准符合标准要求和订货合同证明书应包括: A 供方名称或厂标, B 制造依据的标准, C 精度级别, D 表面处理方法。 2.2 外观检查 A 抽查是否有等级钢印标志 a) 性能等级为4.6、5.6及?8.8级的螺栓、螺钉必须标志, b) 性能等级为5级及?8级的螺母必须标志, c) 螺纹直径?5mm的螺栓、螺钉、螺母才需要标志。 B 螺钉表面: 表面应光洁、平整、无毛刺、无锈斑、无缺牙、无烂牙～镀层不得有起泡、脱落或锌 白等缺陷～厚度应满足规定要求。
3. 尺寸检查(按S-3级～AQL= 2.5) 依据相关的国标或技术要求进行检查 A. 对螺栓、螺钉及螺母～应检查螺纹大小径、螺纹导入长度、螺距～同时使用相应的螺 纹规止通规进行检测, a) 电镀前的螺栓、螺钉应使用公差等级为6g螺纹环规检查～电镀后的螺栓、螺钉应使 用公差等级为6h螺纹环规检查, b) 电镀前的螺母应使用公差等级为6G螺纹止通规及塞规检查～电镀后的螺母应使用公 差等级为6H螺纹止通规及塞规检查, Page 1 of 2 Rev. : 2 xxxxxxx设备有限公司 IQC-XX 标准紧固件检验标准 c) 螺栓、螺母、螺钉通规检查须每个螺纹能顺利通过才合格～止规检查最多 只能通过 两个螺纹才合格。 B. 对自攻螺钉类～按标准要求进行螺纹尺寸检测:螺纹外径、末端外径、螺纹导入长度、螺距。 4. 性能检查 A. 硬度检查,每批抽3Pcs试验～按Ac/Re=0/1判定, a) 根据实际情况～对大于或等于M8的螺栓、螺钉、螺母直接在洛氏硬度计上测试即可, b) 有机械性能等级要求时～按对应的国标或图纸进行检验,未作要求时,螺栓、螺钉必
压力容器筒体制造通用工艺守则102
压力容器制造、检验通用工艺规程文件编号Q/PV-Q-3-102-2003 第 1 版 筒体制造通用工艺规程第0 次修改修改日期： 第 1 页共8 页 1总则 1.1 本守则依据GB150—1998《钢制压力容器》和GB151—1999《管壳式换热器》标准，以及《压力容器安全技术监察规程》99版，结合我厂设备及技术力量，编制的压力容器筒体制造通用工艺守则。 1.2 由于压力容器种类较多，各种类型之间要求各不相同，因此，本守则若同产品设计或工艺文件有矛盾时，应以产品设计图样设计要求或工艺文件规定为准。 1.3 操作工人必须熟悉图样和工艺文件，对本岗位所使用的设备结构性能和操作规程必须了解。 1.4 筒体焊缝必须由持证合格焊工施焊。 2 材料 2.1 制造筒体用的材料质量及规格应符合《容规》第10条国标、部标及相应的国家标准、行业标准有关的规定，并具有质量证明书，材料上明显部位有清晰、牢固的钢印标志或其他标志。 2.2 属下列之一的主要受压元件材料应复验 2.2.1 设计图样要求复验的； 2.2.2 用户要求复验的； 2.2.3 制造单位不能确定材料真实性或材料的性能和化学成分有怀疑的； 2.2.4 钢材质量证明书注明复印件无效或不等效的。 2.3 需要代用的材料，原则上应事先取得原设计单位出具的设计更改批准文件。 2.4 制造筒体的钢板表面不得有严重锈蚀或裂纹、斑疤、夹层等影响强度的缺陷。 2.5 严禁使用未经检验或检验不合格的材料。 3 筒体加工 3.1 领料 3.1.1 领料人员应根据领料单、图样、工艺过程卡，核对材料规格，材质标记，并在工艺过批准: 审核：编制： 2003.08.15实施
常用紧固件采购规范
表单编号：****
图1 六角头螺栓基本尺寸标记代号常见螺母基本尺寸标注代号（如下图2）及其含义： 图中：e:对角宽度； D:螺纹基本大径（公称直径）； m:螺母高度； m':扳拧高度； s:对边宽度。 图2 六角螺母尺寸标记代号常见螺纹标记示例及其含义（如下图3）： 图3 普通螺纹标记示例及其含义
各标准关于产品尺寸标注有不同要求，以国标GB/T 1237-2000为例，规定如下： 完整标记： 紧固件的完整标记形式如下图4： 图4 紧固件完整标记 标记简化原则： .1类别（名称）标准年代号及其前面的“-”允许全部或部分省略。年代号的标准应以现行标准为准。 .2标记中的“-”允许全部或部分省略；标记中“其他直径或特性”前面的“×”允许省略。但省略后不应导致对标记的误解，一般以空格代替。 .3当产品标准中只规定一种产品型式、性能等级或硬度或材料、产品等级、扳拧型式及表面处理时，允许全部或部分省略。 .4当产品标准中规定两种及其以上的产品型式、性能等级或硬度或材料、产品等级、扳拧型式及表面处理时，应规定可以省略其中的一种，并在产品标准的标记示例中给出 省略后的简化标记。 标记示例： 外螺纹件： .1螺纹规格d=M12、公称长度l=80mm、性能等级为级、表面氧化、产品等级为A级的六角头螺栓的标记： 螺栓 GB/T 5782—2000-M12× (完整标记) .2螺纹规格d=M12、公称长度l=80mm、性能等级为级、表面氧化、产品等级为A级、的六角头螺栓的标记： 螺栓 GB/T 5782 M12×80 (简化标记) .3螺纹规格d=M6、公称长度l=6mm、长度z=4mm、性能等级为33H级、表面氧化的开槽盘头定位螺钉的标记： 螺钉 GB/T 828—1988-M6×6×4-33H-O (完整标记) .4螺纹规格D=M6、公称长度l=6mm、长度z=4mm、性能等级为14H级不经表面处理的开槽盘头定位螺钉的标记： 螺钉 GB/T 828 M6×6×4 (简化标记) 内螺纹件：
