建筑工程通风管道吊装安装技术要求

1、工艺流程：

测量放线→风管底标高安装尺寸核定→支吊架制作并防腐→支

吊架安装→通风管道起吊→通风管道安装

工艺管道安装施工方案-

H B D J/ 广西贵港甘化股份有限公司热能中心节能降耗技改工程工艺管道施工方案编制人：日期：年月日审核人：日期：年月日审批人：日期：年月日湖北省电力建设第一工程公司贵港甘化技改工程项目经理部 { 2017年月日

目录一、工程概况： (1) 二、编制依据 (1) 三、主要工程量 (1) 四、施工部署： (2) 施工规划： (2) 劳动力计划： (2) 施工机械计划 (3) 检测仪器计划 (3) 辅助用料： (4) 五、施工工艺要求： (5) 施工工序 (5) 施工前的准备工作 (5) 材料的验收 (6) 阀门检验： (6) 管道预制 (7) 管道的焊接 (8) 焊接检验 (11) 支、吊架安装 (12) 管道的安装 (12) 管道的压力试验 (13) 六、管道防腐： (16) 管道防腐的范围： (16) 表面除锈： (16) 防腐涂层： (16) 七、质量保证措施 (16) 质量措施 (16) 质量控制点： (18) 八、特殊气候条件下的施工 (19) 九、安全管理及保证措施： (19)

一、工程概况：本工程为华西能源工业股份有限公司EPC项目，项目位于广西省贵港市，本工程为技改项目，建设规模为新建一台65t/h生物质循环流化床锅炉(型号:HX65/型)和一台65t/h蔗渣锅炉(型号:HX65/型)、一台15MW背压式汽轮机；以及相应的配套辅机、附属设备和相关系统管道。本工程主要工艺管道系统有：主蒸汽管道、主给水管道、工业水管道、除氧给水管道、疏水及排污系统管道、压缩空气管道、锅炉本体管道、化水系统管道等，管道施工图纸由华蓝设计（集团）有限公司设计。二、编制依据本方案编制依据以下资料：本工程施工合同、会议纪要和相关资料。《电力建设施工技术规范第5部分:管道及系统》DL 《火力发电厂焊接技术规程》 DL/T 869-2012 《钢制承压管道对接焊接接头射线检验技术规范》 DL/T 821-2002 《火力发电厂水汽化学监督导则》 DL/T 561-95 《涂装前钢材表面锈蚀等级和除锈等级》《电力建设施工质量验收及评价规程》 DL/T 华蓝设计（集团）有限公司的设计图纸三、主要工程量主要工作量

风管安装施工方案

第一章工程概况 1.1 概述此工程为铜陵有色铜冶炼工艺技术改造（“双闪”厂区工程）配料与运输风管安装工程，由中国瑞林工程技术有限公司设计，施工地点在冶炼区配料与运输厂房内。主要工作量如下表： 1.2 编制依据

1.2.1 《通风与空调工程质量验收规范》GB50243-2002 1.2.2 《通风管道技术规程》JGJ141-2004 1.2.3 《工业金属管道工程施工及验收规范》GB50235-97 1.2.4 《现场设备、工业管道焊接工程施工及验收规范》GB50236-98 1.2.5 施工图纸及厂家技术要求 1.3 施工准备 1.3.1 图纸会审，仔细的消化图纸的内容，了解工艺流程，对图纸上不理解的问题，要询问设计单位的设计人员。 1.3.2 检查土建工程与管道相关的项目是否合格及存在的问题。 1.3.3 与管道连接的机械设备已找正合格，并已紧固。 1.3.4 施工人员已到位。 1.3.5 材料及设备已到位。第二章施工方法 2.1 施工工序 2.2 管道卷管及弯头制作 2.2.1 管道卷管及弯头制作应分类登记加工件的长度、弯头等管件的种类和形式，并根据图纸的技术要求加工。 2.2.2 管道卷管要依据《通讯管道技术规程》执行。 2.2.3 卷管制作管径的误差应控制在：1、2mm厚钢板为0.5mm；2、4mm厚钢板为1mm。弯头制作角度误差应不大于2°。 2.2.4 卷管制作的焊接用二氧化碳气体保护焊，其焊接应遵循《工业管道焊接工程施工及规范》中规定的要求执行。 2.3 支吊架安装 2.3.1 风管主管安装应将支架先安装好，支吊架的安装以图纸为依据，根据现场

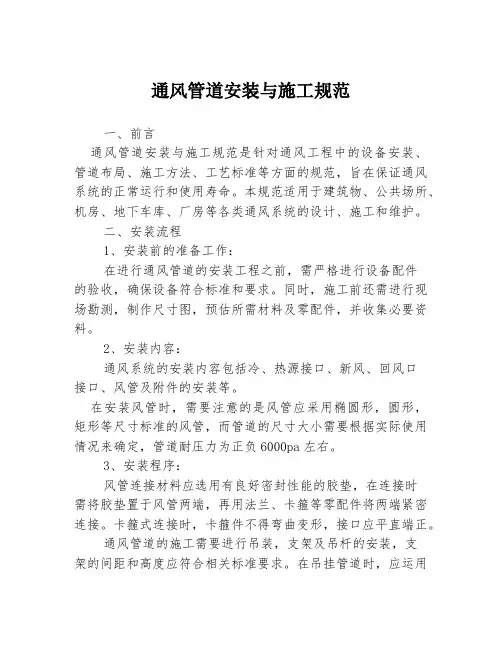

通风管道安装跟施工规范

1、风管制作 ①金属风管制作 ②非金属风管制作 2、风管安装 ①一般性风管安装 1）送、排风风管 2）防排烟系统风管 ②特殊风管安装 1）不锈钢风管 2）铝板风管 3）防爆系统风管 4）净化系统 5）复合材料风管 6）无机玻璃钢系统风管 1、风管制作 1.2风管种类 ①金属风管 -镀锌钢板风管（俗称白铁皮） -薄钢板风管（俗称黑铁皮风管） -不锈钢板风管 -铝板风管 ②非金属风管 -机玻璃钢风管 -无机玻璃钢风管 -硬聚氯乙烯板风管 -超级风管：又称玻璃纤维风管1.3金属风管制作

①圆形风管制作（略） ②矩形风管制作 1.3.1 矩形风管制作钢板制矩形风管的常用规格/mm 1.3.2 风管厚度对照表注：1、排烟系统风管板厚度可按高压系统 2、特殊除尘系统钢板厚度应符合设计要求 1.3.3不锈钢板厚度对照表

1.3.4 铝板风管厚度对照表 1.3.5 风管加固 ①当矩形风管边长大于或等于630mm和保温风管边长大于或等于800mm，且其管段长度大于1200mm时均应采取加固措施。对边长小于或等于800mm的风管。宜采用楞筋、楞线的方法加固。 ②当中压和高压风管的管段长度大于1200mm时，应采用加固框的形式加固。 ③高压风管的单咬口缝应有加固补强措施 ④当风管的板材厚度大于或等于2.0mm时，加固措施的范围可放宽。风管加固示意图：（a）风管壁滚槽 (b)风管壁棱线 (630~1200) (630~1200) (c)角钢加固 (大于1200) 2. 风管安装一、送、排风管安装 2.1风管连接（1）法兰连接：风管和风管，风管与部件、配件（弯头三通、异径管）可采用法兰连接，为使风管的法兰用料规格统一和通用化，风管法兰的规格按下表所示：法兰螺栓及铆钉的间距，低压和中压系统风管应小于或等于150mm；高压系统风管应小于或等于100mm。矩形法兰的四角处应高螺孔，铆钉也应尽量靠近四角处。

工艺管道及设备安装施工方案

项目工艺专业施工方案 *************** 有限公司

XXXX 年X 月工艺专业施工方案一、工程概况及特点： *******项目B厂区是一条生产****的生产线，整个工程主要包括工艺生产线部分和公用工程部分。涉及的工艺主要有********的生产工艺，每个工艺过程均由工艺设备、管线和公用工程配套设备、管线组成；项目独立的公用工程部分包括锅炉房及其配套设施、压空站、变电站、机修、中心理化室、电信及自控管理室等。 ******项目包括的工房多，工房分布较广，几乎每个工房均由多个专业组成，专业间相互联系较密切，不同工房的工作内容千差万别。工艺专业的工作内容包括工房内的安装和外线管道的安装，工房内的安装工作为设备安装和工艺管道的安装，外线的安装主要为室外溶剂管和送药管的安装工作。二、施工所采用的规程、规范及相关技术标准 1、各工房工艺专业施工图和室外部分工艺专业施工图； 2、项目工艺专业安装总说明； 3、建筑工程施工质量验收规范(GB50242-2002); 4、压缩机、风机、泵安装工程施工及验收规范( GB50275-98)； 5、现场设备、工业管道焊接工程施工及验收规范( GB50236-98); 6、工业金属管道工程质量检验评定标准(GB50184-93)； 7、工业设备及管道绝热工程质量检验评定标准(GB50185-93)。三、主要施工工程量 1、室内施工工程量

2、室外施工工程量四、施工要求及方法、步骤 1. 设备安装前检查设备外观、规格、焊缝、附件、管口方位是否符合设计要求，有无损坏，相关的技术资料，合格证书是否齐全。 2. 核对设备基础尺寸，地脚螺栓预留孔尺寸，标高是否符合工艺定位尺寸，清除地脚螺栓预留孔中地油污、碎石、泥土、积水；清洗地脚螺栓的螺纹和螺母；凿平放置垫铁部位的表面。 3. 按施工图和有关建筑的轴线及标高线，划定设备安装的基准线。 4. 确定设备的吊装点，核算吊装梁的承载载荷，选用强度足够的吊装机具，钢丝绳，卡环。 5. 吊装设备时只能在设备支耳或吊装环上固定吊环，不得在工艺接管上固定吊环，设备就位应符合施工图设计方位和标高。 6. 确定设备找正、调平的定位基准面、线或点，设备的找正，调平均应在给定的测量位置上进行检验，可选择在设备上应为水平或铅垂直的主要轮廓面；复检时不得改变原来测量的位置。 7. 在找正、调平设备时可米用垫铁，应符合各类机械设备安装规范，安装在金属结构上的设备调平后，垫铁应与金属结构用焊焊牢。 8. 埋设预留孔中的地脚螺栓，地脚螺栓在预留孔中保持垂直，无倾斜，地脚螺栓任一部分离孔壁的距离应大于15mm，地脚螺栓底端不应碰孔底。 9. 进行预留孔地脚螺栓之间的灌浆采用细碎石混凝土，强度应比基础的混凝土强度高一级。 10. 待地脚螺栓预留孔的混凝土达到强度的75%以上按地脚螺栓各螺栓的拧紧力应均匀。 11. 在原设备找正、调平测量的位置上进行复检精度，保证安装精度。五.机械设备、工艺管道安装机具

通风管道安装施工工艺

一、施工准备 (一) 作业条件 1、一般排风机系统和空调系统的安装，要在建筑物围护结构施工完，障碍物已清理，地面无杂物的条件下进行。 2、对空气洁净系统的安装，应在建筑物内部安装部件的地面做好，墙面已抹灰完毕，室内无灰尘飞扬或有防尘措施的条件下进行。 3、一般除尘系统风管安装宜在厂房的工艺设备安装完或设备基础己确定，设备连接器、罩体方位已知的情况下进行。 4、检查现场预留孔洞位置、尺寸应符合图纸要求，每边比实际截面大100mm 。 5、作业地点要有相应的辅助设施，如梯子、架子、安全防护、消防器材，并有施工员的技术、质量、安全交底。 (二) 材料要求 1、各类板材、管材等应有质量证明文件(包括出厂合格证、质量合格证明及检测报告等)和产品清单。 2、风管成品不允许有变形、扭曲、开裂、孔洞、法兰脱落、开焊、漏铆、漏打螺栓孔等缺陷。 3 、安装的阀体消声器、罩体、风口等部件应检查调节装置是否灵活，消声片、油漆层有无损伤。 4 、安装使用的材料：螺栓、螺母、垫圈、垫料、密封条、自攻螺钉、拉铆钉、电焊条、各种帆布、无纺布、射钉、膨胀螺栓等应符合产品质量要求。 (三) 施工机具手锤、电锤、手电钻、手锯、电动双刃剪、砂轮锯、角向磨光机、台钻、电气焊具、扳手、改锥、手剪、倒链、高凳、大绳、尖冲、射钉枪、刷子等。六、质量要求 (一) 风管系统安装工作(送、排风，防排烟，除尘系统) 质量要求符合《通风与空调工程施工质量验收规范》(GB50243-2002)的规定。表6-21 续表一 1 风管系统安装

(二)风管系统安装工程(空调系统) 质量要求符合《通风与空调工程施工质量验收规范》(GB50243-2002)的规定。表6-22 (三)风管系统安装工程(净化空调系统) 质量要求符合《通风与空调工程施工质量验收规范》(GB50243-2002)的规定。表6-23 续表项序

压力管道安装施工方案70828

压力管道安装方案编制：审核：审批：中国机械工业建设集团有限公司二0一三年三月

目录一. 工程概况二. 编制依据三. 施工工序四. 管道施工安装及检验五. 管道系统压力试验六．严密性试验七. 安全措施及文明施工

一、工程概况本项目位于郑州市经济技术开发区工业用地内，为广州风神汽车有限公司郑州分公司20万台套汽车零部件项目驻厂零部件车间及综合站房工程。总建筑面积17718㎡。本次监检内容涉及两台储气罐、两台空压机、六个过滤器及车间站房压缩空气管道。管道设计压力0.8Mpa，使用压力0.6Mpa，耐压试验压力1.2Mpa. 二、二、编制依据（一）GB50235-97《工业金属管道工程施工及验收规范》（二）GB50236-98《现场设备、工业管道焊接工程施工及验收规范》（三）GB50316-2000《工业金属管道设计规范》（四）GB50231 《机械设备安装工程施工及验收规范》（五）GB50275 《压缩机、风机、泵安装工程施工及验收规范》（六）GB50093 《工业自动化仪表工程施工及验收规范》（七）GB7231-2003 《工业管路的基本识别色、识别符号和安全标志》（八）劳部发（1996）140号《压力管道安全管理及监察规定》及解析（九）中华人民共和国国务院令第393号《建设工程安全生产管理条例》（十）甲方提供的施工图纸、相关要求及施工现场条件三、施工工序施工准备→技术准备→机具准备→材料准备→方案编制→技术交底→管段划线切割→坡口加工→管段组装→材料标识→管线试压→防腐→管口吹扫→质量检验→气密试验→交工验收四、管道安装施工及检验（一）施工准备工作 1. 技术准备 1.1. 开工前须办理好开工告知，经有关部门审批通过后方可施工。 1.2. 了解熟悉图纸、技术资料及有关标准、规范。 1.3. 认真察悉现场编制施工方案，做好深化设计，并做好与设计单位、建设单位的技术交底工作。

风管制作安装注意事项

风管制作1、风管制作 1.2风管种类 ①金属风管 -镀锌钢板风管（俗称白铁皮） -薄钢板风管（俗称黑铁皮风管） -不锈钢板风管 -铝板风管 ②非金属风管 -机玻璃钢风管 -无机玻璃钢风管 -硬聚氯乙烯板风管 -超级风管：又称玻璃纤维风管 1.3金属风管制作 ①圆形风管制作（略） ②矩形风管制作矩形风管制作钢板制矩形风管的常用规格/mm 风管厚度对照表风管及配件钢板厚度（mm）

注：1、排烟系统风管板厚度可按高压系统 2、特殊除尘系统钢板厚度应符合设计要求 1.3.3不锈钢板厚度对照表不锈钢板风管与配件板材厚度(mm) 铝板风管厚度对照表铝板风管和配件材料厚度(mm) 风管加固 ①当矩形风管边长大于或等于630mm和保温风管边长大于或等于800mm，且其管段长度大于1200mm时均应采取加固措施。对边长小于或等于800mm的风管。宜采用楞筋、楞线的方法加固。 ②当中压和高压风管的管段长度大于1200mm时，应采用加固框的形式加固。 ③高压风管的单咬口缝应有加固补强措施 ④当风管的板材厚度大于或等于时，加固措施的范围可放宽。风管加固示意图：（a）风管壁滚槽 (b)风管壁棱线 (630~1200) (630~1200) (c)角钢加固 (大于1200) 2. 风管安装一、送、排风管安装 2.1风管连接（1）法兰连接：风管和风管，风管与部件、配件（弯头三通、异径管）可采用法兰连接，为使风管的法兰用料规格统一和通用化，风管法兰的规格按下表所示：法兰螺栓及铆钉的间距，低压和中压系统风管应小于或等于150mm；高压系统风管应小于或等于100mm。矩形法兰的四角处应高螺孔，铆钉也应尽量靠近四角处。圆形风管法兰（mm）

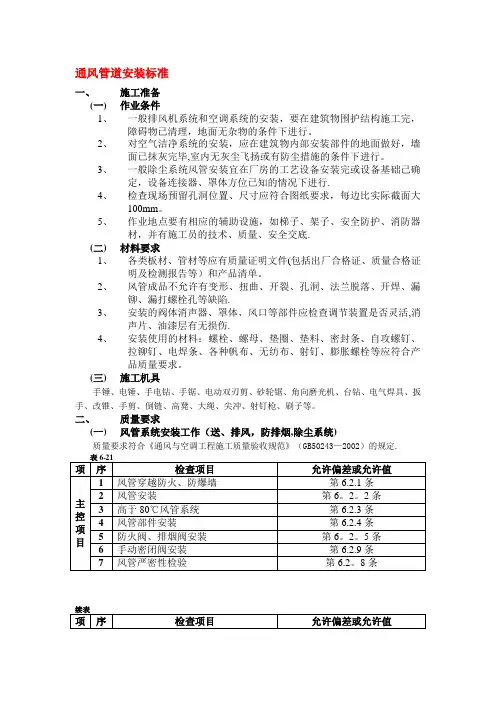

通风管道安装标准

通风管道安装标准一、施工准备 (一)作业条件 1、一般排风机系统和空调系统的安装，要在建筑物围护结构施工完，障碍物已清理，地面无杂物的条件下进行。 2、对空气洁净系统的安装，应在建筑物内部安装部件的地面做好，墙面已抹灰完毕，室内无灰尘飞扬或有防尘措施的条件下进行。 3、一般除尘系统风管安装宜在厂房的工艺设备安装完或设备基础己确定，设备连接器、罩体方位已知的情况下进行。 4、检查现场预留孔洞位置、尺寸应符合图纸要求，每边比实际截面大100mm。 5、作业地点要有相应的辅助设施，如梯子、架子、安全防护、消防器材，并有施工员的技术、质量、安全交底。 (二)材料要求 1、各类板材、管材等应有质量证明文件(包括出厂合格证、质量合格证明及检测报告等)和产品清单。 2、风管成品不允许有变形、扭曲、开裂、孔洞、法兰脱落、开焊、漏铆、漏打螺栓孔等缺陷。 3、安装的阀体消声器、罩体、风口等部件应检查调节装置是否灵活，消声片、油漆层有无损伤。 4、安装使用的材料：螺栓、螺母、垫圈、垫料、密封条、自攻螺钉、拉铆钉、电焊条、各种帆布、无纺布、射钉、膨胀螺栓等应符合产品质量要求。 (三)施工机具手锤、电锤、手电钻、手锯、电动双刃剪、砂轮锯、角向磨光机、台钻、电气焊具、扳手、改锥、手剪、倒链、高凳、大绳、尖冲、射钉枪、刷子等。二、质量要求 (一)风管系统安装工作(送、排风，防排烟，除尘系统) 质量要求符合《通风与空调工程施工质量验收规范》(GB50243-2002)的规定。续表

质量要求符合《通风与空调工程施工质量验收规范》(GB50243-2002)的规定。质量要求符合《通风与空调工程施工质量验收规范》(GB50243-2002)的规定。

工艺管道安装施工方案80999

HBDJ/SGFA-QJ-NO.002 广西贵港甘化股份有限公司热能中心节能降耗技改工程工艺管道施工方案编制人：日期：年月日审核人：日期：年月日审批人：日期：年月日湖北省电力建设第一工程公司贵港甘化技改工程项目经理部 2017年月日

目录一、工程概况： (1) 二、编制依据 (1) 三、主要工程量 (1) 四、施工部署： (2) 4.1施工规划： (2) 4.2劳动力计划： (2) 4.3施工机械计划 (3) 4.4检测仪器计划 (3) 4.5辅助用料： (4) 五、施工工艺要求： (5) 5.1施工工序 (5) 5.2施工前的准备工作 (5) 5.3材料的验收 (6) 5.4阀门检验： (6) 5.5管道预制 (7) 5.6管道的焊接 (8) 5.7焊接检验 (11) 5.8支、吊架安装 (12) 5.9管道的安装 (12) 5.10管道的压力试验 (13) 六、管道防腐： (16) 6.1管道防腐的范围： (16) 6.2表面除锈： (16) 6.3防腐涂层： (16) 七、质量保证措施 (16) 7.1质量措施 (16) 7.2质量控制点： (18) 八、特殊气候条件下的施工 (19) 九、安全管理及保证措施： (19)

一、工程概况：本工程为华西能源工业股份有限公司EPC项目，项目位于广西省贵港市，本工程为技改项目，建设规模为新建一台65t/h生物质循环流化床锅炉(型号:HX65/5.29-IV1型)和一台65t/h蔗渣锅炉(型号:HX65/5.29-IV2型)、一台15MW背压式汽轮机；以及相应的配套辅机、附属设备和相关系统管道。本工程主要工艺管道系统有：主蒸汽管道、主给水管道、工业水管道、除氧给水管道、疏水及排污系统管道、压缩空气管道、锅炉本体管道、化水系统管道等，管道施工图纸由华蓝设计（集团）有限公司设计。二、编制依据本方案编制依据以下资料： 2.1本工程施工合同、会议纪要和相关资料。 2.2《电力建设施工技术规范第5部分:管道及系统》DL 5190.5-2012 2.3《火力发电厂焊接技术规程》DL/T 869-2012 2.4《钢制承压管道对接焊接接头射线检验技术规范》DL/T 821-2002 2.5《火力发电厂水汽化学监督导则》DL/T 561-95 2.6《涂装前钢材表面锈蚀等级和除锈等级》GB892 3.1-4 2.7《电力建设施工质量验收及评价规程》DL/T 5210.1-8 2.8华蓝设计（集团）有限公司的设计图纸三、主要工程量主要工作量

厂房通风空调与排气管道设计安装验收标准

厂房通风空调与排气管道施工方案 1,目的: 保证厂房通风空调与排气管道设计安装验收在长安新科统一化,标准化,符合国家与行业要求,消除潜在风险,确保使用效果. 2, 适用范围: 本章适用于华东电子厂房通风与排气、排水工程中，使用的金属、非金属风管与复合材料风管或风道的加工、制作质量的检验与验收。 3, 参考文件 GB50243-2002/GB50073-2001/FEIC-026 4,风管设计制作设计要求：所有相关工程施工前，必须提供详细的施工设计图纸及负荷核算书，并经SAE 相关工程师确认。施工过程如需变更设计，必须提供相关变更说明及图纸并取得SAE方面认可。 4.1材料的选择所有风管材料包括附件，进场时应提供相应的产品合格证书，经SAE确认审查后方可使用。使用场合：

镀锌铁皮（白铁皮）：一般无特殊要求场合的空调通风及除尘风管；双面蓝色烤漆铁皮：用于室外风管、水管保护层及设备防雨逢。不锈钢板：用于排放溶剂气体及其它非酸碱性弱腐蚀性气体等通风管道；室外空调管道优先采用；调节风阀优先采用不锈钢材料。 PP/PVC管材：用于排放酸碱强腐蚀性气体风管。 4.2 风管的规格及材料厚度要求通风管道规格的验收，风管以外径或外边长为准，风道以内径或内边长为准。通风管道的规格宜按照下表4.1.4-1, 4.1.4-2的规定。圆形风管应优先采用基本系列。非规则椭圆型风管参照矩型风管，并以长径平面边长及短径尺寸为准。

金属材料风管的厚度应不低于如下规定: 直径D或大边长b mm 风管钢板厚度 mm 圆形风管矩形风管除尘风管中低压系统高压系统

高中低压不锈钢板风管板材厚度(mm)

风管管道安装施工工艺

风管管道施工工艺 1.定位放线质量控制点----（1）按照图纸和土建预留孔洞进行丝杆支架的定位放线，丝杆水平距离不超过1.5M；（2）丝杆标高统一高度，根据现场风管走向灵活调整。 2.焊接丝杆质量控制点----（1）焊缝应饱满，满焊，除去焊渣后做好防腐处理；（2）丝杆宽度根据风管宽度灵活调整，宽出风管15-20cm即可，如保温应考虑到保温层厚度。 3.角铁打孔，安放角铁质量控制点----（1）孔洞大小为螺母大小，一般用台钻或手钻，不得使用氧焊烧孔；（2）角铁方向一致，做好防腐处理。

4.风管的拼接质量控制点----（1）密封条在拐角处应搭接好，紧贴风管内遍粘牢，不得拉紧，防止蹦起；（2）风管拼接时螺丝应十字交叉安装，不得一次到位拧死，螺母朝向一致，卡箍应卡死，不得轻易晃动。 5.风管的安装质量控制点----（1）先主管后支管，法兰边不得在墙洞里面（美观考虑，风管的接缝边统一朝上）；（2）管道井安装时风管垂直，距墙15CM---20CM，支架距离不超过3M一个；（3）室外屋顶风管安装时，墙洞做好防水处理，风管缝隙用中性密封胶封堵。

6.阀门的安装。 (1)安装阀门时，阀门调节装置应设置在便于操作的部位；(2)防火阀安装时，阀门四周留有一定建筑空间便于检修；(3)防火阀温度熔断器一定要安装在迎风侧；(4)防火阀安装完成前后试一下阀门扳手是否灵活；(5)防火阀应单独吊装支架； 7.风机的安装 (1)风机的基础要求水平、坚固，且基础高度≥200mm；(2)风机与风管采用软管(柔性材料且不燃烧)连接，长度不宜小于200mm不宜大于300mm；(3)风机的钢支架必须固定在混凝土基础上，风机其钢支架与基础之间必须增加橡胶减振垫；(4)风机出口的管径只能变大、不能变小，最后出风口要安装防虫网，偏向上出风时须增加风雨帽。

工艺管道安装施工方案

H B D J/S G F A-Q J-N O.00 2 广西贵港甘化股份有限公司热能中心节能降耗技改工程工艺管道施工方案编制人：日期：年月日审核人：日期：年月日审批人：日期：年月日湖北省电力建设第一工程公司贵港甘化技改工程项目经理部 2017年月日

目录一、工程概况： 0 二、编制依据 0 三、主要工程量 0 四、施工部署： (1) 4.1施工规划： (1) 4.2劳动力计划： (1) 4.3施工机械计划 (1) 4.4检测仪器计划 (2) 4.5辅助用料： (3) 五、施工工艺要求： (4) 5.1施工工序 (4) 5.2施工前的准备工作 (4) 5.3材料的验收 (4) 5.4阀门检验： (4) 5.5管道预制 (5) 5.6管道的焊接 (6) 5.7焊接检验 (8) 5.8支、吊架安装 (9) 5.9管道的安装 (9) 5.10管道的压力试验 (11) 六、管道防腐： (13) 6.1管道防腐的范围： (13) 6.2表面除锈： (13) 6.3防腐涂层： (13) 七、质量保证措施 (13) 7.1质量措施 (13) 7.2质量控制点： (15) 八、特殊气候条件下的施工 (16) 九、安全管理及保证措施： (16)

一、工程概况：本工程为华西能源工业股份有限公司EPC项目，项目位于广西省贵港市，本工程为技改项目，建设规模为新建一台65t/h生物质循环流化床锅炉(型号:HX65/5.29-IV1型)和一台65t/h蔗渣锅炉(型号:HX65/5.29-IV2型)、一台15MW 背压式汽轮机；以及相应的配套辅机、附属设备和相关系统管道。本工程主要工艺管道系统有：主蒸汽管道、主给水管道、工业水管道、除氧给水管道、疏水及排污系统管道、压缩空气管道、锅炉本体管道、化水系统管道等，管道施工图纸由华蓝设计（集团）有限公司设计。二、编制依据本方案编制依据以下资料： 2.1本工程施工合同、会议纪要和相关资料。 2.2《电力建设施工技术规范第5部分:管道及系统》DL 5190.5-2012 2.3《火力发电厂焊接技术规程》 DL/T 869-2012 2.4《钢制承压管道对接焊接接头射线检验技术规范》 DL/T 821-2002 2.5《火力发电厂水汽化学监督导则》 DL/T 561-95 2.6《涂装前钢材表面锈蚀等级和除锈等级》 GB892 3.1-4 2.7《电力建设施工质量验收及评价规程》 DL/T 5210.1-8 2.8华蓝设计（集团）有限公司的设计图纸三、主要工程量主要工作量

07通风管道安装工程

一、施工准备（一）作业条件 1、一般排风机系统和空调系统的安装，要在建筑物围护结构施工完，障碍物已清理，地面无杂物的条件下进行。 2、对空气洁净系统的安装，应在建筑物内部安装部件的地面做好，墙面已抹灰完毕，室内无灰尘飞扬或有防尘措施的条件下进行。 3、一般除尘系统风管安装宜在厂房的工艺设备安装完或设备基础己确定，设备连接器、罩体方位已知的情况下进行。 4、检查现场预留孔洞位置、尺寸应符合图纸要求，每边比实际截面大100mm。 5、作业地点要有相应的辅助设施，如梯子、架子、安全防护、消防器材，并有施工员的技术、质量、安全交底。（二）材料要求 1、各类板材、管材等应有质量证明文件（包括出厂合格证、质量合格证明及检测报告等）和产品清单。 2、风管成品不允许有变形、扭曲、开裂、孔洞、法兰脱落、开焊、漏铆、漏打螺栓孔等缺陷。 3、安装的阀体消声器、罩体、风口等部件应检查调节装置是否灵活，消声片、油漆层有无损伤。 4、安装使用的材料：螺栓、螺母、垫圈、垫料、密封条、自攻螺钉、拉铆钉、电焊条、各种帆布、无纺布、射钉、膨胀螺栓等应符合产品质量要求。（三）施工机具手锤、电锤、手电钻、手锯、电动双刃剪、砂轮锯、角向磨光机、台钻、电气焊具、扳手、改锥、手剪、倒链、高凳、大绳、尖冲、射钉枪、刷子等。二、质量要求（一）风管系统安装工作（送、排风，防排烟，除尘系统）质量要求符合《通风与空调工程施工质量验收规范》（GB50243-2002）的规定。表6-21

二风管系统安装工程空调系统质量要求符合《通风与空调工程施工质量验收规范》（GB50243-2002）的规定。表6-22 （三）风管系统安装工程（净化空调系统）质量要求符合《通风与空调工程施工质量验收规范》（GB50243-2002）的规定。

工艺管道安装施工方案(加油站)

施工方案

目录1．工程概况 2．编制依据 3．施工准备 4．施工步骤方框图 5．材料检验 6．管道安装 7．焊接及焊缝检验 8．管道系统试验 9．质量控制与管理 10．安全与文明施工 11．交工验收 12．施工进度计划表

１工程概况本工程为安装工程，设计新制作新油罐及工艺管道，由我公司承建的工程加油部分工艺管道，按新设计图内容，加油区由四个油罐及4台加油机组成。２编制依据 2.1相关技术文件 2.2 GBJ235-82 《工业管道工程施工及验收规范》（金属管道篇） 2.3 GBJ236-82 《现场设备、工业管道焊接工程施工及验收规范》 2.4 SHJ501-85 《石油化工剧毒、易燃、可燃介质管道工程施工及验收规范》 3 施工准备 3.1 由项目部工程部组织施工人员进行技术交底 , 熟悉业经会审的施工图纸及施工验收规范和有关的技术文件 , 提出完整的材料计划和措施用料计划 , 由质安部进行安全交底及教育。 3.2 施工机具的准备及人员配备。

3.2.1 需准备的施工机具如下表：

3.2.2 施工人员：钳工： 1 人电焊工： 6 人

气焊工： 1 人起重工： 2 人电工： 1 人普工： 2 人安全员： 1 人质检员： 1 人技术员： 1 人施工队长： 1 人 3.2.3 现场做好三通一平 , 建好临时设施。 3.2.4 各工种人员必须通过上岗前培训工作 , 对参加施工的焊工进行资格审查 , 必须有劳动部门颁发的相应项目的合格证。 3.2.5 技术员将技术要求和要领向施工班组交底。 4 施工步骤方框图 5 材料验收 5.1 管子、管件、阀门及板材必须具有制造厂的质量合格证明书，对材料的质量有异议时，应经复验合格后，方可使用；管子、管件、阀门在安装前，应按设计要求核对其规格、材质、型号，并进行外观检查，不得有裂纹、缩孔、夹渣、折迭、重皮等缺陷，锈蚀或凹陷不

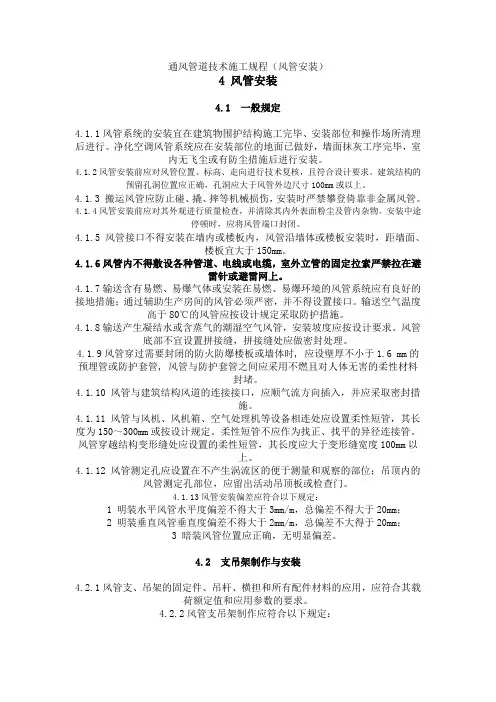

通风管道安装

技术交底记录 2008年10月施管表5 15日

技术交底记录 2008年10月 15日施管表5

续表项序检查项目允许偏差或允许值一般项目 1 风管系统安装第6.3.1条 2 无法兰风管系统安装第6.3.2条 3 风管安装的水平、垂直质量第6.3.3条 4 风管的支、吊架第6.3.4条 5 非金属风管安装第6.3.5条 6 复合材料风管安装第6.3.6条 7 风阀的安装第6.3.8条 8 净化空调风口的安装第6.3.12条 9 真空吸尘系统安装第6.3.7条 10 风口安装允许偏差位置和标高不应大于10mm 水平度不应大于3/1000 垂直度不应大于2/1000 三、工艺流程四、操作工艺 (一)按设计要求并参照土建基准线找出风管标高 (二)制作吊架及高吊点 1、标高确定后，按照风管系统所在的空间位置，确定风管支、吊架形式。 2、风管支、吊架的制作图参照《建筑设备施工安装图集》 (91SB6)的用料规格和做法制作。 3、吊点的设置：交底单位接收单位交底人接收人技术交底记录 2008年10月 15日施管表5工程名称节能大厦分部工程给水排水与采暖工程分项工程名称通风管道安装施工单位中天宝业集团

（1）预埋件法： ①前期预埋：一般由预留人员将预埋件按图纸坐标位置和支、吊架间距，牢固固定在土建结构钢筋上。 ②后期预埋：在砖墙上埋设支架：根据风管的标高算出支架型钢上的表面离地距离，找到正确的安装位置，打出80mm×80mm 的方洞。洞的内外大小应一致，深度比支架埋进墙的深度大30～50mm。打好洞后，用水把墙洞浇湿，并冲出洞内的砖屑。然后在墙洞内先填塞一部分1:2水泥砂浆，把支架埋入，埋入深度一般为150～200mm。用水平尺校平支架，调整埋入深度，继续填塞砂浆，适当填塞一些浸过水的石块和碎砖，便于固定支架。填入水泥砂浆时，应稍低于墙面，以便土建工种进行墙面装修。在楼板下埋设吊件：确定吊卡位置后用冲击钻在楼板上打一透眼，然后在地面剔一个300mm长、深20mm的槽。将吊件嵌入槽中，用水泥砂浆将槽填平(如图6-13)。（2）膨胀螺栓法：特点是施工灵活、准确、快速，如图6-14所示。 (三)安装吊架按风管的中心线找出吊杆敷设位置，单吊杆在风管的中心线上，双吊杆可以按托盘的螺交底单位接收单位交底人接收人

工艺管线管道施工方案

保证项目管道安装工程的施工质量和满足工程进度要求，特编制本方案。本方案用以指导张家港孚宝仓储二期B 工程项目内CNF 承担的所有碳钢（CS ）、不锈钢（SS ）等材质管道的安装施工。本方案适用于孚宝项目二期B 工程CNF 承担的所有管道安装工程的施工。 3、编制依据本方案编制依据的施工技术规范和标准为： 1）、GB50235-2005 《工业金属管道工程施工及验收规范》 2）、GB50236-2005 《现场设备工业管道焊接工程施工及验收规范》 3）、GB50184-93 《工业金属管道的检查及评定标准》 4）、GB3323-87 《射线检查的方法及胶片分类》 5）、7042E-PP-K371-022 孚宝项目现场质量控制文件（管道） 6）、7042E-QCP-K371-6300 孚宝项目现场质量控制文件（焊接） 7）、7042E-000-STC-1390-00 孚宝项目管道支架标准 8）、7042E-000-JSD-1300-01 孚宝项目管道材料规范（设计规范） 9）、7042E-QCP-K371-1383 孚宝项目弹簧支架现场质量控制文件 10）7042F-PP-K317-024 孚宝项目现场管道检查和试验工作程序 11）SH3501-2002 《石油化工有毒、可燃介质管道工程施工及验收规范》张家港孚宝仓储有限公司液体化工仓储二期B 工程坐落在张家港物流保税区东区内,总产值约1.4亿元人民币，建设单位为张家港孚宝仓储有限公司，设计单位为浙江省天正设计工程有限公司，监理单位为上海金申工程建设监理有限公司。本项目管道的材质为碳钢、不锈钢，管道口径规格较多，碳钢最小为φ21，最大为φ325；不锈钢最小为φ21，最大为φ273；主要安装区域为新老码头和12#、4#、3#罐区域内的设备、管道安装。 1、目的 2、适用范围 4、工程概况

通风管道工程量计算规则规范

通风管道工程量计算规则规范通风管道工程量计算规则规范，如何计算通风管道工程量？“小蚂蚁算量工厂”认为，通风管道工程是暖通工程中的一部分，安装工程算量造价时会经常遇到，那如何计算通风管道工程呢？又怎样把通风管道工程量计算的很精准？下面小蚂蚁算量工厂来说说自己的经验吧。 1、风管工程量计算，不分材质均以施工图示风管中心线长度为准，按风管不同断面形状（圆、方、矩）的展开面积计算，以平方米计量。 ①、圆形风管展开面积，不扣除检查孔、测定孔、送风口、吸风口等所占面积，咬口重叠所占面积，咬口重叠部分也不增加。 ②风管长度计算，一律以施工图所示中心线长度为准，包括弯头、三通、变径管、天圆地方管件长度。支管长度以支管中心线与主管中心线交接点为分界点。风管长度不包括部件所占长度，其部件长度值见下表：序号部件名称部件长度 1 蝶阀150 2 止回阀300 3 密闭式对开多叶调节阀210 4 圆形风管防火阀D+240 5 矩形风管防火阀B+240

注：D为风管外径，B为方风管外边高。 ③、风管制作与安装定额包括：弯头、三通、变径管、天圆地方等管件及法兰、加固框和吊架、托架、支架的制作与安装。未计价材料计算了钣材料，而法兰和支架、吊架、托架按定额规定计算其价值后，还要计算其材料数量，并按规格、品种列入材料汇总表中。风管制作与安装定额不包括：过跨风管的落地支架制作安装。落地支架以"千克"计量,使用第九篇《通风空调工程》定额第七章设备支架子目。 ④、净化通风管道及部件制作与安装，工程量计算方法与一般通风管道相同，用相应定额。但是零部件安装要计算净化费，按相应部件子目安装基价的35%作为净化费，其中人工费占40%。对净化管道与建筑物缝隙之间所作的精华密封处理，按实计算费用。 ⑤、塑料风管、管件制作需要热煨，其木制胎具时，按一等枋材计价摊销。当风管工程量在30平方米以上时，摊销0.06M3/10M2；30平方米以下的按0.09 M3/10M2。 ⑥、当风管、管件、部件、非标准设备发生场外运输时，在场外生产的施工组织设计方案必须经过审批，其运输费按下方法计算：运费＝车次数×车核定吨位×吨千米单价×里程车次数＝加工件总质量/车次核定吨位×装载系数装载系数：非标准设备及通风部件为０.７；通风管及关件

(完整版)通风管道施工方案

通风工程施工方

案目录第一章：编制依据第二章：工程概况第三章：施工准备第四章：施工部署第五章：施工方案第六章：工期及保证措施第七章：质量保证措施第八章：成品保护措施第九章：施工机具及劳动力计划第十章：安全文明施工保证措施第十一章：配合施工措施

第十二章：竣工后回访及保修措施第一章编制依据 1、施工图纸及有关设计文件选用的标准图集 2、《建筑工程施工质量验收统一标准》GB50300-2001 3、《建筑给排水及采暖工程施工质量验收规范》 GB50242-2002 4、《通风与空调工程施工质量验收规范》GB50243-2002 5、《建筑工程施工工艺规程》DBJ14-032-2004 第二章工程概况上海柏斯置业有限公司，复地北桥城东块项目288号楼商业E2地下室建筑面积约为2500平米，通风系统：地下室的楼梯间为独立的送风系统，地下车库和变配电室设机械排烟系统。楼梯间正压送风机设于屋顶，

地下层的合用前室正压送风机设于本层，地下层合用前室设多叶送风口，地下层车库的机械排烟与平时的机械排风合为一个系统，补风采用机械补风和自然补风相结合的方式。地下室车库内风机均设在风机房内，风机的进出口设消音器，风管均为镀锌铁板制作，沿地下室顶棚铺设。第三章施工准备一、施工条件施工用电用水已满足要求。现场道路：畅通工程通讯：施工自备二、技术准备 1、进一步完善施工图纸，组织施工技术人员按施工图纸及业主要求，精心编制详细合理的施工方案报业主、监理审批。

2、组织技术人员认真查看施工图纸及图纸中采用的有关标准，认真与设计单位进行图纸交底和会审。 3、按会审后的设计图纸编制施工进度计划和材料供应计划。 4、编制作业指导书和更详细的成品保护措施。 5对安装处、土建处进行技术交底和安全交底。 6项目部组织机构对劳动力和机械设备配置。 7、与业主签订施工合同，明确各自的权利义务。 8、根据公司质量保证体系的要求，编制项目质量计划和关键的作业指导书。三、施工用水、电施工用水、由贵公司协助我公司解决，用电根据现场情况，由建设单位提供电源。四、器材及材料准备工程中标、签订合同后，项目技术负责人立即组织有关人员在两日内编制出各种用料、成品、未成品计划及各种机械设备和器材需用量计划，对施工所用的材料制定质量验收计划并进行检验。提前做好各种原材料的检验、试验工作，并按建设单位的要求和开工日期积极筹备、分期分批组织进场。

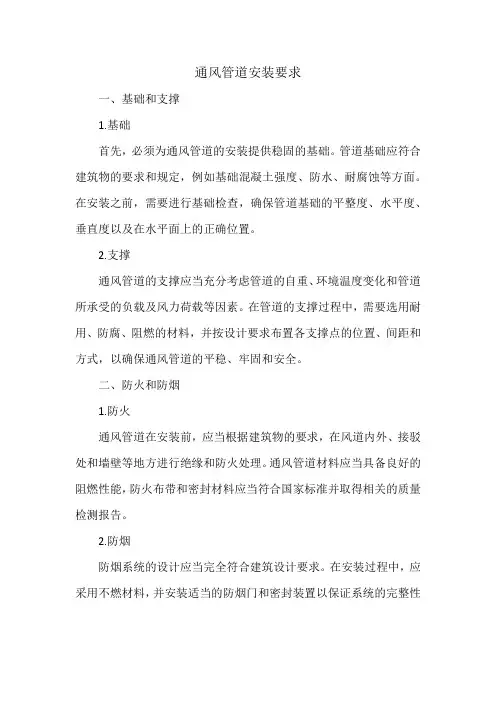

(整理)通风管道安装要求

通风管道安装质量要编制：张海芳求质量安全保证部 2003.7.28

根据《通风与空调工程施工质量验收规范》GB50243-2002要求，对通风空调系统安装质量进行控制。 1. 管道吊架距法兰距离不小于20 mm ，柔性短管长度为150-250mm 。金属软管及非金属软管长度不得大于2 m ，并不应有死弯或塌凹。 2. 主风管吊架距风口、插接管的距离应不小于200mm 。 3. 风管法兰螺栓孔间距（中低压送风不大于150 mm ，高压送风距离不大于 100 mm ）。

4.防火阀及排烟阀与防火隔墙距离不大于200 mm。 5.风管弯头处、三通处、阀门处、必须单独加吊架、悬吊风管管道长度超过 20 m，应加防晃支架且不得少于一个。 6.通风管道吊架距不保温风管边缘为30 mm，距保温管道保温层边缘距离为 30 mm。

7.风管保温应平整，法兰处必须单独保温，法兰保温材料应与管道一致。 8.风管水平度为3‰，垂直度2‰，总偏差不得大于20 mm。 9.风口水平度3‰，垂直度2‰。风口应转动灵活，不得有明显划痕与板面接触严密。

10.安装隔振器的地面应平整，风机各组减振器压缩量应均匀，压缩量偏差不大于2 mm，减振器不得被基础抹死。 11.风管与法兰压边宽度应为6-9 mm，接触严密并顺直。 12.非金属风管法兰连接，法兰螺栓间距不大于120 mm，法兰间距均匀，法兰平整，法兰垫片厚度为3-5 mm。

13.玻璃钢风管长度超过20米时，应加固定支架不得少于一个，玻璃钢风管长度超过20米时应按设计要求加伸缩节。 14.风管穿伸缩缝处应采用软连接，软管长度不小于伸缩缝宽度加100mm。 15.风管保温材料为岩棉时保温应采用铁角包装带,打包带间距为0.6-0.7m。

工艺管道安装工程施工方案

工艺管道安装工程施工方案内部编号：（YUUT-TBBY-MMUT-URRUY-UOOY-DBUYI-0128）

中海石油天野化工6万吨/年聚甲醛树脂工程工艺管道安装焊接施工方案编制：审核：审定：批准：中化二建聚甲醛项目部

目录 1、工程概况 2、编制依据 3、施工前的技术准备 4、材料验收、发放及保管 5、管道加工 6、管道焊接 7、管道安装 8、与传动设备连接的管道 9、阀门安装 10、支、吊架安装 11、质量保证措施 12、质量保证体系 13、安全保证措施及文明施工 14、安全用电 15、劳动力组织 16、主要施工机具 17、环境保护措施

1、工程概况我公司承揽的中海石油天野化工公司聚甲醛项目：聚甲醛装置、甲醛装置、液体化罐区、脱盐水装置、循环水装置、空压制氮、冷冻站、工艺及供热外管等装置。其材质为00Cr19Ni10、 00Cr17Ni14Mo2、0Cr18Ni9、15CrMo、20#、Q235B等。根据本工程介质为易燃易爆、腐蚀性大、毒性大，而且在室温时就产生凝结、变质和聚合而堵塞等特点，对管道焊接要求严、焊缝酸性钝化要求高、管道清洁度要求高。为此要求我们在施工过程中要严把质量关，每道工序、每个环节都要按本方案和在外国专家的指导下认认真真去做，确保试车投料一次成功。 2、编制依据成达公司提供的工艺管道施工图纸及有关规定《工业金属管道工程施工及验收规范》GB50235-97 《现场设备、工艺管道焊接工程施工及验收规范》GB50236-98 《石油化工施工安全技术规程》SH3505-99 《建筑工程施工现场供电安全规范》GB50194-93 《化工企业静电设计规程》HG/T20675-1990 《钢制压力容器焊接规程》JB/T4709-2000 《工业金属管道工程质量检验评定标准》GB50184-1993 根据本工程流程和介质的特性 3、施工前的技术准备施工前，应认真进行图纸会审，并对施工班组进行详细的技术交底。

通风风管施工安装方案

一编制依据本施工方案依据工程设计图纸、设计变更及现行相关规范、公司手册进行编写。相关规范、手册见下表所示：表1.1-1 标准规范清单二施工安排 1 、工程的各项施工目标 1.1 进度目标争取在××年×月×日前完成合同范围内主要暖通施工内容。 1.2 质量目标严格按照规范要求施工，工程合格率100%，确保××奖。

1.3 安全、环境目标确保国家××级文明工地死亡、重伤事故为零；月均负伤率控制在×‰以内。施工期间无火灾。文明施工，无污染投诉。 2、工程的施工顺序风管及部件的制作配管、支架安装风管及空调水管安装设备安装单体调试 3、施工进度计划节点三材料要求

1、各类板材、管材等应有质量证明文件(包括出厂合格证、质量合格证明及检测报告等)和产品清单。 2、风管成品不允许有变形、扭曲、开裂、孔洞、法兰脱落、开焊、漏铆、漏打螺栓孔等缺陷。 3、安装的阀体消声器、罩体、风口等部件应检查调节装置是否灵活，消声片、油漆层有无损伤。 4、安装使用的材料：吊杆、螺栓、螺母、垫圈、垫料、密封条、自攻螺钉、拉铆钉、各种帆布、无纺布、膨胀螺栓等应符合产品质量要求。风管板材厚度规格要求：四安装要求 1、按风管的中心线找出吊杆敷设位置，单吊杆在风管的中心线上，双吊杆可以按托盘的螺孔间距或风管的中心线对称安装。 2、吊杆根据吊件形式，可以焊在吊件上，也可挂在吊件上，焊接后应涂防锈漆。

当风管较长需要安装一排支架时，可先把两端安好，然后以两端的支架为基准，用拉线法找出中间支架的标高进行安装。 3、立管管卡安装时，应先把最上面的一个管件固定好，再用线锤在中心处吊线，下面的管卡即可按线进行固定。 4、风管支吊架间距如无设计要求时，对不保温风管应符合下表的要求。对于保温风管的支、吊架间距无设计要求时，按下表间距要求值乘以0.85。螺旋风管的支、吊架间距可以适当增加。支、吊架间距 1、支吊架不得安装在风口、阀门检查孔处，以免妨碍操作。吊架不得直接吊在法兰上。 2、保温风管不能直接与支吊架接触，应垫上坚固的隔热材料，其厚度与保温风管厚度相同，防止产生“冷桥”。 3、聚氯吞烯风管也与钢板风管一样采用支、吊托架，但一般以吊架为主，支架间距按下表的要求制作安装，但需做好以下几点：
