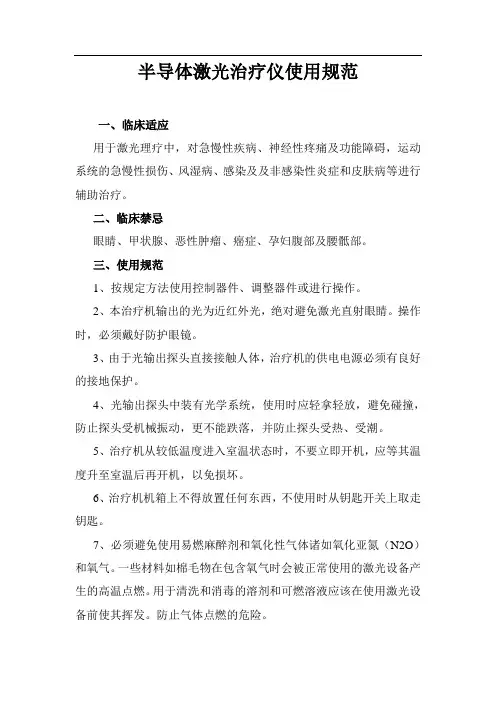

半导体激光治疗仪应用注意事项

一、照射方式：

1、接触性照射：在皮肤没有破损的情况下，探头可以直接贴在皮肤上进行照

射。

2、非接触性照射：皮肤有破损的情况下，探头距离皮肤2-3cm进行照射。

3、照射时将衣服掀开，这样能够达到最佳治疗效果，尤其是深色衣服对光的

吸收很强。对皮肤色素深或有毛发的部位进行照射时，功率不宜过大。

4、照射时间：进行点状照射时，每点照射5分钟左右就可以，根据情况也可

延长至8-10分钟。进行面照射时，一般照射10-15分钟就可以。

5、照射功率：头颈部照射，输出功率一般在200-350mw之间;躯干及四肢部位

照射，复合头一般在450-500mw之间，单头一般在350-450mw之间，腔内照射一般在250-350mw。（结合病人的具体情况，功率做适当调整）

二、禁忌：

1、勿将激光探头直射眼睛。

2、勿照射孕妇腰腹部。

3、对光过敏及有出血性疾病者禁用。

4、月经期勿在盆腔部位照射。

5、新生儿、婴儿禁用。

6、结核病员禁用。

三、请保持机器表面整洁干净！！

南京亿高医疗设备有限公司

南京亿高售后服务部
