万吨日某给水厂设计说明376894

4万吨日给水处理厂设计

1.1.1.设计原始资料

1.1.1.设计水量

设计水厂总供水量：近期4万吨/天，远期6万吨/天。本设计中按近期设计。

1.1.

2.给水水源

县城现状取水点为取水站

1.1.3.水源水质资料

水资源：水资源总量不富，开发利用率低。全县多年平均水资源总量为6.514亿立方米，人均占有水量836立方米，其中地表水5.081亿m3，地下水0.387亿m3，过境水1.046亿m3。

涪江从城区中心穿过，将县城分割为江北片区和江南的老城片区、凉风垭-哨楼片区。涪江多年来水量572 m3/s，枯水流量（1979年测值）为185 m3/s，河水最大流速为4.75m/s。

水质资料

1.1.4.净化水质要求

生活用水：达到国家生活饮用水水质标准(GB5749-2006)

生产用水：无特殊要求

1.1.5.混凝剂

最大投加量50mg/L（以商品纯重量计）,平均投加量25mg/L。液体聚合氯化铝Al2O3含量10%，液体密度10%

1.1.6.消毒剂

采用液氯，最大加氯量0.5～2.0 mg/L。

1.1.7.气象资料

潼南县地处北纬30度附近，为亚热带季风性湿润气候，具有冬温夏热、热量丰富、降水充沛、季节变化大、多云雾、少日照等特点。多年平均气温为17.9℃,最高年份为18.4℃，最低年份为１7.1℃，气温变化较为稳定，潼南最热

月为８月，平均气温达28℃，极端最高温度40.8℃；最冷月为1月，平均气温为 6.9℃，极端最低气温为-3.8℃。潼南县地处四川盆地底部，冬季温暖、很少霜冻，多年平均无霜期为335天，最长则长年无霜，无霜年率为14%。多年平均日照时数1218.8小时。

全县多年平均降雨量974.8毫米，最高年份达1413.9毫米，最少仅650.8毫米，年际变化显著。降水量的季节分配也不均匀，夏半年（5-10月）降水量偏多，达781.40毫米，占全年总降水量的80%，冬半年（11-4月）降水量仅195.4mm ，占年总降水量的20%。 1.1.8.常规工艺流程

水厂是给水处理中的主要部分，其任务是通过必要的处理方法，去除水中的悬浮物质，胶体物质，细菌及其它有害成分及杂质，使之符合生活饮用或工业使用所要求的水质。常规水处理工艺采用的净水流程一般为：

取水—配水井—混合设备—絮凝池—沉淀池—滤池—清水池—二泵站—用户

1.2.工艺流程

水厂以地表水作为水源，常见工艺流程如下图所示。

原水

混合

絮凝沉淀池

滤池

混凝剂消毒剂清水池

二级泵房

用户

水处理工艺流程

1.3.设计水量及主要处理构筑物的选择

1.3.1.总设计水量

水处理构筑物的生产能力应以最高日供水量加水厂自用水量进行计算，城镇自用水量一般采用供水量的5%～10%。分两组。

Q d =40000*1.05=42000m 3/d=486.11L/s ，则每组的设计水量为243.05L/s 1.3.2.配水井

配水井设在处理构筑物之前，起缓冲水量，均匀配水的作用，同时可设置固液分离机拦截较大悬浮物。配水井出水设超越管，当原水浊度较低时，

不需进行预沉时，超越预沉池。配水井有效水深为3m，超高0.3m，尺寸为：L ×B×H＝12m×3.8m×3.3m。

1.3.3.混合设备

混合设备的基本要求是药剂与水的混合必须快速均匀。

所以在本工程中选用管式静态混合器。

管式静态混合器混合效果好，构造简单，无活动部件，制作安装方便，其主要由数个混合元件组成，将其放入絮凝池进水管即可。水和药剂通过混合器时，被单元体多次分割，改向并形成涡旋，以达到混合的目的。相对于水力混合池和机械搅拌混合池来讲，管式静态混合器可节约占地面积，减少基建费用和运行费用。

原水管道

药剂

混合单元体

静态混合器

管道

管式静态混合器

1.3.4.絮凝池

絮凝池方案比较：

絮凝设备的基本要求是：原水及药剂经混合后，通过絮凝设备应形成肉眼可见的大的密实絮凝体，絮凝形式较多，主要有水力搅拌式和机械搅拌式等，我国在水力絮凝池的新型池型研究上已达到较高水平。水力絮凝池中的隔板絮凝池是应用历史较久、目前仍常应用的絮凝池型，有往复式和回转式两种，后者是在前者的基础上加以改进而成的，所以作为水里絮凝池的基础，往复式隔板絮凝池的原理和运行经验对现在的水厂絮凝设计具有重要意义。往复式隔板絮凝池虽然节省絮凝时间、减少水力损失、保护絮凝体不被破坏、使出水分布均匀等方面较新型絮凝池型没有明显的优势，但在设计合理、运行条件控制恰当的情况下，其絮凝效果也较好，而且构造简单，施工方便。本课程设计选择往复式隔板絮凝池作为絮凝构筑物，便于加深对絮凝工艺基本原理的理解，也便于参照设计手册运用已有的工程经验，更贴近于工程实际，也为今后实际工作打下良好的基础。

1.3.5.沉淀池

方案比较：

本工程选用斜管沉淀池。

斜管沉淀池相对于其他沉淀池具有停留时间短，沉淀效率高，占地省等特点。沉淀池内斜管材料仍采用无毒聚氯乙烯塑料，断面为正六边形，内径取25mm，尺寸为1000mm×1000mm，厚度为0.4mm，安装倾角为θ=60°。本工程采用上向流斜管沉淀池，即水流从下向上流动，出水经集水槽和出水渠流入下一处理构筑物。

絮凝池与沉淀池之间设宽度为1 m的过渡区，以保证水流稳定和配水均匀。

1.3.6.滤池

方案比较：

给水厂课程设计说明书

设计总说明该课程设计针对某城市给水处理厂处理工艺进行设计，通过了解基本资料，确定处理工艺和处理构筑物，然后对给水处理构筑物的工艺尺寸进行了计算，最后综合各方面因素确定了给水厂的平面布置和高程布置,并绘制平面布置图、高程布置图、混凝沉淀池单体图。关键词：给水处理厂；给水处理构筑物；隔板絮凝池；平流沉淀池；V型滤池

目录一、设计概要 (5) 1.1设计题目 (5) 1.2设计任务 (5) 1.3原始资料 (5) 1.3.1 工程设计背景 (5) 1.3.2 设计规模 (6) 1.3.3基础资料及处理要求 (6) 二、总体设计 (8) 2.1设计原则 (8) 2.2 厂址选择 (8) 2.3 水厂工艺流程选择 (9) 2.4 水处理工艺的选择 (10) 2.4.1 混凝 (10) 2.4.2 沉淀 (14) 2.4.3 过滤 (16) 2.4.4 消毒 (17) 三、净水构筑物的设计计算 (19) 3.1设计规模 (19) 3.2 配水井设计计算 (19) 3.2.1 配水井设置 (19) 3.2.2 配水井有效体积 (19) 3.2.3 配水井尺寸确定 (19) 3.3 加药间设计计算 (20) 3.3.1混凝剂剂量 (20) 3.3.2混凝剂的投加 (20) 3.3.3 加药间及药库的设计 (22)

3.4混合设备设计 (24) 3.5 反应池设计 (28) 3.5.1 设计水量 (28) 3.5.2 反应池形式及设计参数的确定 (28) 3.5.3 池体的设计 (29) 3.5.4水头损失的计算 (31) 3.5.5 GT值的确定 (32) 3.6沉淀池设计 (33) 3.6.1设计参数的选择 (33) 3.6.2池体尺寸计算 (33) 3.6.3进水穿孔墙 (34) 3.6.4沉淀池出口布置 (35) 3.6.5 沉淀池放空管 (37) 3.6.6 排泥系统设计 (37) 3.7滤池设计 (39) 3.7.1 设计参数 (39) 3.7.2池体设计 (40) 3.7.3反冲洗管渠系统 (43) 3.7.4 滤池管渠设计 (45) 3.8消毒设施的设计与计算 (54) 3.8.1加氯量与储氯量 (54) 3.8.2加氯设备选取与设计 (54) 3.8.3加氯间尺寸计算与确定 (54) 3.9清水池的设计与计算 (56) 3.9.1清水池的有效容积 (56) 3.9.2平面尺寸的确定 (56) 3.9.3清水池的管道系统 (56) 3.9.4清水池其余设施计算 (58)

给水厂设计说明书

目录第一章原始资料 (3) 第二章工艺流程确定和选择 (5) 2.1原水水质情况 (5) 2.2出厂水水质要求 (5) 2.3工艺流程确定设计水量 (4) 第三章设计水量 (6) 第四章混合设备计算 (6) 4.1混凝剂配制和投加 (6) 4.2投药系统 (7) 4.3加药间及储液池 (8) 4.4混合设备 (9) 第五章絮凝池的设计计算 (11) 5.1絮凝池的选择 (11) 5.2设计水量计算 (11) 5.3平面布置 (11) 5.4过水孔洞和网格设置 (12) 5.5水头损失计算 (13) 5.6校核 (15) 第六章沉淀池的设计计算 (17) 6.1沉淀池的选择 (17) 6.2沉淀池的设计计算 (18) 6.3水力条件校核 (19) 6.4进水系统 (19) 6.5出水系统 (20) 6.6排泥设备的选择与计算 (20) 第七章过滤设计计算 (22) 7.1平面布置 (22) 7.2设计水量 (22) 7.3设计参数 (22) 7.4滤池高度 (23) 7.5配水系统 (24) 7.6排水系统 (26) 7.7滤池各种灌渠计算 (27) 7.8冲洗水箱 (28)

第八章清水池设计 (30) 8.1容积计算 (30) 8.2清水池平面尺寸 (30) 8.3管道系统 (30) 8.4清水池布置 (30) 第九章消毒 (32) 9.1消毒剂和加氯点选择 (32) 9.2加氯量的计算 (32) 9.3加氯设备的选择 (32) 9.4加氯间与滤库的布置 (33) 第十章净水厂平面布置与工艺 (35) 10.1净水厂的平面布置 (35) 10.2净水厂的高程布置 (36) 参考文献 (39) 设计心得 (39)

给水厂设计说明书

1总论 (3) 1.1设计任务及要求 (3) 1.2基本资料 (3) 1.2.1水厂规模 (3) 1.2.3厂区地形 (3) 1.2.4工程地质资料 (3) 1.2.5水文及水文地质资料 (4) 1.2.6气象资料 (4) 2总体设计 (4) 2.1净水工艺流程的确定 (4) 2.2处理构筑物及设备型式选择 (4) 2.2.1药剂溶解池 (4) 2.2.2混合设备 (5) 2.2.3反应池 (5) 2.2.4沉淀池 (5) 2.2.5滤池 (5) 2.2.6消毒方法 (5) 3混凝沉淀 (5) 3.1 混凝剂投配设备的设计 (5) 3.1.1溶液池 (6) 3.1.2溶解池 (7) 3.1.3投药管 (7) 3.2 混合设备的设计 (7) 3.2.1设计流量 (7) 3.2.2设计流速 (8) 3.2.3混合单元数 (8) 3.2.4混合时间 (8) 3.2.5水头损失 (8) 3.2.6校核GT值 (8) 3.3 反应设备的设计 (8) 3.3.1平面布置 (8) 3.3.2平面尺寸计算 (9) 3.3.3栅条设计 (9) 3.3.4竖井隔墙孔洞尺寸 (10) 3.3.5各段水头损失 (11) 3.3.6各段停留时间 (12) 3.4 沉淀澄清设备的设计 (13) 3.4.1设计水量 (13) 3.4.2沉淀池面积 (14) 3.4.4复核管内雷诺数及沉淀时间 (14) 3.4.5配水槽 (15) 3.4.6集水系统 (15) 3.4.7排泥 (16) 4过滤 (16)

4.1滤池的布置 (16) 4.2滤池的设计计算 (16) 4.2.1设计水量 (16) 4.2.2冲洗强度 (16) 4.2.3滤池面积 (16) 4.2.4单池冲洗流量 (17) 4.2.5冲洗排水槽 (17) 4.2.6集水渠 (17) 4.2.7配水系统 (17) 4.2.8冲洗水箱 (18) 5消毒 (19) 5.1加药量的确定 (19) 5.1加氯间的布置 (19) 6其他设计 (20) 6.1清水池的设计 (20) 6.1吸水井的设计 (20) 6.2二泵房的设计 (20) 6.3辅助建筑物面积设计 (20) 7水厂总体布置 (21) 7.1水厂的平面布置 (21) 7.2水厂的高程布置 (21) 8设计体会 (21) 参考文献 (21)

给水厂设计说明书-计算书要点

设计说明与计算书一、设计项目某城市给水厂给水处理工艺初步设计二、给水处理工艺流程混凝剂消毒剂原水混凝池沉淀池滤池清水池二级泵房用户脱水机房污泥处理三、设计水量水处理构筑物的生产能力，应以最高日供水量加水厂自用水量进行设计，并以水质最不利情况进行校核。水厂自用水量主要用于滤池冲洗和澄清池排泥等方面。城镇水厂只用水量一般采用供水量的5%—10%，本设计取8%，则设计处理量为； d m Q /12247211340008.1a)Q 1(3d =?=+= d m Q /1134006300183d =?= 式中 Q ——水厂日处理量； a ——水厂自用水量系数，一般采用供水量的5%—10%，本设计取8%； Q d ——设计供水量（m 3/d ），为115668m 3/d. 四、给水处理厂工艺计算 1、加药间设计计算已知计算水量Q=122472m 3/d=5103m 3 /h 。根据原水水质及水温，参考有关净水厂的运行经验，选碱式氯化铝为混凝剂，混凝剂的最大投药量a=51.4mg/L ，药容积的浓度b=15%，混凝剂每日配制次数n=2次。 4.1.2. 设计计算

1 溶液池容积1W m 9.2015 24175103x 4.51417b 1=??==n aQ V ，取21m 3 式中：a —混凝剂（碱式氯化铝）的最大投加量（mg/L ），本设计取30mg/L; Q —设计处理的水量，3600m 3/h; B —溶液浓度（按商品固体重量计），一般采用5%-20%，本设计取15%； n —每日调制次数，一般不超过3次，本设计取2次。溶液池采用矩形钢筋混凝土结构，设置2个，每个容积为W 1（一备一用），以便交替使用，保证连续投药。单池尺寸为1m .35m .20m .3??=??H B L 高度中包括超高0.3m ，置于室内地面上. 溶液池实际有效容积： m 1.28.25.20.3=??=W 满足要求。池旁设工作台，宽1.0-1.5m ，池底坡度为0.02。底部设置DN100mm 放空管，采用硬聚氯乙烯塑料管。池内壁用环氧树脂进行防腐处理。沿池面接入药剂稀释采用给水管DN60mm ，按1h 放满考虑。 2 溶解池容积2W 312m 3.6213.03.0=?==W W 式中： 2W ——溶解池容积（m 3 ），一般采用（0.2-0.3）1W ；本设计取0.31W 溶解池也设置为2池，单池尺寸：m m m H B L 1.25.15.2??=??，高度中包括超高 0.2m ，底部沉渣高度0.2m ，池底坡度采用0.02。溶解池实际有效容积： 3 '4.67.15.15.2m W =??= 溶解池的放水时间采用t ＝10min ，则放水流量： S L t /5.1010 6010003.660w q 20=??== 查水力计算表得放水管管径0d ＝100mm ，相应流速d=1.16m/s ，管材采用硬聚氯乙烯管。溶解池底部设管径d ＝100mm 的排渣管一根，采用硬聚氯乙烯管。溶解池的形状采用矩形钢筋混凝土结构，内壁用环氧树脂进行防腐处理 3 投药管投药管流量

给水厂设计总说明书

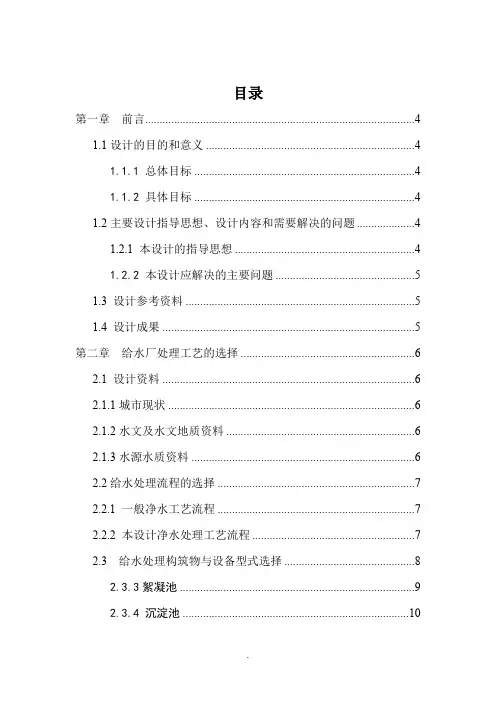

目录第一章前言 (4) 1.1设计的目的和意义 (4) 1.1.1 总体目标 (4) 1.1.2 具体目标 (4) 1.2主要设计指导思想、设计内容和需要解决的问题 (4) 1.2.1 本设计的指导思想 (4) 1.2.2 本设计应解决的主要问题 (5) 1.3 设计参考资料 (5) 1.4 设计成果 (5) 第二章给水厂处理工艺的选择 (6) 2.1 设计资料 (6) 2.1.1城市现状 (6) 2.1.2水文及水文地质资料 (6) 2.1.3水源水质资料 (6) 2.2给水处理流程的选择 (7) 2.2.1 一般净水工艺流程 (7) 2.2.2 本设计净水处理工艺流程 (7) 2.3 给水处理构筑物与设备型式选择 (8) 2.3.3絮凝池 (9) 2.3.4 沉淀池 (10)
