MCGS时间函数

!TimeGetSpan(iTime1，iTime2)

函数意义：计算两个时间iTime1和iTime2之差；

返回值：开关型，两时间之差；

参数：iTime1，开关型，时间值；

iTime2，开关型，时间值；

实例：!TimeGetSpan(iTime1,iTime2)

实例说明：计算两个时间iTime1和iTime2之差。

!TimeStr2I(strTime)

函数意义：将表示时间的字符串（YYYY/mm/DD HH:MM:SS）转换为时间值；

返回值：开关型，转换后的时间值；

参数：strTime，字符型，以字符串型表示的时间（必须是YYYY/mm/DD HH:MM:SS的格式）；

实例：!TimeStr2I(“2001/1/1 3:15:28”)

实例说明：将表示时间的字符串“2001/1/1 3:15:28”转换为开关型的时间值。

!TimeI2Str(iTime，strFormat)

函数意义：将时间值转换为字符串表示的时间；

返回值：字符型，转换后的时间字符串；

参数：iTime，开关型，时间值；（注意，这里只能用!TimeStr2I(strTime)转换出的时间值，否则将不能正确转换。）；

strFormat，字符型，转换后的时间字符串的格式；

实例：!TimeI2Str(Time，"%A, %B %d, %Y")

实例说明：将时间值转换为字符串型，其表示格式为：星期，月日，年。

!TimeI2Str的格式化标准为：

星期的简写。如：Fri是Friday的简写表示星期五

星期的全称。如：Sunday表示星期日

月份的简写。如：Jan是January的简写表示一月

月份的全称。如：June表示六月

适合于本地习惯的时间日期表示。如：05/07/01 09:47:12，表示2001年5月7日9时47分12秒

月份中日期的十进制表示。如：07表示7日

24时制的小时表示。如：17表示下午5时

12时制的小时表示。

一年中天数的十进制表示。如：2001-06-07是一年中第158天

月份的十进制表示。如：06表示6月

分钟的十进制表示。如：28表示28分

以AM/PM方式表示上下午；AM表示上午；PM表示下午

秒钟的十进制表示。

一年中周数的十进制表示，星期日为第一天。如：2001-06-07是第22周%w

星期的十进制表示；0，表示星期日；1，表示星期一；依此类推。

一年中周数的十进制表示，星期一为第一天。如：2001-06-07是第23周%x

适合当地的日期表示。如：2001-06-07表示为：06/07/01

适合当地的时间表示。如：9时47分12秒表示为：09:47:12

不显示世纪的年的十进制表示。如：01表示2001年

显示世纪的年的十进制表示。如：2001表示2001年

%z或者%Z

时区名称的简写，如果时区不可知则没有字符。如：中国标准时间

百分号表示

MCGS触摸屏编程实例精选

MCGS触摸屏编程实例精选 1.MCGS表格中，两数据连接到两个开关量，要把采集到的“0”和“1”的状态，显示为“关”和“开” 在表格里输入“开|关”，然后连接开关型变量Data1，按钮是让开关量Data1取反。

这样就行了，运行时Data1默认为0显示关，按下按钮后Data1为1显示开，如此反复

2.mcgs里怎么画渐变色渐变色只有通用版和网络版有，嵌入版没有方法就是：填充颜色——填充效果，然后根据你的需要设置就行了。

3.如何在mcgs做脚本i0.0=1 让Q输出当PLC的I0.0有信号，让Q0.0输出，在PLC中做我会，不知道在MCGS中怎么实现在循环脚本中，循环时间为10ms，条件表达式为1，脚本程序为 IF I0.0 = 1 THEN Q0.0 = 1 ELSE Q0.0 = 0 ENDIF 4.MCGS组态如何实现这样的功能？点击某一部分，弹出登录对话框这个画面是在有管理员帐户登录的情况下才可以设置的，我现在想实现当有人在没有登录的情况下点击了这个地方，就弹出提示：请先登录。 1条回答可以先用函数!CheckUserGroup来判断当前登录的用户是不是你需要的用户组，返回只为0表示已经登录了你需要的用户组了，直接进行下一步，如果返回值不为0，表示当前登录的不是你需要的用户组或是没有任何登录，那么用子窗口或者可见度啥的都行，显示出来就行了。追问

我是想在用户点击了上面图片中的部分时才弹出登录提示，怎么实现呢？回答你把判断的语句写到图片的事件里就行了追问求在具体一点，不知道怎么写。回答点控件，右键——事件——Click——事件连接脚本

MCGS脚本程序要点

MCGS脚本程序本专题将从以下几个方面介绍MCGS脚本程序 : 脚本程序简介脚本语言编辑环境脚本程序语言要素脚本程序基本语句脚本程序的查错和运行脚本程序简介对于大多数简单的应用系统，MCGS的简单组态就可完成。只有比较复杂的系统，才需要使用脚本程序，但正确地编写脚本程序，可简化组态过程，大大提高工作效率，优化控制过程。用户脚本程序是由用户编制的、用来完成某种特定的流程控制和操作处理的程序。它被封装在一个功能构件里（称为脚本程序功能构件），在后台由独立的线程来运行和处理，能够避免由于单个脚本程序的错误而导致整个系统的瘫痪。在MCGS中，脚本语言的编程语法非常类似于普通的 Basic 语言，但在概念和使用上更简单直观，力求做到使大多数普通用户都能正确、快速地掌握和使用。脚本程序在MCGS组态软件中有四种应用场合，分别为：在“运行策略”中的“脚本程序”构件中使用；在“菜单”属性设置中的“脚本程序”中使用，作为菜单的一个辅助功能运行；在“用户窗口”属性设置中的“启动脚本” 、“循环脚本”、“退出脚本” 中使用；更常见的用法是应用在动画界面的事件中，如在窗口中的“标准按钮” 属性设置中的“脚本程序”中使用。 MCGS引入的事件驱动机制，与 VB或 VC中的事件驱动机制类似，比如：对用户窗口，有装载，卸载事件；对窗口中的控件，有鼠标单击事件，键盘按键事件等等。这些事件发生时，就会触发一个脚本程序，执行脚本程序中的操作。脚本语言编辑环境脚本程序编辑环境是用户书写脚本语句的地方。脚本程序编辑环境主要由脚本程序编辑框、编辑功能按钮、 MCGS操作对象列表和函数列表、脚本语句和表达式 4 个部分构成，分别说明如下：

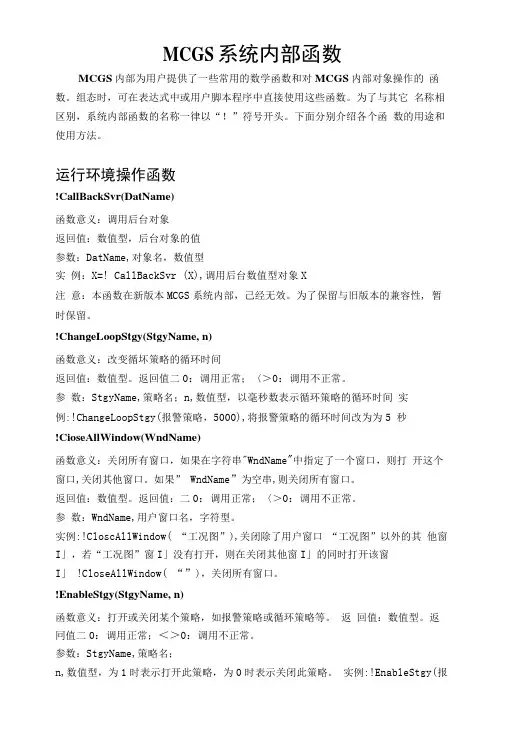

MCGS系统内部函数参考手册.docx
