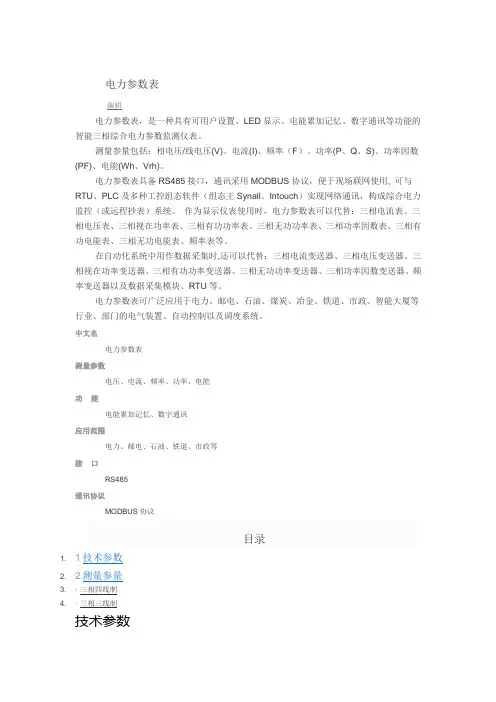

数字电力仪表的技术参数
（1）电压输入信号
输入范围：0～100/220/380/500V（量程自动切换）
持续过压：800V；
短时过压：1200V（1s）；
输入阻抗：500KΩ。
（2）电流输入信号
输入范围：0～1/5/6A（量程自动切换）；
持续过流：15A ；
短时过流：50A（1s）；
输入阻抗：2 mΩ 。
（3）模拟量输出（选件，仅对-A1的型号）
输出范围：A、B、C三相电流中的某一相输出DC4～20mA（出厂默认0～5A对应4～20mA，其他对应输出可编程设定，例如：0～1A对应4～20mA）。
负载能力：0 ～750Ω；
输出阻抗：≥ 25MΩ 。
（4）显示输出：
采用128×64大屏幕图形点阵液晶显示各电参数值。
（5）通讯接口（选件）
标准RS485接口，MODBUS规约。
（6）数字量接口（选件）：
数字量输入：-CD的型号可选6路光电隔离无源触点输入。
数字量输出：-CD的型号可选3路继电器无源触点输出。
输出触点负载：AC 250/5A或DC30V/5A（阻性负载）；
继电器寿命：10万次。
（7）供电电源：AC 90 ～260V （50/60 Hz）/DC90～260V ；
功耗：≤3W
