数字万用表替代电源：1.5V升压到9V电路

万用表1.5-9v升压电路的PCB图，经过几次修改和优化（已经到第三版了），制作出来的效果已经很不错了。

该电路板加上一节7号电池（可以用充电电池），和一节9v万用表电池差不多大小，可以直接替换。替换后就不用经常买9v电池了（3块多一节，经常买也是一个不小的开支），9v

镍氢充电电池也不错，只是价格高，自放电严重，一个月后电不是用完了，而是自己跑完了，另外几乎没有好的9v充电器，要自己掌握时间,一不小心就过冲。5号智能充电器就很多，本人用的是enelong低自放电电池，然后在万用表上加一个接口，直接接到sony bc-cs2a

上充，很爽。

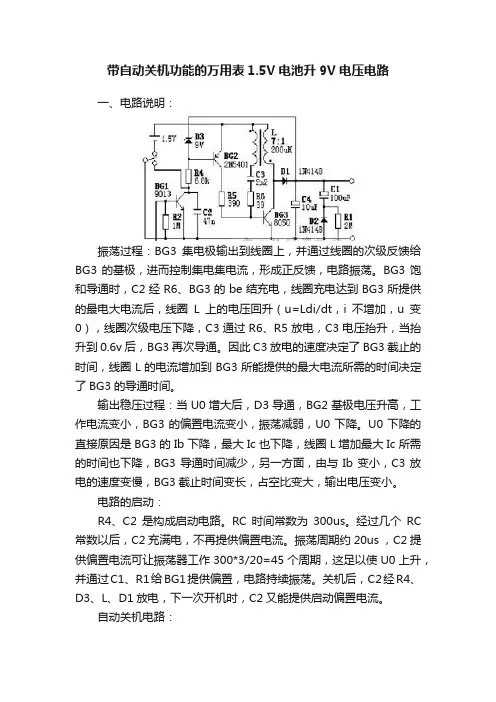

电路图用的是这个，自动开关，效率也很好。

这是做好的效果

元件都是普通的元件，很容易找到。

我画图时是根据手头容易找到的原件参数来画的。

图中的10v稳压管就不好找，于是换成了两个5.1v的稳压管串联。

这个很好找，每个山寨手机电源和万能充里基本都有。

变压器磁环是节能灯里的，一个6圈，一个36圈，注意同名端。

DIY重在交流，重在制做过程中的乐趣，和制作成功后的喜悦。

本人是电子爱好者，画的的板子也说不上很好，但自己做了几块，确实可以使用，万用表为DT890B+，蜂鸣档也不会提示电压低，呵呵。万用表几乎每天都使用，也可以用2-3个月。有时一夜忘记关了，也不心疼，充电即可，以前一夜未关，电池就提示电压低。

万用表替代电源

万用表替代电源--------------------------------------------------------------------------作者: _____________ --------------------------------------------------------------------------日期: _____________

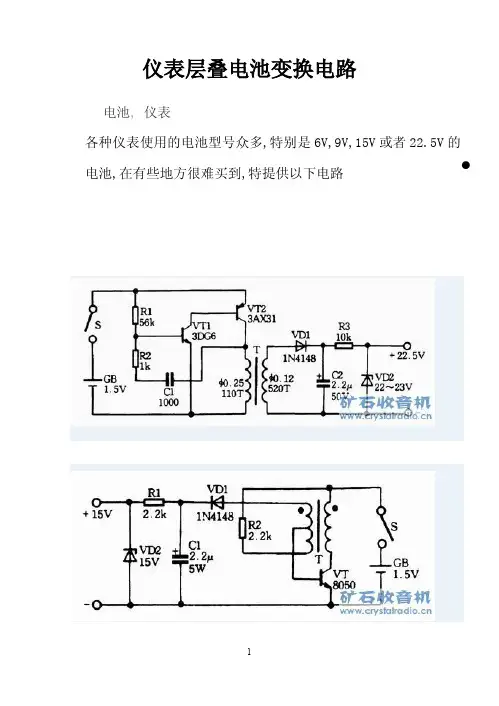

万用表替代电源搞电器维修的，或电子爱好者，都有一两只万用表，数字的指针的，需要经常更换电池，这里提供了9V、15V、1.5V电池的替代方案，用可充电锂电池或1.2V镍镉、镍氢电池代替，没有电了就充，既方便又节约。 1.2V-9V升压电路

锂电池3.7V-9V升压电路一、9V或15V电池替代电源：如上图电路很简单，制作容易，原理不做介绍。输出电压推导： Uc2=U out+U be(Q3)=U bat-U be(Q2)+U D1 设U be(Q3) = U be(Q2) ，则公式： U out=U bat+U D1-2U be 一般小功率硅管U be约为0.6V。输出电压与电池有关，所以初始电压高一些，在9.6V左右，当电池电压下降以后，保证输出在9V左右。低档数字表IC常用7106，供电电压最高15V，我曾用12V供电没有问题。电池：为1.2V7号充电电池、剃须刀充电电池，一般在400-600mAH；或旧手机电池，在1000mAH以上为好，充电板为TP4057充电电路。充电电源为5V手机充电器。电路由万用表开关启动，关机时几乎不耗电。可用于数字万用表及机械表10K档供电，若机械表供电为15伏，可相应调整D1稳压值。效率：1.2V升压的效率我做到53%，3.7V升压70%，我的杂牌DT9205数字表，开机电池输出电流8.2MA。1000MAH的手机电池，可续航100多小时。感兴趣的可以尝试增减初级匝数，来提高效率。空载：输出端不加负载时，输入端电流1uA左右。3.7V锂电池加充电板时（两只TP4057），空载电流24uA，年放电约220mAH。如果嫌空载电流大，可将充电控制电路放在万用表外；或采用单只TP4057，减少静态电流；或用 5V继电器控制充电板的接入。

最简单不用开关的万用表1.5V升9V电池代替电源电路(加电池共五个件)

最简单不用开关的万用表1.5V升9V电池代替电源电路（加电池共五个件） [万用表9V电池代替电源电路]的电路图本文介绍一种用一节GNY0.18型7号镍镉电池供电的电源供电于万用表，其特点是：延长电池使用时间，可反复充电；不用改动表中电路，也不需另设开关，使用比较方便、经济。 1．电路工作原理万用表代用电源的电路，如图1所示。电路由三极管VT、升压变压器T、二极管VD、电容C与电源GB五个元器件组成。三极管VT和升压变压器T构成变压器反馈式振荡器，当电源输出端有负载电流通过时，三极管VT就有基极电流通过，电路就振荡工作；反之，没有基极电流，电池也不消耗电流，所以此电路不设电源开关。 2．元器件选择及安装调试 VT：PNP型小功率三极管，如2N3906，β>200。 VD：1N4148型开关二极管。 C：1uF/16V。 T：升压变压器，采用Φ10mm磁环作骨架，初级绕组L2用Φ0.15mm漆包线绕16圈，次级绕组L1用Φ0.08mm漆包线绕140圈。绕制前，可以用塑料片或竹片自制一个小梭子。两端各剪一小叉口，把漆包线绕在梭子上，然后再绕制，如图2所示。图2 升压变压器制作图

万用表代用电源的印制电路，如图3所示。电源的印制电路板可按图示尺寸用刀刻法制作，不用打孔，全部元器件直接焊接在铜箔面上即可。电池安装在电路板上，其正、负极处用有弹性的磷铜片做一个卡子，焊在印刷板相应位置上固定。外壳同叠层电池的体积相仿，也可直接安装在万用表盒内。图3 万用表代用电源的印制电路整个电路焊接完毕并检查无误后，就可以通电进行调试了。首先在电压输出端连接上一只3 kΩ/0.125W电阻，用万用表直流电压档测量电容C两端的电压，查看是否在直流9V左右，如输出电压较低，可适当调换变压器L2绕组两端引线的位置。该电源长期使用性能良好，应注意定期检查镍镉电池的容量，及时补充电能。

数字万用表常见故障检修

数字万用表常见故障检修及使用注意事项对数字万用表维修者来讲，学会正确使用只是工作的前提，熟悉其原理是工作的基础，而掌握仪表的维修技术则是工作的可靠保证。下面介绍数字万用表的检修步骤、常见故障分析及排除方法、使用注意事项。数字万用表的检修步骤 ? ? 检修数字万用表好比医生给病人看病，不仿借用中医诊断时常用的“望、闻、问、切”四字诀。望：先对仪表进行外观检查，有无机械、电气损伤，零部件损坏或丢失等；闻：听取使用人员介绍发生故障所看到的异常现象等；问：对疑点要多问几个为什么例如操作人员是否有误动作，仪表的过流及过压保护电路是否发生断路或短路故障；切：进行切合实际的分析，必要时画出检修流程图，为迅速排除故障创造条件。 ? ? 望、闻、问、切都属于调查研究，分析原因，以便做到心中有数。 ? ? 修理数字万用表需参照电路图进行。若有印制电路和元器件装配图就更为便利（可参见笔者编着的《数字万用表电路图集》一书，人民邮电出版社1996年 11月出版）。 ? ? 检修故障一般应从电源开始，若接通电源后LCD无任何显示，应首先检查9V叠层电池的电压是否过低、电池夹断线否＼电源开关有无损坏。假如电池电压正常，但从单片A／D 转换器上测不出电压，通常是电池引线开路或电源开关接触不良。 ? ? 寻找故障应遵循先外后里、先易后难、化整为零、重点突破的原则。排除故障应力求彻底，有的数字万用表在修理后稍受震动或用手拍打一下机壳就不能正常工作，多属有虚焊、脱焊处。倘若放过此类故障，仪表使用过程中就会时好时坏。 ? ? 仪表修理完毕先不要装外壳，应再通电检查几次，确认修好之后再装壳。条件允许时应按说明书所列技术指标对仪表进行校验。修理工作只有和日常维护保养、定期校验结合起来，才能确保仪表的性能指标，延长其使用寿命。单片A／D转换器的功能检查 ? ? 单片A／D转换器是数字万用表的“心脏”。31/2数字万用表大多采用 ICL71O6（或TSC7lO6、TC7lO6）型CMOS单片A／D转换器。功能检查的目的是判断ICL71O6的质量好坏，进而区分数字万用表的故障范围在A／D转换器，还是在外围电路。以直流2O0mV基本档为例，功能检查可分以下4步进行： ? ? 1.检查本输入时的显示值将ICL7lO6的模拟输人端 IN十与 IN- 端短接，使输人电压VIN＝OV，仪表应显示“”。

数字万用表的常见故障分

数字万用表的常见故障分析与维修

数字万用表的常见故障分析与维修数字万用表的工作原理及特点: 双积分A/D转换器是数字万用表的“心脏”，通过它实现模拟量—数字量的转换。外围电路主要包括功能转换器、功能及量程选择开关、LCD或LED显示器，此外还有蜂鸣器振荡电路、驱动电路、检测线路通断电路、低电压指示电路、小数点及标志符(极性符号等)驱动电路。数字万用表的基本构成 A/D转换器是数字万用表的核心，采用单片大规模集成电路7106。7106采用内部异或门输出，可驱动LCD显示器，耗电极省。它的主要特点是:单电源供电，且电压范围较宽，使用9V叠层电池，以实现仪表的小型化，输入阻抗高，利用内部的模拟开关实现自动调零与极性转换。缺点是A/D转换速度较慢，但能满足常规电测量的需要。下面是常见故障分析，及处理方法 (1)查数字万用表的故障，首先应检查和判断故障现象是带共性的(例如所有档都不能测量)，还是带个性的(例如仅电流档不能测量)，对所有档均不能工作甚至无液晶显示，应重点检查电源电路和A/D转换器；若个别档有问题，说明电源和A/D转换器工作正常，应参照单元电路去寻找故障。 (2)数字万用表的最小直流电压档(即直流200mV档)是三位半数字万用表的基本档，其余档大都在此基础上扩展而成，因此检修仪表时应先检查该档工作是否正常。 (3)直流电压基本档不回零。一般是由于分压电阻附近较脏，应擦洗电阻周围使之回零，然后由直流电压源输入1V电压进行校准，校准时调直流电位器。 (4)基准电压不正常，仪表打到哪档始终显示“1”，检查集成块7106的第35、36管脚之间有无100mV的基准电压，再检查开关VR1电位器是否良好、分压电阻R12(4Ω)和R13(150Ω)是否准确。 (5)各档显示数字乱跳无法使用。此故障多数是因为测大容量电容时没有放电，也有的是测量时打错档位，导致双时基集成块7556和7106损坏。检查时首先在电池两端测电流，若大于10mA，则说明7556损坏；取下此片，再测，电流还很大，则7106损坏；取下此片，再测，电流小于2.5mA，则说明其它基本正常。若稍大一点，则说明某些电容有些漏电。对损坏的元件及时更换后，先检查200mV档是否正常，再进行其它功能的测试。 (6)蜂鸣器不响。如指示灯亮，则可能是7011集成块损坏；如灯不亮，则可能是集成块062损坏，它的一半管脚管交流电流，一半管蜂鸣器，打到蜂鸣器档，响则说明管蜂鸣器的那一半充好；打到交流2V档，用改锥碰输入端，显示“1”，则说明管交流的那一半充好。 (7)开机显示“1888”，是4070集成块或4077集成块损坏；表的小数点始终亮，除4070或4077

数字万用表的常见故障分析维修

(3)直流电压基本档不回零。一般是由于分压电阻附近较脏，应擦洗电阻周围使之回零，然后由直流电压源输入1V电压进行校准，校准时调直流电位器。 (4)基准电压不正常，仪表打到哪档始终显示“1”，检查集成块7106的第35、36管脚之间有无100mV的基准电压，再检查开关VR1电位器是否良好、分压电阻R12(4Ω)和R13(150Ω)是否准确。 (5)各档显示数字乱跳无法使用。此故障多数是因为测大容量电容时没有放电，也有的是测量时打错档位，导致双时基集成块7556和7106损坏。检查时首先在电池两端测电流，若大于10mA，则说明7556损坏；取下此片，再测，电流还很大，则7106损坏；取下此片，再测，电流小于2.5mA，则说明其它基本正常。若稍大一点，则说明某些电容有些漏电。对损坏的元件及时更换后，先检查200mV档是否正常，再进行其它功能的测试。 (6)蜂鸣器不响。如指示灯亮，则可能是7011集成块损坏；如灯不亮，则可能是集成块062损坏，它的一半管脚管交流电流，一半管蜂鸣器，打到蜂鸣器档，响则说明管蜂鸣器的那一半充好；打到交流2V档，用改锥碰输入端，显示“1”，则说明管交流的那一半充好。 (7)开机显示“1888”，是4070集成块或4077集成块损坏；表的小数点始终亮，除4070或4077集成块有故障外，还可能是1MΩ电阻开路所致。数字万用表要定期清洗，否则易短路导致表不正常工作。接地电阻表的结构与调修

数字万用表原理及详细介绍

数字万用表：XXX 学号：XXXXXX 专业：08电子信息工程X班数字万用表DMM(Dital MultiMeter)采用大规模集成电路和液晶数字显示技术，具有结构简单、测量精度高、输入阻抗高、显示直观、过载能力强、功能全、耗电省、自动量程转换等优点，许多数字万用表还带有测电容、频率、温度等功能。本课题的主要容是理解DT-830型数字万用表的基本结构和原理，通过数字万用表的组装与调试，培养电子产品安装测试技能。万用表的概述数字万用表是采用集成电路模/数转换器和液晶显示器，将被测量的数值直接以数字形式显示出来的一种电子测量仪表。 1.数字万用表的组成数字万用表是在直流数字电压表的基础上扩展而成的。为了能测量交流电压、电流、电阻、电容、二极管正向压降、晶体管放大系数等电量，必须增加相应的转换器，将被测电量转换成直流电压信号，再由A/D转换器转换成数字量，并以数字形式显示出来。它由功能转换器、A/D转换器、LCD显示器、电源和功能/量程转换开关等构成。常用的数字万用表显示数字位数有三位半、四位半和五位半之分。对应的数字显示最大值分别为1999，19999和199999，并由此构成不同型号的数字万用表。 2.数字万用表的面板 (1)液晶显示器:显示位数为四位，最大显示数为±1999，若超过此数值，则显示1或-1。 (2)量程开关:用来转换测量种类和量程。 (3)电源开关:开关拨至"ON"时，表电源接通，可以正常工作；"OFF"时则关闭电源。 (4)输入插座:黑表笔始终插在"COM"孔。红表笔可以根据测量种类和测量围分别插入"V·Ω "、"mA"、"10A"插孔中。 1模数转换与数字显示电路常见的物理量都是幅值连续变化的所谓模拟量。指针式仪表可以直接对模拟

万用表替代电源

锂电池3.7V-9V升压电路一、9V或15V电池替代电源：如上图电路很简单，制作容易，原理不做介绍。输出电压推导： Uc2=U out+U be(Q3)=U bat-U be(Q2)+U D1 设U be(Q3) = U be(Q2) ，则公式：U out=U bat+U D1-2U be 一般小功率硅管U be约为0.6V。输出电压与电池有关，所以初始电压高一些，在9.6V左右，当电池电压下降以后，保证输出在9V左右。低档数字表IC常用7106，供电电压最高15V，我曾用12V供电没有问题。电池：为1.2V7号充电电池、剃须刀充电电池，一般在400-600mAH；或旧手机电池，在1000mAH以上为好，充电板为TP4057充电电路。充电电源为5V 手机充电器。电路由万用表开关启动，关机时几乎不耗电。可用于数字万用表及机械表10K档供电，若机械表供电为15伏，可相应调整D1稳压值。效率：1.2V升压的效率我做到53%，3.7V升压70%，我的杂牌DT9205数字表，开机电池输出电流8.2MA。1000MAH的手机电池，可续航100多小时。感兴趣的可以尝试增减初级匝数，来提高效率。空载：输出端不加负载时，输入端电流1uA左右。3.7V锂电池加充电板时（两只TP4057），空载电流24uA，年放电约220mAH。如果嫌空载电流大，可将充电控制电路放在万用表外；或采用单只TP4057，减少静态电流；或用5V 继电器控制充电板的接入。

数字万用表结构与原理

数字万结构数字万用表结构与原理 Minami Acoustics Limited Prepared By: Checked By: Approved By: Approved By: Doc. No: Date: Rev: One-Stop Acoustic Solution Partner

第节万用表分类第一万用表是万用电表的简称，也称为多用表，是一种多功能、多量程的测试仪表。它万用表是万用电表的简称也称为多用表是种多功能多量程的测试仪表它可以用来测量电压电流电阻的大小和方向也可测量元器件的好坏电参数等可以用来测量电压、电流、电阻的大小和方向，也可测量元器件的好坏、电参数等。由于万用具有使用方便、体积小、量程广等优点，因而得以广泛应用。品种和型号由于万用具有使用方便体积小量程广等优点因而得以广泛应用品种和型号繁多，但基本上可分为指针式和数字式两种。本教材只讲数字式。

第二式万用表的第节数字式用表的结构 1.外形结构主要包括液晶显示器、电源开关、三极管hFE插口、转换开关、输入插孔等。各组成部分作用如下：（1）液晶显示器：显示范围为1999 ～-1999，如果被测信号（电压或电流）是负值，显示值前会出现“-”；如果被测信号是正值，显示值前不出现任何符号；如果被测量值超出测量范围，显示值就显示“1”（正超量程）或“-1”（负超量程）。（2）电源开关：当电源开关在“ON”时，仪表接通9V电源，当开关在“OFF”时，切断9V电源。时切断电源（3）三极管hFE插口：测量NPN和PNP三极管的hFE值。（4）输入插孔：有4 个输入插孔，其中“V ·?”与“COM”是测量电压和电阻的输入插孔“A0200A之间电流的输入插孔的输入插孔；“mA”与“COM”是测量0 ～200mA之间电流的输入插孔； “10A”与“COM”是测量200mA ～10A之间电流的输入插孔。

数字万用表原理..

数字万用表姓名：XXX 学号：XXXXXX 专业：08电子信息工程X班数字万用表DMM(Dital MultiMeter)采用大规模集成电路和液晶数字显示技术，具有结构简单、测量精度高、输入阻抗高、显示直观、过载能力强、功能全、耗电省、自动量程转换等优点，许多数字万用表还带有测电容、频率、温度等功能。本课题的主要内容是理解DT-830型数字万用表的基本结构和原理，通过数字万用表的组装与调试，培养电子产品安装测试技能。万用表的概述数字万用表是采用集成电路模/数转换器和液晶显示器，将被测量的数值直接以数字形式显示出来的一种电子测量仪表。 1.数字万用表的组成数字万用表是在直流数字电压表的基础上扩展而成的。为了能测量交流电压、电流、电阻、电容、二极管正向压降、晶体管放大系数等电量，必须增加相应的转换器，将被测电量转换成直流电压信号，再由A/D转换器转换成数字量，并以数字形式显示出来。它由功能转换器、A/D转换器、LCD显示器、电源和功9能/量程转换开关等构成。常用的数字万用表显示数字位数有三位半、四位半和五位半之分。对应的数字显示最大值分别为1999，19999和199999，并由此构成不同型号的数字万用表。 2.数字万用表的面板 (1)液晶显示器:显示位数为四位，最大显示数为±1999，若超过此数值，则显示1或-1。 (2)量程开关:用来转换测量种类和量程。 (3)电源开关:开关拨至"ON"时，表内电源接通，可以正常工作；"OFF"时则关闭电源。 (4)输入插座:黑表笔始终插在"COM"孔内。红表笔可以根据测量种类和测量范围分别插入"V·Ω "、"mA"、"10A"插孔中。 1模数转换与数字显示电路常见的物理量都是幅值连续变化的所谓模拟量。指针式仪表可以直接对模拟电压、电流进行显示，而对数字式仪表，需要把模拟电信号转换成数字信号,再

数字万用表修理

数字万用表修理数字万用表检修方法与技巧数字式仪表具有很高的灵敏度和准确度，其应用几乎遍及所有企业。但由于其故障出现呈多因素，且遇到问题的随机性大，没有太多规律可循，修理难度较大。因此，本人将多年工作实际中所积累的一些修理经验整理出来，以供从事本专业的同仁参考。一、修理方法寻找故障应先外后里，先易后难，化整为零，重点突破。其方法大致可分为以下几种：1.感觉法凭借感官直接对故障原因做出判断，通过外观检查，能发现如断线、脱焊、搭线短路、熔丝管断、烧坏元件、机械性损伤、印刷电路上铜箔翘起及断裂等;可以触摸出电池、电阻、晶体管、集成块的温升情况，可参照电路图找出温升异常的原因。另外，用手还可检查元件有否松动、集成电路脚管是否插牢，转换开关是否卡带;可以听到和嗅到有无异声、异味。 2.测电压法测量各关键点的工作电压是否正常，可较快找出故障点。如测 A/D 转换器的工作电压、基准电压等。 3.短路法在前面所讲的检查A/D转换器方法里一般都采用短路法，这种方法在修理弱电和微电仪器时用得较多。 4.断路法把可疑部分从整机或单元电路中断开，若故障消失，表示故障在断开的电路中。此法主要适合于电路存在短路的情况。 5.测元件法当故障已缩小到某处或几个元件时，可对其进行在线或离线测量。必要时，用好的元件进行替换，若故障消失，说明元件已坏。 6.干扰法利用人体感应电压作为干扰信号，观察液晶显示的变化情况，常用于检查输入电路与显示部分是否完好。二、修理技巧对一块故障仪表首先应检查和判别故障现象是共性(所有功能都不能测量)，还是个性(个别功能或个别量程)，然后区别情况，对症解决。1、若所有档均不能工作，应重点检查电源电路和A/D转换器电路。检查电源部分时，可取下叠层电池，按下电源开关，用正表笔接被测表电源负，负表笔接电源正(对数字万用表而言)，开关打到二级管测量档，若显示的是二级管正向电压，则说明电源部分是好的，若偏差大，则说明电源部分有问题。若出现开路，重点检查电源开关和电池引线等。若出现短路，则需要采用断路法，逐步断开使用电源的元件，重点检查运算放大器、定时器及A/D转换器等。若出现短路，一般都不止损坏一块集成元件。检查A/D转换器可以和基本表同时进行，相当于模拟式万用表的直流表头，具体检查方法： (1)被测表的量程转到直流电压最低档; (2)测量 A/D 转换器工作电压是否正常。根据表内所用 A/D 转换器型号，对应 V+脚和 COM 脚，测量值与它的典型值相比较是否相符。 (3)测 A/D 转换器的基准电压，目前常用的数字万用表的基准电压一般都是 100mV 或 1V，即测量 VREF+与 COM 之间的直流电压，若偏离 100mV 或 1V，可通过外接电位器进行调节。 (4)检查输入为零的显示数，把 A/D 转换器的正端 IN+与负端 IN-短接，使输入电压 Vin=0，仪表显示“00.0"或“00.00"。

数字万用表修理

数字万用表检修方法与技巧数字式仪表具有很高的灵敏度和准确度，其应用几乎遍及所有企业。但由于其故障出现呈多因素，且遇到问题的随机性大，没有太多规律可循，修理难度较大。因此，本人将多年工作实际中所积累的一些修理经验整理出来，以供从事本专业的同仁参考。一、修理方法寻找故障应先外后里，先易后难，化整为零，重点突破。其方法大致可分为以下几种： 1.感觉法凭借感官直接对故障原因做出判断，通过外观检查，能发现如断线、脱焊、搭线短路、熔丝管断、烧坏元件、机械性损伤、印刷电路上铜箔翘起及断裂等;可以触摸出电池、电阻、晶体管、集成块的温升情况，可参照电路图找出温升异常的原因。另外，用手还可检查元件有否松动、集成电路脚管是否插牢，转换开关是否卡带;可以听到和嗅到有无异声、异味。 2.测电压法测量各关键点的工作电压是否正常，可较快找出故障点。如测A/D转换器的工作电压、基准电压等。 3.短路法在前面所讲的检查A/D转换器方法里一般都采用短路法，这种方法在修理弱电和微电仪器时用得较多。

4.断路法把可疑部分从整机或单元电路中断开，若故障消失，表示故障在断开的电路中。此法主要适合于电路存在短路的情况。 5.测元件法当故障已缩小到某处或几个元件时，可对其进行在线或离线测量。必要时，用好的元件进行替换，若故障消失，说明元件已坏。 6.干扰法利用人体感应电压作为干扰信号，观察液晶显示的变化情况，常用于检查输入电路与显示部分是否完好。二、修理技巧对一块故障仪表首先应检查和判别故障现象是共性(所有功能都不能测量)，还是个性(个别功能或个别量程)，然后区别情况，对症解决。 1.若所有档均不能工作，应重点检查电源电路和A/D转换器电路。检查电源部分时，可取下叠层电池，按下电源开关，用正表笔接被测表电源负，负表笔接电源正(对数字万用表而言)，开关打到二级管测量档，若显示的是二级管正向电压，则说明电源部分是好的，若偏差大，则说明电源部分有问题。若出现开路，重点检查电源开关和电池引线等。若出现短路，则需要采用断路法，逐步断开使用电源的元件，重点检查运算放大器、定时器及A/D转换器等。若出现短路，一般都不止损坏一块集成元件。检查A/D转换器可以和基本表同时进行，相当于模拟式万用表的直流表头，具体检查方法：

数字万用表9V供电

数字万用表用1.5V电池通过升压替代9V叠层电池，通常都要单独安装电源开关。给制作和使用带来不便。本文介绍的电路是通过检测数字万用表工作电流的有无来控制启动或停止的。只要将电源线与升压电路的输出端对接，就可数字万用表电源开关? <<版权电路如附图。该电路为间歇式振荡升压电路。BG1与L1、L2、C1等构成振荡器。BG1为振荡管，工作在开关。L1、C1为振荡反馈元件。L2为振荡储能绕组。方便，电路还设计了由BG3构成的自动电子开关。当BG3的基极没有负载时，也就没有基极电流，BG3、BG2、BG1均截止，整个电路停止工作，不消耗电源。，本电路不需设立单独的电源开关。当A、B两点接上负载时，BG3导通，BG2也跟着导通，通过负载为BG1提供基极电流，BG1导通，能量从电源流入并储存在L2中。BG1集电极电压很低，D1截止，负载由C2残存电压供电。当BG1截止时，L2中电流不能突变，它将产生出较高的逆程电动势，经D1整流后输出。当输出电压高于D2的稳压值时，BG2的b、e结反偏而趋向于截止，BG1基极电流将会下降，迫使其振荡减弱，输出电压也随之下降。从而将输出电压自动地控制在D2的稳压值附近。元件选择： BG1选饱和压降低的NPN型硅管，如9013、8050等，要求ICM>300mA，β>200。 BG29012、9015等PNP硅管，BG3选用9014等NPN型管，要求穿透电流越小越好。L1、L2用∮0.1MM的漆包线在∮8MM的高频磁环（从旧电子镇流器或节能灯里拆用）上绕制而成。L1为6匝，L2为36匝。

笔者用此电路为DT890A数字万用表供电，实测工作电流为：蜂鸣挡和电容20uF、2uF 挡为45mA以下，挡位均在25mA以下。< 当电池电压降到0.9V时，除消耗电流较大的蜂鸣挡，电容20uF、2uF挡有缺电显示外，其余挡位均未见缺电显示。本电路制作简单，性能稳定，经济实用。不用调试，只要接线正确，均能正常工作。

1.5V自关断数字万用表升压电源制作经验

1.5V自关断数字万用表升压电源数字万用表如果用1.5V电池通过升压替代9V叠层电池，通常都要单独安装电源开关。给制作和使用带来不便。本文介绍的电路是通过检测数字万用表工作电流的有无来控制启动或停止的。因此只要将电源线与升压电路的输出端对接，就可利用数字万用表电源开关自动关段功能实现自动断电。电路如附图所示。该电路为间歇式振荡升压电路。BG1与L1、L2、C1等构成振荡器。BG1为振荡管，工作在开关状态。L1、C1为振荡反馈元件。L2为振荡储能绕组。为了方便，电路还设计了由BG3构成的自动电子开关。当BG3的基极没有负载时，也就没有基极电流，BG3、BG2、BG1均截止，整个电路停止工作，不消耗电源。因此，本电路不需设立单独的电源开关。当A、B两点接上负载时，BG3导通，BG2也跟着导通，通过负载为BG1提供基极电流，BG1导通，能量从电源流入并储存在L2中。此时BG1集电极电压很低，D1截止，负载由C2残存电压供电。当BG1截止时，L2中电流不能突变，它将产生出较高的逆程电动势，经D1整流后输出。当输出电压高于D2的稳压值时，BG2的b、e结反偏而趋向于截止，BG1基极电流将会下降，迫使其振荡减弱，输出电压也随之下降。从而将输出电压自动地控制在D2的稳压值附近。元件选择： BG1选饱和压降低的NPN型硅管，如9013、8050等，要求ICM>300mA，β>200。BG2可用9012、9015等PNP硅管，BG3选用9014等NPN型管，要求穿透电流越小越好。L1、L2用∮0.1MM的漆包线在∮8MM的高频磁环（从旧电子镇流器或节能灯里拆用）上绕制而成。L1为6匝，L2为36匝。笔者用此电路为DT890A数字万用表供电，实测工作电流为：蜂鸣挡和电容20uF、2uF挡为45mA以下，其它挡位均在25mA以下。当电池电压降到0.9V时，

数字万用表使用和常用电子元器件的识别与检测

电阻测量档位

一、交直流电流的测量根据测量电流的大小选择适当的电流测量量程和红表笔的插入“A”电流插孔，测量直流时，红表笔（插入电流插孔中）接触电压高一端，黑表笔接触电压低的一端，正向电流从红表笔流入万用表，再从黑表笔流出，当要测量的电流大小不清楚的时候，先用最大的量程来测量，然后再逐渐减小量程来精确测量。测量电流时的连接电路图（i为电流）二、交直流电压的测量红表笔插入“V/Ω”插孔中，根据电压的大小选择适当的电压测量量程，黑表笔接触电路“地”端，红表笔接触电路中待测点。特别要注意，数字万用表测量交流电压的频率很低（45～500Hz），中高频率信号的电压幅度应采用交流毫伏表来测量。测量电压时的连接电路图（u为电压）三、电阻的测量电阻的测量比较简单红表笔插入“V/Ω”插孔中，黑表笔插入 "com"插孔，根据电阻的大小选择适当的电阻档，红、黑两表笔分别接触电阻两端，观察读数即可。特别是，测量在路电阻时（在电路板上的电阻），应先把电路的电源关断，以免引起读数抖动。禁止用电阻档测量电流或电压（特别是交流220V电压），否则容易损坏万用表。在路检测时注意电阻不能有并联支路。电阻档选的比较大时（比如测量10M的电阻）应先将两支表笔短路，显示的值可能为1M。每次测量完毕需把测量结果减去此值，才是实际电阻值(电阻档高时，误差会比较大)。四、短开路检测将功能、量程开关转到蜂鸣档位置，两表笔分别测试点，若有短路，则蜂鸣器会响。用此方法可以检测电路线路的通断情况。注意：蜂鸣器响并不一定表示两点间线路短路，若两点间电阻比较小（20Ω）也会响。

五、数字万用表电容检测方法检测电容有专用的电容表来测量电容容量，如下图所示专用电容表也可用万用表测量固定小电容器的检测 1.检测10pF以下的小电容因10pF以下的固定电容器容量太小，用万用表进行测量，只能定性的检查其是否有漏电，内部短路或击穿现象。测量时，可选用万用表电阻档，用两表笔分别任意接电容的两个引脚，阻值应为无穷大。若测出阻值(指针向右摆动)为零，则说明电容漏电损坏或内部击穿。 2.检测10PF～0.01μF固定电容器是否有充电现象，进而判断其好坏。万用表选用电阻挡。两只三极管的β值均为100以上，且穿透电流要些可选用3DG6等型号硅三极管组成复合管。万用表的红和黑表笔分别与复合管的发射极e和集电极c相接。由于复合三极管的放大作用，把被测电容的充放电过程予以放大，使万用表指针摆幅度加大，从而便于观察。应注意的是：在测试操作时，特别是在测较小容量的电容时，要反复调换被测电容引脚接触A、B两点，才能明显地看到万用表指针的摆动。 3.对于0.01μF以上的固定电容，可用万用表的R×10k挡直接测试电容器有无充电过程以及有无内部短路或漏电，并可根据指针向右摆动的幅度大小估计出电容器的容量。 1．数字万用表检测电解电容：（1）用电容档直接检测某些数字万用表具有测量电容的功用，UT51其量程分为200μ和20μ两档。测量时先将红表笔接到电流端孔，黑表笔接到COM端孔，功能档位选择电容档位，再用红黑表笔接已放电的电容两引脚（注意极性），选取适当的量程后就可读取显示数据。 200μ档，宜于测量20uF至200μF之间的电容；20μ档，宜于测量2μF至20μF之间的电容。（2）用蜂鸣档初步判断电容的好坏

数字万用表的使用

数字万用表使用和常用电子元器件的识别与检测一、交直流电流的测量根据测量电流的大小选择适当的电流测量量程和红表笔的插入“A”电流插孔，测量直流时，红表笔（插入电流插孔中）接触电压高一端，黑表笔接触电压低的一端，正向电流从红表笔流入万用表，再从黑表笔流出，当要测量的电流大小不清楚的时候，先用最大的量程来测量，然后再逐渐减小量程来精确测量。

测量电流时的连接电路图（i为电流）二、交直流电压的测量红表笔插入“V/Ω”插孔中，根据电压的大小选择适当的电压测量量程，黑表笔接触电路“地”端，红表笔接触电路中待测点。特别要注意，数字万用表测量交流电压的频率很低（45～500Hz），中高频率信号的电压幅度应采用交流毫伏表来测量。测量电压时的连接电路图（u为电压）三、电阻的测量

电阻的测量比较简单红表笔插入“V/Ω”插孔中，黑表笔插入"com"插孔，根据电阻的大小选择适当的电阻档，红、黑两表笔分别接触电阻两端，观察读数即可。特别是，测量在路电阻时（在电路板上的电阻），应先把电路的电源关断，以免引起读数抖动。禁止用电阻档测量电流或电压（特别是交流220V电压），否则容易损坏万用表。在路检测时注意电阻不能有并联支路。电阻档选的比较大时（比如测量10M的电阻）应先将两支表笔短路，显示的值可能为1M。每次测量完毕需把测量结果减去此值，才是实际电阻值(电阻档高时，误差会比较大)。四、短开路检测将功能、量程开关转到蜂鸣档位置，两表笔分别测试点，若有短路，则蜂鸣器会响。用此方法可以检测电路线路的通断情况。注意：蜂鸣器响并不一定表示两点间线路短路，若两点间电阻比较小（20Ω）也会响。五、数字万用表电容检测方法检测电容有专用的电容表来测量电容容量，如下图所示也可用万用表测量固定小电容器的检测 1、检测10pF以下的小电容因10pF以下的固定电容器容量太小，用万用表进行测量，只能定性的检查其是否有漏电，内部短路或击穿现象。测量时，可选用万用表电阻档，用两表

1.5V升9V数字万用表电源电路

数字万用表如果用1.5V电池通过升压替代9V叠层电池，通常都要单独安装电源开关。给制作和使用带来不便。本文介绍的电路是通过检测数字万用表工作电流的有无来控制启动或停止的。因此只要将电源线与升压电路的输出端对接，就可利用数字万用表电源开关。电路如附图所示。该电路为间歇式振荡升压电路。BG1与L1、L2、C1等构成振荡器。BG1为振荡管，工作在开关状态。L1、C1为振荡反馈元件。L2为振荡储能绕组。为了方便，电路还设计了由BG3构成的自动电子开关。当BG3的基极没有负载时，也就没有基极电流，BG3、BG2、BG1均截止，整个电路停止工作，不消耗电源。因此，本电路不需设立单独的电源开关。当A、B两点接上负载时，BG3导通，BG2也跟着导通，通过负载为BG1提供基极电流，BG1导通，能量从电源流入并储存在L2中。此时BG1集电极电压很低，D1截止，负载由C2残存电压供电。当BG1截止时，L2中电流不能突变，它将产生出较高的逆程电动势，经D1整流后输出。当输出电压高于D2的稳压值时，BG2的b、e结反偏而趋向于截止，BG1基极电流将会下降，迫使其振荡减弱，输出电压也随之下降从而将输出电压自动地控制在D2的稳压值附近。

元件选择： BG1选饱和压降低的NPN型硅管，如9013、8050等，要求ICM>300mA，β>200。BG2可用9012、9015等PNP硅管，BG3选用9014等NPN型管，要求穿透电流越小越好。L1、L2用∮0.1MM的漆包线在∮8MM的高频磁环（从旧电子镇流器或节能灯里拆用）上绕制而成。L1为6匝L2为36匝。笔者用此电路为DT890A数字万用表供电，实测工作电流为：蜂鸣挡和电容20uF、2uF挡为45mA以下，其它挡位均在25mA以下。当电池电压降到0.9V 时，除消耗电流较大的蜂鸣挡，电容20uF、2uF挡有缺电显示外，其余挡位均未见缺电显示。本电路制作简单，性能稳定，经济实用。不用调试，只要接线正确，均能正常工作
