地板辐射采暖及结构规范
圣通地板采暖系统技术参数：
1）地板采暖结构层厚度：公用建筑≧90mm，住宅≧70mm（不含地面层入找平层厚度）
2）采暖系统完全温度范围：-70℃～110℃，导热系数：0.3～0.45W/m.k
3）供圆水温差8℃～15℃；流量0.02L/S～0.04L/S
4）工作压力≦10.MPa;爆破压力：60Kg/cm2
5）地面层承载≦2000Kg/m2，若大于此数值应采取相关措施。
6）在热水进入管道前（分水器处），应过滤网以防异物混入。
7）地面散热与地板材质，管间距，供回水温度等因素有关，按目前的常规做法，保温材料为：20—30mm厚的复合聚苯板，隔热材料为锡箔纸。
8）PE-X管弯曲半径≧8倍管直径，管间距100-350mm，管回路以80—100mm为宜。
用途：
1）热水、供暖用
公寓、住宅、饭店、学校、体育馆、商业区、医院、太阳能住宅、浴池、温泉、室内游泳场、热交换器线圈等
2）饮用水用
3）工业用
4）农业、畜牧业用
温室、花园、养鱼场院、猪圈、养鸡场
5）融雪用公路、运动场、车库、机场等
安装及应用：
1、在基础混凝土上用耐腐蚀性防水纸布、PVC、PE或防水灰浆处理。这时塑料防水纸布等如有折叠这处需要完全贴紧以不使水分进入，并且由于湿气从墙壁进入，需要铺到从地板到墙壁10cm高处。
2、地板隔热材料的施工
为了防止从下方渗入湿气，提高热炕供暖管的热传递效率，隔热材料最好使用厚度50mm以上的保温板（比重0.03）。（也可使用效果最好的其它保温材料）
3、用于支持的基础灰浆的施工
起支持作用的基础灰浆支铺设热炕暖管时起支撑作用，灰浆的混和比为水泥：沙=1：3，方式时要尽可能保持水平，需要彻底养护。
4、分水器的安装
1）使用分水器进行各房间的温水分配，装在分水器上的阀门管套最好在距离地板30cm以上，水平安装。
2）安装分水器时要把供水阀门放在前面，回水阀门放在后面。
3）最好安装温度计以了解温水的温度。
4）把空气阀安装在分水器时可综合处理各房间管路内的空气。
5、弯曲路线的面管方法
1）对圣通牌热炕管实施弯曲布置时不需强行循环温水或加热，只需两手宽握管子，轻轻弯
曲到希望的角度。
2）为了使弯曲后的管子不被折曲需要根据产品种类，两手产的蹁最水要超过两手距离，弯曲时的直径要超过最小弯曲直径。
3）布管幅宽小于最小直径时要作成哑铃形。
6、固定方法
1）固定时可使用地热供暖管托架在基础灰浆地板上用钉子固定（不可用铁卡、最好用地热管专用卡）。设置固定托架的间隔为1m以下，90度弯曲部位和180度弯曲部位要保使用2个和平个以上的托架。
2）也可均匀设置夹（钳）杆固定到灰浆板上布设管路。
7、砂砾层及灰浆罩面（完成面）
为保证管路间蓄热和温度均匀应铺下砂砾层后进行配比1：2的灰浆完成处理，不仅要保证地板水平，还要在湿润状态下自然干燥，使得到彻底的养护，为人的养护会导致地板龟裂，应予以注意。
板采暖国家行业标准 JGJ142-2004
第一章总则
第1.1.1条为了规范地面辐射供暖工程的设计、施工和验收工作，做到技术先进、经济合理、安全适用和保证工程质量，特制定本规程。
第1.1.2条本规程适用于新建的工业和民用建筑内，以热水为热媒或以发热电缆为热源的，地面辐射供暖工程的设计、施工和验收。
第1.1.3条进行地面辐射供暖工程的设计、施工和验收时，除应执行本规程外，尚应符合国家现行的有关标准、规范等的规定。
第二章术语
第2.1.1条低温热水地面辐射供暖（low temperature hot water floor radiant heating）
以温度不高于60℃的热水为热媒，在埋置于地面以下填充层中的加热管内循环流动，加热整个地板，通过地面以辐射和对流的热传递方式向室内供热的一种供暖方式。
第2.1.2条分、集水器（manifold）
水系统中，用于连接各路加热管供、回水的配、集水装置。
第2.1.3条面层（surface course）
建筑地面直接承受各种物理和化学作用的表面层。
第2.1.4条找平层（toweling course）
在垫层或楼板面上进行抹平找坡的构造层。
第2.1.5条隔离层（isolating course）
防止建筑地面上各种液体或地下水、潮气透过地面的构造层。
第2.1.6条填充层(filler course)
在绝热层或楼板基面上设置加热管或发热电缆用的构造层，用以保护设备并使地面温度均匀。
第2.1.7条绝热层（insulating course)
用以阻挡热量传递，减少无效热耗的构造层。
第2.1.8条防潮层（moisture proofing course）
防止建筑地基或楼层地面下潮气透过地面的构造层。
第2.1.9条伸缩缝（expansion joint）
补偿混凝土填充层、上部构造层和面层等膨胀或收缩用的构造缝。
第2.1.10条铝塑复合管(polyethylene-aluminum compound
pipe)
内层和外层为交联聚乙烯或聚乙烯、中间层为增强铝管、层间采用专用热熔胶，通过挤出成型方法复合成一体的加热管。根据铝管焊接方法不同，分为搭接焊加对接焊两种形式，通常以XPAP或PAP标记。
第2.1.11条聚丁烯管(polyebutylene pipe)
由聚丁烯－1树脂添加适量助剂，经挤出成型的热塑性加热管，通常以PB标记。
第2.1.12条交联聚乙烯管(cross linked polyethylene pipe) 以密度大于等于0.94g/cm3的聚乙烯或乙烯共聚物，添加适量助剂，通过化学的或物理的方法，使其线型的大分子交联成三维网状的大分子结构的加热管，通常以PE-X标记。按照交联方式的不同，可分为过氧化物交联聚乙烯（PE-Xa）、硅烷交联聚乙烯（PE-Xb）、电子束交联聚乙烯（PE-Xc）、偶氮交联聚乙烯（PE-Xd。）
第2.1.13条无规共聚聚丙烯管(polypropylene random copolymer pipe)
以丙烯和适量乙烯的无规共聚物,添加适量助剂,经挤出成型的
热塑性加热管。通常以PP-R标记。
第2.1.14条嵌段共聚聚丙烯管(polypropylene block copolymer pipe)
以丙烯和乙烯嵌段共聚物,添加适量助剂,经挤出成型的热塑性
加热管。通常以PP-B标记。
第2.1.15条耐热聚乙烯管(polyethylene of raised temperature resistance pipe)
以乙烯和辛烯共聚制成的线性中密度乙烯共聚物,添加适量助剂,经挤出成型的一种热塑性加热管。通常以PE-RT标记。
第2.1.16条黑球温度（black globe temperature）
由黑球温度计指示的温度数值，习惯上也称实感温度。
第2.1.17条发热电缆（Heating cable）
以供暖为目的、通电后能够发热的电缆，通常由发热导线、绝缘层、接地屏蔽层和外鞘等部分组成。
第2.1.18条发热电缆地面辐射供暖（Heating Cable floor radiant heating）
将外表面允许工作温度上限为65℃的发热电缆埋设在地板中，以发热电缆为热源加热地板，以温控器控制室温或地板温度，实现地面辐射供暖的供暖方式。
第2.1.19条发热导线（heating conductor）
发热电缆中将电能转换为热能的金属线。
第2.1.20条绝缘层（Insulation of a cable）
发热导线之间或发热导线与接地屏蔽层之间的绝缘材料层。
第2.1.21条接地屏蔽层（Screen）
包裹在发热导线外并与发热导线绝缘的金属层。其材质可以是编织成网或螺旋缠绕的金属丝，也可以是螺旋缠绕或沿发热电缆纵向围
合的金属丝或金属带。
第2.1.22条外鞘（Sheath）
保护发热电缆内部不受外界环境影响（如腐蚀、受潮等）的电缆外壳层。
第2.1.23条室温温控器（Thermostat with room sensor）
能够感应房间空气温度，用以调节房间所需温度的一种自动控制装置。
第2.1.24条地温温控器（Thermostat with floor sensor）能够感应地板温度，加以控制调节的一种自动控制装置。
第2.1.25条双温温控器（Thermostat with air & floor sensors）
能够同时感应房间空气温度和地板温度，加以控制调节的一种自动控制装置。
第2.1.26条固定卡子（Tube clamps）
将加热管或发热电缆直接固定在绝热层上的塑料卡钉。
第2.1.27条扎带（fixing）
将加热管或发热电缆固定在木格栅或钢丝网上的固定带。
第三章低温热水地面辐射供暖系统的设计
第1节一般规定
第3.1.1条低温热水地面辐射供暖系统的供、回水温度应由计算确定。民用建筑供水温度宜采用35-50℃，不应超过60℃，供、回
水温差宜小于或等于10℃。

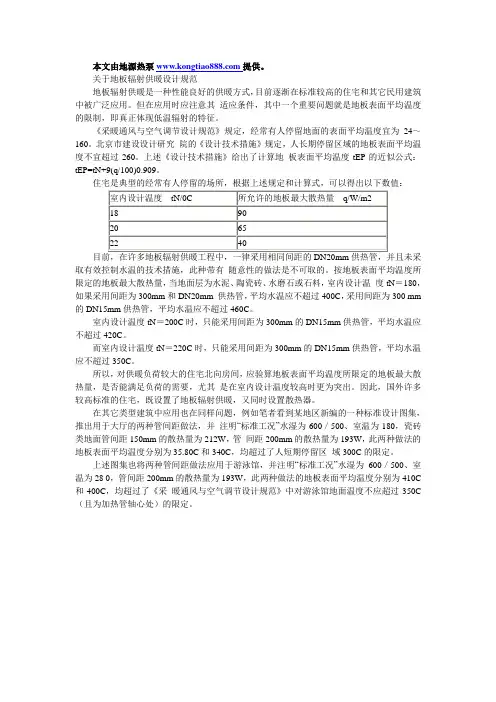

第3.1.2条采用低温热水地面辐射供暖方式时，地面的表面平均温度应符合表3.1.2的规定。
表3.1.2 地面的表面平均温度（℃）
区域特征适宜范围最高限值
人员经常停留区 24-26 28
人员短期停留区 28-30 32
无人停留区 35-40 42
浴室及游泳池 30-33 33
第3.1.3条低温热水地面辐射供暖系统的工作压力，不宜大于0.8MPa；建筑物高度超过50m时，宜竖向分区设置。
第3.1.4条无论采用何种热源，低温热水地面辐射供暖热媒的温度、流量和资用压差等参数，都应和热源系统相匹配；同时热源系统应设置相应的控制装置，满足低温热水地面辐射供暖系统运行与调节的需要。
第3.1.5条低温热水地面辐射供暖工程施工图设计文件的内容和深度, 应符合下列要求：
施工图设计文件应以施工图纸为主, 包括：图纸目录、设计说明、加热管布置平面图、分、集水器、地面构造图等内容；
2. 设计说明中应详细说明供暖室内、外计算温度、热源及热媒参数、加热管技术数据、规格（公称外径X壁厚）；标明使用的具体条件如工作温度、工作压力以及绝热层材料的导热系数、容重（密度）、
规格、厚度等；
3. 平面图中应绘出加热管道的具体布置形式，标明敷设间距、各环路编号、加热管的管径、计算长度等。
第2节低温热水地面辐射供暖系统地面构造作法
第3.2.1条低温热水地面辐射供暖系统的地面结构，宜由基层（楼板或与土壤相邻的地面）、找平层、绝热层（上部敷设加热管）、伸缩缝、填充层和地面层组成。可参见附录A。
1. 当工程允许地面按双向散热进行设计时，各楼层间的楼板上部可不设绝热层。
2. 与土壤相邻的地面，必须设绝热层，绝热层下部应设置防潮层。直接与室外空气相邻的楼板，也必须设绝热层。
3. 对于潮湿房间如卫生间、游泳馆等，在填充层上部应设置隔离层。
第3.2.2条采用低温热水地面辐射供暖方式时，宜优先采用热阻小于0.05㎡·K/W的材料作为面层。
第3.2.3条当面层采用带龙骨的架空木地板时，加热管应敷设在木地板下部、龙骨之间的绝热层上，这时可不设置豆石混凝土填充层。
第3.2.4条低温热水地面辐射供暖系统绝热层采用聚苯乙烯泡沫塑料板时，其厚度不应小于表3.2.4规定值，若采用其它隔热材料时，可根据热阻相当的原则确定厚度。
表3.2.4 聚苯乙烯泡沫塑料板绝热层厚度（mm）
楼层之间楼板上的绝热层 20、与土壤或室外空气相邻的地板上的绝热层 40
第3.2.5条在与内外墙、柱及过门等垂直部件交接处应敷设不间断的伸缩缝，伸缩缝宽度不应小于20mm，伸缩缝宜采用聚苯乙烯或高发泡聚乙烯泡沫塑料；当地面面积超过30㎡或边长超过6m时，应设置伸缩缝，伸缩缝宽度不宜小于8mm，伸缩缝宜采用高发泡聚乙烯泡沫塑料或内满填弹性膨胀膏。
第3.2.6条填充层的材料宜采用C15豆石混凝土，豆石粒径不宜大于12mm。填充层的厚度不宜小于50mm。如地面荷载大于20KN/m2时，应会同结构设计人员采用加固措施。
第3节地面辐射供暖系统供暖热负荷的计算
第3.3.1条低温热水地面辐射供暖系统的供暖热负荷，应按《采暖通风与空气调节设计规范》（GB50019）的有关规定进行计算。
第3.3.2条计算全面低温热水地面辐射供暖系统的耗热量时，室内计算温度的取值应降低2℃，或取计算总耗热量的90－95％。
第3.3.3条局部地面辐射供暖系统的耗热量，可按整个房间全面辐射供暖所算得的耗热量乘以该区域面积与所在房间面积的比值和表3.3.3中所规定的附加系数确定。
表3.3.3 局部辐射供暖热负荷的附加系数
供暖区面积与房间总面积比值 0.55 0.40 0.25
附加系数 1.30 1.35 1.50
第3.3.4条进深大于6m的房间，宜以距外墙6m为界分区，分别计算供暖热负荷和进行加热管布置。
第3.3.5条敷设加热管的建筑地面，不应计算地面的传热损失。
第3.3.6条计算低温热水地面辐射供暖系统的供暖热负荷时, 不考虑高度附加。
第3.3.7条采用集中供暖分户热计量或分户独立热源的低温热水地面辐射供暖的系统，应考虑间歇供暖和户间传热等因素，宜对计算的热负荷增加一定的附加值。
第4节低温热水地面辐射供暖系统的地面散热量
第3.4.1条单位地面面积的散热量q （W/㎡）应按下式计算： q=qf + qd
单位地面面积辐射传热量：
qf=5x108[(tpj +273)4-( AUST+273)4]
单位地面面积对流传热量：
qd=α(tpj-tn)n
式中：tpj—地面的表面平均温度（℃）；
AUST—室内非加热表面的面积加权平均温度（℃）；(详见附录B)
α—常数，向上传热时，α＝2.17；向下传热时, α=0.14；
n—指数，向上传热时，n＝1.31；向下传热时, n=1.25；
tn—室内计算温度（℃）。
第3.4.2条确定地面所需的散热量时, 应将第三节计算的房间
供暖热负荷扣除来自上层地板向下的散热量。
第3.4.3条单位地面面积所需的散热量应按下式计算：
q x＝ Q／F
式中: qx ——单位地面面积所需的散热量（W/㎡）；
Q ——房间所需的地面散热量（W）；
F ——敷设加热管的地面面积（㎡）。
第3.4.4条确定地面散热量时, 必须校核地面的表面平均温度, 确保其不高于表3.1.3的最高限值；否则应改善建筑热工性能或设置
其它辅助供暖设备，减少低温热水地面辐射供暖系统负担的热负荷。tpj与单位地面面积所需散热量之间，近似关系为：
tpj=tn+9 (qx/100) 0.909 ℃
式中：tn—室内计算温度（℃）；
qx —单位地面的散热量，W/㎡。
第3.4.5条热媒的供热量，应包括地面向上的散热量和向下层
或向土壤传热的热量损失。
第3.4.6条地面散热量应考虑家俱及其它地面覆盖物的影响。
第3.4.7条单位地面面积的散热量和向下传热的热损失，均应
通过计算确定。
注：当加热管采用PE-X管或PB管、外径为20mm、填充层厚度为50mm、绝热层厚度20mm和供回水温差10℃时，不同加热管间距、平均水温和室内空气温度条件下，单位地面面积散热量及向下传热的热损失，可按附录B选用。
第5节加热管系统设计
第3.5.1条在住宅建筑中，低温热水地面辐射供暖系统应按户划分系统，配置分、集水器；户内的各主要房间，宜分环路布置加热管。
第3.5.2条连接在同一分、集水器上的同一管径各环路加热管的长度宜尽量接近，并不宜超过120m。
第3.5.3条加热管的布置，应根据保证地面温度均匀的原则，选择采用回折型（旋转型）、平行型（直列型），详见附录C。
第3.5.4条加热管的敷设管间距，应根据地面散热量、室内空气设计温度、平均水温及地面传热热阻等通过计算确定。
第3.5.5条加热管的选择，应按供暖系统实际设计压力和管材的许用设计环应力选用，选择方法可参照附录D。
第3.5.6条加热管内水的流速不宜小于0.25m/s。
第6节分、集水器及附件的设计
第3.6.1条每环路加热管的进、出水口，应分别与分、集水器相连接。分、集水器直径应不小于总供回水管直径，且分、集水器最大断面流速不宜大于0.8m/s。每个分、集水器分支环路不宜多于8路。
每个分支环路供回水管上均应设置可关断阀门。
第3.6.2条在分水器之前的供水连接管道上，顺水流方向应安装阀门、过滤器、热计量装置(有热计量要求的系统)和阀门。在集水器之后的回水连接管上，应安装可关断调节阀，必要时可以平衡阀代替。
第3.6.3条在分水器的总进水管与集水器的总出水管之间，宜设置旁通管，旁通管上应设置阀门，保证对供暖管路系统冲洗时水不流进加热管。
第3.6.4条分、集水器上应设置手动或自动排气阀及泄水阀。
第7节加热管水力计算
第3.7.1条加热管的压力损失△P（Pa），可按下式计算：
△P =△Pm+△Pj
沿程压力损失△Pm：
△Pm =λ Pa
局部压力损失△Pj：
Pj＝ Pa
式中：λ—管道摩擦系数；
d—管道内径（m）；
—管道长度（m）；
ρ—水的密度（㎏／m3）；
υ—水的流速（m/s）；
ζ—局部阻力系数。
第3.7.2条塑料管的摩擦系数，可近似统一按下式计
算： .
式中λ－摩擦阻力系数；
b－水的流动相似系数；
b＝1＋
式中 Res为阻力平方区的临界雷诺数，
ke－管子的当量粗糙度，m，对塑料管，ke=1×10-5 m；
di－管子的计算内径，m
di=0.5(2do＋?do－4s－2?s) （2）
式中 do－管外径，m；
?do－管外径允许误差，m；
s－管壁厚，m；
?s－管壁厚允许误差，m。
Rep－实际雷诺数，Rep= ,其中为水的流速，m/s；为与温度有关的运动黏度，m2/s。
塑料管阻力损失可按附录E计算。
第3.7.3条加热管的局部压力损失应通过计算确定，加热管局部阻力系数ξ值可按附录E－3选用。
第3.7.4条每套分、集水器环路（自分水器总进水管阀门起，至集水器总出水管阀门为止）的总压力损失（不包括热量表和恒温阀的局部阻力），不宜超过30kPa。
第8节热计量和室温控制
第3.8.1条新建住宅热水供暖系统, 应设置分户热计量和温度控制装置。
第3.8.2条低温热水地面辐射供暖系统的分户热计量, 应符合下列要求：
1. 应采用共用立管的分户独立系统形式；
2. 热量表前应设置过滤器；
3. 供暖系统的水质, 应符合国家现行标准《工业锅炉水质》（GB 1576）的要求；
4. 共用立管和入口装置, 宜设置在管道井内；管道井宜邻楼梯间或户外公共空间。
5. 每一对共用立管在每层连的户数不宜超过3户。
第3.8.3条低温热水地面辐射供暖系统室内温度的控制, 可选取如下列出的一种方式：
1. 在加热管与分、集水器的接合处,分路设置调节性能好的阀门,通过手动调节来控制室内温度；
2. 在加热管与分、集水器的接合处，分路设置远传型自力式或电动式恒温控制阀,通过各房间内的温度控制器控制相应回路上的调节阀，使室内温度自动保持恒定。调节阀也可内置于集水器中。采用电动控制时，房间温控器与分、集水器之间应预埋电线。
3. 在各个房间的加热管（加热管局部沿墙槽抬高至1. 4m）上装置自力式恒温控制阀，使室温保持恒定。
第3.8.4条低温热水地面辐射供暖系统应在热源处设置供热温度调节控制装置。

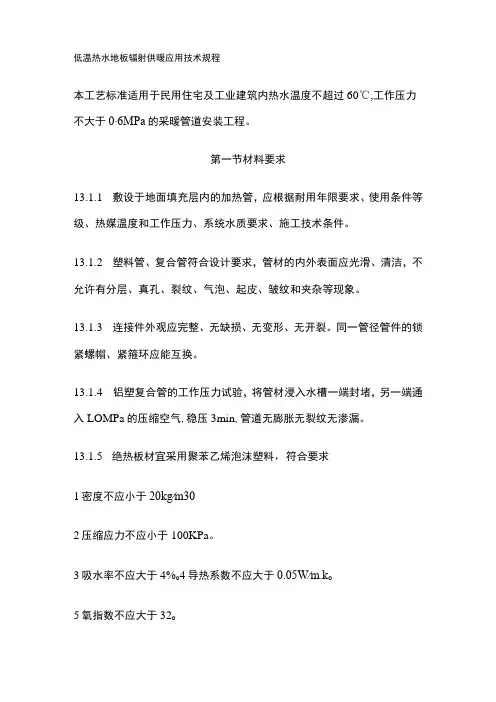

第四章低温热水地面辐射供暖系统的材料
第1节一般规定
第4.1.1条低温热水地面辐射供暖系统中所用主要材料包括加热管、分、集水器（含连接件等）、隔热材料等。
第4.1.2条系统中所用材料，应根据工程环境，如工作温度、工作压力、荷载、设计寿命及施工性能，参考相关的标准综合比较后确定。
第4.1.3条所有材料均应是按国家有关标准检验合格的，有关强制性性能要求应由国家授权机构进行检测，并出具有效证明文件或检测报告。
第4.1.4条管材生产企业必须向设计、安装和建设单位提供有关管材的下列文件资料：
1. 国家授权机构提供的管材型式检验报告；
2. 产品合格证；
3. 有特殊要求的管材，厂家应提供相应说明书。
第2节加热管管材
第4.2.1条低温热水地面辐射供暖系统的加热管一般为塑料管或铜管, 应根据其工作温度、工作压力、使用寿命、可维修性、施工方便程度和环保性能（如管材回收利用的可能性）等因素，经全面综合考虑和技术经济比较后确定。
第4.2.2条加热管质量必须符合相应标准中的各项规定与要求；加热管的物理性能应符合附录F的规定。
第4.2.3条塑料加热管外壁标识应按相关管材标准执行，有阻氧层的加热管宜注明。
第4.2.4条与其它供暖系统共用同一集中热源水系统、且其它供暖系统采用钢制散热器等易腐蚀构件时，全塑管宜有阻氧层或在热水系统中添加除氧剂，以有效防止渗入氧而加速对系统的氧化腐蚀。
第4.2.5条塑料加热管的内外表面应该光滑、平整、干净，不能有可能影响产品性能的明显划痕、凹陷、气泡等缺陷。
第4.2.6条塑料加热管的公称外径、公称壁厚与偏差，应符合附录G的要求。
第4.2.7条塑料加热管必须进行遮光包装后运输，不得裸露散装。
第3节分、集水器及连接件的质量要求
第4.3.1条分、集水器包括分、集水干管、排气泄水装置、支路阀门和连接配件等。
第4.3.2条分、集水器（含连接件等）的材料宜为铜质。当用于连接PP-R管或PP-B管时，铜质连接件直接与PP-R或PP-B接触的表面必须镀镍。
第4.3.3条分、集水器（含连接件等）的表观，内外表面应光洁，不允许有裂纹、砂眼、冷隔、夹渣、凹凸不平及其它任何影响性能的缺陷。表面电镀的连接件，色泽应均匀，镀层牢固，不允许有脱镀的缺陷。
第4.3.4条金属连接件间的连接及过渡管件与金属连接间的连接采用GB7306-2000《550 用螺纹密封的管螺纹》连接密封。永久性的螺纹连接，允许使用厌氧胶密封粘接；可拆卸的螺纹连接，允许使用不超过0.25 mm总厚的密封材料密封连接。
第4.3.5条铜制金属连接件与管材之间的连接结构形式为卡套式或卡压式夹紧结构。
第4.3.6条连接件的物理力学性能测试采用管道系统适应性试验的方法，管道系统适应性试验条件及要求参照相关标准。
第4节隔热材料质量要求
第4.4.1条隔热材料应采用导热系数小，吸湿率低，难燃或不
燃，具有足够的承载能力的材料，并且不含殖菌源，不散发异味及可能危害健康的挥发物。
第4.4.2条低温热水地面辐射供暖工程采用珠粒发泡的聚苯乙烯泡沫塑料板材，其质量应符合GB/T 10801.1－2002《绝热用模塑聚苯乙烯泡沫塑料》中Ⅱ的规定，主要技术指标如表4.4.2。
表4.4.2 聚苯乙烯泡沫塑料板材主要技术指标
项目单位Ⅱ
表观密度不小于 kg/m3 20.0
压缩强度（即在10%形变下的压缩应力）不小于 kPa 100
导热系数不大于 W/m.k 0.041
吸水率（体积分数）不大于 %(v/v) 4
70℃48h后尺寸变化率不大于 % 3
熔结性（弯曲变形）不小于 mm 20
氧指数不小于 % 30
燃烧分级达到B2 级
第4.4.3条当采用其它隔热材料时，其技术指标应参照表4.4.2的规定，选用同等效果隔热材料。
第五章低温热水地面辐射供暖系统的施工
第1节一般规定
第5.1.1条低温热水地面辐射供暖工程，施工安装前应具备下列条件：
1. 设计施工图纸和有关技术文件齐全；
2. 有较完善的施工方案、施工组织设计，并已完成技术交底；
3. 施工现场具有供水或供电条件，有储放材料的临时设施；
4. 土建专业已完成墙面内粉刷（不含面层），外窗、外门已安装完毕，并已将地面清理干净；厨房、卫生间应做完闭水试验并经过验收；
5. 各种安装材料已经检验合格，所附带的说明书和合格证应齐全。
第5.1.2条加热管在运输、装卸和搬运时，应小心轻放，不得抛、摔、滚、拖。避免爆晒雨淋，宜储存在温度不超过40℃，通风良好和干净的库房内；与热源距离至少应保持在1m以上。
第5.1.3条施工过程中，应防止油漆、沥青或其它化学溶剂接触污染管线的表面。
第5.1.4条低温热水地面辐射供暖工程的施工，环境温度不宜低于5℃。
第5.1.5条低温热水地面辐射供暖工程施工，不宜与其它工种
地面辐射采暖施工规范2017.8.10
地板采暖冷、热水系统设计*安装 低温热水地板辐射采暖 施工规范
2017.08.10 地面辐射采暖施工安装规范一、地板采暖结构解剖图 二、设计参数
三、采暖施工安装 （一）工艺流程 施工前期准备→具备施工作业面→安装分集水器→铺设复合保温板 →安装膨胀缝、伸缩节、边角保温等→铺设反射膜→管路铺设 →管道冲洗→外观检验及打压试验→回填砼→二次试压→施工验 收、签单。 （二）安装
1、清理施工作业面：将地面凹凸处剔除找平，砂上杂物等清理干净保证地面平 整，墙、柱脚与地面呈90度直角。 2、安装分集水器：将分集水器水平安装于图纸指定位置，分水器于上集水器于 下，间距200mm。集水器中心距地面高度不小于300mm。 3、铺设复合保温板：按照施工图铺设复合保温板，并用铝箔胶带粘结为一整 体。 4、按要求安装膨胀缝、伸缩节、波纹套管、边角保温等材料。 5、铺设反射膜：反射膜铺贴在保温板上，并固定。 6、管路铺设：严格按照设计施工图纸铺设PE-X (PE-RT、PB)管，并用塑料 卡钉将管材固定于复合保温板及反射膜上。 7、对管道进行水压冲洗、吹扫等，保证管道内无异物。 8、检测打压：管路铺设完毕后，检验所安装完毕系统的外观完好进行水压试验， 压力不低于0.6Mpa。 9、地暖系统带压回填混凝土。 10、待混凝土凝固、养护周期（不小于50h）结束后进行二次打压试验， 并进行施工验收，交签单。 四、施工质量要求： 1.苯板与铝箔结合要求严密牢固，平面没有破损。
2.苯板铺设要平整，搭接要严密。 3.按设计图纸要求铺设管材，同一管路应尽是保持同一水平面上，（特殊要求除 外） 4.管路弯曲半径不小于5倍管外径。 5.用塑料卡钉将PE-RT (PE-X)管固定在铺设于聚苯板表面的铝箔层（复合保温 板层）上，直管段固定间距不应大于700mm，弯曲管段不应大于350mm。 6.水平安装分集水器，集水器其中心距地面距离不宜小于300mm。 7.PE-X (PE-RT、PB)管始末端出地面，与分水器连接的管段，要套柔性波纹 护管进行保护。 8.每一套分水器与PE-X (PE-RT、PB)管装配接牢后，应对每组管路逐一进行 水压冲洗，确保畅通。 9.填充豆石砼前，应对地暖系统进行水压试验，试验压力不能低于0.6Mpa,试压 合格后，填充C15以上砼，并于砼中掺入适量防龟裂剂。 10.填充层在浇捣和养护过程中，地暖系统内应始终保持不小于0.3Mpa的压力，养 护周期不小于50小时。 11.严禁地暖铺设作业与其它施工作业同时交叉进行，严禁填充层在浇捣和养护过 程中进入践踏，严禁在地暖地面上运行重荷载或放置高温物体。
地板辐射采暖及结构规范
圣通地板采暖系统技术参数： 1）地板采暖结构层厚度：公用建筑≧90mm，住宅≧70mm（不含地面层入找平层厚度） 2）采暖系统完全温度范围：-70℃～110℃，导热系数：0.3～0.45W/m.k 3）供圆水温差8℃～15℃；流量0.02L/S～0.04L/S 4）工作压力≦10.MPa;爆破压力：60Kg/cm2 5）地面层承载≦2000Kg/m2，若大于此数值应采取相关措施。 6）在热水进入管道前（分水器处），应过滤网以防异物混入。 7）地面散热与地板材质，管间距，供回水温度等因素有关，按目前的常规做法，保温材料为：20—30mm厚的复合聚苯板，隔热材料为锡箔纸。 8）PE-X管弯曲半径≧8倍管直径，管间距100-350mm，管回路以80—100mm为宜。 用途： 1）热水、供暖用 公寓、住宅、饭店、学校、体育馆、商业区、医院、太阳能住宅、浴池、温泉、室内游泳场、热交换器线圈等 2）饮用水用 3）工业用 4）农业、畜牧业用 温室、花园、养鱼场院、猪圈、养鸡场 5）融雪用公路、运动场、车库、机场等 安装及应用： 1、在基础混凝土上用耐腐蚀性防水纸布、PVC、PE或防水灰浆处理。这时塑料防水纸布等如有折叠这处需要完全贴紧以不使水分进入，并且由于湿气从墙壁进入，需要铺到从地板到墙壁10cm高处。 2、地板隔热材料的施工 为了防止从下方渗入湿气，提高热炕供暖管的热传递效率，隔热材料最好使用厚度50mm以上的保温板（比重0.03）。（也可使用效果最好的其它保温材料） 3、用于支持的基础灰浆的施工 起支持作用的基础灰浆支铺设热炕暖管时起支撑作用，灰浆的混和比为水泥：沙=1：3，方式时要尽可能保持水平，需要彻底养护。 4、分水器的安装 1）使用分水器进行各房间的温水分配，装在分水器上的阀门管套最好在距离地板30cm以上，水平安装。 2）安装分水器时要把供水阀门放在前面，回水阀门放在后面。 3）最好安装温度计以了解温水的温度。 4）把空气阀安装在分水器时可综合处理各房间管路内的空气。 5、弯曲路线的面管方法 1）对圣通牌热炕管实施弯曲布置时不需强行循环温水或加热，只需两手宽握管子，轻轻弯
地板辐射采暖方式相关问题的探讨
地板辐射采暖方式相关问题的探讨 地面采暖既适应人体对热量的要求,并提高了人们生活质量和环境质量,节省了能源,也解决了分户计量的问题,是一项新技术新产品应用在供热行业的具体体现。在某种程度上降低了人们的生活质量,而地板辐射采暖是另一种采暖方式,同时它也给供暖行业带来了技术革新。 标签：地板辐射采暖原理施工设计 0 引言 随着建材工业迅速发展,新型保温材料和交联聚乙烯管的应用,地面辐射采暖应运而生。地面采暖既适应人体对热量的要求,并提高了人们生活质量和环境质量,节省了能源,也解决了分户计量的问题,是一项新技术新产品应用在供热行业的具体体现。 1 地面采暖优点及前景 地面辐射对采暖具有室内温度均匀,稳定,热容量大,不占使用面积等优点。使用效果好,人体感觉舒适,卫生标准高,由于室内采暖主要依靠辐射方式,在相同条件下,室内计算温度一般可比“对流采暖”方式低2～3℃既可,总耗热量可减少10～15%,同时,由于主要的供水温度较低(一般为50℃左右)可以利用热网回水,热水成地热热流等。因此从卫生条件和环境效益上看,是一种较好的采暖供热方式。 近十年来,地面辐射采暖在欧洲,北美许多国家早以应用,1998年占欧洲市场的20%以上,中国周边国家如韩国、日本的市场占有率已达30%以上,在国内地面辐射采暖的研究和使用也引起了不少单位和专家的重视。黑龙江省鸡西市园林小区住宅部分供热采用地面辐射采暖系统经过几年运行效果非常好。在引进技术和设备的条件下,各项技术所需设备和材料已投入市场,特制产交联聚乙烯管材供水温度在50℃左右时,其使用年限可达60年以上,能节省大量金属材料,而且施工方便,基本无须检修,随着产品进一步提高,廉价面耐用的交联聚乙烯管低温地面辐射采暖将广泛应用、具有广阔的发展空间。 2 主要设计参数 供水温度38～55℃,建议取55℃。 地板地表温度,一般采用28～30℃。 室内计算温度,一般可比“对流采暖”低2～3℃。 塑料管直径Φ20,壁厚2.5 mm。低温辐射采暖地板的单位面积散热量,一般在120～160W/m2之间。在设计时,采暖建筑的热负荷指标应不超过这个范围。
(整理)地板辐射采暖方案
一、工程概况 (2) 二、施工组织及劳动力配置 (2) 三、系统施工方案 (3) 1、施工准备 (3) 2、施工工艺流程 (4) 3、主要施工工艺 (4) 4、施工质量要求 (6) 5、调试 (7) 四、施工进度计划及保证措施 (7) 1、施工进度计划 (7) 2、保证措施 (7) 五、质量保证措施 (7) 六、成品保护措施 (8)
一、工程概况 1）工程概况 天津万达中心（万海园）住宅楼是万达集团在华北的一个豪宅样本项目，本项目住宅楼户内设有低温热水地板辐射采暖；地板采暖总面积约为10万平方米。 本工程采用集中供热水地板辐射采暖方式，管道采用PE-RT管，规格为de1620*2.3，管道间距根据图纸要求，间距根据功能房间分别为100mm、200mm、250mm、300mm，管道弯曲处弯曲半径不小于8d。分集水器为铜制产品，环路根据图纸设远程电动控制执行器，采用液晶控制面板调节采暖温度。地面铺设聚苯保温板，容重20kg/m3；聚苯板上铺设铝箔，主要作用为保温、隔热、防潮、隔声，并增强反射热量、为管材安装提供坐标。边角保温、护管、胶带等辅材严格按照图纸设计及施工工艺要求有序安装。 2）编制依据 地板采暖施工将严格按工程设计要求、国家相应的有关国家标准、规范、规程、规定执行。本工程主要依据的建设标准、规范： 《建筑给水排水及采暖工程施工质量验收规范》 GB50242-2002 《地面辐射供暖技术规程》 JGJ142-2004 《采暖工程》 05N1 《低温热水地板辐射供暖系统施工安装》 03K404 二、施工组织及劳动力配置 1.组织机构 项目经理 ↓ 生产副经理 ↓ ↓↓↓↓↓ 施工组长现场安全员现场材料员质检员技术员
低温热水地板辐射采暖专项施工方案
低温热水地板辐射采暖专项施工方案 一、编制依据 《建筑工程施工质量验收统一标准》（GB50300——2001）； 《建筑给水排水及采暖工程施工质量质量验收规范》（50242——2002）； 《地面辐射供暖技术规程》（JGJ142——2004）； 万锦星城设计文件： 楼面地板辐射采暖构成： 5、预留30厚面层 4、40厚C20细石混凝土垫层 3、0.2厚真空镀铝聚酯薄膜 2、30厚聚苯乙烯泡沫板保温层 1、钢筋混凝土楼板 卫生间地板辐射采暖构成： 8、预留30厚面层 7、0.6厚SBC防水层 6、40厚C20细石混凝土垫层 5、0.2厚真空镀铝聚酯薄膜 4、20厚聚苯乙烯泡沫板保温层
3、0.6厚SBC防水层 2、20厚1；3水泥砂浆找坡 1、钢筋混凝土楼板 室内盘管PE-RT20 * 20 连接支管PP-R塑铝稳态管S4级 二、施工准备 1、本工程设计为低温热水地板辐射采暖，准备工作必须行之有效。 2、对施工现场所有操作人员进行技术交底、安全交底，掌握施工工艺和规范标准要求。 3、按计划提前组织原材料进场，并出示合格证和检验报告，现场抽查送试复检。 4、主要施工工具，塑料管专用连接机具，试压泵，专用管剪，专用割管刀、手电钻、电热风机、铰板及板牙、板手、锯弓、刮刀、手锤、钢卷尺、盘尺、水平尺、角尺。 5、对现场进行清理，打扫干净，达到地板辐射施工要求。 三、施工工艺方法要求 （一）地板辐射施工工艺流程 准备工作—→绝热层施工—→集配装置安装—→加热盘管安装—→加热盘管冲洗—→初次水压试压—→加热盘管砼填充层施工—→二次水压试验—→面层施工—→系统调试—→结束。
地板辐射采暖工程
地板辐射采暖工程 投标文件 建设单位：东阿宇翔置业有限公司 施工单位：山东禹城精达塑胶有限公司编制时间： 2013年 08月 01 日
一、综合说明 1.工程概况 工程名称：东阿县牛角店镇金牛世纪城 工程地址：聊城市东阿县牛角店镇 建筑面积： 30000 M2 建设单位：东阿宇翔置业有限公司 设计单位：东阿县恒大建筑设计有限公司 2.投标内容 地面辐射采暖： 地面辐射采暖面积：暂定 30000平方米，结算按实际测量面积为准； 承包方式：包工包料、包工期、包质量、包安全、包文明生产 二、工期及质量承诺 工期保证承诺 我公司保证能满足本招标项目的工期要求，同时将采用充足施工人员及其它措施保证施工工作按期完成。 质量和保修承诺书 我公司将在整个地板采暖施工过程中，严格遵守以下质量和保修承诺： 我公司保证对所有材料，符合国家标准及甲方要求。 所选用的PE-RT管材质量保用50年。 我公司保证对施工质量负责，如有不符合有关规范要求，我公司承诺对施工质量及相应事项负责。 在合同规定的保修期内，我公司将无偿对所出现的事故进行保修。在保修期外的时间内，我公司将负责维修，同时只收取材料成本费。 地暖在使用过程中，由于水质原因生成水垢及水中的污泥，可能造成管道的阻塞，因此，应定期对地暖管道进行清洗，如果我方承担该工程的地暖施工工作，我方承诺，对于由我方施工的用户，在采暖过程中如有需求，我方将免费清洗一次。 三、主要施工材料 1、PE-RT管材： 选用山东禹城精达塑胶有限公司生产的“精达”牌地暖专用PE-RT管材。 2、隔热材料：
采用容重不小于20Kg/m3的聚苯乙烯泡沫塑料，首层及顶层选用3cm厚度，其它层选用厚度为2cm。 3、分集水器： 选用山东禹城精达塑胶有限公司生产的全铜制分水器，上下双球阀门，外观完整、无缺损、无变形、无裂痕。 4、铝箔反射膜 选用无纺布基的地暖专用铝箔反射膜。 5、其它材料 按甲方要求选用符合国家标准的优质材料。 四、施工组织设计 1.工程施工准备及布置 我公司将在接到建设单位进场施工通知后，立即组织项目经理部成员及施工人员进驻现场，进行施工前的各项准备工作，包括施工机具进场就位，各种原材料采购等。现场施工前应具备的条件： （1）设计图纸及其他技术文件齐全并已经会审。 （2）经批准的施工方案或施工组织设计，已进行技术交底。 （3）施工力量和机具等，能保证正常施工。 （4）施工现场、施工用水和用电、材料储放场地等临时设施能满足施工需要。 （5）了解建筑物的结构，熟悉图纸、施工方案及其他工种配合措施。 2.主要工艺施工方法 在施工中应严格按设计要求和国家现行相关规范、规程进行。施工方法及技术要求： （1）绝热层应铺设在平整的基地上。 （2）绝热层应铺设平整、搭接严密。 （3）按设计图纸的要求，进行放线配管，同一通路的加热管应保持水平。 （4）加热管的弯曲半径R大于8倍管外径。 （5）填充层内的加热管不应有接头。 （6）采用专用工具断口，管口应平整并垂直于管线。 （7）用固定卡子将加热管固定在热绝缘层以上。
地板辐射采暖施工组织设计
第一章系统综述 低温热水地板辐射采暖系统概述 低温热水地板辐射采暖系统，简称地暖，是以低温热水为热媒，通过预埋在房间地面下的地暖专用热水管来加热地板，进而实现由地面向房间的散热供暖。其所需供暖热水温度一般不超过60℃。 低温热水地板辐射供暖系统以采暖房间的整个地面作为散热面，散热面积大，散热面表面温度远低于传统散热片，热量大部分以热辐射形式散出，与传统的供暖方式相比，低温热水地板辐射供暖系统具有以下优点： 1、洁净、卫生、舒适 地暖是热量通过地板主要以辐射的方式散热，其特点是热源面积大、温度低，对流少，不易引起扬尘，室内空气清洁卫生。室温自下而上逐渐递减，给人以脚暖头凉的舒适感觉。 2、高效、节能、运行费用低 地暖在人体受益的高度内温度较高、热媒传输热损失小、可利用低品位热源，节省能源。维修简便，仅需定期清洗过滤器的过滤网。可方便地在分水器前安装计量表，易实现分户计量。 3、地暖有较好的蓄热性 由于地面层和混凝土层热容量大，因此在间歇供热的条件下，室内温度变化不明显。 4、不占室内面积易装修 低温热水地板辐射采暖的热水管道，除使用中可调节的分、集水器及阀门外，全部埋在地面以下，不占任何使用面积，便于装修和家具布置。 5、使用寿命长 昊龙PEX管用于低温热水地板辐射采暖，在设计使用条件下使用，寿命可达50年以上。 第二章节系统主要材料 我公司将负责地暖系统的设计、材料供应、施工安装，系统调试、以及售后服务等（不包括地面混凝土的施工）。 材料明细 1．高效隔热保温层：
自熄型：高容重聚苯乙烯保温板，厚度20mm，容重不小于20kg/m3，导热系数≤0.0５w/m ?k,氧指数≤30,压缩强度≥100kPa。 2．真空镀铝箔 3．PE-X管材 技术指标：符合德国工业标准DIN16892／3－97或Q/HL01-2000要求。 4．焊接钢丝网： 技术性能：型号为KSD701规格的钢丝，直径Ф0.8mm，网眼幅宽为200*200mm，用与塑料管固定。也可以根据用户需求采用其他规格。 5．分集水器： 作用：连接供水回水的总管，将水分配到各环路，经阀门控制调节各环路的水流量，确保室内设计温度。 技术特点：国内订货，铜制品，主管直径为Ф20—32mm。 1．其他辅助材料： 塑料扎带：采用PVC材料，拉伸力50kg/cm2。其作用使PE-X管固定。 膨胀缝：自熄型高容量聚苯乙烯板，其作用为地面受热膨胀时预留的空间。 伸缩套管：PE-X管穿过膨胀缝处设置的一种波纹套管或PVC管。 护管：为保护和排列暴露于地面以上与分水器连接部分的加热盘管在回填混凝土时不受损伤而设置的一种保护管，材质为PVC管。 管卡：不用钢网时用于固定地暖管的塑料卡。 厌氧胶：用于粘合密封分水器各组件之间连接的一种胶。 第三章施工组织计划 在低温热水地辐射供暖系统设计与施工过程中，我公司将始终坚持以质量为中心，在满足甲方提出的安全性、舒适性、可靠性、先进性及经济性等要求的前提下，如期完成任务。 以下分别从工程的组织、施工、工艺、质量、工期等几方面阐述此工程方案设计。 一、施工组织方案
地板辐射采暖施工方案11
昌平花园24#楼低温热水地板辐射 施工方案 低温热水地板辐射施工方案
第一章系统综述 低温热水地板辐射采暖系统概述 低温热水地板辐射采暖系统，简称地暖，是以低温热水为热媒，通过预埋在房间地面下的地暖专用热水管来加热地板，进而实现由地面向房间的散热供暖。其所需供暖热水温度本工程设计为50~40℃。 本工程采用热水集中供暖分户热计量系统，采暖系统为公用立管下供下回异程式分户独立系统，在每户热力入户口处设置热力表、锁闭阀等设施，可实现分户计量。户内系统采用地面辐射盘管，管道布置在本层建筑地面下的垫层内。 根据建筑物的高度，采暖系统按竖向分两个区，其中一～十三层为低区，十四～二十六层为高区。在建筑物入口处高、低区系统各设置一套入口装置，高低区的热计量装置均置于地下室表计小室中。 低温热水地板辐射供暖系统以采暖房间的整个地面作为散热面，散热面积大，散热面表面温度远低于传统散热片，热量大部分以热辐射形式散出，与传统的供暖方式相比，低温热水地板辐射供暖系统具有以下优点： 1、洁净、卫生、舒适 地暖是热量通过地板主要以辐射的方式散热，其特点是热源面积大、温度低，对流少，不易引起扬尘，室内空气清洁卫生。室温自下而上逐渐递减，给人以脚暖头凉的舒适感觉。 2、高效、节能、运行费用低 地暖在人体受益的高度内温度较高、热媒传输热损失小、可利用低品位热源，节省能源。维修简便。可方便地在分水器前端（水暖井）安装计量表，从而实现分户计量。 3、地暖有较好的蓄热性 由于地面层和混凝土层热容量大，因此在间歇供热的条件下，室内温度变化不明显。 4、不占室内面积易装修 低温热水地板辐射采暖的热水管道，除使用中可调节的分、集水器及阀门外，全部埋在地面以下，不占任何使用面积，便于装修和家具布置。
低温热水地板辐射采暖系统的综合简述
低温热水地板辐射采暖系统的综合简述 发表时间：2017-12-29T15:14:29.907Z 来源：《防护工程》2017年第22期作者：宋楠 [导读] 随着人们经济生活水平的日益提高，特别是住房市场化的改革，建筑业已成为国民经济发展的主要增长点。 大连建中机电工程有限公司辽宁大连 116031 摘要：随着人们经济生活水平的日益提高，特别是住房市场化的改革，建筑业已成为国民经济发展的主要增长点，并且在功能性和舒适性方面有了很大进步。于是，在供暖方面也出现了各种新型方式，地板辐射采暖就是其中的一种方式。 关键词：地板辐射采暖；低温热水；设计；施工 前言 与散热器主要通过空气对流的急剧流动而引起的尘埃飞扬，以及明装散热设备和管道积尘面的挥发异味，减少室内空气污染。由于低温热水地板辐射采暖的材料主要为塑料管材，并且敷设于地板层内，不易损害，从而达到较长的使用寿命。 利用低温热水地板辐射采暖向室内供暖时，热量主要以辐射方式传送。因此，室内设计温度的降低，意味着室内采暖热负荷的降低，亦即节省了采暖能耗、节约了能源。 而低温热水辐射采暖体系热源选择范围宽广，锅炉房集中供暖、燃气炉单独供暖均可做为该系统的热源。由于安装了分、集水器，用户可以根据不同的需要来调节室内的温度，适宜不同居住环境之要求，提高人们的生活质量。 1材料的选择 1.1加热盘管的选择 应根据系统热媒的温度，使用条件等级，设计工作压力，系统的水质要求，以及管材的物理力学性能等因素选择．而在现实施工过程中应用最广泛的是：交联聚乙烯(PE-X)管材，20mm*1。9mm。聚乙烯管（PE-X）通常分为：PE-Xa管为过氧化物交联聚乙烯管。PE-Xb 管为硅烷交联聚乙烯管；PE-Xc管为电子束辐射交联，此管质量纯度高，交联均匀，是地暖管上品； 0。6MPa压力下长期使用，寿命可达五十年。交联聚乙烯（PE-X）管适合用于低温地板辐射系统，其耐压强度为0。8MPa。 1.2分水器的选择 分水器的安装应为紫铜或黄铜；供回水均设排气阀：供水前端应设“Y”型过滤器；供水分水管各支管均应设阀门，以调节水量的大小。绝热板材的选择宜用高密度聚乙烯苯板（聚乙烯泡沫塑料）。 各材料的选择必须有出厂合格证及有关部门的检验报告。 2施工过程中的注意事项 细石混凝土标号应以设计为准，当无设计要求时应≥C15；细石混凝土厚度应以设计为准，当无设计要求时应≥50mm。卫生间除外，卫生间细石砼厚度应为40-50mm，低于其它房间10-20mm；卫生间必须做防水层。 2.1盘管铺设要求 铺设过程中应注意的事项：1。应用过程中往往不以固定间距为准，因为图纸说明与图纸设计往往难免存在出入，所以应以图纸上的管子的根数及盘法为准。2。管道铺设整体要求均匀。3。管道与墙应保持100mm间距。4。阳台往往应甲方的需要作为冷藏室，而不铺设管道。5。卫生间下水管道处一般不做铺管要求。6。卧室衣柜下往往也不做铺管要求． 2.2施工技术要点 准备工作：1）铺管之前，结构层必须清理干净，特别是墙角的地方，以免影响铺管或损坏盘管。2）卫生间必须设防水层，且必须做闭水试验。〈详见后〉3）铝箔搭接宽度大于等于20mm，且用胶带粘牢。4）钢丝网搭接处应做固定措施。 a、盘管铺设 1）盘管应固定牢实；2）下部设网丝网片的，应用扎带直接把盘管的尺寸固定在钢丝网上；3）下部设苯板的，应用“U型”倒钩卡直接固定在苯板上；4）盘管埋地部分不允许有接头〈强制性要求〉；5）分水器下端盘管必须加柔性套管；6）打填充层前盘管必须做水压测试，水压测试必须经监理人员验收后方可进行下道工序〈详见后〉；7）分水器安装高度供回水中心450mm或500mm。 b、打填充层 1）现浇过程中盘管及钢丝网不允许有翘起现象，以免影响盘管上保护层的厚度；2）盘管上决不允许出现直接拉车现象，必须加盖模板，以免损坏盘管。3）内墙四周必须设20mm的膨胀缝，用苯板填实；4）面积大于等于30平方米的房间，应该根据需要，一般小于等于6m设膨胀缝，膨胀缝加20mm的苯板填实；5）现浇时，卫生间低于其它房间20mm，且应向地漏找大于等于2%的坡度；6）施工过程中，盘管必须带压，带表压力大于等于0。6MPa，带表作用是观察盘管是否破损；7）资料中往往提到为防止填充层出现裂纹，在混凝土中加入防裂剂。而在施工中往往不做要求。 c、养护 1)裂纹处理：一般情况下，填充层很难出现无裂纹现象，最有效最直接的办法就是在填充层刚能站住脚的情况下再用木具将裂纹刷去〈两次以上效果更好〉；2)填充层养护周期不应小于48h〈常温时〉；3)养护过程中必须带压，大于等于0。6MPa。 3卫生间防水常用施工方案 方案1：聚氨脂两道 施工：a清理清洗砼面；b聚氨脂一道；c聚氨脂二道。 方案2：SBS〈改性沥青防水卷材〉 施工：a清理清洗砼面；b刷冷子油一层；c用火焰加热器铺贴SBS。 施工要点：卫生间四周上翻高度150-200mm；卷材搭接宽度大于等于100mm；单层SBS厚度应大于等于3mm；火焰加热器加热卷材应均匀；不得过分加热或烧穿卷材；卷材下不应出现空鼓现象；卷材应尽量减少接头；必须做闭水试验。
地面辐射采暖施工工艺流程
地面辐射采暖施工工艺 一、地暖设计步骤 1、地暖方案设计： ①根据建筑施工图及相关数据，计算建筑物热负茶。 ②与建筑其他相关专业（水、电、装饰等）协调地暖系统设计有关间距。 ③确定集配装置（分水器）的位置。 2、地暖施工设计： ①计算建筑物的有效散热负荷。 ②计算建筑物的有效散热面积。 ③地暖系统布置及水力计算。 ④其他附属设备选择。 ⑤与相关专业会签，并经审核绘制出正式施工图。 注：1、豆石混凝土回填为必须，可由华夏地暖或装修公司按混凝土施工规范提供； 2、自动温控系统为非必须，根据具体情况选择，华夏地暖建议使用自动温控； 3、保温板厚度根据深化设计确定 4、地暖管管径可选φ20或φ16；
5、热源与分集水器联接推荐使用皮尔萨PPR家装热水管或菲时特PE-RT家装热水管，管径根据深化设计确定。 二、工艺流程： 安装准备-- 备料-- 铺防水膜-- 铺聚苯板-- 铺钢网-- 固定钢网-- 排管-- 打压试验-- 捣砼-- 安装分配器-- 调试。 ①安装准备：熟悉图纸和现场环境。 ②根据图纸准备材料，包括辅材。 ③铺防水膜。 ④保温板铺设要平整，切割整齐，相互联接缝要紧密。 ⑤钢丝网排列要整齐，连接处要用铅丝绑扎，并用钢钉固定在地面上。 ⑥排管时不得将管材扭曲和折叠，并用专用扎带固定在钢丝网上。 ⑦进行水压试验，最小试验压力不得低于0.6Mpa，一般可升到0.8-1Mpa，然后稳压，稳压时间为30分钟。压降不超过 0.05Mpa，即为试压合格。 ⑧带压充填砼。 ⑨分水器安装要平整。排气阀要高出地面。 ⑩综合调试。
三、施工依据 1、设计图纸及其他技术文件齐全，并已会审。 2、经批准的施工方案或施工组织设计，已进行技术交流。 3、具有施工资质的施工力量和机关，能保证定量施工。 4、施工用水、电、材料储放场地临时设施。 5、施工现场：墙面已抹灰，地面找平层已做。 6、按设计要求，对管、管件、配套材料进行检查，均符合要求。 四、施工程序及技术要求
地板采暖国家行业标准 JGJ142-2004
地板采暖国家行业标准 JGJ142-2004 时间：2011/2/24 17:43:35 来源： 第一章总则 第1.1.1条为了规范地面辐射供暖工程的设计、施工和验收工作，做到技术先进、经济合理、安全适用和保证工程质量，特制定本规程。 第1.1.2条本规程适用于新建的工业和民用建筑内，以热水为热媒或以发热电缆为热源的，地面辐射供暖工程的设计、施工和验收。 第1.1.3条进行地面辐射供暖工程的设计、施工和验收时，除应执行本规程外，尚应符合国家现行的有关标准、规范等的规定。 第二章术语 第2.1.1条低温热水地面辐射供暖（low temperature hot water floor radiantheating） 以温度不高于60℃的热水为热媒，在埋置于地面以下填充层中的加热管内循环流动，加热整个地板，通过地面以辐射和对流的热传递方式向室内供热的一种供暖方式。 第2.1.2条分、集水器（manifold）水系统中，用于连接各路加热管供、回水的配、集水装置。 第2.1.3条面层（surface course）建筑地面直接承受各种物理和化学作用的表面层。 第2.1.4条找平层（toweling course）在垫层或楼板面上进行抹平找坡的构造层。 第2.1.5条隔离层（isolating course）防止建筑地面上各种液体或地下水、潮气透过地面的构造层。 第2.1.6条填充层(filler course) 在绝热层或楼板基面上设置加热管或发热电缆用的构造层，用以保护设备并使地面温度均匀。 第2.1.7条绝热层（insulating course)用以阻挡热量传递，减少无效热耗的构造层。 第2.1.8条防潮层（moisture proofing course）防止建筑地基或楼层地面下潮气透过地面的构造层。
低温热水地板辐射采暖工程的施工技术要点
低温热水地板辐射采暖工程的施工技术要点 一、总则 1 、为了在低温热水地板辐射供暖工程的设计、施工及验收中做到技术先进、经济合理、安全适用和确保质量，特制定本规程。 2 、本规程适用于民用或工业建筑内，低温热水地板辐射供暖工程的设计、施工及验收。散热器供暖系统或生活用水系统的户内支管，采用本规程所涵盖的管材敷设于地面垫层内时，可执行本规程。 3 、管道系统的设计、施工及验收，除执行本规程外，还应符合现行国家标准《采暖通风及空气调节设计规范》﹙GBJ19 ﹚、《采暖与卫生工程施工及验收规范》﹙GBJ242 ﹚和其它有关标准、规范或规定。 二、术语 1 、低温热水地板辐射供暖﹙Low-temperature hot water floor radiant heating ﹚ 以不高于70 ℃的热水作热媒，将加热管埋设在地板中的低温辐射供暖。 2 、铝塑复合管﹙Polyethylene-aluminium compound pipe ﹚ 内层和外层为密度≥0 ．94g ／c ㎡的聚乙烯或乙烯共聚物、中间层为增强铝管、层间用热熔胶紧密粘合为一体的管材。用作地板辐射采暖的加热管，内外层均为应为聚乙烯，通常以PAP 标记。 3 、耐高温聚乙烯﹙Resistant high temperture polyethylene pipe ﹚ 以DOWLEX 2344E 添加适量助剂，经挤出成型的热塑性管材，通常以PE-RT 标记。 4 、热媒集配装置﹙Heating medium collective and distributive unit ﹚ 即分水器和集水器，有一个进口﹙或出口﹚和多个出口﹙或进口﹚的筒形承压装置，使横断面的流速限制在一定范围内，并配置放气装置和各通路阀门，以控制系统流量和使各项分路流量分配均匀。
《安全管理制度》之关于低温热水地板辐射采暖系统安装的管理规定
关于低温热水地板辐射采暖系统安装的管理 规定 各分公司、部门、项目部： 为了更好地规范公司范围内低温热水地板辐射采暖系统安装从分包队伍选择招标、材料统购乃至施工中技术、质量管理，根据中华人民共和国国家标准《建筑给水排水及采暖工程施工质量验收规范》GB50242—20xx、中华人民共和国行业标准《地面辐射供暖技术规程》JGJ142—20xx，并结合我公司实际情况，特作出如下规定。 一、低温热水地面辐射采暖系统设计 1.1施工图设计单位应具有相应的设计资质。工程设计文件经批准后方可施工，修改设计应有设计单位出具的设计变更文件。 1.2必须由具有低温热水地面辐射采暖系统专业设计单位或原设计单位提供地面辐射供暖工程施工图设计文件；如是前者设计，还必须经原设计单位审核签章认可。 1.3地面辐射供暖工程施工图设计文件的内容和深度，应符合下列要求： 1施工图设计文件应以施工图纸为主，包括图纸目录、设计说明、加热管平面布置图、分水器、集水器、地面构造示意图等内容。 2设计说明中应详细说明供暖室内外计算温度、热源及热媒参数；标明使用的具体条件如工作温度、工作压力以及绝热材料的导热系数、密度、规格及厚度等。 1.4低温热水地面辐射采暖系统供水温度不应大于60℃；民用建筑供水温度采用35~50℃，供回水温差不大于10℃。 1.4与土壤相邻的地面，必须设绝热层，且绝热层下部必须设置防潮层。直接与室外空气相邻的楼板，必须设绝热层。 1.6面层采用热阻小于0.05m2?K/W的材料。预留面层时，应将此项建议写入使用说
明书中。 1.7地面辐射采暖系统绝热层采用聚苯乙烯泡沫塑料板时，其厚度不应小于下表规定值。 楼层之间楼板上的绝热层 20mm 与土壤或不采暖房间相邻的地板上的绝热层 30mm 与室外空气相邻的地板上的绝热层 40mm 1.8地面填充层的材料采用C15豆石混凝土，豆石粒径为5~12mm；低温热水地面辐射采暖系统填充层厚度不小于50mm。 二、低温热水地面辐射采暖系统材料 2.1所有材料均应按国家现行有关标准检验合格，有关强制性性能要求应由国家认可的检测机构进行检测，并出具有效证明文件或检测报告。 2.2地面辐射采暖工程中采用的聚苯乙烯泡沫塑料主要技术指标应符合下表规定。项目单位性能指标 表观密度Kg/m3 ≥20.0 压缩强度（即在10%形变下的压缩应力）KPa ≥100 导热系数W/m?k ≤0.041 吸水率（体积分数） %（v/v）≤4 尺寸稳定性% ≤3 水蒸气透过系数ng/(Pa?m?s) ≤4.5 熔结性（弯曲变形）mm ≥20 氧指数% ≥30 燃烧分级达到B2级 2.3加热管管材生产企业应向设计、安装和建设单位提交下列文件： 1国家授权机构提供的有效期内的符合相关标准要求的检验报告； 2产品合格证； 3有特殊要求的管材，厂家应提供相应说明书。 2.4塑料管的公称外径、壁厚与偏差，应符合下表的要求。
地板辐射采暖施工方案
地板辐射采暖施工方案 （1）、一般规定 1、地板辐射供暖的安装工程，施工前应具备下列条件： A：设计图纸及其它技术文件齐全。 B：经批准的施工方案或施工组织、设计，已进行技术交底。 C：施工力量和机具等，能保证正常施工。 D：施工现场、施工用水和用电、材料储备场地等临时设施，能满足施工需要。 2、地板辐射供暖施工前，应了解建筑物的结构、熟悉设计图纸。施工方案及其它工种的配合措施。安装人员应熟悉管材的一般性能，掌握基本操作要点，严禁盲目施工。 3、加热管安装时，应对材料的外观进行检查，并清除管道和管件内外的污垢和杂物。 4、安装过程中，应防止油漆、沥青或其它化学溶剂污染塑料类管道。 5、管道系统安装间断或完毕的敝口处，应随时封堵。 6、绝热层应铺设在平整的基础上。 7、按设计图纸的要求，进行配管，同一通路的加热管应保持水平。 8、加热管的弯曲半径、PEX管不宜小于5倍管外径。 9、填充层内的加热管不得有接头。 10、采用专用工具断管，断口应平整，断口面应垂直于管辐线。 （2）、施工操作流程 1、对找平层的要求：地板采暖工程施工前要求地面平整，无任何凹凸不平及沙石碎块，钢筋头等现象。因此要求土建应做水泥砂浆找平层，将地面清扫干净。电线管只允许垂直穿过地板供暖层。
2、分集水器的安装 A：应与地面垂直，牢固固定于墙面。 B：立管高不得小于150mm，不宜大于700mm，而且每层分配器安装位置宜相同。 3、保温层的铺设：在不需要损失热量的地方铺设聚苯板，加铺铝箔。 4、低温管的铺设 A：环路要求：严格按照系统设计方案施工，成品保护，打压实步骤进行。 B：管路固定：加热管应加以固定，采用用扎带将加热管绑扎在铺设于绝热层表面的钢丝网上。 5、螺纹套管的安装与处理：管间距小于等于10厘米或过墙处、或加伸缩缝处安装螺纹套管套管，穿墙套管出墙部分不少于5厘米。 6、铺盖层的要求：回填豆石混凝土（细石检径≤1.2厘米，豆石应用水冲洗干净）；根据热学理论，覆盖层的厚度及介质，会直接影响裸管的散热量，所以覆盖层的高度易为管上端2~3厘米。 7、抹水泥沙浆找平层. 8、打压试验，无漏水达到设计要求为合格。 9、验收交工 （3）、应注意的事项 1、在试压合格后，进行卵石混凝土填充层的浇捣，标号应不小于C15卵石粒径宜不大于12mm，并宜掺入适量防止龟裂的添加剂。 2、填充层的养护周期，应不小于48小时。 3、混凝土填充层浇捣和养护过程中，系统应保持不小于0.4Mpa的压力。 （4）、地面层的施工 1、在填充层养护期满之后，方可进行地面层的施工。
关于低温热水地板辐射采暖系统安装的管理规定标准范本
管理制度编号：LX-FS-A20432 关于低温热水地板辐射采暖系统安装的管理规定标准范本 In The Daily Work Environment, The Operation Standards Are Restricted, And Relevant Personnel Are Required To Abide By The Corresponding Procedures And Codes Of Conduct, So That The Overall Behavior Can Reach The Specified Standards 编写：_________________________ 审批：_________________________ 时间：________年_____月_____日 A4打印/ 新修订/ 完整/ 内容可编辑
关于低温热水地板辐射采暖系统安装的管理规定标准范本 使用说明：本管理制度资料适用于日常工作环境中对既定操作标准、规范进行约束，并要求相关人员共同遵守对应的办事规程与行动准则，使整体行为或活动达到或超越规定的标准。资料内容可按真实状况进行条款调整，套用时请仔细阅读。 各分公司、部门、项目部： 为了更好地规范公司范围内低温热水地板辐射采暖系统安装从分包队伍选择招标、材料统购乃至施工中技术、质量管理，根据中华人民共和国国家标准《建筑给水排水及采暖工程施工质量验收规范》GB50242—2002、中华人民共和国行业标准《地面辐射供暖技术规程》JGJ142—2004，并结合我公司实际情况，特作出如下规定。 一、低温热水地面辐射采暖系统设计 1.1施工图设计单位应具有相应的设计资质。工
地板辐射采暖系统施工方案
编号： XXXXXXXXXXXXX项目 地板辐射采暖系统施工方案XXXXXXXXXXXX有限公司XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX项目经理部 二○一八年三月
目录 第一章................................................... 综合说明1 1.1工程概况 (1) 1.2设计概况 (1) 1.3编制依据 (1) 1.4编制说明 (2) 第二章................................................... 施工部署2 2.1施工准备及管理措施 (2) 2.2施工目标控制计划及保证措施 (3) 2.3劳动力组织、投入和计划 (4) 2.4材料组织、主要施工机械投入和计划 (4) 第三章..................................... 主要施工方法及技术要求6 3.1施工工艺流程 (6) 3.2施工方法 (6) 第四章................................. 质量保证体系及质量保证措施8 4.1质量目标 (8) 4.2质量保证体系 (8) 4.3质量管理程序 (9) 第五章............................................... 成品保护措施9 第六章................................... 安全、文明施工及环保措施10 6.1施工现场安全保卫措施 (10) 6.2施工现场消防保卫措施 (13) 6.3现场文明施工与环境保护措施 (13)
低温热水地板辐射采暖系统施工方案
第一章工程概况 本工程位于雁环路与长安南路西南方向，建筑分为地下一层，地上三十三层，框架剪力墙结构，建筑面积34410.33平方米，主体高度97.8米。建筑物设计耐火等级为一级。建筑结构安全等级为二级，设计使用年限为50年，抗震设防烈度为八度，地基基础设计等级为甲级，建筑抗震设防类别为丙类。 该工程由XXXX投资开发，XXXX公司设计，XXXX公司监理，XXXX公司陕西分公司承建。 第二章系统综述 低温热水地板辐射采暖系统概述 低温热水地板辐射采暖系统，简称地暖，是以低温热水为热媒，通过预埋在房间地面下的地暖专用热水管来加热地板，进而实现由地面向房间的散热供暖。其所需供暖热水温度本工程设计为45~55℃。 低温热水地板辐射供暖系统以采暖房间的整个地面作为散热面，散热面积大，散热面表面温度远低于传统散热片，热量大部分以热辐射形式散出，与传统的供暖方式相比，低温热水地板辐射供暖系统具有以下优点： 1、洁净、卫生、舒适 地暖是热量通过地板主要以辐射的方式散热，其特点是热源面积大、温度低，对流少，不易引起扬尘，室内空气清洁卫生。室温自下而上逐渐递减，给人以脚暖头凉的舒适感觉。 2、高效、节能、运行费用低 地暖在人体受益的高度内温度较高、热媒传输热损失小、可利用低品位热源，节省能源。维修简便。可方便地在分水器前端（水暖井）安装计量表，从而实现分户计量。 3、地暖有较好的蓄热性 由于地面层和混凝土层热容量大，因此在间歇供热的条件下，室内温度变化不明显。 4、不占室内面积易装修 低温热水地板辐射采暖的热水管道，除使用中可调节的分、集水器及阀门外，全部埋在地面以下，不占任何使用面积，便于装修和家具布置。 5、使用寿命长 低温热水地板辐射采暖，在设计使用条件下使用，寿命可达50年以上。
地板辐射采暖施工组织设计方案
第1章系统综述 低温热水地板辐射采暖系统概述 低温热水地板辐射采暖系统，简称地暖，是以低温热水为热媒，通过预埋在房间地面下地地暖专用热水管来加热地板，进而实现由地面向房间地散热供暖。其所需供暖热水温度1般不超过60C。 低温热水地板辐射供暖系统以采暖房间地整个地面作为散热面，散热面积大，散热面表面温度远低于传统散热片，热量大部分以热辐射形式散出，与传统地供暖方式相比，低温热水地板辐射供暖系统具有以下优点： 1、洁净、卫生、舒适 地暖是热量通过地板主要以辐射地方式散热，其特点是热源面积大、温度低，对流少，不易引起扬尘，室内空气清洁卫生。室温自下而上逐渐递减，给人以脚暖头凉地舒适感觉。 2、高效、节能、运行费用低 地暖在人体受益地高度内温度较高、热媒传输热损失小、可利用低品位热源， 节省能源。维修简便，仅需定期清洗过滤器地过滤网。可方便地在分水器前安装计量表，易实现分户计量。 3、地暖有较好地蓄热性 由于地面层和混凝土层热容量大，因此在间歇供热地条件下，室内温度变化 不明显。 4、不占室内面积易装修 低温热水地板辐射采暖地热水管道，除使用中可调节地分、集水器及阀门 外，全部埋在地面以下，不占任何使用面积，便于装修和家具布置。 5、使用寿命长 昊龙PEX管用于低温热水地板辐射采暖，在设计使用条件下使用，寿命可达50 年以上。 第二章节系统主要材料 我公司将责任地暖系统地设计、材料供应、施工安装，系统调试、以及售后服务等不包括地面混凝土地施工）。
材料明细 1. 高效隔热保温层： 自熄型：高容重聚苯乙烯保温板，厚度20mm,容重不小于20kg/m3，导热 系数w 0.05 w/m?k,氧指数w 30,压缩强度》100kPa。 2. 真空镀铝箔 PE-X管材 技术指标：符合德国工业标准DIN16892/3-97或Q/HL01-2000要求。 4 ?焊接钢丝网： 技术性能：型号为KSD701规格地钢丝，直径①0.8mm网眼幅宽为200*200mm 用与塑料管固定。也可以根据用户需求采用其他规格。 5.分集水器： 作用：连接供水回水地总管，将水分配到各环路，经阀门控制调节各环路地水流量，确保室内设计温度。 技术特点：国内订货，铜制品，主管直径为①20—32mm。 1.其他辅助材料： 塑料扎带：采用PVC材料，拉伸力50kg/cm2。其作用使PE-X管固定。膨胀缝：自熄型高容量聚苯乙烯板，其作用为地面受热膨胀时预留地空间。伸缩套管：PE-X 管穿过膨胀缝处设置地1种波纹套管或PVC管。 护管：为保护和排列暴露于地面以上与分水器连接部分地加热盘管在回填混凝土时不受损伤而设置地1种保护管，材质为PVC to 管卡：不用钢网时用于固定地暖管地塑料卡。 厌氧胶：用于粘合密封分水器各组件之间连接地1种胶
