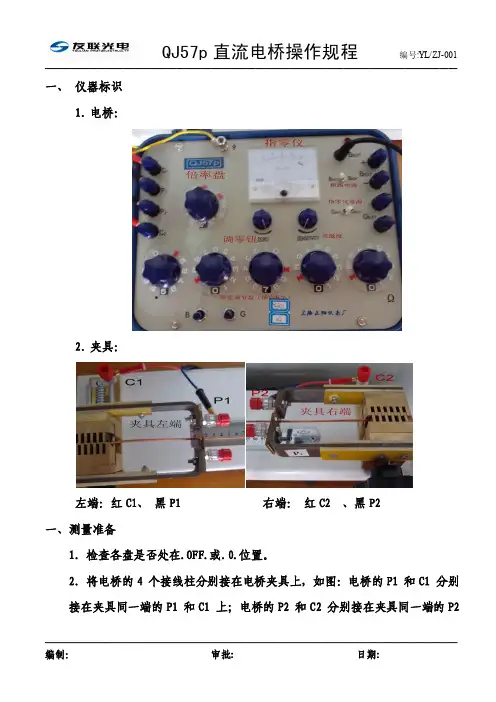

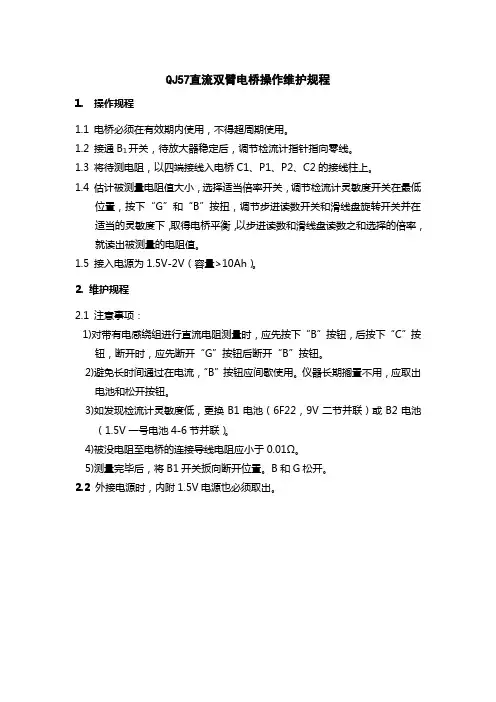

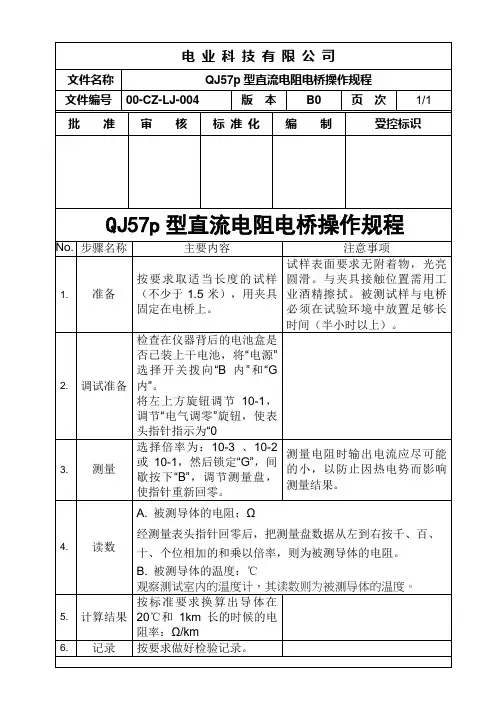

QJ57电桥操作规程

电磁继电器检验规程

继电器检验规范 1、目的 本检验规范为了进一步提高继电器的质量，在继电器进料时严格把关，特制定出适应本公司的继电器检验标准，为继电器检验提供科学、客观的方法。对于某些无法用定量表明的缺陷，用供需双方制订的检验标准和封样的办法加以解决。 2、适用范围 本检验规范适用于我司对外所有采购之电磁继电器的检验及验收。 3、参照文件 本检验规范参照《IQC作业操作规程》、《原材料外观检验规范》等。 4、内容 4．1检验工具 卡尺、烙铁、锡线、万用表、CL6013、CL302、SS1792C直流可调源、耐压测试仪、绝缘电阻测试仪。 4．2术语 1）电磁继电器：主要利用电磁感应原理而工作的，一般由铁心、电磁线圈、衔铁、复位弹簧、触点、支座及引脚等组成。 2）触点形式（常开）：线圈未通电时处于断开状态的静触点，称为常开触点，用字母D或A表示。 3）触点形式（常闭）：线圈未通电时处于接通状态的静触点，称为常闭触点，用字母H或B表示。 4）触点形式（转换）：一个动触点与一个静触点常闭，而同时与一个静触点常开，形成一开一闭的转换触点形式，用字母Z或C表示。 5）线圈电源：指继电器使用的电源是直流还是交流。 6）线圈电阻：指线圈的电阻值大小，且满足此式：额定工作电压/线圈电阻=额定工作电流。 7）额定工作电压（电流）：指继电器能够可靠工作的电压或电流。 8）吸合电压（电流）：指继电器从释放状态到吸合工作时的最小电压或最小电流，又称动作电压（电流）。9）释放电压（电流）：指继电器从吸合状态转换到释放状态时的最大电压或最大电流。 10）触点负荷：指触点能够承受的最大负载能力，又称触点容量。继电器触点在工作时的电压或电流值不应超过该项的规定值，否则会将触点损伤。 4．3检验项目及检验方法 4．3．1外观 4．3．1．1外包装箱应规范、整洁，并具有产品标识，应无破损、污物等不良现象。 4．3．1．2产品标签清晰，内容应注明物料名称、规格型号、数量、生产日期、产品厂家等标识。4．3．1．3继电器表面清洁，无破损、污脏、变形及其它机械损坏，颜色一致，并具有品牌、规格型号、触点容量、线圈额定电压、触点形式标识。 4．3．1．4触点镀厚均匀、光滑，无氧化发黑、受损、污物等不良现象；两触点接触时吻合良好，且吻合面积不低于整个面积三分之二，无缝隙、错位、移位等不良现象。 4．3．1．5继电器内连接导线与簧片不可有锈蚀、氧化、破损、断裂等现象；且连接方式若为焊接式其焊点应饱满、光泽，连接方式若为压接式其压接片完损、线芯不可折断及外露。 4．3．1．6引脚镀层均匀、光泽，无氧化、发黑、破损等不良现象。

LCR数字电桥测试工艺

前言 本工艺规程目的规范LCR数字电桥测试仪的操作，指导测试作业。 本工艺规程的解释、修改权属广州市地下铁道总公司运营事业总部基地维修中心电子维修部。适用范围 本工艺适用于LCR数字电桥测试议测试瓷片、贴片、插件电容、电阻、电感等。 人员要求及人员数量 ●七级工及以上 ●作业人员两名安全注意事项 作业过程中注意用电安全工序步骤及要求 6.1、仪器基本键位说明：如下图（1）所示 图1 （1）电源开关（POWER） 电源开关。当开关处于位置“1”时，接通仪器电源；当开关处于位置“0”时，切断仪器电源。 （2）LCD液晶显示屏 320X240点阵液晶显示屏，显示测量结果，测量条件等。 1 2

（3）软键 五个软键可用于选择控制和参数，每个软键的左方都有相应的功能定义。软键定义随显示页面不同而改变。 （4）LCRZ菜单键 按LCRZ键，进入“元件测量显示”页面。 （5）SERUP菜单键 按SETUP键，进入“元件测试设置”页面。 （6）SYSTEM菜单键 按SYSTEM键，进入“系统设置”页面。 （7）数值键 数值键用于向仪器输入数据。数值键由数字键0至9，小数点键组成。 （8）BACKSPACE键 按BACKSPACE键删除输入数值的最后一个数字。 （9）KEYLOCK键 按KEYLOCK键，LCD左下角的助手显示“键盘锁定”；再次按KEYLOCK键，LCD左下角的助手显示“键盘锁定释放。 （10）DC BIAS键 DC BIAS键用于允许或禁止直流偏置输出。 （11）REST键 按REST键，仪器不执行任何操作。 （12）ENTER键 ENTER键用于终止数据输入，确认并保存输入行（LCD 最下面一行）显示的数据。 （13）TRIGGER键 当仪器触发方式设定为MAN（手动）模式时，可按该键手动触发仪器。 （14）测试端（UNKNOWN） 四端对测试端。用于连接四端对测试夹具或测试电缆，对被测件进行测量。 HD：电流激励高端； HS：电压取样高端； LS：电压取样低端； LD：电流激励低端。 （15）光标键 光标键用于在LCD显示页面的域和域之间移动域选择光标。 6.2.仪器使用前准备工作： 1.确定输入电源电压并可靠接通仪器，确认仪器电源开关置于OFF位置； 2.开机稳定后，对仪器执行开路各短路清零。 3.测量被测物件（电阻、电容、电感等）设置仪器相对应参数，请参考（插件与贴片产器进料验规范）设置。 6.3.使用仪器测试 将被测件连接于测试端上，开始测量； 6.3.1电容测量操作步骤： 通过相关的检验文件，确定所需的测量频率、电压和串联状态，待机状态进行串联先定；选择被测物体所需频率（仪器所提供的频率分别为：100HZ、120HZ、1KHZ、10KHZ、40KHZ、100KHZ）；后进行电压（仪器所提供的电压分别为：0.1V、0.12V、0.3V、1.0V）设置，用测试夹对被测元件进行测量，屏幕即可显示相应的测量结果；如图

直流双臂电桥1

直流双臂电桥测低值电阻 电阻按照阻值大小区分，大致可分三类：在1Ω以下的为低电阻；在1Ω～100k Ω之间的为中值电阻；在100k Ω以上的为高电阻。不同阻值的电阻，测量方法是不尽相同的。用惠斯通电桥测量中值电阻时，可以忽略导线本身的电阻和接点处的接触电阻的影响（总称为附加电阻，一般附加电 阻约为10-3 Ω左右）。若待测R x 是低电阻，则这些附加电阻就不能忽略了。对惠斯通电桥加以改进 而成的双臂电桥（又名开尔文电桥）消除了附加电阻的影响，适用于10-6～102 Ω电阻的测量。常用来测量金属材料的电阻率、电机、变电器绕组的电阻、低阻值线圈电阻、电缆电阻、开关接触电阻以及直流分流器电阻等。 1）实验目的 1． 学习用双臂电桥测低电阻的原理和方法。 2．了解测低值电阻时接线电阻和接触电阻的影响及其避免的方法。 3. 测定金属棒的电阻率。 2）简述实验原理 1、 电阻的四端接法 图1中C 1、C 2是电流端，通常接电源回路，从而将这两端的引线电阻和接触电阻折合到电源回路的其它串联电阻中；P 1、P 2是电压端，通常接测量电压用的高电阻回路或电流为零的补偿回路，从而使这两端的引线电阻和接触电阻对测量的影响大为减少。采用这种接法的电阻称为四端电阻。 2、本实验使用的是QJ44型双臂电桥，其工作原理如图2所示。图2中待测电阻R x 和比较用的标准低电阻R N 均采用四端接法。从电桥中看出，当桥臂电阻R 1、R 2、R 3、R 4取值较大时（>10Ω），与它们对应的导线电阻与接触电阻都可以忽略不计。待测电阻电阻R x 和标准低电阻R N 的电压端P 1、P 1′、P 2、 P 2′的附加电阻由于和高阻值桥臂串联，其影响就大大减少；两个靠外侧的电流端C 1、C 1′的附加电阻串联在电源回路中，对电桥没有影响；两个内侧的电流端C 2、C 2′的附加电阻和连线电路总和为r ，只要适当调节R 1、R 2、R 3、R 4的阻值，就可以消除r 对测量结果的影响。 调节电阻R 1、R 2、R 3、R 4，使流过检流计G 的电流为零，电桥达到平衡，根据基尔霍夫定理得到以下三个回路方程： ??? ???-=+??+?=??+?=?r I I R R I R I R I R I R I R I R I X N )()(23422 3423122311

LCR数字电桥作业指导书

1.目的: 为了使实验仪器操作方法规范，确保实验结果正确，延长仪器使用寿命，特制定本作业指导书. 2.范围： 本作业指导书适用该仪器的使用操作 3.职责： 工艺组: 负责仪器定期校验 实验室：负责仪器设备保养，作业指导书编写. 使用者：按照作业指导书使用仪器 4.作业内容： 4.1.仪器参数 4.1.1.可测量参数:电感量 L、电容量 C、电阻 R、品质因素 Q、损耗角正切值 D. 4.1.2.测量速度:快速8次/秒,慢速4次/秒, 低速2次/秒. 4.1.3.测试信号电平 Vrms（有效值）：0.1V/0.3V/1.0V±10%; 4.2.仪器面板 9 14 15 4.3.功能键说明 1.主参数指示: 指示当前测量主参数（L、C、R） 2.参数显示:显示 L、C、R 3.主参数单位:指示当前测量主参数单位（如 pF、nF、μF 等）. 4.副参数显示:显示损耗 D 或品质因素 Q 5.副参数指示:指示当前测量副参数（D、Q） 6.等效键:设定仪器测量等效电路，一般选择串联等效电路. 7.速度键: 快速8次/秒,慢速4次/秒, 低速2次/秒. 8.清零键: 测电容时，测试夹具或测试电缆开路，按一下“清零”键，“开”灯亮，每次测试 自动扣去底数；测电感、电阻时，测试夹具或测试电缆短路后，按“清零”键. 9.锁定键:灯亮仪器处于锁定状态，仪器测试速度最高. 10.接地端:用于被测元件之屏蔽地.

标题：LCR数字电桥作业指导书 11.频率键 : 设定加于被测元件上的测试信号频率是 100Hz，1kHz 或 10kHz. 12.电平键:每按一下，选择一种测试电平，分别在（0.1、0.3、1.0）V三种电平中循环. 13参数键:每按一下，选择一种主参数，分别在 L，C，R 三种参数中循环. 14.电源开关:按下，电源接通；弹出，电源断开. 15.测试信号端 HD：电压激励高端；LD：电压激励低端； HS：电压取样高端；LS：电压取样低端. 4.4.操作步骤： 4.4.1.插上电源插头，将面板开关按至ON.开机后，仪器功能指示于上次设定状态,预热10分钟， 待机内达到平衡后，进行正常测试. 4.4.2.测试参数选择, 使用“参数”键选择L、C、R，单位如下： L：uH、mH、H（连带测试器件Q值） C：pF、nF、uF（连带测试器件D值） R：Ω、kΩ、MΩ（连带测器件间Q值） 4.4.3.使用者应根据被测件的测试标准或使用要求按频率键、电压键，选择相应的测量频率、测 试电压.可选择100Hz、1kHz、10kHz三个频率，1V、0.3V、0.1V三个电压. 4.4.4.选择设置好测试参数、测试频率、激励电压后，用测试电缆夹头夹住被测器件引脚、焊盘. 待显示屏参数值稳定后，读取并记录. 4.4. 5.清“0”功能 4.4. 5.1.通过清除存在于测量电缆或测量夹具上的杂散电抗来提高测试精度，这些电抗以串联或 并联形式叠加在被测器件上，清“0”功能便是将这些参数测量出来，将其存储于仪器中，在元件测量时自动将其减掉，从而保证仪器测试的准确性. 4.4. 5.2.仪器清“0”包括两种清“0”校准，即短路清“0”和开路清“0”.测电容时，先将夹 具或电缆开路，按方式键使“校测”灯亮；测电阻、电感时，用粗短裸体导线短路夹具或 测试电缆，按方式键使“校测”灯亮. 4.4. 5.3.可同时存放三组不同的清“0”参数，即三种频率各一种，相互并不干扰，仪器在不同 频率下其分布参数是不同的.因此，在一种频率下清“0”后转换至另一频率时需重新清“0”. 若某种频率以前已清“0”，则无需再次进行.而掉电保护功能保证以前清“0”值在重新开 机后仍然有效，若环境条件（如：温度、湿度、电磁场等）变化较大则应重新清“0”. 4.4.6.等效功能 4.4.6.1.实际电容、电感和电阻都不是理想的纯电阻或纯电抗元件，一般电阻和电抗成份同时存 在，一个实际的阻抗元件均可用理想的电阻器和电抗器（理想电感和理想电容）的串联或 并联形式来模拟.而串联和并联形式两者之间是可以从数学上相互转换的，但两者的结果 是不同的.其不同主要取决于元件品质因素Q（或损耗因子D）. 4.4.6.2.被测电容器的实际等效电路首先可以规格书或某些标准的规定得到，如果无法得到的 话，可以用两个不同的测试频率下损耗因子的变化性来决定，若频率升高而损耗增加，则 应选用串联等效电路;频率升高而损耗减小，则一应选用并联等效电路，并联方式D 与频 率成反比.于电感来说，情况正好与电容相反.

LCR电桥操作说明

TH2817B数字电桥操作指导书 1.目的 为规范仪器使用操作，确保元器件的品质，延长仪器使用寿命，保障测试安全。 2.适用范围 电感，电容，电阻参数测试操作。频率范围：50Hz～100kHz 间共十个典型频率，测试 信号电平: 0.1V、0.3V、1V 三种测试电平，恒定可选的源内阻：30Ω或100Ω。 3.仪器测试操作 3.1仪器测试前准备工作 3.1.1检查仪器供电电源是否为AC220±10V，50Hz/60HZ。 3.1.2仪器接通电源前应关掉电源开关。 3.1.3开启仪器预热20分钟。 3.2设置仪器 3.2.1根据所要测试的元器件要求，对下述相关参数进行设置。 3.2.2根据测试元器件要求，按主参数键，仪器在支持的各参数间循环切换，或者先按主 参数键后，再按▲、▼键仪器在Z，CS,CP,LS,LP,RS,RP各测试参数间循环切换。按副参数键， 仪器在支持的各参数间循环切换，或者先按主参数键后，再按▲、▼键仪器在θ°(角度)，θr （弧度），R，X，Q，D各测试参数间循环切换。 3.2.3按频率键，仪器在支持的各参数间循环切换，或者先按频率键后，再按▲、▼键仪 器在支持的各频率（50Hz，60Hz，100Hz，120Hz，1kHz，10kHz，20kHzBZB，40kHz， 50kHz，100kHz）间循环切换。 3.2.4按电平键，仪器在支持的各参数间循环切换，或者先按电平键后，再按▲、▼键切：

仪器在支持的各电平（0.1V，0.3V，1V）间循环切换电平。 3.2.5按速度键，仪器在支持的各参数间循环切换，或者先按速度键后，再按▲、▼键切 仪器在支持的快速（F），中速（M），慢速（S）间循环切换。 3.2.6按量程键后，再按▲或▼键，可手动选择量程。量程可在自动（AUTO）和锁定 （HOLD）状态间切换，一般选择自动（AUTO）模式，则同时进入量程保持状态。 3.2.7在测试页面，按上档键，屏幕左上角“SHIFT”点亮，按下设置键进入测量设置界面， 在测量设置页，通过左右按键选择项目TRIG(触发方式)，再通过然后按【▲】或【▼】 键，可选择“INT”，“MAN”或“EXT”这三种触发方式，一般将其设置为INT(内部)。按【ENT】 键确认数据输入，返回测试界面；通过左右键选择“SRES”（输出内阻）项，再按【▲】 或【▼】键选择“100Ω”或“30Ω”，一般测试选择100Ω，按【ENT】键确认数据输入， 返回测试界面。通过左右按键选择“CABLE”（电缆长度）项，再按【▲】或【▼】键选 择“0m”、“1m”或“CUST”，根据测量时使用的输出测试夹具进行选择。按【ENT】键确 认数据输入，返回测试界面。通过按左右键选择“ZERO”（清零开关）项，再按【▲】 或【▼】键选择“ON”（打开）或“OFF”（关闭）方式。选择“ON”开，按【ENT】键确 认数据输入，返回测试界面。 3.2.8按上档键，再按开路键进入开路清零菜单。开路清零功能能够消除测试线，测试夹 具与被测元件并联的杂散电容的影响。通过按【▲】或【▼】键来选择执行“SPOT”或 “SWEEP”清零，即对当前频率点或所有的频率点进行清零，一般选”SWEEP”。 3.2.9按上档键，再按短路键进入短路清零菜单。短路清零能够消除测试线与测试夹具与被 测元件串联的剩余阻抗如引线电阻或引线电感的影响。通过按【▲】或【▼】键来选择执行 “SPOT”或“SWEEP”清零，即对当前频率点或所有的频率点进行清零，一般选”SWEEP”。 3.2.10按上档再按显示键，仪器可在直读显示（DIR）——实际测量值；绝对偏差显示（⊿） ——测量值与称值的绝对偏差；百分比偏差显示（%）——测量值与标称值的百分比偏差几

LCR数字电桥操作指导书

LCR数字电桥操作指导书 （ISO45001-2018/ISO9001-2015） 一、目的 规范LCR数字电桥的使用。 二、适用范围 适用于本公司LCR数字电桥TH2810D和TH2817B操作、校准。 三、职责 检验员负责基本的测试调节与维护，并作校准记录。 四、主要技术指标 1.测试频率：50Hz、60Hz、100Hz、120Hz、1kHz、10kHz、50kHz、100kHz； 2.测试电平：1.0V、0.3V、0.1V； 3.测量参数：L-Q、C-D、R-Q、Z-Q； 4.测量准确度：0.1%； 5.测量速度：快速、中速、快速 6.等效方式：串联、并联； 7.显示位数：主要参数5位，副参数5位。 五、操作规范 1.TH2810D参数设置 项目电容测试电感测试备注 主参数： C L 测试电平： 1.0V 0.3V 频率：1KHZ 10KHZ 或依据技术条件等效方式：PAR（并联）SER（串联）

测试速度：MED（中速）MED（中速） 2.TH2817B参数设置 项目电容测试电感测试备注 主参数：C P LS 测试电平： 1.0V 0.3V 频率：1KHZ 10KHZ 或依据技术条件测试速度：MED（中速）MED（中速） 六、校准办法 按照国家有关规定，数字电桥属于非强制检定计量器具。根据我公司的具体情况，数字电桥的校准周期定为一年。 为得到精确的测量，测量前要进行开路和短路的自校。开路清零功能够消除与被测元件并联的杂散导纳如杂散电容的影响，短路清零能够消除与被测元件串联的剩余阻抗如引线电阻或引线电感的影响。 1.LCR数字电桥自校清零时间每天使用前进行清零。 2.仪器清零前准备，设备处于测试装态，准备短路片1片。 3.TH2810D清零 a)仪器处于测试状态，按下SHIFT键。 b)按下CLEAR键选择清零功能。 c)按下ENTER键开始清零测试，如果当前夹具处于开路装态，则进入开路清零；如果处于短路状态，则进入短路清零。 d)仪器对清零测试结果进行自动判别，如果清零结果不正确，直接退出清零操作返回测试状态。如果清零结果正确，LCD副参数显示区显示“PASS”字符。 e)清零结束后，按ESC键取消清零功能返回测试状态。 4.TH2817B清零

直流单臂电桥和直流双臂电桥使用方法及注意事项

直流单臂电桥和直流双臂电桥使用方法及注意事项 电桥是常用仪器，它的主要特点是灵敏度和准确度高，分为直流电桥和交流电桥两大类。直流电桥主要用于测量电阻，根据结构不同，又可分为单臂电桥和双臂电桥两种。交流电桥主要用于测量电容、电感和阻抗等参数。万用阻抗电桥兼有直流电桥和交流电桥的功能。I×R 数字测量仪则是一种高性能的自动阻抗测量电桥。 直流单臂电桥 直流单臂电桥又称惠斯登电桥，是一种精密测量中值电阻(1Ω～1MΩ的直流平衡电桥。通常用来测量各种电机、变压器及电器的直流电阻。常用的有QJ23型携带式直流单臂电桥，图1为它的面板图。 图1 QJ23型直流单臂电桥面板图

①直流单臂面板图说明 a、比率臂转换开关共分七挡，分别是 0.001,0.01,0.1,1,10,100,1000。 b、比较臂转换开关由四组可调电阻串联而成，每组均有九个相同的电阻，分别为九个1Ω，九个10Ω，九个100Ω，九个1000Ω。调节面板上的四个读数盘，可得到0～99990范围内任意一个电阻值(其最小步进值为1Ω)。 c、被测电阻接线端钮。 d、按钮开关。B为电源开关，G为检流计支路开关。电桥不用时，应将G锁住(顺时针旋转)，以免检流计受振损坏。 e、检流计机械调零旋钮。 f、外接电源接线端钮。 g、检流计短路片及内、外接端钮。当使用机内检流计时，短路片应与“外接”端连接。当使用外接检流计时，短路片应与“内接”端连接。外接检流计从“外接”端与公共端接入。 ②单臂直流电桥测量步骤 a、将检流计锁扣打开，调节机械调零旋钮，使检流计指针指向零。 b、接上被测电阻Rx，根据It阻值范围选择适当倍率，使最高倍率(×1000))示数不为零为宜。 c、测量时，先按下电源按钮“B”，再按下检流计按钮“G”， 若检流计指针偏向“+”，则应增大比较臂电阻；若指针偏向“-”，则应减小比较臂电阻。调解平衡过程中不能把检流计按钮按死，待调

LCR数字电桥操作规范-
