常用热继电器型号
NR2热继电器 NR2-11.5/Z 0.1-13A
NR2热继电器 NR2-25G/Z 0.1-10A
NR2热继电器 NR2-25G/Z 13-25A
NR2热继电器 NR2-36G/Z 23-36A
NR2热继电器 NR2-93G/Z 23-80A
NR2热继电器 NR2-93G/Z 80-93A
NR2热继电器 NR2-150/Z 80-150A
NR2热继电器 NR2-200 80-200A
NR2热继电器 NR2-630G 160-630A
NR3热继电器 NR3-16 0.11-17.6A
NR3热继电器 NR3-25 0.1-8.5A
NR3热继电器 NR3-25 11-14A
NR3热继电器 NR3-25 19-32A
NR3热继电器 NR3-45 0.32-21A
NR3热继电器 NR3-45 27-45A
NR3热继电器 NR3-85 6-100A
NR3热继电器 NR3-105 27-115
NR3热继电器 NR3-170 170-200A
NR3热继电器 NR3-250 100-400A
NR4热继电器 NR4-12.5/Z 0.1-14.5A
NR4热继电器 NR4-25/Z 0.1-25A
NR4热继电器 NR4-32/Z 4-36A
NR4热继电器 NR4-45/Z 1-45A
NR4热继电器 NR4-63/F 0.1-63A
NR4热继电器 NR4-80/Z 12.5-88A
NR4热继电器 NR4-180/F 80-180A
1 JR20-16 5.4-8A 热继电器
2 JR20-6
3 24-36A 热继电器
3 JR20-10 1.8-2.6A 热继电器
4 JR20-250L 170A 热继电器
5 JR20-63L 4U 56A 热继电器
6 JR20-16 10-14A 热继电器
7 JR20-10 8.6-11.6A 热继电器
8 JR20-16 3.6-5.4A 热继电器
9 JR20-16 8-12A 热继电器
10 JR20-16 12-16A 热继电器
11 JR20-16 14-18A 热继电器12 JR20-25 7.8-11.6A 热继电器 13 JR20-25 11.6-17A 热继电器 14 JR20-25 21-29A 热继电器 15 JR20-63 16-24A 热继电器 16 JR20-63 32-47A 热继电器 17 JR20-63 40-55A 热继电器18 JR20-63 47-62A 热继电器 19 JR20-63 55-71A 热继电器 20 JR20-160 33-47A 热继电器 21 JR20-160 47-63A 热继电器 22 JR20-160 63-84A 热继电器 23 JR20-160 74-98A 热继电器 24 JR20-160 85-115A 热继电器 25 JR20-160 100-130A 热继电器 26 JR20-160 130-170A 热继电器 27 JR20-160 144-176A 热继电器 28 JR20-250 130-195A 热继电器 29 JR20-250 167-250A 热继电器
30 JR20-400 200-300A 热继电器 31 JR20-400 367-400A 热继电器 32 JR20-630 320-480A 热继电器 33 JR20-10 0.1-0.15A 热继电器
34 JR20-10 0.15-0.23A 热继电器 35 JR20-10 0.23-0.35A 热继电器 36 JR20-10 0.35-0.53A 热继电器 37 JR20-10 0.53-0.8A 热继电器 39 JR20-10 2.6-3.8A 热继电器 40 JR20-10 3.2-4.8A 热继电器 41 JR20-10 4-6A 热继电器42 JR20-10 5-7A 热继电器 43 JR20-10 6-8.4A 热继电器 44 JR20-10 7-10A 热继电器 45 JR20-630 420-630A 热继电器46 JR20-25 17-25A 热继电器47 JR20-160 115-150A 热继电器48 JR20-10 1.2-1.8A 热继电器 38 JR20-10 0.8-1.2A 热继电器
JR36-20 0.25-0.35A JR36-20 0.32-0.5A
JR36-20 0.45-0.72A JR36-20 0.68-1.1A JR36-20 1.0-1.6A
JR36-20 1.5-2.4A JR36-20 2.2-3.5A JR36-20 3.2-5A
JR36-20 4.5-7.2A JR36-20 6.8-11A JR36-20 10-16A
JR36-20 14-22A JR36-20 20-32A JR36-63 14-22A
JR36-63 20-32A JR36-63 28-45AJR36-63 40-63A
JR36-160 40-63A JR36-160 53-85A JR36-160 75-120A
JR36-160 100-160A
JRS1(LR1-D)系列热继电器，JR28系列热过载继电器，TGR36系列热过载继电器，JR29系列热过载继电器，JR20系列热过载继电器，JR16系列热过载继电器，JRS5系列热过载继电器，T系列热过载继电器 JRS2系列热过载继电器，GKJ2系列双金属片式热过载继电器，CSJRS2-3UA系列热过载继电器，CSJR28-LR2系列热过载继电器，CSGTH-85热过载继电器，CSGTH-40热过载继电器，CSGTH-22热过载继电器，RDJ2(LR2)系列热过载继电器，JRS1(LR1-D)系列热过载继电器，CDR6系列热过载继电器，CDR1系列热过载继电器，CDR1系列热过载继电器，CDR7系列热过载继电器，CDR2系列热过载继电器，RHN系列热过载保护继电器，TH-P20热载继电器，TH-P60 ，TH-P12(R) ，TH-20TA ，CZR2系列热继电器，NDR1电子式热过载继电器，JR29-T系列热继电器，ST1系列热过载继电器，TH-N系列热保护继电器，JRS2(3UA)系列热过载继电器，JR29(T)系列热继电器，JRS16系列双金属片热继电器，JR36系列双金属片式热过载继电器，JRS4-d系列热过载继电器，JRS4-160F 250F热过载继电器，JRS4系列热过载继电器，JRS4_140d热过载继电器，GSR1电子式热过载继电器，GSR1-E电子式过载继电器，TGR36系列热过载继电器，TGR36系列热过载继电器。
热继电器型号大全
热继电器型号 热继电器的额定电流应大于电动机额定电流。然后根据该额定电流来选择热继电器的型号。热继电器的热元件的额定电流应略大于电动机额定电流。当电动机启动电流为其额定电流的6倍及启动时间不超过5S时，热无件的整定电流调节到等于电动机的额定电流；当电动机的启动时间较长、拖动冲击性负载或不允许停车时，热元件整定电流调节到电动机额定电流的1.1-1.15倍。 型号机型额定 TK-E02A-C热过载继电器0.1-0.15A TK-E02B-C热过载继电器0.13-0.2A TK-E02C-C热过载继电器0.15-0.24A TK-E02D-C热过载继电器0.2-0.3A TK-E02E-C热过载继电器0.24-0.36A TK-E02F-C热过载继电器0.3-0.45A TK-E02G-C热过载继电器0.36-0.54A TK-E02H-C热过载继电器0.48-0.72A TK-E02J-C热过载继电器0.64-0.96A TK-E02K-C热过载继电器0.8-1.2A TK-E02L-C热过载继电器0.95-1.45A TK-E02M-C热过载继电器1.4-2.2A TK-E02N-C热过载继电器1.7-2.6A TK-E02P-C热过载继电器2.2-3.4A TK-E02R-C热过载继电器2.8-4.2A TK-E02S-C热过载继电器4-6A TK-E02T-C热过载继电器5-8A TK-E02U-C热过载继电器6-9A TK-E02V-C热过载继电器7-11A TK-E02W-C热过载继电器9-13A TK-E02X-C热过载继电器12-18A TK-E02Q-C热过载继电器16-22A TK-E02Y-C热过载继电器20-25A TK-E2S-C热过载继电器4-6A TK-E2U-C热过载继电器5-8A TK-E2V-C热过载继电器6-9A TK-E2W-C热过载继电器7-11A TK-E2X-C热过载继电器9-13A TK-E2B-C热过载继电器12-18A TK-E2E-C热过载继电器24-36A TK-E2I-C热过载继电器32-42A TK-E2H-C热过载继电器40-50A TK-E3V-C热过载继电器7-11A TK-E3W-C热过载继电器9-13A TK-E3X-C热过载继电器12-18A
继电器如何选型
星三角启动中，空气开关、交流接触器、热继电器如何选型 默认分类2010-10-31 22:21:36 阅读858 评论0 字号：大中小订阅 星三角降压启动时，启动电流远比满压时启动电流小，理论上讲 是降压启时的三分之一，大约是额定电流的2倍左右。所以电路中三个接触器额定电流规格可以小于满压启动时的数值。根据电路图，主接触器和封角接触器所承担的都是相电流，所以使用的都是同规格的接触器，一般按相电流的1.2倍选择.75KW电机额定电流按150A计算，150×1.2＝230A。没有230A的接触器，所以选择CJ20—250A的接触器。封星的接触器工作时间短，并且是相电流，所以选的比上两个接触器可以小一个档次，选CJ20—160的就可以了。空气开关可以选择400A的 塑料外壳式断路器。在星三角启动电路设计中，55KW以上的电机星三角启动时，控制电路都要加中间继电路，目的就是为了在星三角转换过程中，由于启动时间短，电弧不能完全熄灭造成的相间短路，这样控制回路复杂，增加了故障率和可靠性，所以应该用自耦降压启动。各人观点。 断路器、接触器、热继电器选型实例 电气自动化2010-03-13 11:30:09 阅读495 评论0 字号：大中小订阅 一、有台15KW，380V三相电机，功率因数0.9，计算电机额定电流，选择相应的断路器（1.1=1.3Ie）接 触器（1.3=1.5Ie）热继电器（1.1=1.3Ie）写出相应整定范围，并选择相应导线规格。 P=1.732UI*0.9=592.34I,额定电流I=15000/592.344=25.33A≈26A。 断路器的电流=1.3*26=33.8A，应该选取35A
热继电器型号
JRS1-D09301 0.1~0.16A JRS1-D25322 18~25A JRS1-D09308 2.5~4A JRS1-D40353 23~32A JRS1-D09310 4~6A JRS1-D40355 30~40A JRS1-D09312 5.5~8A JRS1-D63357 38~50A JRS1-D09314 7~10A JRS1-D63359 48~57A JRS1-D09316 10~13A JRS1-D63361 57~66A JRS1-D16321 13~18A JRS1-D80363 63~80A 一.适用范围: JRS1系列热过载继电器(以下简称热继电器),适用于交流50Hz,工作电压至690V(660V)及以下,电流至80A的电路中,作为三相交流电动机的过载保护和断相保护.并可与相应的交流接触器组成起动器. 产品符合GB 14048.4,GB 14048.5,IEC 60947-4-1和EC 60947-5-1等标准. 二.型号及含义: 三.结构特征: 本继电器除了过载保护和断相保护功能,还具有下述结构特征: 1.脱扣级别为10A; 2.有温度补偿; 3.有手动复位; 4.有动作指示; 5.辅助触头为电气上可分开的一常闭一常开触头
JR36系列热过载继电器 适用范围 JR36系列热过载继电器适用于交流50Hz，电压至690V、电流至160A的电路中，用作交流电动机的过载保护。带有断相保护装置的热继电器，还能在三相电动机一相断线或三相严重不平衡的情况下起保护作用，是JR16改进后的产品。 符合GB14048.4标准。 型号及其含义 JR36热过载继电器常见型号有： JR36-20 0.68-1.1A JR36-20 10-16A JR36-20 0.25-0.35A JR36-20 20-32A JR36-63 40-63A JR36-63 20-32A JR36-63 28-45A JR36-63 14-22A JR36-160 53-85A JR36-160 40-63A JR36-160 75-120A JR36-160 100-160A 特性 1.不带断相保护装置的热继电器符合表1规定，带断相保护装置的热继电器除符合表1规定外还符合表2规定。 表1 表2

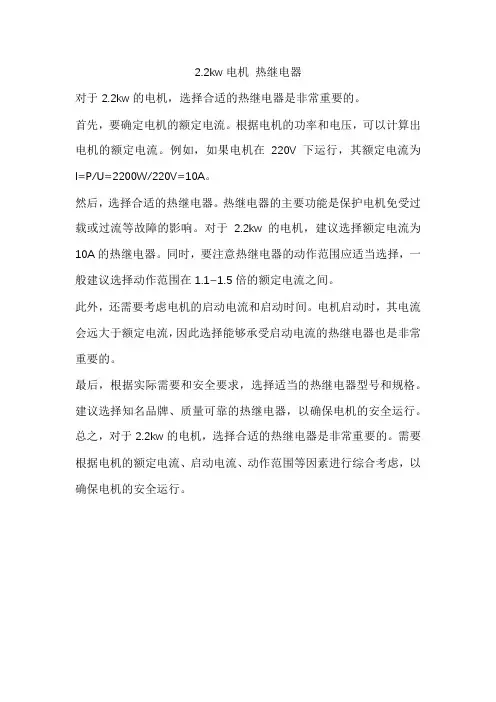

热继电器的选择和计算
看一下本题就知了, 有一台三相异步电动机额定电压为380伏，容量为10千瓦，功率因数为0.85，效率为0.95，选择交流接触器、热继电器及整定值。 解：已知U＝380V，P＝10KW，cosφ＝0.85，η＝0.95 电流I=P/(√3*U*cosφ*η)=10/(1.732*0.38*0.85*0.95)≈20A 选择交流接触器KM＝Ie×（1.3～2）＝26～40（A），选CJ10－40的接触器 选择热继电器FR＝Ie×（1.1～1.5）＝22～25（A），选JR16－20／30热元件22A的热继电器。 热元件整定值等于电动机额定电流，整定20A 答：电动机电流为20A，选40A的交流接触器，选额定电流30A热元件22A的热继电器，整定值20A。 I=P/(√3*U*cosφ*η)=10/(1.732*0.38*0.85*0.95)≈20A 、有一台三相异步电动机额定电压为380伏，容量为14千瓦，功率因数为0.85，效率为0.95，计算电动机电流。 解：已知U＝380（V），cosφ＝0.85，η＝0.95，P＝14（KW） 电流 此主题相关图片如下： 答：电动机电流29安培。 2、有一台三相异步电动机额定电压为380伏，容量为10千瓦，功率因数为0.85，效率为0.95，选择交流接触器、热继电器及整定值。 解：已知U＝380V，P＝10KW，cosφ＝0.85，η＝0.95 电流 此主题相关图片如下： 选择交流接触器KM＝Ie×（1.3～2）＝26～40（A），选CJ10－40的接触器 选择热继电器FR＝Ie×（1.1～1.5）＝22～25（A），选JR16－20／30热元件22A的热继电器。 热元件整定值等于电动机额定电流，整定20A 答：电动机电流为20A，选40A的交流接触器，选额定电流30A热元件22A的热继电器，整定值
