水处理构筑物课程设计-平流式隔油池(全套图纸)
《水处理构筑物课程
设计》
设计计算书
班级：环工1221
姓名：
学号：
设计题目：平流式隔油池（共壁）日期2016 年1月1日
一、课程设计目的
课程设计是“水处理构筑物设计”课程的一个重要实践环节。通过课程设计，使学生更深入地理解水和废水处理的基本原理和工艺要求是如何通过构筑物的工艺及构造设计得以付诸工程实施。逐步培养学生的工程概念，使之了解在工程设计中需要合理协调工艺、结构、施工和运行操作的要求。使学生初步掌握水处理构筑物的设计和工程制图能力。
全套图纸，加153893706
二、设计要求
1、本课程设计重点在训练设计和绘制构筑物工艺施工图的能力。故在确定构筑物主要工艺尺寸时，不要求作详细的工艺计算，物理处理构筑物可仅以水力停留时间、表面负荷率作为主要设计参数，涉及生物处理构筑物的设计，水质可参照城市生活污水水质确定，以容积负荷和水力停留时间作为设计参数。
以下设计流量可用作设计时参考：
设计流量 Q
＝60、100、130、170、210、250 、290、330m3／h。（竖流式沉
s
淀池、竖流式气浮分离池水解酸化池可选取得流量为≦210 m3／h，平流式沉淀池选取的流量≧100 m3／h）每位同学可选取一个流量下的某个构筑物进行工艺设计。
设计中要选取上述不同构筑物的典型水力停留的时间和负荷，得出相应构筑物的有效容积，考虑合适的构筑物座数，按第二条中的要求，选择一座或一组构筑物进行设计绘图。
设计相同构筑物并采用同一型式者应选用不同的设计流量。
2、构筑物池壁厚用200-300mm，池底用300mm，渠道、隔、挡板壁厚用100-150mm；走道宽700～800 mm；进、出水管道视构筑物及设计流量大小采用
DN100-200，排泥管用DN100，排空管用DN100，若设置溢流管，管径应比进水管放大一挡；曝气池、接触氧化池空气管道管径，按干管 DN100-200，分管 DN80—100，穿孔曝气支管 DN50考虑。
3、必须按有关规范和手册的要求，通过(水力)计算确定构筑物的细部构造尺寸，如配水、集水渠道宽度、深度、堰长、开孔的大小和个数等，或根据结构尺寸、施工要求确定。
4、设计图纸要求接近工艺施工图的深度。各构筑物设计时均按部分埋地考虑。图纸应包含以下内容：
(1)应采用足够的平、剖面图全面清晰地表明构筑物的构造及位置、尺寸，可采用阶梯剖、局部剖等方式清楚地表达并节省绘图量。
(2)构筑物设计时应考虑必需的各种管道的布置，除主要的工艺管渠如进、出水管(渠)道、曝气管道、排泥管道等，还应考虑排空、溢流(必要时)、回流等辅助管道设置，及管(渠)上阀门、闸板设置。
(3)应考虑构筑物操作和检修维护方便，设楼梯、走道及栏杆等。
(4)按要求标注构筑物各部分的构造尺寸，池(渠)底、顶、水面
和水平管道轴心的标高(以地面标高为±0.00)。
(5)图中管件(弯头、三通、阀门等)的大小、转弯半径等宜参照标准尺寸按比例绘制，不能任意确定或示意（为使绘图清楚，在较大的比例下，较细管径(如DN50及以下)的管道可放大画，标注设计尺寸。
(6)列出构筑物设备材料表，说明图纸中绘出的设备、材料的编号名称，规格、型号、数量、材质等。
4、要求图纸为计算机CAD制图， l＃图纸出图。所有图纸均应符合工程制图的基本规范，并应图面整洁，布局合理。宜采用粗、中、细不同的线型区分管道，构筑物轮廓和水面线、尺寸线等，使图纸层次分明，易读、易看。具体参考课程上机任务指导书。
5、提交设计说明书 l份。设计计算书应包括主要工艺设计参数，工艺尺寸确定过程，构筑物单线草图，构筑物中主要构造
．．．．．．．．．．．．．
．．．．．．．．(．不同功能区、管、渠、集配水
构造、隔板、挡板等
．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．)．设计布置理由的简要说明和必要的设计计算过程等方面的
内容。
．．．要求书写条理清楚，字迹工整，采用A4纸张。
三、设计内容
1、平流式隔油池
隔油池是分离废水中的浮油及泥沙的构筑物，它是利用油于水之间的密度差异进行油水分离的。隔油池也是用上浮方法去除废水中相对密度小于1的浮油的
构筑物。在隔油池中，相对密度小于1，粒径较大的油品杂质上浮于水面，与水分离；相对密度大于1的杂质则沉入池底。所以，隔油池同时又是沉淀池，但主要起隔油作用。重力型隔油池是处理含油废水的最常用的设备，其处理过程是将含油废水置于池中进行油水重力分离，然后，撇除废水表面的油脂。理论上重力分离过程可以用斯托克斯公式表示。但是由于常发生紊流和短循环，重力分离器的实际效率依赖于合理的水利设计和废水停留时间。停留时间越长，漂浮油与水的分离效果越好。停留时间小于20min时，油水的分离效率低于50%，如果延长停留时间可以改善分离情况。
隔油池水面的浮油可以用集油管排出，，也可采用机械撇除，小隔油池也可采用人工撇油。
平流式隔油池（API）由池体，刮油刮泥机和集油管等几部分组成，普通平流隔油池的构造如图3所示。废水从一端进入，从另一端流出，由于池内水平流速很小，相对密度小于1.0而粒径较大的油品杂质在浮力的作用下上浮，并且，聚集在池的表面，通过设在池表面的集油管和刮油机收集浮油。而相对密度大于1.0的杂质沉于池底。
集油管设于出水口一侧的水面上。集油管一般直径为200-300mm的钢管制成。沿管的长度在管壁的一侧开有切口，其宽度一般是对应中心角为60°，集油管可以绕管轴转动，由螺杆控制。平时切口向上并位于水面以上，当水面浮油达到一定厚度时(一般不大于0.25m)，转动集油管，使切口浸入水面油层一下，浮油即自行进入管内，并沿集油管流向池外。
刮油机通常是由链条或钢丝绳牵引的。在用链条牵引时，隔油机在池面上起刮油作用，将浮油刮向池的末端；而在池的底部可以起刮泥机作用，将下沉的油泥刮向池出口端的泥斗中，通过排泥管适时排出，排泥管一般直径为200mm，池底向污泥斗的坡度为0.01-0.02，污泥斗深度一般为0.5m，底宽不小于0.4m，倾面倾角不小于45°-60°。隔油池的进水一端一般采用穿孔墙进水，出水端采用溢流堰。
由于受到刮油机规格的限制，隔油池的每格间的宽度一般为6.0，4.5，3.0，2.5，2.0几种。
这种隔油池的优点是构造简单，这种隔油池占地面积大，停留时间长
(1.5-2h),水平流速为2-5mm/s 。由于操作维护容易，运行管理方便，除油效果稳定，因此应用比较广泛；缺点是池的容积较大，排泥困难，其可能取出的粒径最小为100-150μm 。 进水管配水槽
进水阀
链带式刮油刮泥机集油管出水槽
出水管
2、平流隔油池设计中常用的数据和措施
（1） 停留时间T ，一般采用1.5-2h ；
（2） 水平流速v ，一般采用2-5mm/s ；
（3） 隔油池每格宽度B 采用2m ，2.5m ，3m ，4.5m ，6m 。当采用人工清除浮油时，每格宽≤3m 。国内各大炼厂一般采用 4.5m ，且已有定型设计。
（4） 隔油池超高h 1，一般不小于0.4m ，工作水深为h 2为1.5-2.0m 。
人工排泥时，池深应包括污泥层厚度。
（5） 隔油池尺寸比例：单格长宽比(L/B)≧4,深宽比(h 2/B)≧0.4。
（6） 刮板间距不小于4m ，高度150-200mm ，移动速度0.01m/s.
（7） 在隔油池的出口处及进水间浮油聚集，对大型隔油池可设集油管收集和排除。集油管管径为200-300mm ，纵缝开度为60°，管轴线在水平面下0-50mm ，小型池装有集油环。
（8） 采用机械刮泥时，集泥坑深度一般采用0.5m ，底宽不小于0.4m ，侧面倾角为45°-60°。
（9） 池底坡度i ，当人工排泥时池底坡度为0.01-0.02，坡向集泥坑；机械刮泥时，采用平底，即i=0。
（10） 隔油池水面以上的油层厚度不大于0.25m 。
（11） 隔油池的除油效率一般在60%以上，出水含油量为
02砖石砌体结构水处理构筑物
填写说明 6.8.7 砌体结构水处理构筑物质量检验批验收记录 1、验收依据： [规范名称及编号] 《给水排水构筑物工程施工及验收规范》CB50141-2008 《建筑工程施工质量验收统一标准》GB50300-2013 2、规范摘要： 以下内容摘录自《给水排水构筑物工程施工及验收规范》CB50141-2008； 本表适用于砖石砌体结构水处理构筑物质量验收。 主控项目 1、砖、石以及砌筑、抹面用的水泥、沙等材料的产品质量资料齐全，每批的出场质量合格证明及各项性能检验报告符合本规范6.5.1条的相关规定和设计要求； 检验方法：观察，检查产品合格证、出厂检验报告和及有关的进场复验报告。 2、砌筑、抹面砂浆配合比满足施工和本规范第6.5.1条的相关规定 检验方法：观察，检查砌筑砂浆配合比单及记录；对于商品砌筑砂浆还应检查出厂质量合格证明等。 3、砌筑、抹面砂浆的强度应符合设计要求；其试块的留置及质量评定符合本规范第6.5.2、6.5.3条的相关规定。 检验方法：检查施工记录；检查砌筑砂浆试块的实验报告。 4、砌体结构各部位的构造形式以及预埋件、预留孔洞、变形缝位置、构造等符合设计要求； 检验方法：观察，检查施工记录、测量放样记录。 5、砌筑垂直稳固、位置正确；灰缝饱满、密实、完整，无透缝、通缝、开裂等现象；砖砌抹面时，砂浆与基层间粘结紧密牢固，没有控股及裂纹等现象。
检验方法：观察，检查施工记录，检查技术处理资料。 一般项目 6、砌筑前，砖、石表面洁净，并充分湿润； 检查方法：观察。 7、砌筑砂浆、灰缝均匀一致、横平竖直，灰缝宽度的允许偏差为±2mm 检查方法：观察；每20m用钢尺量10皮砖、石砌体进行这算。 8、抹面时，抹面接茬平整，阴阳角清晰顺直； 检查方法：观察。 9、勾缝密实，线性平整、深度一致； 检查方法：观察。 10、砖砌体水处理构筑物施工允许偏差应符合表6.8.8-1的规定； 表6.8.8-1砖砌体水处理构筑物施工允许偏差
污水处理厂计算书
污水厂设计计算书 一、粗格栅 1.设计流量 a.日平均流量Q d =30000m 3/d ≈1250m 3/h=0.347m 3/s=347L/s K z 取1.40 b. 最大日流量 Q max =K z ·Q d =1.40×30000m 3/d=42000 m 3/d =1750m 3/h=0.486m 3/s 2.栅条的间隙数（n ） 设:栅前水深h=0.8m,过栅流速v=0.9m/s,格栅条间隙宽度b=0.02m,格栅倾角α=60° 则：栅条间隙数4.319 .08.002.060sin 486.0sin 21=??? ==bhv Q n α(取n=32） 3.栅槽宽度(B) 设：栅条宽度s=0.015m 则：B=s （n-1）+en=0.015×（32-1）+0.02×32=1.11m 4.进水渠道渐宽部分长度 设：进水渠宽B 1=0.9m,渐宽部分展开角α1=20° 5.栅槽与出水渠道连接处的渐窄部分长度(L 2) m B B L 3.020tan 29 .011.1tan 2221=? -=-= α 6.过格栅的水头损失（h 1） 设：栅条断面为矩形断面，所以k 取3 则：m g v k kh h 18.060sin 81 .929.0)02.0015.0(42.23sin 2234 201=?????===αε 其中ε=β（s/b ）4/3 k —格栅受污物堵塞时水头损失增大倍数，一般为3 h 0--计算水头损失，m ε--阻力系数，与栅条断面形状有关，当为矩形断面时形状系数β=2.4将β值代入β与ε关系式即可得到阻力系数ε的值 7.栅后槽总高度(H) 设：栅前渠道超高h 2=0.4m 则：栅前槽总高度H 1=h+h 2=0.8+0.4=1.2m
水污染控制工程课程设计
第一章设计说明书1. 设计题目 某城市日处理量7万m3污水处理工程设计 2.设计任务 1、确定污水处理厂的工艺流程，对处理构筑物选型做说明； 2、对主要处理设施（格栅、沉砂池、曝气池、沉淀池、污泥浓缩池）进行工艺计算（附 3. ～8.5 （，NH3-N ≤8mg/L 4.基本资料 4.1气象资料 该市地处内陆中纬度地带，属暖温带大陆性季风气候。年平均气温9～13.2℃，最热月平均气温21.2～26.5℃，最冷月-5.0～-0.9℃。极端最高气温42℃，极端最低气温-24.9℃。年日照时数2045小时。多年平均降雨量577毫米，集中于7、8、9月，占总量的50～60%，
受季风环流影响，冬季多北风和西北风，夏季多南风或东南风，市区全年主导风向为东北风，频率为18%，年平均风速2.55米/秒。 4.2 污水排放接纳河流资料 该污水厂的出水直接排入厂区外部的河流，其最高洪水位（50年一遇）为50.0m，常水位为48.0m，枯水位为45.0m。 4.3 厂址及场地现状 5. 构(建) (4)污水处理厂设计应当力求技术合理。在经济合理的原则下，必须根据需要，尽可能采用先进的工艺、机械和自控技术，但要确保安全可靠。 (5)污水厂设计必须注意近远期的结合，不宜分期建设的部分，如配水井、泵房及加药间等，其土建部分应一次建成；在无远期规划的情况下，设计时应为以后的发展留有挖潜和扩建的条件。 (6)污水厂设计必须考虑安全运行的条件，如适当设置分流设施、超越管线等。
6.设计成果 1、设计说明书、计算书一份（A4纸手写）； 2、设计图纸（以下图纸各一张，A1或A2幅面，手画或打印均可）：污水处理厂平面布置图一张；高程布置图一张；流程图一张；单体构筑物（如曝气池及二沉池）工艺图一到两张。
平流式初沉池设计
初沉池的设计 采用平流式沉淀池。 原因：沉淀效果好，对冲击负荷和温度变化的适应能力强，施工简单，造价较低，占地节约容易跟其他构筑物共壁建设，适用于大、中、小型污水处理厂。 假设污水沉淀时间为1.5h ，采用行车式刮泥机，污水流量为100000m 3/d 。 1.池子总面积 q’一般为1.5~3.0m 3/(m 2·h)，这里取q’=2.0m 3/(m 2·h) K=1.3 Q max =k ×Q=1.3*100000m 3/d=130000m 3/d=5416.67m 3/h 则 2 'max 27080 .267.5416q m Q A === 2．沉淀部分有效水深 m t q h 35.1*2'2=== 一般2~4m 3.沉淀部分有效容积 3125824/5.1*00003124/·'m t Q V === 4.池长 设水平流速为v=6mm/s 则 L=v ·t ·3.6=6*1.5*3.6=32.4m 5.池子总宽度 B=A/L=2708/32.4=83.m 6.池子个数 设12个池子，则每个池子宽度b=83/12=6.9m 7.校对长宽比和长深比 长宽比L/B=32.4/6.9=4.7>4,符合要求。 长深比L/h 2 =32.4/3=10.8>10,故符合要求。 8.污泥部分需要的总容积 设两次清除污泥的间隔时间为2d ，污泥含水率为95% 污泥部分所需容积计算公式为为 T *p 124 *Q 21） γ（）ρ（ρ--= V 其中ρ1，ρ2分别为进水和出水的悬浮固体浓度，P 为污泥含水率，初沉池悬浮固体去除率
按50%计算，ρ1=200mg/l=0.20kg/m 3,ρ2=100mg/l=0.10kg/m 3，p=95% ∴321m 2052*95.01*100024 *0.10-0.20*5416.7T *p 124*Q =-=--= ） （）（）γ（）ρ（ρV 9.每格池污泥所需容积 33.3412/205n v ''m V === 10.污泥斗容积 泥斗倾角设为60°，泥斗斗底尺寸为500*500mm ，上口尺寸为 5000*5000mm 。 泥斗高度为 m 90.360tan *2 5 .00.5''h 4=?-= 3212141m 363 5 .0*5.0*0.5*0.55.0*5.00.5*0.5*90.3)(''h 3 1 =++= + +=（f f f f V 11.污泥斗以上梯形部分污泥容积 梯形上底长=1l 32.4+0.3+0.5=33.2m 梯形下底长l 2 =5.0m 梯形高度m 822.001.0*)0.55.03.04.32('h 4=-++= 梯形部分污泥容积为34212.3632 9 .6*822.0*)0.54.32(2'**)(m b h l l V =+=+= 12.污泥斗和梯形部分污泥容积 332143.32.37.36336m m V V >=+=+ 13.池子总高度 取池子保护层高度h1为0.3m ，缓冲层高度h3为0.5m 污泥层高为m h h 821.4822.090.3'''h 444=+=+= H=0.3+0.5+4.182+3=7.982m 初沉池污泥量 d m P Q C V /0021000 *)95100(*10000000 01*%50*002*100)1100(100010031=-=-= ρη 其中：C ——进入初沉池污水中悬浮物浓度，mg/L η——初沉池沉淀效率，一般取50% P1——污泥含水率，一般取95%-97% Q ——污水流量，m 3/d ρ——初沉池污泥密度，以1000kg/m 3 计
辐流式沉淀池课程设计.
目录一，任务书 二，实践设计方案简介 1.普通辐流式沉淀池的构造 2.辐流式沉淀池的设计参数三，环保设备草图及说明 四，设备主题设计、计算以及选型1．设计前提 2. 设计计算过程 3.刮泥机选型及实物图 4．辐流式初沉池实物图 五，设计结果概述或一览表 六，对本设计设计的评述 七，参考文献 八，附图
二．实践设计方案简介 沉淀池作为城市污水处理厂的常规水处理构筑物，在水处理厂中发挥重要的作用。而作为水处理中最基本方法的沉淀法，在水处理的不同阶段都发挥着重要的作用。因此对沉淀池及其排泥机构的研究日益受到给排水工作者的重视。本次对辐流式沉淀池的各部分的结构和尺寸进行了设计。 在进行污水处理工程时，应充分考虑辐流式沉淀池的优点及缺点，最大程度上设计出高效率、投资少的实际可行方案。在这次辐流式沉淀池的设计中，我们将根据沉淀池的性能及结构设计沉淀池参数说明及参数选取、沉淀池结构计算、沉淀池配套设备选取等内容，最好的整理出一套完美的辐流式沉淀池方案。 设计前提：某城市污水处理厂最大流量为Qmax10000m3 /d，设计人口N=6万人。采用机械刮泥。 1. 普通辐流式沉淀池的构造 普通辐流式沉淀池呈圆形或正方形，直径一般为6~60m，最大可达100m，中心深度为2.5~5.0m，周边深度1.5~3.0m。污水从辐流式沉淀池的中心进入，由于直径比深度大得多，水流呈辐射状向周围流动，沉淀后的污水由四周的集水槽排出。由于是辐射状流动，水流过水断面逐渐增大，而流速逐渐减小。 辐流式沉淀池大多数采用机械刮泥（尤其直径大于20m时，几乎全用机械刮泥）,将全池沉淀污泥收集到中心泥斗，再借静压力或排泥泵排出。刮泥机一般为架结构，绕池中心转动，可中
钢筋混凝土结构水处理构筑物质量控制
钢筋混凝土结构水处理构筑物质量控制 发表时间：2018-12-30T14:57:07.507Z 来源：《建筑学研究前沿》2018年第27期作者：王丽芳 [导读] 水处理构筑物质量控制不到位，轻则影响水厂、污水处理厂的正常生产，重则引起停产，所以一定要控制好水处理构筑物的施工质量。 武汉市给排水工程设计院有限公司湖北武汉 430034 摘要：随着城市化进程及工业化的加速发展，环保问题，特别是城市污水处理已成为各国研究的热点。然而随着大量的生活与工业污水流入江河、湖泊或补给到地下水中，给水体造成严重污染，对渔业用水、生活用水等用水安全产生严重的影响。城乡水污染已成制约城乡进一步发展的重要因素之一，因此国家对污水处理厂的排放标准也愈发严格。为达到更高的排放标准，许多污水厂由于原设计等级原因，原有的污水处理单元已无法满足现有污水处理要求，所以对这一类型污水处理厂的提标改造也不得不提上议事日程。 关键词：钢筋混凝土；结构；水处理构筑物；质量控制 1工程概况 某污水处理厂工程包括生化池、沉淀池、中间提升泵房等九个单体组成，除加药间、配电间为建筑物以外，其余均为构筑物，其中最大的构筑物为生化池，长为154.4米，宽为63.4米。 2水处理构筑物施工过程的质量控制 2.1桩基施工质量是确保水处理构筑物质量的第一道关 该生化池设计桩型采用先张法预应力混凝土空心方桩，沉桩工艺采用静压法施工。（1）严把桩身质量控制关：桩进场后，对桩的外观进行检查，要求不得有蜂窝、麻面、裂缝和掉角；对尺寸进行抽检，长度、边长、孔径等偏差都必须在规范允许范围内。（2）桩基施工过程的质量控制：复核桩位测放和标高控制点，审查桩基施工方案的针对性及可行性，施工机械的选择、场地条件能否满足施工要求，是否考虑了地质情况、桩截面、长度；沉桩顺序的合理性等。在桩施打过程中，督促施工方安排专人加强检查，同时安排监理人员现场跟踪，重点检查桩位、桩身垂直度、静压桩油压值、桩顶标高以及桩接头焊接质量等。 2.2钢筋 （1）严把钢筋原材料和加工质量关。（2）钢筋连接及安装的质量控制：施工方案中水处理构筑物钢筋连接采用闪光对焊和电渣压力焊，施工完成后按《钢筋焊接及验收规程》进行见证取样检测，检测合格后方可进行隐蔽、浇筑。 2.3混凝土质量的控制 混凝土质量控制不到位会引起池体裂缝，从而影响钢筋混凝土结构水处理构筑物的使用功能，按照设计要求，生化池混凝土标号为C25，抗渗等级为P6。（1）混凝土配合比设计和原材料控制：施工、监理、建设三方单位对混凝土供货商进行实地考察，查看供货商相关手续；查看混凝土生产现场；要求混凝土配合比严格按照《普通混凝土配合比设计规程》，通过设计计算和试配确定。应在满足商砼泵送施工工艺及保证强度的前提下控制混凝土裂缝的产生。水泥选用低水化热的硅酸盐水泥，中、粗砂，石子含泥量不得超过《混凝土结构工程施工规范》GB50666附录F.0.4的规定；外加剂选用减水率高、分散性能好、对混凝土收缩影响较小的外加剂。根据初凝时间和气温情况，确定缓凝剂的掺入量。（2）混凝土浇筑过程的质量控制：混凝土浇筑尽可能避开高温、大风等时段；混凝土进场后检查随车质保资料，检查混凝土坍落度、强度、抗渗等级等质量情况；检查施工人员和设备准备情况等，同时监理部安排专人旁站；商砼运输、输送、浇筑过程中严禁擅自加水，同时散落的混凝土严禁再用于浇筑；泵送混凝土前润滑输送泵管的水或水泥砂浆严禁入模。底板混凝土浇筑顺序为从底板一边依次浇筑至另一边，外墙水平施工缝以下部位的混凝土应待底板混凝土沉实后再浇筑，但不得超过底板混凝土的初凝时间。（3）混凝土养护：抗渗混凝土的养护按规范要求，不得少于14天，保持混凝土处于湿润状态。生化池底板采取草帘、麻袋覆盖保湿法，壁板采取带模养护法，带模养护时间不应少于7天，并要求施工单位专人落实混凝土的养护工作。 2.4变形缝 变形缝的施工质量是水处理构筑物施工控制中的重点、一旦处理不到位，很难修复处理到位，给以后生产运行会带来很大麻烦。生化池总长154.4米，宽为63.4米，高7米（含底板），其中3.3米在正负零以下，3.7米在正负零以上。为防止水池不均匀沉降、温度变化引起收缩等各种影响，设计在长度方向设置了五处橡胶止水带，在宽度方向设置了两处橡胶止水带，将整个水池分成了18个区。设计要求伸缩缝内设橡胶止水带型号为CB300×8-30，底板外贴止水带型号为EB300×8-30，伸缩缝的宽度为30mm。（1）橡胶止水带质量的控制，橡胶止水带进场后检查质保资料是否符合《高分子防水材料》止水带国家标准要求；质保资料、规格尺寸和外观质量均符合要求后按规范见证取样送检，检测结果符合要求方可使用于该工程。（2）安装质量的控制：安装质量也是控制变形缝质量的要点，具体施工参见《给水排水工程混凝土构筑物变形缝设计规程》CECS117：2000。橡胶止水带的各种交叉连接节点应在工厂中做成配件，仅直线段在施工现场连接，在绑扎钢筋和支模时，止水带必须可靠固定在正确位置上，其中间孔应正好固定在变形缝位置，浇筑混凝土时不得发生移位。变形缝处混凝土必须捣固密实，止水带下部不应产生空洞、气孔等隐患，否则影响止水效果。（3）浇筑过程中，要求施工和监理单位专人跟踪检查。 2.5施工缝 由于生化池总高7米（含底板），浇筑底板时设计要求第一道水平施工缝设置在底板面以上500处，上面还有5.8米，需多次浇筑，施工缝处理不好，会导致水池渗水。在浇筑下一段混凝土时要把施工缝处处理到位，监理安排专人跟踪，封模之前进行检查，发现问题，绝不封模。具体要求：已浇筑混凝土的抗压强度不应小于2.5MPa；已浇筑的混凝土表面应凿毛、清除浮渣并冲洗干净，保持湿润，不得积水；浇筑前，施工缝处应铺设与混凝土强度等级相同的水泥砂浆，其厚度为15～30mm，混凝土应细致捣实，使新旧混凝土紧密结合。 3安全和功能性试验 3.1满水试验 （1）根据规范要求，水处理构筑物施工完毕后，应按照设计要求进行功能性试验，尤其是满水试验，这也是鉴定水处理构筑物功能的一个关键试验。（2）池内注水分三次进行，每次注水为设计水深的1/3；相邻两次注水时间要不小于24小时，且水位上升速度不宜超过2m/d；每次注水应读24h的水位下降值，计算渗水量，在注水过程中或注水以后，应对池体作外观和沉降量检测，发现渗水量或沉降量过
污水处理场设计计算书
第二篇设计计算书 1.污水处理厂处理规模 1.1处理规模 污水厂的设计处理规模为城市生活污水平均日流量与工业废水的总和：近期1.0万m3/d，远期2.0万m3/d。 1.2污水处理厂处理规模 污水厂在设计构筑物时，部分构筑物需要用到最高日设计水量。最高日水量为生活污水最高日设计水量和工业废水的总和。 Q设= Q1+Q2 = 5000+5000 = 10000 m3/d 总变化系数：K Z=K h×K d=1.6×1=1.6 2.城市污水处理工艺流程 污水处理厂CASS工艺流程图 3.污水处理构筑物的设计 3.1泵房、格栅与沉砂池的计算 3.1.1 泵前中格栅 格栅是由一组平行的的金属栅条制成的框架，斜置在污水流经的渠道上，或泵站集水井的井口处，用以截阻大块的呈悬浮或漂浮状态的污物。在污水处理流程中，格栅是一种对后续处理构筑物或泵站机组具有保护作用的处理设备。 3.1.1.1 设计参数：
（1）栅前水深0.4m ，过栅流速0.6~1.0m/s ，取v=0.8m/s ，栅前流速0.4~0.9 m/s ； （2）栅条净间隙，粗格栅b= 10 ~ 40 mm, 取b=21mm ； （3）栅条宽度s=0.01m ； （4）格栅倾角45°~75°，取α=65° ,渐宽部分展开角α1=20°； （5）栅前槽宽B 1=0.82m ，此时栅槽内流速为0.55m/s ； （6）单位栅渣量：W 1 =0.05 m 3栅渣/103m 3污水； 3.1.1.2 格栅设计计算公式 （1）栅条的间隙数n ，个 max sin Q n bhv α= 式中， max Q －最大设计流量，3/m s ； α－格栅倾角，（°）； b －栅条间隙，m ； h －栅前水深，m ； v －过栅流速，m/s ； （2）栅槽宽度B ，m 取栅条宽度s=0.01m B=S （n －1）＋bn （3）进水渠道渐宽部分的长度L 1，m 式中，B 1－进水渠宽，m ； α1－渐宽部分展开角度，（°）； (4)栅槽与出水渠道连接处的渐窄部分长度L 2，m (5)通过格栅的水头损失h 1，m 式中：ε—ε=β（s/b ）4/3； h 0 — 计算水头损失，m ； k — 系数，格栅受污物堵塞后，水头损失增加倍数，取k=3； 1 112tga B B L -= 1 25.0L L =αε sin 22 01g v k kh h ==
沉淀池设计计算
沉淀池 沉淀池是利用重力沉降作用将密度比水大的悬浮颗粒从水中去除的处理构筑物，是废水处理中应用最广泛的处理单元之一，可用于废水的处理、生物处理的后处理以及深度处理。在沉砂池应用沉淀原理可以去除水中的无机杂质，在初沉池应用沉淀原理可以去除水中的悬浮物和其他固体物，在二沉池应用沉淀原理可以去除生物处理出水中的活性污泥，在浓缩池应用沉淀原理分离污泥中的水分、使污泥得到浓缩，在深度处理领域对二沉池出水加絮凝剂混凝反应后应用沉淀原理可以去除水中的悬浮物。 沉淀池包括进水区、沉淀区、缓冲区、污泥区和出水区五个部分。进水区和出水区的作用是使水流均匀地流过沉淀池，避免短流和减少紊流对沉淀产生的不利影响，同时减少死水区、提高沉淀池的容积利用率；沉淀区也称澄清区，即沉淀池的工作区，是沉淀颗粒与废水分离的区域；污泥区是污泥贮存、浓缩和排出的区域；缓冲区则是分隔沉淀区和污泥区的水层区域，保证已经沉淀的颗粒不因水流搅动而再行浮起。 沉淀池的原理 沉淀池是利用水流中悬浮杂质颗粒向下沉淀速度大于水流向卜流动速度、或向下沉淀时间小于水流流出沉淀池的时间时能与水流分离的原理实现水的净化。 理想沉淀池的处理效率只与表面负荷有关，即与沉淀池的表面积有关，而与沉淀池的深度无关，池深只与污泥贮存的时间和数量及防止污泥受到冲刷等因素有关。而在实际连续运行的沉淀池中，由于水流从出水堰顶溢流会带来水流的上升流速，因此沉淀速度小于上升流速的颗粒会随水流走，沉淀速度等于卜-升流速的颗粒会悬浮在池中，只有沉淀速度大于上升流速的颗粒才会在池中沉淀下去。而沉淀颗粒在沉淀池中沉淀到池底的时间与水流在沉淀池的水力停留时间有关，即与池体的深度有关。 理论上讲，池体越浅，颗粒越容易到达池底，这正是斜管或斜板沉淀池等浅层沉淀池的理论依据所在。为了使沉淀池中略大于上升流速的颗粒沉淀下去和防止已沉淀下去的污泥受到进水水流的扰动而重新浮起，因而在沉淀区和污泥贮存区之间留有缓冲区，使这些沉淀池中略大于上升流速的颗粒或重新浮起的颗粒之间相互接触后，再次沉淀下去。 用沉淀池的类型 按水流方向划分，沉淀池可分为平流式、辐流式和竖流式三种，还有根据“浅层理论”发展出来的斜板(管)沉淀池。各自的优缺点和适用范围见表3—3。
水处理构筑物课程设计-平流式隔油池(全套图纸)
《水处理构筑物课程 设计》 设计计算书 班级：环工1221 姓名： 学号： 设计题目：平流式隔油池（共壁）日期2016 年1月1日
一、课程设计目的 课程设计是“水处理构筑物设计”课程的一个重要实践环节。通过课程设计，使学生更深入地理解水和废水处理的基本原理和工艺要求是如何通过构筑物的工艺及构造设计得以付诸工程实施。逐步培养学生的工程概念，使之了解在工程设计中需要合理协调工艺、结构、施工和运行操作的要求。使学生初步掌握水处理构筑物的设计和工程制图能力。 全套图纸，加153893706 二、设计要求 1、本课程设计重点在训练设计和绘制构筑物工艺施工图的能力。故在确定构筑物主要工艺尺寸时，不要求作详细的工艺计算，物理处理构筑物可仅以水力停留时间、表面负荷率作为主要设计参数，涉及生物处理构筑物的设计，水质可参照城市生活污水水质确定，以容积负荷和水力停留时间作为设计参数。 以下设计流量可用作设计时参考： 设计流量 Q ＝60、100、130、170、210、250 、290、330m3／h。（竖流式沉 s 淀池、竖流式气浮分离池水解酸化池可选取得流量为≦210 m3／h，平流式沉淀池选取的流量≧100 m3／h）每位同学可选取一个流量下的某个构筑物进行工艺设计。 设计中要选取上述不同构筑物的典型水力停留的时间和负荷，得出相应构筑物的有效容积，考虑合适的构筑物座数，按第二条中的要求，选择一座或一组构筑物进行设计绘图。 设计相同构筑物并采用同一型式者应选用不同的设计流量。 2、构筑物池壁厚用200-300mm，池底用300mm，渠道、隔、挡板壁厚用100-150mm；走道宽700～800 mm；进、出水管道视构筑物及设计流量大小采用
污水处理计算公式
医院污水处理量计算公式 医疗污水处理设备医院污水是指医院产生的含有病原体、重金属、消毒剂、有机溶剂、酸、碱以及放射性等的污水。医院污水来源及成分复杂，含有病原性微生物、有毒、有害的物理化学污染物和放射性污染等，具有空间污染、急性传染和潜伏性传染等特征，不经有效处理会成为一条疫病扩散的重要途径和严重污染环境。 根据医院各部门的功能、设施和人员组成情况不同，产生污水的主要部门和设施有：诊疗室、化验室、病房、洗衣房、X光照像洗印、动物房、同位素治疗诊断、手术室等排水；医院行政管理和医务人员排放的生活污水，食堂、单身宿舍、家属宿舍排水；;不同部门科室产生的污水成分和水量各不相同，如重金属废水、含油废水、洗印废水、放射性废水等，而且不同性质医院产生的污水也有很大不同。医院污水较一般生活污水排放情况复杂，医院污水处理后排放去向分为排入自然水体和通过市政下水道排入城市污水处理厂两类。 一、医院污水排放量 1、新建医院 新建医院污水排放量应根据《民用建筑工程设计技术措施》建质[2003]4号进行取值设计，做到清污分流，节约用水。 2、现有医院 1)污水排放量根据实测数据确定 2)无实测数据时可参考下列数据计算 (1) 设备齐全的大型医院或500床以上医院：平均日污水量为400～600L/床.d，kd＝2.0～2.2，kd为污水日变化系数。 (2) 一般设备的中型医院或100～499床医院：平均污水量为300～400L/床.d，kd＝2.2～2.5，kd为污水日变化系数。 (3) 小型医院(100床以下)：平均污水量为250～300L/床.d，kd＝2.5，kd为污水日变化系数。 3、医院污水设计水量计算公式： （1）按用水定额和小时变化系数计算： 其中： q1、q2——住院部、门诊部最高日用水定额，L/人?d。 q3——未预见水量，L/s。 N1、N2——住院部、门诊部设计人数。 Kz1、Kz2 ——小时变化系数。 （2）按参考日均污水量和日变化系数计算： 其中： q ——医院日均污水量，L/床?d。 N ——医院编制床位数。 Kd ——污水日变化系数。
沉淀池设计与计算
第六节、普通沉淀池 沉淀池可分为普通沉淀池和浅层沉淀池两大类。按照水在池内的总体流向，普通沉淀池又有平流式、竖流式和辐流式三种型式。 普通沉淀池可分为入流区、沉降区、出流区、污泥区和缓冲区5个功能区。入流区和出流区的作用是进行配水和集水，使水流均匀地分布在各个过流断面上，为提高容积利用、系数和固体颗粒的沉降提供尽可能稳定的水力条件。沉降区是可沉颗粒与水分离的区域。污泥区是泥渣贮存、浓缩和排放的区域。缓冲层是分隔沉降区和污泥区的水层，防止泥渣受水流冲刷而重新浮起。以上各部分相互联系，构成一个有机整体，以达到设计要求的处理能力和沉降效率。 一、平流沉淀池 在平流沉淀池内，水是按水平方向流过沉降区并完成沉降过程的。图3-16是没有链带式刮泥机的平流沉淀池。废水由进水槽经淹没孔口进入池内。在孔口后面设有挡板或穿孔整流墙，用来消能稳流，使进水沿过流断面均匀分布。在沉淀池末端没有溢流堰(或淹没孔口)和集水槽，澄清水溢过堰口，经集水槽排出。在溢流堰前也设有挡板，用以阻隔浮渣，浮渣通过可转动的排演管收集和排除。池体下部靠进水端有泥斗，斗壁倾角为50°～60°，池底以0.01～0.02的坡度坡向泥斗。当刮泥机的链带由电机驱动缓慢转动时，嵌在链带上的刮泥板就将池底的沉泥向前推入泥斗，而位于水面的刮板则将浮渣推向池尾的排渣管。泥斗内设有排泥管，开启排泥阀时，泥渣便在静水压力作用下由排泥管排出池外。[显示图片] 链带式刮泥机的缺点是链带的支承和驱动件都浸没于水中，易锈蚀，难保养。为此，可改用桥式行车刮泥机，这种刮泥机不但运行灵活，而且保养维修都比较方便。对于较小的平流沉淀池，也可以不设刮泥设备，而在沿池的长度方向设置多个泥斗，每个泥斗各自单独排泥，既不相互干扰，也有利于保证污泥浓度。 沉淀池的设计包括功能构造设计和结构尺寸设计。前者是指确定各功能分区构件的结构形式，以满足各自功能的实现；后者是指确定沉淀池的整体尺寸和各构件的相对位置。设计良好的沉淀池应满足以下三个基本要求；有足够的沉降分离面积：有结构合理的人流相出流放置能均匀布水和集水；有尺寸适宝、性能良好的污泥和浮渣的收集和排放设备。 进行沉淀池设计的基本依据是废水流量、水中悬浮固体浓度和性质以及处理后的水质要求。因此，必须确定有关设计参数，其中包括沉降效率、沉降速度(或表面负荷)、沉降时间、水在池内的平均流速以及泥渣容重和含水率等。这些参数一般需要通过试验取得；若无条件，也可根据相似的运行资料，因地制宜地选用经验数据。以-萨按功能分区介绍设计和计算方法。 1.入流区和出流区的设计 入流和出流区设计的基本要求，是使废水尽可能均匀地分布在沉降区的各个过流断面，既有利于沉降，也使出水中不挟带过多的悬浮物。
城市污水处理中的沉淀池工艺设计
水污染工程课程设计 设计说明书 一.基本情况 设计规模：日处理城镇污水10万m3 处理工艺：污水处理采用氧化沟工艺 设计内容：针对进出水要求，提出合理可行的污水处理工艺；针对工艺中的沉淀池进行设计计算；针对工艺中的沉淀池进行工艺设计 设计结果：设计说明书，CAD设计图纸2张（包括：（1）处理工艺流程图（2）构筑物工艺图） 根据设计任务书提供的进出水水质指标情况，特别是对氮、磷的去除，在初步讨论阶段，通过对A2/O工艺和氧化沟在实际运行条件下的运行状况进行了详细的比较论证，最终确定选用氧化沟作为污水处理主体工艺，用于脱氮除磷并去 除COD Cr 、BOD 5 。 二.污水水质及污水处理程度 进水水质：pH值 6-8；BOD 5= 180mg/L；COD Cr =250 mg/L；SS=300 mg/L； NH 3 -N=30 mg/L;T=25℃ 出水水质：pH值 6-8；BOD 5<30mg/L；COD Cr <100mg/L；SS<30mg/L； NH 3 -N<3 mg/L;T=20℃ 三.污水处理工艺流程设计进行 （1）污水处理后必须达到排放标准。 （2）要尽量采用成熟的、先进的、可靠的、效率高的处理技术。 城市污水处理成熟的处理路线一般为：预处理、一级处理、二级处理、三级处理和污泥处理，其中核心部分二级处理要求比较高，不仅要求去除有机污染物，而且要求能够脱N除P，主要技术有A-B法，A2/0法，SBR法，氧化沟法等。（3）防止处理污染物过程中产生二次污染或污染转移。 要避免和抑制污染物无组织排放，特别是剩余污泥的处理。设置溢流、事故排除口应慎重合理。 （4）要充分利用和回收能源。污水处理高程安排应尽量考虑利用自然地势。（5）处理量较大时宜选择连续处理工艺。 （6）处理量较小时宜选用间歇处理工艺。 （7）尽可能回收利用有用物质。
水处理构筑物课程设计
“水处理构筑物设计” 课程设计任务书 一、课程设计目的 课程设计是“水处理构筑物设计”课程的一个重要实践环节。通过课程设计，使学生更深入地理解水和废水处理的基本原理和工艺要求是如何通过构筑物的工艺及构造设计得以付诸工程实施。逐步培养学生的工程概念，使之了解在工程设计中需要合理协调工艺、结构、施工和运行操作的要求。使学生初步掌握水处理构筑物的设计和工程制图能力。 二、设计内容和成果 完成一个废水处理中常用的典型构筑物的工艺设计，较完整地绘制该构筑物的工艺施工图纸。 可选择下列构筑物中的一项进行设计和绘图。也可在征得教师 同意后，自选其它构筑物进行设计。 ①竖流式气浮分离池(共壁合建。采用回流加压溶气工艺，可不设计溶气罐) ②平流式沉淀池(两个池共壁合建) ③竖流式沉淀池(两个池共壁合建) ④斜板沉淀池(共壁合建) ⑤平流式气浮分离池(共壁合建。采用回流加压溶气工艺，可不设计溶气罐) ⑥平流式隔油池（共壁合建） ⑦推流式曝气池(两组共壁合建) ⑧接触氧化池(3格以上串联，或2组并联) ⑨水解酸化池（共壁合建） 每个同学设计成果为其构筑物工艺施工设计图纸l套(若干张)，提交设计计算书l份。 三、设计要求： 1、本课程设计重点在训练设计和绘制构筑物工艺施工图的能力。故在确定构筑物主要工艺尺寸时，不要求作详细的工艺计算，物理处理构筑物可仅以水力停留时间、表面负荷率作为主要设计参数，涉及生物处理构筑物的设计，水质可参照城市生活污水水质确定，以容积负荷和水力停留时间作为设计参数。 以下设计流量可用作设计时参考： 设计流量Q s＝60、100、130、170、210、250 、290、330m3／h。（竖流式沉淀池、竖流式气浮分离池水解酸化池可选取得流量为≦210 m3／h，平流式沉
平流式沉淀池

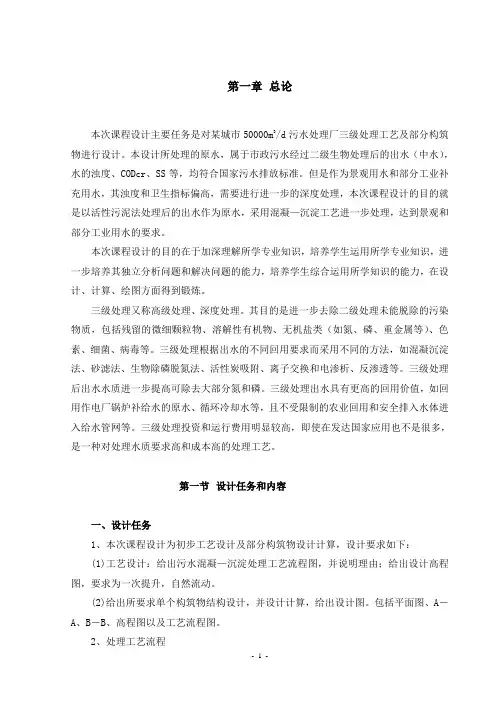

第一章总论 本次课程设计主要任务是对某城市50000m3/d污水处理厂三级处理工艺及部分构筑物进行设计。本设计所处理的原水，属于市政污水经过二级生物处理后的出水（中水），水的浊度、CODcr、SS等，均符合国家污水排放标准。但是作为景观用水和部分工业补充用水，其浊度和卫生指标偏高，需要进行进一步的深度处理，本次课程设计的目的就是以活性污泥法处理后的出水作为原水，采用混凝—沉淀工艺进一步处理，达到景观和部分工业用水的要求。 第一节设计任务和内容 一、设计任务 1、本次课程设计为初步工艺设计及部分构筑物设计计算，设计要求如下： (1)工艺设计：给出污水混凝—沉淀处理工艺流程图，并说明理由；给出设计高程图，要求为一次提升，自然流动。 (2)给出所要求单个构筑物结构设计，并设计计算，给出设计图。包括平面图、A－ A、B－ B、高程图以及工艺流程图。 2、处理工艺流程 来自于二级生物处理的污水，经格栅截留大颗粒有机物和漂浮物后，通过剂量槽后，经过泵提升后进入三级污水处理厂，经三级污水处理后符合要求的出水进入城市工业用水管道。 第二节基本资料 一、污水处理水量与水质 进入水处理厂的城市中水的水量与水质为： 设计流量：日处理废水50000m3 中水水质：PH值～7.0
