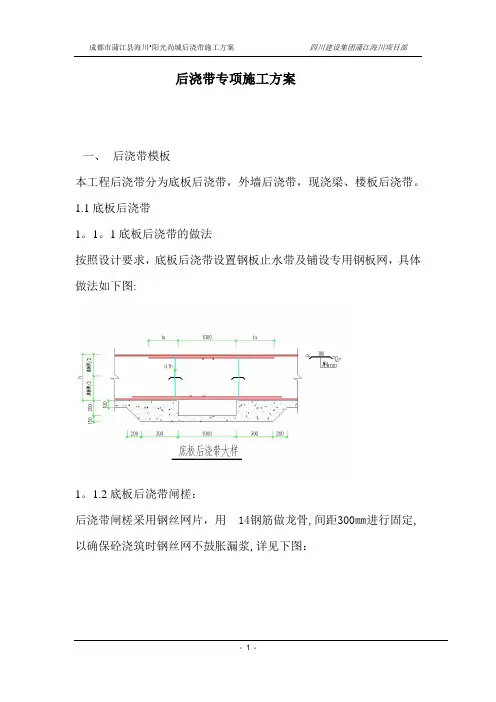

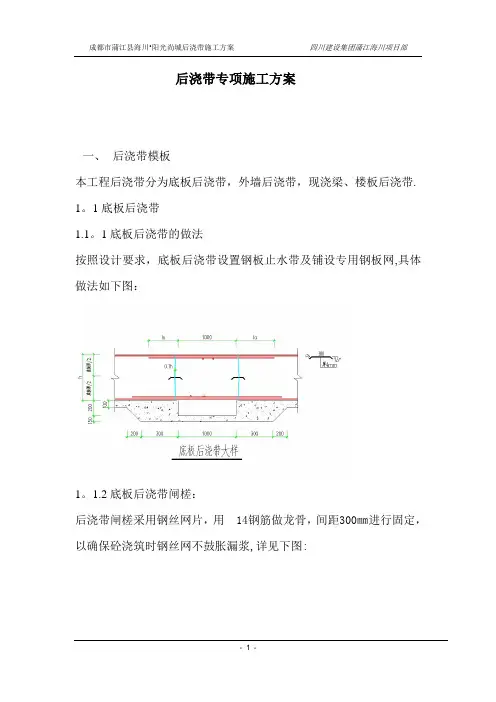

后浇带施工方案

一、后浇带模板

本工程后浇带分为底板后浇带,外墙后浇带,现浇梁、楼板后浇带。

1.1底板后浇带

1.1.1底板后浇带的做法

按照设计要求,底板后浇带设置钢板止水带及铺设专用钢板网,具体做法如下图:

1.1.2底板后浇带闸槎:

后浇带闸槎采用钢丝网片,用 14钢筋做龙骨,间距300㎜进行固定,以确保砼浇筑时钢丝网不鼓胀漏浆,详见下图:

1.2.1现浇梁、楼板后浇带的做法

1.2.2现浇梁、楼板后浇带的支护

为确保结构支撑体系的安全,后浇带模板采用独立的支撑,与平台模板连接处断开,不影响平台模板的拆除。裙房采用钢管支撑间距1000,因后浇带设计宽度1000,所用竹胶合板宽为1220,这样两侧各有110宽度,可确保后浇带两侧模板支撑拆除后有110宽钢筋砼受后浇带支撑体系支撑。后浇带龙骨与相邻板块断开,长度不得超过1300,

以保证不影响两侧板块的模板拆除。板后浇带的支模见下图所示:

后浇带两侧梁属于臂结构,应在梁底中间部位采用加密支撑钢管。后

浇带的留槎在梁的部位使用双层5㎜孔眼铅丝网,背面用 16钢筋固定牢靠;在板的部位使用竹夹板根据钢筋的间距锯口支设,以确保钢筋保护层的准确。

后浇带覆盖保护:在浇筑后浇带两侧平台后,在后浇带边浇高内无杂物。

1.3外墙后浇带30㎜的砼带用于拦住养护水。后浇带上方先覆盖一层塑料薄膜或彩条布,再覆盖一层竹夹板,以保持后浇带

二、后浇带钢筋绑扎

钢筋绑扎时后浇带两侧的砼垫块及马凳应增加用量,确保钢筋网片高度和保护层。后浇带范围内的马凳和垫块边也应加密放置。对于设计要求的在后浇带处的加密钢筋,必须在第一次施工后浇带一侧钢筋时绑扎完成。

三、后浇带砼施工

主题后浇带必须按设计要求到期后,由下层至上层按顺序浇注。后浇带混凝土用比原混凝土设计强度大一个等级的早强及膨胀砼浇筑。地上各楼层后浇带的砼标号为C40:地下室后浇带砼标号为

C40P6.

1、后浇带砼浇筑前准备

钢筋除绣:由于部分钢筋已经出现锈蚀,对于锈蚀的钢筋在支模前必须进行除锈处理,除锈时使用钢丝刷、砂纸姜铁锈打磨掉。

同时对钢筋进行调整,重新补齐保护层垫块,保证钢筋间距及位置正确。

2、将模板内浮浆、铁锈清理干净,特别是施工缝处要认真清理防

止漏浆。对于原有后浇带模板支撑要视情况进行加固处理,确保接槎的平整度。

3、浇灌后浇带混凝土前,应将其表面浮浆和杂物清理干净并凿

毛,弹线后用切割机沿线将施工缝切进1㎝深,剃凿平整提前24小时将原结构混凝土面浇水湿润,在铺30~50㎜厚的与所浇砼成分相同的水泥砂浆并及时浇灌混凝土。

4、砼选用商品砼,在砼浇筑前用水润湿,保证新老砼结合良好,

浇筑时一定要注意施工缝处的振捣必须密实,但也不可过振,影响该处的砼强度,振捣时宜向施工缝处逐渐推进,距老砼边80~100㎜.在用大杠刮平

时让施工缝处新浇砼面高于已浇砼2㎜,以便在搓毛后能保证两侧砼面没有高差,搓毛时施工缝处应加强,保证两者结合良好。

四、后浇带混凝土的养护

对于有缓凝型外加剂或抗渗要求的混凝土,其连续养护时间不得少于14d。在混凝土强度达到1.2N/㎜2前,不得拆除梁侧模在混凝土上面踩踏或安装模板及支架存放重物、及其他易造成冲击荷载等。在混凝土内水化热释放初期,应充分利用混凝土自行养护性和草袋的密闭性,使混凝土表面温度缓慢降温,尽量减少混凝土内外温差。施工注意保湿浇水次数,应能保持混凝土有足够的湿润状态,抗渗混凝土养护期不少于28天。

五、注意事项

1、后浇带浇筑从地下室开始向上施工。

2、地下室基础底板后浇带由于钢筋较密,除锈、清理后将垃

圾用高压水枪在后浇带内往集污井,用污水泵抽出。

3、在外墙后浇带施工的过程中要注意安全,防水材料、料具

下落伤人,同时要注意作业安全。

4、后浇带的独立支撑模板中途不得拆除,必须等后浇带混凝土浇筑后达到设计强度的100%方可拆除支撑模板。
