模具制造技术 课程标准
模具制造技术课程标准
课程名称：模具制造技术
课程编码：20111408
课程类型：理实一体化课程
开课部门：模具技术系
适用专业及参考学时：64
专业名称专业方向参考学分参考学时模具设计与制造精密模具制造技术 4 64
一、前言
1．课程性质
本课程是专业必修课程，课程的开发与实施由常州博赢模具有限公司（校中厂）、华生塑业有限公司（厂中校）合作进行，属于校企合作课程。通过学习，使学生具备模具制造技术相关知识和技能，进一步可获得“模具制造工”职业证书。
2．课程定位
模具制造技术是模具设计与制造专业核心课程，该课程的核心技能是使学生掌握编制模具零件制造工艺和模具装配工艺的能力。模具制造技术课程是根据模具设计与制造专业人才培养方案中职业岗位及职业能力分析表中的模具制造工作任务来设置的。
通过本课程的学习，使得学生理解工艺文件编制的内容与编制方法过程，进一步理解普通机加工技术、数控加工技术、电加工技术、光整加工技术、逆向工程与快速成型技术以及模具装配调试技术在模具加工中的应用，能进行典型模具轴套零件、板块类零件、成型类零件的加工工艺编制，进行典型模具的装配工艺分析与工艺文件编制，理解逆向工程技术的基本应用，进行数据采集与建模、快速成型工艺文件的编制。培养学生具备基本的模具制造相关工艺应用能力，养成学生严谨、协作的良好工作作风。为《项目综合实训》等后续课程奠定良好的知识、工艺编制能力和职业素质基础。
前导课程：《机械制图》、《模具机械加工》、《模具设计》、《模具零件数控加工》、《模具CAD/CAM 应用》
后续课程：《模具制造实训》、《项目综合实训》、《毕业设计》、《顶岗实习》
3．课程设计思路
本课程内容设计重在培养学生编制模具零件制造工艺和模具装配工艺的能力，围绕模具制造与装配的特点和能力要求，通过具体模具零件的普通加工、数控加工、电加工、光整加工等技能入手。依据模具零件的制造和模具装配过程设置项目课程要求，组织学生完成各项目模具零件的制造和模具装配，培养学生实践动手能力。
为充分体现任务引领、项目导向课程思想，本课程根据模具设计与制造专业人才培养方案中职业岗位及职业能力分析表中的模具制作技能为主要的教学内容，展开模具零件的制造和模具装配内容安排，选择具有代表性的模具制作过程为载体组织项目课程内容。
本课程对模具设计与制造专业各方向共开设64课时，其中实践课时占30课时，约占总课时48%。
二、课程目标
1．课程教学目标
经过本课程的学习通过本课程的学习，掌握模具制造工艺的基本知识；掌握模具零件一般机械加工方法，重点掌握模具典型零件的加工工艺，会编制一般模具零件的加工工艺规程；掌握冷冲模及注塑模的装配方法及装配工艺和检验方法；初步具备解决模具制造现场及管理方面问题的能力。
2．职业能力培养目标
经过本课程的学习，学生能够达到《江苏省模具制造工标准》（3.1四级）中的相关职业能力要求，并能使学生能够掌握各种模具制造设备的加工范围、加工精度、加工原理及使用方法，同时具备编制模具制造工艺的能力。
三、课程内容及参考学时
项目一轴套类零件的加工
适用专业：模具设计与制造参考学时：10
教学单元教学内容学习目标参考学时
任务1轴类零件加工工艺编制1、轴类零件制造工艺规程编制
2、模具的生产过程与工艺过程
3、模具的技术经济指标
4、模具制造工艺规程的主要内容
5、车削加工过程中所使用刀具、
夹具、量具、机床及其它附件的
选择方法
理解普通车削、锯削技术在轴类
模具零件加工中的应用，理解工艺设
计基础知识，重点掌握模具轴类零件
加工工艺过程卡的编制。
1、会制订轴类零件制造工艺规程
2、了解模具的生产过程与工艺过程
3、了解模具的技术经济指标
4、掌握模具制造工艺规程主要内容
5、掌握车削加工过程中所使用刀具、
夹具、量具、机床及其它附件的选择
方法
6
教学单元教学内容学习目标参考学时
任务2套类零件加工工艺编制1、套类零件制造工艺规程编制
2、模具零件的工艺分析
3、模具零件毛坯的选择
4、模具零件定位基准选择
5、外圆磨削加工过程中所使
用砂轮、夹具、量具、机床
及其它附件的选择方法
理解普通车削、内外圆磨削在套
类模具零件加工中的应用，理解工艺
规程制订的原则和步骤，重点掌握模
具套类零件加工工艺过程卡的编制。
1、会制订套类零件制造工艺规程
2、会对模具零件进行工艺分析
3、会选择模具零件的毛坯
4、会选择模具零件定位基准
5、掌握外圆磨削加工过程中所使用
砂轮、夹具、量具、机床及其它附件
的选择方法
4
项目二板块类零件的加工
适用专业：模具设计与制造参考学时：8
教学单元教学内容学习目标参考学时
任务 1 板类零件加工工艺编制1、板类零件制造工艺规程编制
2、机械加工工艺路线的拟定
3、加工余量的选择
4、机床与工艺装备的选择
5、平面磨削加工过程中所使用砂
轮、夹具、量具、机床及其它附
件的选择方法
6、平面划线的方法
7、孔系加工的方法
理解孔加工、平面磨削技术在板
类模具零件加工中的应用，理解模具
制造的基本要求及特点，重点掌握模
具板类零件加工工艺过程卡的编制。
1、会制订板类零件制造工艺规程
2、会拟定机械加工工艺路线
3、能够合理选择加工余量
4、能够合理选择机床与工艺装备
5、掌握平面磨削加工过程中所使用
砂轮、夹具、量具、机床及其它附件
的选择方法
6、掌握板类零件平面划线的方法
7、掌握板类零件钻、扩、铰、镗孔
系加工的方法
4
任务 2 块类零件加工工艺编制1、块类零件制造工艺规程编制
2、工序尺寸及公差的选择
3、工序尺寸链的计算
4、铣削加工过程中所使用刀具、
夹具、量具、机床及其它附件的
选择方法
理解平面铣削、平面磨削技术在
块类模具零件加工中的应用，理解模
具制造精度知识，重点掌握模具块类
零件加工工艺过程卡的编制。
1、会制订块类零件制造工艺规程
2、能够合理的选择工序尺寸及公差
3、会进行工序尺寸链的计算
4、掌握铣削加工过程中所使用刀具、
夹具、量具、机床及其它附件的选择
方法
4
项目三成型零件的加工
适用专业：模具设计与制造参考学时：24
教学单元教学内容学习目标参考学时
教学单元教学内容学习目标参考学时
任务1型芯零件加工工艺编制1、型芯零件制造工艺规程编制
2、数控车削加工工艺
3、数控车削加工过程中所使用刀
具、夹具、量具、机床及其它附
件的选择方法
4、数控铣削加工工艺
5、数控铣削加工过程中所使用刀
具、夹具、量具、机床及其它附
件的选择方法
理解数控车削技术在模具成型
类零件加工中的应用。掌握型芯零件
工艺过程卡片及工序卡片的编制。
1、会制订型芯零件制造工艺规程
2、会制订模具零件数控车削加工工
艺
3、掌握数控车削加工过程中所使用
刀具、夹具、量具、机床及其它附件
的选择方法
4、会制订模具零件数控铣削加工工
艺
5、掌握数控铣削加工过程中所使用
刀具、夹具、量具、机床及其它附件
的选择方法
8
任务 2 型腔零件加工工艺编制1、型腔零件制造工艺规程编制
2、电火花成形加工的特点
3、电火花成形加工机床及附件、
电火花成形加工的基本规律
4、电极的设计与制造
5、电加工规准、工作液
6、研磨抛光的工作原理
7、研磨抛光剂与研具
8、研磨抛光加工余量
理解数控铣削技术、电火花成型
加工技术、CAM技术、光整加工技
术在模具成型类零件加工中的应用。
重点掌握型腔零件工艺过程卡片及
工序卡片的编制。
1、会制订型腔零件制造工艺规程
2、掌握电火花成形加工的特点
3、了解电火花成形加工机床及附件、
电火花成形加工的基本规律
4、会进行电极的设计与制造
5、会合理选择电加工规准、工作液
6、了解研磨抛光的工作原理
7、会合理选择研磨抛光剂与研具
8、会合理选择研磨抛光加工余量
6
任务3凸模零件加工工艺编制1、凸模零件制造工艺规程编制
2、电火花线切割加工的加工原
理、特点和分类
3、数控电火花线切割加工的程序
代码、程序结构
4、数控电火花线切割加工程序的
编制
理解电火花线切割技术、成形磨
削技术在模具成型类零件加工中的
应用。重点掌握凸模零件工艺过程卡
片及工序卡片的编制。
1、会制订凸模零件制造工艺规程
2、了解电火花线切割加工的加工原
理、特点和分类
3、掌握数控电火花线切割加工的程
序代码、程序结构
4、会编制数控电火花线切割加工程
序
6
任务 4 凹模零件加工工艺编制1、凹模零件制造工艺规程编制
2、电火花线切割加工机床、加工
规准的选择、工作液的选择
3、电火花线切割加工工艺
4、坐标磨加工的加工原理、特点
和分类
5、坐标磨加工的应用
理解电火花线切割技术、无屑加
工技术、在模具成型类零件加工中的
应用。重点掌握凹模零件工艺过程卡
片及工序卡片的编制。
1、会制订凹模零件制造工艺规程
2、会合理选择电火花线切割加工机
床、加工规准、工作液
3、会制订电火花线切割加工工艺
4、了解坐标磨加工的加工原理、特
4
教学单元教学内容学习目标参考学时
点和分类
5、了解坐标磨加工的应用
项目四模型反求与快速制模
适用专业：模具设计与制造参考学时：8
教学单元教学内容学习目标参考学时
任务 1 模型三维数据采集与建模1.逆向工程流程
2.数据采集方法
3.三维扫描仪的基本应用
4.三坐标测量机的基本应用
5.逆向工程常用软件应用情
况
6.数据处理常用方法
理解逆向工程数据采集技术、模型构
建技术在模具产品反求中的应用，重点掌
握产品三维数据采集技术方案制订。
1.能制订使用三维扫描仪进行模型扫描
操作工艺方案
2.能制订使用逆向工程软件进行基本数
据处理工艺流程
3.能制订模型反求工艺方案。
4
任务 2 快速制模1.快速成形技术概念
2.熔融堆积成型（FDM）工艺
原理、特点及应用
3.叠层实体制造（LOM）工艺
原理、特点及应用
4.立体光固化成型（SLA）工
艺原理、特点及应用
5.选择性激光烧结（SLS）工
艺原理、特点及应用
6.快速成型技术的主要应用
7.硅橡胶模具制作工艺应用
理解快速成形及快速制模技术在模
具产品及模具快速制造中的应用，重点掌
握快速成型技术方案制订。
1.能选择模具零件快速制造工艺方案
2.能制订熔融堆积成型快速制造工艺流
程
3.能制订硅橡胶模具制作工艺方案 4
项目五模具装配与调试
适用专业：模具设计与制造参考学时：14
教学单元教学内容学习目标参考学时
任务 1 冷冲模的装配与调试工艺编制1.模具装配的目的
2.模具装配的内容
3.模具装配的要求
4.模具装配工艺过程卡主要
内容
5.装配尺寸链的概念
6.装配方法及应用范围
7.冲压模具零件的固定方法
8.间隙控制方法
9.冲模试冲与调整的目的
理解冷冲模具的装配工艺过程、模具
间隙与位置控制技术的应用、了解模具零
件连接固定、各种修磨方法的应用，了解
试模常见问题及调整方法。重点掌握冷冲
模具的装配工艺过程方案制订用极值法
解装配尺寸链
1.确定冲模试模内容
2.指导冲模试模操作
3.编写冲模试模记录，进行试模分析
4.出具冲模试模报告
8
教学单元教学内容学习目标参考学时
10.冲模调试的内容与要求
11.冲裁模试模常见问题及调
整方法
任务 2 注塑模的装配与调试工艺编制1.注塑模的装配工艺
2.注塑模装配精度的要求
3.注塑模零件常见固定与装
配方法
4.注塑模试模的目的
5.注塑模试模的内容
6.注射模试模常见问题及解
决方法
理解注塑模具的装配工艺过程、模具
运动组件装配工艺技术的应用、了解模具
零件连接固定、各种修磨方法的应用，了
解试模常见问题及调整方法。重点掌握注
塑模具的装配工艺过程方案制订。
1.能确定注塑模试模内容
2.能指导注塑模试模操作
3.能编写注塑模试模记录，进行试模分析
4.能出具注塑模试模报告
6
四、课程实施建议
1．参考教材及教学参考书建议
教材：
《模具制造技术》张金标编著，常州机电职业技术学院2012年出版。
参考书：
1、《塑料模具设计与制造完全自学手册》肖爱民、沈春根编著，出版社2006年出版。
2、《模具制造实训教程》甄瑞麟编著，机械工业出版社2006年出版。
3、《模具制造工艺学》郭铁良主编，高等教育出版社2002年出版。
2．教学方法建议
1）理论教学采用现代化多媒体教学手段进行。
2）本课程是一门实践性很强的专业课，应重视理论与实践的相结合的教学原则。
3）塑料模具设计与制造的新技术发展很快，在教学的工作中应考虑到这一因素的影响。因此，教师在教学的过程中，须加强对塑料模塑技术发展的关注，并及时反馈到教学工作中来。
4）课程中可以考虑适当安排一些课时聘请企业专家授课，以提高教学效果。
5）定期安排学生到校内模具实训基地进行现场教学。
6) 定期安排学生到校外实训基地模具厂参观学习，了解模具实际的生产过程。
五、课程教学资源
1．师资条件
担任本课程的主讲教师需要熟练掌握模具制造的理论与实践能力，同时应具备较丰富的教学经验。在教学组织能力方面，本课程的主讲教师应具备基本的设计能力，即根据本课程标准制定详细的授课计划，对每一堂课的教学过程精心设计；还应具备较强的施教能力、课堂掌控能力和应变能力。
承担本课程教学的兼职教师应具模具制造工技师证书，主要承担模具装配任务的教学，总计16课时。
2．学习资源选用
《模具制造技术》国家级精品课程网站https://www.360docs.net/doc/13218124.html,/2007/mj/
六、编制说明
编写：吕国伟
审核：张金标
时间：2012/10/25

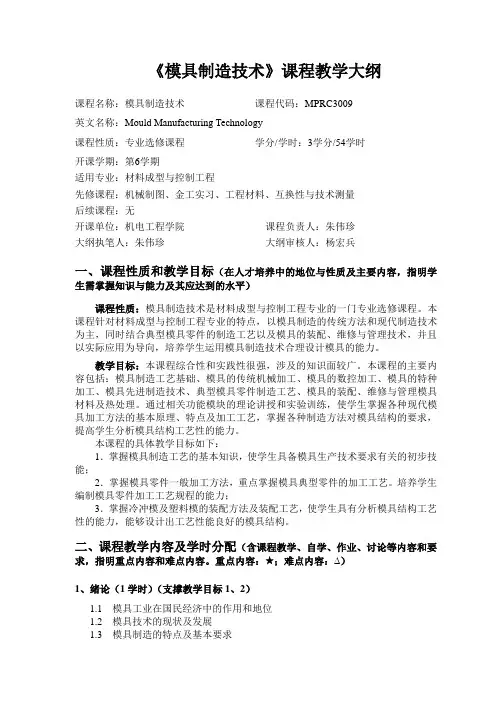

(完整版)模具制造技术课程教学大纲
