市政雨水管道平面布置原则

城市雨水收集管道规划设计,既要考虑到雨水能顺利地从建筑物、车间、工厂区或居住区内排泄出去,又要考虑到经济合理性。管线布置应遵循以下几点:

(1)充分利用地形，就近排入水体。规划雨水管线时,首先按地形划分排水区域,再进行管线布置。根据分散和直接的原则,多采用正交式布置,使雨水管渠尽量以最短的距离重力排入附近的池塘、河流、湖海等水体中。

(2)结合街区及道路规划布置。道路通常是街区内地面径流的集中地,所以道路边沟最好低于相邻街区地面标高,尽量利用道路两侧边沟排除地面径流。雨水管渠应平行道路敷设,宜布置在人行道或绿地带下,不宜布置在快车道下和交通量大的干道下,从排除地面雨水的角度考虑,道路纵坡宜为0.3%-6%。

(3)结合城市竖向规划。进行城市竖向规划时,应充分考虑排水的要求,以便能合理利用自然地形就近排出雨水,另外对竖向规划中确定的填方或挖方地区,雨水管渠布置必须考虑今后地形变化,作出相应处理。

(4)尽量避免设置雨水泵站。由于暴雨形成的雨水量大，雨水泵站的投资也很大，且雨水泵站在一年中运转时间短,利用率低，所以应尽可能靠重力流,但在一些地势平坦、区域较大或受潮沙影响的城市，必须设置时，应使经过泵站排泄的雨水径流量减少到最小限度。

(5)雨水管渠采用明渠或暗管应结合具体条件确定。一般在城市市区,建筑密度较大交通频繁地区,均采用暗管排雨水,尽管造价高,但卫生情况较好,养护方便,在城市或建筑密度低,交通量小的地方,可采用明渠,以节省工程费用,降低造价。

(6)雨水排出口的布置。雨水出口的布置有分散和集中两种布置形式,在出口的水体离流域附近,水体的水位变化不大,洪水位低于流域地面标高,出水口的建筑费用不大时,宜采用分散出口,以便雨水就近排放,使管线较短,减小管径;反之,则可采用集中出口。

(7)雨水蓄水池的设计。结合城市规划尽量利用洼地和河湖系统,调节洪峰,降低沟道设计流量。必要时可以开挖一些池塘、人工河,以达到储存径流量,就近排放的目的。结合景观规划,使河湖等水体起到游览、娱乐的作用。在缺水地区,可以考虑贮存水量,用于市政绿化和农田灌溉等。

(8)雨水口的布置。雨水口的布置应使雨水不致漫过路口而影响交通,因此一般应设置在街道交叉路口的汇水点和低洼处,不宜设在对人行不便的地方、街道两旁。雨水口的间距主要取决于街道纵坡、路面积水情况以及雨水口的进水量,一般125-60m。

管道布置图的阅读

管道布置图的阅读了解管道布置图阅读步骤在进行审查设计、安装施工、了解生产工艺、熟悉设备和管道的现场布置等都需要阅读管道布置图。因此，阅读管道布置图是化工工程技术人员一项必须掌握的基本技能。为了能在读图过程中搞清每一条管道及其管件、阀门、控制点等的设置及安装情况的要求，读图前应作一定的准备，读图时要按一定的步骤进行一、读图前的准备工作管道布置图是整个化工设计图纸绘制的最后一个步骤，此时，管道仪表流程图、设备布置图、设备管口图等已经完成。因此在阅读管道布置图之前，最好能找到相关资料，重点是管道仪表流程图和设备布置图。首先，通过阅读管道仪表流程图，对生产过程原理、工艺流程、流程中的设备、管道、各种检测和控制仪表等配置情况进行熟悉了解；然后通过设备布置图，了解厂房建筑的基本构造和各设备的具体布置情况；同时，还要熟悉各种图样中所使用的有关国家及行业标准和规定画法。二、读图的方法步骤读图时，如果采用合理的方法步骤，就可既快又好地达到预期目的，总的来讲，应当是从宏观到微观，然后再逐步深入。通过实践就可熟能生巧，总结出更好的读图经验来。 1．概括了解首先从图纸目录中了解该设计项目中管道布置图样的类型及图纸数量，所需阅读的管道布置图中的平面图、立面剖(向)视图等的配置情况，视图的数量等。再了解有无管道轴测图和设计模型；初步了解图例的含义及设备位号的索引、非标准型管件、管架等图样的提供情况。然后初步浏览各不同标高的平面图，了解各图的比例；如果平面图上还列出了设备管口表时，可依此了解该标高平面所有设备的位号及各设备之间的相互连接关系，或者直接从图面上了解设备位号及其位置。 2．详细分析依照管道仪表流程图的流程顺序，按设备位号和管道编号，从主要物料开始，对照平面图和剖面图，依次逐条弄清管道与各设备的连接关系，分支情况。如此再进行另一种物料的流向关系分析，直至将所有的主要物料和辅助物料的流向情况全部搞清楚。弄清楚物料的流向后，再对照管道仪表流程图，了解各管道上安装的阀门、仪表、管件和管架等。详细阅读各管道、阀门、仪表、管件和管架的定位尺寸、代号和各种相关的文字标注和说明。对于多层结构的复杂管道布置，需反复阅读和认真检查核对，特别是各层图纸间的连接关系是否正确，确保已经完全了解装置内设备、管道、仪表等的整体布置情况。读图时先弄清各视图配置情况，然后从第一层平面开始，配合有关的立面剖(向)视图，从位号最小的设备开始，逐条分析各管口连接管段的布置情况，弄清来龙去脉，分支情况，阀门、管架、控制点的配置部位，同时分析尺寸及其他有关标注。了解一层平面以后，再依次进行其他各层平面上管道布置的分析，直至完全了解。对于只绘有平面布置图的系统，各管道的相对位置及走向均要靠通过平面尺寸标注、标高数据、管道编号、管内物料流向箭头等诸多因素结合进行判断。如果手头没有相应的工艺流程图等其他资料，管道布置图的阅读也是可以进行的，但要困难些。首先，应当了解生产的大致原理，根据设备编号大致了解设备的类别，判断其在工艺流程中所起的作用（后面还需验证是否正确）。然后，按照设备编号，按顺序逐个分析各管口的连接情况，配合管道编号，按编号顺序依次弄清物料的名称、流向顺序，进一步确认前面的判断是否正确，如此反复，直至全部了解。 3．归纳和总结

revit管线综合布置的原则

目前各安装方议定的安装层次主要要求： 1、动力电缆桥架贴大梁的梁底安装 2、照明桥架在最下层 3、风管贴大梁梁底安装 4、给排水管与风管属于同一标高范围安装层面区域 5、消火栓主管贴大梁梁底安装 6、在保证净空高的情况下喷淋管于风管下方安装，若满足不了，只能提高喷淋管标高，局部翻弯。管线综合布置的实施原则总体原则尽量利用梁内空间。绝大部分管道在安装时均为贴梁底走管，梁与梁之间存在很大的空间，尤其是当梁高很大时。在管道十字交叉时，这些梁内空间可以被很好的利用起来。在满足弯曲半径条件下，空调风管和有压水管均可以通过翻转到梁内空间的方法，避免与其他管道冲突，保持路由通畅，满足层高要求。避让原则有压管让无压管，小管线让大管线，施工简单的避让施工难度大的。无压管道内介质仅受重力作用由高处往低处流，其主要特征是有坡度要求、管道杂质多、易堵塞，所以无压管道要保持直线，满足坡度，尽量避免过多转弯，以保证排水顺畅以及满足空间高度。有压管道是在压力作用下克服沿程阻力沿一定方向流动。一般来说，改变管道走向，交叉排布，绕道走管不会对其供水效

果产生影响。因此，当有压管道与无压管道相碰撞时，应首先考虑更改有压管道的路由。小管道避让大管道。通常来说，大管道由于造价高、尺寸重量大等原因，一般不会做过多的翻转和移动。应先确定大管道的位置，后布置小管道的位置。在两者发生冲突时，应调整小管道，因为小管道造价低且所占空间小，易于更改路由和移动安装。冷水管道避让热水管道。热水管道需要保温，造价较高，且保温后的管径较大。另外，热水管道翻转过于频繁会导致集气。因此在两者相遇时，一般调整冷水管道。附件少的管道避让附件多的管道。安装多附件管道时要注意管道之间留出足够的空间（需考虑法兰、阀门等附件所占的位置），这样有利于施工操作以及今后的检修、更换管件。临时管道避让永久管道。新建管道避让原有管道；低压管道避让高压管道；空气管道避让水管道。垂直面排列管道原则热介质管道在上，冷介质在下；无腐蚀介质管道在上，腐蚀介质管道在下；气体介质管道在上，液体介质管道在下；保温管道在上，不保温管道在下；高压管道在上，低压管道在下；金属管道在上，非金属管道在下；不经常检修管道在上，经常检修的管道在下。管道间距考虑到水管外壁、空调水管、空调风管保温层的厚度。电气桥架、水管，外壁距离墙壁的距离，最小有100mm的距离，直管段风管距墙距离最小150mm，沿构造墙需要90度拐弯风道及有消声器、较大阀部件等区域，根据实际情况确定距墙柱距离，管线布置时考虑无压管道的坡度。不同专业管线间距离，尽量满足现场施工规范要求。考虑机电末端空间

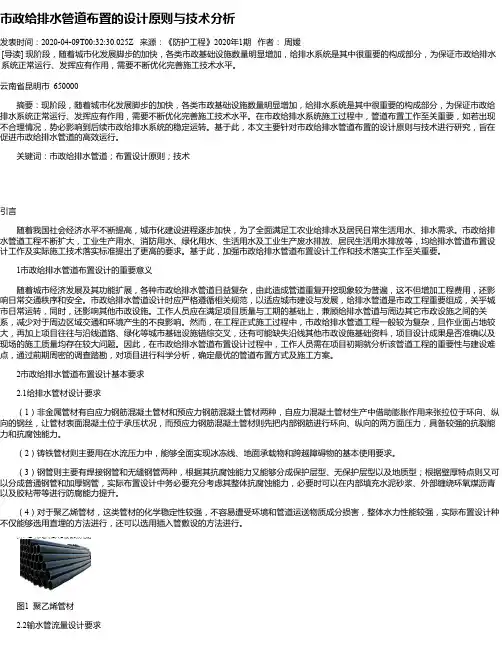

市政工程管线一般布置原则

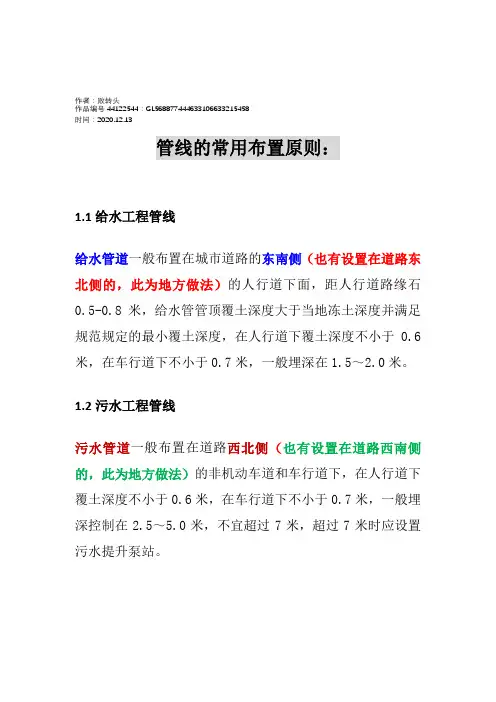

管线的常用布置原则：１．1给水工程管线给水管道一般布置在城市道路的东南侧（也有设置在道路东北侧的，此为地方做法）的人行道下面，距人行道路缘石０。5—0．8米,给水管管顶覆土深度大于当地冻土深度并满足规范规定的最小覆土深度，在人行道下覆土深度不小于0。6米，在车行道下不小于0.7米，一般埋深在1.5~2．0米。 1。2污水工程管线污水管道一般布置在道路西北侧(也有设置在道路西南侧的，此为地方做法)的非机动车道和车行道下，在人行道下覆土深度不小于０。6米，在车行道下不小于０.7米，一般埋深控制在２。５~5。0米,不宜超过７米,超过7米时应设置污水提升泵站。 1．3雨水工程管线雨水管道一般布置在道路中央，雨水管道沿道路布置。雨水管道起始端覆土深度不小于０。7米，终端埋设深度不大于3。５米.雨水排放口内顶尽量控制在常水位以上，尽量减少
