防爆 防护等级划分
防爆、防护等级划分
1、爆炸必须具备的三个条件：
（1）爆炸性物质（flammable air flammable dust）：能与氧气（空气）反应的物质，包括气体、液体和固体。（气体：氢气，乙炔，甲烷等；液体：酒精，汽油；固体：粉尘，纤维粉尘等。）
（2）空气或氧气（air or oxygen）。
（3）点燃源（source of ignition）：包括明火、电气火花、机械火花、静电火花、高温、化学反应、光能等。
易爆物质：很多生产场所都会产生某些可燃性物质。煤矿井下约有三分之二的场所有存在爆炸性物质；化学工业中，约有80%以上的生产车间区域存在爆炸性物质。
氧气：空气中的氧气是无处不在的。
点燃源：在生产过程中大量使用电气仪表，各种磨擦的电火花、机械磨损火花、静电火花、高温等不可避免，尤其当仪表、电气发生故障时。
客观上很多工业现场满足爆炸条件。当爆炸性物质与氧气的混合浓度处于爆炸极限范围内时，若存在爆炸源，将会发生爆炸。因此采取防爆就显得很必要了。
2、防爆：防止爆炸的产生必从三个必要条件来考虑，限制了其中的一个必要条件，就限制了爆炸的产生。
在工业过程中，通常从下述三个方面着手对易燃易爆场合进行处理：
（1）预防或最大限度地降低易燃物质泄漏的可能性；
（2）不用或尽量少用易产生电火花的电所元件；
（3）采取充氮气之类的方法维持惰性状态。
[编辑本段]
危险区域的等级分类
危险场所区域的含义，是对该地区实际存在危险可能性的量度，由此规定其可适用的防爆型式。
1、国际电工委员会/欧洲电工委员会划分的危险区域的等级分类
0区（Zone 0）：易爆气体始终或长时间存在；连续地存在危险性大于1 000小时/每年的区域；
1区（Zone 1）：易燃气体在仪表的正当工作过程中有可能发生或存在；断续地存在危险性10~1000小时/每年的区域；
2区（Zone 2）：一般情形下，不存在易燃气体且即使偶尔发生，基存在时间亦很短；事故状态下存在的危险性0.1~10小时/每年的区域；
中国划分的有效区域和以上相同。
2、易爆区域等级划分，国际标准与美国标准的对照比较
I.E.C. N.E.C.
气体Zone 0 Class I, Division I
Zone 1 Class I, Division I
Zone 2 Class I, Division II
粉尘Zone 10 Class II, Division I
Zone 11 Class II, Division II
I.E.C.：国际电工技术委员会（Internaional Electrotechnical Commissi on）
N.E.C.：美国电气规程（National Electrical Code, U.S.A.）
[编辑本段]
防爆标志解析
注:中国GB3836标准规定ⅡC级最小点燃能量为19微焦耳,ⅡA级最小点燃能量为200微焦耳。
气体分组和点燃温度,在一定环境温度和压力下与可燃性气体和空气的混合浓度有关。
根据可能引爆的最小火花能量，我国和欧洲及世界上大部分国家和地区采用的国际电工委员会(IEC)标准将爆炸性气体分为四个危险等级:
美国和加拿大首先将散布在空气中的爆炸性物体分成：
三个CLASS(类别)：CLASSⅠ气体和蒸气；CLASS Ⅱ尘埃；CLASS Ⅲ纤维。
然后再将气体和尘埃分成Group(组)：
组名代表性气体或尘埃
A 乙炔
B 氢气
C 乙烯
D 丙烷
E 金属尘埃
F 煤炭尘埃
G 谷物尘埃
2、温度组别（T组）
这是与气体点燃温度有关的电气设备（假定环境温度为40℃时）的最高表面温度，点燃能量与点燃温度无关。在标准BS5345第一部分中列出了所有可燃性气体和其组别。
3、防爆标志
IEC 防爆等级标准格式:Ex(ia)ⅡC T4
[编辑本段]
防爆标准及选型
2、气体爆炸危险场所用电气设备防爆类型选型表
防爆方法对危险场所的适用性：
序号防爆型式代号国家标准防爆措施适用区域
1 隔爆型 d GB3836.
2 隔离存在的点火源Zone1,Zone2
2 增安型 e GB3836.
3 设法防止产生点火源Zone1,Zone2
3 本安型ia GB3836.
4 限制点火源的能量Zone0-2
本安型ib GB3836.4 限制点火源的能量Zone1,Zone2
4 正压型p GB3836.
5 危险物质与点火源隔开Zone1,Zone2
5 充油型o GB3836.
6 危险物质与点火源隔开Zone1,Zone2
6 充砂型q GB3836.
7 危险物质与点火源隔开Zone1,Zone2
7 无火花型n GB3836.8 设法防止产生点火源Zone2
8 浇封型m GB3836.9 设法防止产生点火源Zone1,Zone2
9 气密型h GB3836.10 设法防止产生点火源Zone1,Zone2
[编辑本段]
外壳防护等级（IP）代码
（BS EN60529；1992）
作为应用于易爆危险区的仪表，对其外壳的保护等级亦应作出规定，赋予一定的代码，即IP等级号。
IEC144规定的壳体保护等级由一个对应其抗外界物体冲击与穿刺能力及防水能力的代码表示。例如：本安型仪表测量电路板不应从其壳体中取出，否则会违反IP40所提出的最低要求。保护等级由两位数字组成，在其前加上IP 字样。
第一位特征数字防止固定导体异物进入
第二位特征数字防止进水造成有害影响
另注：
IP1 2
第一位数字第二位数字
抗外界物体冲刺能力防水能力
0无抗冲穿能力0无防水穿能力
1外界物体尺寸大于50mm（特大）1水自落下滴
2外界物体尺寸大于120mm（中）2水滴入角度为-15°
3外界物体尺寸大于2.5mm（小）3水以60°角度喷射
4颗粒状外界物体，粒度大于1mm 4从各方面喷射
5危险性尘埃 5 50升/分的水束
6穿透性尘埃（仅适用于特殊壳体） 6 100升/分的水束
7以1米/分的速度浸入水中
8以预先商定的方式浸入水中
[编辑本段]
几种常见物质的爆炸特性
名称燃点（°C）温度等级爆炸等级组号名称燃点（°C）温度等级爆炸等级组号
丙酮540 T1 IIA 乙炔305 T2 IIC
醋酸酐330 T2 IIA 苯555 T1 IIA
丁烷365 T2 IIA n-丁醇340 T2 IIA
苯氯酸590 T1 IIA 乙醇425 T2 IIA
乙醋酸460 T1 IIA 甲醇455 T1 IIA
硝基苯430 T1 IIA n-戊烷285 T3 IIA
丙烷470 T1 IIA 甲苯535 T1 IIA
氢气560 T1 IIC 硫化氢270 T3 IIB
二硫化碳102 T5 IIC
[编辑本段]
本安型传感电路的供电限制
供电限制主要体现在以下三个方面：
1、将动力电与电子元件隔离。
2、采取措施杜绝外界干扰电磁场通过继电或电流输出端偶合至电子元件中。
3、限制传感电路的工作电源及电压
本安型电路可分为两类：ia及ib。Ib本安电路必须保证政党工作状态下以及系统中存在一起故障时，电路元件不发生燃爆。Ia本安电路则要求正常工作状况下及存在两起故障时，元器件不发生燃爆。
[编辑本段]
EH仪表所遵循的主要防爆标准
1、IEC / CENELEC / EUrOPE及NORTH AMERICA / FM标准为经常选用，而CANADA / CSA标准几乎在中国不使用。
例：CENELEC: Eex de/Eex d ib IIC T2-T6
FM: NI/I/Z/ABCD DIP/II, III/1/EFG
XP/I/1/ABCD DIP/II, III/1/EFG
CSA: Class I, Div 2, ABCD
2、新的欧洲防爆标准ATEX100a将取代原CENELEC标准（截止2003年）
ATEX 100a：II IG Eex ia IIB T6
I II 1G Zone 0 1D, 2D,3D dust explosion
Mining other 2G Zone 1
Industry industry 3G Zone 2
[编辑本段]
防爆等级标准术语
安全栅安全参数定义：
*8226; 安全栅最高允许电压：Um
保证安全栅本安端的本安性能，允许非本安端可能输入的最高电压
*8226; 安全栅最高开路电压：Uoc
在最高允许电压范围内本安端开路时电压最大值
*8226; 安全栅最大短路电流：Isc
在最高允许电压范围内本安端短路时的电流最大值
*8226; 安全栅允许分布电容：Ca
保证本质安全性能情况下本安端最大允许外接电容
*8226; 安全栅允许分布电感：La
保证本质安全性能情况下本安端最大允许外接电感
防爆标志格式说明：
将工厂或矿区的爆炸危险介质，按其引燃能量，最小点燃温度以及现场爆
炸性危险气体存在的时间周期进行科学分类分级，以确定现场防爆设备的防爆标志和防爆形式。
名词解释：
ia 等级：在正常工作、一个故障和二个故障时均不能点燃爆炸性气体混合物的电气设备。
正常工作时，安全系数为 2.0；一个故障时，安全系数为 1.5；二个故障时，安全系数为 1.0 。
注：有火花的触点须加隔爆外壳、气密外壳或加倍提高安全系数。
ib 等级：在正常工作和一个故障时不能点燃爆炸性气体混合物的电气设备。
正常工作时，安全系数为 2.0 ；一个故障时，安全系数为 1.5 。
正常工作时，有火花的触点须加隔爆外壳或气密外壳保护，并且有故障自显示的措施，一个故障时安全系数为 1.0 。
EExd：是指将爆炸包起来的意思；
IIC：是指点燃能量uJ,280,>180,60...80,<60;T6:是指温度组别，即电气设备按其最大表面温度被分在不同的温度组别。气体的温度组别按不同的点燃温度划分。T6是85度。
隔爆型电气设备（d）：是指把能点燃爆炸性混合物的部件封闭在一个外壳内，该外壳能承受内部爆炸性混合物的爆炸压力并阻止和周围的爆炸性混合物传爆的电气设备。
增安型电气设备（e）：正常运行条件下，不会产生点燃爆炸性混合物的火花或危险温度，并在结构上采取措施，提高其安全程度，以避免在正常和规定过载条件下出现点燃现象的电气设备。
本质安全型电气设备（i）：在正常运行或在标准试验条件下所产生的火花或热效应均不能点燃爆炸性混合物的电气设备。
无火花型电气设备（n）：在正常运行条件下不产生电弧或火花，也不产生能够点燃周围爆炸性混合物的高温表面或灼热点，且一般不会发生有点燃
作用的故障的电气设备。
防爆特殊型（s）：电气设备或部件采用GB3836-83未包括的防爆型式时，由主管部门制订暂行规定。送劳动人事部备案，并经指定的鉴定单位检验后，按特殊电气设备"s"型处置。[1][2][3]
电机的防爆等级和防护等级
电机防爆等级 一、防爆电机的概念 防爆电机是一种可以在易燃易爆厂所使用的一种电机，运行时不产生电火花。 防爆电机主要用于煤矿、石油天然气、石油化工和化学工业。此外，在纺织、冶金、城市煤气、交通、粮油加工、造纸、医药等部门也被广泛应用。防爆电机作为主要的动力设备，通常用于驱动泵、风机、压缩机和其他传动机械。 电机按防爆原理可分为隔爆型电机、增安型电机、正压型电机、无火花型电机及粉尘防爆电机等。 二、 防爆的基本原理 1、爆炸的概念 爆炸的概念: 爆炸是物质从一种状态，经过物理或化学变化，突然变成另一种状态，并放出巨大的能量。急剧速度释放的能量，将使周围的物体遭受到猛烈的冲击和破坏。 爆炸必须具备的三个条件： ①、爆炸性物质：能与氧气（空气）反应的物质，包括气体、液体和固体。（气体：氢气，乙炔，甲烷等；液体：酒精，汽油；固体：粉尘，纤维粉尘等。 ②氧气：空气。 ③点燃源：包括明火、电气火花、机械火花、静电火花、高温、化学反应、光能等。 2、防爆的原因考虑因素 易爆物质: 很多生产场所都会产生某些可燃性物质。煤矿井下约有三分之二的场所有存在爆炸性物质；化学工业中，约有 80% 以上的生产车间
区域存在爆炸性物质。氧气 : 空气中的氧气是无处不在的。点燃源 : 在生产过程中大量使用电气仪表，各种磨擦的电火花 , 机械磨损火花、静电火花、高温等不可避免，尤其当仪表、电气发生故障时。 客观上很多工业现场满足爆炸条件。当爆炸性物质与氧气的混合浓度处于爆炸极限范围内时，若存在爆炸源，将会发生爆炸。因此采取防爆就显得很必要了。 三、危险场所危险性划分： 1、危险气体粉尘 爆炸性物质 区域定义 中国标准 北美标准 气体(CLASS Ⅰ) 在正常情况下 , 爆炸性气体 混合物连续或长时间存在的场 所 0 区 Div.1 在正常情况下爆炸性气体混合 物有可能出现的场所 1 区 在正常情况下爆炸性气体混合 物不可能出现, 仅仅在不正常 情况下 , 偶尔或短时间出现 的场所 2 区 Div.2 粉尘或纤维(CLASS Ⅱ/Ⅲ） 在正常情况下 , 爆炸性粉尘 或可燃纤维与空气的混合物可 能连续 , 短时间频繁地出现 或长时间存在的场所 10 区 Div.1 在正常情况下 , 爆炸性粉尘 或可燃纤维与空气的混合物不 能出现 , 仅仅在不正常情况 下 , 偶尔或短时间出现的场 所 11 区 Div.2 2、防爆方法对危险场所的适用性：
防爆 防护等级划分
防爆、防护等级划分 1、爆炸必须具备的三个条件： （1）爆炸性物质（flammable air flammable dust）：能与氧气（空气）反应的物质，包括气体、液体和固体。（气体：氢气，乙炔，甲烷等；液体：酒精，汽油；固体：粉尘，纤维粉尘等。） （2）空气或氧气（air or oxygen）。 （3）点燃源（source of ignition）：包括明火、电气火花、机械火花、静电火花、高温、化学反应、光能等。 易爆物质：很多生产场所都会产生某些可燃性物质。煤矿井下约有三分之二的场所有存在爆炸性物质；化学工业中，约有80%以上的生产车间区域存在爆炸性物质。 氧气：空气中的氧气是无处不在的。 点燃源：在生产过程中大量使用电气仪表，各种磨擦的电火花、机械磨损火花、静电火花、高温等不可避免，尤其当仪表、电气发生故障时。 客观上很多工业现场满足爆炸条件。当爆炸性物质与氧气的混合浓度处于爆炸极限范围内时，若存在爆炸源，将会发生爆炸。因此采取防爆就显得很必要了。 2、防爆：防止爆炸的产生必从三个必要条件来考虑，限制了其中的一个必要条件，就限制了爆炸的产生。 在工业过程中，通常从下述三个方面着手对易燃易爆场合进行处理： （1）预防或最大限度地降低易燃物质泄漏的可能性； （2）不用或尽量少用易产生电火花的电所元件； （3）采取充氮气之类的方法维持惰性状态。 [编辑本段] 危险区域的等级分类 危险场所区域的含义，是对该地区实际存在危险可能性的量度，由此规定其可适用的防爆型式。 1、国际电工委员会/欧洲电工委员会划分的危险区域的等级分类 0区（Zone 0）：易爆气体始终或长时间存在；连续地存在危险性大于1 000小时/每年的区域； 1区（Zone 1）：易燃气体在仪表的正当工作过程中有可能发生或存在；断续地存在危险性10~1000小时/每年的区域；
防爆等级划分标准
防爆等级的划分标准 防爆的基本原理 爆炸的概念 爆炸是物质从一种状态，经过物理或化学变化，突然变成另一种状态，并放出巨大的能量。急剧速度释放的能量，将使周围的物体遭受到猛烈的冲击和破坏。 爆炸必须具备的三个条件： 1 ）爆炸性物质：能与氧气（空气）反应的物质，包括气体、液体和固体。（气体：氢气，乙炔，甲烷等；液体：酒精，汽油；固体：粉尘，纤维粉尘等。） 2 ）氧气：空气。 3 ）点燃源：包括明火、电气火花、机械火花、静电火花、高温、化学反应、光能等。 为什么要防爆 易爆物质 : 很多生产场所都会产生某些可燃性物质。煤矿井下约有三分之二的场所有存在爆炸性物质；化学工业中，约有 80% 以上的生产车间区域存在爆炸性物质。氧气 : 空气中的氧气是无处不在的。点燃源 : 在生产过程中大量使用电气仪表，各种磨擦的电火花 , 机械磨损火花、静电火花、高温等不可避免，尤其当仪表、电气发生故障时。 客观上很多工业现场满足爆炸条件。当爆炸性物质与氧气的混合浓度处于爆炸极限范围内时，若存在爆炸源，将会发生爆炸。因此采取防爆就显得很必要了。 仪表防爆的原理 危险场所危险性划分：
防爆方法对危险场所的适用性： 防爆对危险场所的适用性： 爆炸性危险气体分类 根据可能引爆的最小火花能量，我国和欧洲及世界上大部分国家和地区将爆炸性气体分为
四个危险等级 , 如下表 : 美国和加拿大首先将散布在空气中的爆炸性物体分成三个 CLASS( 类别 ):CLASS Ⅰ气体和蒸气; CLASS Ⅱ尘埃; CLASS Ⅲ纤维 . 然后再将气体和尘埃分成 Group( 组 ) ： 气体温度组别划分：
防爆防护等级划分
防爆、防护等级划分 1、必须具备的三个条件： （1）爆炸性物质（flammable air flammable dust）：能与氧气（空气）反应的物质，包括气体、液体和固体。（气体：氢气，乙炔，甲烷等；液体：酒精，汽油；固体：粉尘，纤维粉尘等。） （2）空气或氧气（air or oxygen）。 （3）点燃源（source of ignition）：包括明火、电气火花、机械火花、静电火花、高温、化学反应、光能等。 易爆物质：很多生产场所都会产生某些可燃性物质。煤矿井下约有三分之二的场所有存在爆炸性物质；化学工业中，约有80%以上的生产车间区域存在爆炸性物质。 氧气：空气中的氧气是无处不在的。 点燃源：在生产过程中大量使用电气仪表，各种磨擦的电火花、机械磨损火花、静电火花、高温等不可避免，尤其当仪表、电气发生故障时。 客观上很多工业现场满足爆炸条件。当爆炸性物质与氧气的混合浓度处于爆炸极限范围内时，若存在爆炸源，将会发生爆炸。因此采取防爆就显得很必要了。 2、：防止爆炸的产生必从三个必要条件来考虑，限制了其中的一个必要条件，就限制了爆炸的产生。 在工业过程中，通常从下述三个方面着手对易燃易爆场合进行处理： （1）预防或最大限度地降低易燃物质泄漏的可能性； （2）不用或尽量少用易产生电火花的电所元件； （3）采取充氮气之类的方法维持惰性状态。 [] 危险区域的等级分类 危险场所区域的含义，是对该地区实际存在危险可能性的量度，由此规定其可适用的防爆型式。 1、国际电工委员会/欧洲电工委员会划分的危险区域的等级分类 0区（Zone 0）：易爆气体始终或长时间存在；连续地存在危险性大于1000小时/每年的区域； 1区（Zone 1）：易燃气体在仪表的正当工作过程中有可能发生或存在；断续每年的区域；/小时10~1000地存在危险性． 2区（Zone 2）：一般情形下，不存在易燃气体且即使偶尔发生，基存在时间亦很短；事故状态下存在的危险性~10小时/每年的区域； 中国划分的有效区域和以上相同。 2、易爆区域等级划分，国际标准与美国标准的对照比较 气体Zone 0 Class I, Division I Zone 1 Class I, Division I Zone 2 Class I, Division II 粉尘Zone 10 Class II, Division I Zone 11 Class II, Division II []
什么是防护等级及其国际标准
什么是防护等级及其国际标准 防护等级含义： IP防护等级是由两个数字所组成，第一个数字表示电气设备防尘、防止外物进入外壳的等级，第二个数字表示电气设备防湿气、防水进入外壳等级即密闭程度，简而言之数字越大表示其防护等级越高，两个标示数字所表示的国际防护等级标准如下: 第一个标示特性号码（数字）所指示的防护程度（国际防护等级标准）及定义 0没有防护，对外界的人或无特殊防护 1防止大于50mm的固体物侵入防止人体（如手掌）因意外而接触到防爆电器内部的零件。防止较大尺寸（直径大于50mm）的外物侵入 2防止大于12mm的固体物侵入防止人的手指接触到防爆电器内部的零件防止中等尺寸（直径大于12mm）外物侵入。 3防止大于2.5mm的固体物侵入防止直径或厚度大于2.5mm的工具、电线或类似的细节小外物侵入而接触到防爆电器内部的零件。 4防止大于1.0mm的固体物侵入防止直径或厚度大于1.0mm的工具、电线或类似的细节小外物侵入而接触到防爆电器内部的零件。 5防尘，完全防止外物侵入，虽不能完全防止灰尘进入，但侵入的灰尘量并不会影响防爆电器的正常工作。 6防尘，完全防止外物侵入，且可完全防止灰尘进入。 第二个标示特性号码（数字）所指示的防护程度（国际防护等级标准）及定义 0没有防护 1防止滴水侵入垂直滴下的水滴（如凝结水）对防爆电器设备不会造成有害影响。 2倾斜15度时仍可防止滴水侵入当防爆电器由垂直倾斜至15度时，滴水对防爆电器不会造成有害影响 3防止喷洒的水侵入防雨，或防止与垂直的夹角小于60度的方向所喷洒的水进入灯具造成损害。 4防止飞溅的水侵入防止个方向飞溅而来的水进入防爆电器造成损害。 5防止喷射的水侵入防止来自各方向喷嘴射出的水进入防爆电器内造成损害。 6防止大浪的侵入装设于甲板上的防爆电器，防止因大浪的侵袭而进入造成损坏。 7防止浸水时水的侵入防爆电器浸在水中一定时间或水压在一定的标准以下能确保不因进水而造成损坏。 8防止沉没时水的侵入防爆电器无限期的沉没在指定水压的状况下，能确保不因进水而造成损坏。 综上所述，示意图如下：
防爆等级的划分
一、防护等级不低于IP55,防爆等级为ExdIIBT4， 问：防护等级不低于IP55，防爆等级为ExdIIBT4，请问这是什么意思？ 另外就是，有一个说法是“防爆等级二级”，请问这个二级防爆是根据什么标准制定的，是否达到了防护等级不低于IP55，防爆等级为ExdIIBT4的要求？ 答：IP防护等级是由两个数字所组成，第1个数字表示灯具离尘、防止外物侵入的等级，第2个数字表示灯具防湿气、防水侵入的密闭程度，数字越大表示其防护等级越高。 IP55 第一个5代表防尘完全防止外物侵入，虽不能完全防止灰尘进入，但侵入的灰尘量并不会影响灯具的正常工作。 第二个5代表防止喷射的水侵入防止各自各方向由喷嘴射出的水进入灯具造成损害。 EX防爆通用名词，d代表隔爆，（首先这个地方有几处要注意：d 代表隔爆，de代表主隔爆次增安，ed代表主增安次隔爆，e代表增安，标志不同做法也就不同）IIB 防爆等级（一般IIB,IIC较多，本安ia）T4 温度级别 （T1\T2\T3\T4\T5\T6）T4代表135度 防爆等级二级就是上面II类的意思 二、防爆等级说明 ia等级—在正常工作状态下，以及电路中存在一个故障或两个故障时，均不能点燃爆炸性气体混合物。在ia型电路中，工作电流被限制在100mA以下。 什么是增安型（e型）仪表？ 答：正常运行条件下不会产生点燃爆炸性混合物的火花或危险温度，并在结构上采取措施（如密封等），提高其安全程度，以避免在正常和规定的过载条件下出现点燃现象的仪表设备。 1 我国对爆炸性危险场所是如何划分的？ 答：我国对爆炸性危险场所的划分采用与IEC等效的方法。国家标准GB 50058-92中规定，爆炸性气体危险场所按其危险程度大小，划分为0区、1区、2区三个级别，爆炸性粉尘危险场所划分为0区、11区两个级别，详见表4-1。
防爆和防护等级
目录 一、防爆 二、防爆简介 三、防爆措施 四、防爆设备 五、防爆方式具体介绍 六、爆炸区域划分 七、防爆标示识别 八、气体组别 九、防爆设备的选型 十、防护等级
一、防爆 防爆是指能够抵抗爆炸的冲击力和热量而不受损失仍能正常工作称为防爆。 防止爆炸的产生必从三个必要条件来考虑，限制了其中的一个必要条件，就限制了爆炸的产生。选择相应的防爆型仪表和防爆型电气设备，标准的结构有：隔爆型、增安型、正压型、充沙型、本质安全型和充油型等。 防爆含义：指防止爆炸 防爆措施：选用适应的通风方法 防爆设备：用于爆炸性环境的电气设备 标准结构：隔爆型、增安型、正压型、充沙型 二、简介 1、引起爆炸的三个必要条件，三个条件同时具备——爆炸 ①燃点ignite；②助燃气体comburant（特殊物质可以非O条件下燃烧爆炸，如Mg可在二氧化碳中剧烈燃烧）；③可燃物combustible 2、防止爆炸的产生必从三个必要条件来考虑，限制了其中的一个必要条件，就限制了爆炸的产生。 防止化工厂、炼油厂中爆炸性和易燃性的物质可能引起的爆炸。 设备和管道因密封不良而引起爆炸性或易燃性物质外逸，遇到仪表的电气接点和电气设备短路时形成的火花，都可能引起爆炸或燃烧。 三、防爆措施 （1）选择相应的防爆型仪表和防爆型电气设备，标准的结构有：隔爆型、增安型、正压型、充沙型、本质安全型和充油型等。 （2）选用适应的通风方法。 （3）预防或最大限度地降低易燃物质泄漏的可能性。 （4）不用或尽量少用易产生电火花的电气元件。 （5）采取充氮气之类的方法维持惰性状态。
四、防爆设备 防爆设备定义：在规定条件下不会引起周围爆炸性环境点燃的电气设备。 分为三类： Ⅰ类：煤矿井下电气设备； Ⅱ类：除煤矿、井下之外的所有其他爆炸性气体环境用电气设备。 Ⅱ类又可分为ⅡA、ⅡB、ⅡC类,标志ⅡB的设备可适用于ⅡA设备的使用条件；ⅡC可适用于ⅡA、ⅡB的使用条件。 说明：ⅡC标志是较高的防爆等级，但并不表示该设备性能最好。 最高表面温度：电气设备在规定范围内的最不利运行条件下工作时，可能引起周围爆炸性环境点燃的电气设备任何部件所达到的最高温度。最高表面温度应低于可燃温度。 例如：防爆传感器环境的爆炸性气体的点燃温度为100℃，那么传感器在最恶劣的工作状态下，其任何部件的最高表面温度应低于100℃。 温度组别：爆炸性环境用电气设备按其最高表面温度划分为T1-T6组别： III类：电气设备用于除煤矿以外的爆炸性粉尘环境。 III类电气电气设备在分为：IIIA类：可燃性飞絮；IIIB类：非导电性粉尘；IIIC类：导电性粉尘。 五、防爆方式具体介绍 将工厂或矿区的爆炸危险介质，按其引燃能量，最小点燃温度以及现场爆炸性危险气体存在的时间周期进行科学分类分级，以确定现场防爆设备的防爆标志和防爆形式。 （1）名词解释： ia 等级：在正常工作、一个故障和二个故障时均不能点燃爆炸性气体混合物的电气设备。正常工作时，安全系数为2.0；一个故障时，安全系数为1.5；二个故障时，安全系数为1.0 。注：有火花的触点须加隔爆外壳、气密外壳或加倍提高安全系数。 ib 等级：在正常工作和一个故障时不能点燃爆炸性气体混合物的电气设备。 正常工作时，安全系数为2.0 ；一个故障时，安全系数为1.5 。
电动机的防爆等级及防护等级从高到低是怎么划分的 (2)共11页
电动机的防爆等级及防护等级从高到低是怎么划分的？ 1)在爆炸性气体区域（0区、1区、2区）不同电气设备使用安全级别的划分。如旋转电机选型分为隔爆型（代号d）、正压型（p）、增安型（e）、无火花型（n） 2)气体或蒸气爆炸性混合物等级的划分，分为ⅡA、ⅡB、ⅡC三种，这些等级的划分主要是依照最大试验安全间隙（MESG）或最小点燃电流（MICR）来区分的。 3)引燃某种介质的温度分组的划分。主要分为T1－450℃＜T、T2－300＜T≤ 450℃、T3－200＜T≤300℃、T4－135＜T≤200℃、T5－100＜T≤135 、T6－85＜T≤100℃. 详情请参考《爆炸和火灾危险环境电力装置设计规范》GB50058－92 防爆电机与普通电机区别： 1、防爆电机一般应用在易燃易爆的场合。 2、防爆电机接线盒的密封较普通电机要好。 3、防爆电机防护等级最低为IP55，而普通电机有IPIP23、IP4 4、IP54、IP5 5、IP56不等，故而从外形可以分辨出。 下面详细介绍防爆电机： 防爆电机是一种可以在易燃易爆厂所使用的一种电机,运行时不产生电火花。 防爆电机主要用于煤矿、石油天然气、石油化工和化学工业。此外，
在纺织、冶金、城市煤气、交通、粮油加工、造纸、医药等部门也被广泛应用。防爆电机作为主要的动力设备，通常用于驱动泵、风机、压缩机和其他传动机械。 随着科技、生产的发展，存在爆炸危险的场所也在不断增加。例如，食用油生产过去是用传统的压榨法工艺，20世纪70年代以后，我国开始引进国外先进的浸出油工艺，但此工艺中要使用含有己烷的化学溶剂，己烷是易燃易爆物质；因此浸出油车间就成了爆炸危险场所，需要使用防爆电机和其他防爆电气产品。又如，近年来我国公路发展迅速，一大批燃油加油站出现，也给防爆电机提供了新的市场。 产品分类 1．按电机原理分 可分为防爆异步电机、防爆同步电机及防爆直流电机等。 2．按使用场所分 可分为煤矿井下用防爆电机及工厂用防爆电机。 3．按防爆原理分 可分为隔爆型电机、增安型电机、正压型电机、无火花型电机及粉尘防爆电机等。 4．按配套的主机分 可分为煤矿运输机用防爆电机、煤矿绞车用防爆电机、装岩机用防爆电机、煤矿局部扇风机用防爆电机、阀门用防爆电机、风机用防爆电机、船用防爆电机、起重冶金用防爆电机及加氢装置配套用增安型无刷励磁同步电机等。此外，还可以按额定电压、效率等技术指标来分，
工业照明灯具防护等级和防爆标志基本知识
工业照明灯具防护等级和防爆标志基本知识对工业照明有一定了解的人都知道，很多的应用在工业照明灯具说明书里会写明该产品“防护等级IP65”“防爆标准ExdⅡCT6”，很多特定场所在安装工业照明灯具时对灯具的防护等级以及防爆都有相应的要求。那么工业照明灯具“防护”和“防爆”到底是什么样的标准定义呢?大家一起来看看吧！ 防护等级 IP是Ingress、Protection的缩写，IP等级是针对电气设备外壳对异物侵入的防护等级，如：防爆电器，防水防尘电器，来源是国际电工委员会的标准IEC60529。 防护等级多以IP后跟随两个数字来表述，数字用来明确防护的等级。第一个数字表明设备抗微尘的范围，或者是人们在密封环境中免受危害的程度。代表防止固体异物进入的等级，最高级别是6;第二个数字表明设备防水的程度。代表防止进水的等级，最高级别是8。防尘等级IPXX(第一个X表示) 0：没有保护 1：防止大的固体侵入 2：防止中等大小的固体侵入 3：防止小固体进入侵入 4：防止物体大于1mm的固体进入 5：防止有害的粉尘堆积 6：完全防止粉尘进入 防水等级IPXX(第二个X表示) 0：没有保护 1：水滴滴入到外壳无影响
2：当外壳倾斜到15度时，水滴滴入到外壳无影响 3：水或雨水从60度角落到外壳上无影响 4：液体由任何方向泼到外壳没有伤害影响 5：用水冲洗无任何伤害 6：可用于船舱内的环境 7：可于短时间内耐浸水(1m) 8：于一定压力下长时间浸水 例如尚为照明的工矿灯灯具防护等级为IP65，意味着该款灯具可以完全防止粉尘进入，用水冲洗无任何伤害，即使用于潮湿、多粉尘的环境中，亦可正常使用。 防爆标志 防爆标志是指用于描述防爆电气设备的防爆等级、温度组别、防爆型式以及所适用区域的标识。 1、防爆型式 据所采取的防爆措施，可把防爆电气设备分为隔爆型、增安型、本质安全型、正压型、油浸型、充砂型、浇封型、n型、特殊型、粉尘防爆型等。它们的标识如下表所示:
设备防爆等级划分
设备防爆等级划分说明 ia等级—在正常工作状态下，以及电路中存在一个故障或两个故障时，均不能点燃爆炸性气体混合物。在ia型电路中，工作电流被限制在100mA以下。 什么是增安型（e型）仪表？ 答正常运行条件下不会产生点燃爆炸性混合物的火花或危险温度，并在结构上采取措施（如密封等），提高其安全程度，以避免在正常和规定的过载条件下出现点燃现象的仪表设备。 1 我国对爆炸性危险场所是如何划分的？ 答我国对爆炸性危险场所的划分采用与IEC等效的方法。国家标准GB 50058 -92中规定，爆炸性气体危险场所按其危险程度大小，划分为0区、1区、2区三个级别，爆炸性粉尘危险场所划分为0区、11区两个级别，详见表4-1。 2 国际上对爆炸性危险场所是如何划分的？ 答国际上各主要工业国家对爆炸性危险场所的划分，基本上可分两种意见。 一种以IEC（国际电工委员会）为代表，包括德国、英国、意大利、日本、澳大利亚等国，对气体划分为0区、1区、2区，对粉尘划分为10区、11区。其定义与IEC基本相同（可参见我国对各区域的定义，我国等效采用IEC标准）。另一种为美国、加拿大等北美国家的划分，以NEC（美国国家电气规程）的定义为代表，对气体划分为1区、2区（没有0区），对粉尘也划分为1区、2区。两者之间的对应关系大致如下： 气体：IEC0区、1区——NEC 1区 IEC 2 区——NEC2区 粉尘：IEC 10区——NEC 1区 IEC 11区——NEC 2区 IE C“区”的英文为Zone；
NEC“区”的英文为Division。 3 我国的防爆电气设备，其防爆结构形式有几种？列出其名称和标志。 答根据国家标准GB 3836—83，我国的防爆电气设备其防爆结构形式有8种，列举如下。 结构形式标志结构形式标志 隔爆型d 充油型o 增安型e 充砂型q 本质安全型i 无火花型n 正压型p 特殊型s 4 什么是隔爆型仪表？它有什么特点？ 答隔爆又称耐压防爆，它把能点燃爆炸混合物的仪表部件封闭在一个外壳内，该外壳特别牢固，能承受内部爆炸性混合物的爆炸压力，并阻止向壳外的爆炸性混合物传爆。这就是说，隔爆型仪表的壳体内部是可能发生爆炸的，但不会传到壳体外面来，因此这种仪表的各部件的接合面，如仪表盖的螺纹圈数，螺纹精度，零点，量程调整螺钉和表壳之间，变送器的检测部件和转换部件之间的间隙，以及导线口等，都有严格的防爆要求。 隔爆型仪表除了较笨重外，其他比较简单，不需要如安全栅之类的关联设备。但是在打开表盖前，必须先把电源关掉，否则万一产生火花，便会暴露在大气之中，从而出现危险。 5 什么是本质安全型（intrinsic safety）仪表？它有什么特点？ 答本质安全型仪表又叫安全火花型仪表。它的特点是仪表在正常状态下和故障状态下，电路、系统产生的火花和达到的温度都不会引燃爆炸性混合物。它的防爆主要由以下措施来实现： ①采用新型集成电路元件等组成仪表电路，在较低的工作电压和较小的工作电流下工作； ②用安全栅把危险场所和非危险场所的电路分隔开，限制由非危险场所传递到危险场所去的能量； ③仪表的连接导线不得形成过大的分布电感和分布电容，以减少电路中的储能。 本制安全型仪表的防爆性能，不是采用通风、充气、充油、隔爆等外部措施实现的，而是由电路本身实现的，因而是本质安全的。它能适用于一切危险场所和一切爆炸性气体、蒸气混合物，并可以在通电的情况下进行维修和调整。但是，它不能单独使用必须和本安关联设备（安全栅）、外部配线一起组成本安电路，才能发挥防爆功能。
防护等级和防爆等级
一、电机、低压电器外壳防护等级 IP（International Protection）防护等级系统是由IEC（International Electro Technical Commission）所起草。将灯具依其防尘、防止外物侵入、防水、防湿气之特性加以分级。这里所指的外物包含工具、人的手指等均不可接触到灯具内之带电部分，以免触电。 IP防护等级是由两个数字所组成，第一个数字表示灯具防尘、防止外物侵入的等级；第二个数字表示灯具防湿气、防水侵入的密闭程度。数字越大，表示其防护等级越高，两个标示数字所表示的防护等级如表一及表二。 第一个标示特性号码（数字）所指的防护程度 第一个标示数字： 0 无防护对外界的人或物无特殊之防护IP0- 1 防止大于50mm的固体物体侵入，防止人体（如手掌）因意外而接触到灯具内部之零件。防止较大尺寸（直径大于50mm）的外物侵入IP1- 2 防止大于12mm的固体物体侵入，防止人的手指接触到灯具内部之零件。防止中等尺寸（直径大于12mm，长度大于80mm）的外物侵入IP2- 3 防止大于2.5mm的固体物体侵入，防止直径或厚度大于2.5mm之工具、电线或类似的细小的外物侵入而接触到灯具的内部零件IP3- 4 防止大于1.0mm的固体物体侵入，防止直径或厚度大于1.0mm之工具、电线或类似的细小的外物侵入而接触到灯具的内部零件IP4- 5 防尘，完全防止外物侵入。虽不能完全防止灰尘侵入，但侵入的灰尘的量并不会影响灯具的正常操作IP5- 6 尘密完全防止外物侵入，且可完全防止灰尘侵入IP6- 第二个标示特性号码（数字）所指的防护程度 第二个标示数字： 0 无防护对外界的人或物无特殊之防护IP-0 1 防止滴水侵入，垂直滴下的水滴（如凝结水）对灯具不会造成有害影响IP-1 2 倾斜15°时仍可防止滴水侵入，当灯具由垂直倾斜至15°时，滴水对灯具不会造成有害影响IP-2 3 防止喷洒的水侵入，防雨或防上与垂直的夹角小于60°之方向所喷洒的水进入灯具造成损坏IP-3
电机防爆等级、防护等级、绝缘等级
一、电机防爆等级由3部分构成 1) 在爆炸性气体区域（0区、1区、2区）不同电气设备使用安全级别的划分。如旋转电机选型分为隔爆型（代号d）、正压型（p）、增安型（e）、无火花型（n） 2)气体或蒸气爆炸性混合物等级的划分，分为ⅡA、ⅡB、ⅡC三种，这些等级的划分主要是依照最大试验安全间隙（MESG）或最小点燃电流（MICR）来区分的。 3)引燃某种介质的温度分组的划分。主要分为T1－450℃＜T、T2－300＜T≤ 450℃、T3－200＜T≤300℃、T4－135＜T≤200℃、T5－100＜T≤135 、T6－85＜T≤100℃. 详情请参考《爆炸和火灾危险环境电力装置设计规范》GB50058－92 make001 2008-02-04 16:43 爆炸的概念 爆炸是物质从一种状态，经过物理或化学变化，突然变成另一种状态，并放出巨大的能量。急剧速度释放的能量，将使周围的物体遭受到猛烈的冲击和破坏。 爆炸必须具备的三个条件： 1）爆炸性物质：能与氧气（空气）反应的物质，包括气体、液体和固体。（气体：氢气，乙炔，甲烷等；液体：酒精，汽油；固体：粉尘，纤维粉尘等。）2 ）氧气：空气。3 ）点燃源：包括明火、电气火花、机械火花、静电火花、高温、化学反应、光能等。
为什么要防爆 易爆物质：很多生产场所都会产生某些可燃性物质。煤矿井下约有三分之二的场所有存在爆炸性物质；化学工业中，约有80%以上的生产车间区域存在爆炸性物质。氧气：空气中的氧气是无处不在的。点燃源：在生产过程中大量使用电气仪表，各种磨擦的电火花、机械磨损火花、静电火花、高温等不可避免，尤其当仪表、电气发生故障时。客观上很多工业现场满足爆炸条件。当爆炸性物质与氧气的混合浓度处于爆炸极限范围内时，若存在爆炸源，将会发生爆炸。因此采取防爆就显得很必要了。 仪表防爆的原理 危险场所危险性划分： 爆炸性物质区域定义中国标准北美标准 0 区：Div.1 气体(CLASS Ⅰ) 在正常情况下, 爆炸性气体混合物连续或长时间存在的场所 1 区：在正常情况下爆炸性气体混合物有可能出现的场所1 区 2 区：Div.2 在正常情况下爆炸性气体混合物不可能出现, 仅仅在不正常情况下, 偶尔或短时间出现的场所 10 区Div.1：粉尘或纤维(CLASS Ⅱ/Ⅲ）在正常情况下, 爆炸性粉尘或可燃纤维与空气的混合物可能连续, 短时间频繁地出现或长时间存在的场所 11 区Div.2：在正常情况下, 爆炸性粉尘或可燃纤维与空气的混合物不能出现, 仅仅在不正常情况下, 偶尔或短时间出现的场所
防爆等级介绍
我国的防爆等级标准为"GB3836.1-2000 爆炸性气体环境用电气设备",该标准将由下列防爆型式专用标准补充或修改。 GB 3836.2 爆炸性气体环境用电气设备第2部分:隔爆型"d" GB 3836.3 爆炸性气体环境用电气设备第3部分:增安型"e" GB 3836.4 爆炸性气体环境用电气设备第4部分:本质安全型"i" GB 3836.5 爆炸性气体环境用电气设备第5部分:正压型"p" GB 3836.6 爆炸性气体环境用电气设备第6部分:充油型"O" GB 3836.7 爆炸性气体环境用电气设备第7部分:充砂型"q" GB 3836.9 爆炸性气体环境用电气设备第9部分:浇封型"m" GB 7957 矿用安全帽灯 以上标准和本标准不适用于医用电气设备、发爆器、发爆器试验仪和点火电路试验仪 至于你所提到的"EX2DB4",本人实在是没见过类似你的标准,疑为你误抄了此型号或符号. 常见符号为"ExdⅠ/ⅡBT3" "Ex"为通用符号,表示explosive(此条为个人理解) "d"表示次防爆型式为"隔爆型d". "Ⅰ"或"Ⅱ"表示电气设备分类,Ⅰ为煤矿用电气设备,Ⅱ为除煤矿外其它爆炸性气体环境用设备.其中,Ⅱ类隔爆型"d”和本质安全型"i”电气设备又分为ⅡA,ⅡB和ⅡC类. "T3"表示温度组别. 具体分类及含义，详见"GB3836.1-2000 爆炸性气体环境用电气设备". 一、防爆概念 1、引起爆炸的三个必要条件，三个条件同时具备——爆炸 点火所需能量source of igrution；空气或氧气air or oxygen；flammable air flammable dust 2、防止爆炸的产生必从三个必要条件来考虑，限制了其中的一个必要条件，就限制了爆炸的产生。 在工业过程中，通常从下述三个方面着手对易燃易爆场合进行处理。 1）预防或最大限度地降低易燃物质泄漏的可能性； 2）不用或尽量少用易产生电火花的电所元件； 3）采取充氮气之类的方法维持惰性状态。 二、危险区域的等级分类及电气元件防爆分类和允许温度区域 1、危险区域的等级分类 0区（Zone 0）：易爆气体始终或长时间存在 1区（Zone 1）：易燃气体在仪表的政党工作过程中有可能发生或存在 2区（Zone 2）：一般情形下，不存在易燃气体且即使偶尔发生，基存在时间亦很短 易爆区域等级划分，国际标准与美国标准的对照比较 I.E.C. N.E.C.
防爆等级的划分标准
一、危险物质 1. 危险物质的类别、级别和组别 爆炸危险物质类别分为以下三类： I 类：矿井甲烷； Ⅱ类：爆炸性气体、蒸气、薄雾； Ⅲ类：爆炸性粉尘、纤维。 危险物质的级别和组别是根据其性能参数来划分的。这些性能参数包括：危险物质的闪点、燃点、引燃温度、爆炸极限、最小点燃电流比、最小引燃能量、最大试验安全间隙等。（1）闪点 在规定的试验条件下，易燃液体能释放出足够的蒸气并在液面上方与空气形成爆炸性混合物，点火时能发生闪燃 ( 一闪即灭 )的最低温度。易燃液体的闪点见6-1。 （2）燃点 燃点是物质在空气中点火时发生燃烧，移去火源仍能继续燃烧的最低温度。对于闪点不超过45 ℃的易燃液体，燃点仅比闪点高 1～5 ℃，一般只考虑闪点，不考虑燃点。对于闪点比较高的可燃液体和可燃固体，闪点与燃点相差较大，应用时有必要加以考虑。 （3）引燃温度 引燃温度又称自燃点或自燃温度，是指在规定试验条件下，可燃物质不需要外来火源即发生燃烧的最低温度。 （4）爆炸极限 爆炸极限通常是指爆炸浓度极限。它是在一定的温度和压力下，气体、蒸气、薄雾或粉尘、纤维与空气形成的能够被引燃并传播火焰的浓度范围。该范围的最低浓度称为爆炸下限、最高浓度称为爆炸上限。 （5）最小点燃电流比 最小点燃电流比(MICR)是指在规定试验条件下，气体、蒸气、薄雾等爆炸性混合物的
最小点燃电流与甲烷爆炸性混合物的最小点燃电流之比。 （6）最小引燃能量 最小引燃能量是指在规定的试验条件下，能使爆炸性混合物燃爆所需最小电火花的能量。如果引燃源的能量低于这个临界值，一般不会着火。 （7）最大试验安全间隙 最大试验安全间隙(MESG)，是衡量爆炸性物品传爆能力的性能参数，是指在规定试验条件下，两个经间隙长为25mm连通的容器，一个容器内燃爆时不致引起另一个容器内燃爆的最大连通间隙。 2、危险物质分组和分级举例 气体、蒸气危险物质分组、分级举例见表 爆炸性气体的分类、分级和分组表
IEC_防爆等级、防护等级标准规范
IEC 防爆等级标准 IEC防爆等级标准格式:E x(ia)ⅡC T4 爆炸是物质从一种状态，经过物理或化学变化，突然变成另一种状态，并放出巨大的能量。急剧速度释放的能量，将使周围的物体遭受到猛烈的冲击和破坏。 爆炸必须具备的三个条件： 1）爆炸性物质：能与氧气（空气）反应的物质，包括气体、液体和固体。（气体：氢气，乙炔，甲烷等；液体：酒精，汽油；固体：粉尘，纤维粉尘等。）2）氧气：空气。3）点燃源：包括明火、电气火花、机械火花、静电火花、高温、化学反应、光能等。 为什么要防爆 爆炸性危险气体分类 根据可能引爆的最小火花能量，我国和欧洲及世界上大部分国家和地区采用的国际标准化组织I SO与国际电工委员会(I EC)标准将爆炸性气体分为四个危险等级: 防爆级别 Ⅱ类电气设备的最高表面温度分组
国家标准GB关于防爆等级标准的规定: 序号防爆型式代号国家标准GB 防爆措施适用区域 1隔爆型 d GB3836.2隔离存在的点火源 2增安型 e GB3836.3设法防止产生点火源 3本安型 ia GB3836.4限制点火源的能量 本安型 ib GB3836.4限制点火源的能量 4正压型 p GB3836.5危险物质与点火源隔开 5充油型 o GB3836.6危险物质与点火源隔开 6充砂型 q GB3836.7危险物质与点火源隔开 7无火花型 n GB3836.8设法防止产生点火源 8浇封型 m GB3836.9设法防止产生点火源 9气密型 h GB3836.10设法防止产生点火源 防爆等级标准术语： 有关防爆术语及标准 安全栅安全参数定义： *8226; 安全栅最高允许电压： U m 保证安全栅本安端的本安性能，允许非本安端可能输入的最高电压 *8226; 安全栅最高开路电压： U oc 在最高允许电压范围内本安端开路时电压最大值 *8226; 安全栅最大短路电流： Isc 在最高允许电压范围内本安端短路时的电流最大值 *8226; 安全栅允许分布电容： C a 保证本质安全性能情况下本安端最大允许外接电容 *8226; 安全栅允许分布电感： La 保证本质安全性能情况下本安端最大允许外接电感 防爆标志格式说明： 将工厂或矿区的爆炸危险介质，按其引燃能量，最小点燃温度以及现场爆炸性危险气体存在的时间周期进行科学分类分级，以确定现场防爆设备的防爆标志和防爆形式。 防爆标志格式： E x(ia)ⅡC T4 防爆标记防爆等级气体组别温度组别
防爆防护等级划分
防爆防护等级的划分 防爆：在危险区域使用电气设备的等级。 防护：防水防尘 一、防爆： 仪表的防爆标志Ex(ia)ⅡC T6 的含义: 标志内容符号含义 防爆声明Ex 符合某种防爆标准，如我国的国家标准 防爆方式ia 采用ia 级本质安全防爆方法，可安装在0 区 气体类别ⅡC 被允许涉及ⅡC 类爆炸性气体 温度组别T6 仪表表面温度不超过85℃ 危险区域的等级分类及电气元件防爆分类和允许温度区域 1、危险区域的等级分类 0区（Zone 0）：易爆气体始终或长时间存在 1区（Zone 1）：易燃气体在仪表的正常工作过程中有可能发生或存在 2区（Zone 2）：一般情形下，不存在易燃气体且即使偶尔发生，基存在时间亦很短易爆区域等级划分，国际标准与美国标准的对照比较 I.E.C. N.E.C. 气体Zone 0 Class I, Division I Zone 1 Class I, Division I Zone 2 Class I, Division II Zone 10 Class II, Division I Zone 11 Class II, Division II （I.E.C.：国际电工技术委员会（Internaional Electrotechnical Commission） N.E.C.：美国电气规程（National Electrical Code, U.S.A.）） 2、电气元件防爆分类1、一般保护EN50.014 2、浸油保护0 EN50.015 3、充压保护设施p EN50.016 4、加充粉末q EN50.017 5、阻燃壳体 d EN50.018 6、提高安全系数 e EN50.019 7、本安保护i EN50.0120 8、气密保护h 未统一 9、压力花保护n 未统一 10、特殊措施s 未统一 二、仪表壳体防护等级的划分作为应用于易爆危险区的仪表，对其外壳的保护等级亦应作出规定，赋予一定的代码，即IP等级号。 IEC144规定的壳体保护等级由一个对应其抗外界物体冲击与穿刺能力及防水能力的代码表
防爆等级分类
防爆等级分类 一、危险场所危险性划分： 二、防爆方法对危险场所的适用性： 三、防爆对危险场所的适用性： 爆炸性危险气体分类 根据可能引爆的最小火花能量，我国和欧洲及世界上大部分国家和地区将爆炸性气体分为四个危险等级 , 如下表 : 四、气体温度组别划分：
五、仪表的防爆标志 Ex(ia)ⅡC T6 的含义 : Ex(ia)ⅡC 的含义 注 : 该标志中无温度组别项 , 说明该仪表不与爆炸性气体直接接触 . 六、防爆术语： 安全栅安全参数定义： 安全栅最高允许电压：Um 保证安全栅本安端的本安性能，允许非本安端可能输入的最高 电压； 安全栅最高开路电压：Uoc 在最高允许电压范围内本安端开路时电压最大值； 安全栅最大短路电流：Isc 在最高允许电压范围内本安端短路时的电流最大值； 安全栅允许分布电容：Ca 保证本质安全性能情况下本安端最大允许外接电容； 安全栅允许分布电感：La 保证本质安全性能情况下本安端最大允许外接电感； 七、防爆标志格式说明： 将工厂或矿区的爆炸危险介质，按其引燃能量，最小点燃温度以及现场爆炸性危险气体存在的时间周期进行科学分类分级，以确定现场防爆设备的防爆标志和防爆形式。
防爆等级说明： ia 等级：在正常工作、一个故障和二个故障时均不能点燃爆炸性气体混合物的电气设备。 正常工作时，安全系数为 2.0 ； 一个故障时，安全系数为 1.5 ； 二个故障时，安全系数为 1.0 。 注：有火花的触点须加隔爆外壳、气密外壳或加倍提高安全系数。 ib 等级 : 在正常工作和一个故障时不能点燃爆炸性气体混合物的电气设备。 正常工作时，安全系数为 2.0 ；一个故障时，安全系数为 1.5 。 正常工作时，有火花的触点须加隔爆外壳或气密外壳保护，并且有故障自显示的措施，一个故障时安全系数为 1.0 。

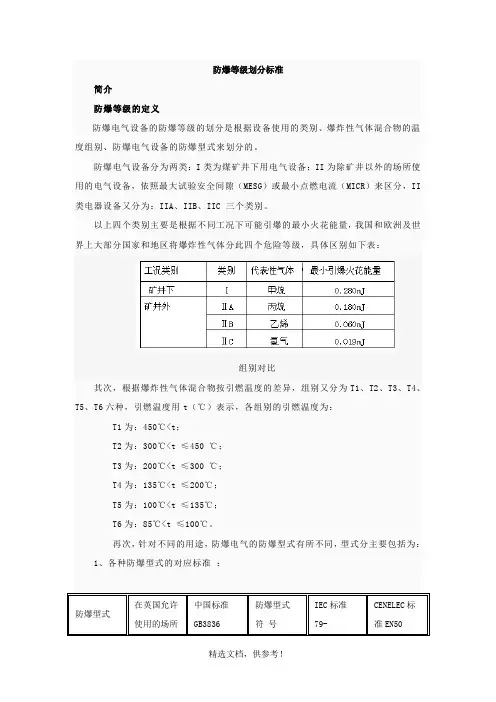

防爆等级与防护等级
