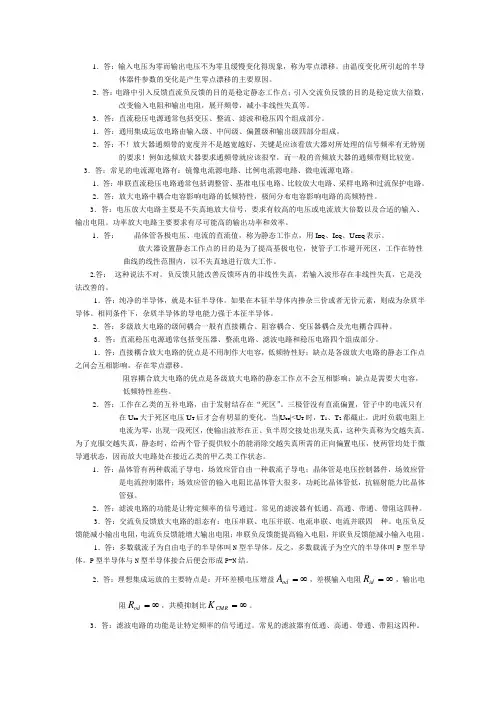

1、半导体材料制作电子器件与传统的真空电子器件相比有什么特点?

答:频率特性好、体积小、功耗小,便于电路的集成化产品的袖珍化,此外在坚固抗震可靠等方面也特别突出;但是在失真度和稳定性等方面不及真空器件。

2、什么是本征半导体和杂质半导体?

答:纯净的半导体就是本征半导体,在元素周期表中它们一般都是中价元素。在本征半导体中按极小的比例掺入高一价或低一价的杂质元素之后便获得杂质半导体。

3、空穴是一种载流子吗?空穴导电时电子运动吗?

答:不是,但是在它的运动中可以将其等效为载流子。空穴导电时等电量的电子会沿其反方向运动。

4、制备杂质半导体时一般按什么比例在本征半导体中掺杂?

答:按百万分之一数量级的比例掺入。

5、什么是N型半导体?什么是P型半导体?当两种半导体制作在一起时会产生

什么现象?

答:多数载子为自由电子的半导体叫N型半导体。反之,多数载子为空穴的半导体叫P型半导体。P型半导体与N型半导体接合后便会形成P-N结。

6、PN结最主要的物理特性是什么?

答:单向导电能力和较为敏感的温度特性。

7、PN结还有那些名称?

答:空间电荷区、阻挡层、耗尽层等。

8、PN结上所加端电压与电流是线性的吗?它为什么具有单向导电性?

答:不是线性的,加上正向电压时,P区的空穴与N区的电子在正向电压所建立的电场下相互吸引产生复合现象,导致阻挡层变薄,正向电流随电压的增长按指数规律增长,宏观上呈现导通状态,而加上反向电压时,情况与前述正好相反,阻挡层变厚,电流几乎完全为零,宏观上呈现截止状态。这就是PN结的单向导电特性。

9、在PN结加反向电压时果真没有电流吗?

答:并不是完全没有电流,少数载流子在反向电压的作用下产生极小的反向漏电流。

10、二极管最基本的技术参数是什么?

I

答:最大整流电流

z

11、二极管主要用途有哪些?

答:整流、检波、稳压等。

12、晶体管是通过什么方式来控制集电极电流的?

答:通过电流分配关系。

13、能否用两只二极管相互反接来组成三极管?为什么?

答:否;两只二极管相互反接是通过金属电极相接,并没有形成三极管所需要的基区。

14、什么是三极管的穿透电流?它对放大器有什么影响?

答:当基极开路时,集电极和发射极之间的电流就是穿透电流:

CBO CEO I I )1(β+=,其中CBO I 是集电极-基极反向漏电流,CEO I 和CBO I 都是由少数载流子的运动产生的,所以对温度非常敏感,当温度升高时二者都将急剧增大。从而对放大器产生不利影响。因此在实际工作中要求它们越小越好。

15、三极管的门电压一般是多少?

答:硅管一般为0.5伏.锗管约为0.2伏.

16、放大电路放大电信号与放大镜放大物体的意义相同吗?

答:不相同。

17、在三极管组成的放大器中,基本偏置条件是什么?

答:发射结正偏;集电结反偏。

18、三极管输入输出特性曲线一般分为几个什么区域?

答:一般分为放大区、饱和区和截止区。

19、放大电路的基本组态有几种?它们分别是什么?

答:三种,分别是共发射极、共基极和共集电极。

20、在共发射极放大电路中,一般有那几种偏置电路?

答:有上基偏、分压式和集-基反馈式。

21、静态工作点的确定对放大器有什么意义?

答:正确地确定静态工作点能够使放大器有最小的截止失真和饱和失真,同时还可以获得最大的动态范围,提高三极管的使用效率。

22、放大器的静态工作点一般应该处于三极管输入输出特性曲线的什么区域? 答:通常应该处于三极管输入输出特性曲线的放大区中央。

23、在绘制放大器的直流通路时对电源和电容器应该任何对待?

答:电容器应该视为开路,电源视为理想电源。

24、放大器的图解法适合哪些放大器?

答:一般适合共射式上基偏单管放大器和推挽式功率放大器。

25、放大器的图解法中的直流负载线和交流负载线各有什么意义?

答:直流负载线确定静态时的直流通路参数。交流负载线的意义在于有交流信号时分析放大器输出的最大有效幅值及波形失真等问题。

26、如何评价放大电路的性能?有哪些主要指标?

答:放大电路的性能好坏一般由如下几项指标确定:

增益、输入输出电阻、通频带、失真度、信噪比。

27、为什么放大器的电压增益的单位常常使用分贝?它和倍数之间有什么关系?

答:放大器的电压增益的单位常常使用分贝的原因:(1)数值变小,读写方便。

(2)运算方便。(3)符合听感,估算方便。二者之间的关系是:

)(lg 200dB u u A i

u = 28、放大器的通频带是否越宽越好?为什么?

答:不!放大器通频带的宽度并不是越宽越好,关键是应该看放大器对所处理的信号频率有无特别的要求!例如选频放大器要求通频带就应该很窄,而一般的音频放大器的通频带则比较宽。

29、放大器的输入输出电阻对放大器有什么影响?

答:放大器的输入电阻应该越高越好,这样可以提高输入信号源的有效输出,将信号源的内阻上所消耗的有效信号降低到最小的范围。而输出电阻则应该越低越好,这样可以提高负载上的有效输出信号比例。

30、设计放大器时,对输入输出电阻来说,其取值原则是什么?

答:高入低出。

31、放大器的失真一般分为几类?

答:单管交流小信号放大器一般有饱和失真、截止失真和非线性失真三类、推挽功率放大器还可能存在交越失真。

32、放大器的工作点过高会引起什么样的失真?工作点过低呢?

答:饱和失真、截止失真

33、放大器的非线性失真一般是哪些原因引起的?

答:工作点落在输入特性曲线的非线性区、而输入信号的极小值还没有为零时会导致非线性失真。

34、微变等效电路分析法与图解法在放大器的分析方面有什么区别?

答:可以比较方便准确地计算出放大器的输入输出电阻、电压增益等。而图解法则可以比较直观地分析出放大器的工作点是否设置得适当,是否会产生什么样的失真以及动态范围等。

35、用微变等效电路分析法分析放大电路的一般步骤是什么?

答:1)计算出Q 点中的E I ;

2)根据公式EQ

be I mV r 26)1()(300β++Ω=计算出三极管的be r 。 3)用微变等效电路绘出放大器的交流通路。

4)根据3)和相应的公式分别计算放大器的输入输出电阻、电压增益等.

36、微变等效电路分析法的适用范围是什么?

答:适合于分析任何简单或复杂的电路。只要其中的放大器件基本工作在线性范围内。

37、微变等效电路分析法有什么局限性?

答:只能解决交流分量的计算问题,不能用来确定Q 点,也不能用以分析非线性失真及最大输出幅度等问题。

38、影响放大器的工作点的稳定性的主要因素有哪些?

答:元器件参数的温度漂移、电源的波动等。

39、在共发射极放大电路中一般采用什么方法稳定工作点?

答:引入电流串联式负反馈。

40、单管放大电路为什么不能满足多方面性能的要求?

答:放大能力有限;在输入输出电阻方面不能同时兼顾放大器与外界的良好匹配。

41、耦合电路的基本目的是什么?

答:让有用的交流信号顺利地在前后两级放大器之间通过,同时在静态方面起到良好地隔离。

42、多级放大电路的级间耦合一般有几种方式?

答:一般有阻容耦合、变压器耦合、直接耦合几种方式

43、多级放大电路的总电压增益等于什么?

答:等于各级增益之乘积。

44、多级放大电路输入输出电阻等于什么?

答:分别等于第一级的输入电阻和末级的输出电阻。

45、直接耦合放大电路的特殊问题是什么?如何解决?

答:零点漂移是直接耦合放大电路最大的问题。最根本的解决方法是用差分放大器。

46、为什么放大电路以三级为最常见?

答:级数太少放大能力不足,太多又难以解决零点漂移等问题。

47、什么是零点漂移?引起它的主要原因有那些因素?其中最根本的是什么?答:放大器的输入信号为零时其输出端仍就有变化缓慢且无规律的输出信号的现象。生产这种现象的主要原因是因为电路元器件参数受温度影响而发生波动从而导致Q点的不稳定,在多级放大器中由于采用直接耦合方式,会使Q点的波动逐级传递和放大。

48、什么是反馈?什么是直流反馈和交流反馈?什么是正反馈和负反馈?

答:输出信号通过一定的途径又送回到输入端被放大器重新处理的现象叫反馈。如果信号是直流则称为直流反馈;是交流则称为交流反馈,经过再次处理之后使放大器的最后输出比引入反馈之前更大则称为正反馈,反之,如果放大器的最后输出比引入反馈之前更小,则称为负反馈。

49、为什么要引入反馈?

答:总的说来是为了改善放大器的性能,引入正反馈是为了增强放大器对微弱信号的灵敏度或增加增益;而引入负反馈则是为了提高放大器的增益稳定性及工作点的稳定性、减小失真、改善输入输出电阻、拓宽通频带等等。

50、交流负反馈有哪四种组态?

答:分别是电流串联、电流并联、电压串联、电压并联四种组态。

51、交流负反馈放大电路的一般表达式是什么?

答:0

01A k A A f F +=。 52、放大电路中引入电流串联负反馈后,将对性能产生什么样的影响?

答:对电压增益有削弱作用、提高其增益稳定性、降低失真、提高输入电阻、提高输出电阻等。

53、放大电路中引入电压串联负反馈后,将对性能产生什么样的影响?

答:对电压增益有削弱作用、能提高其增益稳定性、降低失真、降低输入电阻、降低输出电阻等。

54、放大电路中引入电流并联负反馈后,将对性能产生什么样的影响?

答:对电压增益有削弱作用、能提高其增益稳定性、降低失真、降低输入电阻、提高低输出电阻等。

55、放大电路中引入电压并联负反馈后,将对性能产生什么样的影响?

答:对电压增益有削弱作用、能提高其增益稳定性、降低失真、降低输入电阻、降低低输出电阻等。

56、什么是深度负反馈?在深度负反馈条件下,如何估算放大倍数? 答:在反馈放大器中,如001A k A A f F +=中01A k f +?1,则01F A F ≈,满足这种条

件的放大器叫深度负反馈放大器,此时的放大器的闭环增益已经完全由反馈系数决定。

57、负反馈愈深愈好吗?什么是自激振荡?什么样的反馈放大电路容易产生自激振荡?如何消除自激振荡?

答:不是。当负反馈放大电路的闭环增益001A k A A f F +=中01A k f +=0,则∞→F A ,

说明电路在输入量为0时就有输出,称电路产生了自激振荡。当信号频率进入低频或高频段时,由于附加相移的产生,负反馈放大电路容易产生自激振荡。要消除自激振荡,就必须破坏产生振荡的条件,改变AF 的频率特性,使1-≠f Ak 。

58、放大电路中只能引入负反馈吗?放大电路引入正反馈能改善性能吗?

答:不是。能,如自举电路,在引入负反馈的同时,引入合适的正反馈,以提

高输入电阻。

59、电压跟随器是一种什么组态的放大器?它能对输入的电压信号放大吗? 答:电压跟随器是一种电压串联放大器。它不能对输入的电压信号放大。

60、电压跟随器是属于什么类型的反馈放大器?

答:电压跟随器是一种电压串联反馈放大器。

61、电压跟随器主要用途在哪里?

答:电压跟随器主要用途:一般用于多级放大电路的输入级、输出级,也可连接两电路,起缓冲作用。

62、电压跟随器的输入输出特性如何?

答:电压跟随器的输入输出特性:输入电阻高,输出电阻低。

63、一般说来功率放大器分为几类?

答:按照晶体管在整个周期导通角的不同,可以分为甲类、乙类、甲乙类、丙类、丁类。按照电路结构不同,可以分为变压器耦合、无输出变压器OTL、无输出电容OCL、桥式推挽功率放大电路BTL。

64、甲、乙类功率放大器各有什么特点?

答:甲类功率放大器的特点:晶体管在信号的整个周期内均导通,功耗大,失真小;乙类功率放大器的特点:晶体管仅在信号的半个周期内导通,功耗小,失真大。

65、为什么乙类功率放大器会产生交越失真?如何克服?

答:因为晶体管b-e间有开启电压为U

on ,当输入电压数值|u

i

|

on

时,构成放大

电路的晶体管均处于截止状态,由此产生的交越失真。消除交越失真的措施:保证两个晶体管的b-e间有一定电压使它们均处于微导通状态。

66、为什么在设计功率放大器时必须考虑电源功耗、管耗、和效率等问题?答:因为功率放大电路是在电源电压确定情况下,输出尽可能答的功率,

72、什么是放大电路的频率特性(或频率响应)?

答:放大电路的性能(其中主要指电压放大倍数A

u

)对不同频率正弦输入的稳态响应称为放大电路的频率特性。

73、频率特性的分类。

答:频率特性分为幅频特性和相频特性。

74、什么是幅频特性?

答:幅频特性是指放大倍数的大小(即输入、输出正弦电压幅度之比)随频率变化的特性。

75、什么是相频特性?

答:相频特性是指输出电压与输入电压的相位差(即放大电路对信号电压的相移)随频率变化的特性。

76、什么是波特图?

答:频率特性曲线采用半对数坐标时,称为波特图。

77、为什么用波特图表示频率特性?

答:因为在研究放大电路的频率响应时,输入信号的频率范围常常设置在几赫到上百万兆赫;而放大电路的放大倍数可从几倍到上百万倍;为了在同一坐标系中表示如此宽的变化范围,所以采用对数坐标,即波特图。

78、什么是放大电路的上限截止频率?

答:信号频率上升到一定程度,放大倍数数值也将减小,使放大倍数数值等于

0.707倍|A

m |的频率称为上限截止频率f

H

79、什么是放大电路的下限截止频率?

答:信号频率下降到一定程度,放大倍数数值也将减小,使放大倍数数值等于

0.707倍|A

m |的频率称为下限截止频率f

L

80、什么是半功率点?

答:当信号频率为上限截止频率f

H 或下限截止频率f

L

时,输出电压放大倍数|A

m

|

下降到0.707倍|A

m |,即相应的输出功率也降到幅值的一半,因此f

H

或f

L

也叫

做半功率点。

81、什么是放大电路的通频带?

答:f

H 与f

L

之间形成的频带称为放大电路的通频带BW,可以表示为BW =f

H

-f

L

82、放大电路频率特性不好会产生什么危害?

答:如果放大电路频率特性不好,当输入信号为非正弦波时,会使输出信号波形与输入波形不同,即产生波形失真,这种失真称为频率失真。其中因为幅频特性不好即不同频率放大倍数的大小不同而产生的频率失真,称为幅度失真;因为相频特性不好即相移不与频率成正比而产生的频率失真,称为相位失真。

83、低频放大电路的频率特性主要受哪些因素的影响?

答:低频放大电路的频率特性主要受以下因素影响:

⑴放大电路的级数越多,其通频带越窄,频率特性越差。

⑵在电路中引入负反馈,可以展宽通频带,提高频率特性。

⑶耦合电容、前级放大电路输出电阻和后级放大电路的输入电阻对频率特性也有影响。

84、高通电路频率特性有什么特点?

答:高通电路在低频段放大倍数数值下降,且产生超前相移。

85、低通电路频率特性有什么特点?

答:低通电路在高频段放大倍数数值下降,且产生滞后相移。

86、对于放大电路,是通频带越宽越好吗?

答:对于放大电路不是通频带越宽越好。

87、什么是功率放大电路?

答:功率放大电路是指能输出足够的功率以推动负载工作的放大电路。因为它一般都位于多级放大电路的最后一级,所以又常称为末级放大电路。

88、对功率放大电路的主要技术性能有哪些要求?

答:功率放大电路是大信号放大电路,其主要技术性能要求是:

⑴输出功率要足够大;

⑵转换效率要高;

⑶三极管的功耗要小;

⑷非线性失真要小;

⑸三极管的工作要安全、可靠。

89、用什么方法分析功率放大电路?

答:由于功率放大电路工作在大信号条件下,所以不宜采用小信号等效电路分析法分析,通常采用大信号模型或者图解法进行分析,其中用得较多的是图解法。

90、什么是三极管的甲类工作状态?

答:在放大电路中,当输入信号为正弦波时,若三极管在信号的整个周期内均导通(即导通角θ=360°),则称之工作在甲类状态。

91、什么是三极管的乙类工作状态?

答:在放大电路中,当输入信号为正弦波时,若三极管仅在信号的正半周或负

半周导通(即导通角θ=180°),则称之工作在乙类状态。

92、 什么是三极管的甲乙类工作状态?

答:在放大电路中,当输入信号为正弦波时,若三极管的导通时间大于半个周期且小于周期(即导通角θ=180°~360°之间),则称之工作在甲乙类状态。

93、 什么是变压器耦合功率放大电路?

答:既有输入耦合变压器,又有输出耦合变压器的功率放大电路称为变压器耦合功率放大电路。

94、 变压器耦合功率放大电路有什么优缺点?

答:变压器耦合功率放大电路的优点是可以实现阻抗变换,缺点是体积庞大、笨重,消耗有色金属,且频率较低,低频和高频特性均较差。

95、 什么是OCL 电路?

答:OCL 电路是指无输出耦合电容的功率放大电路。

96、OCL 电路有什么优缺点?

答:OCL 电路具有体积小重量轻,成本低,且频率特性好的优点。但是它需要两组对称的正、负电源供电,在许多场合下显得不够方便。

97、什么是OTL 电路?

答:OTL 电路就是没有输出耦合变压器的功率放大电路。

98、OTL 电路有什么优缺点?

答:OTL 电路的优点是只需要一组电源供电。缺点是需要能把一组电源变成了两组对称正、负电源的大电容;低频特性差。

99、什么是BTL 电路?

答:为了实现单电源供电,且不用变压器和大电容,可采用桥式推挽功率放大电路,简称BTL 电路。

100、BTL 电路有什么优缺点?

答:BTL 电路的优点有只需要单电源供电,且不用变压器和大电容,输出功率高。缺点是所用管子数量多,很难做到管子特性理想对称,且管子总损耗答,转换效率低。

101、目前使用最广泛的功率放大电路是什么?

答:目前使用最广泛的功率放大电路是OTL 和OCL 电路。

102、什么是交越失真?

答:只有当|U i |>U on 时,三极管才导通,当输入信号U i 在过零前后,输出信号

便会出现失真,这种失真称为交越失真。

103、如何消除交越失真?

答:为了消除交越失真,应当设置合适的静态工作点,使两只晶体管均工作在临界导通或微导通状态。

104、对于OCL 功率放大电路,在已知电源电压和负载电阻的情况下,如何估算出电路的最大输出功率? 答:OCL 功率放大电路的最大输出功率:

105、对于OCL 功率放大电路,在已知电源电压和负载电阻的情况下,如何估算出电路的电源提供的功率? 答:OCL 功率放大电路的电源提供的功率:

106、对于OTL 功率放大电路,在已知电源电压和负载电阻的情况下,如何估算L 2CC L 2CES CC omax 22)(R V R U V P ≈-= 2L 2CC V R V P ?=π2V

出电路的最大输出功率?

答:OTL 功率放大电路的最大输出功率:

107、对于OTL 功率放大电路,在已知电源电压和负载电阻的情况下,如何估算

出电路的电源提供的功率? 答:OTL 功率放大电路的电源提供的功率:

108、在选择功率放大电路中的晶体管时,应当特别注意的参数有哪些?

答:在选择功率放大电路中的晶体管时,应当特别注意的参数有:晶体管所能承受的最大管压降、集电极最大电流和最大功耗。

109、功率放大电路的最大不失真的输出电压是多少?

答:功率放大电路的最大不失真的输出电压幅值等于电源电压减去晶体管的饱和压降,即:U om =Vcc -U CES 。

110、什么是功率放大电路的最大输出功率?

答:功率放大电路的最大输出功率是指在输入电压为正弦波时,输出基本不失真情况下,负载上可能获得的最大交流功率。即:P om =U o ×I o 。

111、什么是功率放大电路的转换效率?

答:功率放大电路的转换效率是指最大输出功率与电源所提供的功率之比。即:η=P om /P v 。

112、请简述分析功率放大电路的步骤。

答:由于功率放大电路的输入信号幅值较大,分析时应采用图解法。一般按以下步骤分析:

⑴求出功率放大电路负载上可能获得的交流电压的幅值U om ;

⑵求出电路的最大输出功率P om ;

⑶求出电源提供的直流平均功率P v ;

⑷求出转换效率η。

113、什么是功放管的一次击穿?

答:功放管的一次击穿是指,当晶体管的CE 间电压增大到一定数值时,集电极电流骤然增大的现象。

114、什么是功放管的二次击穿?

答:功放管的二次击穿是指,当晶体管一次击穿后,若不限制集电极电流,晶体管的工作点将以高速度变化,从而使电流猛增而管压降减小的现象。 115、在功率放大电路中,怎样选择晶体管?

答:选择晶体管时,应使极限参数U CEO >2Vcc ;I CM >Vcc/R L ;P CM >0.2P om 。

116、什么时候晶体管耗散功率最大?

答:当U om =2Vcc/π≈0.6Vcc 时,P T = P TMAX ,即晶体管耗散功率最大。

117、什么是零点漂移现象?

答:输入电压为零而输出电压不为零且缓慢变化的现象,称为零点漂移现象。 118、什么是温度漂移?

答:当输入电压为零,由温度变化所引起的半导体器件参数的变化而使输出电压不为零且缓慢变化的现象,称为温度漂移。它使产生零点漂移的主要原因。 119、抑制零点漂移的方法有哪些?

L

2L 2CC V 2 )2(2CC

R V R V P ππ=?=

答:抑制零点漂移的方法有:

⑴在电路中引入直流负反馈;

⑵采用温度补偿的方法,利用热敏元件来抵消放大管的变化;

⑶采用“差动放大电路”。

120、直接耦合放大电路的特殊问题是什么?如何解决?

答:直接耦合放大电路的特殊问题是存在零点漂移现象。解决办法是采用差动放大电路。

121、 差动放大电路有什么功能?

答:差动放大电路可以放大差模信号,抑制共模信号。

122、 共模信号和零点漂移以及温度漂移有什么联系?

答:温度漂移是引起零点漂移的主要原因,所以一般讲的零点漂移就是指温度漂移。温度的变化对差动放大电路来说,实际上就相当于一个共模信号。 123、 差动放大电路的电路结构有什么特点?

答:差动放大电路有两只三极管组成,电路中所有元器件参数都是对称的。 124、 什么是差模信号? 答:差模信号是两个输入信号之差。即:

125、 什么是共模信号? 答:共模信号是两个输入信号的算术平均值。即: 126、什么是差模增益? 答:差模增益指差模信号输入时,其输出信号与输入信号的比值。即: 127、什么是共模增益? 答:共模增益指共模信号输入时,其输出信号与输入信号的比值。即: 128、差动放大电路总的输出电压是什么?

答:差动放大电路总的输出电压: 129、什么是共模抑制比?

答:共模抑制比表明了差动放大电路对差模信号的放大能力和共模信号的抑制能力,记做K CMR ,其定义为:

130、差动放大电路的四种接法是什么?

答:根据输入、输出端接地情况不同,差动放大电路分为双入双出、双入单出、单入双出、单入单出四种。

131、在差动放大电路中,当输入共模信号时,对于每边晶体管而言,发射极等效电阻是多少?

答:发射极等效电阻为2R e 。

132、在差动放大电路中,当输入差模信号时,对于每边晶体管而言,发射极等效电阻是多少?

答:发射极等效接地。

133、在双出接法的差动放大电路中,当输入差模信号时,对于每边晶体管而言,接在两个晶体管输出端间的负载等效电阻是多少?

答:负载等效电阻是1/2R L 。

134、四种接法的差动放大电路,输入电阻会不会发生变化?

答:输入电阻不会发生变化。

135、四种接法的差动放大电路,输出电阻会不会发生变化?

i2i1id =u u u -)(21=i2i1ic u u u +id od ud =u u A ic oc

uc =u u A ic

uc id ud oc od o =u A u A u u u +=+uc ud

CMR =A A K

答:双出接法的输出电阻是单出接法的两倍。

136、四种接法的差动放大电路,差模放大倍数会不会发生变化?

答:双出接法的差模放大倍数是单出接法的两倍。

137、常见的电流源电路有哪些?

答:常见的电流源电路有:镜像电流源电路、比例电流源电路、微电流源电路。138、电流源电路在放大电路中有什么作用?

答:电流源电路在放大电路中的作用是:

⑴为放大管提供稳定的偏置电流;

⑵作为有源负载取代高阻值的电阻。

139、镜像电流源电路结构有什么特点?

答:镜像电流源电路由两只特性完全相同的管子构成,其中一只管子的基极和集电极连在一起接电源;同时两只管子的发射极都没有接电阻。

140、比例电流源电路结构有什么特点?

答:比例电流源电路由两只特性完全相同的管子构成,其中一只管子的基极和集电极连在一起接电源;同时两只管子的发射极都接有电阻。

141、微电流源电路结构有什么特点?

答:微电流源电路由两只特性完全相同的管子构成,其中一只管子的基极和集电极连在一起接电源;另一只管子的发射极接电阻。

142、集成运算放大器是什么器件?

答:集成运算放大器就是高放大倍数的直流放大器。

143、集成运算放大器的频率特性具有什么特点?

答:集成运算放大器的频率特性具有低通特点,上限截止频率不高,一般在1M 以内。

144、集成运算放大器的输入电阻、输出电阻及开环电压放大倍数一般为多少?

答:集成运算放大器的输入电阻R

id 很高,通常大于108欧;输出电阻R

od

很低,

其值约为几十欧到几百欧,一般小于200欧;开环电压放大倍数A

ud

很大,其值大于106。

145、什么是理想运放?

答:集成运放特性理想化就是理想运放,即理想运放的R

id →∞、R

od

→0、A

ud

→∞

等。

146、理想运放线性应用的特点是什么?

答:理想运放线性应用时,两输入端虚短(u

n =u

p

)、虚断(i

n

=i

p

=0)。

147、理想运放线性应用的条件是什么?

答:只要u

id =u

p

-u

n

很小,理想运放就处于线性应用状态。一般,由于理想运放

A

ud

很大,加入负反馈则必为深度负反馈,理想运放将处于线性应用状态。当然还有其他情况的线性应用状态。

148、集成运算放大器几乎可以应用于模拟电路的各个方面,试举例说明。答:集成运算放大器可实现各种运算电路,如比例器、加法器、减法器、微分器及积分器等。

149、集成运算放大器几乎可以应用于模拟电路的各个方面,试举例说明。答:集成运算放大器可实现各种信号处理,如滤波器等。

150、集成运算放大器几乎可以应用于模拟电路的各个方面,试举例说明。答:集成运算放大器可实现各种交流、直流放大。

151、集成运算放大器几乎可以应用于模拟电路的各个方面,试举例说明。

答:集成运算放大器可用于产生正弦波及实现各种波形变换。 152、电路如图1,写出u

o 表达式。

答:uo=(1+R f /R 1) u i

153、 电路如图2,写出u o 表达式。

答:uo=-(R f /R 1)u i

154、 什么是集成运算放大器的直流平衡?

答:当集成运算放大器两输入端对地直流电阻相

等时,称为集成运算放大器处于直流平衡状态。

集成运算放大器在应用时,总要满足直流平衡。

155、集成运算放大器构成的电路级与级之间的

联接有什么特点?

答:由于集成运算放大器的输入电阻R id 很高、输

出电阻R od 很低,容易实现级与级之间的联接。

187、 整流的作用主要是什么?

答: 整流的主要作用是将交变电压变换为脉动

的直流电压。

188、 整流主要采用什么元件实现?

答: 整流主要采用整流二极管,利用其单向导电性实现。

模电实验教案实验

课程教案 课程名称:模拟电子技术实验 任课教师:何淑珍 所属院部:电气与信息工程学院 教学班级:自动化1301-02 教学时间:2014 —2015学年第二学期 湖南工学院 课程基本信息

实验一单管共射放大电路的研究 一、本次实验主要内容 按要求连接实验电路,调试静态工作点,测量电压放大倍数、输入电阻、输出电阻,分析静态工作点对输出波形失真的影响。 二、教学目的与要求 学会放大器静态工作点的调试方法,分析静态工作点对放大器性能的影响;掌握放大器各性能指标及最大不失真输出电压的测试方法;熟悉常用电子仪器及模拟电路实验设备的使用。 三、教学重点难点 1、静态工作点调试; 2、输入电阻、输出电阻的测量。 四、教学方法和手段 课堂讲授、操作、讨论; 五、作业与习题布置 完成实验报告

实验一单管共射放大电路的研究(验证性) 1. 实验目的 (1)学会放大器静态工作点的调试方法,分析静态工作点对放大器性能的影响; (2)掌握放大器电压放大倍数、输入电阻、输出电阻及最大不失真输出电压的测试方法; (3)熟悉常用电子仪器及模拟电路实验设备的使用。 2. 实验设备与器材 实验所用设备与器材见表。 表实验1的设备与器材 序号名称型号与规格数量备注 1实验台1台 2双踪示波器1台 3交流毫伏表1只 4万用表1只 5晶体管1只 6电阻若干 7电容若干 3. 实验电路与说明 实验电路如图所示,为电阻分压式工作点稳定单管放大器实验电路图。它的偏置电路采用R B1和R B2组成的分压电路,并在发射极中接有电阻R E,以稳定放大器的静态工作点。当在放大器的输入端加入输入信号u i后,在放大器的输出端便可得到一个与u i 相位相反,幅值被放大了的输出信号u0,从而实现了电压放大。安装电路时,要注意电解电容极性、直流电源正负极和信号源的极性。

数字电路试卷与答案

电子科技大学二零零六至二零零七学年第二学期期末考试 试卷评分基本规则 数字逻辑设计及应用课程考试题中文A卷(120分钟)考试形式:闭卷考试日期2007年7月日课程成绩构成:平时20 分,期中20 分,实验0 分,期末60 分 一、填空题(每空1分,共5分) 1、CMOS与非门的未用输入端应连接到逻辑(1)电平或者输入信号连接端上。 2、DAC的功能是将(数字)输入成正比地转换成模拟输出。 512 EPROM可存储一个(9 )输入4输出的真值表。 3、4 4、74X163的RCO输出有效条件是:仅当使能信号(ENT)有效,并且计数器的状态是15。 5、已知二进制原码为( 001101) 2 , 问对应的8-bit的补码为( 00001101)2. 二、单项选择题:从以下题目中选择唯一正确的答案。(每题2分,共10分) 1、八路数据分配器的地址输入端有(B)个。 A. 2 B. 3 C. 4 D. 5 2、以下描述一个逻辑函数的方法中( C)只能唯一表示。 A.表达式 B.逻辑图 C.真值表 D.波形图 3、实现同一功能的Mealy型同步时序电路比Moore型同步时序电路所需要的( B )。 A. 状态数目更多 B. 状态数目更少 C. 触发器更多 D. 触发器更少 4、使用移位寄存器产生重复序列信号“1000001”,移位寄存器的级数至少为(D)。 A. 2 B. 3 C. 4 D.5 5、下列各逻辑函数式相等,其中无静态冒险现象的是(D)。 A. F=B’C’+AC+A’B B. F=A’C’+BC+AB’ C. F=A’C’+BC+AB’+A’B D. F=B’C’+AC+A’B+BC+AB’+A’C’

电工学2(试卷及答案)-第1套j

---○---○--- ---○---○--- 学 院 专业班级 学 号 姓 名 … ……… 评卷密封线 ……………… 密封线内不要答题,密封线外不准填写考生信息,违者考试成绩按0分处理 ……………… 评卷密封线 ………… 中南大学考试模拟试卷1 20 ~20 学年 学期 电工学II 课程 时间100分钟 32学时, 2 学分,闭卷,总分100分,占总评成绩60 % 题 号 一 二 三 四 五 六 七 八 九 十 合 计 得 分 评卷人 复查人 一、填空题(每空1分,共20分) 1. 常见的无源电路元件有 、 和 ;常见的有源电路元件是 和 。 2. 正弦交流电的三要素是 、 和 。 3. 普通二极管具有 导电性。 4. 集成运算放大器具有 和 两个输入端,相应的输入方式有 输入、 输入和 输入三种。 5. 在时间上和数值上均作连续变化的电信号称为 信号;在时间上和数值上离散的信号叫做 信号。 6. B A C B A F ++=)(= 7. 时序逻辑电路的输出不仅取决于 的状态,还与电路 的现态有关。 8. 下图所示是u A 、u B 两输入端的输入波形,输出波形F 为 门的输出波形。 得 分 评卷人 F u A t u B t

二、试求图所示电路中A 点的电位。(8分) 三、用戴维宁定理计算图中的电流I 。 (本题10分) 四、试将下图所示电路化简成最简形式。 (本题8分) 得 分 评卷人 得 分 评卷人 得 分 评卷人 Ω1Ω5Ω3Ω22A 10V +-I

---○---○--- ---○---○--- 学 院 专业班级 学 号 姓 名 … ……… 评卷密封线 ……………… 密封线内不要答题,密封线外不准填写考生信息,违者考试成绩按0分处理 ……………… 评卷密封线 ………… 五、电路如图所示,已知u i =5sin ωt (V),二极管导通电压U D =0.7V 。试画出u i 与u 0波形,并标出幅值(本题10分) 六、单管放大电路如图所示,Ω=k R B 400,Ω=k 5R C ,cc V =12V ,且电容21C ,C 足够大。晶体管的60=β,Ω=k 1r be 。试求:⑴计算该电路的静态工作点Q ;⑵画出微变等效电路,求电压放大倍数u A ?)/(i o U U ??=;⑶求解输入电阻i r 和输出电阻o r 。 (14分) 得 分 评卷人 得 分 评卷人 C R B R CC V +1C 2C +-i U ?+-o U ?

精选-数电试卷和答案

电子线路分析与实践2期末复习辅导 2010年10月 练习题 一、填空题 1.(11011)2 =(________)10 2.8421BCD 码的1000相当于十进制的数值 。 3.格雷码特点是任意两个相邻的代码中有_______位二进制数位不同。 4.逻辑函数的反演规则指出,对于任意一个函数F ,如果将式中所有的_________互换,_________互换,_________互换,就得到F 的反函数F 。 5.二极管的单向导电性是外加正向电压时 ,外加反向电压时 。 6.晶体三极管作开关应用时一般工作在输出特性曲线的 饱和 区和 截止 区。 7.TTL 三态门的输出有三种状态:高电平、低电平和 状态。 8. 集 电极开路门的英文缩写为 OC 门,工作时必须外加 和 。 9.一个2线-4线译码器,其输入端的数目与输出端数目相比较,后者较 。 10. 输出n 位代码的二进制编码器,一般有 __________个输入信号端。 11.全加器是指能实现两个加数和____________三数相加的算术运算逻辑电路。 12.时序逻辑电路的输出不仅与 当前输入状态 有关,而且与 输出的原始状态 有关。 13.与非门构成的基本RS 锁存器的特征方程是 S+ n Q R ,约束条件是 。 14.时序逻辑电路中,按照触发器的状态是否同时发生变化可分为 和 。 15.JK 触发器当J =K =________时,触发器Q n+1=Q n 。 16.用555定时器构成的多谐振荡器,若充放电回路中有电阻、电容,则该多谐振荡器形成的脉冲周期T ___0.7(R1+2R2)C ____。 17.A/D 转换需要经过 采样 、 保持 、 量化 和 编码 四个步骤。 18.根据D/A 转换器分辨率计算方法,4位D/A 转换器的分辨率为 6.7% 。 19.DAC 的转换精度包括 分辨率 和 转换误差 。 20.为使采样输出信号不失真地代表输入模拟信号,采样频率f s 和输入模拟信号的最高频率f i max 的关系是 。 21.在A/D 转换时,将一个时间上连续变化的模拟量转换为时间上离散的模拟量的过程称采样。 22.在A/D 转换中,用二进制码表示指定离散电平的过程称为 量化 。 23.CPLD 的含义是 。 二、选择题 1. 十进制数85转换为二进制数为( ) A .1001011 B .1010011 C .1100101 D .1010101 2. 二进制数11011转换为十进制数为( ) A .32 B .27 C .64 D .128 4. 8421BCD 码110011.001表示十进制为( ) A .33.2 B .51.0125 C .63.2 D .51.2 5.在下列一组数中,与2)111001(相等的数是( ) A .16)34( B .(65)8 C . 10 )57(

模电实验报告

模拟电子技术 实验报告 实验题目:放大电路的失真研究 学院:电子信息工程学院 专业: 姓名: 学号: 指导教师: 【2017年】

目录 一、实验目的与知识背景 (3) 1.1实验目的 (3) 1.2知识背景 (3) 二、实验内容及要求 (3) 2.1基本要求 (3) 2.2发挥部分 (4) 三、实验方案比较及论证 (5) 3.1理论分析电路的失真产生及消除 (5) 3.2具体电路设计及仿真 (8) 四、电路制作及测试 (12) 4.1正常放大、截止失真、饱和失真及双向失真 (12) 4.2交越失真 (13) 4.3非对称失真 (13) 五、失真研究思考题 (13) 六、感想与体会 (16) 6.1小组分工 (16) 6.2收获与体会 (16) 6.3对课程的建议 (17) 七、参考文献 (17)

一、实验目的与知识背景 1.1实验目的 1. 掌握失真放大电路的设计和解决电路的失真问题——针对工程问题,收集信息、查阅文献、分析现有技术的特点与局限性。提高系统地构思问题和解决问题的能力。 2. 掌握消除放大电路各种失真技术——依据解决方案,实现系统或模块,在设计实现环节上体现创造性。系统地归纳模拟电子技术中失真现象。 3. 具备通过现象分析电路结构特点——对设计系统进行功能和性能测试,进行必要的方案改进,提高改善电路的能力。 1.2知识背景 1.输出波形失真可发生在基本放大、功率放大和负反馈放大等放大电路中,输出波形失真有截止失真、饱和失真、双向失真、交越失真,以及输出产生的谐波失真和不对称失真等。 2.基本放大电路的研究、乙类功率放大器、负反馈消除不对称失真以及集成运放的研究与应用。 3.射极偏置电路、乙类、甲乙类功率放大电路和负反馈电路。 二、实验内容及要求 2.1基本要求 1.输入一标准正弦波,频率2kHz,幅度50mV,输出正弦波频率2kHz,幅度1V。

数字电路试卷标准答案

标准答案及评分标准 课程名称:数字电路 适用专业(班级): 课程归属:理工学科部 是否可携带(填写计算器、词典等):计算器 开卷、闭卷:闭卷 学科部主任: 出卷人: ―――――――――――――――――――――――――――――――――― 一.选择题(每小题2分,共20分) 1.一位8421BCD 码译码器的数据输入线与译码输出线的组合是 【 C 】 A .4:6 B.1:10 C.4:10 D.2:4 2.若输入变量A 、B 全为1时,输出F=1,则其输入与输出的关系是 【 B 】 A.异或 B.同或 C.或非 D.与或 3.在下列逻辑电路中,不是组合逻辑电路的是 【 D 】 A. 译码器 B. 加法器 C. 编码器 D.寄存器 4.一个8选一的数据选择器,其地址输入(选择控制输入)端的个数是 【 C 】 A.4 B.2 C.3 D.16 5.最小项ABCD 的逻辑相邻最小项是 【 A 】 A. ABCD B. ABCD C. ABCD D. ABCD 6.同步计数器和异步计数器比较,同步计数器的最显著优点是 【 A 】 A .工作速度高 B.触发器利用率高 C.电路简单 D.不受时钟CP 控制 7.一位8421BCD 码译码器的数据输入线与译码输出线的组合是 【 C 】 A .4:6 B.1:10 C.4:10 D.2:4 8.组合逻辑电路通常由【 】组合而成。 【 B 】 A.触发器 B.门电路 C.计数器 D.锁存器 9.8线—3线优先编码器的输入为I0—I7 ,当优先级别最高的I7有效时,其输出0 12Y Y Y ??的值是 【 C 】 A.111 B.010 C.000 D.101 10.逻辑表达式A +B C = 【 C 】 A.A+B B. A+C C.(A+B )(A+C ) D.B+C

电工学考试题目及参考答案 (2)

电工学考试题目及参考答案 一、选择题: 1. 电感L的单位是() A 法拉 B.亨利 C. 欧姆 D.瓦特 2. 基尔霍夫电流定律适用于() A. 回路 B. 节点 C. 回路或节点 D.假想回路或封闭合面 3. 电源有载工作中,增加电路的负载引起的结果是() A.电源端电压减小,电源电流减小 B. 电源端电压增大,电源电流减小 C. 电源端电压减小,电源电流增大 D. 电源端电压增大,电源电流增大 4. 关于电流的说法中,正确的是() A. 电流是标量,没有正负 B. 电流是标量,有正负 C. 电流是矢量,没有正负 D. 电流是矢量,有正负 5. 关于电源、负载和功率的说法中,正确的是() A. 电源一定吸收功率 B. 电源一定发出功率 C. 负载一定吸收功率 D. 电源和负载都可能吸收功率 6. 电容C的单位是() A.法拉 B.亨利 C.欧姆 D.瓦特 7. 负载获得最大功率的条件是:() A.负载电阻大于电源内阻 B.负载电阻等于电源内阻 C.负载电阻小于电源内阻 D.负载电阻大于、等于或小于电源内阻都可能 8. 当求解电路中每一条支路的电流时,采用何种方法比较简单() A. 支路法 B.节点法 C.回路法 D. 戴维宁定理 11. 应用叠加定理时,当电压源单独作用时,代替其他电流源用() A. 断路 B. 短路 C. 电阻 D. 导线 12. 下面的电路不属于动态电路的是() A.纯电阻电路 B.含储能元件的电路 C.RL电路 D.RC电路 14. 直流电源、开关S、电容C和灯泡串联电路,S闭合前C未储能,当开关S闭合后灯泡() A.立即亮并持续 B.始终不亮 C.由亮逐渐变为不亮 D.由不亮逐渐变亮 15. 关于RL电路的时间常数,下面说法正确的是() A.与R、L成正比 B.与R、L成反比 C.与R成反比,与L成正比 D.与R成正比,与L成反比 16. RC电路的时间常数 A.与R、C成正比 B.与R、C成反比 C.与R与反比,与C成正比 D.与R成正比,也C成正比 17. 电路的过渡过程的变化规律是按照() A.指数 B.对数 C.正弦 D.余弦 18. 动态电路工作的全过程是( ) A前稳态-过渡过程-换路-后稳态 B前稳态-换路-过渡过程-后稳态 C换路-前稳态-过渡过程-后稳态 D换路-前稳态-后稳态-过渡过程 19.如果正弦量的计时起点改变,也随之改变的是正弦量的() A.频率 B.角频率 C.相位D初相位 20. 正弦量的振幅值是指() A.峰峰值 B.最大值 C.有效值 D. 平均值 21. 电器铭牌上标注的功率值均是() A.有功功率 B.无功功率 C.视在功率 D.瞬时功率 25. 对称三相电源接星形对称负载,若线电压有效值为380V,三相视在功率为6600VA,则相电流有效值为() A.10A B.20A C.17.32A D.30A 26. RLC串联电路中,电路的性质取决于() A.电路的外加电压的大小 B.电路的连接形式 C.电路各元件参数和电源频率 D.电路的功率因数

(完整版)华南理工大学数字电子技术试卷(含答案)

诚信应考,考试作弊将带来严重后果! 华南理工大学期末考试 《数字电子技术》试卷A 注意事项:1. 考前请将密封线内填写清楚; 2. 所有答案请直接答在试卷上(或答题纸上); 3.考试形式: 闭卷; 。 题号一二三四总分 得分 评卷人 一. 单项选择题:(在每小题的备选答案中选出一个正确的答案,并将正确答案 10 题号 123456789 答案 1 A.10000000 B. 000100101000 C.100000000 D.100101000 2.已知函数F的卡诺图如图1-1, 试求其最简与 或表达式 3. 已知函数的反演式为,其 原函数为()。 A. B . C. D. 4.对于TTL数字集成电路来说,下列说法那个是错误的: (A)电源电压极性不得接反,其额定值为5V; (B)不使用的输入端接1; (C)输入端可串接电阻,但电阻值不应太大; (D)OC门输出端可以并接。 5.欲将正弦信号转换成与之频率相同的脉冲信号,应用 A.T,触发器 B.施密特触发器

C.A/D转换器 D.移位寄存器 6.下列A/D转换器中转换速度最快的是()。 A.并联比较型 B.双积分型 C.计数型 D.逐次渐近型 7. 一个含有32768个存储单元的ROM,有8个数据输出端,其地址输入端有()个。 A. 10 B. 11 C. 12 D. 8 8.如图1-2,在TTL门组成的电路中,与非门的输入电流为I iL≤–1mA?I iH≤20μA。G1输出低电平时输出电流的最大值为I OL(max)=10mA,输出高电平时最大输 出电流为I OH(max)=–0.4mA 。门G1的扇出系数是()。 A. 1 B. 4 C. 5 D. 10 9.十数制数2006.375转换为二进制数是: A. 11111010110.011 B. 1101011111.11 C. 11111010110.11 D. 1101011111.011 10. TTL或非门多余输入端的处理是: A. 悬空 B. 接高电平 C. 接低电平 D.接”1” 二.填空题(每小题2分,共20分) 1.CMOS传输门的静态功耗非常小,当输入信号的频率增加时,其功耗将______________。 2. 写出四种逻辑函数的表示方法: _______________________________________________________________; 3.逻辑电路中,高电平用1表示,低电平用0表示,则称为___逻辑; 4. 把JK触发器改成T触发器的方法是_____________。 5.组合逻辑电路是指电路的输出仅由当前的_____________决定。 6.5个地址输入端译码器,其译码输出信号最多应有_____________个。 7.输入信号的同时跳变引起输出端产生尖峰脉冲的现象叫做_____________。8.一片ROM有10根地址线,8根数据输出线,ROM共有________个存储单元。9.N个触发器组成的计数器最多可以组成_____________进制的计数器。 8.基本RS触发器的约束条件是_____________。 三.电路分析题(36分) 1.图3-1(a)所示电路, 移位寄存器原来的数据是,数据从Di顺序输入到移位寄存器,试问: (1) 在图3-1(b)所示输入波形作用下,在T1到T2期间,输出端X、Y的波形? (2) 该电路的逻辑功能?(12分)

模电实验教案实验

模电实验教案实验 -CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN

课程教案 课程名称:模拟电子技术实验 任课教师:何淑珍 所属院部:电气与信息工程学院 教学班级:自动化1301-02 教学时间:2014 —2015学年第二学期

湖南工学院课程基本信息

实验一单管共射放大电路的研究 一、本次实验主要内容 按要求连接实验电路,调试静态工作点,测量电压放大倍数、输入电阻、输出电阻,分析静态工作点对输出波形失真的影响。 二、教学目的与要求 学会放大器静态工作点的调试方法,分析静态工作点对放大器性能的影响;掌握放大器各性能指标及最大不失真输出电压的测试方法;熟悉常用电子仪器及模拟电路实验设备的使用。 三、教学重点难点 1、静态工作点调试; 2、输入电阻、输出电阻的测量。 四、教学方法和手段 课堂讲授、操作、讨论; 五、作业与习题布置 完成实验报告

实验一单管共射放大电路的研究(验证性) 1. 实验目的 (1)学会放大器静态工作点的调试方法,分析静态工作点对放大器性能的影响; (2)掌握放大器电压放大倍数、输入电阻、输出电阻及最大不失真输出电压的测试方法; (3)熟悉常用电子仪器及模拟电路实验设备的使用。 2. 实验设备与器材 实验所用设备与器材见表1.1。 3. 实验电路与说明 实验电路如图1.1所示,为电阻分压式工作点稳定单管放大器实验电路图。它的偏置电路采用R B1和R B2组成的分压电路,并在发射极中接有电阻R E,以稳定放大器的静态工作点。当在放大器的输入端加入输入信号u i后,在放大器的输出端便可得到一个与u i相位相反,幅值被放大了的输出信号u0,从而实现了电压放大。安装电路时,要注意电解电容极性、直流电源正负极和信号源的极性。

电工技术考试试题及答案

电工技术考试试题答案 一、选择题 1、两只额定电压相同的电阻,串联接在电路中,则阻值较大的电阻 (A)。 A、发热量较大 B、发热量较小 C、没有明显差别 2、万用表的转换开关是实现(A)。 A、各种测量种类及量程的开关 B、万用表电流接通的开关 C、接通被测物的测量开关 3、绝缘棒平时应(B)。 A、放置平稳 B、使他们不与地面和墙壁接触,以防受潮变形 C、放在墙角 4、绝缘手套的测验周期是(B)。 A、每年一次 B、六个月一次 C、五个月一次 5、绝缘靴的试验周期是(B)。 A、每年一次 B、六个月一次 C、三个月一次 6、在值班期间需要移开或越过遮栏时(C) A、必须有领导在场 B、必须先停电 C、必须有监护人在场 7、值班人员巡视高压设备(A)。 A、一般由二人进行 B、值班员可以干其它工作

C、若发现问题可以随时处理 8、倒闸操作票执行后,必须(B)。 A、保存至交接班 B、保存三个月 C、长时间保存 9、接受倒闸操作命令时(A)。 A、要有监护人和操作人在场,由监护人接受 B、只要监护人在场,操作人也可以接受 C、可由变电站(所)长接受 10、直流母线的正极相色漆规定为(C)电工/焊工。 A、蓝 B、白 C、赭 11、接地中线相色漆规定涂为(A)。 A、黑 B、紫 C、白 12、变电站(所)设备接头和线夹的最高允许温度为(A)。 A、85℃ B、90℃ C、95℃ 13、电流互感器的外皮最高允许温度为(B)。 A、60℃ B、75℃ C、80℃ 14、电力电缆不得过负荷运行,在事故情况下,10kV以下电缆只允许连续(C)运行。 A、1h过负荷35% B、1.5h过负荷20% C、2h过负荷15% 15、电力变压器的油起(A)作用。 A、绝缘和灭弧 B、绝缘和防锈 C、绝缘和散热 16、继电保护装置是由(B)组成 A、二次回路各元件 B、各种继电器

电工学试题及答案套电工部分

电工学练习题(A ) 一、单项选择题:在下列各题中,有四个备选答案,请将其中唯一正确的答案填入题干的括号中。(本大题共5小题,总计10分) 1、图示电路中, 若电压源U S =10 V, 电流源I S =1 A, 则( ) A. 电压源与电流源都产生功率 B. 电压源与电流源都吸收功率 C. 电压源产生功率, 电流源不一定 D. 电流源产生功率, 电压源不一定 2、电路如图所示, U S 为独立电压源, 若外电路不变, 仅电阻 R 变化时, 将会引起 ( ) A. 端电压U 的变化 B. 输出电流I 的变化 C. 电阻R 支路电流的变化 D. 上述三者同时变化 3、电路如图所示, 支路电流I AB 与支路电压U AB 分别应为( ) A. 05. A 与15. V B. 0 A 与1 V C. 0 A 与-1 V D. 1 A 与0 V 4、图示正弦交流电路中,已知R L C == ωω1, i t 13245=+?cos()ωA , i t 24245=-?cos()ωA , 则i 3为 ( )A. 5281cos(.)ωt -? A B. 5281cos(.)ωt +? A C. 52cos ωt A D. 7245cos()ωt +? A 5、可以通过改变电容来调节RLC 串联电路的谐振频率,若要使谐振频率增大一倍, 则电容应( ) A.大4倍 B.大2倍 C. 减至 2 1 D. 减至 4 1

二、填空题:(共20分)(要求写出计算过程) 1、电路如图所示,欲使电压源输出功率为零,则电阻R 为____Ω, 所吸收功率为______W 。 A 2、若图(a)的等效电路如图(b)所示, 则其中I S 为__________A, R S 为__________Ω。 3、 3、图示正弦交流电路中,已知&I R =∠-23 π A ,则&I L =____________A 三、非客观题 ( 本 大 题10分 ) 电路如图所示,应用KCL 与KVL 求电流I 、电压U 及元件X 吸收的功率。 四、非客观题 ( 本 大 题15分 ) 写出图示电路端口的电压电流关系式,并画出其等效电路及伏安特性曲线。(15分) 五、非客观题 ( 本 大 题10分 Ω

(完整版)数电试题及答案

通信 071~5 班 20 08 ~20 09 学年 第 二 学期 《数字电子技术基 础》 课试卷 试卷类型: A 卷 一、 单项选择题(每小题2分,共24分) 1、8421BCD 码01101001.01110001转换为十进制数是:( ) A :78.16 B :24.25 C :69.71 D :54.56 2、最简与或式的标准是:( ) A :表达式中乘积项最多,且每个乘积项的变量个数最多 B :表达式中乘积项最少,且每个乘积项的变量个数最多 C :表达式中乘积项最少,且每个乘积项的变量个数最少 D :表达式中乘积项最多,且每个乘积项的变量个数最多 3、用逻辑函数卡诺图化简中,四个相邻项可合并为一项,它能:( ) A :消去1个表现形式不同的变量,保留相同变量 B :消去2个表现形式不同的变量,保留相同变量 C :消去3个表现形式不同的变量,保留相同变量 表1 D :消去4个表现形式不同的变量,保留相同变量 4、已知真值表如表1所示,则其逻辑表达式为:( ) A :A ⊕B ⊕C B :AB + BC C :AB + BC D :ABC (A+B+C ) 5、函数F(A ,B ,C)=AB+BC+AC 的最小项表达式为:( ) A :F(A,B,C)=∑m (0,2,4) B :F(A,B,C)=∑m (3,5,6,7) C :F(A,B,C)=∑m (0,2,3,4) D :F(A,B,C)=∑m (2,4,6,7) 6、欲将一个移位寄存器中的二进制数乘以(32)10需要( )个移位脉冲。 A :32 B : 10 C :5 D : 6 7、已知74LS138译码器的输入三个使能端(E 1=1,E 2A =E 2B =0)时,地址码A 2A 1A 0=011,则输出Y 7 ~Y 0是:( ) A :11111101 B :10111111 C :11110111 D :11111111 8、要实现n 1n Q Q =+,JK 触发器的J 、K 取值应是:( ) A :J=0,K=0 B :J=0,K=1 C :J=1,K=0 D :J=1,K=1

模电实验报告

模拟电子电路课程设计报告书 题目名称:直流稳压电源 姓名:刘海东潘天德 班级:15电科2 学号:23 26 日期:2017.6.11

目录 绪论 (2) 一设计目的 (3) 二设计要求与指标 (3) 三理论分析 (4) 四器件选择及计算 (9) 五具体制作步骤 (12) 六测试方法 (13) 七问题及总结 (15) 八心得体会 (17) 绪论 直流稳压电源一般由电源变压器,整流滤波电路及稳压电路所组成。变压器把市电交流电压变为所需要的低压交流电。整流器把交流电变为直流电。经滤波后,稳压器再把不稳定的直流电压变为稳定的直流电压输出。本设计主要采用直流稳压构成集成稳压电路,通过变压,整流,滤波,稳压过程将220V交流电,变为稳定的+/- 5v直流电,并实现电压可在8-15V连续可调。电源在生活中是非常常见的一种电器,任何电子电路都离不开电源,就像我们下学期即将学到的单片机一样,需要5V的直流电源,没有电源就不能进行正常的工作,如果用干电池进行供电,则有供电功率低,持续供电能力差,成本高等缺点。而交流电在产生、电能输送等方面具有独特的优点,发电站、各市电网中的电能传输都是以交流电的形式进行输送,如果我们对市电提供的电压进行降压整流等,把交流电转换成直流电,以获得我们所

需要的电压。 一设计目的 1.学习基本理论在实践中综合运用的初步经验,掌握模拟电路设计的基本方法、设计步骤,培养综合设计与调试能力。 2.学会直流稳压电源的设计方法和性能指标测试方法。 3.培养实践技能,提高分析和解决实际问题的能力。 二设计要求与指标 2.1设计要求 (1)分析电路组成及工作原理; (2)单元电路设计计算; (3)采用分立元件电路; (4)画出完整电路图; (5)调试方法; (6)小结与讨论。 2.2设计指标 (1)输出电压:8~15V可调 (2)输出电流:I O=1A (3)输入电压:交流 220V+/-10%

数电试题及答案

通信071?5 班 20 08?20 09 学年第二学期 《数字电子技术基础》 课试卷试卷 类型:A ■卷 单项选择题(每小题2分,共24 分) 1、 8421BCD 码01101001.01110001转换为十进制数是: A : 78.16 B : 24.25 C : 2、 最简与或式的标准是: (c ) A:表达式中乘积项最多,且每个乘积项的变量个数最多 变量个数最多 C:表达式中乘积项最少,且每个乘积项的变量个数最少 变量个数最多 3、 用逻辑函数卡诺图化简中,四个相邻项可合并为一项 A :消去1个表现形式不同的变量,保留相同变量 B:消去2个表现形式不同的变量,保留相同变量 C :消去3个表现形式不同的变量,保留相同 D:消去4个表现形式不同的变量,保留相同变量 4、 已知真值表如表 1所示,则其逻辑表达式为: A: A ? B ? C B: AB + BC C: AB + BC D: ABC (A+B+C ) 5、 函数 F(A , A: F(A,B,C)= B: F(A,B,C)= C: F(A,B,C)= D: F(A,B,C)= B ,C)=AB+BC+AC 的最小项表达式为: E m E m E m E m (0, (3, (0, (2, 2, 5, 2, 4, 4) 6, 3, 6, 7) 4) 7) 6、 欲将一个移位寄存器中的二进制数乘以( A: 32 B : 10 7、 已知74LS138译码器的输入三个使能端( E 1=1, 是:(C ) A :::: (c 69.71 ,它能: 变量 32) 10需要 n 1 n = Q ,JK 触发器的J 、K 取值应是: B: J=0, K=1 (B ) B :集电极开路门 D : 54.56 B :表达式中乘积项最少,且每个乘积项的 D:表达式中乘积项最多,且每个乘积项的 (B ) (B ) ( C : _ E 2A =E 2B = 0 ) )个移位脉冲。 D : 6 _ _ A 2A 1A O =011,则输岀 丫厂?丫0 时,地址码 8、 要实现Q =Q A: J=0, K=0 9、 能够实现线与功能的是: A: TTL 与非门 10、 个四位串行数据,输入四位移位寄存器,时钟脉冲频率为 输岀。 A : 8ms B : 4ms 11、 表2所列真值表的逻辑功能所表示的逻辑器件是: A B C D (D ) C: J=1, K=0 D : J=1, K=1 C :三态逻辑门 1kHz ,经过 D : CMOS 逻辑门 B )可转换为4位并行数据 译码器 选择器 优先 编码器 比 较器 输入 I 7 I 6 I 5 I 4 I 3 I 2 I 1 12、 A: B: C: D: 图1所示为2个4位二进制数相加的串 11000 11001 10111 10101 接全力X 器逻辑电路图X 运算后 的 0 0 0 0 0 0 0 1 0 0 0 0 0 X 1 0 0 图 31 0 0 (A )

电工学试题及答案

电工学试题及答案

第 2 页 共 19 页 课程名称 电工学A(上) 考试日期 考生姓名 学号 专业或类别 题号 一 二 三 四 五 六 七 八 总分 累分人 签题 分 30 8 10 8 12 10 10 12 100 得分 考生注意事项:1、本试卷共 页,请查看试 卷中是否有缺页。 2、考试结束后,考生不得将试 卷、答题纸和草稿纸带出考场。 一、单项选择题:将下列各题中唯一正确的答案代码填入括号内(每小题2分) 得分 评卷 1、( C )已 知 图 1所示 电 路 中 的 U S =10 V , I S = 13 A 。电 阻 R 1 和 R 2 消 耗 的 功 率 由 ( )供 给 。 (a) 电 压 源 (b) 电 流 源 (c) 电 压 源 和 电 流 源 U U I R R S S S S 1 211Ω Ω . .. . +图1

2、( C )在图2中,N 是一线性无源网络。当 U 1 =1V,I 2 = 1A时,U 3 = 0V;当U 1 =10V,I 2 = 0A 时,U 3 =1V。则当U 1 = 0V,I 2 =10A时,U 3 = ()V A、 0 B、 1 C、-1 D、 3 图2 第 3 页共 19 页

福州大学 2007~2008学年第一学期考试A卷 第 4 页共 19 页

3、( D )在电感性负载两端并联一定值的电容,以提高功率因素,下列说法正确的是( )。 (A)减少负载的工作电流 (B) 减少负载的有功功率 (C)减少负载的无功功率 (D) 减少线路的功率损耗 4、( D )当三相交流发电机的三个绕组连接成 星形时,若线电压V t u BC )180sin(2380-=ω,则 相电压=C u ( )。 (a)V t )30sin(2220-ω (b) V t )30sin(2380-ω (c) V t )120sin(2380+ω (d )2202sin(30)t ω+o 5、( B )图3所示 正 弦 电 路 中,R X L ==10Ω , U U AB BC =, 且 U & 与 I & 同 相, 则 复 阻 抗 Z 为 ( )。 (a) ()55+j Ω (b) ()55-j Ω (c) 1045∠? Ω Z j A B C U R .c C L I .X + - 图3

数电期末试卷及答案(共4套)

XX大学信息院《数字电子技术基础》 期终考试试题(110分钟)(第一套) 一、填空题:(每空1分,共15分) 1.逻辑函数Y AB C =+的两种标准形式分别为()、 ()。 2.将2004个“1”异或起来得到的结果是()。 3.半导体存储器的结构主要包含三个部分,分别是()、()、()。 4.8位D/A转换器当输入数字量10000000为5v。若只有最低位为高电平,则输出电压为()v;当输入为10001000,则输出电压为()v。 5.就逐次逼近型和双积分型两种A/D转换器而言,()的抗干扰能力强,()的转换速度快。 6.由555定时器构成的三种电路中,()和()是脉冲的整形电路。7.与PAL相比,GAL器件有可编程的输出结构,它是通过对()进行编程设定其()的工作模式来实现的,而且由于采用了()的工艺结构,可以重复编程,使它的通用性很好,使用更为方便灵活。 二、根据要求作题:(共15分) 1.将逻辑函数P=AB+AC写成“与或非”表达式,并用“集电极开路与非门”来实现。 2.图1、2中电路均由CMOS门电路构成,写出P、Q 的表达式,并画出对应A、B、C的P、Q波形。 三、分析图3所示电路:(10分) 1)试写出8选1数据选择器的输出函数式; 2)画出A2、A1、A0从000~111连续变化时,Y的波形图; 3)说明电路的逻辑功能。

四、设计“一位十进制数”的四舍五入电路(采用8421BCD码)。要求只设定一个输出,并画出用最少“与非门”实现的逻辑电路图。(15分) 五、已知电路及CP、A的波形如图4(a) (b)所示,设触发器的初态均为“0”,试画出输出端B和C的波形。(8分) B C 六、用T触发器和异或门构成的某种电路如图5(a)所示,在示波器上观察到波形如图5(b)所示。试问该电路是如何连接的?请在原图上画出正确的连接图,并标明T的取值。 (6分) 七、图6所示是16*4位ROM和同步十六进制加法计数器74LS161组成的脉冲分频电路。ROM 中的数据见表1所示。试画出在CP信号连续作用下的D3、D2、D1、D0输出的电压波形,并说明它们和CP信号频率之比。(16分) 表1:

《电工学2-1》期末考试试卷 电工学下A答案

B A AB Y += =Y 一、填空题:(每空2分,共30分) 1.晶体三极管的输出特性曲线可分为 饱和 区、 放大 区和 截止 区等三个工作区。 2.工作在乙类状态的功率放大电路,在理想工作状态下,其效率最高可达78.5%。 3.放大电路中,若想要增加输入电阻,应引入串联负反馈;若想要减小输出电阻,应引入电压负反馈。 4.理想运算放大电路的开环电压放大倍数V A = ∞ ,输入电阻i r = ∞ 。 5.已知变压器二次侧电压值为10V ,若采用单相半波整流电路,则输出电压平均值O U = 4.5 V ;若采用单相桥式整流电路,则输出电压平均值O U = 9 V 。 6.(61.25)10=( 111101.01 )2=( 3D.4 )16。 7.D 触发器的特性方程为D Q n =+1。 8.一个半加器有 2 个输入端和 2 个输出端。 二、选择题: (每题2分,共12分) 1.某硅三极管三个电极的电位V e 、V b 和V c 分别为3V 、3.7V 和3.4V ,则该管工作在( A )状态。 A 、饱和 B 、截止 C 、放大 D 、损坏 2.放大电路的静态是指电路工作在( C )时的状态。 A 、输入幅值不变的交流信号 B 、输入频率不变的交流信号 C 、输入幅值为0的交流信号 D 、电路的电源电压Vcc 为0 3.图1所示电路引入的级间反馈为( C )负反馈。 A 、电压并联 B 、电流并联 C 、电压串联 D 、电流串联 4.下列电路中属于组合逻辑电路的是( C )电路。 A 、触发器 B 、寄存器 C 、译码器 D 、计数器 5.同步时序电路和异步时序电路比较,其差异在于后者( B )。 A 、没有触发器 B 、没有统一的时钟脉冲 C 、没有稳定状态 D 、输出与电路原来的状态有关 6.已知逻辑函数 ,其反函数 ( B ) 。 B A A +、 B A B A B +、 B A C +、 B A D +、 三、在如图2放大电路中,已知V CC =12V ,β=50,R b1=60K Ω,R b2=20K Ω,R C =4K Ω,R e1=100Ω,R e2=2.2K Ω,R L =4K Ω,试估算: (16分) ⑴静态工作点I B ,I C ,U CE 。 图1

模电实验心得体会

模电实验心得体会 模电实验心得体会 模电实验心得体会1 在这个学期中,我们一共完成了从常用电子仪器的适用到串联稳压电源等九个实验课题。具体的实验情况在实验报告中已经很清楚的反映了。在此,我想谈谈我的心得体会。 首先,我们在试验中面临着很多问题。实验仪器就是其中之一。实验室中的很多仪器(示波器、交流毫伏表等)确实是由于年代久远而不能正常工作。但我发现,很多同学在实验现象没出来的情况下就借口说是实验仪器的问题。其实不然。很多情况下,仪器没有调试好导致现象不明显或者与理论相差甚远。在做共射共集放到电路实验中,有与我粗心,没有加旁路电容,从而导致放大倍数很小。后经过几次检查,方恍然大悟。那次试验后,我做实验变得更加的耐心。在连接电路前,都会认真分析一下实验原理。然后根据实验指导书上的步骤一步一步的来做。果然,出现错误的几率小了很多。 其次,做实验要养成好的习惯。很多同学在做实验的时候态度很随便。没有注意诸如:连线之前检查导线是否导通、用三用表测电阻时不质疑短接调零、链接电路是带电操作等等。也许,在很多人看来这些都是小问题。但真正每一次都做到一丝不苟,养成良好的习惯的同学并不多。 最后,我想说的是实验的目的。刚开始,我认为实验是一项任

务。只要完成了就行。无非就是照着课本连连线、得出个已经计算好的结果就行了。但自从自己做功放后我改变了这种看法。在做功放的时候,虽然原理图都是被人提前设计好的。但是在做得时候总是会需要自己去调试、布线。有时候看似链接的很完美的电路。 可能会因为某个地方的虚焊而不能工作。这种情况非常锻炼你能力。在找错误的地方的时候你自然而然的明白了电路的原理。功放主要包括电源和放大两个部分。基本上我们所学的一些基础内容都包含在内。而且当完成一个自己独立完成的功放后,会有一种成就感。实验跟课本的理论相结合,在课本中学习,在实验中检验。在试验中发现,用课本知识去分析。兴趣就在这一个个的试验中激发了。 当然,我明白:大学的最终目的不是让我们去做一些诸如功放、摇摇棒之类的东西,而是锻炼我们去探索、去发现、去学习的能力。以可能做的某项东西很简单或者没有做成功。但那并不是失败,因为你已经学习到了许多。耐心并且细心的去做每一步,坚持严谨的态度做到最后。每一个人都是成功者。 模电实验心得体会2 在本学期的模电实验中一共学习并实践了六个实验项目,分别是:①器件特性仿真;②共射电路仿真;③常用仪器与元件;④三极管共射级放大电路;⑤基本运算电路;⑥音频功率放大电路。 实验中,我学到了PISPICE等仿真软件的使用与应用,示波器、信号发生器、毫伏表等仪器的使用方法,也见到了理论课上学过的三极管、运放等元件的实际模样,结合不同的电路图进行了实验。当学

《电工学2-1》期末考试试卷_电工学上A答案

.. 《电工学2-1》期末考试试卷(A )答题纸 题号 一 二 三 四 总分 得分 一.填空(每空2分,共24分) 1. 5V , -5V ,2. 2A 。3. 4Ω ,4. 220V , 0.02 s , -135° , 220V 。5. 1A 。6. 3000r/min , 2755r/min , 0.75Hz 。 二.选择(每题2分,共20分) 题号 1 2 3 4 5 6 7 8 9 10 答案 A D C C D A B B C A 三.分析计算题(共56分) **请各考生写清各题题号** 1.解: 根据戴维宁定理竟有源二端网络N 等效成 图(c )所示。则: 00(35)19U R V =++?= 解得:01R =Ω 在图(b )中,利用叠加原理,电压源单独作用时有 '1I A = 电流源单独作用时有 所以 '''12 133 I I I A =+=-= 答:电流中电流I 为2 3 A 。 2.解:101001000R U R I V ? ? ==?∠=∠o o 图7 (a) 图7(b) 0R E +- (c ) C R ? R I ? C I ? U ? I ? U C I ? R I ? ? I 45o

.. ()/1000/(10)1090C C I U jX j mA ?? =-=∠-=∠o o 1001045R C I I I mA ??? =+=∠+=o o 100sin u tV ω= 3解: 相电压220p U V == 相电流/220/1022p p I U Z A === 线电流22l p I I A == 功率因数cos cos 600.5?==o 有功功率3cos 322022cos607260p p P U I W ?=???=???=o 4. 解:用三要素法求解。 1 20(0)120 E L R i A A +=== 12 //20()520//5E L R R i A A ∞=== 12 //0.02120//5200 L R R A s τ= == 则有: 200200()[(0)()]5(15)54t L L L t t i t i i e e e A τ -+--=+-∞=+-=- 20020020 ()(54)10.8205t t i t e e A --=?-=-+ 5.(1)图10(a (2)额定电压为380/660V ,Δ/Y 若图10(b )为电动机的接线盒,在图10(b 图9 O 5 1 KM 图10(a ) W 2 U 2 V 2

相关文档
最新文档
