微管微缆技术与应用简介
微管微缆技术及应用简介
第一部分微管微缆技术
1.吹缆技术的发展
大家知道在干线光缆的安装过程中，光缆通过一定压强的气体吹入已经敷设完毕的硅芯管管道，完成光缆的敷设工序。这种施工技术在我国已经得到了普遍的应用，它改变了中国传统的人拉肩扛的施工方式，给传统的施工方法带来了一场技术革命。吹缆技术发展到今天，已经从单纯的吹光缆发展到吹微管，吹微缆、吹管缆的全新技术。
随着城市建设的发展，城区通信管道修建的空间越来越窄，管道建设的成本越来越高。因此，微管微缆技术的出现，不仅解决了城域网建设管道资源短缺的难题，还为基于XPON接入设备在OLT与ONU之间ODN光分配网的建设提供了全新的传输通道（它解决了从OLT到ONU之间管道建设和光缆安装的所有问题）。同时，微管微缆技术的出现，也为以长途硅芯管管道保护的干线光缆更新和扩容提供了可能。所以，微管微缆技术不仅适用于城域网的建设，也适用于长途干线网的建设，其发展前景十分广阔。
气吹微管微缆技术是传统的气吹光缆技术的一种科学延伸，其标准配件、缆、管、组合管等都将尺寸减小到使网络连接更便利、更灵
活、更多功能性。微管微缆技术能利用最少的初期投资使得对现有及将来的管道资源进行最大的利用和扩容。不仅如此，微管微缆技术适用围十分广泛，它可以用于地下通信管道、住宅小区、办公大楼、下水道、地铁、高等级公路、高铁等通信设施的敷设和安装。这种概念在过去的几年里已经在欧洲被成功地应用到FTTH和FTTB。由于系统的灵活性以及低成本的发展，这种技术从2003年至今在中国已被运用到长途干线, 城市环网, 接入小区、智慧城市等工程当中。

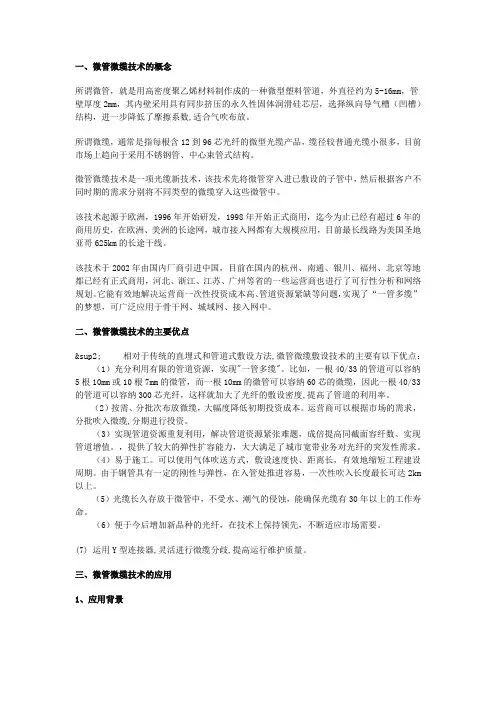

2 .微管微缆
微管是一种尺寸小(最大外径16.0mm)，重量轻、圆形的HDPE塑料管。
微管束是由一定数量的微管捆扎集合在一起形成的束状的微管，也叫集束管。
微缆是气吹微型光缆的简称，是指适合用气吹方法在微管中敷设、尺寸必须足够微小（直径围为3.0～10.5mm）的光缆，其适宜匹配气吹安装的微管外径围为7.0～16.0mm。
光纤单元是由一根或数根光纤（或光纤带）经过涂覆、固化后形成一体，必要时在涂覆层允许有少量非金属加强件，适合在微管中气吹敷设，尺寸足够小（直径在0.4 ～3.0mm ），适宜安装的气吹微管外径在3.5 ～8.0mm之间的微型光缆。
管缆是由一定数量的微管集合在一起、具有外护层、防潮层等制成的缆。
3 .微管微缆材质
微管是选用高密度或中密度聚乙烯材质，在制造过程中，当微管壁添加硅胶时，则称为硅芯塑料管（HDPE管）。硅芯塑料管能降低光缆穿放的阻力。在城市管道建设中一般都采用Φ110mm的PVC塑料管，PVC塑料管为聚氯乙烯材质。在管道微控顶管地段，一般选用低密度的聚乙烯（PE管）材料。
微缆是由同一类型的有涂覆层的二氧化硅光纤材质构成，它具有阻水和防潮性能，有特殊要求时还具备阻燃等性能。
微管材料：
4、微管微缆的技术参数
通常情况下微管是依附于大管或小管之，用以提高管道的利用率，使有限的管道资源得以充分的利用。而微缆则是利用微管的空间，使光纤更加便捷、更加灵活地得到运用。在城市接入网FTTH建设中，单根微管和光纤单元被普遍应用于住宅小区和办公大楼，因其体积小、重量轻、宜于施工而倍受欢迎。
微管微缆的色谱
微管的色谱应符合中国通信行业2006 YD/T 1460.3的规定，微缆的色谱应符合中国通信行业2006 YD/T 1460.4的规定。
2006 YD/T 1460即为《通信用气吹微型光纤及光纤单元》。当微管用色线识别时，其色线也必须满足2006 YD/T 1460.3的规定。
微管、微缆全色谱表：
管材
最多能容纳的子管或微缆举例备注
分类外/径(mm) 材料
微管
（9种规格）16.0/13.5 HDPE 最大Φ10.5微缆
微管置于小管道
中，或单独使用。
一般在壁模压一层
永久性固态润滑剂
作为衬层（例如硅
芯）
14.0/11.5 HDPE 最大Φ8.9微缆
12.0/10.0 HDPE 最大Φ7.8微缆
10.0/8.0 HDPE 最大Φ6.2微缆
8.0/6.0 HDPE
最大Φ4.6微缆，也可用于吹送光纤
单元
7.0/5.5 HDPE
最大Φ4.2微缆，也可用于吹送光纤
单元
5.0/3.5 HDPE 最大Φ2.7微缆
4.0/3.0 HDPE 最大Φ2.3微缆
3.5/2.5 HDPE 最大Φ1.9微缆
微管束和管缆规格有1、2、4、7、12、19、24孔等
一般置于小管道或
大管道中
小管是指外径在32~63mm之间的外保护管，其材质可以是高密度聚乙烯硅芯管、子母型波纹掕壁光缆导管、高密度聚乙烯塑料管等。
外保护管的制造长度一般在1~3km，其环境适应温度为
-40C°~+60C°。外保护管应能抵抗气吹安装过程中产生的压力及其变化，其全长横截面形状应圆整一致，表面应具有较低的摩擦系数。外保护管的结构尺寸、材质特性等应满足2006 YD/T 1460的技术规定。
当多根小管安装在大型管道用于气吹时，应有色谱的要求。
?微管
微管材料宜使用高密度或中密度聚乙烯，当有阻燃要求时，可使用其他适合的材料。微管的制造长度应不小于1km，微管的环境适应温度为-20C°~+60C°，其气闭性能在20C°常温下，能承受1.2Mpa的空气压力30分钟不漏气。
对于呈单根的微管应吹放在外保护管中使用，为保证施工中能从端面识别微管，微管应为全色谱。在能保证从端面识别的情况下，也可使用色条来加以区分。
?微管束和管缆
微管束是单根微管的集合体，管缆除集合单根微管外，还增加了外覆层和防潮层。当管缆满足机械性能要求，并有防潮措施时，可以单独使用，不需再放入外保护管。
?微缆
微缆一般由缆芯和护层两部分组成，微缆结构可分为全介质层绞试、中心束管式、中心钢管试等。光纤涂覆层为二氧化硅并带有全色普标注。允许有其他类似的结构形式，但其技术参数，光缆尺寸都应该满足2006 YD/T 1460的相关规定。
微缆护套材料宜使用高密度或中密度聚乙烯，当有阻燃要求时，可使用其他合适的材料，其环境适应温度在-40C°~+60C°，微缆的制造长度应不小于1km。
?光纤单元
光纤单元从结构上可分为由数根单光纤组成的光纤单元和由光纤带组成的光纤单元。光纤单元通常由2~12芯光纤组成，光纤带光纤单元宜使用2芯、4芯或6芯带组合制成。光纤单元与微缆在结构上的区别是前者提供的对光纤的保护较少。光纤单元的环境适应温度在-20C°~+60C°，制造长度应不小于1km。
?最小弯曲半径
在常温下，对外保护管、微管或全介质微缆，允许最小动态弯曲半径为外径的20倍，最小静态弯曲半径为外径的10倍。对中心钢管式微缆，允许最小动态弯曲半径为外径的30倍，最小静态弯曲半径为外径的15倍。对光纤单元，最小弯曲半径为外径的30倍。
?微管微缆埋深要求
5
使用寿命：微管微缆、微管束、管缆及光纤单元的预期使用寿命应至少为15年。在使用寿命，微缆和光纤单元应能吹进或吹出。微管在使用期，应能重复吹缆。
气吹管材性能：外观颜色均匀一致，外管壁平整光滑，无塌陷坑凹、孔洞、裂痕、气泡和杂质等缺陷。为充分发挥气吹系统的性能，气吹管材类产品应至少能承受12bar （1bar=100kpa）的空气压力，应具有较小的壁摩擦系数。其产品的机械性能、环境性能等都应该符合2006 YD/T 1460所规定的标准。
光纤光缆性能：微缆和光纤单元，无论是单模光纤还是多模光纤，其规格程式、结构特征、技术参数均应符合相关技术规所规定的指标。
安装性能：气吹系统的安装性能受微缆、光纤单元和微管的物理特性（包括尺寸、重量、硬度等）、气吹安装设备、压缩空气的流速、周围环境空气条件（如温度、湿度等）、路由形状和路由长度等因素的影响。但安装完成后，其微管微缆的技术参数应达到相关规定的要求。
使用性能：气吹微缆系统产品在整个设计寿命期的机械性能、光学传输性能、护套性能、环境性能应满足行业规定的要求。
6、微管微缆的连接
微管的连接通过各种不同方式不同尺寸的连接器件来实现，有直接、分歧等。而微缆和光纤单元的接头是在传统接头盒的基础上添加配件加以改装成为微缆接头盒。这种接头
方式适用于多种微缆结构，并能在架空、管道等环境中安装。实验证明，经过改装后的光缆接头盒，其性能指标、安装方式均能满足相关的规定，且能重复开启。
第二部分微管微缆的应用场景
1、微管微缆的应用场景
微管微缆以其特有的灵活性和多功能性，其应用围十分广泛，在干线建设中，它可以利用长途硅芯管管道吹入微管或微缆，既节省了建设成本又扩充了干线容量。在城域网的建设中，它可以利用有限的城市通信管道资源，占据很小的管道空间，输送大容量的环网光纤。在FTTH接入网中，它可以利用小区简易管道把光纤送入千家万户。在平安城市、智慧城市信息化的建设中，微管微缆技术更是发挥着巨大的作用。
2、气吹距离及其影响因素
气吹微管微缆有两种情况，一是在微管吹微缆，二是在小管吹微管。气吹距离与小管或微管承受的气压、所吹微缆的接触面、管道敷设的路径有关，接触面越大，摩擦力越大，气吹的距离越短。顺畅的管道路由气吹距离大于复杂的路况距离。通常气吹微缆的距离在1km以上，连续接力气吹的距离可达6km甚至更长。对于气吹单根微管，距离可达1.5km以上。对于气吹集束管，距离大于1km。
通过实验，气吹法安装所加载到光缆上的负荷要比其他方法（如机械牵引）低一个数量级，因而降低了安装的风险。
接力气吹法（模型）
空气压缩机
所谓接力气吹法，是采用多台吹
缆机通过接力气吹的方式将微缆
吹入指定的位置。每台吹缆机的
敷设长约 1-2km，敷设总长度可
达6km或更长。
