表面粗糙度设定规范
粗糙度设定规范
目录
1.粗糙度的定义-----------------------------------------------------------------2
2.内容-----------------------------------------------------------------------------2
4.1粗糙度介绍--------------------------------------------------------------2
4.1.1粗糙度产生的原因-------------------------------------------------2
4.1.2粗糙度的评价标准-------------------------------------------------3
4.1.3表面粗糙度代（符）号及其注法------------------------------6
4.2表面粗糙度的选用----------------------------------------------------11
4.2.1表面粗糙度的选用原则-----------------------------------------11
4.2.2表面粗糙度参数值的适用表面--------------------------------12
4.2.3轴和孔的表面粗糙度参数推荐值-----------------------------13
4.2.4各种常用加工方法可能达到的表面粗糙度-----------------14
4.2.5座椅常用部品粗糙度设定--------------------------------------15
4.3表面粗糙度的检测方法----------------------------------------------16
3.相关文件---------------------------------------------------------------------17
4.实施要求---------------------------------------------------------------------17
5.附件---------------------------------------------------------------------------17
3 定义
粗糙度：加工表面上具有的间距很小(小于1mm)的微小峰谷所形成的微观几何形状特征。
4.内容
4.1粗糙度介绍
4.1.1粗糙度产生的原因：
由于切削过程中的刀痕，切屑分离时的塑性变形，刀具与工件表面之间的摩擦以及工艺系统的高频振动等原因所形成。
4.1.2 粗糙度的评价标准：
4.1.2.1评定表面粗糙度的基本规定
实际轮廓：一个指定平面与实际表面相交所得的轮廓(实际表面指物体与周围介质分离的表面)。
取样长度：在X 轴方向判别被评定轮廓不规则特征的长度。 评定长度：用于评定被评定轮廓的X 轴方向上的长度(注：评定长度包含一个或几个取样长度)。
中线：具有几何形状并划分轮廓的基准线。 4.1.2.2表面粗糙度的评定参数

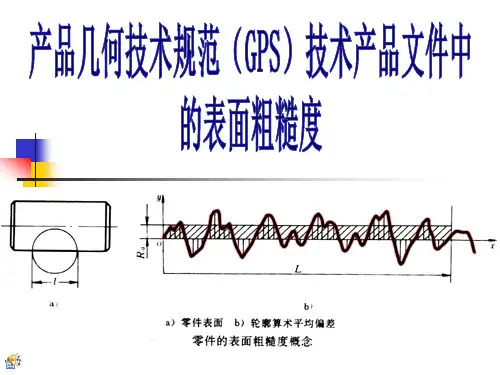

为了定量评定表面粗糙度轮廓，必须用参数及其数值来表示表面粗糙度轮廓的特征。包括：（1）微小峰、谷的幅度；（2） 间距的大小；通常采用下列幅度参数和间距参数: 轮廓算术平均偏差Ra
在一个取样长度内纵坐标Z(x)绝对值的算术平均值：
i
n
i a Z n R ∑==1
1
轮廓最大高度Rz
在取样长度内，最大轮廓高与最大轮廓谷深之和。
轮廓单元的平均宽度RSm
一个轮廓峰与相邻的轮廓谷的组合叫做轮廓单元。在取样长度lr 范围内，中线与各个轮廓单元相交线段的长度叫做轮廓单元的宽度，用符号Xsi 表示。
v
p z Z Z R +=
轮廓单元的平均宽度是指在一个取样长度lr 范围内所有轮廓单元的宽度Xsi 的平均值。
轮廓支承长度率Rmr(c)
在给定水平截面高度c 上轮廓的实体材料长度与评定长度的比率。
轮廓支承长度率Rmr(c) 与零件的实际轮廓形状有关，是反映零件表面耐磨性的指标。其他条件相同时，Rmr(c) 越大，支承面积越大，接触刚度越高，耐磨性能越好。轮廓水平截距c 为轮廓峰顶线与平行与它的截线之间的距离。可用μm 表示，也可用轮廓最大高度Rz 的百分数表示。
Rmr(c)数值用百分数表示。在给Rmr(c)值时， 必须同时给出轮廓水平截距c 。
si
m
i m X m RS ∑==1
1n
c i m
i l l
c Rmr )
(1
)(∑==
对于上述四种评定参数：
⒈与高度特性有关的评定参数是基本评定参数，通常只给出Ra
或Rz 及允许值：(1)参数Ra 的概念直观， Ra 值反映表面粗糙度轮廓特性的信息量大，且Ra 值用触针式轮廓仪测量比较容易，普遍采用。(2)对于极光滑的表面和粗糙表面，采用Rz 作为评定参数。
粗糙度在Ra 为0.025~6.3μm ， Rz 为0.1~25μm范围内，推荐优先选用Ra参数。
⒉与间距和形状特性有关的参数RSm或Rmr(c)是附加评定参数，
在有特殊要求时才选用。
4.1.3表面粗糙度代（符）号及其注法：

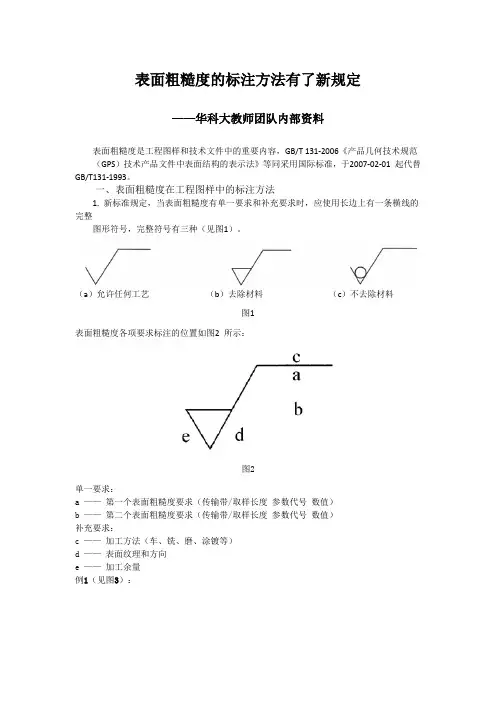

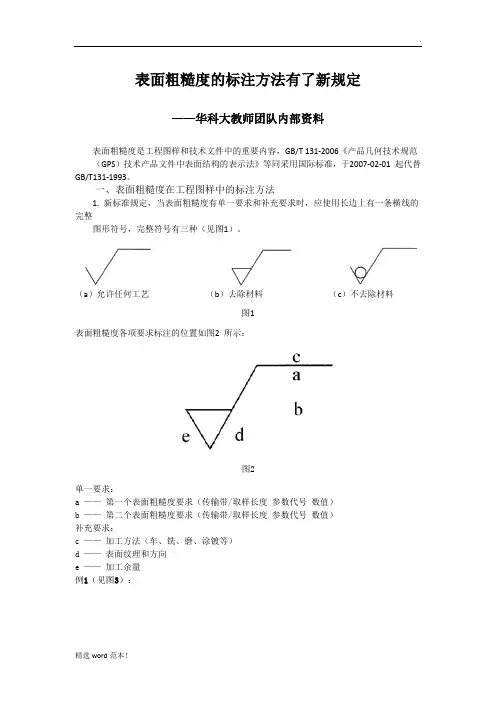

4.1.3.1 表面粗糙度的符号
4.1.3.2 表面粗糙度的代号
为了表示表面结构的要求，除了标注表面结构参数和数值外，必要时应标注补充要求，包括传输带、取样长度、加工工艺、表面纹理及方向、加工余量等。这些要求在图形符号中的注写位置：
位置a ──注写表面结构的单一要求（该要求不能省略）标注表面 结构参数代号、极限值和传输带或取样 长度； 位置a 和b(同时存在)──注写两个或多个表面结构要求； 在位置a 注写第一个表面结构要求，方法同a 。在位置b 注写第二个表面结构要求。如果要注写第三个或更多个 表面结构要求，图形符号应在垂直方向扩大，以空出足 够的空间。扩大图形符号时，a 和b 的位置随之上移。 位置c ──注写加工方法、表面处理、涂层或其他加工工艺要求等。 如车、磨、镀等加工表面；
位置d ──注写所要求的表面纹理和纹理的方向，如“=”、“X”、
“M”；
位置e──注写所要求的加工余量，以毫米为单位给出数值。
以下为表面粗糙度的单一要求标注示例：
①上限或下限的标注：表示双向极限时应标注上限符号“U”和下
限符号“L”。如果同一参数具有双向极限要求，在不引起歧义时，可省略“U”和“L” 的标注。若为单向下限值，则必需加注“L” 。
②传输带和取样长度的标注：传输带是指两个滤波器的截止波长
值之间的波长范围。长波滤波器的截止波长值就是取样长度ln。
传输带的标注时，短波在前，长波在后，并用连字号“—”
隔开。在某些情况下，传输带的标注中，只标一个滤波器，也应保留连字号“—”，来区别是短波还是长波。
③参数代号的标注：参数代号标注在传输带或取样长度后，它们
之间用“/”隔开。
④评定长度的标注：如果默认的评定长度时，可省略标注。如果
不等于5lr时,则应注出取样长度的个数。
⑤极限值判断规则和极限值的标注：极限值判断规则的标注如图
中所示上限为“16％规则”，下限为“最大规则”。为了避免误解，在参数代号和极限值之间插入一个空格。
?16%规则: 运用本规则时, 当被检表面测得的全部参数值中,
超过极限值的个数不多于总个数16%时, 该表面是合格的。
?最大规则: 运用本规则时, 被检的整个表面上测得的参数值一
个也不应超过给定的极限值。
(16%规则是所有表面结构要求标注的默认规则。即当参数代号后未标注写“max”字样时, 均默认为应用16%规则(例如Ra0.8) 。反之, 则应用最大规则( 例如Ramax0.8) )
4.1.3.3 Ra、Rz的参数值
国标GB/T1031-2009中，规定了Ra、Rz的参数值。
Ra参数值：
Rz参数值
4.1.3.4 表面粗糙度的标注示例
4.2表面粗糙度的选用
4.2.1表面粗糙度的选用原则：
（1）在满足零件表面使用功能的前提下，表面粗糙度的要求尽可能低，即尽量选用大的参数值（除Rmr(c)外），以减小加工难度，降低制造成本。
（2）在同一个零件上，非工作表面比工作表面的表面粗糙度值大。（3）受循环载荷的表面及容易引起应力集中的表面（如圆角、沟槽），表面粗糙度值要小。
（4)配合性质相同时，尺寸小的零件比尺寸大的表面粗糙度值小；
同一公差等级，小尺寸比大尺寸、轴比孔的表面粗糙度值要小。（5）运动速度高、单位压力大的摩擦表面比运动速度低、单位压力小的非摩擦表面的表面粗糙度值小。
（6）一般情况下，尺寸和表面形状要求精确程度高的表面，表面粗糙度值要小。
4.2.2表面粗糙度参数值的适用表面：
4.2.3 轴和孔的表面粗糙度参数推荐值
4.2.4 各种常用加工方法可能达到的表面粗糙度
注：对于钣金类的冲裁
在普通冲裁中，材料都是从模具刃口处产生裂纹而剪切分离，制件尺寸精度低（＜IT11），断面粗糙（Ra=12.5～6.3μm），不平直，断面有一定斜度，往往不能满足零件较高的技术要求，有时还需再进行多道后续的机械加工。
精密冲裁是使材料呈纯剪切的形式进行冲裁，是通过改进模具来提高精度和改善断面质量的，制件尺寸精度可达到IT6～ IT9，
断面粗糙度Ra=1.6～0.4μm，断面垂直度可达89°30′或更佳。
4.3表面粗糙度的检测方法
比较法
比较法是用已知其高度参数值的粗糙度样板与被测表面相比较，通过人的感官，亦可借助放大镜、显微镜来判断被测表面粗糙度的一种检测方法。
光切法
光切法是利用“光切原理”来测量零件表面粗糙度的方法。光切
显微镜（又称双管显微镜）就是应用这一原理设计而成的。
光切显微镜
干涉法
干涉法是利用光波干涉原理测量表面粗糙度的一种方法。
干涉显微镜
针描法
针描法又称触针法，是一种接触测量表面粗糙度的方法。电动轮廓仪（又称表面粗糙度检查仪）就是利用针描法来测量表面粗糙度。
电动轮廓仪
5 相关文件
GB／T1031-2009产品几何技术规范(GPS)表面结构轮廓法表面粗
糙度参数及其数值
GB/T131-2006 产品几何技术规范(GPS)技术产品文件中表面结构
的表示法
GB/T131-2006产品几何技术规范(GPS)_表面结构_轮廓法_评定
表面结构的规则和方法
GB/T3505-2009产品几何技术规范(GPS)_表面结构_轮廓法_术
语、定义及表面结构参数
