形位公差100个问与答a
形状和位置公差100个问与答
1.目前我国的“形状和位置公差”国家标准有哪些主要内容答：有GB/T1182-96 形状和位置公差通则、定义、符号和图样表示法；
GB/T4249-96 公差原则；
GB/T13319-03 几何公差位置度公差注法；
GB/T16671-96 形状和位置公差最大实体要求、最小实体要求和可逆要求；
GB/T16892-97 形状和位置公差非刚性零件注法；形状和位置误差如何产生答：由于加工过程中工件在机床上的定位误差、刀具与工件的相对运动不正确、夹紧力和切削力引起的工件变形、工件的内应力的释放等原因，完工工件会产生各种形状和位置误差。
3.形状和位置误差对什么产生影响
答：各种形状和位置误差都将会对零件的装配和使用性能产生不同程度的影响。
因此机械类零件的几何精度，除了必须规定适当的尺寸公差和表面粗糙度要求以外，还须对零件规定合理的形状和位置公差。形位公差研究对象是什么
答：形位公差研究对象就是要素，即点、线、面。
5.什么称为要素
答：要素是指零件上的特征部分：点、线、面。
答：零件加工后实际存在的要素（存在误差）。实际要素是按规定方法，由在实际要素上测量有限个点得到的实际要素的近似替代要素（测得实际要素）来体现的。
每个实际要素由于测量方法不同，可以有若干个替代要素。测量误差越小，测得实际要素越
接近实际要素。什么称为理想要素
答：理论正确的要素（无误差）。
在技术制图中我们画出的要素为理想要素。理想轮廓要素用实线（可见）或虚线（不可见）表示；理想中心要素用点划线表示。什么称为轮廓（实有）要素答：零件表面上的点、线或面。见图 1 的圆锥面、圆柱面、圆台面、球面和素线。
9．什么称为中心（导出）要素
答：由一个或几个轮廓（组成）要素得到的中心点（圆心或球心）、中心线（轴线）或中心面。见图 1 的轴线和球心。10．什么称为被测要素答：图样上给出了形位公差要求的要素，为测量的对象。
11．什么称为基准要素答：零件上用来建立基准并实际起基准作用的实际要素（如一条边、一个表面或一个孔）。12．被测要素在图样上如何表示答：被测要素在图样上一般通过带箭头的指引线与形位公差框格相连；基准要素在图样上用基准符号表示。注意：基准要素工基准。
13．什么称为单一要素答：具有形状公差要求的要素。
14．什么称为关联要素答：与其它要素具有功能关系的要素。
15．什么称为功能关系答：功能关系是指要素间某种确定的方向和位置关系，如垂直、平行、同轴、对称等。也即具有位置公差要求的要素。
16．什么称为尺寸要素答：由一定大小的线性尺寸或角度尺寸确定的几何形状。尺寸要素可以是圆柱形、球形或两平行对应面等。
17．什么称为非尺寸要素答：没有大小尺寸的几何形状。非尺寸要素可以是表面、素线。
18．何谓形位公差各项目的符号答：见表1
表1
形位公差各项目的符号 形状公差 位置公差
项目
符号
项 目
符号
平行度
II
直线度
疋
垂直度 丄
向
平面度
Q
倾斜度
圆度
疋
同轴度
0|
对称度
圆柱度
位
用
位置度
线轮廓度
跳 动
圆跳动
面轮廓度」 n
全跳动 夕
19 .何谓基准代号 答：见图2
20 ?何谓其他有关符号 答：见表2
其他有关符号 符号 意义
最大实体状态
延伸公差带
:t 写如】写母昭益舟写
（劎用 F. I. L M. D
回同（细实幾〕 直径二肛牢高
痙箋〔鈿宴錢I
11騒
21.形位公差框格如何绘制
答：见图3
公差框格应水平或垂直绘制，其线型为细实线。公差框格分为两格或多格，框格内从左到右填写的内容：
第一格为形位公差符号；第二格为形位公差值和有关符号；第三格及以后为基准代号字母和有关符号。（h为图样中采用字体的高度）
形位公差符号的线型宽度为b/2?b （b为粗实线宽），但跳动符号的箭头外的线是细实线。
22.在直线度中，在给定平面内的公差带定义是什么答：公差带是距离为公差值t的两平行直线之间的区域。
23.在直线度中，在给定方向上的公差带定义是什么
答：当给定一个方向时，公差带是距离为公差值t的两平行平面之间的区域；当给定互相垂直的两
个方向时，公差带是正截面尺寸为公差值t l X t 2的四棱柱内的区域。
24.在直线度中，在任意方向上的公差带定义是什么
答：公差带是直径为公差值t的圆柱面内的区域。
25.直线度如何应用（举例1）答：见图4
圆柱表面上任一素线必须位于轴向平面内，距离为公差值的两平等直线之间。
26.直线度如何应用（举例2）
答：见图5
圆柱表面上任一素线在任意100长度内必须位于轴向平面内，距离为公差值的两平等直线之间。
27.直线度如何应用（举例3）
答：见图6
1—1O
棱线必须位于箭头所示方向，距离为公差值的平行平面内。
28.直线度如何应用（举例4）
答：见图7
棱线必须位于水平方向距离为公差值，垂直方向距离为公差值的四棱柱内。
29.直线度如何应用（举例5）答：见图8
1
0d圆柱体的轴线必须位于直径为公差值的圆柱面内。
30.直线度如何应用（举例6）
答：见图9
整个零件的轴线必须位于直径为公差值的圆柱面内。
31 .平面度公差带定义是什么
答：公差带是距离为公差值t的两平行平面之间的区域。
32.平面度如何应用（举例1）
答：见图10
0 1
图10
上表面必须修正于距离为公差值的两平行平面内。
33.平面度如何应用（举例2）
答：见图11
表面上任意100X 100的范围，必须位于距离为公差值的两平行平面内。
34.圆度公差带定义是什么
答：公差带是在同一正截面上半径差为公差值t的两同心圆之间的区域。
35. 圆度如何应用（举例1） 答：见图12
圆柱面必须位于半径差值的两同轴圆柱面之间。 38?线轮廓度公差带定义是什么 答：公差带是包络一系列直径为公差值
t 的圆的两包络线之间的区域，诸圆圆心应位于理想轮廓线
相对基准有位置要求时，其理想轮廓线系指相对基准为理想位置的理想轮廓线。 39.线轮廓度如何应用（举例1） 答：见图14
在平行于正投影面的任一截面上，实际轮廓线必须位于包络一系列直径为公差值，且圆心在 理想轮廓线上的圆的两包线之间。
40.面轮廓度公差带定义是什么 答：公差带是包络一系列直径为公差值 t 的球的两包络面间的区域， 诸球球心应位于理想轮廓面上。
注：当被测轮廓面相对基准有位置要求时，其理想轮廓面系指相对于基准为理想位置的理论
O 0.02 0.02
图12 36. 答: 37. 在垂直于轴线的任一正截面上, 圆柱度公差带定义是什么 该圆必须位于半径差为公差值的两同心圆之间。 公差带是半径差值t 的两同轴圆柱面之间的区域。 圆柱度如何应用（举例1） 答: 见图13 o
o
图13
图14
C.04
形位公差100个问与答a
形状和位置公差100个问与答 1.目前我国的“形状和位置公差”国家标准有哪些主要内容答：有GB/T1182-96 形状和位置公差通则、定义、符号和图样表示法； GB/T4249-96 公差原则； GB/T13319-03 几何公差位置度公差注法； GB/T16671-96 形状和位置公差最大实体要求、最小实体要求和可逆要求； GB/T16892-97 形状和位置公差非刚性零件注法；形状和位置误差如何产生答：由于加工过程中工件在机床上的定位误差、刀具与工件的相对运动不正确、夹紧力和切削力引起的工件变形、工件的内应力的释放等原因，完工工件会产生各种形状和位置误差。 3.形状和位置误差对什么产生影响 答：各种形状和位置误差都将会对零件的装配和使用性能产生不同程度的影响。 因此机械类零件的几何精度，除了必须规定适当的尺寸公差和表面粗糙度要求以外，还须对零件规定合理的形状和位置公差。形位公差研究对象是什么 答：形位公差研究对象就是要素，即点、线、面。 5.什么称为要素 答：要素是指零件上的特征部分：点、线、面。 答：零件加工后实际存在的要素（存在误差）。实际要素是按规定方法，由在实际要素上测量有限个点得到的实际要素的近似替代要素（测得实际要素）来体现的。 每个实际要素由于测量方法不同，可以有若干个替代要素。测量误差越小，测得实际要素越 接近实际要素。什么称为理想要素 答：理论正确的要素（无误差）。
在技术制图中我们画出的要素为理想要素。理想轮廓要素用实线（可见）或虚线（不可见）表示；理想中心要素用点划线表示。什么称为轮廓（实有）要素答：零件表面上的点、线或面。见图 1 的圆锥面、圆柱面、圆台面、球面和素线。 9．什么称为中心（导出）要素 答：由一个或几个轮廓（组成）要素得到的中心点（圆心或球心）、中心线（轴线）或中心面。见图 1 的轴线和球心。10．什么称为被测要素答：图样上给出了形位公差要求的要素，为测量的对象。 11．什么称为基准要素答：零件上用来建立基准并实际起基准作用的实际要素（如一条边、一个表面或一个孔）。12．被测要素在图样上如何表示答：被测要素在图样上一般通过带箭头的指引线与形位公差框格相连；基准要素在图样上用基准符号表示。注意：基准要素工基准。 13．什么称为单一要素答：具有形状公差要求的要素。 14．什么称为关联要素答：与其它要素具有功能关系的要素。 15．什么称为功能关系答：功能关系是指要素间某种确定的方向和位置关系，如垂直、平行、同轴、对称等。也即具有位置公差要求的要素。 16．什么称为尺寸要素答：由一定大小的线性尺寸或角度尺寸确定的几何形状。尺寸要素可以是圆柱形、球形或两平行对应面等。 17．什么称为非尺寸要素答：没有大小尺寸的几何形状。非尺寸要素可以是表面、素线。 18．何谓形位公差各项目的符号答：见表1 表1
几何公差知识点问答
几何公差知识点问答 1、几何公差的研究对象是什么，如何分类，各自的含义是什么？ 几何公差的研究对象是零件的几何要素，它是构成零件几何特征的点、线、面的统称。其分类及含义如下： （1）理想要素和实际要素 具有几何学意义的要素称为理想要素。零件上实际存在的要素称为实际要素，通常都以测得要素代替实际要素。 （2）被测要素和基准要素 在零件设计图样上给出了形状或（和）位置公差的要素称为被测要素。用来确定被测要素的方向或（和）位置的要素，称为基准要素。 （3）单一要素和关联要素 给出了形状公差的要素称为单一要素。给出了位置公差的要素称为关联要素。 （4）轮廓要素和中心要素 由一个或几个表面形成的要素，称为轮廓要素。对称轮廓要素的中心点、中心线、中心面或回转表面的轴线，称为中心要素。 2、形状公差有哪些，各自的含义是什么，如何标注？ 形状公差有直线度、平面度、圆度和圆柱度。其含义和标注如下： 1）直线度 注意几种直线度公差在图样上标注的方式。 2）平面度 平面度公差带只有一种，即由两个平行平面组成的区域，该区域的宽度即为要求的公差值。 3）圆度 在圆度公差的标注中，箭头方向应垂直于轴线或指向圆心。 4）圆柱度 由于圆柱度误差包含了轴剖面和横剖面两个方面的误差，所以它在数值上要比圆度公差为大。圆柱度的公差带是两同轴圆柱面间的区域，该两同轴圆柱面间的径向距离即为公差值。 3、定向公差有哪些，各自的含义是什么，如何标注？ 定向公差有平行度、垂直度和倾斜度。其含义和标注如下： 1）平行度 对平行度误差而言，被测要素可以是直线或平面，基准要素也可以是直线或平面，所以实际组成平行度的类型较多。 2）垂直度 垂直度和平行度一样，也属定向公差，所以在分析上这两种情况十分相似。垂直度的被测和基准要素也有直线和平面两种。 3）倾斜度 倾斜度也是定向公差。由于倾斜的角度是随具体零件而定的，所以在倾斜度的标注中，总需用将要求倾斜的角度作为理论正确角度标注出，这是它的特点。 4、定位公差有哪些，各自的含义是什么，如何标注？ 定位公差有同轴度、对称度、位置度、圆跳动和全跳动。其含义和标注如下： 1）同轴度 同轴度是定位公差，理论正确位置即为基准轴线。由于被测轴线对基准轴线的不同点可能在空间各个方向上出现，故其公差带为一以基准轴线为轴线的圆柱体，公差值为该圆柱体的直径，在公差值前总加注符号“Φ”。 2）对称度
形位公差标准(GB1184-80)
形位公差标准（GB1184-80） 机械制造中形位误差与圆柱面的尺寸误差一样，是不可避免的。因此就要考虑，哪些切削表面应加以较严格的控制，并在图样上注出其极限数值。这是由零件在机器上的位置、功用和装配精度要求来决定的。 零件上圆柱表面的形状误差，在间隙配合中会使间隙分布不均匀，接触不良，从而降低配合精度，加快磨损，减短使用寿命；在过盈配合中，则会使配合各处的过盈量大小不一，影响连接强度。 零件表面的位置误差，除影响配合以外，还影响机器的装配精度及工作时的运动精度。 1、形位公差等级和数值的选用原则 在GB1184-80中，除位置度用计算得出外，对形位公差规定了12个等级，其中，9~12级的数值较大，可以不再图样上一一标注，而对选定的等级在图样中加以说明。 对于需要在图样中加以较严格控制的形位公差值，应根据零件的功能要求，考虑加工的经济性和零件的结构、刚性等因素选定，并需注意下列情况。 1）在同一要素上给出的形状公差值应小于位置公差值。 2）圆柱表面的形状公差值（轴线的直线度除外），一般情况下，应小于其尺寸公差值。 3）平行度公差值应小于其相应的距离公差值。 4）对于下列情况，考虑到加工难易程度和其他参数的影响，在满足零件的功能要求下，适当降低1~1级选用。 A．细长比较大的轴和孔； B．孔相对于轴； C．距离较大的轴或孔； D．宽度较大（一般大于1/2长度）的零件表面；
E．线对线和线对面相对于面对面的平行度及垂直度。 2、形状公差标准 直线度、平面度
圆度、圆柱度
3、位置公差标准 平行度、垂直度、倾斜度
同轴度、对称度、圆跳动和全跳动
形位公差分类标注的国家标准
箱引找— 形位公差符号一 泵准代号 —形住公差数值 形位公差的分类、项目、符号 国家标准规定的形状公差的特征项目分为形状公差和位置公差两大类，共 14个，它 们的名称和符号如下表所示 类 分 号 符 目 项 ffi 特 号 符 度 直 - 位萱公整 度 行 ■7 〃 ME 面 ￥ 口 苜 丄 度 斜 傾 ◎ 度 对 二 > A Q 跳 圆 7 00 05 A 1
h为图中字高
单一姜宣 枪廓度 ￡7 岂.亠 置 轮JS --------- 面轮罩度 皐一要隶 世关聆聲 案 有或无 特征頊目 适用要素 有无基旌 平行度 丄 有 诫料度 L 同轴虞 ◎ 位置度 有感无 凰跳动 / 全跳动 y 育 形位公差的定义 直线度-所有点都在一条直线上的情况，公差由两条平行线形成的区域来指定 平面度-表面上所有的点都在一个平面上，公差由两个平行平面形成的区域来表示 圆 度-表面上所有点都在圆周上。公差由两个同心圆限制的区域来指定 圆柱度-旋转表面上的所有点都与公共轴等距。圆柱公差制定了两个同心圆柱所形成的公 差区域，此旋转表面必须在此区域中。 轮廓度-控制不规则的表面、线条、弧形或普通位面的定义公差方式。轮廓可适用于单个 线条元件或者零件的整个表面。轮廓公差指定了沿着实际轮廓的唯一边界 倾斜度-表面与轴处于指定角度的情况（与数据平面或轴的角度不是90度）。公差区域是由 两个平行平面定义的，这两个平行平面与数据平面或轴成指定的基本角度。 公菱甘征项目 直钱度 a 公羞 定向 11 § 定位
形位公差和符号
第九章 公差配合与量测 研读重点 1. 了解尺寸公差与配合之观念与符号 2. 了解表面粗糙度、几何公差之意义 3. 各种量测之方法及量具规格 4. 认识质量管理之观念及作法 一、 尺寸与公差 1. 名词解释 (1). 公称尺寸：工作图上表示零件（机件）外形标注之数值，称之公称尺寸。 (2). 实测尺寸：零件经制造完成后，经测量而得之尺寸称之。 (3). 极限尺寸：零件制造时允许之最大尺寸与最小尺寸。 (4). 公 差：零件制造时允许尺寸有一定差异，即最大尺寸与最小尺寸之差。 2. 公差种类：可分为尺寸公差、形状公差、位置公差 (1). 尺寸公差 a. 单向公差 b. 双向公差 c. 一般公差 图上标示之尺寸72±0.1㎜ 公称尺寸：72㎜。 实测尺寸：经加工完毕量测为72.06㎜。 极限尺寸：最大极限尺寸72.1㎜，最小极限尺寸71.9㎜。 公 差：0.2㎜。72.1-71.9＝0.2㎜ 单向公差： 双向公差：72±0.1 一般公差：74±0.3
(2).形状公差 a.真直度：符号〝—〞 b.真平面：符号 c.真圆度：符号○ d.圆柱度：符号 (3).位置公差 a.平行度：符号 b.垂直度：符号⊥ c.倾斜度：符号∠ d. 3.公差等级：依据CNS标准500㎜以下分为18级，IT01、0、1～18，共20级。其用途如下： (1).IT01～IT4：用于规具公差或高精密度公差。如块规、量规等 (2).IT5～IT10：用于一般配合公差。如一般机械各配合件公差。 (3).IT11～IT18：用于非配合公差。如桥梁、钢结构、板料、圆杆料等制造。 CNS标准公差表格内数字单位μｍ，1μｍ＝0.001㎜
形位公差的包容原则(材料相关)
1996《形状和位置公差》国家标准对形位公差与尺寸公差的相关性要求规定了五种，即：独立原则、包容要求（包容原则）、最大实体要求（最大实体原则）、最小实体要求和可逆要求。 公差原则的选用跟行业无关。 独立原则一般用于非配合零件，或对形状和位置要求严格，而对尺寸精度要求相对较低的场合。如印刷机的滚筒，尺寸精度要求不高，但对圆柱度要求高，以保证印刷清晰，因而给出了圆柱度公差，而其尺寸公差则按未注公差处理。 包容要求主要用于机器零件上的配合性质要求较严格的配合表面。如回转轴的轴颈、滑动套筒和孔、滑块和滑块槽等。 最大实体要求常用于对零件配合性质要求不严，但要求顺利保证零件可装配性的场合。 最小实体要求常用于保证零件的最小壁厚，以保证必要的强度要求的场合。 可逆要求只用于被测要素，不用于基准要素。 转] 形位公差的包容原则 (2010-03-05 10:42:26) 转载 分类：机械专业学习 标签： 形位公差 包容原则 最大实体原则 杂谈 1996《形状和位置公差》国家标准对形位公差与尺寸公差的相关性要求规定了五种，即：独立原则、包容要求（包容原则）、最大实体要求（最大实体原则）、最小实体要求和可逆要求。 公差原则的选用跟行业无关。 独立原则一般用于非配合零件，或对形状和位置要求严格，而对尺寸精度要求相对较低的场合。如印刷机的滚筒，尺寸精度要求不高，但对圆柱度要求高，以保证印刷清晰，因而给出了圆柱度公差，而其尺寸公差则按未注公差处理。 包容要求主要用于机器零件上的配合性质要求较严格的配合表面。如回转轴的轴颈、滑动套筒和孔、滑块和滑块槽等。 最大实体要求常用于对零件配合性质要求不严，但要求顺利保证零件可装配性的场合。
形位公差习题3
形位公差 1、根据下图中形位公差的标注，回答下列问题 ①该标注的形位公差项目名称是，被测要素是。 ②该零件采用的公差原则为；该原则遵循的边界尺寸为。 ③内孔的最大实体尺寸为，此时允许的直线度公差为； 最小实体尺寸为，此时允许的直线度公差为； ○4当孔的实际尺寸为φ20.025mm，直线度误差为0.035mm 时，工件（是、否）合格？为什么？ 2、写出下列形位公差的符号（14种形位公差项目名称和符号） 3、根据下面图中形位公差的标注，回答下列问题： ○1外圆的最大实体尺寸为； ○2内孔的最大实体尺寸为； ○3零件采用的公差原则是，当外圆 尺寸取最大实际尺寸时，同轴度公差为。 4、习题4-6 二、名词解释 公差、互换性、表面粗糙度、公差原则、尺寸链 三、标注 1、P121 4-14 2、改正图1中各项形位公差标注上的错误，将正确的形位公差标注到图2上，（不得改变形位公差项目 3、将下列技术要求标注在图上 1. Φ20h6轴轴线的直线度公差0.01 mm; 2. 外圆锥面对Φ20h6轴线的斜向圆跳动公差0.03 mm； 3. 外圆锥面素线的直线度公差0.01 mm
4. 外圆锥面的圆度公差0.015 mm； 5. Φ20h6轴素线的直线度公差0.02 mm; 1.合理的确定与正确进行是保证产品质量，实现互换性生产的两个必不可少的前提和 手段 2.表面粗糙度值越，则零件表面越光滑。 3.一个完整的测量包括__________、_________、___________、___________四要素。 4.测量误差按其性质可分为、和。 5.尺寸链具有和两个特性。 6.尺寸链计算的主要目的是进行计算和计算。 7.由于包括了圆柱度误差和同轴度误差，当不大于给定的圆柱度公差值时，可以肯定 圆柱度误差不会超差。 8.对于轴类零件，公差检测方便，故应优先采用。

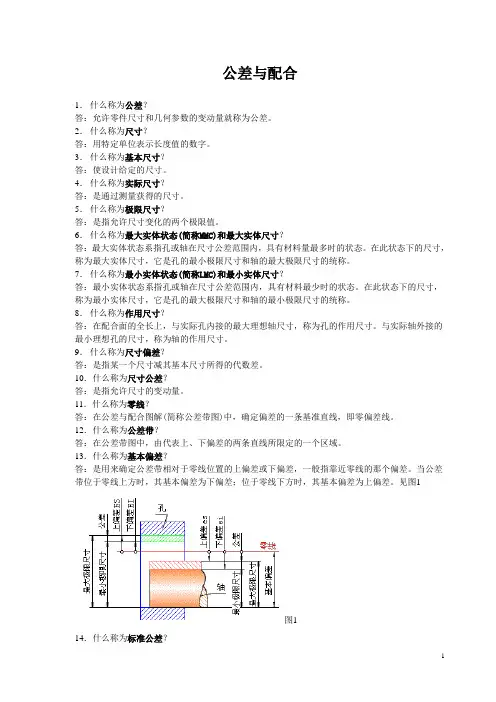

公差与配合100个问与答
