半导体二极管基础知识测试题
2020秋季电子技术基础第一次月考 半导体二极管基础知识测试题 （满分100分，时间：1.5小时） 一、填空题（每题2分，第19题1分，共37分） 1、根据导电能力来衡量,自然界的物质可以分为 、 和 。 2、导电性能介于导体和绝缘体之间的物质是 。 3、半导体具有 特性、 特性和 特性。 4、二极管P 区的引出端叫 极或 极, N 区的引出端叫 极或 极。 5、按二极管所用的材料不同可分为 和 两类;二极管按用途分,有 二极管、 二极管、 二极管、 二极管、 二极管、 二极管和 二极管等。 6、二极管的正向接法是 接电源的正极, 接电源的负极;反向接法则相反。 7、硅二极管导通时的正向管压降约为 V,锗二极管导通时的管压降约为 V 。 8、二极管最主要的特性是 ，它是指:PN 结正偏时呈 状态,正向电阻 很(小,大),正向电流很 (小,大); PN 结反偏时呈 状态,反向电阻很 (小,大),反向电流很 (小,大)。 9、二极管是用一个PN 结制成的半导体器件,它的最基本的性质是 硅 管的死区电压和正向压降比锗管的 ,而反向饱和电流比锗管的 得
多。
10、硅二极管的死区电压约为 V 。
11、使用二极管时,应考虑的主要参数是 、 。
12、电路中流过二极管的正向电流过大,二极管将会 ；如果加在二极管两端的反向电压过高，二极管将会 。
13、2CW 是 材料的 二极管; 2AP 是 材料的 二极管; 2DZ 是 材料的 二极管; 2AK 是 材料的 二极管。
14、有一锗二极管正反向电阻均接近于零,表明该二极管已 ;有一硅二极管正、反向电阻均接近于无穷大,表明二极管已 。
15、在相同的反向电压作用下,硅二极管的反向饱和电流常 于锗二极管的反向饱和电流,所以硅二极管的热稳定性较 。
16、发光二极管将 信号转换成 信号;光电二极管将 信 号转换成 信号,其中 是作为显示器件用的。
17、PN 结正偏时, P 区接电源的 极, N 区接电源的 极; PN 结反偏时, P 区接电源的 极, N 区接电源的 极
18、PN 结具有 特性,即加正向电压时, PN 结 ，加反向电压时，PN 结 。
19、PN 结正向偏置时,应该是P 区的电位比N 区的电位

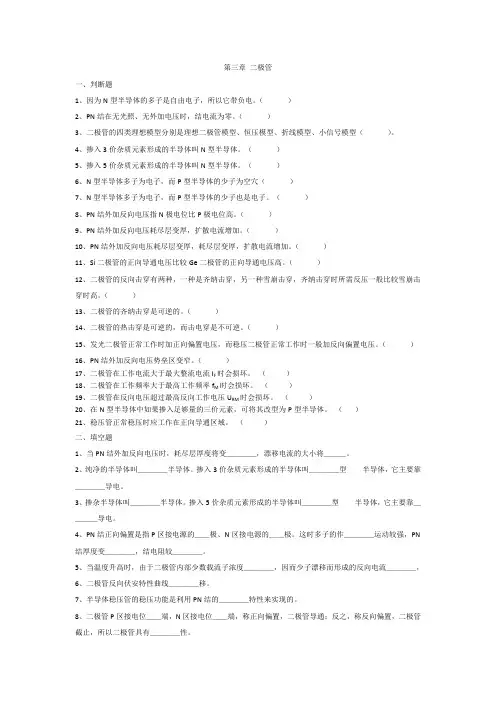

二、判断题(正确的在括号内打“√”,错误的打“×"，每题1分共18分)
1、半导体随温度的升高,电阻会增大。 （ ）
2、N 型半导体又称为空穴型半导体。 （ ）
3、PN 结正向偏置时电阻小,反向偏置时电阻大。 （ ）
4、二极管是线性元件。 （ ）
5、一般来说,硅二极管的死区电压小于锗二极管的死区电压。 （ ）
6、不论是哪种类型的半导体二极管,其正向电压都为0.3V 左右。 （ ）
7、二极管具有单向导电性。 （ ）
8、二极管的反向饱和电流越大,二极管的质量越好。 （ ）
9、二极管加正向电压时一定导通。 （ ）
10、二极管加反向电压时一定截止。 （ ）
11、有两个电极的元件都叫二极管。 （ ）
12、二极管一旦反向击穿就一定损坏。 （ ）
13、当反向电压小于反向击穿电压时,二极管的反向电流很小;当反向电压大于反向击穿电压时,其反向电流迅速增加。 （ ）
14、用数字万用表测试二极管时,显示"000",说明该二极管内部开路。（ ）
15、光电二极管和发光二极管使用时都应接反向电压。 （ ）
16、光电二极管可以作为电路通断和指示用。 （ ）
17、发光二极管可以接收可见光。 （ ）
18、当增大变容二极管两端的反向电压时,结电容减小。 （ ）
三、选择题（将正确答案的序号填入括号中，每题1.5分，共45分）
1、当加在硅二极管两端的正向电压从0开始逐渐增加时,硅二极管（ ）
A.立即导通
B.到0.3 V 才开始导通
C.超过死区电压时才开始导通
D.不导通
2、把电动势为1.5 V 的干电池的正极直接接到一个硅二极管的正极,负极直接接到硅二极管的负极,则该管（ ） A.基本正常 B.击穿 C.烧坏 D.电流为零
3、当硅二极管加上0.4 V 正向电压时,该二极管相当于（ ） A.很小的电阻 B.很大的电阻 C ．短路 D.电阻
4、加在硅二极管上的正向电压大于死区电压,其两端电压为（ ） A.随所加电压增加而变大 B. 0.7 V 左右 C.随所加电压增加而减小 D. 0.3 V 左右
5、在电路中测得某二极管正负极电位分别为3V 与10v,判断二极管应是（ ） A.正偏 B. 反偏 C.零偏 D.损坏
6、硅二极管加正向电压（ ） A.立即导通 B.超过0.3 V 导通 C.超过0.7 V 导通 D.超过死区电压导通
7、用万用表直流电压挡分别测出VI, V2和V3正极与负极对地的电位如图所示, VI, v2和v3的偏置状态为（ ） A. V1, v2和V3均正偏 B. V1反備, v2和V3正偏 C. V1, v2反偏, V з ЕЕ D. V1、v2和v3均反偏
8、某二极管反向击穿电压为150 V,则其最高反向工作电压（ ） A.约等于150 V B.略大于150V C.等于75V D.等于300 V
9、下列（ ）不是二极管的主要参数。
A.电流放大倍数
B.最大整流电流
C.最高反向工作电压 D ．反向电流
10、PN 结的最大特点是具有（ ）
A.导电性
B.绝缘性
C.单向导电性
D.负阻性
11、半导体受光照,导电性能（ ）
A.增强
B.减弱
C.不变
D.不一定
12、最常用的半导体材料是（ ）
A.铜
B.硅
C.铝
D.锗
13、当外界温度升高时，半导体的导电能力（ ）
A.不变
B.显著增加 C ． 增加 D.先减小后增加
14、PN 结正向偏置时（ ）
A. P 区接电源正极,N 区接电源负极
B. N 区接电源正极, P 区接电源负极
C.电源极性可以任意调换
D.不接电源
15. PN结的主要特性为（）
A.正向导电特性 C.反向击穿特性
B.单向导电性D.可控的单向导电特性
16、当环境温度升高时,二极管的反向电流将（）
A.增大
B.减小
C.不变
D.先大后小
17、用于整流的二极管型号是（）
A.2AP9
B.2CW14C
C.2CZ52B
D.2CK84A
18、2AP9表示（）
A. N型材料整流管
B. N型材料稳压管
C.N型材料普通管
D. N型材料开关管
19、判断二极管的极性用万用表的（）挡。
A.直流电压
B.直流电流
C.交流电流
D.欧姆
20、测量小功率二极管的好坏时,一般把万用表欧姆挡拨到（）
A. RX 100
B. RX1K C . RX1 D. RX10 K
21、用万用表R×100挡来测试二极管,其中（）说明管子是好的。
A.正、反向电阻都为零
B.正、反向电阻都为无穷大
C.正向电阻为几百欧,反向电阻为几百千欧
D.反向电阻为几百欧,正向电阻为几百欧
22、用万用表的电阻挡判断小功率二极管管脚极性时,应选用（）挡.
A. RX1 B . RX100 C. RX1k D. RX10
23、在测量二极管正向电阻时,若用两手把管脚捏紧,电阻值将会（）
A.变大
B.变小
C.不变化
D.不能确定
24、二极管正反向电阻相差（）
A.越小越好
B.越大越好
C.无差别最好
D.无要求
25、用数字式万用表测试二极管时,显示0.550~0.700 v,则该二极管（）
A.是锗管B．短路 C. 开路 D.是硅管
26、用万用表不同的电阻挡测量一个正常二极管的正向电阻,测量结果（）
A.相同В. 不同 C.可能相同也可能不同 D.以上都不正确
27、变容二极管工作时应（）
A.加反向电压
B.加正向电压
C.加正向电压或反向电压
D.不加电压
28、发光二极管工作时,应（）
A.加正向电压
B.加反向电压
C.加正向电压或反向电压
D.不加电压
29、变容二极管常用在（）电路中。
A.高频B．低频 C.直流 D.所有
30、交通信号灯采用的是（）
A.发光二极管
B.光电二极管
C.变容二极管
D.稳压二极管
