详细的继电保护基础知识讲解

?一次系统是指由发电机、送电线路、变压器、断路器等发电、输电、变电、配电等设备组成的系统。一次系统是供电系统的主体，是用电负荷的载体，

高电压或大电流是一次系统的主要特点。正确选择一次系统的结构方案、线

缆和电气设备并正确施工，是保证供电系统正常运行的基础。

?二次配电系统是由继电保护、安全自动控制、系统通讯、调度自动化、DCS自动控制系统等组成的系统。二次系统是电力系统不可缺少的重要组成

部分，它是实现人与一次系统的联系监视、控制，使一次系统能安全经济地

运行。

?继电保护装置必须具有正确区分被保护元件是处于正常运行状态还是发生了故障，是保护区内故障还是区外故障的功能。保护装置要实现这一功能，

需要根据电力系统发生故障前后电气物理量变化的特征为基础来构成。

?电力系统发生故障后，工频电气量变化的主要特征是：

?（1）电流增大。短路时故障点与电源之间的电气设备和输电线路上的电流将由负荷电流增大至大大超过负荷电流。

电力系统继电保护基本知识

电力系统继电保护董双桥 2005年9月

第一部分电力系统继电保护的基本知识电力系统：由发电电厂中的电气部分，变电站，输配电线路，用电设备等组成的统一体：它包括发电机、变压器、线路、用电设备以及相应的通信，安全自动装置，继电保护，调调自动化设备等。电力系统运行有如下特点： 1、电能的生产，输送和使用必须同时进行。 2、与生产及人们的生活密切相关。 3、暂态进程非常短，一个正常运行的系统可能在几分钟，甚致几秒钟内瓦解。电力系统继电保护的作用。电力系统在运行中，可能由于以下原因，发生故障或不正常工作状态。 1、外部原因：雷击，大风，地震造成的倒杆，绝缘子污秽造成污闪，线路覆冰造成冰闪。 2、内部原因：设备绝缘损坏，老化。 3、系统中运行人员误操作。电力系统故障的类型： 1、单相接地故障D（1） 2、两相接地故障D（1.1） 3、两相短路故障D（2） 4、三相短路故障D（3） 5 线路断线故障以上故障单独发生为简单故障。在不同地点同时发生两个或以上称为复故障。电力系统短路故障的后果： 1、短路电流在短路点引起电弧烧坏电气设备。 2、造成部分地区电压下降。 3、使系统电气设备，通过短路电流造成热效应和电动力。 4、电力系统稳定性被破坏，可能引起振荡，甚至鲜列。不正常工作状态有：电力系统中电气设备的正常工作遭到破坏，但未发展成故障。不正常工作状态有： 1）电力设备过负荷，如：发电机，变压器线路过负荷。 2）电力系统过电压。 3）电力系统振荡。

4）电力系统低频，低压。电力系统事故：电力系统中，故障和不正常工作状态均可能引起系统事故，即系统全部或部分设备正常运行遭到破坏，对用户非计划停电、少送电、电能质量达不到标准（频率，电压，波形）、设备损坏等。继电保护的作用，就检测电力系统中各电气设备的故障和不正常工作状态的信息，并作相应处理。继电保护的基本任务： 1）将故障设备从运行系统中切除，保证系统中非故障设备正常运行。 2）发生告警信号通知运行值班人员，系统不正常工作状态已发生或自动调整使系统恢复正常工作状态。电力系统对继电保护的基本要求（四性） 1）选择性：电力系统故障时，使停电范围最小的切除故障的方式 2）快速性：电力系统故障对设备、人身、系统稳定的影响与故障的持续时间密切相关，故障持续时间越长，设备损坏越严重；对系统影响也越大。因此，要求继电保护快速的切除故障。电力系统对继电保护快速性的要求与电网的电压等级有关。 35kV及以下保护动作时间工段60-80ms 110kV 工段40-60ms 220kV 高频保护20-40ms 500kV 20-40ms 快速切除故障，可提高重合闸成功率，提高线路的输送容量。 3）灵敏性：继电保护装置在它的保护范围内发生故障和不正常工作状态的反应能力（各种运行方式，最大运行方式，最小运行方式），故障时通人保护装置的故障量与保护装置的整定值之比，称为保护装置的灵敏度。 4）可靠性： ①保护范围内发生故障时，保护装置可靠动作切除故障,不拒动。 ②保护范围外发生故障和正常运行时，保护可靠闭锁,不误动。在保护四性中：重要的是可靠性，关键是选择性，灵敏性按规程要求,快速性按系统要求。

变电站继电保护培训

变电站、继电保护基础知识培训资料二零一二二月

第一章变电站基础知识 1. 电力系统概述： 1.1 电力系统定义：电力系统是电能生产、变换、输送、分配、消费的各种设备按照一定的技术和经济要求有机组成的一个统一系统的总称。简言之，电力系统是由发电机、变压器、输电线路、用电设备组成的网络，它包括通过电的或机械的方式连接在网络中的所有设备。 1.2 电力系统的构成动力系统是由锅炉（反应堆）、汽轮机（水轮机）、发电机等生产电能的设备，变压器、输电线路等变换、输送、分配电能的设备，电动机、电热电炉、家用电器、照明等各种消耗电能的设备以及测量、保护、控制乃至能量管理系统所组成的统一整体。煤

1.3电力系统的电压等级 1.3.1 额定电压等级我国国家标准规定的部分标准电压（额定电压）如下表： T +5% -5% 通常取线路始末电压的算术平均值作为用电设备以及电力网的额定电压。由于用电设备的允许电压偏移为±5%，而延线路的电压降落一般为10%，这就要求线路始端电压为额定值的105%，以保证末端电压不低于95%。发电机往往接于线路始端，因此发电机的额定电压为线路的105%。通常，6.3KV 多用于50MW 及以下的发电机；10.5KV

用于25~100MW的发电机；13.8KV用于125MW的汽轮发电机和72.5MW 的水轮发电机；15.75KV用于200MW的汽轮发电机和225MW的水轮发电机；18KV用于300MW的汽轮发电机。变压器的一次额定电压：升压变压器一般与发电机直接相连，故与发电机相同，见表中有“*”降压变压器相当于用电设备，故与线路相同。变压器的二次额定电压：考虑到变压器内部的电压降落一般为5%，故比线路高5%~10%。只有漏抗很小的、二次测线路较短和电压特别高的变压器，采用5%。习惯上把1KV以上的电气设备称为高压设备反之为低压设备。 1.3.2 电压等级的使用范围： 500、330、220KV多半用于大电力系统的主干线；110KV既用于中小电力系统的主干线，也用于大电力系统的二次网络；35、10KV既用于大城市或大工业企业内部网络，也广泛用于农村网络。大功率电动机用3、6、10KV，小功率电动机用220、380V；照明用220、380V。 1.4电力系统中性点的运行方式 1.4.1 中性点非直接接地系统小电流接地系统，也称小接地短路电流系统。供电可靠性高，但对绝缘水平要求高。电压等级较高的系统，绝缘费用在设备总价格中占相当大比重，故多用于60KV级以下的系统。

电力系统继电保护基础学习知识原理

与发电机型式和冷却方式有关的A参数，随着发电机机组容量的增大而： A. 成周期性变化； B. 恒定不变； C. 逐步减小； D. 逐步增大；回答错误!正确答案：C 正常、过激运行的发电机失磁后，机端测量阻抗的变化轨迹应该是 A. 从第Ⅰ象限到第Ⅳ象限 B. 从第Ⅰ象限到第Ⅲ象限 C. 从第Ⅰ象限到第Ⅱ象限 D. 从第Ⅳ象限到第Ⅱ象限回答错误!正确答案：A 闭锁式方向纵联保护中，闭锁信号是： A. 由短路功率为正的一侧发出的 B. 由短路功率为负的一侧发出的

C. 只在负半周发信 D. 只在正半周发信回答错误!正确答案：B 对自动重合闸前加速而言，下列叙述哪个是不正确的： A. 保护第一次切除故障可能有选择性 B. 保护第一次动作可能有延时 C. 保护第二次切除故障一定有选择性 D. 保护第二次动作可能有延时回答错误!正确答案：B 距离Ⅲ段的灵敏度校验中应采用。 A. 最大分支系数 B. 过激分支系数 C. 最小分支系数 D. 正常分支系数回答错误!正确答案：A

在不需要动作时保护不误动，保护范围内发生应该动作的故障时不拒动的特性是指保护的。 A. 可靠性 B. 速动性 C. 灵敏性 D. 选择性回答错误!正确答案：A 汽轮发电机失磁后是否继续运行主要取决于下列哪个因素？ A. 系统的运行方式； B. 发电机自身的状态； C. 系统的无功储备； D. 负荷需求；回答错误!正确答案：C 自动重合闸后加速一般适用于下列哪种情况？ A. 110kV及以上电压等级线路； B. 35kV及以下电压等级线路；

C. 系统发生永久性故障； D. 系统发生瞬时性故障；回答错误!正确答案：A 纵联电流相差动保护中，保护装置本身的最大角度误差是多少度？ A. 0.06 B. 22 C. 15 D. 7 回答错误!正确答案：C 故障切除时间等于： A. 保护装置和断路器动作时间的总和 B. 保护的固有动作时间 C. 保护的整定时间 D. 断路器的动作时间回答错误!正确答案：A

电气继电保护管理规定(新编版)

电气继电保护管理规定(新编版) Safety management is an important part of enterprise production management. The object is the state management and control of all people, objects and environments in production. ( 安全管理 ) 单位：______________________ 姓名：______________________ 日期：______________________ 编号：AQ-SN-0398

电气继电保护管理规定(新编版) 第一章总则第一条为规范大庆石化公司电力系统继电保护工作，加强技术监督，提高继电保护与安全自动装置的管理水平，保障电网安全运行、保护电气设备，依据国家相关法律、法规和专业技术规程、标准，制定本规定。第二条本规定适用于大庆石化公司电气继电保护及安全自动装置、在线电气仪表的管理。第三条本规定是大庆石化公司电气继电保护及在线仪表管理的基本要求，各单位在电气继电保护及安全自动装置、在线电气仪表的选型、设计、购置、安装、验收、使用、修理、改造、更新和报废等全过程管理中，必须严格执行本规定。

第二章管理职责第四条大庆石化公司电力系统继电保护专业实行统一领导，分级管理，在公司、二级单位和基层单位设置相应的继电保护专业管理岗位。第五条公司电气管理处作为继电保护管理的职能部门，对公司电网内继电保护实行专业管理，对承接网内电气设备继电保护调试的单位进行技术监督管理。第六条二级单位主管部门及基层单位分别设专（兼）职继电保护技术人员，负责本单位继电保护管理工作。电气副总工程师为二级单位继电保护专业总负责人，运行主管领导是基层单位继电保护专业主管领导。第七条矿区服务事业部也应设置相应的继电保护专业管理岗位，配备继电保护人员负责本单位继电保护管理工作，专业上接受公司电气管理处的技术指导。第八条继电保护专业管理岗位人员至少应了解掌握： 1．被保护电力设备的有关参数和保护设备的功能及型号规格、

继电保护人员培训策划书

继电保护人员培训策划书一、培训项目的目的随着安徽电网综合自动化水平的不断提高，对继电保护人员的专业水平和业务能力都有了更高、更新的要求。继电保护人员必须不断掌握新知识和新技术，全面提高分析和处理电网事故的能力，为安徽电网安全、稳定运行保驾护航。二、培训对象：安徽省电力公司继电保护人员三、培训目标继电保护人员的培训首先要根据安徽电网继电保护装置的实际配置情况，其次要考虑安徽省电力系统继电保护人员的实际水平，同时还要紧跟继电保护技术的发展新动态。通过培训，力求使学员的理论知识得到大幅度地更新，操作技能得到进一步地提高，保护装置缺陷排除的能力和电网事故分析与处理能力得到提高。四、培训总学时：49 学时（7 天）五、培训方式与方法 1、培训形式：现场与脱产 2、培训方法： 1）实际操作； 2）现场讲解； 3）典型事故案例分析； 4）《保护与自动化》新技术专题讲座；

5）继电保护疑难问题的专题研讨。六、培训考核与评估 1、考试与考核： ①实际操作考核实际操作考核时间为60min，满分70分。 ②事故案例分析报告根据本人撰写的事故案例分析报告质量和答辩来综合评分。满分30分。 2、执行评估级别：二级评估七、培训模块及核心内容继电保护人员培训项目采用模块化培训模式，模块有选修和必修两类，既有实际的技能操作培训，又有高水平的专题研讨，根据学员知识与能力的水平来安排合适的模块。为了提高培训质量，邀请省公司专家讲解与分析典型案例，同时还邀请高校教授开展专题讲座。各模块具体内容如下表

八、参考教材： 1、微机保护培训教材拟申请自编 2、单片机与网络技术培训教材拟申请自编 3、安徽省典型事故分析报告汇总与现场专家合作编写远动自动化培训项目策划书、简要介绍开展此培训项目的目的、意义

继电保护知识点总结

电力系统中常见的故障类型和不正常运行状态故障：短路(最常见也最危险)；断线；两者同时发生不正常：过负荷；功率缺额而引起的频率降低；发电机突然甩负荷而产生的过电压；振荡继电保护在电力系统发生故障或不正常运行时的基本任务和作用。迅速切除故障，减小停电时间和停电范围指示不正常状态，并予以控制继电保护的基本原理利用电力系统正常运行与发生故障或不正常运行状态时，各种物理量的差别来判断故障或异常，并通过断路器将故障切除或者发出告警信号继电保护装置的三个组成部分。测量部分：给出“是”、“非”、“大于”等逻辑信号判断保护是否启动逻辑部分：常用逻辑回路有“或”、“与”、“否”、“延时起动”等，确定断路器跳闸或发出信号执行部分保护的四性选择性：保护装置动作时仅将故障元件从电力系统中切除，使停电范围尽量减少速动性：继电保护装置应尽可能快的断开故障元件。灵敏性：继电保护装置应尽可能快的断开故障元件。故障的切除时间等于保护装置和断路器动作时间之和可靠性：在保护装置规定的保护范围内发生了它应该反映的故障时，保护装置应可靠地动作（即不拒动，称信赖性）而在不属于该保护装置动作的其他情况下，则不应该动作（即不误动，称安全性）。主保护、后备保护保护：被保护元件发生故障故障，快速动作的保护装置后备保护：在主保护系统失效时，起备用作用的保护装置。远后备：后备保护与主保护处于不同变电站近后备：主保护与后备保护在同一个变电站，但不共用同一个一次电路。继电器的相关概念：继电器是测量和起动元件动作电流：使继电器动作的最小电流值返回电流：使继电器返回原位的最大电流值返回系数：返回值/动作值过量继电器：返回系数Kre<1 欠量继电器：返回系数Kre>1 绩电特性：启动和返回都是明确的，不可能停留在某个中间位置阶梯时限特性：最大(小)运行方式：在被保护线路末端发生短路时，系统等值阻抗最小(大)，而通过保护装置的电流最大(小)的运行方式三段式电流保护：由电流速断保护、限时电流速断保护及定时限过电流保护相配合构成的一整套保护工作原理：电流速断保护:当所在线路保护范围内发生短路时，反应电流增大而瞬时动作切

电力系统高压继电保护培训基础知识

电力系统咼压继电保护培训基础知识第一章继电保护工作基本知识第一节电流互感器电流互感器（CT是电力系统中很重要的电力元件，作用是将一次高压侧的大电流通过交变磁通转变为二次电流供给保护、测量、录波、计度等使用，本局所用电流互感器二次额定电流均为是铭牌上标注为100/5，200/5等，表示电流，转换到二次侧电流就是5A。电流互感器在二次侧必须有一点接地，缘击穿后一次高电压引入二次回路造成设备与人身伤害。互感器也只能有一点接地，如果有两点接地，电流会引起保护等设备的不正确动作。如图5A,也就 ■次侧如果有100A或者200A 目的是防止两侧绕组的绝同时，电流存在，所以流入保护装置的电流则IY = I 保护装置电网之间可能存在的潜 1.1，由于潜电流IX的IY工I，当取消多点接地后IX = 0, 在一般的电流回路中都是选择在该电流回路所在的端子箱接地。但是，如果差动回路的各个比较电流都在各自的端子箱接地，有可能由于地网的分流从而影响保护的工

作。所以对于差动保护，规定所有电流回路都在差动保护屏一一点接地图1.1 电流互感器实验 1、极性实验功率方向保护及距离保护，高频方向保护等装置对电流方向有严格要求，所以CT必 2、变比实验须做极性试验，以保证二次回路能以CT的减极性方式接线，从而一次电流与二次电流的方向能够一致，规定电流的方向以母线流向线路为正方向，在CT本体上标注有L1、L2,接线盒桩头标注有K1、K2, 试验时通过反复开断的直流电流从L1到L2，用直流毫安表检查二次电流是否从K1流向 K2。线路CT本体的L1端一般安装在母线侧，母联和分段间隔的CT本体的L1端一般都安装在I母或者分段的I段侧。接线时要检查L1安装的方向，如果不是按照上面一般情况下安装，二次回路就要按交换头尾的方式接线。 CT需要将一次侧电流按线性比例转变到二次侧，所以必须做变比试验，试验时的标准CT是一穿心CT其变比为（600/N）/5，N为升流器穿心次数，如果穿一次，为600/5。对于二次是多绕组的CT，有

学习继电保护必须掌握的基础知识

学习继电保护必须掌握的基础知识 1．什么是继电保护装置? 答：当电力系统中的电力元件(如发电机、线路等)或电力系统本身发生了故障危及电力系统安全运行时，能够向运行值班人员及时发出警告信号，或者直接向所控制的断路器发出跳闸命令以终止这些事件发展的一种自动化措施和设备，一般通称为继电保护装置。 2．继电保护在电力系统中的任务是什么? 答：继电保护的基本任务：(1)当被保护的电力系统元件发生故障时，应该由该元件的继电保护装置迅速准确地给脱离故障元件最近的断路器发出跳闸命令，使故障元件及时从电力系统中断开，以最大限度地减少对电力系统元件本身的损坏，降低对电力系统安全供电的影响，并满足电力系统的某些特定要求(如保持电力系统的暂态稳定性等)。(2)反应电气设备的不正常工作情况，并根据不正常工作情况和设备运行维护条件的不同(例如有无经常值班人员)发出信号，以便值班人员进行处理，或由装置自动地进行调整，或将那些继续运行会引起事故的电气设备予以切除。反应不正常工作情况的继电保护装置允许带一定的延时动作。 3．简述继电保护的基本原理和构成方式。答：继电保护主要利用电力系统中元件发生短路或异常情况时的电气量(电流、电压、功率、频率等)的变化，构成继电保护动作的原理，也有其他的物理量，如变压器油箱内故障时伴随产生的大量瓦斯和油流速度的增大或油压强度的增高。大多数情况下，不管反应哪种物理量，继电保护装置都包括测量部分(和定值调整部分)、逻辑部分、执行部分。 4．电力系统对继电保护的基本要求是什么? 答：继电保护装置应满足可靠性、选择性、灵敏性和速动性的要求：这四“性”之间紧密联系，既矛盾又统一。(1)可靠性是指保护该动体时应可靠动作。不该动作时应可靠不动作。可靠性是对继电保护装置性能的最根本的要求。(2)选择性是指首先由故障设备或线路本身的保护切除故障，当故障设备或线路本身的保护或断路器拒动时，才允许由相邻设备保护、线路保护或断路器失灵保护切除故障。为保证对相邻设备和线路有配合要求的保护和同一保护内有配合要求的两元件（如启动与跳闸元件或闭锁与动作元件）的选择性，其灵敏系数及动作时间，在一般情况下应相互配合。(3)灵敏性是指在设备或线路的被保护范围内发生金属性短路时，保护装置应具有必要的灵敏系数，各类保护的最小灵敏系数在规程中有具体规定。选择性和灵敏性的要求，通过继电保护的整定实现。 (4)速动性是指保护装置应尽快地切除短路故障，其目的是提高系统稳定性，减轻故障设备和线路的损坏程度，缩小故障波及范围，提高自动重合闸和备用电源或备用设备自动投入的效果等。一般从装设速动保护(如高频保护、差动保护)、充分发挥零序接地瞬时段保护及相间速断保护的作用、减少继电器固有动作时间和断路器跳闸时间等方面入手来提高速动性。 5．如何保证继电保护的可靠性? 答：继电保护的可靠性主要由配置合理、质量和技术性能优良的继电保护装置以及正常的运行维护和管理来保证。任何电力设备(线路、母线、变压器等)都不允许在无继电保护的状态下运行。 220kV及以上电网的所有运行设备都必须由两套交、直流输入、输出回路相互独立，并分别控制不同断路器的继电保护装置进行保护。当任一套继电保护装置或任一组断路器拒绝动作时，能由另一套继电保护装置操作另一组断路器切除故障。在所有情况下，要求这购套继电保护装置和断路器所取的直流电源都经由不同的熔断器供电。 6．为保证电网继电保护的选择性，上、下级电网继电保护之间逐级配合应满足什么要求：答：上、下级电网(包括同级和上一级及下一级电网)继电保护之间的整定，应遭循逐级配合的原则，满

电力系统继电保护的基础知识

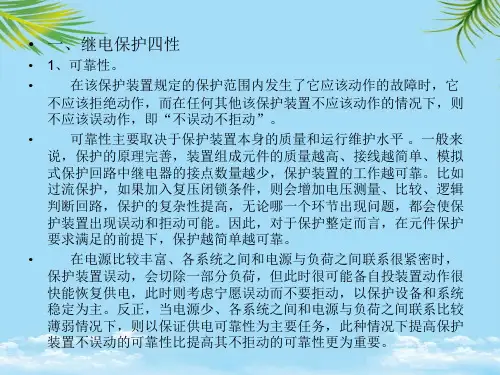

电力系统继电保护的基础知识城市电网配电系统由于其覆盖的地域极其辽阔、运行环境极其复杂以及各种人为因素的影响，电气故障的发生是不能完全避免的。在电力系统中的任何一处发生事故，都有可能对电力系统的运行产生重大影响，为了确保城市电网配电系统的正常运行，必须正确地设置继电保护装置。一、继电保护的基本概念可靠性是指一个元件、设备或系统在预定时间内，在规定的条件下完成规定功能的能力。可靠性工程涉及到元件失效数据的统计和处理，系统可靠性的定量评定，运行维护，可靠性和经济性的协调等各方面。具体到继电保护装置，其可靠性是指在该装置规定的范围内发生了它应该动作的故障时，它不应该拒动作，而在任何其它该保护不应动作的情况下，它不应误动作。继电保护装置的拒动和误动都会给电力系统造成严重危害。但提高其不拒动和提高其不误动作的可靠性的措施往往是互相矛盾的。由于电力系统的结构和负荷性质的不同，拒动和误动所造成的危害往往不同。例如当系统中有充足的旋转备用容量，输电线路很多，各系统之间和电源与负荷之间联系很紧密时由于继电保护装置的误动作，使发电机变压器或输电线路切除而给电力系统造成的影响可能很小;但如果发电机变压器或输电线路故障时继电保护装置拒动作，将会造成设备的损坏或系统稳定的破坏，损失是巨大的。在此情况下提高继电保护装置不拒动的可靠性比提高其不误动的可靠性更为重要。但在系统中旋转备用容量很少及各系统之间和负荷和电源之间联系比较薄弱的情况下，继电保护装置的误动作使发电机变压器或输电线切除时，将会引起对负荷供电的中断甚至造成系统稳定的破坏，损失是巨大的。而当某一保护装置拒动时，其后备保护仍可以动作而切除故障，因此在这种情况下提高继电保护装置不误动的可靠性比提高其不拒动的可靠性更为重要。二、保护装置评价指标 1、继电保护装置属于可修复元件，在分析其可靠性时，应该先正确划分其状态，常见的状态有：①正常运行状态。这是保护装置的正常状态。②检修状态。为使保护装置能够长期稳定运行，应定期对其进行检修，检修时保护装置退出运行。 ③正常动作状态。这是指被保护元件发生故障时，保护装置正确动作于跳闸的状

继保基础知识培训资料

电力系统的运行状态正常运行系统的电流、电压均处于电气设备正常承受范围内，不会对电气设备造成危害故障：各种短路（三相短路、两相短路、单相接地短路、两相接地短路、发电机和电动机以及变压器绕组间的匝间短路等）和断线（单相、两相），其中最常见且最危险的是各种类型的短路。其后果：I增加危害故障设备和非故障设备； U降低影响用户正常工作；破坏系统稳定性，使事故进一步扩大（系统振荡，瓦解）不正常运行状态：电力系统中电气元件的正常工作遭到破坏，但没有发生故障的运行状态。如：过负荷、过电压、频率降低、系统振荡等。继电保护的任务 1.当电力系统中某电气元件发生故障时，能自动地、迅速地、有选择地将故障元件从电力系统中切除，避免故障元件继续遭到破坏，使非故障元件迅速恢复正常运行。 2. 当电力系统中电气元件出现不正常运行状态时，能及时反应并根据运行维护的条件发出信号或跳闸。

继电保护的分类 ?按被保护的对象分类： ?输电线路保护、发电机保护、变压器保护、电动机保护、母线保护等； ?按保护原理分类： ?电流保护、电压保护、距离保护、差动保护、方向保护、零序保护等； ?按保护所反应故障类型分类： ?相间短路保护、接地故障保护、匝间短路保护、断线保护、失步保护、失磁保护及过励磁保护等； ?按继电保护装置的实现技术分类：机电型保护（如电磁型保护和感应型保护）、整流型保护、晶体管型保护、集成电路型保护及微机型保护等；

按保护所起的作用分类 1. 主保护：反应被保护元件自身的故障并以尽可能短的延时，有选择性地切除故障的保护称为主保护。 2. 后备保护：当主保护拒动时起作用，从而动作于相应断路器以切除故障元件。（1）近后备保护：当主保护拒动时，由本电力设备或线路的另一套保护来实现后备的保护。（2）远后备保护：当主保护或断路器拒动时，由相邻电力设备或线路的保护来实现的后备保护。对动作于跳闸的继电保护，在技术上一般应满足四个选择性、速动性、灵敏性、可靠性四个基本要求。 1. 无时限电流速断保护 ?电流保护有无时限电流速断保护、限时电流速断保护和定时限过电流保护三种。 ?电流保护是最早的继电保护措施，之前就是简单的熔断器保护。 ?无时限电流速断保护就是一旦检测出发生短路，不带延时地断开电路的保护。 ?无时限电流速断保护可作为被保护线路相间短路的主保护。2.限时电流速断保护 ?无时限电流速断保护虽然动作速度很快，但不能保护线路的全长，应加以改进。

继电保护基础知识

41 、什么是继电保护装置? 答:当电力系统中的电力元件(如发电机、线路等)或电力系统本身发生了故障或危及其安全运行的事件时,需要向运行值班人员及时发出警告信号,或者直接向所控制的开关发出跳闸命令,以终止这些事件发展的一种自动化措施和设备。实现这种自动化措施的成套设备,一般通称为继电保护装置。 42 、继电保护在电力系统中的任务是什么? 答：继电保护的基本任务主要分为两部分: 1、当被保护的电力系统元件发生故障时,应该由该元件的继电保护装置迅速准确地给距离故障元件最近的开关发出跳闸命令,使故障元件及时从电力系统中断开,以最大限度地减少对电力元件本身的损坏,降低对电力系统安全供电的影响,并满足电力系统的某些特定要求(如保持电力系统的暂态稳定性等)。 2、反应电气设备的不正常工作情况,并根据不正常工作情况和设备运行维护条件的不同(例如有无经常值班人员)发出信号,以便值班人员进行处理,或由装置自动地进行调整,或将那些继续运行而会引起事故的电气设备予以切除。反应不正常工作情况的继电保护装置容许带一定的延时动作。 43、简述继电保护的基本原理和构成方式？答:继电保护主要利用电力系统中元件发生短路或异常情况时的电气量(电流、电压、功率、频率等）的变化,构成继电保护动作的原理,也有其他的物理量,如变压器油箱内故障时伴随产生的大量瓦斯和油流速度的增大或油压强度的增高。大多数情况下,不管反应哪种物理量,继电保护装置将包括测量部分(和定值调整部分）、逻辑部分、执行部分。 44、如何保证继电保护的可靠性? 答:可靠性主要由配置合理、质量和技术性能优良的继电保护装置以及正常的运行维护和管理来保证。任何电力设备(线路、母线、变压器等)都不允许在无继电保护的状态下运行。220kV及以上电网的所有运行设备都必须由两套交、直流输入、输出回路相互独立,并分别控制不同开关的继电保护装置进行保护。当任一套继电保护装置或任一组开关拒绝动作时,能由另一套继电保护装置操作另一组开关切除故障。在所有情况下,要求这两套继电保护装置和开关所取的直流电源均经由不同的熔断器供电。 45 、为保证电网继电保护的选择性,上、下级电网继电保护之间配合应满足什么要求? 答:上、下级电网(包括同级和上一级及下一级电网)继电保护之间的整定,应遵循逐级配合的原则,满足选择性的要求,即当下一级线路或元件故障时,故障线路或元件的继电保护整定值必须在灵敏度和动作时间上均与上一级线路或元件的继电保护整定值相互配合,以保证电网发生故障时有选择性地切除故障。 46 、在哪些情况下允许适当牺牲继电保护部分选择性? 答：1、接入供电变压器的终端线路,无论是一台或多台变压器并列运行(包括多处T接供电变压器或供电线路),都允许线路侧的速动段保护按躲开变压器其他侧母线故障整定。需要时,线路速动段保护可经一短时限动作。 2、对串联供电线路,如果按逐级配合的原则将过份延长电源侧保护的动作时间,则可将容量较小的某些中间变电所按T接变电所或不配合点处理,以减少配合的级数,缩短动作时间。 3、双回线内部保护的配合,可按双回线主保护(例如横联差动保护)动作,或双回线中一回线故障时两侧零序电流(或相电流速断)保护纵续动作的条件考虑；确有困难时,允许双回线中一回线故障时,两回线的延时保护段间有不配合的情况。 4、在构成环网运行的线路中,允许设置预定的一个解列点或一回解列线路。 47、为保证灵敏度,接地保护最末一段定值应如何整定? 答:接地保护最末一段(例如零序电流保护Ⅳ段),应以适应下述短路点接地电阻值的接地故障为整定条件:220kV线路,100Ω；330kV线路,150Ω；500kV线路,300Ω。对应于上述条件,零序电流保护最末一段的动作电流整定值应不大于300A。当线路末端发生高电阻接地故障时,允许由两侧线路继电保护装置纵续动作切除故障。对于110kV线路,考虑到在可能的高电阻接地故障情况下的动作灵敏度要求,其最末一段零序电流保护的电流整定值一般也不应大于300A,此时,允许线路两侧零序电流保护纵续动作切除故障。 48 、简述220千伏线路保护的配置原则是什么？答:对于220千伏线路,根据稳定要求或后备保护整定配合有困难时,应装设两套全线速动保护。接地短路后备保护可装阶段式或反时限零序电流保护,亦可采用接地距离保护并辅之以阶段式或反时限零序电流保护。相间短路后备保护一般应装设阶段式距离保护。

电力系统基础知识培训

第一章电力系统基础知识继电保护、自动装置对电力系统起到保护和安全控制的作用，因此首先应明确所要保护和控制对象的相关情况，涉及的内容包括：电力系统的构成，电力系统中性点接地方式及其特点，电力系统短路电流计算及其相关概念。这是学习继电保护、自动装置等本书内容的基础。 >>第一节电力系统基本概念一、电力系统构成电力系统是由发电厂、变电站(所)、送电线路、配电线路、电力用户组成的整体。其中，联系发电厂与用户的中间环节称为电力网，主要由送电线路、变电所、配电所和配电线路组成，如图1-1中的虚框所示。电力系统和动力设备组成了动力系统，动力设备包括锅炉、汽轮机、水轮机等。在电力系统中，各种电气设备多是三相的，且三相系统基本上呈现或设计为对称形式，所以可以将三相电力系统用单相图表述。动力系统、电力系统及电力网之间的关系示意图如图1-l所示。

图1-1 动力系统、电力系统及电力网示意图需要指出的是，为了保证电力系统一次电力设施的正常运行，还需要配置继电保护、自动装置、计量装置、通信和电网调度自动化设施等。电力系统主要组成部分和电气设备的作用如下。 (1)发电厂。发电厂是把各种天然能源转换成电能的工厂。天然能源也称为一次能源，例如煤炭、石油、天然气、水力、风力、太阳能等，根据发电厂使用的一次能源不同，发电厂分为火力发电厂(一次能源为煤炭、石油或天然气)、水力发屯厂、风力发电厂等。 (2)变电站(所)。变电站是电力系统中联系发电厂与用户的中间环节，具有汇集电能和分配电能、变换电压和交换功率等功能，是一个装有多种电气设备的场所。根据在电力系统中所起的作用，可分为升压变电站和降压变电站；根据设备安装位置，可分为户外变电站、户内变电站、半户外变电站和地下变电站。

学习继电保护必须掌握的基础知识

学习继电保护必须掌握的基础知识, 学习继电保护必须掌握的基础知识 1(什么是继电保护装置? 答:当电力系统中的电力元件(如发电机、线路等)或电力系统本身发生了故障危及电力系统安全运行时，能够向运行值班人员及时发出警告信号，或者直接向所控制的断路器发出跳闸命令以终止这些事件发展的一种自动化措施和设备，一般通称为继电保护装置。 2(继电保护在电力系统中的任务是什么? 答:继电保护的基本任务:(1)当被保护的电力系统元件发生故障时，应该由该元件的继电保护装置迅速准确地给脱离故障元件最近的断路器发出跳闸命令，使故障元件及时从电力系统中断开，以最大限度地减少对电力系统元件本身的损坏，降低对电力系统安全供电的影响，并满足电力系统的某些特定要求(如保持电力系统的暂态稳定性等)。(2)反应电气设备的不正常工作情况，并根据不正常工作情况和设备运行维护条件的不同(例如有无经常值班人员)发出信号，以便值班人员进行处理，或由装置自动地进行调整，或将那些继续运行会引起事故的电气设备予以切除。反应不正常工作情况的继电保护装置允许带一定的延时动作。 3(简述继电保护的基本原理和构成方式。答:继电保护主要利用电力系统中元件发生短路或异常情况时的电气量(电流、电压、功率、频率等)的变化，构成继电保护动作的原理，也有其他的物理量，如变压器油箱内故障时伴随产生的大量瓦斯和油流速度的增大或油压强度的增高。大多数情况下，不管反应哪种物理量，继电保护装置都包括测量部分(和定值调整部分)、逻辑部分、执行部分。 4(电力系统对继电保护的基本要求是什么?

答:继电保护装置应满足可靠性、选择性、灵敏性和速动性的要求:这四“性”之间紧密联系，既矛盾又统一。(1)可靠性是指保护该动体时应可靠动作。不该动作时应可靠不动作。可靠性是对继电保护装置性能的最根本的要求。(2)选择性是指首先由故障设备或线路本身的保护切除故障，当故障设备或线路本身的保护或断路器拒动时，才允许由相邻设备保护、线路保护或断路器失灵保护切除故障。为保证对相邻设备和线路有配合要求的保护和同一保护内有配合要求的两元件(如启动与跳闸元件或闭锁与动作元件)的选择性，其灵敏系数及动作时间，在一般情况下应相互配合。(3)灵敏性是指在设备或线路的被保护范围内发生金属性短路时，保护装置应具有必要的灵敏系数，各类保护的最小灵敏系数在规程中有具体规定。选择性和灵敏性的要求，通过继电保护的整定实现。 (4)速动性是指保护装置应尽快地切除短路故障，其目的是提高系统稳定性，减轻故障设备和线路的损坏程度，缩小故障波及范围，提高自动重合闸和备用电源或备用设备自动投入的效果等。一般从装设速动保护(如高频保护、差动保护)、充分发挥零序接地瞬时段保护及相间速断保护的作用、减少继电器固有动作时间和断路器跳闸时间等方面入手来提高速动性。 5(如何保证继电保护的可靠性? 答:继电保护的可靠性主要由配置合理、质量和技术性能优良的继电保护装置以及正常的运行维护和管理来保证。任何电力设备(线路、母线、变压器等)都不允许在无继电保护的状态下运行。220kV及以上电网的所有运行设备都必须由两套交、直流输入、输出回路相互独立，并分别控制不同断路器的继电保护装置进行保护。当任一套继电保护装置或任一组断路器拒绝动作时，能由另一套继电保护装置操作另一组断路器切除故障。在所有情况下，要求这购套继电保护装置和断路器所取的直流电源都经由不同的熔断器供电。

电力系统继电保护基本原理

第一章概述 1、本章学习要求（1）应熟悉的内容了解电力系统继电保护的作用，明确继电保护在在电力系统发生故障或不正常运行时的基本任务和作用。（2）应掌握的内容了解实现继电保护的基本原理和组成：继电保护的基本原理。利用单侧、双侧电气量或非电气量变化的特征可以判断电力系统有、无故障或不正常运行情况。继电保护装置的三个组成部分以及各部分的作用。（3）应熟练掌握的内容深刻理解电力系统对继电保护的基本要求和“四性”之间的关系。对继电保护的基本要求：选择性、快速性、灵敏性和可靠性(即“四性”)等极其重要的基本概念。 “四性”之间的关系以及它们之间有时是矛盾而又统一的概念。后备保护的作用；近后备和远后备。 2、本章重点难点分析对继电保护装置应当具有的性能，必须提出严格的要求，就是所谓的“四性”，即选择性、速动性、灵敏性和可靠性。其中可靠性是最重要的，选择性是关键，灵敏性必须足够，速动性要达到必要的程度，所谓“必要的程度”，有时是指快到几十或十几毫秒，有时也可以是几秒或更长些，根据被保护对象的重要性具体确定。“四性’是设计、分析与评价继电保护装置是否先进、实用和完善的出发点和依据。 3、本章典型例题解答例：何谓继电保护装置、继电保护系统、继电保护？答：继电保护装置是当电力系统中发生故障或出现异常状态时能自动、迅速而有选择地切除故障设备或发出告警信号的一种专门的反事故用自动装置。继电保护系统为多种或多套继电保护装置的组合。继电保护用来泛指继电保护技术或继电保护系统。也常用作继电保护装置的简称，有时直接称为“保护”。 4、本章作业(p.5) 第二章电网相间短路的电流电压保护和方向性电流保护 1、本章学习要求（1）应熟悉的内容了解电磁型继电器的作用和工作原理，理解起动值、返回值和返回系数及继电特性等基本概念。理解电流(电压)互感器的极性和误差。了解相间短路方向电流保护的作用和构成。了解电抗型电流电压变换的作用、构造及工作原理。（2）应掌握的内容掌握阅读电流保护原理图和展开图的方法。深刻理解相间短路电流保护各部分的作用、构成和工作原理，特别是在保证选择性的前提下，如何处理快速性与灵敏性之间的关系。理解两种接线方式(三相星形和两相星形)的工作特点和适用范围。理解在该电网中广泛采用两相星形接线方式的原因和Y，d11接线变压器后两相短路时电流保护的工作情况以及为提高灵敏性所采取的措施。掌握方向元件(功率方向继电器)的工作原理、构造及动作持性。初步掌握基于两个电气量相位比较的原理和基于两个电气量幅值比较的原理及其互换性。了解实

继电保护及二次回路基础的知识

基本知识讲课内容： 1、二次回路基础知识（二次回路内容、二次回路图分类、常用符号及元器件表示方式，变配电所二次设备布置） 2、继电保护的基础知识（继电保护的基本任务、对继电保护的基本要球、继电保护的基本工作原理及构成、继电器的基本原理及分类、互感器的极性、方向、误差、接线） 3、结合公司装置及技术说明书讲解公司装置是如何实现继电保护的基本任务，满足继电保护的基本要求的；公司装置中使用的继电器的类型；互感器的各种接线方式如何在公司装置上实现讲课要求：1、了解二次回路的基本知识 2、掌握继电保护的基础知识 3、针对讲课内容出相应的习题，10道左右二次回路基本知识一、二次回路内容变配电所的二次部分对于实现变配电所安全、优质和经济的电能分配具有极为重要的作用。变配电所的电气设备按其作用的不同可分为一次设备和二次设备，其控制保护接线回路又可分为一次回路和二次回路。一次设备是指直接输送和分配电能的高电压、大电流设备，包括电力母线、电力线路、高压断路器、高压隔离开关、电流互感器、电压互感器等。由变配电所一次设备组成的整体称为变配电所一次部分。二次设备是指对一次设备进行监察、控制、测量、调节和保护的低电压、小电流设备，包括继电保护及安全自动装置、操作电源、熔断器等。由变配电所二次设备组成的整体称为变配电所二次部分。一次回路又称为一次接线是将一次设备相互连接而形成的电路。二次回路又称为二次接线是将二次设备相互连接而形成的电路。包括电气设备的测量回路、控制操作回路、信号回路、保护回路等。二次回路的工作任务是反映一次设备的工作状态及控制一次设备，即在一次设备发生故障时，能迅速反应故障，并使故障设备退出工作，保证变配电所处于安全的运行状态。二次回路的主要内容是高压电气设备和电力线路的控制、信号、测量及监察、

电力系统继电保护复习知识点总结

第一章、绪论 1、电力系统运行状态概念及对应三种状态：正常（电力系统以足够的电功率满足符合对电能的需求等）不正常（正常工作遭到破坏但还未形成故障，可继续运行一段时间的情况）故障(电力系统的所有一次设备在运行过程中由于外力、绝缘老化、误操作、设计制造缺陷等原因会发生如短路，断线等故障) 2、电力系统运行控制目的：通过自动和人工的控制，使电力系统尽快摆脱不正常运行状态和故障状态，能够长时间的在正常状态下运行。 3、电力系统继电保护：泛指继电保护技术和由各种继电保护装置组成的继电保护系统。 4、事故：指系统或其中一部分的正常工作遭到破坏，并造成对用户停电或少送电或电能质量变坏到不能允许的地步，甚至造成人身伤亡和电气设备损坏的事件。 5、故障：电力系统的所有一次设备在运行过程中由于外力、绝缘老化、误操作、设计制造缺陷等原因会发生如短路，断线等。 6、继电保护装置：指能反应电力系统中电气设备发生故障或不正常运行状态，并动作与断路器跳闸或发出信号的一种自动装置。 7、保护基本任务：自动、迅速、有选择性的将故障元件从电力系统中切除，使元件免于继续遭到损坏，保障其它非故障部分迅速恢复正常运行；反应电气设备的不正常运行状态，并根据运行维护条件，而动作于发出信号或跳闸。 8、保护装置构成及作用：测量比较元件（用于测量通过被保护电力元件的物理参量，并与其给定的值进行比较根据比较结果，给出“是”“非”“0”“1”性质的一组逻辑信号，从而判断保护装置是否应启动）、逻辑判断元件（根据测量比较元件输出逻辑信号的性质、先后顺序、持续时间等，使保护装置按一定的逻辑关系判定故障的类型和范围，最后确定是否该使断路器跳闸、发出信号或不动作，并将对应的指令传给执行输出部分）、执行输出元件（根据逻辑判断部分传来的指令，发出跳开断路器的跳闸脉冲及相应的动作信息、发出警报或不动作） 9、对电力系统继电保护基本要求：可靠性（包括安全性和信赖性；最根本要求；不拒动，不误动）；选择性；速动性；灵敏性10、保护区件重叠：为了保证任意处的故障都置于保护区内。区域越小越好，因为在重叠区内发生短路时，会造成两个保护区内所有的断路器跳闸，扩大停电范围。 11、故障切除时间等于保护装置（0.06-0.12s，最快0.01-0.04s）和断路器动作时间（0.06-0.15，最快0.02-0.6）之和。 12、①110kv及以下电网，主要实现“远后备”-一般下级电力元件的后备保护安装在上级（近电源侧）元件的断路器处；②220kv及以上电网，主要实现“近后备”-，“加强主保护，简化后备保护” 13、电力系统二次设备：对一次设备的运行状态进行监视、测量、控制和保护的设备。第二章、电网的电流保护

继电保护及自动装置基本知识

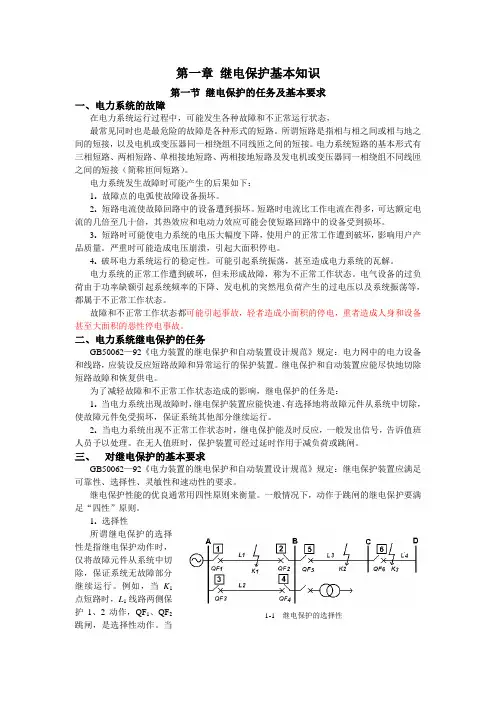

继电保护及自动装置基本知识蔡鑫贵第一章电力系统自动装置发电厂、变电所电气主接线设备运行的控制与操作的自动装置，是直接为电力系统安全、经济和保证电能质量服务的基础自动化设备。电气设备的操作分为正常操作和反事故操作两种类型：例如按照运行计划发电机并网运行的操作为正常操作；电网突然发生事故，为防止事故扩大的紧急操作为反事故操作。针对电力系统的系统性事故采取相应对策的自动操作装置称为电力系统安全自动装置。在发电厂中，常见的自动装置为：实现同步发电机并入电网的同期装置；实现对系统电压、无功功率分配的控制及提高同步发电机并联运行稳定性的励磁控制系统；实现对发电机有功功率及系统频率调整的调速器系统（一次调整）。第二章电力系统继电保护第一节继电保护的基本任务及基本要求一、继电保护基本概念在电力系统中，由于雷击或鸟兽跨接电气设备、设备制造上的缺陷、设计和安装的错误、检修质量不高或运行维护不当等原因，往往发生各种事故；在电力系统运行的过程中，存在着如过负荷运行等的不正常运行状态。无论是电力系统发生事故还是处于不正常运行状态，都将对电力系统的稳定运行、电力设备的安全以及电能质量产生不同程度的影响。继电保护装置，就是指反应电力系统中电气元件发生故障或不正常运行状态，并动作于断路器跳闸或发出信号的一种自动装置。继电保护装置是保证电力元件安全运行的基本装备，任何电力元件不得在无继电保护的状态下运行；电力系统安全自动装置则用以快速恢复电力系统的完整性，防止发生或中止已开始发生的足以引起电力系统长期大面积停电的重大系统事故，如电力系统失去稳定、频率崩溃或电压崩溃等。二者是一种互相配合的关系。二、继电保护的基本任务 1．发生故障时，自动、迅速、有选择地将故障元件(设备)从电力系统中切除，使非故障部分继续运行。 2．发生不正常运行状态，为保证选择性，一般要求保护经过一定的延时，并根据运行维护条件(如有无经常值班人员)，而动作于发出信号(减负荷或跳闸)，且能与自动重合闸相配合。三、电力系统对继电保护的基本要求
