栓钉焊接工艺
一、栓钉焊的基本原理和技术条件
将金属螺柱焊到工件平面上去的方法叫做螺柱焊。在建筑工程中称栓钉焊。它属于熔态压力焊范畴。
栓钉焊又有2种：普通栓钉焊和穿透栓钉焊，普通栓钉焊亦称非穿透栓钉焊。穿透栓钉焊用于组合楼板和组合梁，焊接时，将压型钢板焊透。使栓钉、压型板、和钢构件三者焊接在一起。压型钢板厚0.5、0.8、1.0、1.2、1.6mm，镀锌。施工中，压型钢板起到底模的作用。
栓钉焊机有两种，电弧栓焊机和储能栓钉焊机，储能焊机适用于直径较小的栓钉焊（8mm以下），在建筑工程中栓钉直径较大（25mm）以下。因此栓钉焊时均采用电弧栓钉焊机。
二、栓钉
1)栓钉材料的机械性能及化学张性能：
力学性能见表：
栓钉用钢牌号及力学性能
化学成份见表：
栓钉用钢牌号及化学成份
2)栓钉的形状尺寸见图：
焊钉的形状尺寸
D------栓钉直径 Dk-------栓钉头直径 k-------栓钉头高度
r-------倒角半径WA------熔化长度
1)------由制造者选择制成凹穴型式
2)-----引弧结由制造者确定
栓钉的尺寸
3) 栓钉表面质量栓钉不必经表面处理。其表面应平滑、洁净，不得有锈蚀、氧化皮、油脂和毛刺等；其杆部表面不允许有影响使用的裂缝，但头部裂
-d)mm。
缝的深度（径向）不得超过0.25(d
k
2 瓷环
1) 焊接瓷环型式尺寸焊接瓷环型式和尺寸应符合图和表的规定。其中，B1型适用于普通平焊，也适用于13mm和16mm栓钉的穿透平焊；B2型仅适用于19mm栓钉的穿透平焊。
焊接瓷环型式
焊接瓷环尺寸(mm)
2)表面质量焊接瓷环不得有露水和雨水痕迹。
三、施工准备
1 技术准备
1 施工单位应按JGJ81规定进行焊接工艺评定，其结果应符合设计要求和
GB50205标准规定。
2 根据工艺评定、设计和图纸深化的结果，编制施工作业指导书，做好施工技术交底。
2 材料准备
根据设计要求，选用合格的栓钉。根据焊钉的安装位置按下述要求使用配套瓷环：
1 若直接在压型钢板上安装栓钉，应使用穿透型（B2型）的配套瓷环。
2 若直接在钢梁钢柱上安装栓钉，应使用普通型（B1型）的配套瓷环。
3 机具准备
1 熔焊栓钉机专用设备。使用设备必须是焊接工艺评定试件制作的设备，且工艺评定结果合格。
2 角向磨光机。配合施工的工具，用于安装栓钉时去除钢梁上的非导电型油漆。
3 焊机（交流、直流均可）。熔焊时必须配套安排中型焊机用于栓钉补焊。
4 烘箱或其它烘烤设备。必要时用于栓钉和配套使用瓷环的烘烤除湿。
4 作业条件
1 钢结构构件表面熔焊部位，不允许有油漆、锈、水、油污及其它影响焊缝质量的污渍。
2 作业场地空气环境相对湿度不大于85％。
四、施工工艺
1 工艺流程
栓钉焊接施工工艺流程见图
图8.3.1 栓钉焊接工艺流程图
2 工艺细则
1 划线定位
1) 工具：钢板尺、划针、样冲、榔头。
2）操作：用钢板尺和划针，按设计要求的位置和间距，在构件上划出栓钉的位置并在栓钉位置处打上样冲眼。
3) 要求：符合工程设计要求，位置允许偏差±1mm。
2 清理焊接区域
1) 工具：角磨机、钢丝刷。
2) 操作：用角磨机将构件施焊部位的涂层打磨干净，并用钢丝刷清扫铁屑残渣。
3) 要求：焊接钢构件表面不允许有油漆、其它涂层、水、油脂及其它影
响焊缝质量的污渍存在。
3 试焊
1 机具：熔焊栓钉机及配套的工装是植钉枪。
2 操作
1) 植钉枪的操作：
植钉枪的操作如图所示。
栓钉枪的操作图
3 要求：
每项工程的每种规格栓钉在正式施焊前，必须试焊一个焊钉，用榔头敲击（或使用套管压）使栓钉弯曲30°，进行弯曲试验，检查是否满足质量要求；若不能满足要求，则应修改施工工艺,调整工艺参数再试，直到满足要求为止。使用套管进行试验时，套管下端距离焊肉上端的距离不得小于1d。
4 焊接
1 操作
1) 栓钉枪的操作：。
2) 熔焊操作过程:
（1）焊接准备
将栓钉放在焊枪的夹持装置中，把相应直径的保护瓷环置于母材上，把栓钉插入瓷环内并与母材接触，如图所示。
焊接准备（焊钉端部与母材接触）
（2）引弧
按动电源开关，栓钉自动提升，激发电弧，如图所示。
引弧（按动开关，引导焊钉产生引导电弧）
（3）焊接
焊接电流增大，使栓钉端部和母材局部表面熔化，如图所示。
焊接（强电流使焊钉端与一部分母材熔化）
（4）加压
设定的电弧燃烧时间达到后，将栓钉自动压入母材，如图所示。
5）断电
切断电源，熔化金属凝固，并使焊枪保持不动，如图所示。
（6）冷却
让焊缝冷却，栓钉端部表面形成均匀的环状焊缝余高，然后敲碎并清除瓷环，焊接完成，如图所示。
3 要求
1）每班焊接完成的栓钉均要从中抽取两个焊钉，用榔头敲击（或使用套管压）使栓钉弯曲30°，进行弯曲试验，检查是否合格，否则应修改施工工艺，调整焊接参数。使用套管进行试验时，套管下端距离焊肉上端的距离不得小于1d。
2）焊接过程中如果有不饱满或者经过修补的栓钉，每个栓钉均应作弯曲15°试验。榔头敲击方向应从焊缝不饱满的一侧进行。
d)试验样品的处理
经弯曲试验的栓钉，如果合格可保留弯曲状态；如果不合格可以修补或在该焊钉近处重新补焊一棵栓钉。
5 焊接工艺参数
焊接电压、电流、及时间（栓钉枪提起和插下）等参数，受设备和栓钉的影响较大，按下表根据所使用的熔焊栓钉机使用说明和焊接工艺评定来确定。
焊钉焊接电压、电流、时间
四、安全环保
1 焊接操作工人应佩戴防护眼罩，穿防护服。
2 单独进行施工电源布设。
3 熔焊栓钉机和栓钉枪要接地可靠。
4 焊接时防止飞溅的熔渣引起火灾。
五、质量检验
1材料检验
1 主控项目
1) 焊钉和焊接瓷环的材质、品种、规格、性能等应符合GB10433规定和设计要求。
检查数量：全数检查。
检验方法：检查栓钉和焊接瓷环的质量合格证明文件、中文标志及检验报告等。
2)重要钢结构采用的栓钉应抽样进行机械性能复验，复验结果应符合设计要求。
抽样规则：相同材质、同一生产厂家、相同工艺生产的不同规格尺寸的栓钉，可以按数量在每2万棵及其以下，组成一个检验批，只抽取其中一种栓钉做一组机械性能复验。
检验方法：检查复验报告。
2一般项目
1) 栓钉和焊接瓷环的规格、尺寸及偏差应符合GB/T10433规定。
检查数量：按量抽查1％，且不少于10套。
检验方法：用钢尺和游标卡尺测量。
2 焊钉焊接检验
1 主控项目
1) 施工单位对其采用的栓钉和钢材焊接应进行焊接工艺评定，其结果应符合设计要求和GB50205、JGJ81标准规定。瓷环应按其产品说明书进行烘焙。
检查数量：全数检查。
检验方法：检查焊接工艺评定报告和烘焙记录。
2) 栓钉焊接后应进行弯曲试验，其焊缝和热影响区不应有肉眼可见的裂纹。
检查数量：每批同类构件抽查10％，且不应少于10件；被抽查构件中，每件检查焊钉数量的1％，但不应少于1个。
检查方法：用榔头敲击（或使用套管压）使栓钉弯曲30°后用角尺检查和观察检查。使用套管进行试验时，套管下端距离焊肉上端的距离不得小于
1d。
样品处理：经弯曲试验合格的焊钉，乃保持弯曲状态交货或转序。
2 一般项目
焊缝无气孔、无夹渣，焊脚应均匀；如果存在下列情况之一，应用手工电弧焊进行修补：
1) 焊脚立面的未熔合或不足360°;
2) 焊缝高度≤1mm;
3) 焊缝宽度≤0.5mm;
4) 焊缝咬肉深度≥0.5mm。
检查数量：按总栓钉数量抽查1％，且不应少于10个。
检验方法：用焊接检验尺和观察检查。
六、质量记录
１图纸会审、设计变更、洽商记录；
２原材料出厂合格证书及进场检（试）验报告；
３施工试验报告及见证检测报告；
４隐蔽工程验收记录；
５施工记录；
６验收批质量验收记录；
７分项工程质量验收记录；
栓钉焊接工艺汇总
栓钉焊接工艺 一、栓钉焊的基本原理和技术条件 将金属螺柱焊到工件平面上去的方法叫做螺柱焊。在建筑工程中称栓钉焊。它属于熔态压力焊范畴。 栓钉焊又有2种：普通栓钉焊和穿透栓钉焊，普通栓钉焊亦称非穿透栓钉焊。穿透栓钉焊用于组合楼板和组合梁，焊接时，将压型钢板焊透。使栓钉、压型板、和钢构件三者焊接在一起。压型钢板厚0.6、0.8、1.0、1.2、1.6mm，镀锌。施工中，压型钢板起到底模的作用。 栓钉焊机有两种，电弧栓焊机和储能栓钉焊机，储能焊机适用于直径较小的栓钉焊（?8mm以下），在建筑工程中栓钉直径较大（?25mm）以下。因此栓钉焊时均采用电弧栓钉焊机。 二、栓钉 1)栓钉材料的机械性能及化学性能： 力学性能见表： 栓钉用钢牌号及力学性能 力学性能 牌号 抗拉强度бbN/mm2屈服强度бsN/mm2伸长率δS% ML15A ≥400≥320≥14 ML15 化学成份见表：
栓钉用钢牌号及化学成份 牌号 化学成份% C Si Mn P S Ah ML15A 0.13~0.18 ≤0.100.3~0.6 ≤0.35≤0.035≥0.020 ML15 0.13~0.18 0.15~0.35 0.3~0.6 ≤0.35≤0.035-------- 2）栓钉的形状尺寸见图： 焊钉的形状尺寸 D------栓钉直径Dk-------栓钉头直径k-------栓钉头高度 r-------倒角半径WA------熔化长度 1)------由制造者选择制成凹穴型式 2)-----引弧结由制这造者确定
栓钉的尺寸 3) 栓钉表面质量 栓钉必不经表面处理。其表面应平滑、洁净，不得有锈蚀、氧化皮、油脂和毛刺等；其杆部表面不允许有影响使用的裂缝，但头部裂缝的深度（径向）不得超过0.25(d k -d)mm 。 2 瓷环 1) 焊接瓷环型式尺寸 焊接瓷环型式和尺寸应符合图和表的规定。其中，B1型适用于普通平焊，也适用于13mm 和16mm 栓钉的穿透平焊；B2型仅适用于19mm 栓钉的穿透平焊。 焊接瓷环型式 焊接瓷环尺寸(mm) 焊钉公称直径d D D 1 D 2 H Min Max 10 10.3 10.8 14 18 11 13 13.4 13.9 18 23 12 d 公称 10 13 16 19 22 25 Min 9.64 12.57 15.57 18.48 21.48 24.48 Max 10 13 16 19 22 25 d k Min 17.65 21.58 28.58 31.5 34.5 39.5 Max 18.35 22.42 29.42 32.5 35.5 40.5 h* 2.5 3 4.5 6 6 7 k Min 6.55 7.55 7.55 9.55 9.55 11.45 Max 7.45 8.45 8.45 10.45 10.45 12.55 r Min 2 2 2 2 3 3 WA 参考 4 5 5 6 6 6 公称长度L 1 40～180 40～200 50～250 60～300 80～300 80～300 注：1、h*为指导值，在特殊场合，如穿透平焊，该尺寸可能不同。 2、L 1焊后长度设计值。
钢结构焊接工艺评定报告书
焊接工艺评定报告 共4页 第3页 工程名称:莱钢万和冶金辅料轻烧白云石工程 评定报告编号 JSQDG P －01 工艺指导书编号 JSQDG P －01 项目质量负责人 武习 依据标准 《建筑钢结构焊接技术规程》 JGJ81－2002 试样焊接单位 施焊日期 2010-5-25 焊工 资格证书代号 TS6JTAI1800 母材钢号 Q235 母材轧制状态 热轧 生产厂 柳钢 化 学 成 分 和 力 学 性 能 C (%) Mn (%) Si (%) S (%) P (%) σa (MP a ) σb (MP a ) δ5 (%) A kv (J) 标准 0.14 0.52 024 0.020 0.026 256 410 26 35 合格证 0.12 0.55 0.20 0.019 0.019 310 425 32.5 36 焊接材料 生产厂 牌号 类型 直径 （mm ） 烘干制度 （℃×h ） 备注 焊条 天津大桥焊材 集团有限公司 THJ422 E4303 Φ3.2 200×1 --- 焊接方法 SMAW 焊接位置 平焊、立焊 接头形式 角接、对接 焊接工艺参数 见焊接工艺评定指导书 清根工艺 层间清理 焊接设备型号 BX5 极性 交流 评定结论：本评定按《建筑钢结构焊接技术规程》（JGJ18－2002）规定，根据工程情况编制工艺评定指导书、焊接试件、制取并检验试样，测定性能，确认试验纪录正确，评定结果为：合格 焊接条件及工艺参数适用范围技术评定指导书规定执行。 评定人 日期 评定单位：（盖章） 年 月 日 审核人 日期 技术负责人 日期
焊接工艺评定指导书 共4页第4页 工程名称莱钢万和冶金辅料轻烧白云石工程指导书编号JSGGZD--01 母材钢号Q235B 规格10㎜母材轧制状态热轧生产厂柳钢焊接材料生产厂牌号类型烘干制度（℃×h）备注焊条 天津大桥焊材集团有 限公司 THJ422 E4303 200×1 合格焊接方法SMAW焊接位置平焊、立焊 焊接设备型号BX5 极性交流 接 头 及坡口尺寸图焊 接 顺 序 图 顺焊 焊接工艺参数道 次 焊接 方法 焊条或焊丝电流 （A） 电压 （V） 热输入 （kJ/cm） 备注牌号φ（mm） 1 SMAW THJ42 2 3.2㎜130 26 --- --- 2 SMAW THJ422 3.2㎜130 26 --- --- 3 SMAW THJ422 4.0㎜ 160 27 --- --- 技术措施焊前清理有层间清理有 背面清根无 其它： 焊前须将喊道两侧20㎜范围内的油污、铁锈、飞边、毛刺及其它杂质清理干净。 编制人日期审核人日期
栓钉焊接施工工艺
8 钢结构焊钉焊接施工工艺 8.1 一般规定 8.1.1 实用范围 本标准适用于各类钢结构工程中，公称直径为10～25mm的焊钉（圆柱头焊钉、熔焊栓钉、剪力钉等）的焊接施工。 8.1.2参考标准与规范 冷镦和挤压用钢GB/T6478—2001 电弧螺柱焊用圆柱头焊钉GB/T10433—2002 建筑工程施工质量验收统一标准GB50300—2001 钢结构工程施工质量验收规范GB50205—2001 建筑钢结构焊接技术规程JGJ81—2002 8.1.3材料 1 焊钉 1) 焊钉材料的机械性能应符合表8.1.3-1规定。 2) 焊钉的形状尺寸应符合图8.1.3-1及表8.1.3-2的规定
图8.1.3-1 焊钉的形状尺寸 注：图中1）表示由制造者选择可制成凹穴形式。 表8.1.3-2 焊钉的形状尺寸(mm) 3) 焊钉表面质量焊钉必不经表面处理。其表面应平滑、洁净，不得有锈蚀、氧化皮、油脂和毛刺等；其杆部表面不允许有影响使用的裂缝，但头部裂缝的深度（径向）不得超过0.25(d k-d)mm。 2 瓷环 1) 焊接瓷环型式尺寸焊接瓷环型式和尺寸应符合图8.1.3-2和表8.1.3-3的规定。其中，B1型适用于普通平焊，也适用于13mm和16mm焊钉的穿透平焊；B2型仅适用于19mm焊钉的穿透平焊。
图8.1.3-2 焊接瓷环型式和尺寸 2) 表面质量焊接瓷环不得有露水和雨水痕迹。 8.2 施工准备 8.2.1 技术准备 1 施工单位应按JGJ81规定进行焊接工艺评定，其结果应符合设计要求和GB50205标准规定。 2 根据工艺评定、设计和图纸深化的结果，编制施工作业指导书，做好施工技术交底。 8.2.2 材料准备 根据设计要求，选用合格的焊钉。根据焊钉的安装位置按下述要求使用配套瓷环： 1 若直接在压型钢板上安装焊钉，应使用穿透型（B2型）的配套瓷环。 2 若直接在钢梁钢柱上安装焊钉，应使用普通型（B1型）的配套瓷环。 8.2.3 机具准备
焊接工艺设计试题和答案解析
一、填空题 1、焊接结构是以金属材料轧制的板材和型材作基本元件，采用焊接加工方法，按照一定的结构组成的，并能承受载荷的（金属）结构。P1 2、焊接结构的分类：按钢材类型可分为板结构和格架结构；按综合因素分类可分为容器和管道结构、房屋建筑结构、桥梁结构、船舶与海洋结构、塔桅结构和机器结构。P2-4 3、管材对接的焊接位置可分为：平焊位置、横焊位置和多位置；板材对接的焊接位置可分为：平焊位置、横焊位置和立焊位置；板材角接的焊接位置可分为：平焊位置、横焊位置和立焊位置。P15 5、凡是用文字、图形和表格等形式，对某个焊件科学地规定其工艺过程方案和规范及采用相应工艺装备的技术文件，称之为焊接生产工艺规程。它是生产中的技术指导性文件，是技术准备和生产管理及制定生产进度计划的依据。P21 6、焊接结构制造工艺过程的主要工序有：划线（放样或号料）、切断、成形、边缘加工、制孔、装配、焊接、检验、涂漆等。P22 7、焊接结构的生产通常由四部分组成，分别是：1 生产前的准备、2 金属加工或零、部件的制作、3 装配焊接、4 成品加工、检查验收和包装出厂。P27 8、在焊接结构制造的零件加工过程中，根据对工件所产生的作用和加工结果，钢材的基本加工方法可分为：变形加工和分离加工。P38 9、在焊接结构制造的零件加工过程中，钢材经过划线和号料后，就转入下料工序，其中，主要的完成方式主要有：机械切割和热切割。P62 10、在进行焊接结构生产的装配过程中，必须具备以下三个基本条件：定位、夹紧、以及测量。 11、在焊接结构生产中，选择合理的装配一焊接顺序很关键，目前，装配一焊接顺序基本有三种类型：整装整焊、分部件装配、和随装随焊。P144 12、在焊接结构生产的转配过程中，根据不同产品、不同生产类型，有不同的装配工艺方法，主要有：互换法、选配法、和修配法。P144 13、焊接变位机械是改变焊件、焊机或焊工的空间位置来完成机械化、自动化焊接的各种机械装备。P174 14、焊接机器人工作站通常由工业机器人、焊接设备、周边设备、系统控制设备、辅助装置、等部分组成。P208 15、焊接生产线可分为三种类型，分别是：刚性焊接生产线、柔性焊接生产线、和介于二者之
栓钉施工工艺标准
栓钉施工工艺标准 1定义与适用范围 1.1属于一种高强度刚度连接的紧固件，用于各种钢结构工程中，在不同连接件中起刚性组合连接作用。栓钉是电弧螺柱焊用圆柱头焊钉的简称，栓钉的规格为公称直径10～Ф25mm，焊接前总长度40～300mm。 1.2栓钉是楼面梁同钢筋混凝土楼板起组合连接作用的连接件，采用拉弧型栓钉焊机和焊枪，并使用去氧弧耐热陶瓷座圈 1.3在工程建设的栓钉焊接施工中贯彻执行国家的技术政策，做到安全适用、经济合理、技术先进、确保质量，制定本规程。? 1.4本规程适用于工业与民用建筑工程的组合结构中采用拉弧栓钉焊方法或电弧焊焊接方法焊接的栓钉焊接质量控制及验收。? 1.5栓钉焊接必须遵守国家现行的安全技术和劳动保护等有关规定。? 1.6栓钉焊接除执行本规程外，尚应符合国家现行标准中相关规定的要求。 2 材料要求 2.1根据栓钉的焊接位置熔焊栓钉适用的瓷环可分为穿透型的瓷环和普通瓷环。直接在压型钢板上安装的栓钉应使用穿透型的瓷环在钢梁上安装的栓钉应使用普通的瓷环。根据作业条件施工前应进行除湿。 2.2栓钉采用低碳合金钢制成其化学成分可靠强度稳定可焊性、顶锻性能良好。使用要防止出现锻造裂纹。 3 机具设备 3.1焊枪 3.2根据现场条件、供电要求、施焊数量确定台数、一次线长度、稳压电源、把线长度。因焊接电源耗用电流大故应考虑专路供电。正确接入初级电压后接地要牢固。
3.3其他工具：钢尺、钢板尺、游标卡尺、手锤、记号笔、墨汁、气割枪、电动砂轮、烘干箱、清扫工具、对讲机 4 作业条件 4.1钢结构构件表面的油漆应清除没有露水、雨水、油及其他影响焊缝质量的污渍。空气相对湿度不大于85%。 4.2 施工所使用的栓钉和配套使用的瓷环应烘烤除湿。 4.3 栓钉施焊前进行工艺参数实验静力拉伸、反复弯曲、弯90°角合格。 5 操作工艺 5.1施工工艺流程 栓钉焊接流程图 5.2栓钉操作工艺 5.2.1使用专用栓钉熔焊机进行焊接施工，该设备需要设置专用配电箱及专用线路（从变压器引入）。 5.2.2安装前先放线，定出栓钉的准确位置，并对该点进行除锈、除漆、除油污处理，以露出金属光泽为准，并使施焊点局部平整。 5.2.3 栓钉施焊时，施焊人员平稳握枪，并使枪与母材工作面垂直。焊后根部焊脚应均匀、饱满，以保证其强度达到要求。 5.2.4 搬动焊枪开关电流通过引弧剂产生电弧在控制时间内栓钉熔化随枪下压回弹、断弧焊接完成。 5.3焊接注意事项 5.3.1栓钉必须符合规范和设计的要求。如有锈蚀，需经除锈后方可使用（尤其是栓钉头和大头部不可有锈蚀和污物），严禁使用锈蚀的栓钉。 5.3.2施焊点不得有水分、油污及其它杂质。 5.3.3在有风天气施工时，焊工应站在上风头，以防止火花伤害。
钢结构栓钉施工工艺
8 钢结构焊钉焊接施工工艺 一般规定 实用范围 本标准适用于各类钢结构工程中，公称直径为10～25mm的焊钉（圆柱头焊钉、熔焊栓钉、剪力钉等）的焊接施工。 8.1.2参考标准与规范 冷镦和挤压用钢 GB/T6478—2001 电弧螺柱焊用圆柱头焊钉 GB/T10433—2002 建筑工程施工质量验收统一标准 GB50300—2001 钢结构工程施工质量验收规范 GB50205—2001 建筑钢结构焊接技术规程 JGJ81—2002 材料 1 焊钉 1) 焊钉材料的机械性能应符合表规定。 表焊钉材料及机械相性能
2) 焊钉的形状尺寸应符合图及表的规定 图 焊钉的形状尺寸 注：图中1）表示由制造者选择可制成凹穴形式。 表 焊钉的形状尺寸(mm)
3) 焊钉表面质量焊钉必不经表面处理。其表面应平滑、洁净，不得有锈蚀、氧化皮、油脂和毛刺等；其杆部表面不允许有影响使用的裂缝，但头部裂缝的深度（径向）不得超过(d k-d)mm。 2 瓷环 1) 焊接瓷环型式尺寸焊接瓷环型式和尺寸应符合图和表的规定。其中，B1型适用于普通平焊，也适用于13mm和16mm焊钉的穿透平焊；B2型仅适用于19mm焊钉的穿透平焊。 图焊接瓷环型式和尺寸 表焊接瓷环尺寸(mm)
2) 表面质量焊接瓷环不得有露水和雨水痕迹。 施工准备 技术准备 1 施工单位应按JGJ81规定进行焊接工艺评定，其结果应符合设计要求和GB50205标准规定。 2 根据工艺评定、设计和图纸深化的结果，编制施工作业指导书，做好施工技术交底。 材料准备 根据设计要求，选用合格的焊钉。根据焊钉的安装位置按下述要求使用
钢结构栓钉焊接施工工艺标准
21.5钢结构栓钉焊接施工工艺标准 21.5.1材料要求 21.5.1.1根据栓钉的焊接位置，熔焊栓钉适用的瓷环可分为穿透型的瓷环和普通瓷环。直接在压型钢板上安装的栓钉应使用穿透型的瓷环，在钢梁上安装的栓钉应使用普通的瓷环。根据作业条件施工前应进行除湿。 21.5.1.2栓钉，采用低碳合金钢制成，其化学成分可靠，强度稳定，可焊性、顶锻性能良好。使用要防止出现锻造裂纹。 21.5.1.2.1栓钉化学成分见表21.5.1-1 表21.5.1-1 21.5.1.2.2栓钉机械性能见表21.5.1-2 表21.5.1-2 21.5.1.2.3 栓钉尺寸符合表21.5.1-3 及图21.5.1-4 表21.5.1-3
图21.5.1-4 21.5.1.3焊接瓷环。焊接瓷环是服务于栓钉焊的一次性辅助焊接材料，其主要作用有一下几点： 21.5.1.3.1使融化金属成型，不外溢，起到铸膜作用。 21.5.1.3.2使融化金属与空气隔绝，防止融化金属被氧化。 21.5.1.3.3集中电弧热量，并使成型焊缝缓慢冷却。 21.5.1.3.4释放焊接过程中的有害气体。 21.5.1.3.5屏蔽电弧光与飞溅物。 21.5.1.3.6充当临时支架。构成焊枪操作系统的一部分。 采用栓钉直接焊在工件上的普通栓钉焊，使用普通瓷环。栓钉在引弧后先要熔穿一定厚度的薄钢板（一般厚度在0.8～1.6mm），然后再与工件熔成一体，穿透焊需要的瓷环壁厚要大于普通瓷环，下部排气孔总面积亦是普通瓷环的1.3 倍。 瓷环的尺寸关键是控制支撑焊枪平台的高度和瓷环中心栓钉孔的直径。由于瓷环生产工艺得差异，其产品尺寸的精确程度和稳定性将直接影响栓钉焊的质量。 21.5.1.3.7瓷环检查内容如下： 21.5.1.3.7.1中心孔的内外直径、椭圆度、薄壁均匀。 21.5.1.3.7.2禁止使用已经破裂和有缺损的瓷环。 21.5.1.3.7.3受潮瓷环要经过250℃，1h 的烘培，中间放潮气5min。瓷环见图21.5.1-5 图21. 5. 1-5 瓷环

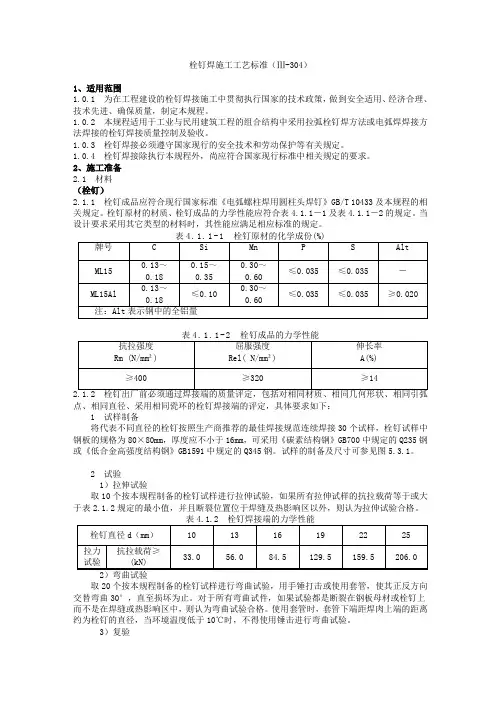

304栓钉焊接工艺标准-修改
