满堂支架预压规程完整

第7节、支架预压施工方案 规范规定 中华人民共和国行业标准(JGJ/T194-2009《钢管满堂支架预压技术规程》)1.0.2 本规程适用于浇筑与市政工程中搭设钢管满堂支架现浇混凝土工程施工的支架基础与支架预压。 2.0.1 支架基础预压:为检验支架搭设范围内基础的承载能力和沉降状况,对支架基础进行的加载预压。 2.0.2 支架预压:为检验支架的安全性,收集施工沉降数据,对支架进行的加载预压。 3.0.1 现浇混凝土工程施工的钢管满堂支架的预压应包括支架基础预压与支架预压。 3.0.2 支架基础预压与支架预压应根据工程结构形式、荷载大小、支架基础类型、施工工艺等条件进行预压组织设计。 4.1.3 支架基础应设置排水、隔水设施,不得被混凝土养护用水和雨水轻浸泡。 4.1.4 支架基础预压前,应布置支架基础的沉降监测点;支架基础预压过程中,应对支架基础的沉降进行监测;支架基础监测应符合本规程第6章的规定。 4.1.5 对支架基础代表性区域的预压监测过程中,当最初72h各监测点的沉降量平均值小于5mm时,应判断同类支架基础的其余部分预压合格。 5 支架预压 5.1.1 支架预压应在支架基础预压合格后进行。 5.1.3 支架预压加载范围不应小于现浇混凝土结构物的实际投影面。 5.1.4 支架预压前,应布置支架的沉降监测点;支架预压过程中,应对支架的沉降进行监测;支架预压监测应符合本规程第6章的规定。

5.1.5 在全部加载完成后的支架预压监测过程中,当满足下列条件之一时,应判断支架预压合格: 1、各监测点最初24h的沉降量平均值小于1mm; 2、各监测点最初72h的沉降量平均值小于5mm; 5.1.7 支架预压后应编写支架预压报告,支架预压报告应包括下列内容: 1、工程项目名称; 2、支架分类以及支架代表性区域的选择; 3、支架沉降监测; 4、支架预压的合格判定。 5.2.1 支架预压荷载不应小于支架承受的混凝土结构恒载与模板重量之和的1.1倍。 5.3.1 支架预压应按预压单元进行分级加载,且不应小于3级。3级加载依次宜为单元内预压荷载值的60%、80%、100%。 5.3.2 当纵向加载时,宜从混凝土结构跨中开始向支点处进行对称加载;当横向加载时,应从混凝土结构中心线向两侧进行对称布载。 注明:避免对支架造成不利影响。 5.3.3 每级加载完成后,应先停止下一级加载,并应每间隔12h对支架沉降量进行一次监测。当支架顶部监测点12h的沉降量平均值小于2mm时,可进行下一级加载。 5.3.4 支架预压可一次性卸载,预压荷载应对称、均衡、同步卸载。 6、监测内容 6.1.1 支架基础预压和支架预压的监测应包括下列内容: 1、加载之前监测点标高; 2、每级加载后监测点标高; 3、加载至100%后每间隔24h监测点标高;、

支架预压报告

郑卢高速公路洛宁至卢氏段TJ-12标DK0+680.191D匝道桥第一跨 支架预压试验 总结报告 郑卢高速公路洛宁至卢氏段TJ-12标 中铁四局集团有限公司项目经理部 二零一二年五月十二日

DK0+680.191D匝道桥支架预压试验 总结报告 一、预压概况 官道口互通式立交DK0+680.191D匝道桥位于三门峡市卢氏县官道口镇北侧,跨域河流并且在C匝道桥第一联结束处于C匝道桥顺接。全桥共一联,上部结构为(7*20)m预应力混凝土连续箱梁,全长142.5m,桥宽10.5m,采用单箱单室截面,梁高140cm。 地基处理:根据支架范围用机械或人工清除地表所有虚土、腐殖土和淤泥,晾晒后采用22T压路机进行碾压,经试验室轻型触探检测地基满足承载力不小于150kpa后方可采用山皮石炮渣换填铺垫。采用2*30cm山皮石炮渣填筑,压实度按照沉降量3mm控制。我部选用第一跨作为代表性区域进行预压。于2012年5月2日至5月9日对DK0+680.191D匝道桥第一跨现浇箱梁满堂支架进行预压。二、预压方法 预压采用袋装山皮石炮渣压重的方法,人工配合挖掘机装填,汽车运输至现场,吊车吊运至底模进行预压方式。根据每袋山皮石炮渣的重量算出每阶段压载的袋数及整个底板区域沙袋布置的数量及重量,从跨中向两边依次在底模上进行预压。设专人称量、专人记录;加载时,派专人观察支架变化情况,一旦发现异常,立即停止压载并分析原因进行补救。加载分级进行,0%-60%-90%-120%,荷载分布与箱梁施工荷载分布相同,并及时进行测量、观测,加载的顺序尽量接近于浇筑砼的顺序,不可随意堆放。支架预压一次性卸载,预压荷载应对称、均衡、同步卸载。 三、预压荷载 DK0+680.191D匝道桥第一跨采用分段预压,分段如下图(图中以米为单位):

支架预压

西铁工程公司陇海线元龙至伯阳改线灾后重建工程项目经理部编号:工程名称及项目连续梁支架预压技术交底(跨济青高速公路特大桥) 技术交底内容一、施工方法 支架搭设完后,为保证系梁浇注混凝土后满足设计的外形尺寸及拱度要求,检验支架及地基的强度及稳定性,消除整个支架的非弹性变形,测量出支架的弹性变形,采取对支架预压的方法以消除非弹性变形,具体做法如下: (1)预压材料:用编织袋装砂土对支架进行预压,预压荷载为梁体自重的120%。 (2)预压范围:0#、1#箱梁底全长、全宽范围。 (3)测点布置 0#、1#块段支架预压的观测点设置为每节段顺桥向中心断面及远离端头50cm三个横断段,每个横断面在箱梁底板中心线及腹板中心线处设三个观测点。 交底人:现场负责人:复核:现场领工员:审核:班组操作人:交底日期:接受日期:

西铁工程公司陇海线元龙至伯阳改线灾后重建工程项目经理部编号:工程名称及项目连续梁支架预压技术交底(跨济青高速公路特大桥) 技术交底内容 (4)预压方法 首先对搭设的支架高度按设计进行调整。根据箱梁各部位重量及砂袋的容重分别计算出桥梁上的加载高度,待箱梁底模安装完成后,按照计算结果逐级加载。加载时用吊车将砂袋吊至支架顶,由人工摆放(每个砂袋重量提前过磅)。加载中由技术人员现场控制加载重量位置,避免出现过大误差而影响观测结果。 加载时按照0→30%→60%→100%→120%→100%→60%→30%→0设计荷载分四级加载,测出各测点加载前后的高程。前三级荷载持荷6小时,第四级持荷72小时后,再分别按加载级别卸载,并分别测出每级各测点的高程值。 加载比率(%)0 30 60 100 120 加载重量(t)0 144.75 289.5 482.5 579 持核时间(h) 0 6 6 6 72 堆载材料采用袋装土(中、细砂或普通土),,堆载高度根据荷载大小及分布情况及袋装土的容重实际计算,在r=1.55t/m2时,高度为0.5m~1.35m,因此,翼缘板处堆载一层沙袋,靠近腹板加厚处加载一层沙袋,箱体处先堆载两层沙袋,往上逐渐减少。腹板处沙袋总高6.41米。共需预压土579t。在铺底模前对支架预压时,需铺设5cm 厚板材或10×10cm方木(纵铺),为防止损伤模板面板,需在底模上满铺彩条布。 交底人:现场负责人:复核:现场领工员:审核:班组操作人:交底日期:接受日期:

现浇箱梁满堂支架预压施工技术交底知识讲解

现浇箱梁满堂支架预压施工 技术交底 编制: 复核: 审核:

交底内容:现浇箱梁满堂支架预压施工过程及现场监测。 一、编制说明及依据 依据国家现行相关标准规范,结合工程实际,编制本桥模板支撑系统的专项施工方案,从施工技术、安全及计划等方面,指导本工程施工。 编制依据如下: 1、贵阳北站高架桥施工设计图 2、现场施工条件 3、《公路桥涵施工技术规范》 JTG TF50-2011 4、《建筑施工碗扣式钢管脚手架安全技术规范》JGJ166-200 8 二、工程概况 站前高架桥设计为五联17跨连续箱梁,每联长度分别为86.05米、54米、84米、54米、58.8米,单侧全长336.85米,桥宽24.4米,南北侧各设置一座,设计范围为F轴和R轴之间(国铁设计轴线)。 箱梁断面为单箱四室,梁高1.6m,顶板宽24.4m,底板宽18.2m,悬臂长3(3.2)m,厚0.22~0.55m,混凝土箱梁顶板厚0.25m,底板厚0.2m,腹板厚0.5-0.9m。箱梁主材用量混凝土C50共计11756方,HRB335钢筋4725.4吨、RB235钢筋78吨,Φs15.2钢绞线102.4吨。高架桥平面位于直线段上,桥面无纵坡,桥面横向通过箱梁顶底板绕变坡点旋转形成1.5%双向横坡,腹板保持铅直,顶底板平行布置。 满堂支架应具有足够刚度和强度,并采用预压重消除支架的非弹性变形,预压重量为箱梁自重的115%,消除支架变形产生的不利影响。 2.1桥梁工程 ⑴本项目箱梁断面为单箱四室,梁高1.6m,顶板宽24.4m,底板宽18.2m,悬臂长3(3.2)m,厚 0.22~0.55m,混凝土箱梁顶板厚0.25m,底板厚0.2m,腹板厚0.5-0.9m。 三、预压方案 1、预压 支架预压采用砂袋,预压荷载为箱梁自重的115%,其荷载分布与现浇箱梁重量分布情况一致,支架预压前将全部碗扣用铁锤打紧。预压材料用吊车吊装、人工堆码,沙袋均为1m3,每袋重量为 1.81(±0.3)t。分三次水平加载,第一次试压重60%,第二次为80%,第三次115%全部加完。当纵向加载时,等截面梁宜从混凝土结构跨中开始向支点处进行对称布置;当横向加载时,宜从混凝土结构中心线向两侧进行对称布置。每级加载完成后应先停止下一级加载,并应每间隔12h对支架沉降量进行一次检测,当支架顶部监测点12h的沉降量平均值小于2mm时,可进行下一级加载。 待支撑体系沉降稳定以后,测出支架及地基变形量参数。荷载加载完成后,每隔24小时进行一次沉降观测,并应记录各监测点的标高,计算沉降量;各监测点最初24h的沉降量平均值小于1mm或各监

满堂支架预压方案

一、概述 1.1 工程概况 某大桥现浇箱梁左幅为双箱双室结构,右幅为三箱三室结构,每跨现浇段长20m,宽度12.25m至20.48m不等,翼板悬臂长2m,箱梁顶板设置成3%双向横坡,梁高1.3m,腹板厚60cm,底板厚40cm。边跨现浇梁端设一道2m厚横隔板,且设置人洞以便施工,边跨梁段底板也设有一人洞供施工及成桥运营后检查用。 1.2 施工方法简介 现有场地已硬化,无需再处理地基,采用碗扣式满堂支架现浇施工工艺进行施工。施工时,翼缘模板及外侧模采用定制钢模板,内模采用组合钢模板,底模采用大块竹胶板桥梁专用模板,内模支撑采用φ48×3.5mm脚手管做排架。 二、满堂支架搭设及预压 2.1 地基处理 基本已用砼硬化,基本可不用进行地基处理。若有未硬化完全处,可先用装载机将表层松土推平并压实,如果发现弹簧土须及时清除,并回填合格的砂类土或石料进行整平压实。原有地基整平压实后,铺设15cm厚碎石,采用人工铺平,用蛙式夯土机进行夯压。在石子层上按照安装满堂支架脚手钢管立杆所对应的位置铺设支垫钢板。 2.2 材料选用和质量要求 钢管规格为φ48×3.5mm,且有产品合格证。钢管的端部切口应平整,禁止使用有明显变形、裂纹和严重绣蚀的钢管。

扣件应按现行国家标准《钢管支架扣件》(GB15831)的规定选用,且与钢管管径相配套的可锻铸铁扣件,严禁使用不合格的扣件。新扣件应有出厂合格证、法定检测单位的测试报告和产品质量合格证,当对扣件质量有怀疑时,应按现行国家标准《钢管支架扣件》(GB15831)的规定抽样检测。旧扣件使用前应进行质量检查,有裂缝、变形、锈蚀的严禁使用,出现滑丝的螺栓必须更换。 2.3 支架安装 本支架采用“碗扣”式满堂支架,其结构形式如下:纵向立杆布置间距以90cm为主,箱梁两端和腹板为60cm;横向立杆在箱梁腹板所对应的空心位置间距90cm,腹板及底倒角处钢管间距60cm,其中腹板下加密两列普通钢管,以加强腹板处支架的承载能力;翼缘横、纵向立杆均按90cm布置。在高度方向横杆步距120cm,使所有立杆联成整体,为确保支架的整体稳定性,在每三排横向立杆和每三排纵向立杆各设置一道剪刀撑。 在地基处理好后,按照施工图纸进行放线,纵桥向铺设好支垫钢板,便可进行支架搭设。支架搭设好后,用可调顶托来调整支架高度或拆除模板用。 碗扣架安装好后,对于箱梁底板部份,在可调顶托上纵向铺设400×10×10cm的木枋,然后在其上铺设横向400×10×5cm的木枋(10cm面竖放,竖放的目的增加刚度),腹板50cm宽度内木枋满铺,底板其余间距25cm铺设。对于翼缘部份,钢管架直接搭设到翼缘底,先在顶托上安装纵向400×10×10cm(15cm面竖放)的木枋,根据翼

支架预压报告

郑卢高速公路洛宁至卢氏段TJ-12标DK0+匝道桥第一跨 支架预压试验 总结报告 郑卢高速公路洛宁至卢氏段TJ-12标 中铁四局集团有限公司项目经理部 二零一二年五月十二日

DK0+匝道桥支架预压试验 总结报告 一、预压概况 官道口互通式立交DK0+匝道桥位于三门峡市卢氏县官道口镇北侧,跨域河流并且在C匝道桥第一联结束处于C匝道桥顺接。全桥共一联,上部结构为(7*20)m预应力混凝土连续箱梁,全长,桥宽,采用单箱单室截面,梁高140cm。 地基处理:根据支架范围用机械或人工清除地表所有虚土、腐殖土和淤泥,晾晒后采用22T压路机进行碾压,经试验室轻型触探检测地基满足承载力不小于150kpa后方可采用山皮石炮渣换填铺垫。采用2*30cm山皮石炮渣填筑,压实度按照沉降量3mm控制。我部选用第一跨作为代表性区域进行预压。于2012年5月2日至5月9日对DK0+匝道桥第一跨现浇箱梁满堂支架进行预压。 二、预压方法 预压采用袋装山皮石炮渣压重的方法,人工配合挖掘机装填,汽车运输至现场,吊车吊运至底模进行预压方式。根据每袋山皮石炮渣的重量算出每阶段压载的袋数及整个底板区域沙袋布置的数量及重量,从跨中向两边依次在底模上进行预压。设专人称量、专人记录;加载时,派专人观察支架变化情况,一旦发现异常,立即停止压载并分析原因进行补救。加载分级进行,0%-60%-90%-120%,荷载分布与箱梁施工荷载分布相同,并及时进行测量、观测,加载的顺序尽量接近于浇筑砼的顺序,不可随意堆放。支架预压一次性卸载,预压荷载应对称、均衡、同步卸载。 三、预压荷载 DK0+匝道桥第一跨采用分段预压,分段如下图(图中以米为单位):

支架预压总结报告

K106+600分离式立交浇箱梁支架预压总结报告 一、预压概况: K106+600分离式立交桥位于定边县杨井镇孙克崾岘村,该分离式立交上跨主线。桥梁起至里程为RK+061.166~RK0+133.166,桥梁中心里程桩号为RK0+097.166,桥梁共长72.0米。主桥设计为现浇箱梁,跨径布置为(14+19+19+14)m的钢筋混凝土箱梁,设计为C40混凝土共计334.9m3,梁高1.4m,箱梁顶板宽8.5m,底板宽5.0m,两侧悬臂长均为1.75m,箱梁顶板厚度0.25m,底板厚度0.2m,腹板跨中厚0.45m,腹板墩顶附近厚0.9m,箱梁按等高度设置,其顶、底板横坡均为0%,腹板按竖直设置。在支点截面处设置端、中横梁。其中中横梁宽1.6m,端梁宽1.0m。 一、地基处理:支架搭设前需要对支架基础进行处理,现浇梁支架下场地地基整平,夯填碎石垫层,夯填厚度为25cm。然后在碎石垫层上浇筑一层15cm厚C25混凝土硬化,硬化前采用压路机对碎石垫层进行碾压,使地基承载力满足施工要求;基础整平时,桥横向坡度为1%,有利于排水。保证地基承载力确保地基完全满足支架荷载要求。 二、预压方法: 支架搭设完成后需对支架进行预压,以消除支架的非弹性变形同时,采用Ф25的螺纹钢筋堆载的方法,人工配合吊车进行吊装,吊车直接吊至底模进行预压,根据每件钢筋的重量计算出每阶段加载的件数及整个区域布置的钢筋数量及重量,自跨中向两边依次加载。按预压荷载总重的0→60%→80%→120%→50%→25%→0进行分期加载及分期卸载,并测得各级荷载下的测点的变形值。

现浇箱梁分一次整体浇筑,通过开天窗先浇筑底板和腹板混凝土,再浇筑顶板混凝土,但预压按照一次性浇筑完成计算,所以各部位的重量按照(钢筋混凝土重量×1.2)进行计算: 1、混凝土设计为334.9m3,钢筋自重为148吨,单位重量:(混凝土及钢筋荷载加载折合系数按2.6吨计算) 2、安全系数按1.2计算 即=334.9×2.6×1.2=1044.89t 选用钢筋每件标示重量为 3.003吨,按以上各部位重量除以每件重量得出单位面积上吨位的数量,施工中应注意收听天气预报,遇雨天必须全部用防水篷布覆盖。 四、沉降点及沉降观测: 预压加载前布设各沉降观测点,沉降观测点设于底模上,本次共布设15个断面,每个断面布设3个点,共45个观测点。未预压前按照布置好的观测点,测量其初始高程。数据见附表。 11月6日开始堆载,第一跨(2#-3#)自跨中向两端堆放钢筋。 11月7日项目部测量工程师和现场监理工程师对模板50%的预压荷载48小时作用下进行沉降观测,日沉降量≤1mm。11月9日项目部测量工程师和现场监理工程师对模板120%的预压荷载72小时作用下进行沉降观测,日沉降量≤1mm,满足《钢管满堂支架预压技术规程》(JGJ/T194-2009)中规定:各监测点最初24h的沉降量平均值小于1mm,支架预压合格。

支架预压-安全技术交底 - 制度大全

支架预压:安全技术交底-制度大全 支架预压:安全技术交底之相关制度和职责,交底内容:1.高处作业人员及架设人员,必须经过专业技术培训及专业考试合格后,持证上岗并定期检查身体。2.患有下列疾病不能从事高处作业及架设作业:如心脏病、高血压、贫血、癫痫病等。3.预... 交底内容: 1.高处作业人员及架设人员,必须经过专业技术培训及专业考试合格后,持证上岗并定期检查身体。 2.患有下列疾病不能从事高处作业及架设作业:如心脏病、高血压、贫血、癫痫病等。 3. 预压之前对全体预压施工人员进行班前讲话和安全技术交底,让每一位施工人员熟悉和明知施工中的安全控制要点。 4. 对机械操作人员进行安全教育,尤其是吊车司机要服从现场指挥人员的指挥起吊,严禁歪、拉、斜进行起吊沙袋,控制起重吊车大臂的专项速度和方向,沙袋重物的高度等。 5. 在摆放沙袋的过程中,应严格控制沙袋的上下沙袋交错紧压摆放,控制沙袋周边的摆放整齐度,沙袋与沙袋之间应紧密,相贴牢固,控制好每一层沙袋,每一层沙袋表面大致成一平面,以利于上一层沙袋的稳定。 6. 现场施工人员应戴好安全帽,严禁施工人员穿拖鞋工作,堆放沙袋的人员由于在高处作业,该作业人员应佩戴安全带,并且安全带应与周边的牢固固定物进行挂扣联接,保证高空作业人员的安全。 7. 起重吊车的起吊沙袋应由专人进行指挥起吊。 8. 专人注意观察加载过程中支架的变形和稳定,采取仪器与现场专人进行观察的方法,发现问题及时作出停止施工的要求。 9.在卸载过程中应自上而下水平进行沙袋的卸载,卸载应逐层进行卸载,严禁一层沙袋未卸载完从旁边卸载第二层沙袋,严禁从底部抽取沙袋的方法进行卸载。 10.沙袋的转移如是人工搬运移位到另外位置,应由专门的工作平台与行走道路,严禁在上部跳跃搬运。 11.脚手架搭设人员必须是经过按现行国家标准《特种作业人员安全技术考核管理规则》考核合格的专业架子工。上岗人员应定期体检,合格后方可持证上岗。 12.作业层上的施工荷载应符合设计要求,不得超载。 13.钢筋在吊装过程中,必须由专人指挥。起吊和放下应缓慢进行,避免快起快落,对支架造成冲击。在支架上方吊运钢筋时,应及时将底模清理干净,防止有障碍物导致吊的过高。 14.当由六级及六级以上大风和雾、雨、雪天气时应停止脚手架搭设与拆除作业。雨、雪后上架作业应有防滑措施,并应扫除积雪。 15.脚手架的安全检查与维护,应按规定进行。安全网应按有关规定搭设和拆除。16.不得在脚手架基础及其邻近处进行挖掘作业,否则应采取安全措施,并报主管部门批准。 17.搭设脚手架时,外侧应有防止坠物伤人的防护措施。 18.在脚手架上进行电、气焊作业时,应有防火措施和专人看守。 19.工地临时用电线路的架设及脚手架接地、避雷措施等,应按现行行业标准《施工现场临时用电安全技术规范》的有关规定执行。 20.搭拆脚手架时,地面应设围栏和警戒标志,并派专人看守,严禁非操作人员入内。

支架及基础预压

邯郸市中华大街-北环路立交工程 ES 匝道桥箱梁支架基础及支架预压技术交底报批 1编制依据 1.1邯郸市中华大街-北环路立交工程ES 匝道桥施工图设计(送审稿) 1.2JTJ/T194-2009钢管满堂支架预压技术规程 1.3项目部对箱梁施工的技术交底 2支架基础预压 2.1支架基础预压区域选择 根据支架基础预压的规定和ES 匝道桥4#~7#支架区域的现场的实际情况,预压范围选择在支架高度较低(支架较低支架对基础荷载相对集中),基础相对不稳定(承台基坑范围)的4#轴北侧5米范围内。 2.2预压方法 底托底面尺寸为15*15cm ,垫木尺寸为宽度为15cm 。由于预压的是集中荷载,垫木长度为15cm 等同底托底座宽度。垫木分布同支架分布。具体如下图: 原地表整平夯实 40cm厚灰土 10cm厚现浇混凝土 垫木10*15cm方木,上面长度15cm 主龙骨15cm*15cm 脚手板 加载材料支点平面布置图 预压方法简图 2.3预压荷载 在选定的区域内,对基础的荷载理解为局部的集中荷载,混凝土图示混凝土部分计算1.8米长箱梁混凝土量。由于支架高度较小不计算模板及支架的重量。根据支架基础预压的规定,预压单元内出现的最大荷载强度不超过预压单

元内荷载强度平均值的120%。 预压荷载=2.95*1.8*2.6*1.2=16.5(吨)*10=165KN 2.4加载及卸载 加载预压单元横纵向对称加载,一次性加载完成。卸载过程同加载过程。 2.5预压监测 ①加载之前监测点标高 ②加载后每隔24小时的监测点标高 ③卸载6小时后监测点标高 2.6记录 根据现场预压的实际数值,按照下述格式进行记录:

现浇箱梁支架预压监理技术交底会议纪要档

现浇箱梁支架预压监理技术交底会议纪要 时间:2009年6月18日下午15:30 地点:BH-5标会议室 参加人员:详见会议签到表 主持:朱德国(驻地监理工程师) 目前BH-5标已完成14联(ZN29—ZN32)现浇箱梁支架搭设工作,根据监理规范及BJ2监理规划的要求,监理组织了箱梁支架预压工序监理交底会。代建测量工程师、监理单位总工、驻地、结构监理工程师及施工单位项目总工等相关人员参加了本次交底会。BHJ2总监办总工吴亦平详细介绍了预压过程中主要工作内容、应当注意事项及监理检查复核要求等,代建方提出了观测方面的指导意见。纪要如下: 一、明确支架预压的目的:通过对支架加载观测模板的沉降情况,为支模提供技术参数。通过对支架加载观测管架结构及地基的沉降情况,验证支架的稳定性,确保安全。 二、荷载的计算及荷载的布置原则:根据箱梁设计钢筋砼重量及施工荷载,考虑1.2倍的安全系数确定预压荷载。采用均布二层砂袋,对横梁及隔梁等支撑加密部分相应增加堆载重量的原则进行加载预压。 三、观测点的设置:同意施工单位预压方案中的沉降观测点设置位置进行观测点设置。提醒施工方,所有观测点应设置在支架的立杆顶端。

四、观测的要求:加载之前项目部和监理必须分别对观测点进行标高观测,比对原始观测成果。加载至施工荷载的20%时,施工方应进行非弹性变形阶段的观测。加载达100%后,每天观测不少于两次。连续观测48小时,累计沉降量不超过3㎜视为稳定。注意每次观测时间相对固定,避免温差对钢管变形的影响。监理采取共同测量和抽检的方法进行检查确认。 五、卸载的要求:待沉降稳定后将观测成果整理,报总监办批准后再行卸载。 六、根据类似工程经验,建议预压前预先抬高底模板高程1.5~1.7厘米,以减少卸载后调整底模标高的工作量,减少工序间的间隔时间。 代建办测量工程师颜德高工提出要求和建议:对预压过程中观测人员须认真细致做好观测工作,减少观测的误差。观测成果要及时整理报监理和代建方审查认可;建议竹胶模板顶面采用保护措施,防止影响砼外观质量。 测量专业监理工程师沈进田对观测方面进行交底:测量仪器首先要进行检测校正,保证精度;布点要合理并方便观测;加载到20%荷载左右时,及时进行观测。 驻地监理工程师朱德国最后强调: 一、要求项目部针对本次监理交底要求,进一步完善细化支架预压方案。 二、箱梁支架搭设须按代建下发的验收程序和要求进行验收,经验收合格、各方会签后方允许预压施工。

支架预压技术交底

支架预压技术交底 一、预压目的及程序 1、为了保证现浇砼工程施工的质量,并保障工程施工安全,在满堂脚手架施工过程中减少浪费,减少环境污染,保护环境的目的。 2、首先进行承台施工回填土部位进行地基预压,确保地基的承载力满足设计要求,依次根据设计要求和施工需要,支架体系搭设完成后,进行支架体系的堆载预压。 3、因为计算支架沉降量的计算公式均是近似的、精度有限,通过预压后可以消除非弹性变形,得出弹性变形的较准确的数值,为所施工的结构更接近于设计提供了有利条件,并保证了施工期间的结构安全。 4、支架预压期间测量人员按测设的观测点进行测量复核,待荷载卸下后,再对原测设的观测点进行复核,并将历次所测结果进行分析比较,计算出支架受压后的压缩变形,包括两部分的变形,永久变形和弹性变形。 5、对于永久变形经过预压试验后可消除,不致使箱梁浇筑后造成箱梁裂缝,而对于弹性变形可根据测量结果在支设模板时适当抬高底模标高即可(模板预拱度的调整通过调整模板支撑顶托完成),保证在箱梁浇筑混凝土后,箱梁的底板标高能达到设计标高。 二、地基预压 1、地基预压选择两个部位,一是:○3或○4号墩基坑回填部位,此处在干渠桥内,该处地基承载力最大,二是:干渠岸上○2或○5号墩基坑回填土部位,此处在干渠桥岸上具有代表性。 2、预压区单元划分及荷载:○3或○4号墩基坑回填部位、○2或○5号墩基坑回填土部位顺桥向5米、纵桥向22.5米范围内,划分为6个单元格,每个单

元格内的地基预压荷载为此单元格上部荷载的1.2倍,计每平方米○3或○4号承台基坑回填部位300Mpa/M2、○2或○5号等干渠外承台基坑回填土部位200Mpa/M2。 3、观测及测点布置和观测: ○1、地基加载前测点标高ho,加载后测点标高hj,加载后间隔24小时测点标高hi,卸载6小时候测点标高hc。 ○2、每个观测断面上布点5个,且对称布置,预压变形观测采用水准仪,按照《水准仪验定规程》JJG425进行验定,预压变形观测采用三等水准测量要求作业, A、所有仪器必须检定合格后方可开始观测工作; B、在支架地基处理之后,预压荷载施加之前,测量记录原地面的标高; C、全部预压荷载施加完毕后,记录各测点的标高; D、每间隔24h观测一次,记录各测点的标高,计算前后两次沉降差; E、当地基预压符合验收规定时,认为地基沉降达到稳定,可以进行卸载; F、卸载6h后观测各测点标高,计算前后两次沉降差,即地基回弹量; G、计算地基总沉降量。 三、支架预压 1、支架预压布置 ○1、为保证支撑架预压达到预期的效果及工程进度要求,针对箱梁变截面的设计特点、架体高度、施工先后顺序和地基情况的不同,全桥选取两种代表截面各抽取一跨,支架预压工作选取左幅○3~○4轴线间一跨,(宽度20.50米、跨度52米),右幅○5~○6轴线间一跨(宽度20.50米、跨度25.80米),以此两跨支架预压支架基础回弹值及整个支架的回弹值结果,作为各代表截面跨施工预拱度设置的参考数值。

满堂支架搭设施工技术交底

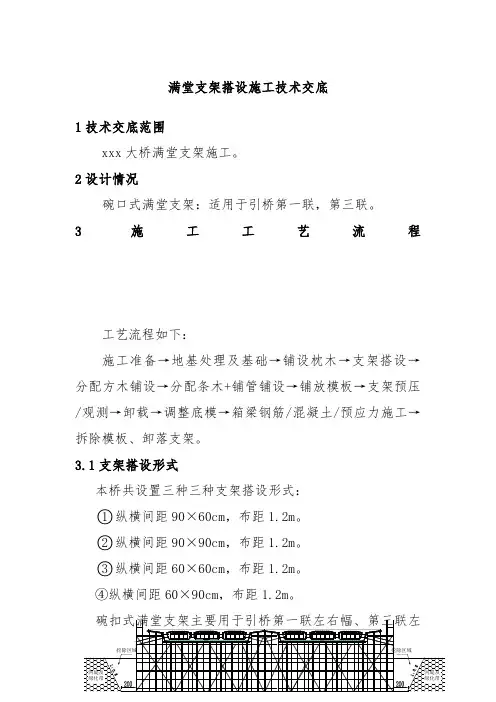

满堂支架搭设施工技术交底 1技术交底范围 xxx大桥满堂支架施工。 2设计情况 碗口式满堂支架:适用于引桥第一联,第三联。 3施工工艺流程 工艺流程如下: 施工准备→地基处理及基础→铺设枕木→支架搭设→分配方木铺设→分配条木+铺管铺设→铺放模板→支架预压/观测→卸载→调整底模→箱梁钢筋/混凝土/预应力施工→拆除模板、卸落支架。 3.1支架搭设形式 本桥共设置三种三种支架搭设形式: ○1纵横间距90×60cm,布距1.2m。 ○2纵横间距90×90cm,布距1.2m。 ○3纵横间距60×60cm,布距1.2m。 ④纵横间距60×90cm,布距1.2m。

右幅。其搭设形式如图1所示。 图3.1-1标准段支架图 系粱下支架搭设示意图 3.2 基础与地基处理 ①、持力层选择 通过计算碗口件立杆基础地基承载力不小于112.2kN/㎡,故选取粉质粘土层作为支架地基持力层,地基承载力为140 kN/㎡。(我部相应段落地勘报告中显示的覆土地质情

况) ②、支架普通地基处理 由于本桥梁体支架搭设时间处于7至9月份,降雨较多,为避免降雨引起地基出现不均匀沉降,对梁体满堂支架地基表面进行清表30cm,并将场地进行平整碾压,对地基承载力进行检测,达到要求以后在地基表面填筑30cm厚砂砾石,机械压实,压实度达93%,然后在砂砾石层面上浇20㎝厚C20混凝土。 ③、支架地基处理 填筑合格土石料,分层填筑,层厚不大于40cm,粒径不大于层厚2/3,第一层回填时可使用大块石料,但粒径不大于40cm,使粒料填挤密实,换填压实度不小于93%,换填至地基标高后,在表面填筑砂砾石浇筑20cm厚C20砼。 3.3碗扣式满堂支架搭设 (1)、支架搭设 ○1、脚手架搭设前先根据支架设计方案在已处理好的地基上进行测量,确定纵横定位线,确定立杆布置位置并摆设方木。 ○2、在已处理好的枕木上安装托座,然后将立杆插在其上,采用2.4m、3.0m不同长度立杆交错,参差布置,其余各层均采用3m的立杆接长,顶面再用0.6m或0.3m(特别加工而成)的立杆找平,以避免立杆接头处于同一水平面,当

满堂支架预压试验方案

满堂支架预压试验方案及成果 1 预压荷载试验总体方案 1.1 首跨满堂支架现浇梁荷载试验 首跨预压通过模拟梁体施工进行等荷载试验,测定实际沉降量,然后确定预拱度。等荷载试验沉降量由模拟试验分为两部分沉降量的叠加:①地基沉降和模板方木变形量;②钢管支架沉降量。 地基沉降和模板方木变形量,过模拟试验确定。选一个代表性的地基(面积2.1×1.5m),再按支架、模板设计布置试验支架,在试验支架上进行等荷载试验,测量变形和沉降量。 钢管支架变形沉降量通过计算确定。 首跨等荷载预压实测沉降量减去模拟试验的地基沉降和模板方木变形量,即为实测的钢管支架沉降量。此值与钢管支架变形计算值比较,对计算值予以修正,作为后续施工计算钢管支架沉降量的依据。 1.2 后续满堂支架现浇梁沉降量的确定 后续满堂支架现浇梁沉降量,通过模拟试验和计算确定。模拟试验确定地基沉降和模板方木变形量;钢管支架计算修公式计算钢管支架沉降量。两者叠加即为准备现浇梁的沉降量。 2 试验荷载的确定 2.1首跨梁支架预压荷载 试验荷载主要考虑梁体自重的荷载、内模重量、施工荷载。32m简支箱梁(线间距5.0m)各分项荷载按两部分考虑:端部(2×2m)和中间标准段(28.6m)。端部荷载作用在墩顶支座上,不考虑沉降,因此只需确定中间标准段的荷载。中间标准段(28.6m)各分项荷载估算详见附表1。 32m箱梁(线间距5.0m)中间标准段(28.6m)各分项荷载估算表附表1 中间标准段合计总重量为808.91t。

2.2模拟试验荷载 梁体底部支架联成整体,整体受力比较均匀,但为了比较真实体现支架的受力状况,将支架受力状况分为两为两部分考虑:梁体底板和腹板部位受力与翼缘板部位受力。 (1)底腹板部位荷载 腹底板部位施工恒重=内模重量+钢材重量+底板砼重量+腹板砼重量+顶板砼重量 =24.5+77.6+121.4+141.5+196.2=561.2(t) 腹底板受力面积(不考虑旁支架受力):28.6m(长)×6m(宽)=171.6㎡ 施工中底腹板支架平均压力=561.2÷171.6+0.25=3.52(t/㎡) 底腹板部位模拟试验荷载=3.52×2.1×1.5=11.09t (2)翼缘板部位荷载 翼缘板部位施工恒重=钢材重量×24.86%+翼缘板砼重量 =77.6×24.86%+151.9=171.19(t) 翼缘板受力面积(不考虑旁支架受力):28.6m(长)×7.4m(宽)=211.64㎡ 施工中翼缘支架平均压力=171.19÷211.64+0.25=1.06(t/㎡) 翼缘板部位模拟试验荷载=1.06×2.1×1.5=3.34t 3 模拟试验和计算确定变形量 3.1模拟试验测量模板方木和地基沉降量 试验时先按附图1布置试验支架,测量试验支架高程(h0),然后加荷载,加荷载至3.34t时(翼缘板部位模拟试验荷载),持续荷载8小时以上,测量支架高程h1,然后再加荷载至11.09t时(底腹板部位模拟试验荷载),持续荷载8小时以上,测量支架高程h2。 翼缘板部位模板方木和地基沉降:h=h1-h0 底腹板部位模板方木和地基沉降:H= h2-h0 3.2碗扣式脚手架的变形计算 ①弹性变形:δ1=σH/E (σ压应力,H杆件长度,E弹性模量) 根据前面计算,腹底板底平均压力为3.36t/㎡,单杆件承力面积0.36㎡,所以单杆件受力为1210N,面积456.32㎜2,杆件长度H=6m,E=2.1×105N/㎜2。 δ1=1210÷456.32×6000÷(2.1×105)=0.076㎜,可以忽略不计。 ②支架在每一个接缝处的非弹性变形:查阅有关的资料和实践经验,在一般情况

支架预压施工技术交底(图文并茂)

1 支架现浇梁支架预压施工技术交底 1.交底范围 本交底适用于斑竹互通立交匝道桥支架现浇梁支架预压施工技术交底。 2.施工准备 (1)支架搭设完成后,对支架平面位置,顶面高度等进行全面复核,并对支架安装的牢固、整体及安全性进行全面检查、验收,检查支架搭设、安装、受力的整体性、均匀性,保证支架的整体强度和刚度,确保支架的施工过程中的安全可靠。 (2)模板拼装完毕,临边防护、操作平台准备就位。 (3)模板尺寸、位置、标高等检查评定合格。 (4)作业人员已接受岗前安全教育,班组长做班前讲话,准备并检查安全劳保用品。 (5)所需相关工机具及仪器全部到位,并确保现场用电、机械设备正常运行。主要设备:吊车,装载机。 3.工艺流程图 4.施工步骤 施工步骤一:沙袋装填 (1)预压方式:使用尼龙编 织袋装填沙子进行预压。 (2)预压荷载:预压荷载为 梁体自重的120%=(砼自重+模板 及型钢自重+现浇箱梁钢筋 重)x1.2=(980.5t+45.8t+162.125)*1. 2=1426.11t。 (3)沙袋数量:每个砂袋计 划装1.5吨,沙袋填装951袋。 (4)沙袋装填:人工配合装载机、吊车进行装袋,吊车吊钩配备电子称重吊钩,控制沙袋装填重量,每袋误差控制要求±10kg以内。 (5)沙袋装填位置与预压部位同处于吊车作业范围内,避免沙袋来回倒运。 质量标准:每袋误差控制要求±10kg以内。 操作要点:沙袋不得填装石块或混杂钢筋等尖锐物,沙袋吊装时防止铁钉或者尖锐的硬物把沙袋挂破。 施工步骤二:布设沉降观测点 (1)测点布设:支架在预压过程中需观测8个断面共64个观测点,具体观测位置设在每跨的端部2m处,每5m设置一道观测断面,每组分支架基础左、中、右三个点,左右翼缘各1个点,底模左、中、右三个点。 (2)观测点使用钢钉钉入模板,外露长度1cm,地基基础观测点提前预埋钢筋头或使用水泥钉强行钉入,外露长度3cm。喷涂油漆按断面依次编号。 交底人:复核人:交底接收人:1

满堂支架的预压方案

满堂支架预压方案 为保证施工安全、提高现浇梁质量,在支架搭设完毕,模板安装完成后,对支架进行超载预压。 一、满堂支架预压目的 1、检查支架的安全性,确保施工安全。 2、消除地基、支架自身非弹性变形的影响。 二、支架预压方法 1、根据支架的基础情况及支架的高度选择具有代表性的区域进行预压(具体区域由管理公司及监理公司现场进行确认)。 2、预压材料选用成捆钢筋原材,堆码按设计梁体的结构自重和分布形式堆放,加载时对称等载预压布置,防止支架偏压失稳。加载顺序按混凝土浇筑的顺序并分次进行且不应少于3次。每次加载应为预加载荷值60%、80%、100%。 3、支架预压荷载不应小于支撑架承受的钢筋混凝土结构的恒载与模板重量总和的1.1倍。 4、一般梁跨预压时间为三天。卸压完成后,复测各控制点标高,以便得出支架的弹性变形量,用总沉降量(即支架持荷后稳定沉降量)减去弹性变形量为支架的非弹性变形(即塑性变形)量。预压完成后要根据预压成果通过可调顶托调整支架的标高。 5、采用分段预压,先预压边跨,再预压中跨,最后预压另一个边跨。在安装好底模后,可对支架进行预压。 6、测点的布置: 压重前先在底模和下部支架顶端及支架基础上布设观测点,测量位置设在梁跨的1/2、1/4处及中间,每点位横向均设3点,观测点在模板及地基混凝土上。压重前,测量观测点的原始标高,并作详细记录。 7、预压方案的报告。 预压完成后出具预压报告并行层文件报监理单位。 三、预压验收 支架预压验收应在施工单位自检合格的基础上进行,验收安下表进行:

钢管满堂支架预压验收表

百特高支模工程满堂支架预压方案 支架沉降监测表—顶部(底部)测点 日期:年月日单位: mm 华仁建设集团有限公司百特项目部第3 页共4 页

现浇箱梁专项施工方案(支架预压)

长沙市望城经济技术开发区 黄金园河(金星路-同心路段) 水生态环境综合整治建设项目一标段桥梁工程 满 堂 支 架 预 压 方 案 编制单位: 监理单位: 监理工程师: 审核日期:

一、编制依据: 1、国家、交通部现行的法律、法规、设计规范、施工规范、验收标准、规则等; 2、长沙市望城经济技术开区黄金园河(金星路-同心路段)水生态环境综合整治建设项目桥梁工程一标段《施工图设计文件》。 3、《公路工程技术标准》(JTG B01-2003); 4、《公路桥涵施工技术规范》(JTG/TF50-2011); 5、《钢管满堂支架预压技术规程》(JG/T194—2009); 6、《扣件式钢管脚手架安全技术规范》(JGJ130—2011); 7、《建筑结构荷载规范》(GB50009-2012) 二、编制目的: 1、检查支架的安全性,确保施工安全。 2、消除地基、支架自身非弹性变形的影响,有利于桥面线形控制。 3、测量预压时支架产生弹性变形,根据其测量结果对满堂架进行预拱度调整。 三、工程概括 本项目桥梁工程位于长沙市望城区黄金园河,跨越黄金园河桥梁按平面位置划分为南北两座桥梁,为黄金园河水生态环境综合整治建设项目一标段桥梁工程。新建北桥桩号为 K0-102.001,桥梁总长度123.2米,桥梁总宽度为12米,组成为0.25米(护栏)+2.25m人行道+2×3.5机动车道+2.25m人行道+0.25米(护栏),布置为16+16+16m米三跨砼箱梁+装饰索外倾式蝴蝶拱,每跨由四片箱梁组成,共3跨,合计为12片箱梁。每片箱梁梁长16米,梁高1.1m,采用单箱双室,箱梁顶板厚度0.25m,板厚0.22m,跨中腹板厚0.4m,支点处腹板厚0.9m,由C40混凝土现浇构成; 新建南桥桩号为K0+567.814,桥梁总长度123.2米,桥梁总宽度为12米,组成为0.25米(护栏)+2.25m人行道+2×3.5机动车道+2.25m人行道+0.25米(护栏),布置为16+20+16m米三跨砼箱梁+装饰索外倾式蝴蝶拱,每跨由四片箱梁组成,共3跨,合计为12片箱梁。中跨箱梁梁长20米,两端箱梁长16米,梁高1.2m,采用单箱双室,箱梁顶板厚度0.25m,板厚0.22m,跨中腹板厚0.4m,支点处腹板厚0.9m,由C40混凝土现浇构成; 由于现浇箱梁所用满堂钢管支架基础位于桩基施工筑岛上,岛体填方采用施工便道末端内的断面

箱梁支架预压安全技术交底.doc

单位工程名称:工程 工程 质 量 标 准 . 安全技术交底书 年月日 C/D 匝道箱梁支架预压接受班组 及有关人 见签到表箱梁跨度: 36.9m ,压载重量: 632t 参照《钢管满堂支架预压技术规程》( JGJ/T 194-2009 )

. 一、支架预压范围 支架预压原则上选取跨径及荷载最大、支架最高的代表性的一跨,由于DP7-DP8为D匝道第二联跨径最大的一跨,跨径为36.9m ,且支架最高,结合现场实际情况,因此选择此跨进行压 载实验。 二、支架预压的目的及方法 施 2.1 预压目的 工 一是检验支架及基础是否满足受力要求; 二是测出支架弹性及非弹性变形; 程 三是实测支架各处挠度变形量,为设置施工预拱度提供依据。 序 2.2 预压方法 为便于操作,采用砼预制块加载,预制块尺寸为0.8m (高) *1m (长) *1m (宽),单块重及 量 1.9t 。 施三、预压荷载计算 根据设计要求,按箱梁自重的 1.2 倍进行分级加载, D 匝道 DP7 ~ DP8 跨砼方量为 202.6m 工 3 ,压载总重 G=202.6*2.6=526.8t ,则预压砼块总重 N=1.2G=632t ,每个砼块重 1.9t ,总共需 方333 个。 四、变形观测点布置 法 压载时在支架上及支架基础设置沉降、变位观测点以便对沉降、变位进行观测。依据少支架的平面布置形式,支架上观测点设置于贝雷梁跨中和钢管中墩、支墩位置,共布置 6 个断面,每个断面 3 个点测位移值,每跨总共布置18 个观测点;支架基础观测点设置于每根钢管墩基础的顶 面,每跨共布置8 个观测点,监测点纵断面布置如图 1 ,平面布置如图 2 ,横断面布置如图 3 。

支架预压监理控制要点

支架预压施工监理控制点 规范规定 中华人民共和国行业标准(JGJ/T194-2009《钢管满堂支架预压技术规程》) 1.0.2 本规程适用于浇筑与市政工程中搭设钢管满堂支架现浇混凝土工程施工的支架基础与支架预压。 2.0.1 支架基础预压:为检验支架搭设范围内基础的承载能力和沉降状况,对支架基础进行的加载预压。 2.0.2 支架预压:为检验支架的安全性,收集施工沉降数据,对支架进行的加载预压。 3.0.1 现浇混凝土工程施工的钢管满堂支架的预压应包括支架基础预压与支架预压。 3.0.2 支架基础预压与支架预压应根据工程结构形式、荷载大小、支架基础类型、施工工艺等条件进行预压组织设计。 4.1.3 支架基础应设置排水、隔水设施,不得被混凝土养护用水和雨水轻浸泡。 4.1.4 支架基础预压前,应布置支架基础的沉降监测点;支架基础预压过程中,应对支架基础的沉降进行监测;支架基础监测应符合本规程第6章的规定。 4.1.5 对支架基础代表性区域的预压监测过程中,当最初72h各监测点的沉降量平均值小于5mm时,应判断同类支架基础的其余部分预压合格。 5 支架预压 5.1.1 支架预压应在支架基础预压合格后进行。 5.1.3 支架预压加载范围不应小于现浇混凝土结构物的实际投影面。 5.1.4 支架预压前,应布置支架的沉降监测点;支架预压过程中,应对支架的沉降进行监测;支架预压监测应符合本规程第6章的规定。 5.1.5 在全部加载完成后的支架预压监测过程中,当满足下列条件之一时,应判断支架预压合格: 1、各监测点最初24h的沉降量平均值小于1mm; 2、各监测点最初72h的沉降量平均值小于5mm; 5.1.7 支架预压后应编写支架预压报告,支架预压报告应包括下列内容: 1、工程项目名称; 2、支架分类以及支架代表性区域的选择; 3、支架沉降监测;

满堂支架预压技术交底 -

满堂支架施工技术交底

五、预压观测 在预压范围的中心、横向底板左右边侧布3个点进行观测。在首次加载前先观测一次,作为起始观测值,以后每加载完毕先停止下一级加载,间隔一段时间后对支架沉降量进行监测,监测完后方可进行下一级加压。全部加载完毕后,每2小时观测一次,一天之后每6小时观测一次,一直观测3天,如果加载120%后所测数据与加载前所测数据支架日沉降量小于2.0mm(不含测量误差),即认为支架已经稳定。将预压荷载卸载后再对底模标高观测一次,从以上的观测资料中计算出支架的弹性变形及地基的下沉。预压过程中进行精确的测量,可测出梁段荷载作用下支架将产生的弹性变形值及地基下沉值,将此弹性变形值、地基下沉值与施工控制中提出的因其它因素需要设置的预拱度叠加,算出施工时应当采用的预拱度,按算出的预拱度调整底模标高。同时要注意在支架外侧2米处设置临时防护设施,防止流水和雨水流入支架区,引起支架下沉。 六、卸载 预压完成排水卸载,拆除模板,根据桥梁线型重新放样,调整底模高度,卸载次序与吊装次序相反。卸载过程中水袋中的水应按照预定方案排放至硃山湖内,不得直接排放在支架两侧地面上。 七、支架预压控制要点 1、试压前认真按设计图纸及标准验收支架。 2、认真检查水袋是否有刮破和疑似漏水处,发现问题用局部水压试验密封性。 3、水袋高度是否达到标高要求,水袋上口悬挂是否过紧,在保障高度的情况下适当的放松,防止水袋拉裂。 4、试验支架与相邻支架间连接扣件必须松开自由。 5、测量点的标记必须牢固不滑移。 6、测量前认真校验水准仪,测量时前后视距尽量相等,每次测量最好在同一位置架设仪器,一个测站测完。 7、均匀加载。
