压力传感器与压力开关和压力继电器在功能及原理上的区别

压力开关是根据设定的压力大小，在达到设定值时，自动接通或断开的功能开关。压力开关、压力继电器，只能在你给定的压力下，打开或关闭开关，用来进行简单的位式控制，都是开关量输出！压力继电器比压力开关能够提供更多的输出节点或节点类型。压力传感器输出可以是模拟信号，也可以是数字信号，后级处理方便，也可以变成标准变送器信号用于远程传输。

压力继电器是利用液体压力来启闭电气触点的液电开关信号转换元件。用于当系统压力达到继电器的设定压力时，发出电信号控制电气元件的动作，实现泵的加载或泄荷控制、执行元件的顺序动作、系统的安全保护和联锁等。

它由压力-位移转换部件和微动开关两部分组成：按压力-位移转换部件的结构类型来看，有柱塞式、弹簧式、膜片式和波纹管式四种类型。其中柱塞式结构分有单柱塞式和双柱塞式两种。而单柱塞式又可分为柱塞、差动柱塞和柱塞-杠杆三种型式。按触点来分有单触点和双触电等。

换句话来说，压力传感器，可以把压力信号，变成模拟或数字信号，送给后级处理；而压力开关和压力继电器，只能在用户给定的压力下，打开或关闭开关，用来进行简单的位式控制（开关控制）。

如需进一步了解相关传感器产品的选型，报价，采购，参数，图片，批发等信息，请关注https://www.360docs.net/doc/1515748197.html,/

常用压力传感器原理分析

常用压力传感器原理分析振膜式谐振压力传感器振膜式压力传感器结构如图(a)所示。振膜为一个平膜片，且与环形壳体做成整体结构，它和基座构成密封的压力测量室，被测压力 p经过导压管进入压力测量室内。参考压力室可以通大气用于测量表压，也可以抽成真空测量绝压。装于基座顶部的电磁线圈作为激振源给膜片提供激振力，当激振频率与膜片固有频率一致时，膜片产生谐振。没有压力时，膜片是平的，其谐振频率为 f0；当有压力作用时，膜片受力变形，其张紧力增加，则相应的谐振频率也随之增加，频率随压力变化且为单值函数关系。在膜片上粘贴有应变片，它可以输出一个与谐振频率相同的信号。此信号经放大器放大后，再反馈给激振线圈以维持膜片的连续振动，构成一个闭环正反馈自激振荡系统。如图(b)所示压电式压力传感器某些电介质沿着某一个方向受力而发生机械变形(压缩或伸长)时，其内部将发生极化现象，而在其某些表面上会产生电荷。当外力去掉后，它又会重新回到不带电的状态，此现象称为“压电效应”。常用的压电材料有天然的压电晶体(如石英晶体)和压电陶瓷(如钛酸钡)两大类，它们的压电机理并不相同，压电陶瓷是人造多晶体，压电常数比石英晶体高，但机械性能和稳定性不如石英晶体好。它们都具有较好特性，均是较理想的压电材料。压电式压力传感器是利用压电材料的压电效应将被测压力转换为电信号的。由压电材料制成的压电元件受到压力作用时产生的电荷量与作用力之间呈线性关系： Q=kSp 式中 Q为电荷量；k为压电常数；S为作用面积；p为压力。通过测量电荷量可知被测压力大小。图1为一种压电式压力传感器的结构示意图。压电元件夹于两个弹性膜片之间，压电元件的一个侧面与膜片接触并接地，另一侧面通过引线将电荷量引出。被测压力均匀作用在膜片上，使压电元件受力而产生电荷。电荷量一般用电荷放大器或电压放大器放大，转换为电压或电流输出，输出信号与被测压力值相对应。除在校准用的标准压力传感器或高精度压力传感器中采用石英晶体做压电元件外，一般压电式压力传感器的压电元件材料多为压电陶瓷，也有用高分子材料(如聚偏二氟乙稀)或复合材料的合成膜的。

压力传感器原理及应用-称重技术

压力传感器是压力检测系统中的重要组成部分,由各种压力敏感元件将被测压力信号转换成容易测量的电信号作输出,给显示仪表显示压力值,或供控制和报警使用。压力传感器的种类繁多，如压阻式压力传感器、应变式压力传感器、压电式压力传感器、电容式压力传感器、压磁式压力传感器、谐振式压力传感器及差动变压器式压力传感器，光纤压力传感器等。一、压阻式压力传感器固体受力后电阻率发生变化的现象称为压阻效应。压阻式压力传感器是基于半导体材料(单晶硅)的压阻效应原理制成的传感器，就是利用集成电路工艺直接在硅平膜片上按一定晶向制成扩散压敏电阻，当硅膜片受压时，膜片的变形将使扩散电阻的阻值发生变化。压阻式具有极低的价格和较高的精度以及较好的线性特性。 1、压阻式压力传感器基本介绍压阻式传感器有两种类型：一种是利用半导体材料的体电阻做成粘贴式应变片，称为半导体应变片，因此应变片制成的传感器称为半导体应变式传感器，另一种是在半导体材料的基片上用集成电路工艺制成的扩散电阻，以此扩散电阻的传感器称为扩散型压阻传感器。半导体应变式传感器半导体应变式传感器的结构形式基本上与电阻应变片传感器相同，也是由弹性敏感元件等三部分组成，所不同的是应变片的敏感栅是用半导体材料制成。半导体应变片与金属应变片相比，最突出的优点是它的体积小而灵敏高。它的灵敏系数比后者要大几十倍甚至上百倍，输出信号有时不必放大即可直接进行测量记录。此外，半导体应变片横向效应非常小，蠕变和滞后也小，频率响应范围亦很宽，从静态应变至高频动态应变都能测量。由于半导体集成化制造工艺的发展，用此技术与半导体应变片相结合，可以直接制成各种小型和超小型半导体应变式传感器，使测量系统大为简化。但是半导体应变片也存在着很大的缺点，它的电阻温度系统要比金属电阻变化大一个数量级，灵敏系数随温度变化较大它的应变 —电阻特性曲线性较大，它的电阻值和灵敏系数分散性较大，不利于选配组合电桥等等。扩散型压阻式传感器扩散型压阻传感器的基片是半导体单晶硅。单晶硅是各向异性材料，取向不同时特性不一样。因此必须根据传感器受力变形情况来加工制作扩散硅敏感电阻膜片。利用半导体压阻效应，可设计成多种类型传感器，其中压力传感器和加速度传感器为压阻式传感器的基本型式。硅压阻式压力传感器由外壳、硅膜片（硅杯）和引线等组成。硅膜片是核心部分，其外形状象杯故名硅杯，在硅膜上，用半导体工艺中的扩散掺杂法做成四个相等的电阻，经蒸镀金属电极及连线，接成惠斯登电桥再用压焊法与外引线相连。膜片的一侧是和被测系数相连接的高压腔，另一侧是低压腔，通常和大气相连，也有做成真空的。当膜片两边存在压力差时，膜片发生变形，产生应力应变，从而使扩散电阻的电阻值发生变化，电桥失去平衡，输出相对应的电压，其大小就反映了膜片所受压力差值。

继电器的工作原理和特性及作用!

继电器的工作原理和特性及作用! 工作原理和特性当输入量(如电压、电流、温度等)达到规定值时，使被控制的输出电路导通或断开的电器。可分为电气量(如电流、电压、频率、功率等)继电器及非电气量(如温度、压力、速度等)继电器两大类。具有动作快、工作稳定、使用寿命长、体积小等优点。广泛应用于电力保护、自动化、运动、遥控、测量和通信等装置中。继电器是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。故在电路中起着自动调节、安全保护、转换电路等作用。继电器目前已广泛应用于计算机外围接口设备、恒温系统、调温、电炉加温控制、电机控制、数控机械，遥控系统、工业自动化装置；信号灯、调光、闪烁器、照明舞台灯光控制系统；仪器仪表、医疗器械、复印机、自动洗衣机；自动消防，保安系统，以及作为电网功率因素补偿的电力电容的切换开关等等，另外在化工、煤矿等需防爆、防潮、防腐蚀场合中都有大量使用。

继电器的作用继电器是具有隔离功能的自动开关元件，广泛应用于遥控、遥测、通讯、自动控制、机电一体化及电力电子设备中，是最重要的控制元件之一。 ....继电器一般都有能反映一定输入变量（如电流、电压、功率、阻抗、频率、温度、压力、速度、光等）的感应机构（输入部分）；有能对被控电路实现“通”、“断”控制的执行机构（输出部分）；在继电器的输入部分和输出部分之间，还有对输入量进行耦合隔离，功能处理和对输出部分进行驱动的中间机构（驱动部分）。 ....作为控制元件，概括起来，继电器有如下几种作用： .....1) 扩大控制范围。例如，多触点继电器控制信号达到某一定值时，可以按触点组的不同形式，同时换接、开断、接通多路电路。 .....2) 放大。例如，灵敏型继电器、中间继电器等，用一个很微小

压力传感器工作原理

压力传感器压力传感器是工业实践、仪器仪表控制中最为常用的一种传感器，并广泛应用于各种工业自控环境，涉及水利水电、铁路交通、生产自控、航空航天、军工、石化、油井、电力、船舶、机床、管道等众多行业。力学传感器的种类繁多，如电阻应变片压力传感器、半导体应变片压力传感器、压阻式压力传感器、电感式压力传感器、电容式压力传感器、谐振式压力传感器及电容式加速度传感器等。但应用最为广泛的是压阻式压力传感器，它具有极低的价格和较高的精度以及较好的线性特性。下面我们主要介绍这类传感器。 1、压阻式压力传感器原理与应用：压阻式压力传感器是利用单晶硅材料的压阻效应和集成电路技术制成的传感器。压阻式传感器常用于压力、拉力、压力差和可以转变为力的变化的其他物理量（如液位、加速度、重量、应变、流量、真空度）的测量和控制。压阻效应当力作用于硅晶体时，晶体的晶格产生变形,使载流子从一个能谷向另一个能谷散射,引起载流子的迁移率发生变化，扰动了载流子纵向和横向的平均量，从而使硅的电阻率发生变化。这种变化随晶体的取向不同而异，因此硅的压阻效应与晶体的取向有关。硅的压阻效应不同于金属应变计，前者电阻随压力的变化主要取决于电阻率的变化，后者电阻的变化则主要取决于几何尺寸的变化（应变），而且前者的灵敏度比后者大50～100倍。压阻式压力传感器结构压阻式压力传感器采用集成工艺将电阻条集成在单晶硅膜片上,制成硅压阻芯片,并将此芯片的周边固定封装于外壳之内，引出电极引线。压阻式压力传感器又称为固态压力传感器，它不同于粘贴式应变计需通过弹性敏感元件间接感受外力，而是直接通过硅膜片感受被测压力的。硅膜片的一面是与被测压力连通的高压腔，另一面是与大气连通的低压腔。硅膜片一般设计成周边固支的圆形，直径与厚度比约为20～60。在圆形硅膜片(N型)定域扩散4条P杂质电阻条,并接成全桥，其中两条位于压应力区，另两条处于拉应力区，相对于膜片中心对称。硅柱形敏感元件也是在硅柱面某一晶面的一定方向上扩散制作电阻条，两条受拉应力的电阻条与另两条受压应力的电阻条构成全桥。

(完整版)四种压力传感器的基本工作原理及特点

(1) 1 dR d R dA A 四种压力传感器的基本工作原理及特点一：电阻应变式传感器 1 1电阻应变式传感器定义被测的动态压力作用在弹性敏感元件上，使它产生变形，在其变形的部位粘贴有电阻应变片，电阻应变片感受动态压力的变化，按这种原理设计的传感器称为电阻应变式压力传感器。 1.2电阻应变式传感器的工作原理电阻应变式传感器所粘贴的金属电阻应变片主要有丝式应变片与箔式应变片箔式应变片是以厚度为0.002―― 0.008mm 的金属箔片作为敏感栅材料，，箔栅宽度为0.003――0.008mm 。丝式应变片是由一根具有高电阻系数的电阻丝（直径0. 015--0. 05mm ），平行地排成栅形（一般2――40条），电阻值60――200 ?，通常为 120 ?，牢贴在薄纸片上，电阻纸两端焊有引出线，表面覆一层薄纸，即制成了纸基的电阻丝式应变片。测量时，用特制的胶水将金属电阻应变片粘贴于待测的弹性敏感元件表面上，弹性敏感元件随着动态压力而产生变形时，电阻片也跟随变形。如下图所示。B 为栅宽，L 为基长。 I 绘式应吏片 b ）笹式应变片材料的电阻变化率由下式决定:

式中; R—材料电阻2

3 —材料电阻率由材料力学知识得; K —金属电阻应变片的敏感度系数式中K 对于确定购金属材料在一定的范围内为一常数，将微分 dR 、dL 改写成增量出、/L,可得由式(2)可知，当弹性敏感元件受到动态压力作用后随之产生相应的变形而形应变值可由丝式应变片或箔式应变片测出，从而得到了 ZR 的变化，也就得到了动态压力的变化，基于这种应变效应的原理实现了动态压力的测量。 1.3电阻应变式传感器的分类及特点「测低压用的膜片式压力传感器常用的电阻应变式压力传感器包括彳测中压用的膜片一一应变筒式压力传感器 -测高压用的应变筒式压力传感器 1.3.1膜片一一应变筒式压力传感器的特点该传感器的特点是具有较高的强度和抗冲击稳定性，具有优良的静态特性、动态特性和较高的自震频率，可达30khz 以上，测量的上限压力可达到9.6mp a 。适于测量高频脉动压力，又加上强制水冷却。也适于高温下的动态压力测量，如火箭发动机的压力测量，内燃机、压气机等的压力测量。 1.3.2膜片式应变压力传咸器的特点 A 这种膜片式应变压力传感器不宜测量较大的压力，当变形大时，非线性较大。但小压力测量中由于变形很小，非线性误差可小于 0.5%，同时又有较高的灵敏度，因此在冲击波的测量中，国内外都用过这种膜片式压力传感器。 B 这种传感器与膜片一应变筒式压力传感器相比，自振频率较低，因此在低dR "R [(1 2 ) C(1 2 )]

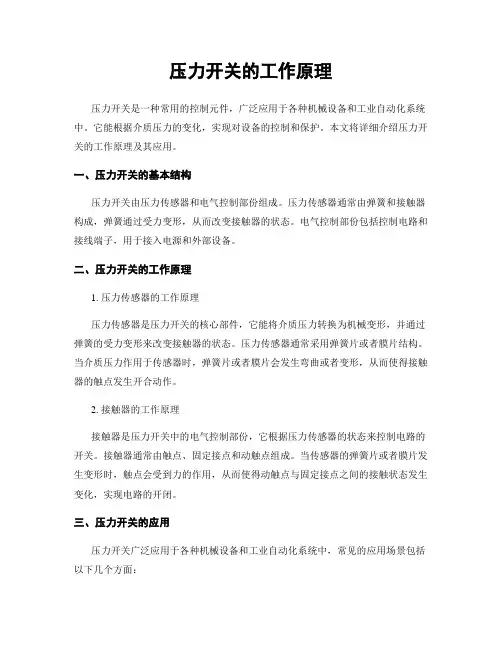

压力开关的工作原理及作用

压力开关的工作原理及作用导语：电子压力开关是通过高精度仪表放大器放大压力信号，通过高速MCU采集并处理数据，内置精密传感器进行补偿，是检测压力、液位信号，实现压力、液位监测和控制的高精度设备。压力开关的作用电子压力开关是通过高精度仪表放大器放大压力信号，通过高速MCU采集并处理数据，内置精密传感器进行补偿，是检测压力、液位信号，实现压力、液位监测和控制的高精度设备。广泛使用在化工、机械、水文、电力、环保等测量气体、液体压力的自动化系统中。因为调节方便灵活，安装简单，可以替代大部分使用液位开关的场合。 1、产品核心采用新型智能微处理芯片，功能实用性能稳定； 2、压力或液位可以根据自己的需要设置启动或停止； 3、LED显示当前压力或液位值； 4、四位LED的产品三个单位可以根据客户需要选择：Mpa、KG.F/CM2，PSI 5、两路继电器/两路光耦/带4-20mA/0-10V输出可以选择； 6、可以设置高低压力或液位报警点，并通过继电器或光耦输出给控制设备；输出双路继电器（单刀双掷）开关量； 7、采用高精度压力传感器，比机械压力开关精度高，迟滞小，响应快，稳定可靠；调节无死区，可以在整个量程范围内任意设定继电器动作压力点；

8、使用按键调节动作压力，使用简便，更加灵活；防护等级：IP65，可以用在环境恶劣的场合。压力开关工作原理压力开关的工作原理：是当系统内压力高于或低于额定的安全压力时，感应器内碟片瞬时发生移动，通过连接导杆推动开关接头接通或断开，当压力降至或升额定的恢复值时，碟片瞬复位，开关自动复位，或者简单的说是当被测压力超过额定值时，弹性元件的自由端产生位移，直接或经过比较后推动开关元件，改变开关元件的通断状态，达到控制被测压力的目的。压力开关采用的弹性元件有单圈弹簧管、膜片、膜盒及波纹管等。压力开关有机械式，电子式两大类。电子压力开关是通过高精度仪表放大器放大压力信号，通过高速MCU采集并处理数据，内置精密传感器进行补偿，是检测压力、液位信号，实现压力、液位监测和控制的高精度设备。广泛使用在化工、机械、水文、电力、环保等测量气体、液体压力的自动化系统中。因为调节方便灵活，安装简单，可以替代大部分使用液位开关的场合。

压力传感器工作原理

压力传感器是工业实践、仪器仪表控制中最为常用的一种传感器，并广泛应用于各种工业自控环境，涉及水利水电、铁路交通、生产自控、航空航天、军工、石化、油井、电力、船舶、机床、管道等众多行业，下面就简单介绍一些常用传感器原理及其应用。力学传感器的种类繁多，如电阻应变片压力传感器、半导体应变片压力传感器、压阻式压力传感器、电感式压力传感器、电容式压力传感器、谐振式压力传感器及电容式加速度传感器等。但应用最为广泛的是压阻式压力传感器，它具有极低的价格和较高的精度以及较好的线性特性。下面我们主要介绍这类传感器。 1、应变片压力传感器原理与应用：在了解压阻式力传感器时，我们首先认识一下电阻应变片这种元件。电阻应变片是一种将被测件上的应变变化转换成为一种电信号的敏感器件。它是压阻式应变传感器的主要组成部分之一。电阻应变片应用最多的是金属电阻应变片和半导体应变片两种。金属电阻应变片又有丝状应变片和金属箔状应变片两种。通常是将应变片通过特殊的粘和剂紧密的粘合在产生力学应变基体上，当基体受力发生应力变化时，电阻应变片也一起产生形变，使应变片的阻值发生改变，从而使加在电阻上的电压发生变化。这种应变片在受力时产生的阻值变化通常较小，一般这种应变片都组成应变电桥，并通过后续的仪表放大器进行放大，再传输给处理电路（通常是A/D转换和CPU）显示或执行机构。 1．1、金属电阻应变片的内部结构：它由基体材料、金属应变丝或应变箔、绝缘保护片和引出线等部分组成。根据不同的用途，电阻应变片的阻值可以由设计者设计，但电阻的取值范围应注意：阻值太小，所需的驱动电流太大，同时应变片的发热致使本身的温度过高，不同的环境中使用，使应变片的阻值变化太大，输出零点漂移明显，调零电路过于复杂。而电阻太大，阻抗太高，抗外界的电磁干扰能力较差。一般均为几十欧至几十千欧左右。 1．2、电阻应变片的工作原理：金属电阻应变片的工作原理是吸附在基体材料上应变电阻随机械形变而产生阻值变化的现象，俗称为电阻应变效应。金属导体的电阻值可用下式表示：式中：ρ——金属导体的电阻率（Ω·cm2/m） S——导体的截面积（cm2） L——导体的长度（m）

继电器的工作原理和作用

继电器的工作原理简介当输入量(如电压、电流、温度等)达到规定值时，使被控制的输出电路导通或断开的电器。可分为电气量(如电流、电压、频率、功率等)继电器及非电气量(如温度、压力、速度等)继电器两大类。具有动作快、工作稳定、使用寿命长、体积小等优点。广泛应用于电力保护、自动化、运动、遥控、测量和通信等装置中。 1、电磁继电器的工作原理和特性电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，

从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）释放。这样吸合、释放，从而达到了在电路中的导通、切断的目的。对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”；处于接通状态的静触点称为“常闭触点”。继电器的输入信号x从零连续增加达到衔铁开始吸合时的动作值xx,继电器的输出信号立刻从y=0跳跃到y=ym,即常开触点从断到通。一旦触点闭合，输入量x继续增大，输出信号y将不再起变化。当输入量x从某一大于xx值下降到xf,继电器开始释放，常开触点断开。我们把继电器的这种特性叫做继电特性，也叫继电器的输入-输出特性。释放值xf与动作值xx的比值叫做反馈系数，即Kf= xf /xx 触点上输出的控制功率Pc与线圈吸收的最小功率P0之比叫做继电器的控制系数，即Kc=PC/P0 2、热敏干簧继电器的工作原理和特性热敏干簧继电器是一种利用热敏磁性材料检测和控制温度的新型热敏开关。它由感温磁环、恒磁环、干簧管、导热安装片、塑料衬底及其他一些附件组成。热敏干簧继电器不用线圈励磁，

压力传感器工作原理

电阻应变式压力传感器工作原理细解 2011-10-14 15:37元器件交易网字号：中心议题：电阻应变式压力传感器工作原理微压力传感器接口电路设计微压力传感器接口系统的软件设计微压力传感器接口电路测试与结果分析解决方案：电桥放大电路设计 AD7715接口电路设计单片机接口电路设计本文采用惠斯通电桥滤出微压力传感器输出的模拟变量，然后用INA118放大器将此信号放大，用7715A/D 进行模数转换，将转换完成的数字量经单片机处理，最后由LCD 将其显示，采用LM334 做的精密5 V 恒流源为电桥电路供电，完成了微压力传感器接口电路设计，既能保证检测的实时性，也能提高测量精度。微压力传感器信号是控制器的前端，它在测试或控制系统中处于首位，对微压力传感器获取的信号能否进行准确地提取、处理是衡量一个系统可靠性的关键因素。后续接口电路主要指信号调节和转换电路，即能把传感元件输出的电信号转换为便于显示、记录、处理和控制的有用电信号的电路。由于用集成电路工艺制造出的压力传感器往往存在：零点输出和零点温漂，灵敏度温漂，输出信号非线性，输出信号幅值低或不标准化等问题。本文的研究工作，主要集中在以下几个方面：

(1)介绍微压力传感器接口电路总体方案设计、系统的组成和工作原理。 (2)系统的硬件设计，介绍主要硬件的选型及接口电路，包括A/D 转换电路、单片机接口电路、1602显示电路。 (3)对系统采用的软件设计进行研究，并简要阐述主要流程图，包括主程序、A/D 转换程序、1602显示程序。 1 电阻应变式压力传感器工作原理电阻应变式压力传感器是由电阻应变片组成的测量电路和弹性敏感元件组合起来的传感器。当弹性敏感元件受到压力作用时，将产生应变，粘贴在表面的电阻应变片也会产生应变，表现为电阻值的变化。这样弹性体的变形转化为电阻应变片阻值的变化。把4 个电阻应变片按照桥路方式连接，两输入端施加一定的电压值，两输出端输出的共模电压随着桥路上电阻阻值的变化增加或者减小。一般这种变化的对应关系具有近似线性的关系。找到压力变化和输出共模电压变化的对应关系，就可以通过测量共模电压得到压力值。当有压力时各桥臂的电阻状态都将改变，电桥的电压输出会有变化。式中：Uo 为输出电压，Ui 为输入电压。当输入电压一定且ΔRi <

压力传感器与压力开关和压力继电器在功能及原理上的区别

压力传感器是由压敏元件和转换电路组成，利用被测介质压力作用在压敏元件上产生一个微小变化的电流或电压输出。传感器往往需要同外部放大电路配合使用才能完成从压力检测到控制、显示等过程。由于压力传感器属一次元件，压力传感器所反馈的信号需通过测控系统进行处理、分析、储存、控制，让工业自动化设备及工程运行控制，更加智能化。压力开关是根据设定的压力大小，在达到设定值时，自动接通或断开的功能开关。压力开关、压力继电器，只能在你给定的压力下，打开或关闭开关，用来进行简单的位式控制，都是开关量输出！压力继电器比压力开关能够提供更多的输出节点或节点类型。压力传感器输出可以是模拟信号，也可以是数字信号，后级处理方便，也可以变成标准变送器信号用于远程传输。压力继电器是利用液体压力来启闭电气触点的液电开关信号转换元件。用于当系统压力达到继电器的设定压力时，发出电信号控制电气元件的动作，实现泵的加载或泄荷控制、执行元件的顺序动作、系统的安全保护和联锁等。它由压力-位移转换部件和微动开关两部分组成：按压力-位移转换部件的结构类型来看，有柱塞式、弹簧式、膜片式和波纹管式四种类型。其中柱塞式结构分有单柱塞式和双柱塞式两种。而单柱塞式又可分为柱塞、差动柱塞和柱塞-杠杆三种型式。按触点来分有单触点和双触电等。换句话来说，压力传感器，可以把压力信号，变成模拟或数字信号，送给后级处理；而压力开关和压力继电器，只能在用户给定的压力下，打开或关闭开关，用来进行简单的位式控制（开关控制）。如需进一步了解相关传感器产品的选型，报价，采购，参数，图片，批发等信息，请关注https://www.360docs.net/doc/1515748197.html,/

压力变送器的工作原理

压力变送器的工作原理压力变送器的工作原理压力变送器主要由测压元件传感器（也称作压力传感器）、放大电路和支持结构件三类组成。它能将测压元件传感器测量到的气体、液体等物理压力参数变化转换成电信号(如4~20mA等)，以提供指示报警仪、记载仪、调理器等二次仪表进行显示、指示和调整。压力变送器用于测量液体、气体或蒸汽的液位、密度和压力，然后转换为成4～20mA 信号输出。压差变送器也称差压变送器，主要由测压元件传感器、模块电路、显示表头、表壳和过程连接件等组成。它能将接收的气体、液体等压力差信号转变成标准的电流电压信号，以供给指示报警仪、记录仪、调节器等二次仪表进行测量、指示和过程调节。差压变送器根据测压范围可分成一般压力变送器（0.001MPa～20MPA）和微差压变送器（0～30kPa）两种。差压变送器的测量原理是：流程压力和参考压力分别作用于集成硅压力敏感元件的两端，其差压使硅片变形（位移很小，仅μm级），以使硅片上用半导体技术制成的全动态惠斯登电桥在外部电流源驱动下输出正比于压力的mV级电压信号。由于硅材料的强性极佳，所以输出信号的线性度及变差指标均很高。工作时，压力变送器将被测物理量转换成mV级的电压信号，并送往放大倍数很高而又可以互相抵消温度漂移的差动式放大器。放大后的信号经电压电流转换变换成相应的电流信号，再经过非线性校正，最后产生与输入压力成线性对应关系的标准电流电压信号。压力传感器工作原理压力传感器是工业实践中最为常用的一种传感器，其广泛应用于各种工业自控环境，涉及水利水电、铁路交通、智能建筑、生产自控、航空航天、军工、石化、油井、电力、船舶、机床、管道等众多行业，下面就简单介绍一些常用传感器原理及其应用 1 、应变片压力传感器原理与应用力学传感器的种类繁多，如电阻应变片压力传感器、半导体应变片压力传感器、压阻式

压力继电器用途性能

压力继电器用途性能压力继电器是一种将油液的压力信号转换成电信号的液一电转换元件。当油液压力达到压力继电器的调定压力时，能自动接通或断开电路，使电磁铁、继电器、电动机等电气元件通电运转或断电停止工作，以实现对液压系统工作程序的控制、安全保护或元件动作的联锁等。任何压力继电器都是由压力一位移转换装置和微动开关两部分组成的，按压力一位移转换装置的结构划分，有柱塞式、弹簧管式、膜片式和波纹管式四类，其中以柱塞式最常用。在液压系统原理图中，一般用字母DP表示压力继电器。图5—39所示为柱塞式压力继电器的结构简图和职能符号。其主要零件包括柱塞、顶杆、调节螺钉和微动开关。压力油从继电器下端油口通入后作用在柱塞的底部，若其压力已达到弹簧2的调定值，它便克服弹簧的阻力和柱塞表面的摩擦力推动柱塞上升，通过顶杆使微动开关的触点闭合，发出电信号。拧动调节螺钉，改变弹簧的预压缩量，可以调节压力继电器的设定压力。L为泄油口。柱塞式压力继电器工作可靠、寿命长、成本低。由于其容积变化较大，故不易受压力波动的影响。但由于弹簧刚度较大，所以重复精度较低，误差为调定压力的1．5％～2．5％。此外，开启压力与闭合压力的差值较大。图5—40为膜片式压力继电器结构。这种压力继电器的控制油口K和液压系统相连。压力油从控制口K进入后，作用于橡胶膜片上，当压力达到弹簧2的调定压力时，膜片变形，推动柱塞上升，此时，柱塞的锥面推动两侧的钢球沿水平孔道外移，钢球又推动杠杆绕铰轴逆时针转动，压下微动开关的触头，发出电信号。拧动调节螺钉可以改变弹簧2 的预压缩量，从而改变发出电信号的调定压力。当压力降低到某一数值后，弹簧2和7使柱塞下移，钢球5和6进入柱塞的锥面槽内，松开微动开关，随即断开电路。钢球6在弹簧7的作用下可以对柱塞产生一定的摩擦力，该力在柱塞向上运动时与液压力方向相反，在柱塞向下移动时与液压力方向相同。由于摩擦力的影响，松开微动开关的压力比压下微动开关的压力低。螺钉用来调节弹簧7的作用力，从而调节微动开关压下和松开时的压力差值。

MEMS压力传感器原理与应用.

MEMS压力传感器原理与应用摘要：简述MEMS压力传感器的结构与工作原理，以及应用技术，MEMS压力传感器Die的设计、生产成本分析，从系统应用到销售链。关键词：MEMS压力传感器惠斯顿电桥硅薄膜应力杯硅压阻式压力传感器硅电容式压力传感器 MEMS（微电子机械系统）是指集微型传感器、执行器以及信号处理和控制电路、接口电路、通信和电源于一体的微型机电系统。 MEMS压力传感器可以用类似集成电路（IC）设计技术和制造工艺，进行高精度、低成本的大批量生产，从而为消费电子和工业过程控制产品用低廉的成本大量使用MEMS传感器打开方便之门，使压力控制变得简单易用和智能化。传统的机械量压力传感器是基于金属弹性体受力变形，由机械量弹性变形到电量转换输出，因此它不可能如MEMS压力传感器那样做得像IC那么微小，成本也远远高于MEMS压力传感器。相对于传统的机械量传感器，MEMS压力传感器的尺寸更小，最大的不超过1cm，使性价比相对于传统“机械”制造技术大幅度提高。 MEMS压力传感器原理目前的MEMS压力传感器有硅压阻式压力传感器和硅电容式压力传感器，两者都是在硅片上生成的微机械电子传感器。硅压阻式压力传感器是采用高精密半导体电阻应变片组成惠斯顿电桥作为力电变换测量电路的，具有较高的测量精度、较低的功耗，极低的成本。惠斯顿电桥的压阻式传感器，如无压力变化，其输出为零，几乎不耗电。其电原理如图1所示。硅压阻式压力传感器其应变片电桥的光刻版本如图2。 MEMS硅压阻式压力传感器采用周边固定的圆形的应力杯硅薄膜内壁，采用MEMS技术直接将四个高精密半导体应变片刻制在其表面应力最大处，组成惠斯顿测量电桥，作为力电变换测量电路，将压力这个物理量直接变换成电量，其测量精度能达0.01%～0.03%FS。硅压阻式压力传感器结构如图3所示，上下二层是玻璃体，中间是硅片，硅片中部做成一应力杯，其应力硅薄膜上部有一真空

压力传感器原理【详解】

压力传感器原理内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展. 一．压力传感器原理一些常用传感器原理及其应用: 1、应变片压力传感器原理与应用力学传感器的种类繁多，如电阻应变片压力传感器、半导体应变片压力传感器、压阻式压力传感器、电感式压力传感器、电容式压力传感器、谐振式压力传感器及电容式加速度传感器等。但应用最为广泛的是压阻式压力传感器，它具有极低的价格和较高的精度以及较好的线性特性。下面我们主要介绍这类传感器。在了解压阻式力传感器时，我们首先认识一下电阻应变片这种元件。电阻应变片是一种将被测件上的应变变化转换成为一种电信号的敏感器件。它是压阻式应变传感器的主要组成部分之一。电阻应变片应用最多的是金属电阻应变片和半导体应变片两种。金属电阻应变片又有丝状应变片和金属箔状应变片两种。通常是将应变片通过特殊的粘和剂紧密的粘合在产生力学应变基体上，当基体受力发生应力变化时，电阻应变片也一起产生形变，使应变片的阻值发生改变，从而使加在电阻上的电压发生变化。这种应变片在受力时产生的阻值变化通常较小，一般这种应变片都组成应变电桥，并通过后续的仪表放大器进行放大，再传输给处理电路（通常是A/D转换和CPU）显示或执行机构。

金属电阻应变片的内部结构 1、应变片压力传感器原理如图1所示，是电阻应变片的结构示意图，它由基体材料、金属应变丝或应变箔、绝缘保护片和引出线等部分组成。根据不同的用途，电阻应变片的阻值可以由设计者设计，但电阻的取值范围应注意：阻值太小，所需的驱动电流太大，同时应变片的发热致使本身的温度过高，不同的环境中使用，使应变片的阻值变化太大，输出零点漂移明显，调零电路过于复杂。而电阻太大，阻抗太高，抗外界的电磁干扰能力较差。一般均为几十欧至几十千欧左右。电阻应变片的工作原理金属电阻应变片的工作原理是吸附在基体材料上应变电阻随机械形变而产生阻值变化的现象，俗称为电阻应变效应。金属导体的电阻值可用下式表示：式中：ρ——金属导体的电阻率（Ω?cm2/m） S——导体的截面积（cm2） L——导体的长度（m）我们以金属丝应变电阻为例，当金属丝受外力作用时，其长度和截面积都会发生变化，从上式中可很容易看出，其电阻值即会发生改变，假如金属丝受外力作用而伸长时，其长

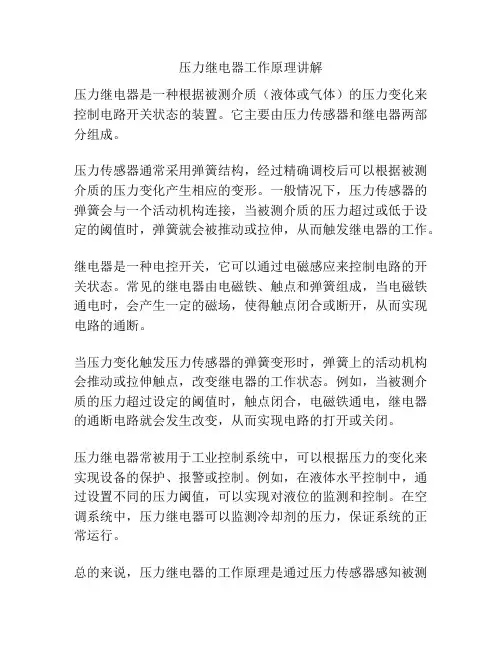

电气知识：压力继电器调节方法及工作原理

压力继电器调节方法及工作原理简介：首先用于安全保护时，将压力继电器设置在夹紧液压缸的一端，液压泵启动后，首先将工件夹紧，此时夹紧液压缸的右腔压力升高，当升高到压力继电器的调定值时，压力继电器动作，发出电信号使2YA通电，于是切削液压缸进... 首先用于安全保护时，将压力继电器设置在夹紧液压缸的一端，液压泵启动后，首先将工件夹紧，此时夹紧液压缸的右腔压力升高，当升高到压力继电器的调定值时，压力继电器动作，发出电信号使2YA 通电，于是切削液压缸进刀切削。在加工期间，压力继电器微动开关的常开触点始终闭合。若工件没有夹紧，压力继电器2断开，于是2YA 断电，切削液压缸立即停止进刀，从而避免工件未夹紧被切削而出事故。其实用于控制执行元件的顺序动作时，液压泵启动后，首先 2YA通电，液压缸左腔进油，推动活塞方向右移。当碰到限位器(或死挡铁)后，系统压力升高，压力继电器发出电信号，使1YA通电，高压油进入液压缸的左腔，推动活塞右移。这时若3YA也通电，液压缸的活塞快速右移;若3YA断电，则液压缸的活塞慢速右移，其慢速运动速度由节流阀调节。再次用于液压泵卸荷时，压力继电器不是控制液压泵停止转动，而是控制二位二通电磁阀，将液压泵5输出的压力油流回油箱，使其卸荷。最后用于液压泵的启闭时，有两个液压泵，高压小流量泵，低压大流量泵。当活塞快速下降时，两泵同时输出压力油。当液压缸活塞杆抵住工件开始加压时，压力继电器在压力油作用下发出动作，触动微动开关，将常闭触点断开，使液压泵停转。在加工过程中减慢液压缸的速度，同时减少动力消耗。

压力继电器是利用液体的压力来启闭电气触点的液压电气转换元件。当系统压力达到压力继电器的调定值时，发出电信号，使电气元件（如电磁铁、电机、时间继电器、电磁离合器等）动作，使油路卸压、换向，执行元件实现顺序动作，或关闭电动机使系统停止工作，起安全保护作用等。压力继电器有柱塞式、膜片式、弹簧管式和波纹管式四种结构形式。下面对柱塞式压力继电器的工作原理作一介绍：当从继电器下端进油口3进入的液体压力达到调定压力值时，推动柱塞2上移，此位移通过杠杆放大后推动微动开关4动作。改变弹簧1的压缩量，可以调节继电器的动作压力。应用场合：用于安全保护、控制执行元件的顺序动作、用于泵的启闭、用于泵的卸荷。注意：压力继电器必须放在压力有明显变化的地方才能输出电信号。若将压力继电器放在回油路上，由于回油路直接接回油箱，压力也没有变化，所以压力继电器也不会工作。

压电式压力传感器原理

压电式压力传感器原理、特点及应用压电式压力传感器的原理压电式压力传感器的原理主要是压电效应，它是利用电气元件和其他机械把待测的压力转换成为电量，再进行相关测量工作的测量精密仪器，比如很多压力变送器和压力传感器。压电传感器不可以应用在静态的测量当中，原因是受到外力作用后的电荷，当回路有无限大的输入抗阻的时候，才可以得以保存下来。但是实际上并不是这样的。因此压电传感器只可以应用在动态的测量当中。它主要的压电材料是：磷酸二氢胺、酒石酸钾钠和石英。而石英呢，其实是一种天然的晶体，而压电效应就是在此晶体的基础上发现的。在规定的范围里，压电性质是不会消失，而是一直存在的。但是如果温度在这个规定的范围之外，压电性质就会彻底地消失不见。当应力发生变化的时候，电场的变化很小很小，其他的一些压电晶体就会替代石英。酒石酸钾钠，它是具有很大的压电系数和压电灵敏度的，但是，它只可以使用在室内的湿度和温度都比较低的地方。磷酸二氢胺是一种人造晶体，它可以在很高的湿度和很高的温度的环境中使用，所以，它的应用是非常广泛的。随着技术的发展，压电效应也已经在多晶体上得到应用了。例如：压电陶瓷，铌镁酸压电陶瓷、铌酸盐系压电陶瓷和钛酸钡压电陶瓷等等都包括在内。

压电式压力传感器的特点以压电效应为工作原理的传感器，是机电转换式和自发电式传感器。它的敏感元件是压电的材料制作而成的，而当压电材料受到外力作用的时候，它的表面会形成电荷，电荷会通过电荷放大器、测量电路的放大以及变换阻抗以后，就会被转换成为与所受到的外力成正比关系的电量输出。它是用来测量力以及可以转换成为力的非电物理量，例如：加速度和压力。它有很多优点：重量较轻、工作可靠、结构很简单、信噪比很高、灵敏度很高以及信频宽等等。但是它也存在着某些缺点：有部分电压材料忌潮湿，因此需要采取一系列的防潮措施，而输出电流的响应又比较差，那就要使用电荷放大器或者高输入阻抗电路来弥补这个缺点，让仪器更好地工作。压电式压力传感器的应用压电式压力传感器的应用领域很广泛：电声学、生物医学和工程力学等等。它能够测量发动机里面的燃烧压力，也能够应用在军事方面。它可以测量在膛中的枪炮子弹在击发的那一刻，膛压的改变量以及炮口所受到的冲击波压力。它能够测量很小的压力，也能够测量大的压力。由于它的使用寿命很长、重量较轻、体积较小、结构较简单，因此它所涉及的领域远远不止这些。在对建筑物、桥、汽车和飞机等的冲击和震动的测量，也是非常广泛的。特别是在宇航和航空的领域

压力传感器的工作原理

压力传感器的工作原理您需要登录后才可以回帖登录|注册发布压力传感器是工业实践、仪器仪表控制中最为常用的一种传感器，并广泛应用于各种工业自控环境，涉及水利水电、铁路交通、生产自控、航空航天、军工、石化、油井、电力、船舶、机床、管道等众多行业。力学传感器的种类繁多，如电阻应变片压力传感器、半导体应变片压力传感器、压阻式压力传感器、电感式压力传感器、电容式压力传感器、谐振式压力传感器及电容式加速度传感器等。但应用最为广泛的是压阻式压力传感器，它具有极低的价格和较高的精度以及较好的线性特性。下面我们主要介绍这类传感器。压阻式压力传感器原理与应用：压阻式压力传感器是利用单晶硅材料的压阻效应和集成电路技术制成的传感器。压阻式传感器常用于压力、拉力、压力差和可以转变为力的变化的其他物理量(如液位、加速度、重量、应变、流量、真空度)的测量和控制。压阻效应当力作用于硅晶体时，晶体的晶格产生变形,使载流子从一个能谷向另一个能谷散射,引起载流子的迁移率发生变化，扰动了载流子纵向和横向的平均量，从而使硅的电阻率发生变化。这种变化随晶体的取向不同而异，因此硅的压阻效应与晶体的取向有关。硅的压阻效应不同于金属应变计，前者电阻随压力的变化主要取决于电阻率的变

化，后者电阻的变化则主要取决于几何尺寸的变化(应变)，而且前者的灵敏度比后者大50～100倍。压阻式压力传感器结构压阻式压力传感器采用集成工艺将电阻条集成在单晶硅膜片上,制成硅压阻芯片,并将此芯片的周边固定封装于外壳之内，引出电极引线。压阻式压力传感器又称为固态压力传感器，它不同于粘贴式应变计需通过弹性敏感元件间接感受外力，而是直接通过硅膜片感受被测压力的。硅膜片的一面是与被测压力连通的高压腔，另一面是与大气连通的低压腔。硅膜片一般设计成周边固支的圆形，直径与厚度比约为20～60。在圆形硅膜片(N型)定域扩散4条P杂质电阻条,并接成全桥，其中两条位于压应力区，另两条处于拉应力区，相对于膜片中心对称。硅柱形敏感元件也是在硅柱面某一晶面的一定方向上扩散制作电阻条?，两条受拉应力的电阻条与另两条受压应力的电阻条构成全桥。电子血压计中压力传感器的原理应用及常见故障压力传感器是工业生应用中最为常见的一种传感器，其广泛应用于各种工业自控环境，在医用中常见于电子血压计，下面，便来为您简单介绍一些压力传感器原理应用及常见故障。电子血压计压力传感器的工作原理及应用压力传感器一般有电容式的和压阻式的。电容式的利用两片金属间的电容变化来对应压力值，压阻式利用电阻值变化来对应压力值。电子血压计压力传感器的常见问题

中间继电器接线图及工作原理

中间继电器接线图及工作原理中间继电器(intermediate relay) ：用于继电保护与自动控制系统中，以增加触点的数量及容量。它用于在控制电路中传递中间信号。中间继电器的结构和原理与交流接触器基本相同，与接触器的主要区别在于：接触器的主触头可以通过大电流，而中间继电器的触头只能通过小电流。所以，它只能用于控制电路中。它一般是没有主触点的，因为过载能力比较小。所以它用的全部都是辅助触头，数量比较多。新国标对中间继电器的定义是K，老国标是KA。一般是直流电源供电。少数使用交流供电。中间继电器原理线圈通电，动铁芯在电磁力作用下动作吸合，带动动触点动作，使常闭触点分开，常开触点闭合；线圈断电，动铁芯在弹簧的作用下带动动触点复位，继电器的工作原理是当某一输入量( 如电压、电流、温度、速度、压力等) 达到预定数值时，使它动作，以改变控制电路的工作状态，从而实现既定的控制或保护的目的。在此过程中，继电器主要起了传递信号的作用。中间继电器组成部分中间继电器就是个继电器，它的原理和交流接触器一样，都是由固定铁芯、动铁芯、弹簧、中间继电器的特点1. 整个继电器采用的是模块化结构，它的结构和交流接触器基本相同，只是电磁系统小些，触头组数较多。继电器的体积小，重量轻，整机动作灵活、可靠，机械寿命为200 万次，电气绝缘性能很好，其它的耐振性能、阻燃性能、温度特性、电气性能均达到或超过了标准要求，另外外观新颖，维修也简便 2. 常见的中间继电器也有主触头和辅助触头，主触头一般有四组，辅助触头有两组。与接触器相比，它的主触头较小，承载能力低，主要用于传递控制信号。 3. 中间继电器作用是用来传递信号或同时控制多个电路，也可直接用它来控制小容量电动机或其他电气执行元件动触点、静触点、线圈、接线端子和外壳组成。中间继电器的作用一般的电路常分成主电路和控制电路两部分，继电器主要用于控制电路，接触器主要用于主电路；通过继电器可实现用一路控制信号控制另一路或几路信号的功能，完成启动、停止、联动等控制，主要控制对象是接触器；接触器的触头比较大，承载能力强，通过它来实现弱电到强电的控制，控制对象是电器。

继电器的工作原理和作用

从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）释放。这样吸合、释放，从而达到了在电路中的导通、切断的目的。对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”；处于接通状态的静触点称为“常闭触点”。继电器的输入信号x从零连续增加达到衔铁开始吸合时的动作值xx,继电器的输出信号立刻从y=0跳跃到y=ym,即常开触点从断到通。一旦触点闭合，输入量x继续增大，输出信号y将不再起变化。当输入量x从某一大于xx值下降到xf,继电器开始释放，常开触点断开。我们把继电器的这种特性叫做继电特性，也叫继电器的输入-输出特性。释放值xf与动作值xx的比值叫做反馈系数，即　Kf= xf /xx 触点上输出的控制功率Pc与线圈吸收的最小功率P0之比叫做继电器的控制系数，即Kc=PC/P0 2、热敏干簧继电器的工作原理和特性热敏干簧继电器是一种利用热敏磁性材料检测和控制温度的新型热敏开关。它由感温磁环、恒磁环、干簧管、导热安装片、塑料衬底及其他一些附件组成。热敏干簧继电器不用线圈励磁，

(完整版)四种压力传感器的基本工作原理及特点

四种压力传感器的基本工作原理及特点一：电阻应变式传感器 1 1电阻应变式传感器定义被测的动态压力作用在弹性敏感元件上，使它产生变形，在其变形的部位粘贴有电阻应变片，电阻应变片感受动态压力的变化，按这种原理设计的传感器称为电阻应变式压力传感器。 1.2 电阻应变式传感器的工作原理电阻应变式传感器所粘贴的金属电阻应变片主要有丝式应变片与箔式应变片。箔式应变片是以厚度为0.002——0.008mm 的金属箔片作为敏感栅材料，，箔栅宽度为0.003——0.008mm 。丝式应变片是由一根具有高电阻系数的电阻丝(直径0．015--0．05mm)，平行地排成栅形(一般2——40条)，电阻值60——200 ?，通常为120 ?，牢贴在薄纸片上，电阻纸两端焊有引出线，表面覆一层薄纸，即制成了纸基的电阻丝式应变片。测量时，用特制的胶水将金属电阻应变片粘贴于待测的弹性敏感元件表面上，弹性敏感元件随着动态压力而产生变形时，电阻片也跟随变形。如下图所示。B 为栅宽，L 为基长。材料的电阻变化率由下式决定： d d d R A R A ρρ=+ （1）式中； R —材料电阻

由材料力学知识得； [(12)(12)]dR R C K μμεε=++-= (2) K —金属电阻应变片的敏感度系数式中K 对于确定购金属材料在一定的范围内为一常数，将微分dR 、dL 改写成增量ΔR 、ΔL,可得 R L K K R L ε??== (3) 由式(2)可知，当弹性敏感元件受到动态压力作用后随之产生相应的变形ε,而形应变值可由丝式应变片或箔式应变片测出，从而得到了ΔR 的变化，也就得到了动态压力的变化，基于这种应变效应的原理实现了动态压力的测量。 1.3电阻应变式传感器的分类及特点测低压用的膜片式压力传感器常用的电阻应变式压力传感器包括测中压用的膜片——应变筒式压力传感器测高压用的应变筒式压力传感器 1.3.1膜片——应变筒式压力传感器的特点该传感器的特点是具有较高的强度和抗冲击稳定性，具有优良的静态特性、动态特性和较高的自震频率，可达30khz 以上，测量的上限压力可达到9.6mp a 。适于测量高频脉动压力，又加上强制水冷却。也适于高温下的动态压力测量，如火箭发动机的压力测量，内燃机、压气机等的压力测量。 1.3.2 膜片式应变压力传咸器的特点 A 这种膜片式应变压力传感器不宜测量较大的压力，当变形大时，非线性较大。但小压力测量中由于变形很小，非线性误差可小于0.5％，同时又有较高的灵敏度，因此在冲击波的测量中，国内外都用过这种膜片式压力传感器。 B 这种传感器与膜片—应变筒式压力传感器相比，自振频率较低，因此在低ρ—材料电阻率
