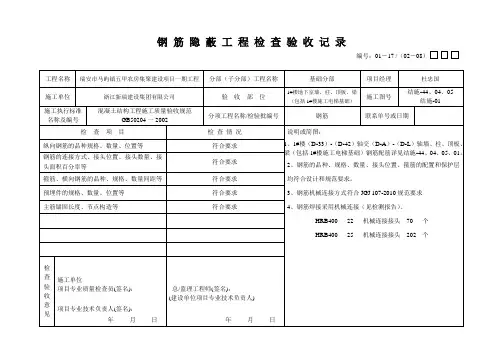

施工电梯基础隐蔽工程验

施工电梯基础隐蔽工程验收记录表

隐蔽工程验收记录

10.施工电梯基础施工方案(地下室顶板)

目录第一章编制依据 (2) 第二章工程概况 (3) 2.1 工程概况 (3) 2.2 方案适用范围 (3) 第三章施工电梯选型 (4) 3.1 施工电梯选型要求 (4) 3.2 施工电梯选型 (4) 第四章施工电梯基础设计 (6) 4.1 相关参数 (6) 4.2 基础设计及定位 (6) 4.3 排水设计 (7) 4.4 加固体系设计 (7) 第五章施工工艺 (9) 5.1 工艺流程 (9) 5.2 主要施工工艺及技术要求 (9) 第六章安全技术措施 (11) 6.1 地下室回顶支撑安全技术措施 (11) 6.2 安全防护 (11) 第七章验收 (13) 7.1 加固体系架体搭设验收 (13) 7.2 施工电梯基础验收 (13) 第八章计算书 (15) 1、荷载计算 (15) 2、加固体系计算 (15)

第一章编制依据 1、《钢结构设计规范》（GB50017-2003）； 2、《建筑结构荷载规范》（GB50009-2012） 3、《混凝土结构工程施工质量验收规范》（GB50204-2015）； 4、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011） 5、建筑施工模板安全技术规范（JGJ162-2008） 6、《建筑施工安全检查标准》（JGJ59-2011）； 7、《建筑施工升降机安装、使用、拆卸安全技术规程》（JGJ215-2010）； 8、《施工升降机安全规程》（GB10055-2007）； 9、《施工升降机》（GBT10054-2005）； 10、《建筑结构荷载规范》（GB50009-2012）； 11、《施工现场设施安全设计计算手册》谢建民、肖备著 12、.本工程的施工图纸 13、《**施工升降机使用说明书》 14、品茗安全计算软件，V12.0版本

施工电梯基础施工方案(含计算书)

重庆市合川区北城沙坪路二期拆迁安置还房 4～11#楼项目施工升降机基础专项施工方案批准：审核：初审：编制：深圳中海建筑有限公司

重庆市合川区北城沙坪路二期拆迁安置还房项目部 2011年 10月20日

目录一、编制总体思路................................................................. - 1 - 1.施工升降机定位 (1) 2.施工升降机型号及品牌选择 (1) 3.施工升降机基础结构形式 (1) 二、编制依据..................................................................... - 2 - 三、工程概况..................................................................... - 2 - 一）.劳动力需求计划 (2) 二）.施工机械需求计划 (3) 三）.材料需求计划 (3) 五、施工升降机基础设计........................................................... - 3 - 一）.施工升降机基础要求 (3) 二）.施工升降机基础设计 (3) 三）.施工升降机基础设计 (4) 四）.基础接地电阻设计 (6) 五）.排水及防护处理措施 (6) 六、电梯基础验收................................................................. - 7 - 七、检查制度..................................................................... - 7 - 八、基础定位图................................................................... - 7 -

施工电梯基础方案

昆明中铁集团公司国家大型铁路养护设备昆明产业基地经济适用房第三标段 SC200型施工升降机基础施工方案审批：审核：编制：云南建工集团第七建筑工程有限公司中铁项目部

日期：2014年12月21日目录一、工程概况二、编制依据三、施工计划四、施工工艺技术五、施工安全保证措施六、劳动力计划七、卸料平台、防护棚的搭设措施八、施工升降机计算书及相关图纸

一、工程概况 1、工程名称：昆明中铁经济适用房第三标段 2、工程地点：官渡区金马镇羊方旺384号 3、承建单位：云南建工集团第七建筑工程有限公司 4、监理单位：云南恒丰工程建设监理有限公司 5、建设单位：昆明中铁集团公司国家大型铁路养护设备昆明产业基地经济适用房建设指挥部 6、设备名称及型号：SC200施工升降机昆明中铁集团公司国家大型铁路养护设备昆明产业基地经济适用房第三标段工程包含4栋建筑，剪力墙结构，地下层2层，层高为3.6米和4.2米，夹层层高1.85米，上部结构标准层层高：2.9m；总建筑面积：96794平方米，本标段地下室建筑面积为26400m2，地上共四栋高层建筑，4、5栋为30层，建筑高度：87.3m，施工升降机安装高度93m。6、7栋为34层，建筑高度：98.9m，施工升降机安装高度105m。因4栋主楼的位置周边均为地下室，施工过程考虑在地下室顶板上安装4台施工升降机来作为主要垂直运输设备，解决施工过程中人员及砌体等材料的垂直运输。由于施工升降机设在地下室顶板上，在施工电梯安装位置有沉降后浇带，要考虑在电梯基础位置下部两层地下室搭设钢管支撑，确保地下室顶板不变形，保证使用安全。二、编制依据 1、GB/T10053-1996《施工升降机检验规则》

施工电梯安装及基座回顶施工方案

洪山区青菱工业示范园区十一村一场还建项目（四期) 施工电梯安装及基座回顶施工方案编制人：审核人：审批人：编制单位：编制日期：

目录第一章、工程概况 (1) 第二章、施工电梯选型及其参数 (4) 第三章、编制依据 (5) 第四章、施工电梯安装及承载力验算 (6) 第五章、施工电梯基础回顶及承载力验算 (20) 附图、施工电梯平面布置图 (29)

第一章、工程概况 1、工程概况工程名称：洪山区新型工业示范园区十一村一场还建房项目（四期）建设单位：监理单位：设计单位：勘察单位：施工单位：工程地点：使用功能：住宅建筑物设计基本概况详见下表。我标段施工范围为本项目二层地下室（1#、2#、3#、4#、9#、10#、11#、12#、13#、14#楼地下室）、附属工程以及1#、9#、10#、11#、12#、13#、14#楼共7

栋塔楼等，建筑面积为 209837.08 平方米。地下室为二层，负二层结构层高4.1m,负一层结构层高3.8m，首层均为架空层，从地下室顶板结构面计算高为4.8m，二层以上均为标准层，层高2.9m。现场楼栋平面布置图

2、现场情况本项目计划共安装7台SC200/200B型施工电梯，该施工升降机为双笼，齿轮齿条传动。其中1#楼、9#楼、10#楼、11#楼、12#楼、13#楼、14#楼分别安装一台，施工电梯基础均设置在地下室顶板结构板上。平面位置详附后施工电梯平面布置图，各施工电梯安装及需回顶情况如下表：

第二章、施工电梯选型及其参数 1、施工电梯的选型结合本工程各栋号结构设计特点及建筑功能定位布局要求，本项目计划安装7台SC200/200型施工电梯。具体各栋号电梯的安装，拆卸，运行，保养与维护，详细参数详各栋号施工电梯安装拆卸方案。 2、所选型号施工电梯参数性能主要参数：额定载重量kg 2 × 2000 额定安装载重量kg 2 × 1000 吊笼部尺寸长×宽×高 3.2m × 1.5m×2.5m 提升速度m／min 36 吊笼重量（含传动机构）kg 2 × 2000 标准节重量kg 163 标准节长度mm 1508 外笼重量kg 1480

施工升降机基础施工方案

目录一.工程概况 (2) 二.基础施工 (2) 三.施工升降机基础要求 (3) 四.安装、拆除中的安全措施 (5) 五.应急救援预案 (6) 六.附图 (13)

一、工程概况（二）、单位工程概况本工程总建筑面积平米，地下二层车库平米，建筑高度米，本工程正负相当于绝对标高。（三）、基础概况本工程结构形式为框架结构，基础采用人工挖孔桩、独立基础、带型基础、机械钻孔桩基础，建筑使用年限50年。 (四 )、施工升降机概况本工程采用SC200/200型附墙施工升降机，每笼额定载重量为2*2000㎏，可安装高度150米，额定起升速度为40m/min，每只笼双电机工作，每台电机功率为?，设备总功率为30?。每只吊笼重量为1500kg，吊笼的标准节重量为150㎏。升降机由导架与建筑物刚性连接，每二层设置附墙一道（以不得超过米为原则）。二、基础施工对施工升降机基础施工要求如下： 1、施工升降机基础时，表面应平整，并校水平，平面度误差应小于1/500；基础与基础节下端四个大角处应用二次浇筑的方法找平，其水平误差应小于1/1000。 2、地脚螺栓予埋时，必须用底架或工厂提供的予埋板，地脚螺栓分别悬挂在预埋板的孔上，将地脚螺栓悬挂在模板上钢板孔中，分别戴上一个或两个螺母，使螺母底面与螺栓顶端的长度为120MM，将预板支撑起来，使预板的钢板底面比待浇筑混凝土基础顶高出20~30MM；用水准仪将模板的四块钢板校平至相对误差小于1/500。将地脚螺栓的上部扶至竖直状态，然后在螺栓下端钩环内置入Φ25的长度不小于400MM的钢筋，并利用它将螺栓的下部与绑扎好的钢筋焊接连成整体，与上升轨道与主体钢筋接形成重复接地。将螺栓头部用塑料布等物包裹以防粘上水泥等物。 3、检查模板的放置方位，水平度误差及螺栓的竖直及固定情况，待检查无误后方可

施工电梯基础地下室顶板加固计算书

施工升降机计算书品茗软件大厦工程；工程建设地点：杭州市文二路教工路口；属于结构；地上0层;地下0层；建筑高度：0m；标准层层高：0m；总建筑面积：0平方米；总工期：0天。本工程由某某房开公司投资建设，某某设计院设计，某某勘察单位地质勘察，某某监理公司监理，某某施工单位组织施工；由章某某担任项目经理，李某某担任技术负责人。本计算书主要依据本工程施工图、施工升降机说明书、《施工升降机》（GB/T10054-2005），《施工升降机安全规则》（GB10055-2007），《建筑地基基础设计规范》（GB50007-2002），《混凝土结构设计规范》（GB50010-2002）等编制。一、参数信息 1.施工升降机基本参数施工升降机型号：SCD200/200J；吊笼形式：双吊笼；架设总高度：100m；标准节长度：1.508m；底笼长：42m；底笼宽：3m；标准节重：167kg；对重重量：1300kg；单个吊笼重:1600kg；吊笼载重：2000kg；外笼重：1480kg；其他配件总重量： 200kg； 2.楼板参数基础混凝土强度等级：C30；楼板长：4m；楼板宽：4m；楼板厚：150mm；

梁宽：0.3m；梁高：0.7m；板中底部短向配筋：10@150；板边上部短向配筋：12@100；板中底部长向配筋：10@150；板边上部长向配筋：12@100；梁截面底部纵筋：425；梁中箍筋配置：8@150；箍筋肢数：2； 3.荷载参数：施工荷载：2.5kN/m2； 4.钢管参数：钢管类型：Ф48×3.0；钢管横距:700mm；钢管纵距:700mm；钢管步距:1200mm；模板支架立杆伸出顶层横向水平杆中心线至模板支撑点的长度： 0.1m；二、基础承载计算：导轨架重（共需67节标准节，标准节重167kg）： 167kg×67=11189kg，施工升降机自重标准值： P k=(1600.00×2+1480.00+1300.00×2+2000.00×2+11189.00+200.00)×10/1000=226.69kN 考虑动载、自重误差及风载对基础的影响，取系数n=2.1 基础承载力设计值：P=2.1×226.69=476.05kN 三、地下室顶板结构验算

施工电梯基础方案2(DOC)

博达大厦总承包工程施工电梯基础施工方案编制：审核：审批：深圳市银广厦建筑工程有限公司 2013年4月20日

目录一、工程概况二、安装位置三、施工升降机基础参数及方案选定四、基础支撑系统五、基础施工布置六、安全注意事项七、基础顶板回顶

一、工程概况项目位于深圳市南山区龙珠八路（从侨香路转南平快速，龙珠八路东侧，安托山西侧、“建工村”西入口处），由深圳市银广厦建筑工程有限公司承建。规划用地面积1994.54平方米。建设内容主要为文化设施办公楼,其中地下4层,地上22层,总建筑高度为99.90m.。建设单位：深圳市朋和置业投资有限公司。设计单位：深圳市机械院建筑设计有限公司。监理单位：深圳市赛格监理有限公司。二、安装位置本工程拟安装两台电梯，东西侧各一台，东侧电梯安装位置如下：三、施工升降机基础参数及方案选定（一）电梯参数：电梯基础

备注：附墙架、动力电缆、导向装置、紧固件等重量约占导架总重量的30％，用过道竖杆和过桥连杆的附墙结构增加约为导架总重量的45％。（二）基础形式本工程一部施工电梯都安装在地下室顶板上。每部施工电梯均需单独浇筑混凝土平台基础，并在平台基础上预埋铁件，将施工电梯基础底架焊接在预埋铁件上，由楼板及平台基础共同承重。其中1#施工电梯基础截面尺寸均为4400×4400×300mm，电梯基础配筋见图。（三）基础受力验算由于一台施工电梯直接落在地下室顶板上由楼板承重，故需要进行结构受力计算。 1、参数在进行验算时，均采用标准值（非设计值）进行计算。 C40 砼：f ck =20N / mm2 II 级钢：f yk= 335N / mm2

(完整版)施工电梯基础施工方案

目录一、编制依据 (1) 二、工程概况 (1) 三、基础设计 (1) 四、基础施工及加固措施。 (9) 五、安全文明施工 (11) 六、施工电梯进楼层处脚手架搭设介绍： (12)

一、编制依据 1、SC型施工升降机使用手册 2、《建筑机械安全技术规程》JGJ33-2011 3、《建筑施工扣件式钢管脚手架安全技术规范》 JGJ130-2011 4、《建筑施工安全检查标准》（JGJ59-99） 5、《建筑机械使用安全技术规程》JGJ33-2005 6、《建筑施工手册》（第四版） 7、《建筑施工高处作业安全技术规范》（JGJ80-91） 8、与业主签订的总承包合同二、工程概况本工程由A1地块五栋三十四层高层住宅1#～4#、7#楼，两栋三十三层高层住宅5#、6#楼，及其地下室组成。总建筑面积：193161.83㎡；地下建筑面积：51547.00㎡；地上计容建筑面积：140646.37㎡；建筑总高度：1#～4#、7#楼（标准层层高2.9m）为98.60m;5#～6#楼（标准层层高3.0m）为99.00m;结构体系：地下部分为框架剪力墙结构，地上部分均为剪力墙结构；结构抗震等级均为一级；地下室-2F层层高为3.6m，-1F层层高为4.8m。为了保证二次结构及装饰装修过程中垂直运输问题，1#、2#、5#、6#、7#楼施工电梯布置在地下室顶板上，由于园林展示区大面积施工，3#、4#楼施工电梯在地下室土方回填后做在回填土之上，施工电梯型号为SC200/200。在地下室顶板施工电梯厚度为400mm，在回填土上的施工电梯需要在基础下面换填1200mm高的毛石后再做500mm电梯基础，克服因土体沉降而产生的应力。三、基础设计施工电梯设计安装高度按照最高110.4米计算，采用74节标准节（每节高1.508m）。施工升降机架重量及尺寸参考厂家提供的《SC200/200型施工升降机使用说明书》。此工程共由两种基础 1、施工电梯基础做在地下室顶板上，其尺寸为：6500*3800*400，电梯基础的底筋：三级14@200，面筋：三级14@200双层双向设置；马凳筋为三级20@500梅花布置。混凝土强度等级为C35，在做基础之前先做防水从基础边外扩400mm，在防水上做50mm厚保护层。中间预埋地角螺栓四个，在浇筑混凝土之前由工长通知电梯单位预埋。（如下图）

施工电梯基础含计算

22 号楼施工电梯基础方案一、编制依据 (2) 二、工程概况 (2) 三、设备概况 (2) 四、基础施工 (3) 五、地下室顶板回顶： (3)

一、编制依据 1、《施工升降机》( GB/T10054-2005) 2、《施工升降机安全规程》( GB10055-2007) 3、施工升降机安全操作规程标准与技术 4、建筑机械使用安全技术规程(JGJ33-2012) 5、高空作业机械安全规则(JG5099-1998) 6、《JGJ46-2005施工现场临时用电安全技术规范》 7、《GB1055－88 施工升降机安装规则》 8、《JGJ59-2011 建筑施工安全检查标准》二、工程概况本工程用地面积为7736 M2, 22号楼设计总建筑面积为26442M2,具体是由地上一栋10层办公场所及地下一层停车房，地下室建筑面积为7736M2。场地东西方向跨长约104 米,南北方向跨长约76.7 米。三、设备概况施工升降机型号选用SC型SCD200/200TD,为双笼带对重升降机，由广州市京龙机械有限公司生产。标准节尺寸为650X 650X 1508,壁厚为4.5mm规格的立管标准节重量150kg;额定载重2X2000Kg，提升速度36m/min，最大架设高度450m,额定安装载重量2X2000 kg,电机功率2X3X 11kw，吊笼重量2X 2200kg，对重重量0 kg,外笼重量1480kg，最大附墙间距为10.5m 多层部分电梯荷载：根据建筑物的高度和屋面板标高，22 号楼升降机计划安装最高高度按41.7 米，计划安装标准节29节，吊笼规格3200X 1500X2550。升降机自重G=吊笼重+外笼重+导轨架总重+对重重+载重量 =2X 2200+1480+150X 29+0+2X 2000=12750(kg) 基础承载力(取安全系数为n=2):F=G*0.02=12750*9.8*2=249.9(kN) 4、施工升降机安装在靠近各楼侧，升降机的施工安装拆卸严格按照《SC型升降机使用手册》的要求进行，具体位置可见总平面图

施工电梯基础施工方案OK

新坐标商住小区施工电梯基础方案编制人：审核人：审批人：广东三穗建筑工程有限公司2014年6月5日

目录第一节工程概况 (1) 第二节基础设计方案 (2) （一）负二层梁板地基基础做法 (2) （二）负四层底板地基基础做法 (6) 第三节施工电梯基础计算书 (7) 一、施工升降机计算书一（地下室负二层梁板地基基础做法） (7) （一）参数信息 (7) （二）基础承载计算 (8) （三）梁板下钢管结构验算 (8) 二、施工升降机计算书二（地下室底板地基基础做法） (10) （一）参数信息 (10) （二）基础承载计算 (11) （三）地基承载力验算 (11) （四）基础承台验算 (12) 第四节附图 (14) 一、施工现场平面布置图 (14) 二、1#楼施工电梯梁板开洞及加固平面 (14) 三、2#楼施工电梯梁板开洞及加固平面 (14) 第一节工程概况新坐标商住小区工程位于湛江市赤坎区海田路湛江尧丰包装印刷有限公司旧址，由湛江飞鹏尧丰房地产开发有限公司兴建，由我司广东三穗建筑工程有限公司承建。拟建项目包括：1#、2#、5#、6#、7#、8#等六栋32层住宅楼，建筑高度99.3m，首层为6m,二层以上为3m；3#、4#等两栋28层住宅楼，建筑高度88.5m，首层为6m,二层

以上为3m；以及1栋2层商铺，建筑高度10.40m，首、二层均为5.2m；地下室南区为负三层商业和车库,北区为负四层商业和车库。其中负一层为5.2m,负二层为5m,负三层为4 m,负四层为4.5m（本期工程范围为1#～8#塔楼、商业一二期裙楼及一二期地下室）。根据总体施工布置和建筑结构平面特点，共需设置8台施工电梯，拟在各楼设置一台SC200/200型号的施工电梯，供施工人员和部分材料的垂直运输之用。施工电梯基础分别有设置在负二层梁板和负四层底板上的两种方式。为确保施工电梯安全使用，现根据实际情况设计基础方案以指导现场施工。各号施工电梯具体位置详见施工现场平面布置图（附后尾页）。第二节基础设计方案（一）负二层梁板地基基础做法位于1#、2#、3#、4#楼的编号分别为1号、2号、3号、4号施工电梯基础直接设置在地下室负二层梁板位置，并跨压在外围支护桩和回填土上，在浇筑基础前将对地基进行加固处理。具体做法如下：该处支护桩冠梁与负二层梁板的外墙间有 2.6m 空间需由负三层回填土至负二层，回填高度约4m，主要采用黏土回填，完成填土至确定标高后，再采用规格为口径Φ12cm、间距0.5m、长度4m的松木桩进行地基加固，然后铺填一层50cm厚的砖渣，并夯压密实，最后在砖渣层上浇筑基础。施工电梯基础尺寸设计为6000×5000×400（1号、2号）和6000×4000×400（3号、4号）板配筋为双层双向Φ12@200，砼强度等级C35，做法详见如下1#2#楼施工电梯基础图。

施工电梯基础布置及地下室回顶方案

目录第一部分、施工升降机基础施工方案 (1) 一、编制依据： (1) 二、升降机选择及其概述 (2) 三、升降机布置位置 (2) 四、升降机基础技术参数 (2) 五、升降机基础施工 (2) 第二部分、施工升降机基础承载计算 (3) 一、工程概况 (3) 二、施工升降机概况 (3) 三、施工升降机荷载计算 (4) 第一部分、施工升降机基础施工方案一、编制依据： 1. SC200/200GZ型升降机使用说明书 2.《建筑地基基础设计规范》GB50007-2011 3. 《建筑工程施工质量验收统一标准》GB50300-2001 4. 《建筑地基基础工程施工质量验收规范》GB50202-2002 5. 《混凝土结构工程施工质量验收规范》（GB50204-2011） 6. 《建筑机械使用安全技术规程》（JGJ33-2011）； 7. 广东省建筑工程施工质量验收技术资料管理整编统一规定 8. 金沙洲保障性住房工程A1-A13栋施工图纸。

二、升降机选择及其概述根据金沙洲保障性住房工程工程结构特点，工程选用广州市京龙工程机械有限公司生产的SC200/200GZ升降机13 台。有关该机的结构组成、性能、安装、拆卸、运行维护与管理等一系列要求，参见由该制造厂提供的使用说明书. 三、升降机布置位置金沙洲保障性住房工程（自编A1-A13栋）13幢，布置13台升降机，基础中心点位置详见施工电梯平面布置图。导轨架垂直中线距离附着面为3.0～3.6米，基础底标高为室外顶板标高上0.3m，详见施工电梯基础图. 确定位置时，已综合考虑了升降机与结构之间的关系以及升降机附着，吊笼操作室上、下通道应与其它建筑物保持足够的距离，距外脚架外立杆200MM间距，避免相碰。已考虑塔机、吊机吊装是否可行。根据现场实际情况，A1-A3、A4-A7栋共有四处施工电梯穿越结构板处，为方便日后施工，该处梁板钢筋应作预留并做防锈处理。梁板上部钢筋预留长度应大于1/3跨，下部钢筋预留长度应小于1/4跨（另外考虑绑扎接头搭接长度为1.3l le）。预留钢筋采用防锈漆涂刷一遍（根部涂刷两遍），并用PVC管包裹，中间灌素水泥浆处理。四、升降机基础技术参数根据制造厂提供的使用说明书及厂家的技术要求，升降机自重及冲击力为P=670KN，地面承载力不小于0.15MPa，基础尺寸为平面尺寸（按图）×300，砼强度等级为C35，内配双层双向φ12＠200的钢筋网片。详见附图。依据金沙洲保障性住房工程A1-A13栋施工图纸，施工升降机基础位置均在建筑物外围，位于地下室顶板上。施工上采用将施工电梯基础布置在地下室顶板上，由于此部分所受外力超过设计要求，因此在基础所在一跨范围内加回顶，将荷载传至地下室底板，回顶范围详见附A1-A7，A8-A13栋施工电梯回顶布置图。回顶离地350mm设置扫地杆最上一道水平杆距板底不超过650mm 靠近剪力墙、柱的立杆上增加短钢管与墙柱顶紧，竖直方向不得少于三道人货梯平面投影范围内设置7道16#工字钢梁，翼缘与顶托满焊其余范围顶托内采用双钢管作为主龙骨，次龙骨采用40mm*90mm木枋@300mm 相邻钢管、木枋应错开搭接所有立杆底部垫100mm*100mm木板支撑体系外侧设置连续剪刀撑，顶部及底部各设置一道水平剪刀撑现场地下室底板强度为C35，厚度为300mm。升降机应做好可靠的防雷、防漏电保护接地装置，基础预埋件接到工程中的防雷接地点上，上部升降机金属构件用10mm2铜线与基础联接，接地电阻不大于4Ω。防雷的具体设计详升降机安装方案。五、升降机基础施工根据制造厂提供的使用说明书及厂家的技术要求，本工程升降机基础为预埋基础节固定式钢筋砼基础： 1、基础尺寸=图示平面尺寸×0.30m，尺寸详见附A1-A7，A8-A13栋施工电梯基础布置图 2、配筋：φ12@200，双层双向布置，拉筋：φ12，隔一拉一梅花形布置。 3、基础砼：C35商品砼。 4、升降机机座：安装地脚螺丝，安装避震器，安装升降机钢梁。升降机基础施工顺序为：定位放线→四周砌240砖胎模→防水、防水保护层按设计施工→钢筋加工、绑扎→预埋升降机基础设备→砼浇筑、养护→基坑排水沟、集水坑施工。升降机基础要做好可靠的防雷接地及防排水，作好原材料检验复试工作，作好隐蔽工程验收记录，砼浇注前须做好检查和验收，砼试块制作，砼浇灌后做好养护，必须保证砼强度达到100%之后方可开始升降机

施工电梯基础施工方案

目录第一章编制说明及依据 (2) 第一节编制说明 (2) 第二节编制依据 (2) 第二章工程概况 (2) 第一节工程概况 (2) 第二节施工电梯方案编制说明 (3) 第三章项目组织机构 (5) 第一节项目组织架构 (5) 第二节主要管理人员职责 (5) 第三节作业人员职责 (6) 第四章施工电梯平面布置及定位 (6) 第一节施工电梯选型及参数 (6) 第二节施工电梯平面布置及定位 (6) 第五章施工电梯基础施工 (11) 第一节电梯基础施工 (11) 第二节附墙方式 (13) 第三节电梯安全门搭设 (13) 第四节施工电梯架体搭设 (16) 第六章安全文明施工措施 (17) 第七章防台风应急措施 (18) 第八章计算书 (20)

第一章编制说明及依据第一节编制说明为了保证项目施工电梯使用安全，以及加强安全生产、文明施工管理，按照相关标准及规范要求编制此施工方案，以指导现场实际施工。第二节编制依据第二章工程概况第一节工程概况综合配套区总用地面积11.98万平方米（其中建筑物占地面积2.38万平方米），总建筑面积约11.18万平方米，包括1#~18#倒班宿舍、19#餐厅、20#生活中心、21#门卫1、22#门卫2 及厕所、23#自行车棚、室外停车场、室外运动场地、室外道排工程、水池、大门、永久围墙等配套设施。

1 参建单位 2 建筑概况第二节施工电梯方案编制说明（1）电梯基础施工方案根据生产厂家提供的参数并结合现场实际情况编制。（2）根据工程特点及合同要求，本工程拟投入18台施工电梯，供1#~18#宿舍楼施工使用，自编号为1#~18#，型号均为SC200/200系列，每只吊笼的额定载重量为2000kg。（3）在电梯导轨下设置1m×1m的独立柱，顶标高为各楼栋的-0.25m（相对标高）；独立承台尺寸为2000(长)×2000(宽)×500mm(高)，底标高为各楼栋基底标高，独立柱通过承

施工电梯基础

电梯基础施工方案一、工程概况蔚蓝城邦项目三期A区工程52栋、53栋、54栋位于东莞市常平镇麦元村，常虎高速东莞火车站出口，由东莞市中天广场建造有限公司投资兴建、东南大学建筑设计研究院设计，总建筑面积100476.68㎡，共有2栋（52栋、54栋）33层和1栋（53栋）32层住宅小区，其中一层地下室，建筑面积约1.4万㎡，建筑总高度99m（33 层）。根据现场施工实际情况需要分别在每栋楼安装一部双笼施工电梯，（具体安装位置及尺寸见附图）双笼施工电梯型号为SCD200/200GN，安装高度为110米。施工电梯租赁公司为东莞市鹏博建筑机械设备租赁有限公司，施工电梯基础落在地下室顶板上。二、施工电梯基础计算升降机基础承受的静荷载P的近似计算：（有关参数见SCD200/200GN型升降机产品说明书） G=[吊笼重+外龙重+导轨架重+对重重+载重重] 吊笼重量：2×2000=4000Kg 外龙重量：1480Kg 导轨架重量：73×170=12410Kg(导轨架按73节计算，总高度110米) 对重重量：2×1000=2000Kg 载重重量：2×1000=4000 Kg 以上总重量=吊笼重+外龙重+导轨架重+对重重+载重重 =4000+1480+12410+2000+4000 =23890kg 考虑到动荷载、自重误差、风荷载对基础及支撑的影响，取影响系数n=2，

则计算时取值P=2×G=2×238.9KN=477.8KN 升降机基础尺寸为：3.80×4.80=18.24m2 基础重：18.24×0.3×2.4=13132 kg 由以上计算可得，升降机基础所承受的荷载标准值为:28.6kN/ m2 本工程地下室顶板设计承载力为：10 kN/ m2，且升降机基础在地下室顶板上，故需对升降机基础部位的地下室底板的设计进行调整。三、施工电梯部位楼板计算及支撑 1、电梯对一楼楼板的总压力G 总自重G0=吊笼重+外龙重+导轨架重+对重重+基础重 =4000+1480+12410+2000+4000+13132 =37022kg （以电梯安装高度110m作为计算高度）取动载安全系数为2。所以对楼板的总压力G=2 G0=74044kg 2、一层楼板的最大承受力（加支撑前）根据《结构设计总说明》，地下室顶板的允许载荷为10KN/m2，（由施工结构设计说明得知，也因建筑物不同而不尽相同）而升降机的最大承力面积为A=3.8×4.8=18.24m2 所以地下室顶板对升降机的最大承受力为10KN/ m2×18.24m2=18.24吨，即18240 kg，不能满足要求。 3、支撑方案根据以上计算可知：楼板必须支撑才能满足强度要求。支撑方案：a、根据工地情况立杆采用钢管Φ48×3.5、立杆下面垫模板不小于0.04m2，钢管上下采用顶托，顶托上用两根木方与顶板顶紧，立杆间距0.4米×0.4米（支撑离电梯基础边20~30CM,即横向10排，纵向12排），水平杆间距1.2米，并用水平及竖向剪刀撑连接，支撑立管必须均顶紧楼面，连接处逐个检查。

施工升降机基础承载力计算书

施工升降机基础承载力计算书计算依据： 1、《施工现场设施安全设计计算手册》谢建民编著 2、《建筑地基基础设计规范》GB50007-2011 3、《混凝土结构设计规范》GB50010-2010 4、《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130－2011 5、《木结构设计规范》GB50005-2003 6、《钢结构设计规范》GB50017-2003 7、《砌体结构设计规范》GB50003-2011 一、参数信息 1.施工升降机基本参数 2.楼板参数

3.荷载参数：二、基础承载计算：导轨架重（共需35节标准节，标准节重175kg）：175kg×35=6125kg，施工升降机自重标准值： =((1480×2+1480+1258×2+200+6125)+2000×2)×10/1000=； P k 施工升降机自重： P=×(1480×2+1480+1258×2+200+6125)+×2000×2)×10/1000=；考虑动载、自重误差及风载对基础的影响，取系数n= P=×P=×= 三、地下室顶板结构验算验算时不考虑地下室顶板下的钢管的支承作用，施工升降机的全部荷载由混凝土板来承担。根据板的边界条件不同，选择最不利的板进行验算楼板长宽比：Lx/Ly=3/4= 1、荷载计算楼板均布荷载：q=(3×=m2 2、混凝土顶板配筋验算依据《建筑施工手册》（第四版）： =××32=·m M xmax =××32=·m M ymax M0 =××32=·m x =××32=·m M0 y 混凝土的泊桑比为μ=1/6，修正后求出配筋。

板中底部长向配筋： M x =M xmax +μM ymax =+6=·m α s =|M|/(α 1 f c bh 2)=×106/×××103×=； ξ=1-(1-2×α s )1/2=1-(1-2×=； γ s =1-ξ/2=2=； A s =|M|/(γ s f y h )=×106/××=233.09mm2。实际配筋：867.08 mm2 > 233.09 mm2板中底部长向配筋满足要求。板中底部短向配筋： M y =M ymax +μM xmax =+6=·m α s =|M|/(α 1 f c bh 2)=×106/×××103×=； ξ=1-(1-2×α s )1/2=1-(1-2×=； γ s =1-ξ/2=2=； A s =|M|/(γ s f y h )=×106/××=140.36mm2。实际配筋：867.08 mm2 > 140.36 mm2板中底部短向配筋满足要求。板边上部长向配筋： M0 x =M0 xmax +μM0 ymax =+6=·m α s =|M|/(α 1 f c bh 2)=×106/×××103×=； ξ=1-(1-2×α s )1/2=1-(1-2×=； γ s =1-ξ/2=2=； A s =|M|/(γ s f y h )=×106/××=590.03mm2。实际配筋：1244.07 mm2 > 590.03 mm2板边上部长向配筋满足要求。板边上部短向配筋： M0 y =M0 ymax +μM0 xmax =+6=·m α s =|M|/(α 1 f c bh 2)=×106/×××103×=；

人货梯基础回顶方案

目录一、施工工艺 ...................... 错误!未定义书签。二、施工电梯加固设计验算 .......... 错误!未定义书签。三、电梯基础回顶立管平面图 ........ 错误!未定义书签。施工电梯基础回顶方案

一、施工工艺因人货电梯基础设置在2#、4#楼地下室顶板上（具体位置详见《电梯基础回顶平面图》），且地下室为两层地下室，两层各自满支撑负责荷载，层高分别为米、米。顶板活荷载标准值查2#、4#楼地下室设计图纸JG-01为5KN/M2，施工电梯总重量为56t，基础面积为6m×4m=25 KN/M2，为了地下室顶板结构安全，必须进行施工电梯安装部位的地下室顶板回顶。人货梯安装高度大，使用时间长，结构、装修时使用频繁，综合分析，决定在地下室人货梯基础部位进行加固。电梯导轨架正下方用4根由两根[16#槽钢支撑，支撑的中心线必须与导轨架的每根导杆中心线一致，槽钢两头焊接4厚平钢板作衬垫，4根槽钢之间加设水平、斜支撑以加强其稳定性。（1）无梁部位支顶施工工艺在人货梯基础其他位置上设置Φ48，壁厚钢管立杆支撑，立杆底部设置底座，支撑的面积为7×5M（基础面积6M×4M）立杆间距为从底板上20cm设置纵横向扫地杆，其间距为0.5m，中间设置两道纵横向水平拉杆（均分），其间距均为0.5m，立杆上部设置顶托，架设方木，方木间距不大于300，为加强整体刚度，考虑在四面设置剪刀撑以及在每道水平拉杆处设置水平剪刀撑。（2）有梁的部位支顶工艺有梁部位直接顶撑梁底，立杆间距沿梁跨度方向为0.5m。二、施工电梯加固设计验算 1、计算荷载（SCD200/200型）（1）、导轨架+附墙架重：78200N （2）、吊笼重:2×2000kg=40000N （3）、外笼重:1060kg=10600N （4）、载重重:2×2000kg=40000N （5）、对重重：0N （6）、基础重：12000kg=120000N 合计总自重:G=78200+40000+10600+40000+0+120000=288800N 2、基础受力计算（取系数n=2）基础承载P=G×2=288800×2=

施工电梯基础专项施工方案

施工电梯基础专项施工方案目录1. 工程概况 (2) 2. 编制依据 (2) 3. 施工电梯技术参数 (3) 4. 施工电梯基础 (3) 4.1施工电梯布置 (3) 4.2施工电梯基础施工 (4) 4.3基础承载力计算 (5) 4.4加固钢管支撑架计算 (5) 5. 施工电梯附墙件 (6) 5.1附墙件布置 (6) 5.2附墙件施工要点 (6) 6. 平台脚手架、施工通道 (6) 6.1施工电梯平台脚手架施工 (6) 6.2平台脚手架计算书 (7) 7. 安全保证措施 (7) 7.1安全注意事项 (7) 7.2应急预案 (7) 8. 附图及附

件 (7) 附件1：钢管支撑架计算书附件2：平台脚手架计算书附图1：施工电梯布置平面图附图2：基础及平台示意图附图3：支撑加固剖面图附图4：附墙连接示意图附图5：升降机立面图页 1 第施工电梯基础专项施工方案施工电梯基础专项施工方案 1. 工程概况 1）工程名称：成都万科海悦汇城一期总承包工程 2）建设单位：成都万科华东置业有限公司 3）设计单位：四川省建筑设计院 4）施工单位：中天建设集团有限公司 5）监理单位：四川四强建设项目管理有限公司 6）地勘单位：四川省川建勘察设计研究院有限公司 7）工程地点：位于成都市双流县华阳镇，东南面一侧为规划红星路南延线，西南为海昌北路 8）建筑形式：本工程总建筑面积71190平米，地下一层车库7506.79平米，架空层物业用地1962.13平米，地上35层住宅61721.08平米。建筑高度99.50米，本工程正负0.000相当于绝对标高480.75。本工程结构形式为框架剪力墙结构，高层部分基础采用人工挖孔桩加筏板基础，多层部分基础采用独立基础+防水板。主楼抗震等级二级，地下室扩展部分三级，耐火等级一级，建筑使用年限50年。 9）当施工电梯基础为独立基础时，需介绍地质条件，并附相关地质勘察报告；施工电梯安装在阀板、顶板上时，需介绍板的厚度、强度。 2. 编制依据 1）《建设工程安全生产管理条例（第393号令）》 2）《施工升降机技术条件》GB/T10054-2005 3）《施工升降机技术规程》GB/T10055-2005 4）《建筑结构荷载规范》GB50009-2012 5）《高处作业安全技术规范》JGJ80－91 6）《建筑施工升降机安装、使用、拆卸安全技术规程》JGJ215-2010

施工电梯基础施工方案归纳.doc

目录一、工程概况 (1) 二、编制依据 (1) 三、升降机的型号及技术参数 (1) 四、基础设计 (2) 五、主要施工方法 (3) （一）、基坑开挖 (3) （二）、钢筋施工 (4) （三）、混凝土施工 (5) 六、安全文明施工 (6) 七、基础验算 (7) (一)、参数信息 (7) (二)、基础承载计算： (7) (三)、地基承载力验算 (7) (四)、基础承台验算 (8) 附图： (11)

人货梯基础施工方案一、工程概况东莞百悦尚城三期项目由深建房地产有限公司开发，项目地点位于东莞市南城区袁屋边段宏七路北侧A地块，场地东侧为宏二路，西侧为东莞市百悦尚城学校，北侧为宏六路，南侧为宏七路，对外交通十分便利。设计单位:深圳华森建筑与工程设计顾问有限公司；监理单位:深圳大众建设监理有限公司；施工总承包单位:中铁建设集团有限公司。本项目总建筑面积292258.48平方米，我公司承建该工程的29#～36#楼、42#～44#楼、47#综合楼、大门主体及配套建设工程的施工，由12栋住宅及附属设施组成，总建筑面积138237.10㎡。其中，47#楼为四层，建筑高度21.3,塔楼高度25.7m，其他楼均为18层，建筑高度55.75m，塔楼高度72.85m。大门采用独立基础，其余各栋楼均采用高强预应力管桩桩基。大门及47#综合楼为框架结构，其余各栋均为抗震墙结构。二、编制依据三、升降机的型号及技术参数根据本工程建筑总高度、建筑面积及工程量，确定选用的电梯型号，列表如下：

四、基础设计基础位置设置要综合考虑悬挑外架的宽度，基础内的排水措施，扶墙架至建筑物边线的距离等。按人货梯厂家提供的资料，人货梯的基础尺寸为（4400*3920㎜），现场施工按照4400*4000mm制作，基础厚度为400mm，基础内配制双层双向Ⅱ级Φ12@200钢筋网，并在人货梯基座的正下方范围,底筋位置纵横加设Ⅱ级Φ14@200附加筋，基础混凝土底板下地面地基承载力特征值大于0.15MPa，在基础边上挖800*800mm，深500mm集水坑（位置见后附基础图），基础四周砌240厚砌体，高出回填地面200mm，基坑四周钢管架围护，并拉设防护网。防雷设置：基础混凝土浇筑前，在基础两边对称打入两条Φ16钢筋，入土2.5米,外露长度200mm,用Φ10圆钢与人货梯基座及钢筋网焊接，接地电阻≤4Ω。根据本工程《岩土工程勘测报告》，及现场所测标高确定基础下挖深度（见下表）；

施工电梯方案-含电梯基础及地下室顶板回撑方案1

美地雅登施工电梯基础施工方案一、工程概况本工程包括1#-7#高层住宅及地下室。本标段总建筑面积为57992.80m2,其中地下9601.29 m2，地下48391.51 m2。建筑层数11-12层。该工程地基采用静压预制管桩进行承重，均为框架剪力墙结构。该工程拟采用7台施工电梯，每幢楼各采用一台由湖北江汉建筑工程机械有限公司生产的SCD 200/200DK型施工电梯，即可满足现场施工需要及现场施工垂直运输的要求。3#、4#、5#、6#、7#楼施工电梯安装在地下室顶板上，（具体位置详见平附图1），1#、2#楼施工电梯安装在地面上，（具体位置详见附图2），搭设高度为48M（32节）。二、施工电梯技术方案本技术方案分两种： 1、1#、2#楼施工电梯在回填土方进行安装。 2、3#、4#、5#、6#、7#楼施工电梯在地下室顶板上进行安装（位置详附图）。首先来阐述地下室顶板上安装施工电梯的技术方案： 1、在安装施工电梯的顶板下面采用钢管进行加固，作用主要是承受施工电梯的荷载。计算方式如下： 1、施工电梯基本参数施工电梯型号：SCD200/200；吊笼形式：双吊笼；架设总高度：48m；标准节长度：1.508m；底笼长：5.3m；底笼宽：4.2m；标准节重：190kg；对重重量：1800kg；单个吊笼重: 945kg；吊笼载重：2000kg；外笼重：1200kg；施工电梯安装在地下室顶板上，顶板底用满堂钢管架进行加固处理，满堂钢管架应经受力计算后进行搭设。考虑到动荷载、自重误差及风荷载对基础的影响，取荷载系数n=2.1。同时应能承受施工电梯工作时最不利条件下的全部荷载，加
