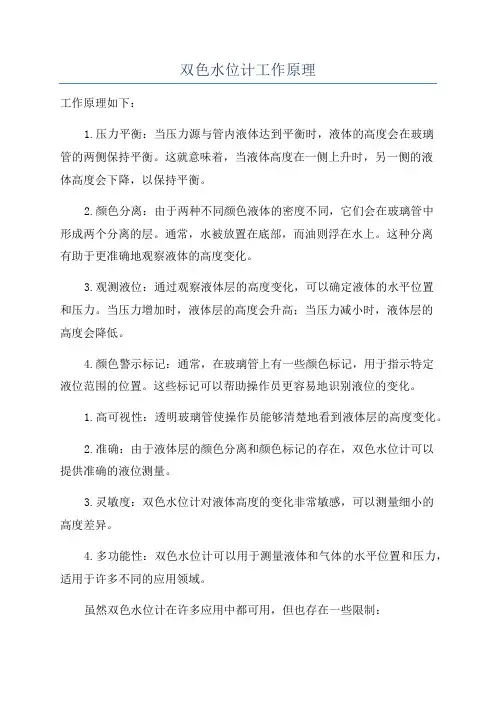

双色水位计工作原理
tut光
tL Jtt
图6述取色水位计匣理结梅示意庆W 6-7衣色水位计安餃孫抚图
W基車结构：（bi期童室F
排
k 7-rt，水側注酒呼、典6-加热1冃菽代进、出门f 3水位计崩倚阀I 5抓対管t 5—水位计本佯t 座F 4—加齡奎| $—制疑峑干盒一光鮒* 9—毛股璃扌2—红也涛光7—擬蜡水管、E—祸炉F澤普璇璃L II—嫌色堆光破璃I 1E十组呑透晚* 13—光孚玻朋SL
14—弟片F崎一云lS-fit护華】11观螟矗
........ |
双色水位计的原理结构如图 6 - 6所示。光源8发出的光经过红色和绿色滤光玻璃10、
11后，红光和绿光平行到达组合透镜12，由于透镜的聚光和色散作用，形成了红绿两股光束
射人测量室5。测量室是由水位计本体钢座3、云母片15和两块光学玻璃板13等构成的。测
量室截面呈梯形，内部介质为水柱和蒸汽柱，见图6-6 （a）、（c）,连通器内水和蒸汽形成
两段棱镜。当红、绿光束射人测量室时，绿光折射率较红光大（光的折射率与介质和光的波
长有关）。在有水部分，由于水形成的棱镜作用，绿光偏转较大，正好射到观察窗口17,
因此水柱呈绿色，红光束因出射角度不同未能到达观察窗口；在测量室内蒸汽部分棱镜效
应较弱，使得红光束正好到达观察窗口，而绿光因没发生折射不能射到窗口，因此汽柱呈红
色。
测量超高压及以上压力的锅炉汽包水位时，水位计的光学玻璃由长条形板改为多个圆形
板。这样玻璃板小，受力较好，而水位计显示窗也由长条形（称为单窗式）变为沿水位高度排列的圆形窗口，称为多窗式双色牛眼水位计。该结构的缺点是水位显示存在盲区，观察水
位变化趋势方面不如单窗式。
为了减小由于测量室温度低于被测容器内水温引起的误差，双色水位计还设有加热室4
对测量室加热，使测量室的温度接近容器内水温。当测量汽包水位时，加热室应使测量室水
温接近饱和温度，并维持测量室中的水有一定的过冷度。否则汽包压力波动时，水位计内水
可能自生沸腾而影响测量。
2.双色水位计的安装
双色水位计通过汽、水阀门分别与汽包汽侧、水侧相连接，形成连通器，如图6-7所示。
水位计与汽包间连通管的倾斜度应不小于100 : 1，汽侧取样管应使取样孔侧高，水侧
取样管应使取样孔侧低。汽水侧取样管、取样阀门和连通管均应良好保温。由于水位计安装位置的环境温度比汽包内饱和温度低很多，因此，水位计的显示水位低于汽包实际水位。
