VGA针脚定义及焊接方法
一、15针VGA各针脚的定义：
按照VGA接头（15HD）的标准，共各引脚的定义如下：（PIN表示“脚”的意思）
1PIN ——Red——模拟信号的“红”
2PIN ——Green——模拟信号的“绿”
3PIN ——Blue——模拟信号的“蓝”
4PIN ——ID Bit 、
5PIN ——N/C 、
6PIN ——R.GND——模拟信号的“红”的接地端
7PIN ——G.GND——模拟信号的“绿”的接地端
8PIN ——B.GND ——模拟信号的“蓝”的接地端
9PIN ——No.Pin 、（备用）
10PIN——GND ——数子信号的的接地端
11PIN——ID Bit——屏幕与主机之间的控制或地址码
12PIN——ID Bit ——屏幕与主机之间的控制或地址码（用于一个主机多个显示屏）13PIN——H Sync——数字的水平行场信号
14PIN——V Sync ——数字的垂直行场信号
15PIN——N/C——接地端
二、标准15针VGA头焊接方法:
标准15针VGA 头的各针脚如下图显示（3+4 线型，3表示3根同轴红、绿、蓝，4表示4根黑、棕、黄、白线）VGA的脚通常按照倒梯形来看，从上到下，从左到右分别是1－5脚，6－10脚，11——15脚；（注意D15 接头一定选用金属外壳）如下图所示：
15针脚我们通常只需要焊接11个引脚即可，如下：（4、5、9、12脚不焊）红线——“1”脚——模拟信号的“红”；
绿线——“2”脚——模拟信号的“绿”；
蓝线——“3”脚——模拟信号的“蓝”；
红线外屏蔽线——“6”脚——模拟信号的“红”的接地屏蔽线；
绿线外屏蔽线——“7”脚——模拟信号的“绿”的接地屏蔽线；
蓝线外屏蔽线——“8”脚——模拟信号的“蓝”的接地屏蔽线；
黑线——“10”脚——数子信号的的接地端；
棕线——“11”脚——屏幕与主机之间的控制或地址码；
黄线——“13”脚——数字的水平“行”同步信号；
白线——“14”脚——数子信号的垂直“场”同步信号；
VGA 线外屏蔽线——“15”脚——VGA插座外壳压接接地。
在实际工程中，经常会在地线的连接中出现错误，如果将某些脚（如4，5，9，15等）接到地线上，在大屏显示不出什么问题；但如10脚未接地的话，就会出现地线不通而出问题。有些设备将不用的引脚全部接地了，虽然不标准，但挺实用，只是如果要用到相应的控制位时会出问题。
三、VGA针脚只焊7线的焊接方法：（如用网线中的8芯焊接）
第一、 1 、 2 、 3 脚分别用网线中的三根线（1－橙，2－绿，3－蓝）记着两边颜色对应；
第二、 5~10 脚焊接在一起做公共地；用8根网线中的某一根颜色的线（在此我们记作用“橙白”色线），记着两头都用这根颜色的线，6、7、8脚针焊在一起接到公共地上；
第三、11脚接网线中的某个线（在此定义为接棕色线，11－棕）
第四、13脚接网线中的某根颜色的线（在此定义用绿白线，13－绿白）；
第五、14脚接网线中的某根颜色的线（在此定义用绿白线，14－蓝白）；第六、15脚VGA插座外壳压接接地，（在此定义用绿白线，15－棕白）
15号针脚其实应该跟5－10脚焊一起都当作地线，这样实际上就是焊7针脚了。
如果用专用VGA线缆涂简便只焊7针脚的话焊接方法就是：就是在D15 两端的5~10 脚焊接在一起做公共地；红、绿、蓝的屏蔽线绞在一起接到公共地上； 1 、 2 、 3 脚接红、绿、蓝的芯线；13 接黄线；14 接白线；外层屏蔽压接到D15插头端壳，褐线和黑线不用接，但是要剪齐，以防和其他线串接。
四、VGA线缆布放和施工中注意的问题:
1、线缆选用：一般工程和家庭中最好购买专门的VGA线缆，价格层次不齐，中等可用的大概价：格8－10元/米，低于8元/米的可能不怎么样，高于1 3元/米的应该算是质量很好的。如果实在没条件购买的话就用别的凑乎了，比如用网线，用网线距离最好不要超过10-15米，5米左右还可以，再长图像效果不行。
VGA线缆的7根线：专用VGA线缆中有7根线，外带屏蔽层当作1根线，7根线中有红、蓝、绿各一根，注意这三根中每根都是带有屏蔽层的细同轴线，所以这3根线实际上就是6根针脚了，黑、棕、黄、白线各一根。所以买到线
后不要惊讶怎么里边只有7根线而不是11根或者15根呢，如果看了这个还不知道那就是勺了啊。
2、布线距离：单段VGA线缆标准要求的距离是不要超过15米，但我们平时应用没那么严格，因为我们对图像要求没那么高，在正常情况下用到40米图像也还都可以。超过40米或者图像不怎么行的时候就要加VGA放大器了。用网线或者其他不带屏蔽的线缆最好不要超过15米。通常我们想一台电脑上的图像放到多台显示器或者电脑上，那你就去电脑城买个VGA分配器，价格大概在60元左右。
3、干扰问题：图像不清楚或者有干扰大概是信号不好或者有干扰，布线不要跟音箱喇叭线布一起，那个线的干扰很大的。焊头子是要焊好，不要搞的毛毛草草的。如果头子靠近电源插座或者电源插板，最好拿个什么铁盒子把接头处屏蔽一下子或许起点作用。
VGA针脚定义
vga针脚定义 VGA 15 针母插座 VGA 15 针公插头 VGA 是 Video Graphics Adapter(Array) 的缩写，信号类型为模拟类型。 常用模拟计算机信号接口：VGA接口和RGB接口 VGA接口引脚定义 标准15针VGA头焊接方法: 标准15针VGA 头的各针脚如下图显示（3+4 线型，3表示3根同轴红、绿、蓝，4表示4根黑、棕、黄、白线）VGA的脚通常按照倒梯形来看，从上到下，从左到右分别是1－5脚，6－10脚，11——15脚；（注意D15 接头一定选用金属外壳）如下图所示：
VGA 接口对地阻值 1脚85 电压0.5V 2脚85 电压0.5V 3脚85 电压0.5V 6脚0 7脚0 8脚0 13脚300-600 电压5V 14脚300-600 电压5V 5脚10脚为GND 15针脚我们通常只需要焊接11个引脚即可，如下：（4、5、9、12脚不焊）红线——“1”脚——模拟信号的“红”； 绿线——“2”脚——模拟信号的“绿”； 蓝线——“3”脚——模拟信号的“蓝”； 红线外屏蔽线——“6”脚——模拟信号的“红”的接地屏蔽线； 绿线外屏蔽线——“7”脚——模拟信号的“绿”的接地屏蔽线； 蓝线外屏蔽线——“8”脚——模拟信号的“蓝”的接地屏蔽线； 黑线——“10”脚——数子信号的的接地端； 棕线——“11”脚——屏幕与主机之间的控制或地址码； 黄线——“13”脚——数字的水平“行”同步信号； 白线——“14”脚——数子信号的垂直“场”同步信号； VGA 线外屏蔽线——“15”脚——VGA插座外壳压接接地。 在实际工程中，经常会在地线的连接中出现错误，如果将某些脚（如4，5，9，15等）接到地线上，在大屏显示不出什么问题；但如10脚未接地的话，就会出现地线不通而出问题。有些设备将不用的引脚全部接地了，虽然不标准，但挺实用，只是如果要用到相应的控制位时会出问题。 三、VGA针脚只焊7线的焊接方法：（如用网线中的8芯焊接） 第一、 1 、 2 、 3 脚分别用网线中的三根线（1－橙，2－绿，3－蓝）记着两边颜色对应； 第二、5~10 脚焊接在一起做公共地；用8根网线中的某一根颜色的线（在此我们记作用“橙白”色线），记着两头都用这根颜色的线，6、7、8脚针焊在一起接到公共地上； 第三、11脚接网线中的某个线（在此定义为接棕色线，11－棕） 第四、13脚接网线中的某根颜色的线（在此定义用绿白线，13－绿白）； 第五、14脚接网线中的某根颜色的线（在此定义用绿白线，14－蓝白）； 第六、15脚VGA插座外壳压接接地，（在此定义用绿白线，15－棕白） 15号针脚其实应该跟5－10脚焊一起都当作地线，这样实际上就是焊7针脚了。 如果用专用VGA线缆涂简便只焊7针脚的话焊接方法就是：就是在D15 两端的5~10 脚焊接在一起做公共地；红、绿、蓝的屏蔽线绞在一起接到公共地上； 1 、 2 、 3 脚接红、绿、蓝的芯线；13 接黄线；1 4 接白线；外层屏蔽压接到D15插头端壳，褐线和黑线不用接，但是要剪齐，以防和其他线串接。
VGA针脚定义及焊接方法
一、15针VGA各针脚的定义： 按照VGA接头（15HD）的标准，共各引脚的定义如下：（PIN表示“脚”的意思） 1PIN ——Red——模拟信号的“红” 2PIN ——Green——模拟信号的“绿” 3PIN ——Blue——模拟信号的“蓝” 4PIN ——ID Bit 、 5PIN ——N/C 、 6PIN ——R.GND——模拟信号的“红”的接地端 7PIN ——G.GND——模拟信号的“绿”的接地端 8PIN ——B.GND ——模拟信号的“蓝”的接地端 9PIN ——No.Pin 、（备用） 10PIN——GND ——数子信号的的接地端 11PIN——ID Bit——屏幕与主机之间的控制或地址码 12PIN——ID Bit ——屏幕与主机之间的控制或地址码（用于一个主机多个显示屏）13PIN——H Sync——数字的水平行场信号 14PIN——V Sync ——数字的垂直行场信号 15PIN——N/C——接地端 二、标准15针VGA头焊接方法: 标准15针VGA 头的各针脚如下图显示（3+4 线型，3表示3根同轴红、绿、蓝，4表示4根黑、棕、黄、白线）VGA的脚通常按照倒梯形来看，从上到下，从左到右分别是1－5脚，6－10脚，11——15脚；（注意D15 接头一定选用金属外壳）如下图所示： 15针脚我们通常只需要焊接11个引脚即可，如下：（4、5、9、12脚不焊）红线——“1”脚——模拟信号的“红”； 绿线——“2”脚——模拟信号的“绿”； 蓝线——“3”脚——模拟信号的“蓝”； 红线外屏蔽线——“6”脚——模拟信号的“红”的接地屏蔽线； 绿线外屏蔽线——“7”脚——模拟信号的“绿”的接地屏蔽线； 蓝线外屏蔽线——“8”脚——模拟信号的“蓝”的接地屏蔽线； 黑线——“10”脚——数子信号的的接地端； 棕线——“11”脚——屏幕与主机之间的控制或地址码； 黄线——“13”脚——数字的水平“行”同步信号；
VGA接头接法最全详解
vga 线接法图解 标准15针 VGA 显示接口定义及焊接方法 <图 > VGA 15 针母插座 VGA 15 针公插头 、 VGA 是 Video Graphics Adapter(Array) 的缩写，信号类型为模拟类型。常用模拟计算机信号接口：VGA 接口和RGB 接口 VGA 接口引脚定义 管脚 定义 红基色 red 绿基色 green 3 蓝基色 blue 4 地址码 ID Bit 5 自测试 ( 各家定义不同 ) 计算机D15 VGA 插头的焊接方法 选择 3+4 计算机视频线的传统焊法为：（注意 D15 接头一定选用金属外壳） 3+4 线 D15 插头 红线的芯线 脚 1 红线的屏蔽线 脚 6 绿线的芯线 脚 2 绿线的屏蔽线 脚 7 蓝线的芯线 脚 3 蓝线的屏蔽线 脚 8 在实际操作中，还有一种非常简单适用的焊接方法：就是在 D15 两端的 5~10 脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上； 1 、 2 、 3 脚接红、绿、蓝的芯线； 13 接黄线； 14 接白线； 外层屏蔽压接到 D15插头端壳，褐线和黑线不用接，但是要剪齐，以防和其他线串接 RGB 接口 专业的显示设备除了有 D15 接口外，还有 rgbhv 的 BNC 接口，如图： 黑线 脚 10 棕线 脚 11 黄线 脚 13 白线 脚 14 外层屏蔽 D15 端壳压接 6 红地 7 绿地 8 蓝地 9 保留 ( 各家定义不同 ) 10 数字地 11 地址码 12 地址码 13 行同步 14 场同步 15 地址码 ( 各家定义不同 )
RGB线的连接示意 RGB的焊接方法 用 75 欧的 BNC 头一一对应焊接即可，非常简单。 -------------------------------------------------------------------------------- 特殊连接线－－D15转RGBHV连接 RBGHV D15 红线的芯线脚 1 红线的屏蔽线脚 6 绿线的芯线脚 2 绿线的屏蔽线脚 7 蓝线的芯线脚 3 蓝线的屏蔽线脚 8 黑线的芯线脚 13 黑线的屏蔽线脚 10 黄线的芯线脚 14 黄线的屏蔽线脚 11 或 D15 端壳与 10 、 6 、 7 、 8 连接起来形成共地
VGA接口详细接线图
V G A接口详细接线图 Revised as of 23 November 2020
VGA接口详细接线图VGA接口定义 管脚定义 1红基色red 2绿基色green 3蓝基色blue 4地址码IDBit 5自测试(各家定义不同) 6红地 7绿地 8蓝地 9保留(各家定义不同) 10数字地 11地址码 12地址码 13行同步 14场同步 15地址码(各家定义不同) 计算机D15的焊接方法
选择3+4计算机视频线的传统焊法为：（注意D15接头一定选用金属外壳） 3+4线D15 红线的芯线脚1 红线的屏蔽线脚6 绿线的芯线脚2 绿线的屏蔽线脚7 蓝线的芯线脚3 蓝线的屏蔽线脚8 黑线脚10 棕线脚11 黄线脚13 白线脚14 外层屏蔽D15端壳压接 还有一种非常适用的焊接方法：就是在D15两端的5~10脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上；1、2、3脚接红、绿、蓝的芯线；13接黄线；14接白线；外层屏蔽压接到D15端壳。
宏控中控系统输出口（VGA) 选择3+4计算机视频线的传统焊法为：（注意D15接头一定选用金属外壳） 5线D15 红基色red(R)脚1 绿基色green(G)脚2 蓝基色blue(B)脚3 行同步(H)脚13 场同步(V)脚14 地线D15端壳压接 RGB接口 专业的显示设备除了有D15接口外，还有rgbhv的BNC接口。
RGB的焊接方法 非常简单一一即可，注意选用75欧的BNC头。D15转RGBHV连接 RBGHVD15 红线的芯线脚1 红线的屏蔽线脚6 绿线的芯线脚2 绿线的屏蔽线脚7 蓝线的芯线脚3 蓝线的屏蔽线脚8 黑线的芯线脚13 黑线的屏蔽线脚10 黄线的芯线脚14
VGA线2+3焊接方法
7芯VGA线的焊接方法 一般在VGA接头上，会1，5，6，10，11，15等标明每个接口编号。如果没有，如上图所示编号。 注意，公母头焊接时，须注意将方向平行反过来焊接。 如图： 公头 〓〓〓〓〓〓〓〓〓〓〓〓〓 母头 普通VGA线焊接方法如下（D7焊接法）： 粗红的芯线脚 1 粗蓝色的线脚 2 粗白色线的线脚3 细红的线脚 10 细白色线的芯线脚 13
细黑色的线脚 14 细黄色线脚 15 外层屏蔽端壳压接 我们在使用投影仪等设备时，其VGA接头大多需要人工焊接，接头多，难焊是VGA 的焊接的两个难头，弄不好要么没信号，要么出现色差。 按照VGA接头（15HD）的标准，共各引脚的定义如下： 1 ——Red 、 2 ——Green 、 3 ——Blue （红绿蓝） 4 ——ID Bit（地址码）、 5 ——N/C（各家定义不同） 6 ——R.GND、 7 ——G.GND 、 8 ——B.GND 、（红绿蓝模拟地） 9 ——No.Pin（保留） 10——GND （数字地） 11——ID Bit 、12——ID Bit（地址码） 13——H Sync 、14——V Sync （行同步14 场同步） 15——N/C （各家定义不同） 其中1、2、3为模拟的红、绿、蓝信号，6、7、8为对应的模拟地；13、14为数字的行场信号，10为数字地；ID Bit为屏幕与主机之间的控制或地址码。在实际工程中，经常会在地线的连接中出现错误，如果将某些脚（如4，5，9，15等）接到地线上，以大屏显示这种应用而言不至于出现什么问题，但如果10脚
未接地的话，恐怕就要出现地线不通的情况，因此如果用到这类接头时建议先测量一下，看看彼此的定义是否一样，当然有时为了避免出现这种情况，有些设备将不用的引脚全部接地了，虽然不标准，但挺实用，只是如果要用到相应的控制位时会出问题，这一点应该知道，目前可这样用。 标准15针 VGA 显示接口定义及焊接方法（D15），选择 3+4 计算机视频线的传统焊法为：（注意 D15 接头一定选用金属外壳），3+4 线 D15 插头： 红线的芯线：脚 1 、红线的屏蔽线：脚 6 绿线的芯线：脚 2 、绿线的屏蔽线：脚 7 蓝线的芯线：脚 3 、蓝线的屏蔽线：脚 8 黑线：脚 10 棕线：脚 11 、 黄线：脚 13 、白线：脚 14 、 外层屏蔽：端壳压接 在实际操作中，还有一种非常简单适用的焊接方法：就是在 D15 两端的 5~10 脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上； 1 、 2 、 3 脚接红、绿、蓝的芯线； 13 接黄线； 1 4 接白线；外层屏蔽压接到 D15插头端壳，黑线、褐线不用接，剪齐，以防和其他线串接。 1红基色red 2 绿基色green 3 蓝基色blue 5~10 脚焊接在一起做公共地，屏蔽线绞在一起 13行同步接黄线；14场同步接白线
标准15针VGA接口定义
标准15针VGA接口定义及焊接方法： 1、15针vga接口定义 VGA 母插座：15 针公插头： 1 RED .Red Video (75 ohm, 0.7 V p-p)（红基色信号） 2 GREEN. Green Video (75 ohm, 0.7 V p-p)（绿基色信号） 3 BLUE. Blue Video (75 ohm, 0.7 V p-p)（蓝基色信号） 4 ID2. Monitor ID Bit 2（显示器标识位2，地址码，I2C接口，主机用来查看显示器ID和型号等信息的接口） 5 GND. Ground（地） 6 RGND. Red Ground（红色地） 7 GGND. Green Ground（绿色地） 8 BGND. Blue Ground（蓝色地） 9 KEY-Key. (No pin)（空，无引脚） 10 SGND. Sync Ground（同步数字地） 11 ID0 . Monitor ID Bit 0（显示器标识位0，地址码，I2C接口，主机用来查看显示器ID和型号等信息的接口） 12 ID1or SDA . Monitor ID Bit 1（显示器标识位1，地址码，I2C接口，主机用来查看显示器ID和型号等信息的接口） 13 HSYNC or CSYNC Horizontal Sync (or Composite Sync)（行同步） 14 VSYNC. Vertical Sync（场同步） 15ID3or SCL. Monitor ID Bit 3（显示器标识位3，地址码，I2C接口，主机用来查看显示器ID和型号等信息的接口）
计算机D15 VGA插头的焊接方法 选择3+4 计算机视频线的传统焊法为：（注意D15 接头一定选用金属外壳） 在实际操作中，还有一种非常简单适用的焊接方法：就是在D15 两端的5~10 脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上； 1 、 2 、 3 脚接红、绿、蓝的芯线； 13 接黄线；14 接白线；外层屏蔽压接到D15插头端壳，褐线和黑线不用接，但是要剪齐，以防和其他线串接。 RGB接口
RGB转VGA的焊接
一般企业在使用投影仪等设备时，其VGA接头大多需要人工焊接，接头多，难焊是VGA的焊接的两个难头，弄不好要么没信号，要么出现色差，下面我把如何焊接VGA头的方法介绍给大家，希望大家在实际工作中有所用处。按照VGA接头（15HD）的标准，共各引脚的定义如下：1PIN ——Red 2PIN ——Green 3PIN ——Blue 4PIN ——ID Bit 5PIN ——N/C 6PIN ——R.GND 7PIN ——G.GND 8PIN ——B.GND 9PIN ——No.Pin 10PIN——GND 11PIN——ID Bit 12PIN——ID Bit 13PIN——H Sync 14PIN——V Sync 15PIN——N/C 其中1、2、3为模拟的红、绿、蓝信号，6、7、8为对应的模拟地；13、14为数字的行场信号，10为数字地；ID Bit为屏幕与主机之间的控制或地址码。在实际工程中，经常会在地线的连接中出现错误，如果将某些脚（如4，5，9，15等）接到地线上，以大屏显示这种应用而言不至于出现什么问题，但如果10脚未接地的话，恐怕就要出现地线不通的情况，因此如果用到这类接头时建议先测量一下，看看彼此的定义是否一样，当然有时为了避免出现这种情况，有些设备将不用的引脚全部接地了，虽然不标准，但挺实用，只是如果要用到相应的控制位时会出问题，这一点应该知道，目前可这样用。 标准15针VGA显示接口定义及焊接方法<图> 此主题相关图片 如下：
管脚定义 1红基色red 2绿基色green 3蓝基色blue 4地址码ID Bit 5自测试( 各家定义不同) 6红地 7绿地 8蓝地 9保留( 各家定义不同) 10数字地 11地址码 12地址码 13行同步 14场同步 15地址码( 各家定义不同) 选择3+4 计算机视频线的传统焊法为：（注意D15 接头一定选用金属外壳） 3+4 线D15 插头 红线的芯线脚1 红线的屏蔽线脚6 绿线的芯线脚2 绿线的屏蔽线脚7 蓝线的芯线脚3 蓝线的屏蔽线脚8 黑线脚10 棕线脚11 黄线脚13 白线脚14 外层屏蔽D15 端壳压接 在实际操作中，还有一种非常简单适用的焊接方法：就是在D15 两端的5~10 脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上；1 、 2 、 3 脚接红、绿、蓝的芯线；13 接黄线；14 接白线；外层屏蔽压接到D15插头端壳，褐线和黑线不用接，但是要剪齐，以防和其他线串接。
显示器接口(VGA)针脚定义
显示器接口(VGA)针脚定义(D-sub15) 2007-11-06 18:48 针脚名称描述 针 脚 名称描述 母头（孔） 公头（针） 1RED 红色分量 信号 9+5V 电源（未使 用） 2GREEN 绿色分量 信号 10GND地线 3BLUE 蓝色分量 信号 11N/C未使用 4N/C未使用12SDA 串行数据信号 5GND地线13H SYNC 水平同步（行 同步） 6GND R 红色分量 地线 14 V SYNC 垂直同步（场 同步） 7GND G 绿色分量 地线 15SCL 串行时钟信 号 8GND B 蓝色分量地线 其实我也是第一次焊接VGA接头，VGA接头接头较多，比较难焊，弄不好要么没信号，要么出现色差，所以先把如何焊接VGA头的方法收藏一下，以便随时查看，也希望大家在实际工作中有所用处。
按照VGA接头（15HD）的标准，共各引脚的定义如下： 1PIN ——Red 2PIN ——Green 3PIN ——Blue 4PIN ——ID Bit 5PIN ——N/C 6PIN ——R.GND 7PIN ——G.GND 8PIN ——B.GND 9PIN ——No.Pin 10PIN——GND 11PIN——ID Bit 12PIN——ID Bit 13PIN——H Sync 14PIN——V Sync 15PIN——N/C 其中1、2、3为模拟的红、绿、蓝信号，6、7、8为对应的模拟地；13、14为数字的行场信号，10为数字地；ID Bit为屏幕与主机之间的控制或地址码。 在实际工程中，经常会在地线的连接中出现错误，如果将某些脚（如4，5，9，15等）接到地线上，以大屏显示这种应用而言不至于出现什么问题，但如果10脚未接地的话，恐怕就要出现地线不通的情况，因此如果用到这类接头时建议先测量一下，看看彼此的定义是否一样，当然有时为了避免出现这种情况，有些设备将不用的引脚全部接地了，虽然不标准，但挺实用，只是如果要用到相应的控制位时会出问题，这一点应该知道，目前可这样用。 标准15针 VGA 显示接口定义及焊接方法 <图>
vga线接法图解
创作编号：BG7531400019813488897SX 创作者：别如克* vga线接法图解 标准15针 VGA 显示接口定义及焊接方法 <图> VGA 15 针母插座 VGA 15 针公插头 VGA 是 Video Graphics Adapter(Array) 的缩写，信号类型为模拟类型。 常用模拟计算机信号接口：VGA接口和RGB接口 VGA接口引脚定义 管脚定义 1 红基色 red 2 绿基色 green 3 蓝基色 blue 4 地址码 ID Bit 5 自测试 ( 各家定义不同 ) 6 红地 7 绿地 8 蓝地 9 保留 ( 各家定义不同 ) 10 数字地
11 地址码 12 地址码 13 行同步 14 场同步 15 地址码 ( 各家定义不同 ) 计算机D15 VGA插头的焊接方法 选择 3+4 计算机视频线的传统焊法为：（注意 D15 接头一定选用金属外壳） 3+4 线D15 插头 红线的芯线脚 1 红线的屏蔽线脚 6 绿线的芯线脚 2 绿线的屏蔽线脚 7 蓝线的芯线脚 3 蓝线的屏蔽线脚 8 黑线脚 10 棕线脚 11 黄线脚 13 白线脚 14 外层屏蔽D15 端壳压接 在实际操作中，还有一种非常简单适用的焊接方法：就是在 D15 两端的 5~10 脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上； 1 、 2 、3 脚接红、绿、蓝的芯线； 13 接黄线； 14 接白线；外层屏蔽压接到 D15插头端壳，褐线和黑线不用接，但是要剪齐，以防和其他线串接。 -------------------------------------------------------------------------------- RGB接口 专业的显示设备除了有 D15 接口外，还有 rgbhv 的 BNC 接口，如图： RGB线的连接示意 RGB的焊接方法
显示器VGA接口针脚定义及焊接方法
显示器VGA接口针脚定义及焊接方法VGA接口15根针，其对应接口定义如下，其下为VGA接头图。 1红基色red 2 绿基色green 3 蓝基色blue 4 地址码ID Bit 5 自测试( 各家定义不同) 6 红地 7 绿地 8 蓝地 9 保留( 各家定义不同) 10 数字地 11 地址码 12 地址码 13 行同步 14 场同步 15 地址码( 各家定义不同) 针脚 名称 描述 针脚 名称 描述 母头（孔）公头（针） 1 RED 红色分量信号 9 +5V 电源（未使用） 2 GREEN 绿色分量信号 10 GND 地线 3
BLUE 蓝色分量信号 11 N/C 未使用 4 N/C 未使用 12 SDA 串行数据信号 5 GND 地线 13 H SYNC 水平同步（行同步） 6 GND R 红色分量地线 14 V SYNC 垂直同步（场同步） 7 GND G 绿色分量地线 15 SCL 串行时钟信号 8 GND B 蓝色分量地线 一般在VGA接头上，会1，5，6，10，11，15等标明每个接口编号。普通VGA线焊接方法如下：
红线的芯线脚 1 红线的屏蔽线脚 6 绿线的芯线脚 2 绿线的屏蔽线脚7 蓝线的芯线脚 3 蓝线的屏蔽线脚8 黑线脚10 棕线脚11 黄线脚13 白线脚14 外层屏蔽D15 端壳压接 如果上表中存在没有标出的接口和线，一律留空，仅焊接以上标出接口和线色。 还有一种非常适用的焊接方法：就是在D15 两端的5~10 脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上；1 、2 、3 脚接红、绿、蓝的芯线；13 接黄线；14 接白线；外层屏蔽压接到D15 端壳。 VGA连接线制作方法 1、将投影仪电源线从一分为二两段。带插头的一段插接中控的投影仪电源输出插座，三根线与所布的中控电源线相连（火线、零线、地线不能接反，特别是地线）；另一段插接投影仪端的电源输入，并与所布的电源线相连（火线、零线、地线）。 2、将原配的RS232控制线一分为二两段（其中有的中间有三根线，有的有四根线）。两段线分别与作控制线的双绞线两端连接（如果RS232中的线为四根，则与又绞线的四对线对应；如果RS232中的线为三根，则将双绞线头中多余的一对线剪断，再对接，两端线序相同）。 3、视频线制作简单，就是同轴线，不要短路或断路就行。 4、VGA线制作：剥开VGA线头，三根较粗的带屏蔽的线作红绿蓝三色信号线，分别接1、2、3脚，6、7、8分别接其地线；另外四根细线分别接10、11、13、14脚，其中10脚为地，11脚为空，13脚为行同步，14脚为场同步。最外层的屏蔽线接VGA头金属壳。VGA线两端的线序要一致。制作要细心，不要短路或断路，焊接动作要快。 5、投影银幕的升降控制线制作原理与投影仪的电源线制作原理基本相同。关键是公用的那根线不能错。在接线时，公用的线接中间的地线先包好，另外两根线只接，不包，测试没接反后再包。如果测试过程中出现么向，将两根线交叉就行，最后包好。 6、注意不要将投影仪的电源输出孔与银幕的升降控制输出孔弄混了，出错会烧机子的。
VGA接口定义
VGA接口定义 2006-12-21 15:52 VGA接口定义 管脚定义 1红基色 red 2 绿基色 green 3 蓝基色 blue 4 地址码 ID Bit 5 自测试 ( 各家定义不同 ) 6 红地 7 绿地 8 蓝地 9 保留 ( 各家定义不同 ) 10 数字地 11 地址码 12 地址码 13 行同步 14 场同步 15 地址码 ( 各家定义不同 ) 计算机D15的焊接方法 选择 3+4 计算机视频线的传统焊法为：（注意 D15 接头一定选用金属外壳）3+4 线 D15 红线的芯线脚 1 红线的屏蔽线脚 6 绿线的芯线脚 2 绿线的屏蔽线脚 7 蓝线的芯线脚 3 蓝线的屏蔽线脚 8 黑线脚 10 棕线脚 11 黄线脚 13 白线脚 14 外层屏蔽 D15 端壳压接 还有一种非常适用的焊接方法：就是在 D15 两端的 5~10 脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上； 1 、 2 、 3 脚接红、绿、蓝的芯线； 13 接黄线； 14 接白线；外层屏蔽压接到 D15 端壳。
宏控中控系统投影机输出口（VGA) 选择 3+4 计算机视频线的传统焊法为：（注意 D15 接头一定选用金属外壳）5 线 D15 红基色 red (R) 脚 1 绿基色 green(G) 脚 2 蓝基色 blue(B) 脚 3 行同步(H) 脚 13 场同步(V) 脚 14 地线 D15 端壳压接 RGB接口 专业的显示设备除了有 D15 接口外，还有 rgbhv 的 BNC 接口。
RGB的焊接方法 非常简单一一即可，注意选用 75 欧的 BNC 头。 D15转RGBHV连接 RBGHV D15 红线的芯线脚 1 红线的屏蔽线脚 6 绿线的芯线脚 2 绿线的屏蔽线脚 7 蓝线的芯线脚 3 蓝线的屏蔽线脚 8 黑线的芯线脚 13 黑线的屏蔽线脚 10 黄线的芯线脚 14 黄线的屏蔽线脚 11 D15 端壳与 10 、 6 、 7 、 8 连接起来形成共地 串口通信基本接线方法 目前较为常用的串口有9针串口（DB9）和25针串口（DB25），通信距离较近时(<12m)，可以用电缆线直接连接标准RS232端口(RS422,RS485较远)，若距离较远，需附加调制解调器（MODEM）。最为简单且常用的是三线制接法，即地、接收数据和发送数据三脚相连，本文只涉及到最为基本的接法，且直接用RS232相连，以回答前段网友的咨询。 1.DB9和DB25的常用信号脚说明
VGA定义
显示器VGA接口定义(DB15) VGA 是电脑显示器接口为15针，如下图，在传统的CRT显示器中，使用的都是VGA接口 <显示器VGA接口> 显示器连线端的接口为 15 针公插头： VGA（Video Graphic Array）接口，即视频图形阵列，也叫D-Sub接口，是15针的梯形插头，分成3排，每排5个，传输模拟信号。VGA接口采用非对称分布的15针连接方式，显示器VGA接口工作原理：是将显存内以数字格式存储的图像（帧）信号在RAMDAC里经过模拟调制成模拟高频信号，然后再输出到显示设备。更多接口请看
中文翻译：
15针VGA各针脚的定义 一、15针VGA各针脚的定义： 按照VGA接头（15HD）的标准，共各引脚的定义如下：（PIN表示“脚”的意思） 1PIN ——Red——模拟信号的“红” 2PIN ——Green——模拟信号的“绿” 3PIN ——Blue——模拟信号的“蓝” 4PIN ——ID Bit 、 5PIN ——N/C 、 6PIN ——R.GND——模拟信号的“红”的接地端 7PIN ——G.GND——模拟信号的“绿”的接地端 8PIN ——B.GND ——模拟信号的“蓝”的接地端 9PIN ——No.Pin 、（备用） 10PIN——GND ——数子信号的的接地端 11PIN——ID Bit——屏幕与主机之间的控制或地址码 12PIN——ID Bit ——屏幕与主机之间的控制或地址码（用于一个主机多个显示屏） 13PIN——H Sync——数字的水平行场信号 14PIN——V Sync ——数字的垂直行场信号 15PIN——N/C——接地端 二、标准15针VGA头焊接方法: 标准15针VGA头的各针脚如下图显示（3+4 线型，3表示3根同轴红、绿、蓝，4表示4根黑、棕、黄、白线）VGA的脚通常按照倒梯形来看，从上到下，从左到右分别是1－5脚，6－10脚，11——15脚；（注意D15 接头一定选用金属外壳）如下图所示： 15针脚我们通常只需要焊接11个引脚即可，如下：（4、5、9、12脚不焊） 红线——“1”脚——模拟信号的“红”； 绿线——“2”脚——模拟信号的“绿”； 蓝线——“3”脚——模拟信号的“蓝”； 红线外屏蔽线——“6”脚——模拟信号的“红”的接地屏蔽线； 绿线外屏蔽线——“7”脚——模拟信号的“绿”的接地屏蔽线； 蓝线外屏蔽线——“8”脚——模拟信号的“蓝”的接地屏蔽线； 黑线——“10”脚——数子信号的的接地端； 棕线——“11”脚——屏幕与主机之间的控制或地址码； 黄线——“13”脚——数字的水平“行”同步信号； 白线——“14”脚——数子信号的垂直“场”同步信号； VGA线外屏蔽线——“15”脚——VGA插座外壳压接接地。 在实际工程中，经常会在地线的连接中出现错误，如果将某些脚（如4，5，9，15等）接到地线上，在大屏显示不出什么问题；但如10脚未接地的话，就会出现地线不通而出问题。有些设备将不用的引脚全部接地了，虽然不标准，但挺实用，只是如果要用到相应的控制位时会出问题。 三、VGA针脚只焊7线的焊接方法：（如用网线中的8芯焊接）
VGA接口详细接线图
V G A接口详细接线图 Document number：NOCG-YUNOO-BUYTT-UU986-1986UT
VGA接口详细接线图VGA接口定义 管脚定义 1红基色red 2绿基色green 3蓝基色blue 4地址码IDBit 5自测试(各家定义不同) 6红地 7绿地 8蓝地 9保留(各家定义不同) 10数字地 11地址码 12地址码 13行同步 14场同步 15地址码(各家定义不同) 计算机D15的焊接方法
选择3+4计算机视频线的传统焊法为：（注意D15接头一定选用金属外壳）？ ？ 3+4线D15 红线的芯线脚1 红线的屏蔽线脚6 绿线的芯线脚2 绿线的屏蔽线脚7 蓝线的芯线脚3 蓝线的屏蔽线脚8 黑线脚10 棕线脚11 黄线脚13 白线脚14 外层屏蔽D15端壳压接？ 还有一种非常适用的焊接方法：就是在D15两端的5~10脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上；1、2、3脚接红、绿、蓝的芯线；13接黄线；14接白线；外层屏蔽压接到D15端壳。
宏控中控系统输出口（VGA) 选择3+4计算机视频线的传统焊法为：（注意D15接头一定选用金属外壳）？ 5线D15 红基色red(R)脚1 绿基色green(G)脚2 蓝基色blue(B)脚3 行同步(H)脚13 场同步(V)脚14 地线D15端壳压接 RGB接口 专业的显示设备除了有D15接口外，还有rgbhv的BNC接口。？
RGB的焊接方法 ？ 非常简单一一即可，注意选用75欧的BNC头。？D15转RGBHV连接 RBGHVD15 红线的芯线脚1 红线的屏蔽线脚6 绿线的芯线脚2 绿线的屏蔽线脚7 蓝线的芯线脚3 蓝线的屏蔽线脚8 黑线的芯线脚13 黑线的屏蔽线脚10
VGA-DVI-HDMI接线方法图及接口定义
VGA-DVI-HDMI接线方法图及接口定义VGA- DVI- HDMI 接线方法图及接口定义(高清多媒体接口) -------------------------------------------------------------------------------- VGA显卡针脚定义图(F) 1 - Red 红 2 - Green 绿 3 - Blue 蓝 4 - Monitor ID * 显示器型号ID 5 - Ground 地 6 - Red Ground 红色地 7 - Green Ground 绿色地 8 - Blue Ground 蓝色地 9 - Keyway (No pin) 空脚 10 - Sync Ground 同步地 11 - Monitor ID * 显示器型号ID 12 - Monitor ID * 显示器型号ID
13 - Horizontal Sync 水平同步 (行同步) 14 - Verical Sync 垂直同步 (场同步) 15 - Monitor ID * 显示器型号ID 1、2、3、13、14脚必需是连接正常的，6、7、8脚是地线，至少一个要连接 正常的，这样就达到了显示器正常显示的条件。有些显示器还必需要10、11、12、15脚是连接正常，才能正常显示。 接法如下:准备一个15针或孔的“VGA接头”，各引脚的定义如下(“VGA接头上有标号”): 1PIN ——Red ，2PIN ——Green ，3PIN ——Blue， 4PIN ——ID Bit， 5PIN ——N/C ，6PIN ——R.GND ，7PIN ——G.GND ，8PIN ——B.GND，9PIN ——No.Pin ，10PIN——GND ，11PIN——ID Bit ，12PIN——ID Bit ， 13PIN——H Sync ，14PIN——V Sync ，15PIN——N/C 其中1、2、3为模拟的红、绿、蓝信号既3根粗线，6、7、8为对应的模拟接 地既对应的屏蔽线;13、14为数字的行场信号，10为数字地;ID Bit为屏幕与 主机之间的控制或地址码。在实际工程中，经常会在地线的连接中出现错误，如果将某些脚(如4，5，9，15等)接到地线上，以大屏显示这种应用而言不至于出现什么问题，但如果10脚未接地的话，恐怕就要出现地线不通的情况，因此如果用到这类接头时建议先测量一下，看看彼此的定义是否一样，当然有时为了避免出现这种情况，有些设备将不用的引脚全部接地了，虽然不标准，但挺实用，只是如果要用到相应的控制位时会出问题，这一点应该知道， 根粗线及屏蔽线接好在123和678针脚，其它6根目前可这样用。所以你的9 芯线只要保证3 细线对应接到10、13、14、15即可，另外两条可接可不接 你了解DVI吗,
VGA各针脚定义和焊接方法(精)
VGA各针脚定义和焊接方法 一、15针VGA各针脚的定义： 按照VGA接头（15HD）的标准，共各引脚的定义如下：（PIN表示“脚”的意思） 1PIN ——Red——模拟信号的“红” 2PIN ——Green——模拟信号的“绿” 3PIN ——Blue——模拟信号的“蓝” 4PIN ——ID Bit 、 5PIN ——N/C 、 6PIN ——R.GND——模拟信号的“红”的接地端 7PIN ——G.GND——模拟信号的“绿”的接地端 8PIN ——B.GND ——模拟信号的“蓝”的接地端 9PIN ——No.Pin 、（备用） 10PIN——GND ——数子信号的的接地端 11PIN——ID Bit——屏幕与主机之间的控制或地址码 12PIN——ID Bit ——屏幕与主机之间的控制或地址码（用于一个主机多个显示屏）13PIN——H Sync——数字的水平行场信号 14PIN——V Sync ——数字的垂直行场信号 15PIN——N/C——接地端 二、标准15针VGA头焊接方法: 标准15针VGA 头的各针脚如下图显示（3+4 线型，3表示3根同轴红、绿、蓝，4表示4根黑、棕、黄、白线）VGA的脚通常按照倒梯形来看，从上到下，从左到右分别是1－5脚，6－10脚，11——15脚；（注意D15 接头一定选用金属外壳）如下图所示：
15针脚我们通常只需要焊接11个引脚即可，如下：（4、5、9、12脚不焊）红线——“1”脚——模拟信号的“红”； 绿线——“2”脚——模拟信号的“绿”； 蓝线——“3”脚——模拟信号的“蓝”； 红线外屏蔽线——“6”脚——模拟信号的“红”的接地屏蔽线； 绿线外屏蔽线——“7”脚——模拟信号的“绿”的接地屏蔽线； 蓝线外屏蔽线——“8”脚——模拟信号的“蓝”的接地屏蔽线； 黑线——“10”脚——数子信号的的接地端； 棕线——“11”脚——屏幕与主机之间的控制或地址码； 黄线——“13”脚——数字的水平“行”同步信号； 白线——“14”脚——数子信号的垂直“场”同步信号； VGA 线外屏蔽线——“15”脚——VGA插座外壳压接接地。 在实际工程中，经常会在地线的连接中出现错误，如果将某些脚（如4，5，9，15等）接到地线上，在大屏显示不出什么问题；但如10脚未接地的话，就会出现地线不通而出问题。有些设备将不用的引脚全部接地了，虽然不标准，但挺实用，只是如果要用到相应的控制位时会出问题。 三、VGA针脚只焊7线的焊接方法：（如用网线中的8芯焊接） 第一、 1 、 2 、 3 脚分别用网线中的三根线（1－橙，2－绿，3－蓝）记着两边颜色对应；
VGA接口针脚定义及接法
针脚名称描述针脚名称描述 1 RED 红色分量信号9 +5V 电源（未使用） GREEN 绿色分量信号10 GND 地线 2 3 BLUE 蓝色分量信号11 N/C 未使用 母头（孔）公头 4 N/C 未使用12 SDA 串行数据信号 （针） 5 GND 地线 13 H SYNC 水平同步（行同步） GND R 红色分量地线14 V SYNC 垂直同步（场同步） 6 7 GND G 绿色分量地线15 SCL 串行时钟信号 8 GND B 蓝色分量地线 VGA接口15根针，其对应接口定义如下，其下为VGA接头图 1 红基色red 2 绿基色green 3 蓝基色blue 4 地址码ID Bit 5自测试（各家定义不同） 6红地 7绿地 8蓝地 9保留（各家定义不同） 10数字地 11地址码 12地址码 13行同步
14场同步 15 地址码（各家定义不同） 一般在VGA接头上，会1, 5, 6, 10, 11, 15等标明每个接口编号。 普通VGA线焊接方法如下： 红线的芯线脚1 红线的屏蔽线脚6 绿线的芯线脚2 绿线的屏蔽线脚7 蓝线的芯线脚3 蓝线的屏蔽线脚8 黑线脚10 棕线脚11 黄线脚13 白线脚14 外层屏蔽D15 端壳压接 如果上表中存在没有标出的接口和线,一律留空,仅焊接以上标出接口和线色。 还有一种非常适用的焊接方法：就是在D15 两端的5~10 脚焊接在一起做公共地,红、绿、蓝的屏蔽线绞在一起接到公共地上；1 、2 、3 脚接红、绿、蓝的芯线；13 接黄线；14 接白线；外层屏蔽压接到D15 端壳。 VGA连接线制作方法 1、将投影仪电源线从一分为二两段。带插头的一段插接中控的投影仪电源输出插座,三根线与所布 的中控电源线相连（火线、零线、地线不能接反,特别是地线）；另一段插接投影仪端的电源输入,并与 所布的电源线相连（火线、零线、地线）。 2、将原配的RS232控制线一分为二两段（其中有的中间有三根线，有的有四根线）。两段线分别与
vga线接法图解
vga线接法图解 标准15针 VGA 显示接口定义及焊接方法 <图> VGA 15 针母插座 VGA 15 针公插头 VGA 是 Video Graphics Adapter(Array) 的缩写，信号类型为模拟类型。常用模拟计算机信号接口：VGA接口和RGB接口 VGA接口引脚定义 管脚定义 1 红基色 red 2 绿基色 green 3 蓝基色 blue 4 地址码 ID Bit 5 自测试 ( 各家定义不同 ) 6 红地 7 绿地 8 蓝地 9 保留 ( 各家定义不同 ) 10 数字地 11 地址码 12 地址码 13 行同步 14 场同步 15 地址码 ( 各家定义不同 ) 计算机D15 VGA插头的焊接方法 选择 3+4 计算机视频线的传统焊法为：（注意 D15 接头一定选用金属外壳）3+4 线 D15 插头
红线的芯线脚 1 红线的屏蔽线脚 6 绿线的芯线脚 2 绿线的屏蔽线脚 7 蓝线的芯线脚 3 蓝线的屏蔽线脚 8 黑线脚 10 棕线脚 11 黄线脚 13 白线脚 14 外层屏蔽 D15 端壳压接 在实际操作中，还有一种非常简单适用的焊接方法：就是在 D15 两端的 5~10 脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上； 1 、 2 、3 脚接红、绿、蓝的芯线； 13 接黄线； 14 接白线；外层屏蔽压接到 D15插头端壳，褐线和黑线不用接，但是要剪齐，以防和其他线串接。 -------------------------------------------------------------------------------- RGB接口 专业的显示设备除了有 D15 接口外，还有 rgbhv 的 BNC 接口，如图： RGB线的连接示意 RGB的焊接方法 用 75 欧的 BNC 头一一对应焊接即可，非常简单。 -------------------------------------------------------------------------------- 特殊连接线－－D15转RGBHV连接 RBGHV D15 红线的芯线脚 1 红线的屏蔽线脚 6 绿线的芯线脚 2
VGA接口针脚定义及接法

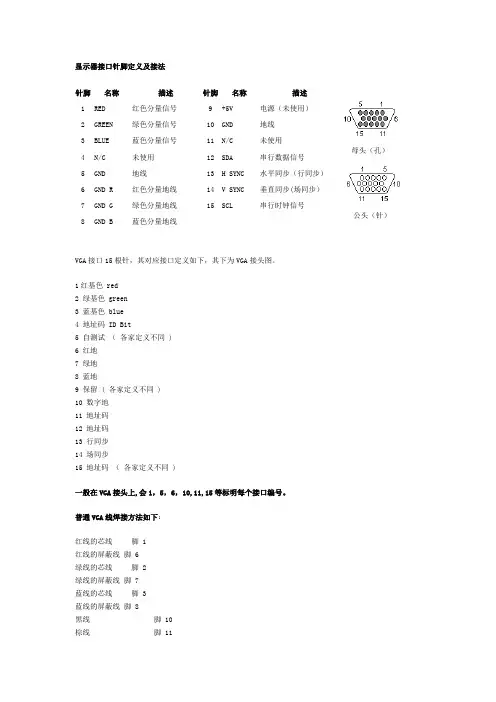

显示器接口针脚定义及接法 针脚 名称 描述 针脚 名称 描述 母头(孔) 公头（针） １ R ＥＤ 红色分量信号 9 +5V 电源（未使用) 2 GREEN 绿色分量信号 １0 ＧＮＤ 地线 3 BLU Ｅ 蓝色分量信号 11 N/C 未使用 4 N/C 未使用 １2 ＳDA 串行数据信号 5 G ＮD 地线 13 H ＳＹNC 水平同步（行同步) 6 GN Ｄ R 红色分量地线 14 Ｖ ＳYNC 垂直同步（场同步) 7 ＧND G 绿色分量地线 １5 SCL 串行时钟信号 8 ＧN Ｄ B 蓝色分量地线 VGA 接口15根针,其对应接口定义如下，其下为VGA 接头图。 1红基色 ｒed ２ 绿基色 gr ｅen ?3 蓝基色 ｂｌue ?4 地址码 ID Bit ５ 自测试 ( 各家定义不同 ) 6 红地 ７ 绿地?8 蓝地 9 保留 ( 各家定义不同 ) 10 数字地 11 地址码 12 地址码 13 行同步 1４ 场同步 1５ 地址码 ( 各家定义不同 ） 一般在VGA 接头上,会１,５，６，1０，１1,１5等标明每个接口编号。 普通ＶG Ａ线焊接方法如下: 红线的芯线 脚 1 红线的屏蔽线 脚 ６?绿线的芯线 脚 ２?绿线的屏蔽线 脚 7?蓝线的芯线 脚 3?蓝线的屏蔽线 脚 8 黑线 脚 10?棕线 脚 1１ 黄线 脚 13?白线 脚 14 外层屏蔽 D15 端壳压接 如果上表中存在没有标出的接口和线,一律留空,仅焊接以上标出接口和线色。
