全站仪使用方法及使用步骤

一、全站型电子速测仪简称全站仪,它是一种可以同时进行角度(水平角、竖直角)测量、距离(斜距、平距、高差)测量和数据处理,由机械、光学、电子元件组合而成的测量仪器。由于只需一次安置,仪器便可以完成测站上所有的测量工作,故被称为“全站仪”。

二、全站仪上半部分包含有测量的四大光电系统,即水平角测量系统、竖直角测量系统、水平补偿系统和测距系统。通过键盘可以输入操作指令、数据和设置参数。以上各系统通过I/O接口接入总线与微处理机联系起来。

三、微处理机(CPU)是全站仪的核心部件,主要有寄存器系列(缓冲寄存器、数据寄存器、指令寄存器)、运算器和控制器组成。微处理机的主要功能是根据键盘指令启动仪器进行测量工作,执行测量过程中的检核和数据传输、处理、显示、储存等工作,保证整个光电测量工作有条不紊地进行。输入输出设备是与外部设备连接的装置(接口),输入输出设备使全站仪能与磁卡和微机等设备交互通讯、传输数据。

四、目前,世界上许多著名的测绘仪器生产厂商均生产有各种型号的全站仪。不同型号的全站仪,其具体操作方法会有较大的差异。下面简要介绍全站仪的基本操作与使用方法。

(一)全站仪的操作与使用

1.全站仪的基本操作与使用方法

(1)测量前的准备工作

1)电池的安装(注意:测量前电池需充足电)

①把电池盒底部的导块插入装电池的导孔。

②按电池盒的顶部直至听到“咔嚓”响声。

③向下按解锁钮,取出电池。

2)仪器的安置。

①在实验场地上选择一点,作为测站,另外两点作为观测点。

②将全站仪安置于点,对中、整平。

③在两点分别安置棱镜。

3)竖直度盘和水平度盘指标的设置。

①竖直度盘指标设置。

松开竖直度盘制动钮,将望远镜纵转一周(望远镜处于盘左,当物镜穿过水平面时),竖直度盘指标即已设置。随即听见一声鸣响,并显示出竖直角。

②水平度盘指标设置。

松开水平制动螺旋,旋转照准部360,水平度盘指标即自动设置。随即一声鸣响,同时显示水平角。至此,竖直度盘和水平度盘指标已设置完毕。注意:每当打开仪器电源时,必须重新设置和的指标。

4)调焦与照准目标。

操作步骤与一般经纬仪相同,注意消除视差。

(2)角度测量

1)首先从显示屏上确定是否处于角度测量模式,如果不是,则按操作转换为

距离模式。

2)盘左瞄准左目标A,按置零键,使水平度盘读数显示为0°00′00〃,顺时针旋转照准部,瞄准右目标B,读取显示读数。

3)同样方法可以进行盘右观测。

4)如果测竖直角,可在读取水平度盘的同时读取竖盘的显示读数。

(3)距离测量

1)设置棱镜常数

测距前须将棱镜常数输入仪器中,仪器会自动对所测距离进行改正。

2)设置大气改正值或气温、气压值

光在大气中的传播速度会随大气的温度和气压而变化,15℃和760mmHg是仪器设置的一个标准值,此时的大气改正为0ppm。实测时,可输入温度和气压值,全站仪会自动计算大气改正值(也可直接输入大气改正值),并对测距结果进行改正。

3)量仪器高、棱镜高并输入全站仪。

4)距离测量

照准目标棱镜中心,按测距键,距离测量开始,测距完成时显示斜距、平距、高差。HD为水平距离,VD为倾斜距离。

全站仪的测距模式有精测模式、跟踪模式、粗测模式三种。精测模式是最常用的测距模式,测量时间约2.5S,最小显示单位1mm;跟踪模式,常用于跟踪移动目标或放样时连续测距,最小显示一般为1cm,每次测距时间约0.3S;粗测模式,测量时间约0.7S,最小显示单位1cm或1mm。在距离测量或坐标测量时,可按测距模式(MODE)键选择不同的测距模式。

应注意,有些型号的全站仪在距离测量时不能设定仪器高和棱镜高,显示的高差值是全站仪横轴中心与棱镜中心的高差。

(3)坐标测量

1)设定测站点的三维坐标。

2)设定后视点的坐标或设定后视方向的水平度盘读数为其方位角。当设定后视点的坐标时,全站仪会自动计算后视方向的方位角,并设定后视方向的水平度盘读数为其方位角。

3)设置棱镜常数。

4)设置大气改正值或气温、气压值。

5)量仪器高、棱镜高并输入全站仪。

6)照准目标棱镜,按坐标测量键,全站仪开始测距并计算显示测点的三维坐标

(二)使用误区:

近段时间收到部分用户说全站仪测距不准(几十米的距离居然差上了一个厘米),误差大等问题,但是经我们认真检测后又一点问题都没有。其实这并不是全站仪的问题,主要是一些使用方法不当造成的。现在我就把近期一些错误的使用方法以及不正确的校正方法列出来,供大家参考:

问:在坐标测量的时候为什么“设置方位角”没有用?

答:请先确认你的全站仪是否完全整平,当全站仪在没有完全整平(换句话说就是出现“补偿超限”)的情况下,是不能设置的,这是一个程序对全站仪的保护。因为如果你设置了方位角,测得的数据也是不准确的,这个可以避免出现

不必要的错误。

处理方法:精确整平全站仪后再进行设置。

问:我在野外i角不准了是否可以用检测水准仪的方法来检测全站呢?

答:用校正水准仪i角的方法来校正全站仪i角是不行的。如果你用校正水准仪十字丝的方法来校正全站仪十字丝,那你这台全站仪将不能正常使用。因为你一旦动了全站的十字丝,那么这台全站的三轴(三轴包括:发射轴,接收轴,视准轴)必须重调。因为全站仪的三轴一旦不共轴则会出现照准棱镜中心不测距的故障。

处理方法:如果有条件最好能在校正台上精平全站仪后进行i角校正。如果在野外先精平全站仪后找到远处一个固定物(楼房上的天线或者避雷针等),也可以进行i角校正。步骤是:开机-ESC-配置-仪器参数设置-垂直角过零基准设置-盘左照准目标-按是-再盘右照准目标-按是。

问:为什么全站仪测量出来的距离比我用尺子量的距离短(长)?

答:其实用这种方法判断全站仪测距有问题是不科学的,因为你用尺子量,第一可能尺子存在误差,第二人为误差,你用尺子量100m就可能差了几个毫米,甚至厘米。但是全站仪的精度是2+2PPM,就是说测1000m也就才4毫米的误差,因此肯定不能以尺子来衡量全站仪。

处理方法:1.将全站仪拿到仪器鉴定中心通过基线来校正。2.找另外一台全站仪(所有指标均合格)使用比测的方法来对全站仪进行调整。3.在野外的时候,在没有其他全站仪的情况下,可以通过以下方法检测:首先选一平坦场地在A 点安置并整平全站仪,用竖丝仔细在地面标定同一直线上间隔约50m的A、B 点和B、C点,并准确对中地安置反射棱镜。然后全站仪设置了温度与气压数据后,精确测出AB、AC的平距。再在B点安置全站仪并准确对中,精确测出BC的平距。可以得出全站仪测距常数:K=AC-(AB+BC),K值应接近或等于O,若|K|>5mm,则要进行校正。

校正:

经严格检验证实仪器常数K不接近于0已发生变化,用户如果需进行校正,将仪器加常数按综合常数K值进行设置。

应注意的两点:

1、应使用仪器的竖丝进行定向,严格使A、B、C三点在同一直线上。B点地面要有牢固清晰的对中标记。

2、B点棱镜中心与仪器中心是否重合一致,是保证检测精度的重要环节,因此,最好在B点用三脚架和两者能通用的基座,如用三爪式棱镜连接器及基座互换时,三脚架和基座保持固定不动,仅换棱镜和仪器的基座以上部分,可减少不重合误差。

全站仪使用说明书大全

前几天测量员把全站仪放在了工地,呵呵!十几万的家伙不用用就真对不住自己。开机搞了没两下,发现弄不懂,这到无所谓。可要命的是怎么搞都关不了机啊!怎么搞,怎么搞!为了迷糊领导只好先开着机子放在盒子里。然后打开电脑,百度下了哦!搞了半个小时才搞定,现在就把所有全站仪的使用说明提供给大家:

全站仪说明书索佳全站仪使用说明大全:

拓普康全站仪GTS330系列中文手册

索佳全站仪SET10系列中文说明书(注:索佳全站仪SET10系列中文说明书有11章节,点击相应的数字下载)

123456 7 8910 11

南方全站仪NTS320系列中文手册

苏光全站仪OTS系列中文手册

天宝(蔡司)全站仪3600(C30A)中文手册

徕卡全站仪TPS400系列中文手册--(TCR402、403、405、407)

宾得全站仪R100系列中文手册--用户手册--仪器手册

宾得全站仪R300系列中文手册--用户手册--仪器手册

北京博飞BTS-6082C全站仪使用书

拓普康全站仪GTS330系列中文手册

下载1 下载2 下载3下载4下载5

索佳全站仪SET10系列中文说明书

下载1 下载2下载3下载4下载5下载6下载7下载8下载9

科力达全站仪KTS440系列中文手册

科力达全站仪KTS550系列中文手册

南方全站仪NTS320系列中文手册

苏光全站仪OTS系列中文手册

天宝(蔡司)全站仪3600(C30A)中文手册

徕卡全站仪TPS400系列中文手册--(TCR402、403、405、407)

宾得全站仪R100系列中文手册--用户手册--仪器手册

宾得全站仪R300系列中文手册--用户手册--仪器手册

全站仪怎么使用方法与步骤:

全站仪由照准部、基座、水平度盘等部分组成,采用编码度盘或光栅度盘,读数方式为电子显示。有功能

操作键及电源,还配有数据通信接口。

全站仪的使用

(1)测量前的准备工作

1)电池的安装(注意:测量前电池需充足电)

①把电池盒底部的导块插入装电池的导孔。

②按电池盒的顶部直至听到“咔嚓”响声。

③向下按解锁钮,取出电池。

2)仪器的安置。

①在实验场地上选择一点,作为测站,另外两点作为观测点。

②将全站仪安置于点,对中、整平。

③在两点分别安置棱镜。

3)竖直度盘和水平度盘指标的设置。

①竖直度盘指标设置。

松开竖直度盘制动钮,将望远镜纵转一周(望远镜处于盘左,当物镜穿过水平面时),竖直度盘指标即已设置。随即听见一声鸣响,并显示出竖直角。

②水平度盘指标设置。

松开水平制动螺旋,旋转照准部360,水平度盘指标即自动设置。随即一声鸣响,同时显示水平角。至此,竖直度盘和水平度盘指标已设置完毕。注意:每当打开仪器电源时,必须重新设置和的指标。

4)调焦与照准目标。

操作步骤与一般经纬仪相同,注意消除视差。

(2)角度测量

1)首先从显示屏上确定是否处于角度测量模式,如果不是,则按操作转换为距离模式。

2)盘左瞄准左目标A,按置零键,使水平度盘读数显示为0°00′00〃,顺时针旋转照准部,瞄准右目标B,读取显示读数。

3)同样方法可以进行盘右观测。

4)如果测竖直角,可在读取水平度盘的同时读取竖盘的显示读数。

(3)距离测量

1)首先从显示屏上确定是否处于距离测量模式,如果不是,则按操作键转换为坐标模式。

2)照准棱镜中心,这时显示屏上能显示箭头前进的动画,前进结束则完成坐标测量,得出距离,HD为水平距离,VD为倾斜距离。

(4)坐标测量

1)首先从显示屏上确定是否处于坐标测量模式,如果不是,则按操作键转换为坐标模式。

2)输入本站点O点及后视点坐标,以及仪器高、棱镜高。

3)瞄准棱镜中心,这时显示屏上能显示箭头前进的动画,前进结束则完成坐标测量,得出点的坐标

全站仪使用方法详细和经验

一)、概况

电磁波测距按测程来分,有短程(<3km)、中程(3—15km)和远程(>15km)之分。按测距精度来分,有Ⅰ级(5mm)、Ⅱ级(5mm—10mm)和Ⅲ级(>10mm)。按载波来分,采用微波段的电磁波作为载波的称为微波测距仪;采用光波作为裁波的称为光电测距仪。光电测距仪所使用的光源有激光光源和红外光源(普通光源已淘汰),采用红外线波段作为载波的称为红外测距仪。由于红外测距仪是以砷化稼(GaAs)发光二极管所发的荧光作为载波源,发出的红外线的强度能随注入电信号的强度而变化,因此它兼有载波源和调制器的双重功能。GaAs发光二极管体积小,亮度高,功耗小,寿命长,且能连续发光,所以红外测距仪获得了更为迅速的发展。本节讨论的就是红外光电测距仪。

中国3S吧https://www.360docs.net/doc/1619021797.html,

(二)、测距原理

欲测定A、B两点间的距离D,安置仪器于A点,安置反射镜于B点。仪器发射的光束由A至B,经反射镜反射后又返回到仪器。设光速c为已知,如果光束在待测距离D上往返传播的时间。已知,则距离D可由下式求出

式中c=c。/n,c。为真空中的光速值,其值为299792458m/s, n为大气折射率,它与测距仪所用光源的波长,测线上的气温t, 气压P和湿度e有关。测定距离的精度,主要取决于测定时间的精度,例如要求保证±lcm的测距精度,时间测定要求准确到6.7×10—lls,这是难以做到的。因此,大多采用间接测定法来测定。间接测定的方法有下列两种:

1.脉冲式测距

由测距仪的发射系统发出光脉冲,经被测目标反射后,再由测距仪的接收系统接收,测出这一光脉冲往返所需时间间隔( )的钟脉冲的个数以求得距离D。由于计数器的频率一殷为300MHz(300×106Hz),测距精度为O.5m,精度较低。2.相位式测距

由测距仪的发射系统发出一种连续的调制光波,测出该调制光波在测线上往返传播所产生的相依移,以测定距离D。红外光电测距仪一般都采用相位测距法。在砷化镕(GaAs)发光二极管上加了频率为f的交变电压(即注入交变电流)后,它发出的光强就随注入的交变电流呈正弦变化,这种光称为调制光。测距仪在A点发出的调制光在待测距离上传播,经反射镜反射后被接收器所接收,然后用相位计将发射信号与接受信号进行相位比较,由显示器显出调制光在待测距离往、返传播所引起的相位移φ。中国3S吧https://www.360docs.net/doc/1619021797.html,

(三)、全站仪的操作与使用

不同型号的全站仪,其具体操作方法会有较大的差异。下面简要介绍全站仪的基本操作与使用方法。

1.全站仪的基本操作与使用方法

1)水平角测量

(1)按角度测量键,使全站仪处于角度测量模式,照准第一个目标A。

(2)设置A方向的水平度盘读数为0°00′00″。

(3)照准第二个目标B,此时显示的水平度盘读数即为两方向间的水平夹角。2)距离测量

(1)设置棱镜常数

测距前须将棱镜常数输入仪器中,仪器会自动对所测距离进行改正。

(2)设置大气改正值或气温、气压值

光在大气中的传播速度会随大气的温度和气压而变化,15℃和760mmHg是仪器设置的一个标准值,此时的大气改正为0ppm。实测时,可输入温度和气压值,全站仪会自动计算大气改正值(也可直接输入大气改正值),并对测距结果进行改正。

(3)量仪器高、棱镜高并输入全站仪。

(4)距离测量

照准目标棱镜中心,按测距键,距离测量开始,测距完成时显示斜距、平距、高差。

全站仪的测距模式有精测模式、跟踪模式、粗测模式三种。精测模式是最常用

的测距模式,测量时间约2.5S,最小显示单位1mm;跟踪模式,常用于跟踪移动目标或放样时连续测距,最小显示一般为1cm,每次测距时间约0.3S;粗测模式,测量时间约0.7S,最小显示单位1cm或1mm。在距离测量或坐标测量时,可按测距模式(MODE)键选择不同的测距模式。应注意,有些型号的全站仪在距离测量时不能设定仪器高和棱镜高,显示的高差值是全站仪横轴中心与棱镜中心的高差。

中国3S吧https://www.360docs.net/doc/1619021797.html,

3)坐标测量

(1)设定测站点度盘读数为其方位角。当设定后视点的坐标时,全站仪会自动计算后视方向的方位角,并设定后视方向的水平度盘读数为其方位角。(3)设置棱镜常数。

(4)设置大气改正值或气温、气压值。

(5)量仪器高、棱镜高并输入全站仪。

(6)照准目标棱镜,按坐标测量键,全站仪开始测距并计算显示测点的三维坐标。

经纬仪是可以在垂直平面内转动的那台.

水准仪原理: 肯定能测。原理与望远镜测量距离相同,只是测量距离精度远低于经纬仪。

用望远镜测量距离的方法是:拿起望远镜,先调整一下目镜的间隔和焦距,便能清晰地看到:在右镜筒的玻璃片上,刻有十字分划。从十字交点起,左右的叫方向分划,上下的叫高低分划。测量方向角时用方向分划,测量垂直角时就用高低分划。测量时,要持平望远镜,用任一方向分划(或高低分划)对准目标的一端,读出到目标另一端间的密位数,即为该目标的方向角(或高低角)。测出方向角(或高低角)后再根据已知目标的宽度(或高度),按下面的密位公式就可以计算出距离水准仪刻度标示可能也是密位值,具体请参照水准仪说明。能否回复一下水准仪刻度相当于整个圆周是多少?是密位吗?谢谢!

水准仪距离公式:S=上、下丝读数之差*100(cm化为m)

经纬仪原理:三角原理水平瞄准远处的标尺,记下高度L1

将水平向上仰角1分(记角A),记下高度L2

则距离s=(L2-L1)/tgA

距离=目标宽度(或高度)×1000/密位数

RTS362H全站仪使用方法

RTH632 简明操作步骤

★说明:

1、功能键(F1-F4):按F1-F4操作时执行的是屏幕上最下排显示的对应功能。

2、在开机时的基本界面,按DISP键可以在角度、距离、坐标页面进行切换翻页。

3、F1(输入)?F3?EDM键可以对仪器进行快速设置。如需要改变温度气压的步骤为:EDM

4、RTS632全站仪为了方便全站仪数据的管理,在外业采集数据时需要新建

或打开一个测量文件。RTS632的文件有两种类型,一种是测量文件,用于保存测量的角度、距离、坐标等原始数据,另一种是坐标文件,里面只保存点号与坐标。保存在坐标文件的中的点才能通过输入点号进行调用。外业测量的点默认保存在测量文件中,要想把坐标同时保存在坐标文件中需进行入下设置:

F2 然后按向下键翻页显示数据采集菜单2/2页。?①MENU

②按[F3](参数设置)键。

③按[F2](坐标自动计算)键。

④按[F1](是)键。

⑤按[ESC](退出)键,则设置已改变,则碎部点测量中所测的数据在储存时即可转存为坐标文件,可以作为控制点进行调用。

5、建站过程中已知点的输入与调用细节说明:如果坐标文件中已有的点则只需按“输入”对应的F1输入点号即可,仪器会自动调用点号对应的坐标。如果坐标文件中没有的点则不能先输入点号,否则会提示无此点。输入坐标和点号的方法为按坐标对应的F4,先输入坐标再按提示输入点号即可。

★用全站仪采集外业地形点的步骤:

一、把仪器置于已知点上,整平对中,开机,旋转望远镜进入测量基本界面。

二、?按EDM(向下翻页)?输入已知点:MENU(菜单)输入已知点的点号与坐标。把需要输入的已知点输好后再按ESC退出。?输入文件名?F1(输入坐标)?按EDM(向下翻页)?F1(存储管理)

三、提示输入测量文件名,F4(确认)可打开默认上次的文件;或者F1(输入)建立一个新文件。建好后会进入数据采集页面。?F2(数据采集) ?基本界面下MENU

四、数据采集页面下F1(测站设置)à如果此测站点点号与坐标已在第二步输入,请按照下面第五步操作。如没有在第二步输入测站点的坐标请按照下面第六步操作。

F1(输入)输入点号à输好后按两次EDM(向下键)àF1输入仪器高àF3(记录)会自动跳回数据采集页面。?五、

六、F4(坐标)à输入N、E、ZàF4(确认)à输入点号à F4(确认)à输好后按两次EDM(向下键)à输入仪器高àF3(记录)会自动跳回数据采集页面。?

七、数据采集页面下F2(后视点设置)à如果是没有已知后视点需假设北方向,请按照下面第八步操作。如果后视是已知点,请按照下面第九步操作。

八、à仪器望远镜瞄准北方向F4(置零) à提示是否已照准,按F3(是)à自动跳回数据采集页面

九、à仪器望远镜瞄准后视点,F2(后视)à如后视点点号与坐标已保存于仪器中则按F1(输入)输入后视点点号àF4(确认)à提示是否已照准,按F3(是)à自动回到后视设置页面。à按ESC 退回到数据采集页面。

注:{如后视点点号与坐标未保存于仪器中则按F3(坐标)à输入N、E à F4(确认)à提示是否已照准,按F3(是)à自动回到后视设置页面。à按ESC 退回到数据采集页面。} 到此设站与对后视已完成,就可以进行碎部点测量了。

十、数据采集页面下F3(碎部点)àF1(输入)输入下个待测点点号à输好

后按EDM(向下键)à输入棱镜高度à瞄准测量点的棱镜,F3(测量)àF3(NEZ)则会自动测量并保存数据。{显示出测量坐标时迅速按下F4(PAUS)可暂停以便数据查看,再次按F4即会自动保存}

十一、测点点号会自动增加以方便下一点测量,瞄准下一个测量点的棱镜以后可直接按F4(自动)来进行测量。注:按F4(自动)相当于自动完成了上一次的F3(测量)àF3(NEZ)操作。

十二、重复上面的第十一步可把所有能看见的点测完。如果测完需要搬动仪器转站,则只需重复上面的设站步骤即可。测站点输入架仪器的点,后视点输入需瞄准的另一个已知点,比如上一次架设仪器的已知点作为后视来瞄准。

★已测量点数据查看方法:MENU à按EDM(向下键)àF1(存储管理)àF2(查找)àF1(测量数据)或F2(坐标数据)à选择文件àF3输入点号查看的过程中,上下键可切换点号,左右键可翻页显示坐标。

★全站仪数据传输到电脑:

1、全站仪中MENU à按EDM(向下键)àF3设置à按两次EDM(向下键)翻至第3/4页àF1(通讯)àF2(波特率)à设为9600 àESC退出

2、打开传输软件COM600,菜单中串口à串口设置à2 Baud Rate à9600 àOK 串口à下载

3、全站仪中MENU à按EDM(向下键)àF1(存储管理)à按两次EDM(向下键)翻至第3/3页àF1(发送数据)àF1(测量数据)或F2(坐标数据)à确认à发送

用全站仪放样的步骤:

一、把仪器置于已知点上,整平对中,开机,旋转望远镜进入测量基本界面。

二、F1(输入坐标)输入已知点的点号与坐标。输好后再按ESC退出。?按EDM(向下翻页)?按EDM(向下翻页)F1(存储管理)?输入已知点:MENU

三、提示输入坐标文件名,F4(确认)可打开默认上次的文件;或者F1(输入)建立一个新文件。建好后会进入放样页面。?F1(放样) ?基本界面下MENU 四、放样页面下F1(测站设置)à如果此测站点点号与坐标已在第二步输入,请按照下面第五步操作。如没有在第二步输入测站点的坐标请按照下面第六步操作。

五、F1(输入)输入点号à输好后按EDM(向下键)àH.i输入仪器高àF3(记录)会自动跳回放样页面。

六、F4(坐标)à输入N、E、ZàF4(确认)à输入点号à F4(确认)à输好后按EDM(向下键)àH.i输入仪器高àF3(记录)会自动跳回放样页面。

七、放样页面下F2(后视点设置)à仪器望远镜瞄准后视点,F2(后视)à如后视点点号与坐标已保存于仪器中则按F1(输入)输入后视点点号àF4(确认)à提示是否已照准,按F3(是)à自动回到后视设置页面。à按ESC 退回到放样页面。

注:{如后视点点号与坐标未保存于仪器中则按F3(坐标)à输入N、E à F4(确认)à提示是否已照准,按F3(是)à自动回到后视设置页面。à按ESC 退回到放样页面。} 注:如果建站的步骤在数据采集时已经设置好又没有

搬动仪器,那么一至七步可以省掉而直接从第八步来开始放样

八、放样页面下F3(放样点)à如果此放样点点号与坐标已在第二步输入,请按照下面第九步操作。如没有在第二步输入测站点的坐标请按照下面第十步操作。

九、F1(输入)输入点号à F4(确认)输好后à? F4(确认)à会显示放样点与测站点的方位角与距离àF1(极差)à水平转动仪器并微调使dHR接近于0,现在指挥持棱镜者左右移动来满足瞄准,因为此时望远镜只能上下转动不能再转动水平。瞄准后再按F1(测距)à根据dHD的值来前后移动棱镜(负值后退),直到dHD在精度允许范围内则找到了放样点。dZ为填挖高度。

F3(坐标)à输入N、E、ZàF4(确认)àF1(输入)输入镜高à?十、F4(确认)à会显示放样点与测站点的方位角与距离àF1(极差)à水平转动仪器并微调使dHR接近于0,现在指挥持棱镜者左右移动来满足瞄准,因为此时望远镜只能上下转动不能再转动水平。瞄准后再按F1(测距)à根据dHD 的值来前后移动棱镜(负值后退),直到dHD在精度允许范围内则找到了放样点。

全站仪放样步骤(精)

全站仪放样的步骤 一、建立文件,输入导线点及放样点坐标(如果临时现场输入坐标,则不需此步) 1.按(MENU)键进入[菜单]/ 2.翻页到[菜单]第2页有[存储管理]项,选[存储管理]/ 3.翻页到[存储管理] 第3页,选[输入坐标]/ 4.按(输入)键,输入文件名:“DXA”(导线A)或“DXB”(导线B),用于存导线点的坐标/ 5.按(输入)键,输入导线点的点号/ 6.按(输入)键,输入导线点的坐标/ 7.最后,按[ESC]键退出〔菜单〕回到测量模式 二、选定测站数据文件 1.按(MENU)键进入[菜单] 2.选子菜单[放样]项 3.按(输入)键,输入文件名“DXA”,按(确定)键 4.显示回到[放样]界面 三、设置测站点坐标(采用从内存DXA或DXB坐标文件取数据设置测站) 1.在[菜单]/ [放样]显示界面,选[测站设置] 2..按(输入)键,输入测站点号,按(确定) 3.按(确定)键,显示回到[放样]界面 四、设置后视(采用从内存DXA或DXB坐标文件取数据设置后视) 1.在[菜单]/ [放样]显示界面,选[后视点设置]项 2.按(输入)键,输入后视点号,按(确定)键 3.按(确定),显示[坐标方位角值]界面 4. 望远镜瞄准后视点,按(是)键 五、放样 1.在[菜单]/ [放样]显示界面,选[放样]项 2.按(输入)键,输入放样点号,按(确定)键 3.显示放样点号,按(确定)键 4.显示棱镜高,按(确定)键 5.显示放样数据:水平角与水平距离,按(极差)键 6.显示放样数据:水平角度差与距离差。转动照准部,直至显示的水平角度差为0。 7. 在望远镜的方向放棱镜,按(测距)键,显示距离差。根据距离差移动棱镜,按(测距)键。 8. 重复步骤(7),直至显示距离差为0。 9. 当显示的水平角度差与距离差同时为0时,在地面标记该点。 10. 按(下点)键,进入下一个放样点的测设。

全站仪的基本操作方法

第一节全站仪的结构组成和基本操作方法 数字化测图的关键仪器是电子全站仪。它 具有功能强、精度高、用途广和使用方便、快 捷等特点,备受欢迎。 目前,世界各国生产的全站仪品种、规格、型号繁多,并朝着自动化、智能化的方向发展,如增加自动调焦、自动锁定跟踪目标、激光对点、数字键、免棱镜观测、DOS操作等等。但无论哪一种规格型号,其中最主要的几种指标是:测程、测角精度、测距精度、存点数量。(图5-1)为南方测绘公司的全站仪系列产品。 各种全站仪的基本操作上略有不同。但基本原理和主要功能基本相同。本章将以拓普康电子全站仪为例,介绍全站仪的有关知识。 一、GTS—332电子全站仪的组成 GTS—332电子全站仪由电子经纬仪、光电测距仪和微机三部分组成,主要技术指标是:单棱鏡测程3km,测角精度±2″,测距精度(±2mm+2ppm?D),野外测量最多能存8000个点,能进行数据采集、数据文件存储并通过RS—232C串行信号接口与其它计算机进行数据通讯。全站

仪的各部件名称如(图5-2)。 基本操作方法 全站仪的安置操作(对中、整平、瞄准等)与经纬仪基本相同,所不同的是,全站仪有一操作键盘和显示屏(图5-3),通过观测和键盘的操作,会在显示屏上显示出各种数据。 1、键盘操作 各种操作键的功能见(表5-1)。按POWER键打开电源开关后,可 直接进入角度测量,如按键或键可进行距离测量或坐标测量, 若按MENU键,将进入菜单测量模式。 操作键表5-1

2、显示屏显示的符号(表5-2) 显示屏表5-2

在显示屏右边的各操作键与显示屏下方的软键(功能键)配合,将组合成各种各样的功能,并在显示屏上显示出各种信息(图5-4)。 3、角度测量模式下各功能键的功能(表5-3) 角度测量模式表5-3

全站仪使用步骤

全站仪使用步骤 1、全站仪的测量功能 全站仪是一个由测距仪、电子经纬仪、电子补偿器、微处理机组成的一个整体。测量功能可分为基本测量功能和程序功能。基本测量功能包括电子测距、电子测角(水平角、垂直角),程序测量功能包括水平距离和高差的切换显示、三维坐标测量、对边测量、放样测量、偏心测量、后方交会测量、面积计算等。特别注意的是只要开机,电子测角系统即开始工作并实时显示观测数据;其它测量功能只是测距及数据处理。 (1) 电子测距为仪器中心至棱镜中心的倾斜距离,因此仪器站和棱镜站均需要精确对中、整平。精确测距时需加仪器加常数及气象改正;仪器鉴定得到的加常数可同棱镜加常数一起设置输入到仪器中;气象改正需设置输入观测条件下的大气压及大气温度,仪器自动改正并显示改正后的距离。 (2) 电子测角(水平角、垂直角)的实质是电子经纬仪,只要望远镜瞄准观测目标,仪器便显示水平方向值及天顶距。水平角度是水平方向值与0°方向值之差;垂直角是90°与天顶距之差。所以观测水平角时起始方向需设置为零(置零);垂直角度可根据需要设置度盘格式,显示天顶距或垂直角。 (3) 电子补偿器的目的就是为了减少仪器的三轴误差对观测数据的影响。补偿器的作用就是通过检测仪器垂直轴倾斜在X轴(视准轴)和Y轴(水平轴方向)上的分量信息,通过电子转换及数据处理自动对观测数据进行改正,从而提高采集数据的精度。 (4)微处理机的实质是一台微型计算机,它是数据处理的中心。可通过机内预置程序进行处理、计算后显示程序测量功能所需要的测量内容;同时可实现数据的存储及双向通讯。 2、全站仪的观测数据 全站仪尽管厂家、型号繁多,其功能大同小异,但原始观测数据只有倾斜距离(斜距);水平方向值、天顶距;电子补偿器检测的是仪器垂直倾斜在X轴(视准轴方向)和Y轴(水平轴方向)上的分量,并通过程序计算自动改正由于垂直轴倾斜对水平角度和竖直角度的影响。所以全站仪的观测数据为:水平角度、竖直角度、倾斜距离。其它测量方式实际上都是由这三个原始观测数据通过内置程序计算并显示出来的。特别注意的是所有观测数据和计算数据都只是半个测回的

全站仪介绍及使用方法步骤

全站仪介绍及使用方法步骤 【简介】 全站仪,即全站型电子速测仪(Electronic Total Station)。是一种集光、机、电为一体的高技术测量仪器,是集水平角、垂直角、距离(斜距、平距)、高差测量功能于一体的测绘仪器系统。因其一次安置仪器就可完成该测站上全部测量工作,所以称之为全站仪。广泛用于地上大型建筑和地下隧道施工等精密工程测量或变形监测领域。 【原理】 全站仪是一种集光、机、电为一体的新型测角仪器,与光学经纬仪比较电子经纬仪将光学度盘换为光电扫描度盘,将人工光学测微读数代之以自动记录和显示读数,使测角操作简单化,且可避免读数误差的产生。电子经纬仪的自动记录、储存、计算功能,以及数据通讯功能,进一步提高了测量作业的自动化程度。 全站仪与光学经纬仪区别在于度盘读数及显示系统,电子经纬仪的水平度盘和竖直度盘及其读数装置是分别采用两个相同的光栅度盘(或编码盘)和读数传感器进行角度测量的。根据测角精度可分为0.5″,1″,2″,3″,5″,10″等几个等级, 【简史】 全站仪是人们在角度测量自动化的过程中应用而生的,各类电子经纬仪在各种测绘作业中起着巨大的作用。 全站仪的发展经历了从组合式即光电测距仪与光学经纬仪组合,或光电测距仪与电子经纬仪组合,到整体式即将光电测距仪的光波发射接收系统的光轴和经纬仪的视准轴组合为同轴的整体式全站仪等几个阶段。 最初速测仪的距离测量是通过光学方法来实现的,我们称这种速测仪为“光学速测仪”。实际上,“光学速测仪”就是指带有视距丝的经纬仪,被测点的平面位置由方向测量及光学视距来确定,而高程则是用三角测量方法来确定的。 带有“视距丝”的光学速测仪,由于其快速、简易,而在短距离(100米以内)、低精度(1/200(1/500)的测量中,如碎部点测定中,有其优势,得到了广泛的应用。 随着电子测距技术的出现,大大地推动了速测仪的发展。用电磁波测距仪代替光学视距经纬仪,使得测程更大、测量时间更短、精度更高。人

全站仪使用方法

1.竖盘指标差超标可以自己测量下,没有检校台的话,将仪器架设好,对准一个十字目标,盘左盘右然后水平锁定,转动望远镜30°,标记一个十字丝目标,盘左盘右再测量一下,得到的2C值相加,不超过30为正常。 2.如果1正常可以参考楼上的误差说法,比如:仪高、武汉全站仪镜高、棱棱杆是否垂直,照准,尺垫等等,这里面还有个问题,就是你控制点的选取,是否可以合理控制你所采集的点的区域。3如果你要精确的等级水准网还是用水准仪吧,全站仪和GPS都不能取代的。 仪器本身的误差(系统误差)。这种误差一般可采用适当的观测方法来消除或减低其影响,但在全站仪测图中对角度的观测都是半测回,因此,这里还是要考虑其对测角精度的影响。分析仪器本身误差的主要依据是其厂家对仪器的标称精度,即野外一测回方向中误差M标,由误差传播定律知,野外一测回测角中误差M1测=M标,野外半测回测角中误差M半测=M1测=2M标。②仪器对中误差对水平角精度的影响,仪器对中误差对水平角精度的影响在《测量学》教材中有很详细的分析其公式为M中=ρe/×SAB/S1S2其中e为偏心距,熟练的仪器操作人员在工作中的对中偏心距一般不会超过3mm,这里取e=3mm。S1在这里取全站仪测图时的设站点(图根点)至后视方向是(另一通视图根点)之间的距离,S 2取全站仪设站点至待测地面点之间的规范限制的最大距离。由公式知,对中误差对水平角精度的影响与两目标之间的距离SAB成正比,即水平角在180时影响最大,在本文讨论中只考虑其最大影响。 ③目标偏心误差对水平角测角的影响,《测量学》教材推导出的化式为m 偏=ρ/2×√(e1/S1)2+(e2/S2)2,S1、S2的取法与对中误差中的取法相同,e1取仪器设站时照准后视方向的误差,此项误差一般不会超过5mm,取e1=5mm,e2取全站仪在测图中的照准待测点的偏差。因为常规测图中棱镜中心往往不可能与地面点位重合,偏差为棱镜的半径R=50mm,固取e2=50mm因为对中误差与目标偏心误差均为“对中”性质的误差,就对中本身而言,它是偶然性的误差,而仪器一旦安置完毕,测它们就会同仪器本身误差一样同时对测站上的所有测角发生影响,根据误差传播定律,则测角中误差Mβ=。

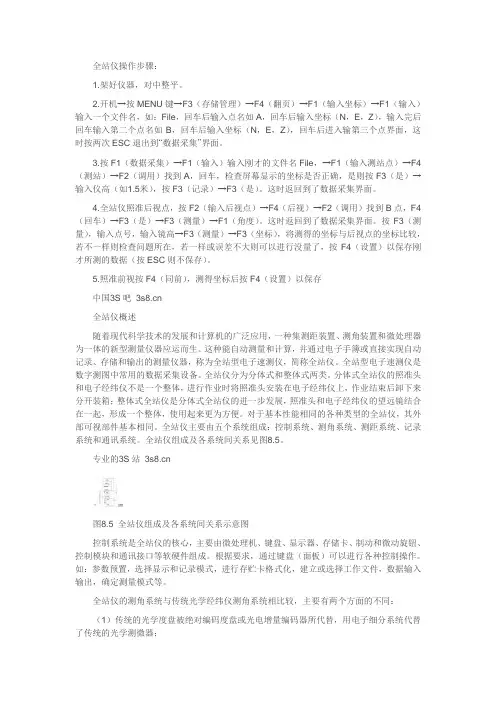

全站仪操作步骤

全站仪操作步骤 全站仪简介: 仪器面板外观和功能说明 面板上按键功能如下: ——进入坐标测量模式键, ——进入距离测量模式键, ANG ——进入角度测量模式键, MENU ——进入主菜单测量模式键, ESC ——用于中断正在进行的操作,退回到上一级菜单, POWER ——电源开关键, ——光标左右移动键 , ▲▼——光标上下移动、翻屏键, F1 、 F2 、 F3 、 F4 ——软功能键,其功能分别对应显示屏上相应位置显示的命令, 1---9 代表数字字母键,其功能分别对应输入数字与其下面所对应的字母。 显示屏上显示符号的含义: V ——竖盘读数;HR ——水平读盘读数(右向计数);HL ——水平读盘读数(左向计数); HD ——水平距离; VD ——仪器望远镜至棱镜间高差; SD ——斜距; * ——正在测距; N ——北坐标,x ; E ——东坐标,y ; Z ——天顶方向坐标,高程H 。 测站点:仪器对中器对准的点就是测站点。(例图B:测站点C) 后视点:仪器用来确定现场北方向的点就是后视点。(例图B,已知点A,当用全站仪望远镜瞄准A点后,就是确定了仪器所对的北方向为N1方向。) 放样点:只知道图纸上坐标,而不知道现场位置,需要把坐标所对应的位置在现场标定出来的点就是放样点。(例图B,放样点P1) 全站仪坐标表示跟图纸坐标对应关系:N(北坐标) —X , E(东坐标)--Y , Z(天顶方向坐标)—标高。 测站点和后视点必须满足的条件:知道两个点的现场位置和坐标,两点之间必须相互看得见。 全站仪的两个最基本的功能:放样和数据采集。 放样:已知现场两个点的位置和坐标:把知道坐标而不知道现场位置的点在现场的位置标定出来的工作就是放样。{ 如图B所示,我们已知点A和点C两点在现场的位置和坐标,还知道P1点的坐标,我们可以通过在C点架设全站仪作为测站点,在A点放置棱镜作为后视点,瞄准A点后,把在全站仪上把角度差dHR调为零,再指挥跑棱镜者在C到P1的连接线上前后移动,直到距离差dHD为零时,棱镜杆尖所对的点即是放样点P1的现场位置。} 放样的具体操作步骤:(以南方测绘NTS-302系列为例) 1、在测站点上安置仪器,对中、整平。 2、按电源键开机。屏幕显示垂直角过零。 3、转动望远镜,屏幕显示V,HR,进入角度测量界面。 4、按S.O键,进入放样程序,屏幕提示:选择一个文件。 5、按F3选择跳过,屏幕进入坐标放样1/2菜单。 6、按F1选择输入测站点,屏幕显示测站点。

全站仪坐标放样原理与过程步骤

全站仪坐标放样原理 (1)打开电源开关转动望远镜 (2)按(MENU)主菜单键 (3)按F1放样 (4)按F4确认 (5)按F1测站点设置 (6)按F3(NZE) (7)按F1先输入X坐标(站点)然后按F4确认再按F1输入Y坐标 (8)按3次F4确认键 (9)按F2后视点设置 (10)按F3(NE) (11)按F1先输入后视X坐标然后按F4确认再按F1输入Y点坐标 (12)按2次F4确认 (13)(对准棱镜对点)按F3(是) (14)按F3放样 (15)按F3(NEZ) (16)按F1先输入需放点X坐标按F4确认再按F1输入Y坐标 (17)按3次F4确认 (18)按F1极差键 (19)转动水平度盘使水平角接近00旋紧启动微调将水平角dHR为000’0”然后对准方向棱镜 (20)按F1测距当dHD为0.000表示方向距离正确(-数往后+数往前) 注:再下点按F4输入错误按ESC键 距离测量 (1)打开电源转动望远镜 (2)按2次(DISP)切换键进入平距、高差测量模式 (3)照准棱镜中心 (4)按F1(测距)键 (5)记录测量数据 注:按(ESC)键测距值被清空。按3次(DISP)切换键可将测距结果切换斜距示 斜距测距 (1)开机进入菜单界面按(DISP)切换键 (2)照准棱镜中心 (3)按F1测距键 角度测量 (1)开机照准目标A点 (2)设置A点水平角为000’0“(按F1置零键再按F3是键) (3)照准目标B点便知水平角和竖直角

采集全站仪坐标数据 (1)开机并转动镜头 (2)按(MENU)菜单功能键 (3)按F1放样键 (4)按F4确认键 (5)按F1测站点设置 (6)按F3(NEZ)键 (7)按F1输入站点X坐标及Y坐标 (8)按3次F4确认键 (9)按F2后视点设置 (10)按F3(NE)键 (11)按F1输入后视X坐标及Y坐标 (12)按2次确认键 (13)对准后视棱镜点对点按F3是键 (14)按退出键(ESC) (15)按F2数据采集 (16)按F2列表 (17)按F4确认 (18)按F3碎部点 (19)按F3测量键 (20)按F3(NEZ)键测到该位置点坐标数据 注:需测下一点对准该点按F3测量键 水平角(左右)切换 (1)照准目标水平角置零 (2)按F4功能键次 (3)按F2(左右)键水平角右角模式转换左角模式 注:每按1次F2键左右角依次转换 面积测量 (1)开机按(ENU)功能键 (2)按F3程序 (3)按F3面积 (4)按F1测距 注:每对1次棱镜按1次F1键 全站仪坐标放样详细过程步骤 最佳答案 14.放样测量

全站仪的基本操作与使用方法

1.水平角测量 (1)按角度测量键,使全站仪处于角度测量模式,照准第一个目标A。 (2)设置A方向的水平度盘读数为0°00′00〃。 (3)照准第二个目标B,此时显示的水平度盘读数即为两方向间的水平夹角。 2.距离测量 (1)设置棱镜常数 测距前须将棱镜常数输入仪器中,仪器会自动对所测距离进行改正。 (2)设置大气改正值或气温、气压值 光在大气中的传播速度会随大气的温度和气压而变化,15℃和7 60mmHg是仪器设置的一个标准值,此时的大气改正为0ppm。实测时,可输入温度和气压值,全站仪会自动计算大气改正值(也可直接输入大气改正值),并对测距结果进行改正。 (3)量仪器高、棱镜高并输入全站仪。 (4)距离测量 照准目标棱镜中心,按测距键,距离测量开始,测距完成时显示斜距、平距、高差。 全站仪的测距模式有精测模式、跟踪模式、粗测模式三种。精测模式是最常用的测距模式,测量时间约,最小显示单位1mm;跟踪模

式,常用于跟踪移动目标或放样时连续测距,最小显示一般为1cm,每次测距时间约;粗测模式,测量时间约,最小显示单位1cm或1mm。在距离测量或坐标测量时,可按测距模式(MODE)键选择不同的测距模式。 应注意,有些型号的全站仪在距离测量时不能设定仪器高和棱镜高,显示的高差值是全站仪横轴中心与棱镜中心的高差。 全站仪3.坐标测量 (1)设定测站点的三维坐标。 (2)设定后视点的坐标或设定后视方向的水平度盘读数为其方位角。当设定后视点的坐标时,全站仪会自动计算后视方向的方位角,并设定后视方向的水平度盘读数为其方位角。 (3)设置棱镜常数。 (4)设置大气改正值或气温、气压值。 (5)量仪器高、棱镜高并输入全站仪。 (6)照准目标棱镜,按坐标测量键,全站仪开始测距并计算显示测点的三维坐标。 4.数据通讯 全站仪的数据通讯是指全站仪与电子计算机之间进行的双向数 据交换。全站仪与计算机之间的数据通讯的方式主要有两种,一种是利用全站仪配置的PCMCIA(personal computer memory card inter nation association,个人计算机存储卡国际协会,简称PC卡,也

GPS手持机 全站仪使用步骤以及使用方法.

GPS手持机全站仪使用步骤以及使用方法 时间:2011-09-09 16:52来源:未知作者:xabdxl 点击:次 每台全站仪都有各自不同的操作系统,都会有使用说明书,但基本东西大相径庭。整理此文为大家提供参考:1. 全站仪的基本操作与使用方法(1 )测量前的准备工作1 )电池的安装(注意:测量前电池需充足电)①把电池盒底部的导块插入装电池的导孔。②每台全站仪都有各自不同的操作系统,都会有使用说明书,但基本东西大相径庭。整理此文为大家提供参考: 1.全站仪的基本操作与使用方法 (1)测量前的准备工作 1)电池的安装(注意:测量前电池需充足电) ①把电池盒底部的导块插入装电池的导孔。 ②按电池盒的顶部直至听到“咔嚓”响声。 ③向下按解锁钮,取出电池。 2)仪器的安置。 ①在实验场地上选择一点,作为测站,另外两点作为观测点。 ②将全站仪安置于点,对中、整平。 ③在两点分别安置棱镜。 3)竖直度盘和水平度盘指标的设置。 ①竖直度盘指标设置。 松开竖直度盘制动钮,将望远镜纵转一周(望远镜处于盘左,当物镜穿过水平面时),竖直度盘指标即已设置。随即听见一声鸣响,并显示出竖直角。 ②水平度盘指标设置。 松开水平制动螺旋,旋转照准部360,水平度盘指标即自动设置。随即一声鸣响,同时显示水平角。至此,竖直度盘和水平度盘指标已设置完毕。注意:每当打开仪器电源时,必须重新设置和的指标。 4)调焦与照准目标。 操作步骤与一般经纬仪相同,注意消除视差。 (2)角度测量 1)首先从显示屏上确定是否处于角度测量模式,如果不是,则按操作转换为距离模式。 2)盘左瞄准左目标A,按置零键,使水平度盘读数显示为0°00′00〃,顺时针旋转照准部,瞄准右目标B,读取显示读数。 3)同样方法可以进行盘右观测。 4)如果测竖直角,可在读取水平度盘的同时读取竖盘的显示读数。 (3)距离测量 1)设置棱镜常数 测距前须将棱镜常数输入仪器中,仪器会自动对所测距离进行改正。 2)设置大气改正值或气温、气压值 光在大气中的传播速度会随大气的温度和气压而变化,15℃和760mmHg是仪器设置的一个标准值,此时的大气改正为0ppm。实测时,可输入温度和气压值,全站仪会自动计算大气改正值(也可直接输入大

测量大神的全站仪的使用教程解说

全站仪,即全站型电子速测仪(Electronic Total Station),是一种集光、机、电为一体的高技术测量仪器,是集水平角、垂直角、距离(斜距、平距)、高差测量功能于一体的测绘仪器系统。因其一次安置仪器就可完成该测站上全部测量工作,所以称之为全站仪。广泛用于地上大型建筑和地下隧道施工等精密工程测量或变形监测领域。 电子全站仪由电源部分、测角系统、测距系统、数据处理部分(CPU)、通讯接口、显示屏、键盘等组成。 (1)同轴望远镜 全站仪的望远镜实现了视准轴、测距光波的发射、接收光轴同轴化。 使得望远镜一次瞄准即可实现同时测定水平角、垂直角和斜距等全部基本测量要素的测定功能。

棱镜杆 (2)双轴自动补偿 作业时若全站仪纵轴倾斜,会引起角度观测的误差,盘左、盘右观测值取中不能使之抵消。而全站仪特有的双轴(或单轴)倾斜自动补偿系统,可对纵轴的倾斜进行监测,并在度盘读数中对因纵轴倾斜造成的测角误差自动加以改正(某些全站仪纵轴最大倾斜可允许至 ±6′)。也可通过将由竖轴倾斜引起的角度误差,由微处理器自动按竖轴倾斜改正计算式计算,并加入度盘读数中加以改正,使度盘显示读数为正确值,即所谓纵轴倾斜自动补偿。 (3)键盘 键盘是全站仪在测量时输入操作指令或数据的硬件,全站型仪器的键盘和显示屏均为双面式,便于正、倒镜作业时操作。

(4)存储器 全站仪存储器的作用是将实时采集的测量数据存储起来,再根据需要传送到其它设备如计算机等中,供进一步的处理或利用,全站仪的存储器有内存储器和存储卡两种。 (5)通讯接口 全站仪可以通过BS–232C 通讯接口和通讯电缆将内存中存储的数据输入计算机,或将计算机中的数据和信息经通讯电缆传输给全站仪, 实现双向信息传输。 全站仪的使用步骤 (1)安置全站仪
