15铁磁物质的磁性能

磁学现象与物质的磁性

磁学现象与物质的磁性 人们很早就发现磁性材料具有特殊的功能特性。公元前3世纪，《吕氏春秋·精通篇》中就出现“石，铁之母也。以有磁石，故能引其子；石之不慈者，亦不能引也”的记载，叙述了磁性材料可以吸引特定的物质，如铁等。在战国末期韩非所著的《有度篇》中已出现“故先王以立司南以端前夕”的记载；而在东汉王充的《论衡·是应篇》中出现了“司南之勺，投之于地，其柢指南”的记载，叙述了磁性材料具有南北极，可以指示南北方向的特性。北宋沈括所著的《梦溪笔谈》中已有制作指南针的详尽描述，明朝《萍洲可谈》中出现船舶在苏门答腊海中航行时应用指南针的详细记载，叙述了磁性材料的应用。在欧洲，人们在小亚细亚的Magnesia 地区发现了磁铁矿，因而人们把磁石叫做Magnet 。 人们虽然很早就发现了磁性的存在，但对磁性现象本质的认识却经历了相当长的时间。1820年，奥斯特发现了电流的磁效应，1831年法拉第发现了电磁感应定律以及楞次发现的楞次定律，人们才逐渐揭开了磁性的奥秘。随着原子结构的被揭露，尤其是量子力学的成就，人们对目前磁性的物理本质才有了一个大体满意的解释。 一、磁及磁现象的根源是电荷的运动 1.1 一些基本的磁现象 当电流通过一条导线，生成一个方向由右手定则指示的磁场。如果大拇指指示正向电流I 的方向，四指就指示磁场B 的方向。 如果一条载流的长导线被卷成圆筒形，环绕圆筒线圈可观察到一个磁场；磁场的形状具有环环相叠的圆柱对称性，它的方向由右手定则规定。此时，四指指示电流方向，拇指给出线圈内部的磁场方向。外部的磁场具有圆环对称性。而地球磁场源自地球熔融铁核的流动。这种流动才使图中罗盘针的黑端指示出地理北极的方向。 假定一根棒状磁体按图1-3从一个线圈内部向外移开，在线圈绕组的两端可检测到一个电压脉冲。电压源自线圈内磁力线的变化。感生电压遵从Lenz 定律—如果线圈内的磁力线发生变化，由此在线圈内感生的电压是这样的．由它产生的电流决定的磁场与初始的变化方向相反。图1-3标出了电压，由它的电流生成的磁场由线圈指向外(其方向同棒状磁体运动产生的变化相反)。电压的方向也由右手定则规定。磁力线的变化感生电压，决定了发电机和变压器的运转，以及抗磁性的材料行为。图1-1一条载流导线的磁场 图1-2圆筒线圈的磁场

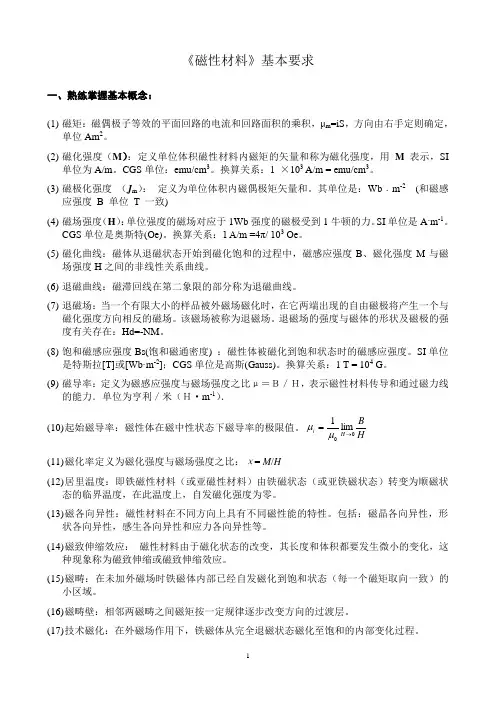

磁性材料的基本特性

一.磁性材料的基本特性 1.磁性材料的磁化曲线 磁性材料是由铁磁性物质或亚铁磁性物质组成的，在外加磁场H作用下，必有相应的磁化强度M或磁感应强度B，它们随磁场强度H的变化曲线称为磁化曲线(M～H或B～H曲线)。磁化曲线一般来说是非线性的，具有2个特点：磁饱和现象及磁滞现象。即当磁场强度H足够大时，磁化强度M达到一个确定的饱和值Ms，继续增大H，Ms保持不变；以及当材料的M值达到饱和后，外磁场H降低为零时，M并不恢复为零，而是沿MsMr曲线变化。 材料的工作状态相当于M～H曲线或B～H曲线上的某一点，该点常称为工作点。 2.软磁材料的常用磁性能参数 ?饱和磁感应强度Bs: 其大小取决于材料的成分，它所对应的物理状态是材料内部的磁化矢量整齐排列； ?剩余磁感应强度Br: 是磁滞回线上的特征参数,H回到0时的B值. 矩形比: Br/Bs； ?矫顽力Hc: 是表示材料磁化难易程度的量，取决于材料的成分及缺陷（杂质、应力等）； ?磁导率m:是磁滞回线上任何点所对应的B与H的比值，与器件工作状态密切相关； ?初始磁导率mi、最大磁导率mm、微分磁导率md、振幅磁导率ma、有效磁导率me、脉冲磁导率mp； ?居里温度Tc: 铁磁物质的磁化强度随温度升高而下降,达到某一温度时,自发磁化消失,转变为顺磁性, 该临界温度为居里温度. 它确定了磁性器件工作的上限温度； ?损耗P: 磁滞损耗Ph及涡流损耗Pe P=Ph+Pe=af+bf2+cPeμf2t2/,r 降低磁滞损耗Ph的方法是降低矫顽力Hc；降低涡流损耗Pe的方法是减薄磁性材料的厚度t及提高材料的电阻率r； ?在自由静止空气中磁芯的损耗与磁芯的温升关系为:总功率耗散（亳瓦特）/表面积（平方厘米） 3.软磁材料的磁性参数与器件的电气参数之间的转换 ?设计软磁器件通常包括三个步骤:正确选用磁性材料；

铁磁材料的磁性能

铁磁材料的磁性能 1、铁磁性物质的磁化 当把一根铁棒插入通有电流的线圈时，可以发现铁棒能够吸引铁屑，这是由于铁棒被磁化的缘故。所谓磁化是指使原来没有磁性的物质具有磁性的过程。只有铁磁性物质能够被磁化，非铁磁性物质不能被磁化。 铁磁性物质能够被磁化的主要原因是其内部存在大量的磁性小区域，即磁畴。在无外磁场作用时，铁磁物质中磁畴的排列杂乱无章，磁性相互抵消，物质对外界并不显磁性。但是，在外磁场作用下，磁畴将沿着磁场的方向排列，从而产生附加磁场，如图 4.1所示。附加磁场与外磁场叠加在一起，使得总磁场增强。有些铁磁性物质在去掉外磁场后对外仍显磁性，于是它们变成了永久磁铁。 （a）（b） 图4.1铁磁性物质的磁畴 2、磁化曲线 铁磁性物质在外磁场作用下，其内部将产生磁场。表征铁磁性物质内磁感应强度B随外磁场强度H变化的曲线，称为磁化曲线，也称为B-H曲线。如果铁磁性物质从完全无磁的状态进行磁化所得到的磁化曲线称为起始磁化曲线。磁化曲线是非线性的。起始磁化曲线应经过坐标原点，如图4.2所示。

图4.2铁磁性物质的磁化曲线 在磁化曲线起始的Oa段，曲线上升缓慢，这是由于铁磁物质内部磁畴的惯性造成的，这个阶段称为起始磁化阶段。随着H的增大，B也增大，磁化曲线中ab段的变化接近于直线，这是由于大量的磁畴在外磁场作用下沿着磁场的方向排列，附加磁场增强。然后，在bc段，随着H的增大，B也增大，但增大的速度变慢，这是由于铁磁性物质内部只剩下了少数的磁畴。最后，在cd段，由于铁磁性物质几乎全部被磁化，继续增大H，B几乎没有变化，即B达到了饱和值。不同的铁磁性物质具有不同的磁化曲线。 3、磁滞回线 上面介绍的磁化曲线只反映了铁磁性物质在外磁场由零逐渐增强时的磁化过程。但是，在实际使用中，许多铁磁性材料往往工作在大小和方向交替变化的磁场中，这时由于铁磁性物质具有滞后效应和粘滞性，使得B的值不仅与相应的H有关，还与物质之前的磁化状态有关。 实验表明，如果B达到饱和值后，逐渐减小H，这时B并不是沿着图4.2中的磁化曲线减小，而是沿着另一条曲线下降，如图4.3所示的de段。当H减小至零时，B的值不是零，而是Br，Br称为剩磁。 图4.3磁滞回线 为了消除剩磁，必须施加反向的磁场。当反向磁场由零增大到Hc时，B的值为零。Hc 称为矫顽力，它反映了铁磁性物质保持剩磁的能力。继续增大反向磁场，B的值将从零变为负值，即B的方向发生改变，铁磁性物质被反向磁化。反向磁化使B达到饱和值后，减小反向磁场，磁化曲线将沿gk段变化，在k点处H为零。继续增大正向磁场，磁化曲线将沿khd变化。从磁化的整个过程可以看出，B的变化总是落后于H的变化，这种现象称为磁滞现象。磁化过程所形成的闭合的、对称于原点的曲线defgkhd，称为磁滞回线。

磁性材料的磁性能

磁性材料的磁性能 一、高导磁性 磁性材料的 μr >>1，可达数百、数千、乃至数万之值。能被强烈的磁化，具有很高的导磁性能。 磁性材料在外磁场作用下，磁畴转向与外磁场相同的方向，产生一个很强的与外磁场同方向的磁化磁场，磁性物质内的磁感应强度大大增加，即磁性物质被强烈的磁化。磁力线集中于磁性物质中通过。 磁性材料主要指铁、镍、钴及其合金等。在此主要介绍其磁性能。 磁性物质的高导磁性被广泛地应用于电工设备中，如电机、变压器及各种铁磁元件的线圈中都放有铁心。实现用小的励磁电流产生较大的磁通和磁感应强度。

磁性物质由于磁化所产生的磁化磁场不会随着外磁场的增强而无限的增强。当外磁场增大到一定程度时，磁性物质的全部磁畴的磁场方向都转向与外部磁场方向一致，磁化磁场的磁感应强度达到饱和值。如图。 二、磁饱和性 B J 磁场内磁性物质的磁化磁场 的磁感应强度曲线； B 0 磁场内不存在磁性物质时的 磁感应强度直线； B 为B J 曲线和B 0直线的纵坐标 相加即磁场的 B -H 磁化曲线。 O H B B 0 B J B ? a ? b

? B -H 磁化曲线的特征 Oa 段：B 与H 几乎成正比地增加； ab 段： B 的增加缓慢下来； b 点以后：B 增加很少，达到饱和。 O H B B 0 B J B ? a ? b ? 有磁性物质存在时，B 与 H 不成 正比，磁性物质的磁导率μ不是常数， 随H 而变，如图。 ? 有磁性物质存在时，Φ 与I 不成 正比。 ? 磁性物质的磁化曲线在磁路计算 上极为重要，其为非线性曲线，实际 中通过实验得出。 O H B,μ B μ

(完整版)磁介质中的磁场

第十二章磁介质中的磁场 一、基本要求 1.了解顺磁质、抗磁质和铁磁质磁化的特点及磁化机理。 2.掌握有磁介质时的安培环路定理，确切理解磁介质中的磁感应强度、磁场强度和磁化强度的物理意义及其关系。 二、磁介质的磁化 所谓磁介质的磁化是指在外磁场作用下，磁介质出现磁化电流的现象。对于各向同性的均匀磁介质而言，磁化电流只可能出现在它的表面上。 1）磁化的微观机制 分子电流：把分子看作一个整体，分子内各电子对外界所产生的磁效应的总和用一个等效的圆电流表示，这个圆电流称为分子电流。 分子磁矩：分子电流的磁矩称为分子磁矩，记为P→m分子 a.顺磁质 顺磁质分子的固有磁矩不为零。无外磁场时，由于热运动分子磁矩的取向杂乱无章，在每一个宏观体积元内分子磁矩的矢量和为零，因而对外界不显示磁性。 在外磁场存在时，每个分子磁矩受到一力矩的作用，此力矩总是力图使分子磁矩转到外磁场方向上去，各分子磁矩在一定程度上沿外磁场方向排列起来，这就是顺磁质的磁化。此时，顺磁质磁化后产生的附加磁场在顺磁质内与外磁场方向相同，显示了顺磁性。 b.抗磁质 抗磁质的分子磁矩为零。在无外磁场作用时不显示磁性。在外磁场存在时，在外磁场作用下，使抗磁质分子产生与外磁场方向相反的感生磁矩，这就是抗磁质的磁化。此时，抗磁质磁化后产生的附加磁场在抗磁质内与外磁场方向相反，显示了抗磁性。 应该指出：抗磁性在具有固有磁矩的顺磁质分子中同样存在，只不过它们的顺磁效应比抗磁效应强得多，抗磁性被掩盖了。 近代理论表明：铁磁质的磁性主要来源于电子自旋磁矩。无外磁场时，根据量子力学理论，电子之间存在着一种很强的交换耦合作用，使铁磁质中电子自旋磁矩在微小区域内取向一致，形成一个个自发磁化的微小区域，即磁畴。在未磁化的铁磁质中，各磁畴的自发磁化方向是杂乱无章的，所以在宏观上不显示磁性。在不断加大的外磁场作用下，磁畴具有并吞效应，即磁化方向（亦磁畴磁矩方向）与外磁场方向接近的磁畴吞并附近那些与外磁场方向大致相反的磁畴，直至全部吞并。若继续加大外磁场，则使并吞后保留下的磁畴的磁矩逐渐转向外磁场方向，直至所有磁畴的磁矩取向与外磁场方向相同，此时磁化达

磁场中的磁介质

§13-4磁场中的磁介质 在磁场中的磁介质要和磁场发生相互作用，结果也会使磁介质和磁场发生相应的改变。 一、磁介质及其磁化机制 1．磁介质 所谓磁介质，是指在考虑物质受磁场的影响或它对磁场的影响时，我们把它们统称为磁介质(magnetic medium) 一个小圆电流所产生的磁场或它受磁场的作用都可以用它的磁偶极 矩（简称磁矩）来说明。以I表示电流，S表示圆面积，则一个圆电流的磁矩为 下面我们用一个简单的模型来估算原子内电子轨道运动的磁矩的大小。假设电子在半径为r的圆周上以恒定的速率绕原子核运动。电子轨 道运动的周期就是。由于每个周期内通过轨道上任一截面的电量为一个电子的电量e， 在一个分子中有许多电子和若干个核，一个分子的磁矩是其中所有电子的轨道磁矩和自旋磁矩以及核的自旋磁矩的矢量和。有些分子在正常情况下，其磁矩的矢量和为零，由这些分子组成的物质称为抗磁质(diamagnetic medium)。 有些分子在正常情况下其磁矩的矢量和不为零，而是具有一定的值，这个值叫做分子的固有磁矩。由这些分子组成的物质称为顺磁质

(paramagnetic medium )。 2．磁介质磁 化的微观机制 （1）进动与 附加磁矩 将物质放入 一外磁场0中， 在外磁场作用下， 电子的轨道磁矩 和自旋磁矩以及 原子核的自旋磁 矩都要受到磁力 矩的作用。 可以证明：不 论电子原来的磁 矩与磁场方向之 间的夹角是何值，在磁场0中，角动量进动的转向总是和0的方向满足右手螺旋关系。电子的进动也相当于一个圆电流，因为电子带负电，这种等效电流的磁矩的方向永远与0的方向相反(图13-16a、b)。因进动而产 生的等效电流的磁矩称为附加磁矩，用表示。对电子及原子核的自旋， 外磁场也产生相同的效果。 因此，在外磁场的力矩作用下，一个分子内的所有电子和原子核都产生与外磁场方向相反的附加磁矩，这些附加磁矩的矢量和称为该分子在外磁场中所产生的感应磁矩(induced magnetic moment)。感应磁矩的方向总是和外磁场的方向相反的。 [动画—电子进动] （2）抗磁质的磁化 在抗磁质中， 每个原子或分子 中所有电子的轨 道磁矩和自旋磁

介质中的磁场

第九章 介质中的磁场 一、 基本要求 1．了解介质的磁化现象及其微观解释。 2．了解铁磁质的特性。 3．了解各向同性介质中H 和B 之间的关系和区别。 4．了解介质中的高斯定理和安培环路定理。 二、 基本概念和规律 1．基本概念包括：磁化现象，磁介质的分类，顺磁质、抗磁质的磁化及磁化机理，磁化强度，磁畴，铁磁质的磁化机理及性质。 2．介质中的安培环路定理 ?∑=?L I l d 0 H 在介质中应该应用介质中的安培环路定理，应该注意到方程的右边是穿过以L 为边界的任意曲面的传导电流的代数和。对于均匀介质，磁感应强度 矢量B 等于磁场强度矢量的μ 倍。 三、 习题选题 9-1 一螺绕环通以电流A I 200=，若已测得环内磁介质中的磁感应强度为B ，已知环的平均周长是L ，并绕有导线总匝数为N ，先写出磁场强度、磁化强度、磁化系数、磁化面电流和相对磁导率；当A I N cm L m W b B 20400400.102===?=-匝，，，，再求出具体结果。 解： M H B +=0μ )1(0m χμμ+= （1） 磁场强度 140102-??===m A I L N nI H （2） 磁化强度 150001076.7-??=- =-=m A I L N B H B M μμ （3） 磁化系数（磁化率） 8.38==H M m χ （4） 磁化面电流（单位长度安培表面电流） 151076.7-??==m A M i s

总表面电流 A L i I s s 5101.3?== 相对磁导率 8.3910 =+==m r χμμμ 9-2 一根无限长的直圆柱铜导线，外包一层相对磁导率为r μ的圆筒形磁介质，导线半径为1R ，磁介质的外半径为2R 。导线内有电流I 通过。求： ⑴磁介质内、外的磁场强度和磁感应强度和磁感应强度的分布，用安培环路定理求并画r B r H --，曲线说明分布情况，其中r 是磁场中某点到圆柱轴线的距离。 ⑵磁介质内、外表面的磁化面电流密度的大小和方向？ ⑶若在介质外再套上一层同心圆环柱金属导体就形成同轴电缆（外半径为3R ），再讨论⑴、⑵两问。 解：（1）由于磁场具有轴对称性，在铜导线内以O 为圆心，r 为半径取一圆形闭合回路10R r ≤≤根据安培环路定律有 ?∑=L I dl H 1 I R r rH 21 2 12πππ= I R r I rR r H 21 212122ππ== 21 0112R rI B r πμμ=（1r μ为铜的相对磁导率） 在磁介质内以O 为圆心，r 为半径取闭合回路 12R r R ≥≥ 由安培环路定律 ?∑=L I dl H 2 I rH =22π r I H π22= r I B r πμμ202= 同理在磁介质外与圆心相距为r 处2R r ≥ r I H π23= r I B πμ203=

第二章第三节磁性材料的磁性能

第二章第三节： 1、铁磁材料被磁化时，当磁化电流越大，铁磁材料所呈现的磁性______。 A．越弱 B．强度不变 C．越强 D．增强但趋于饱和 2、交流电机、电气设备中所用的硅钢片铁芯，属于______磁材料；其剩磁及矫 顽力都______。 A．硬/小 B．硬/大 C．软/小 D．软/大 3、在铁芯线圈通电后，线圈内产生的磁感应强度与线圈电流（或磁势）的关系 ______。 A．成正比 B．成反比 C．无关 D．呈磁滞性、磁饱和性 4、铁磁材料在磁化时，其磁通密度随励磁电流的增加的量越来越少时称之为磁 化过程的______。 A．线性段 B．半饱和段 C．饱和段 D．反比段 5、对于各种电机、电气设备要求其线圈电流小而产生的磁通大，通常在线圈中 要放有铁芯，这是基于铁磁材料的______特性。 A．磁饱和性 B．良导电性 C．高导磁性 D．磁滞性 6、磁滞损耗与铁芯材料的磁滞回线所包围的面积______。 A．成正比

B．成反比 C．无关 D．不成比例 7、对硬磁材料的下列说法，错误的是______。 A．碳钢、钴钢是硬磁材料 B．磁滞回线较宽 C．矫顽力较大 D．是制造电机铁芯的材料 8、软磁材料的特点是______。 A．磁滞回线面积较大，剩磁较小 B．磁滞回线面积较大，剩磁较大 C．磁滞回线面积较小，剩磁较大 D．磁滞回线面积较小，剩磁较小 9、关于铁磁材料的下列说法错误的是______。 A．具有磁滞特征 B．具有磁饱和特征 C．磁导率非常数 D．具有高磁阻特征 10、铁芯线圈通以交变电流后，与线圈绝缘的铁芯会发热，这是由于______。A．电流的磁效应 B．电流的力效应 C．线圈中的电流产生热效应 D．线圈中的电流产生热效应及铁损引起的热效应 11、一般船用电机铁芯材料用______。 A．软磁材料 B．永磁材料 C．矩磁材料 D．有色金属 12、铁磁性材料不具有的特性是______。 A．剩磁性和磁滞性 B．磁饱和性 C．高导电性

5.4 铁磁性物质的磁化

5．4 铁磁性物质的磁化 一、选择题： 1、由铁磁性物质的磁化曲线可知，铁磁性物质的磁导率最大出现在磁化曲线的( ) A．起始段 B．直线段 C．饱和段 D．接近饱和段 2、如图1所示( ) A．(1)材料导磁性能强 B．(2)材料导磁性能强 C．两种材料的导磁性能一样 D．不能确定 3、如图2所示，退磁曲线为图中的（） A．ab B．bc C．cd D: de 图1 图2 4、半导体收音机的铁氧体磁棒是 ( ) A．硬磁性材料 B．软磁性材料 C．矩磁性材料 D．非铁磁性材料 5、下列说法正确的是（） A．电磁铁的铁芯是由软磁材料制成的 B．铁磁材料磁化曲线饱和点的磁导率最大； C．铁磁材料的磁滞回线越宽，说明它在反复磁化过程中的磁滞损耗和涡流损耗大； D．通入线圈中的电流越大，产生的磁场越强 6、电磁铁的铁心在交变电流作用下反复磁化，其内部的磁畴反复翻转，这种由翻转所产生的损耗叫( ) A.铜损 B．涡流损耗 C．磁滞损耗 D．漏磁损耗 7、录音磁头所用铁心材料和录音磁带所用磁性材料分别是( ) A．硬磁材料，软磁材料 B．硬磁材料，矩磁材料 C．软磁材料，矩磁材料 D．软磁材料，硬磁材料 8、适用制造永久磁铁的材料是( ) A．软磁性材料 B．硬磁性材料 C．矩磁性材料 D．顺磁性材料 9、正常工作时，电动机、变压器的铁芯一般工作在磁化曲线的 ( ) A．起始段 B．直线段 C．过渡段 D．饱和段 10、为减小剩磁，电磁线圈的铁心应采用( )。 A．硬磁性材料 B．非磁性材料 C．软磁性材料 D．矩磁性材料 11、铁磁性物质的磁滞损耗与磁滞回线面积的关系是( ) A．磁滞回线包围的面积越大，磁滞损耗也越大 B．磁滞回线包围的面积越小，磁滞损耗越大 C．磁滞回线包围的面积大小与磁滞损耗无关 D．以上答案均不正确 12、如果线圈的匝数和流过它的电流不变，只改变线圈中的媒介质，则线圈内 ( ) A．H不变，B变化 B．H变化，B不变
