(完整版)ABB新E型断路器PR122P调试说明书
1Protections 保护
1.1L Protection L段保护
1.1.1F unction 选择脱扣功能
1.1.1.1t=k/i2
1.1.1.2t=0.14b/(i0.02-1)
1.1.1.3t=13.5b/(i-1)
1.1.1.4t=80b/(i2-1)
1.1.2T hreshold I1 I1的整定值调节
1.1.
2.10.40 In –1.00In
1.1.3T ime t1 T1 时间调节
1.1.3.13S—144S
1.1.4T hermal memory 热记忆功能
1.1.4.1OFF / ON 关或开
1.2S Protection S段保护
1.2.1E nable 开/关选择
1.2.1.1OFF / ON 关 / 开
1.2.2F unction 功能（曲线选择）
1.2.2.1T=k / T=k/i2
1.2.3T hreshold I2 I2整定值调节
1.2.3.10.6In—10.0In
1.2.4T ime t2 T2时间调节
1.2.4.10.05S—0.80S
1.2.5Z one selectivity 区域选择
1.2.5.1OFF / ON 关 / 开
1.2.6S electivity time 时间选择
1.2.6.10.04S—0.20S
1.2.7S tartUp enable 起动选择
1.2.7.1OFF / ON 关 / 开
1.3I Protection I 保护
1.3.1E nable 开/关选择
1.3.1.1OFF / ON 关 / 开
1.3.2T hreshold I3 整定值调节
1.3.
2.11.5In—15.0In
1.3.3S tartUp enable 起动选择
1.3.3.1OFF / ON 关 / 开
1.3.4S tartUp threshold 起动调节值
1.3.4.11.5In—15.0In
1.3.5S tartUp time 启动时间
1.3.5.10.10S—1.50S
1.4G Protection G 保护
1.4.1E nable 开/关选择
1.4.1.1OFF / ON 关 / 开
1.4.2F unction 功能（曲线选择）
1.4.
2.1T=K / T=K/i2
1.4.3T hreshold I4 整定值调节
1.4.3.10.20In—1.00In
1.4.4T ime t4 时间调节
1.4.4.10.10S—1.00S
1.4.5T rip Enable ？
1.4.5.1OFF / ON
1.4.6Z one selectivity 区域选择
1.4.6.1OFF / ON
1.4.7S electivity time 选择性时间调节
1.4.7.10.04S—0.20S
1.4.8S tartUp enable 起动选择
1.4.8.1OFF / ON
1.5U Protection 相不平衡保护
1.5.1E nable 功能选择
1.5.1.1OFF / ON
1.5.1.2Threshold I6 5%--90% 调节值选择
1.5.1.3Time t6 0.5S—60.0S 时间选择
1.5.1.4Trip Enable OFF / ON
1.6T Protection 超温保护
1.6.1T rip enable OFF / ON
2Measurements 测量
2.1 Historicals 历史记录
2.1.1T rip？
2.1.2E vents 事件
2.1.3M easurements 测量
2.1.
3.1I Max I 最多电流
2.1.
3.2Reset measures 重新测量
2.2 Peak factor 峰值因数
2.3 Contact wear 触头磨损
2.4 Waveforms 波形
3Settings 设置
3.1Circuit Breaker 断路器
3.1.1N eutral Protection 中性线保护
3.1.1.1Enable OFF / ON 功能开启
3.1.1.2Neutral Protection 50%--200% 中性线选
择
3.1.2G round Protection 接地保护
3.1.2.1External Toroid 外置互感器
3.1.2.1.1Absent 缺省
3.1.2.1.2Source Ground Return ？
3.1.2.2Toroid size 互感器选择
3.1.2.2.1100A—800A
3.1.3U nit installation 模块安装
3.1.3.1Install 安装
3.1.3.2Uninstall 卸载
3.2 Main Frequency 频率
3.2.150Hz / 60Hz
3.3 Modules 模块
3.3.1L ocal Bus Unit 本地总线装置
3.3.1.1Presence 总线选择
3.3.1.1.1Absent 缺省
3.3.1.1.2Present 选择目前装置
3.4Data logger 数据记录
3.4.1E nable OFF / ON 功能开启
3.4.2S ampling freq 取样频率
3.4.2.1600 Hz
3.4.2.21200 Hz
3.4.2.32400 Hz
3.4.2.44800 Hz
3.4.3S top event 停止事件
3.4.3.1None 无
3.4.3.2Any Alarm 无报警
3.4.3.3L timing L 时间
3.4.3.4Any Trip
3.4.3.5Custom
3.4.4S top delay 0.00S—10.00S 停车延时
3.4.5R estart 重新开始
3.4.6S top 停止
3.5Measure store time 5min—120min 测量时间
3.6 Harmonic dist OFF / ON 谐波检测
3.7 System 系统设置
3.7.1D ate 日期
3.7.2T ime 时间
3.7.3L anguage 语言
3.7.4N ew password 新的密码
3.8 Display contrast 30% 显示对比
4Test 试验
4.1 CB status 开关状况
4.2 Auto test 自动测试
4.3 Trip test(disabled) 脱扣测试
4.4 Zone selectivity 区域选择
4.4.1S protection S 保护
4.4.1.1Input 输入
4.4.1.2Force Output 开关量输出
4.4.1.3Release Output 模拟量输出
4.4.2G protection G保护
4.4.2.1Input 输入
4.4.2.2Force Output
4.4.2.3Release Output 5About
5.1 Protection unit 保护单元
5.2 Circuit Breaker 线路开关
E型断路器PR122脱扣器调试说明书
ABB低压产品
1、ABB公司介绍: ABB集团位列全球500强企业，集团总部位于瑞士苏黎世。ABB由两个历史100多年的国际性企业瑞典的阿西亚公司（ASEA）和瑞士的布朗勃法瑞公司（BBC Brown Boveri）在1988年合并而成。两公司分别成立于1883年和1891年。ABB是电力和自动化技术领域的领导厂商。ABB的技术可以帮助电力、公共事业和工业客户提高业绩，同时降低对环境的不良影响。ABB集团业务遍布全球100多个国家，拥有13万名员工，2010年销售额高达320亿美元。 2、组织结构： 目前，ABB下设5大业务部门： 电力产品部、 电力系统部、 离散自动化与运动控制部、 低压产品部、 过程自动化部。 低压产品部： ABB低压产品业务部下设控制产品、断路器和开关、开关插座、箱体和导轨元件以及低压系统业务单元。ABB低压产品可以广泛应用于工商业与民用建筑配电系统、各种自动化设备和大型基础设施。主要产品包括：低压控制及自动化产品、自动转换开关电器、断路器、开关、线路保护、电网质量、开关插座、智能建筑控制系统、箱壳类产品和低压配电系统。 3、ABB在中国的发展历程： ABB与中国的关系可以追溯到上个世纪初，1907年ABB向中国提供了第一台蒸汽锅炉。从此，ABB公司与中国的贸易关系有了长足的发展。1974年ABB在香港设立了中国业务部，随后又于1979年在北京设立了其永久性办事处。1994年ABB果断地将ABB中国总部迁至北京。并在1995年正式成立了ABB（中国）有限公司。ABB迄今在中国拥有18000名员工，在80个不同城市服务于34个本地企业和近40个销售与服务分公司。2010年，ABB在中国的销售额达44亿美元，继续保持了中国作为ABB全球第一大市场的领先地位。ABB高度重视吸引、培养和保留人才，积极承担社会责任，是广受尊重的最佳雇主之一。
ABB变频器使用教程【精编版】
ABB变频器使用教程 内容来源网络，由深圳机械展收集整理！ 更多变频器及自动化技术，就在深圳机械展！ 初次接触工控的人对其都会感到很神秘，许许多多的自动控制，错综复杂的联锁及很多高新的电气元器件，让人无从下手。其实我们只需掌握一些基本的知识，分解各个部件，了解各部件的性能及要点，然后再整合起来，就清晰多了。 整个工控的组成好似人体一样，一般有：大脑（DCS），神经中枢（网络），躯干（P LC），手脚（现场执行器），五观（现场传感器）。 今天为大家谈谈现场执行器中的一个工控中常用的电气部件——变频器。变频器由于其本身具有可调速及节能的重要特性，在近几年发展很快，广泛应用于各领域。对于品种繁多的变频器和其本身内部各参数之多，往往第一次接触会感到无从下手，但可以从各种变频器的共性中学习，掌握一种变频器，举一反三就能从而了解各种变频器的应用。 下面就用一种常用的ABB变频器-ACS550给大家讲解其在实际工作中的应用。 一、安装： 打开包装首先要查看的是选用的变频器功率是否与配套的电机功率一致，要求是变频器功率≥电机功率，否则变频器因功率不足带不起负荷而烧坏。变频器上一般会有如下标签： 表示该变频器输入要求电压为3相380电压，频率50HZ，其上边的数字是一个适用范围，一般不用理会，因为国内的电压等级均满足其要求。输出电压为0至380V，3相交流，电流为6.9A，也就是能带3KW左右的电机，频率可调0-500Hz，一般应用中最大也只有60Hz。 一般变频器要求安装在无尘，无水气，无腐蚀的环境中，并在变频器本身上下左右周围留有一定的空间，有利散热。条件好的话最好能安装在特定的配电房内，并配有恒温设备，因为变频器本身也有发热，其电子元件会受温度的影响，如果其散热片上积尘多散热不好的话，会加剧变频器的损坏。 由于变频器本身是个干拢源，所以它产生的电磁干拢对其周围会有一定的影响，由其是对周围有DCS，PLC这种高精度工控设备更要注意安装中的每一环节。其解决方法有：1、
A 变频器操作说明和主要参数
ABB变频器操作说明和主要参数 1.键盘按钮位置、名称 ABB键盘图4—42。 图4—42 ABB键盘 （退出/实际）（菜单）（上下传/功能）（传动选择） （快上）（上） （快下）（下）（确定） （远近）（复位）（给定）（启动） （正转）（反转）（停机） 2. 键盘按钮中英文对照： ACT——退出/实际 PAR——菜单 FUNC——上下传/功能 DRIVE——传动选择 ENTER——确定 LOC/REM——远近控 RESET——复位 REF——给定 3.选择键盘操作： 按‘远近’，显示1 （远控—面板操作）变为1 L。 按‘给定’，中部显示中括号［］。 按‘启动’，右上角显示0变为1。 按‘快上’或‘上’或‘下’，电机转。 .按‘停机’，按‘正转’或‘反转’变向。 按‘给定’，按‘启动’，按‘上’或‘快上’或‘下’。电机反转。 三、参数 1.参数设置： 按（菜单），按（快增）或（快减）调出大菜单；按△（慢增）或（慢减）调出子菜单。按（确认）给最下行需要改动的加中括号［］，按（或，或△或）修改，按（确认）保存——中括号消除，按（退出），恢复待机状态。 700采煤机变频器参数：U=380V，I=152A，r=1477，P=80KW，f=50Hz. 930采煤机变频器参数：U=380V，I=105A，r=1475，P=55KW，f=50Hz.。 2.举例：改电机电压。按“菜单”键，显示“10.01”，按（快减）一下，显示“99.01”，按△4下，显示“99.05”和“***V”，按“确认”，显示［***V］。按或或按△或改变中括号中数字为380V；按确认，中括号消失。 改电机电流：按△1下，显示“99.06”和“***A”，按“确认”，显示［***A］。按 或或按△或改变中括号中数字为60A；按确认，中括号消失。 改变电机功率：按△3下，显示“99.09”和“***kw”，按“确认”，显示［***kw］。按或或按△或改变中括号中数字为55kw；按确认，中括号消失。 停止操作40秒，键盘自动恢复为监视状态。 变频器菜单11.05是上限频率，20.08是最大频率。一般只改变11.05。用于限制采煤机速度。 3.改变变频器键盘显示状态：△或选择行（黑影闪动），按确定，△或选择要显
ABB低压断路器用户手册
13.4 用户界面 序号说明 1 LED 预报警指示 2 LED 报警指示 3 背景灯图表显示 4光标向上移动按钮 5光标向下移动按钮 6 通过一个外部装置（PR030/B 供电单元、BT030 无线连接单元以及PR010/T 单元）来连接或测试脱扣 器的测试连接器 7输入数据确认键或页面切换8 退出次级菜单或取消操作键（ESC） 9 额定电流插件10 保护脱扣器的系列编码 11 “i test”按钮 当有一个辅助供电或有最小母排电流或PR120/V 供电时，LCD 图像显示器即可显示，请参见13.2.2.1。 你可在“setting”菜单上通过特别的按钮调整显示器对比度（参见13.5.4.1）。 13.4.1 按钮使用 通过↑和↓键可进行选择，通过键进行确认。进入你想进的界面后，你可使用↑和↓键从一个值移到另一个值。如果想改变一个值，固定光标在那个值上（可改变的区域将由黑变白），然后使用键。 为了确定先前配置的参数，请按ESC 一次，这样将完成一个检查和显示参数配置界面。如果想回主页，请按 ESC 两次。 “i test”按钮必须在自供电模式下执行脱扣测试，这样就能看到相关信息和断路器分闸48 小时内的最后一次脱扣。 13.4.2 阅读和编辑模式 在“read”模式（仅仅读取数据）或“edit”模式（可设置参数），菜单显示所有可得到的界面和通过键盘可移动。 在任何界面，根据脱扣器的状态具有2 种功能： 1“read”功能，120s 后将自动显示其默认界面 2“edit”功能，120s 后将自动显示其默认界面 状态决定功能： “read” 测量和历史数据的查看 脱扣器单元配置查看 保护参数配置查看
ABB低压断路器的选择
ABB低压断路器的选择 1进线及分段开关的选择 1.1保护的配置 用于变压器低压侧的进线开关，由于高压侧已经有较完善的保护，通常只需配置过载保护和短路短延时保护；因为与下级配合问题，不能设速断保护； 选用PR122/P 有L、S、I三段保护的电子脱扣器完全满足要求。 分段开关的过载保护已没有意义，可设定与进线相同，便于与进线开关互换；短延时保护动作值与进线同，但时间定值要改短，以便与进线开关配合； 1.2应用举例：1000kV A，4.5% ,6/0.4kV, 96.2/1443A, 低压母线最大短路电流26.81kA，最小24.5kA 选用E2N断路器配PR122/P电子脱扣器(也可选PR121/P，但没有显示窗，整定用拨盘且级差大) I u＝2000A，I n＝2000A 评论：本例也可以选用EIB，50kA，I u＝1600A，I n＝1600A，但没有发展余地，当变压器改为1250kV A，E2N(2000A)仍然可用，只需改变I1、I2设定值。 1.2.1进线开关 (1)过载保护的设定－L功能： I1=(1.05*1.05*I tn)/I n=(1.1025*1443)/2000=1590.9=0.795I n 取I1＝0.80I n=1600A (步长为0.01) 设t1=12s （3倍I1时）－整定范围3－144s,步长3s 验算是否满足： a与短延时保护相配合，即当低压母线最大三相短路时，动作时间不小于0.4s b躲过大型电动机起动时间和电机群自起动时间。 k＝(3I1)2*12=108I12当二次侧最大短路时，I k＝26810A/1600＝16.75I1 t＝108I12/(16.75I1)2=0.385s<0.4s 不满足 取t1＝15s，k=(3I1)2*15=135I12 , 当低压母线最大三相短路时保护动作时间t t＝135I12/(16.75I1)2=0.48s>0.4s 满足要求 低压电动机起动时间一般在5－10s，且此时过载倍数远不会超过变压器额定电流的3.3倍（3I1/1443=3*0.8*2000/1443=3.3）满足要求 当变压器过载1.2倍时，保护动作时间t=135I12/(1.2*1443/1600)2I12=115s (2)短路短延时保护设定－S功能： I2=(1.2*2.5* I tn)/I n=(1.2*2.5*1443)/2000=2.16I n 取I2＝2.2I n=4400A（步长为0.1） I2的整定要躲过大型电动机起动电流或电机群自起动电流（过负荷系数2.5就是考虑上述因素）； t2=0.4s t=k，定时限 校验灵敏度： 二次侧最小短路时，I k＝24.5 kA， 所以，K L＝0.866*24500/2.2*2000=4.8>1.3 满足要求 (3)短路瞬动－I功能：关断 如果设定，则要大于二次侧最大三相短路电流，即：使该保护不起作用 I3=(1.5*I k)/I n=(26810*1.5)/2000=20.1 取I3＝15I n,(设定范围最大为15倍)，所以 必须关断，否则将失去选择性。 式中，I k为低压母线最大三相短路电流（假定一次侧短路容量为300MV A）
ABB变频器使用说明书
Drive IT ???????? ( ) 3AFE68591074 ()3AUA0000003101 ()3AUA0000001935 ()3AUA0000001938 ()3AFE64504231 ()3AUA0000061340 () 3AFE64506005 ()3AFE64504223 ()3AUA0000043520 ( ) 3AUA0000052289 () FMK-A-R1R1100000982FMK-A-R2R2100000984FMK-A-R3R3100000986FMK-A-R4 R4100000988AC8-FLNGMT-R5 1R5ACS800-PNTG01U-EN AC8-FLNGMT-R6 1 R6 1. ACS550-01 FMK-B-R1R1100000990FMK-B-R2R2100000992FMK-B-R3R3100000994FMK-B-R4 R4100000996 3AFE64539736 ()3AFE68895383 ( )3AFE64798693 ( ) 3AFE64504215 ()3AUA0000042896 ( ) ????? 3AFE68735190 () CANopen CAN CC-Link CC-Link ControlNet?ODVA?DeviceNet?ODVA?DRIVECOM DRIVECOM EtherCAT Beckhoff EtherNet/IP?ODVA?LonWorks Echelon Modbus Modbus/TCP Schneider PROFIBUS, PROFIBUS DP PROFINET IO Profibus 2010ABB ABB ? ? ACS550-010.75…160 kW ACS550 ACS550-01/U1 (0.75…160 kW) MFDT-01 FlashDrop OHDI-01 115/230 V OREL-01 OTAC-01 RCAN-01 CANopen RCCL-01 CC-Link RCNA-01 ControlNet RDNA-01 DeviceNet RECA-01 EtherCAT REPL-01 Ethernet POWERLINK , IP21/UL type 1, IP54/UL type 12 RETA-01 Ethernet RETA-02 Ethernet RLON-01 LonWorks RPBA-01 PROFIBUS-DP R A-01 Ethernet ACS50, ACS55, ACS150, ACS310, ACS320, ACS350, ACS550, ACH550 ACS550 U1, V1, W1 U2, V2, W2 UDC+, UDC- BRK+ , BRK- 5 ACS550 RO1…RO3 ACS550-01 ON ACS550 " " 226 10 5 30 EMC EMC TN EMC EMC EMC " EMC " 17 " " " " 232 EM1, EM3, F1 F2 ACS550 User’s Manual ACS550 34ACS550
采用ABB的工控产品组建智能型低压开关柜
采用ABB的工控产品组建智能型低压开关柜 教程来源：低压电器作者：张白帆点击：1079次时间：2009-5-20 11:21:41 0引言 目前,低压开关柜广泛使用各种电气逻辑控制和微机数字设备,实现远程测控、调节和信息查询。远程测控中包括遥测、遥信、遥调和遥控等操作,“四遥”已成为智能型低压开关柜中基本和必备的功能。 一级配电设备动力配电中心( PC)低压开关柜和二级配电设备电动机控制中心(MCC) 的低压开关柜,在智能化方面有以下基本要求: ①智能装置与通信管理中心(CCU)之间建立数字通信连接和信息交换控制管理, CCU与上位监控系统之间也建立数字通信连接和信息交换控制管理; ②对进线、母联等重要断路器按备自投(BZT)的电气逻辑要求实施投退操作; ③上位系统可通过信息管理通道发布对电动机的起动、变速、停运及重起动等控制命令,还可获取各种运行参数及状态信息; ④全系统的工况包括电力系统的实时与历史运作数据。通过人机界面(HM I)实时地反映给操作者。 在实际运作过程中,由工控设备和开关设备组合实现“四遥”前端操作,逻辑控制和通信 管理由PLC实现,人机界面则作为人机对话单元。 本文对如何利用ABB 的工控元件组建智能化低压开关柜的相关技术进行探讨,并对PLC中相关的程序过程进行适当的描述。 1主要工控元器件 (1) EM-Plus是ABB的电力智能仪表,它一般用于0. 4 kV的进线回路。 (2) EM一般用于低压母联和低压馈电回路的遥测。 (3) RSI32 /RCM32 /RCU16用于低压馈电回路的遥测、遥信和遥控。 (4) M102-M和M102-P电动机测控综保单元。用于Modbus总线和Profibus-DP总线。 (5) AC31系列PLC的主机07KR51用于建立逻辑控制和RS-485 /Modbus信息交换。 (6) ABB的AC500系列PLC PM581-ETH用于构建通信管理中心。 2PC的智能型低压开关柜 一般低压开关柜采用继电器建立电气逻辑控制关系,它存在继电器较易损坏、触点抖动、线路复杂和数据发送困难等问题。利用PLC能够彻底地解决上述问题。解决的要点为: ①建立总线系统,解决“四遥”前端信号的采集、传递的通道问题; ②利用智能仪表采集各种电参量,各种数字信息通过通信总线传递给上位电力监控系统;③系统中设置手动和自动操作
ABB变频器使用说明书
一、环境条件 ?防护等级 ?IP21/UL 1：这个等级要求安装现场无粉尘，无腐蚀性气体或液体，无导电性颗粒物，例如凝露、碳粉或小金属颗粒。 ?IP54/UL 12：这个等级可以提供对气体粉尘以及各个方向的轻度溅水的保护。 与IP21/UL 1 的防护等级相比，IP54/UL 12防护等级具有以下特点： ?与IP21/UL 1 的防护等级相同的内部塑料罩。 ?不同的出风口侧塑料盖板。 ?附加一个内部风扇以改善冷却。 ?更大的外部尺寸。 ?同样的容量（不需要降容使用）。 ?环境条件 1、海拔高度 ?海拔高度在0～1000米时，输出电流=I2N 额定电流 ?海拔高度在1000～2000米时，每升高100米则P N和I2N 降容1%。 ?如果安装地点海拔高度高于2000米，请联系当地的ABB变频器。 2、环境温度 ?最低温度-15℃-不允许有结霜。 ?最高温度（fsw=1或4KHZ）为40℃。fsw指开关频率 ?如果P N和I2N 降容到90%时，允许温度为50℃. ?如果P N和I2N 降容到80%时，允许最高温度（fsw=8KHZ）为40℃。 ?如果P N和I2N 降容到65%时，允许最高温度（fsw=12KHZ）为30℃. ?温度在40～50℃之间，温度高于40℃时（fsw=4KHZ）每增加1℃，额定输出电流降低1%。实际输出电流要乘以降容因子 例如：如果环境温度是50℃，那么降容因子为 100%-1%/℃x10℃=90%或0.90 则输出电流为0.90 xI2N 。 3、相对湿度 ?小于95%（不允许结露） 4、污染级别 ?不允许有导电性粉尘存在。 ?ACS510应根据外壳防护等级安装在清洁的通风环境中。 ?冷却空气必须是清洁的，无腐蚀性气体和无导电性粉尘。 ?化学气体：Class 3C2 ?固体颗粒：Class 3S2
ABB变频器操作说明书
1：启动2：停机3：激活给定参数设置4：正转 5：反转6：故障复位7：本地控制/远程(外部)控制 1：如何启动，停机，改变运转方向 1：按（显示状态行）2：按（切换为本地模式：在显示屏第一 行没有字母L）3:按（停机）4：按（启动）5：按（反向运转）6：按（正向运转） 2：如何设置转速给定值 1：按（显示状态行）2：按（切换为本地模式：在显示屏第一行没有字母L）3：按（进入给定参数功能）4：按（慢速改变）或者 按（快速改变）5：按（）（保存给定值） 3：如何选择在显示屏幕上的实际信号 1：按（进入实际信号显示模式）2：按（选择某一行，光标选择的地方就是你选择的地方）3：按（进入实际信号的选择功能）4：按（选择
一个实际信号）或者按（改变实际信号组）5：按（确认并返回实际信号显示模式）或者按（取消所作选择，恢复原设置） 4：如何显示实际信号的全称 1：按保持（显示3个实际信号的全称）2：释放（返回实际信号选择模式）5：如何查看和清楚故障记录：注：故障或警告正在发生，则不能清楚故障记录 1：按（进入实际信号显示模式）2：按（进入故障记录显示功能） 3：按（选择上条或下条故障/警告记录）4：按（清楚故障记录） 5：按（返回实际显示信号） 6：如何显示和清楚当前故障记录 1：按（显示当前故障记录）2：按（将故障复位） 7：如何选择一个参数并改变参数值 1：按（进入参数模式）2：按（选择一个参数组）3：按 （在组内选择一个参数）4：按（进入参数设置功能）5：按（慢 速改变数字及文字）或者按（快速改变数字值，仅对数字）6：按 （储存新的参数值）或者按（为了取消新的设置并恢复原有设置，按任意一个模式选择键退出，并同时进入相应的模式） 8：启动向导的启动，浏览，退出 1：按（进入功能模式）2：按（从列出项中选择一个任务或功能项） 或者按（翻页，以便显示更多的操作向导/功能项）3：按（进入所选任务）4：按（接受并继续）5：按（接受并继续）
ABB变频器参数设置说明
ABB 变频器参数设置说明 一、变频器的简朴本地启动1. 首先确定空开闭合，接触器得电；2．按LOC/REM 使变频器为本地控制模式3. 按PAR 进入控制盘的参数设置模式用双箭头键选到99 参数组，然后用单箭头键选择04，ENTER 进入99.04 电机传动模式（DTC） DTC 变频器设定值为转速（多数情况下用这种模式） SCALA 变频器的设定值为频率选择好模式后按ENTER 确认（取消按ACT 返回）4. 按ACT 回到当前状态5. 按REF ，选择上下调节键，输入指定的参数后，按ENTER 确认6. 按启动键，变频器启动至此，完成了一个变频器简单的本地运行过程假如需要将已显示的实际信号替换显示成其他的实际信号，可以按以下步骤进行操作：1. 按ACT 进入实际信号显示模式；2. 选择需要改变的参数行，按ENTER 进入；3. 按单双箭头键，选择要显示的参数或改变参数组；（常用的几个显示信号：01.02 电机的实际转速SPEED 01.03 传动输入频率的实际值FREQ 03.20 变频器最后一次故障的代码LAST FLT ）4. 按ENTER 确认并返回实际信号显示模式；（取消直接按ACT ）二、上传和下载 如何将已经设置好电机需要上传到CDP-312 操作面板上: 1. 激活可选设备的通讯确认98.02 COMM.MODULE LINK 设定为FIELDBUS 98.07 COMM PROFILE 设定为ABB DRIVES 2. 按LOC/REM 切换到L 本地控制状态；3. 按FUNC 进入功能模式；4. 按单双箭头键进入
UPLOAD 功能按ENTER 执行上传，完成后自动切换到当前信号显示模式；、5. 如果要将控制盘从一个传动单元移开前，确认控制盘处于远程控制模式状态（可以按LOC/REM 进行改变）如何将数据从控制盘下载到传动单元：1. 将存有上传数据的控制盘连接到传动设备；2. 确认处于本地控制模式（可以按LOC/REM 选择）；3. 按FUNC 进入功能模式；4. 进入DOWNLOAD 下载功能，按ENTER 执行下载。三、PLC 与变频器PROFIBUS-DP 通讯为了实现变频器与PLC 之间的通讯，首先确定通讯模板已安上，然后把DP 网线安装好。此时需要在本地模式下（按LOC/REM 选择）设定和确认以下参数：（按FAR 进入参数选择模式，用单双箭头选择，ENTER 键进入参数或参数组的设定）1、98.02 COMM.MODULE LINK 选择FIELDBUS 这一个值，表示RPBA-01 通讯摸板被激活； 98.07 COMM PROFILE 选择值为ABB DRIVES ，作用是选择传动单元的通讯协议；2、10.01 EXT1 STRT/STP/DIR 选择值为COMM.CW 定义外部控制地，用于启动、停机、转向的命令的连接和信号源; 3、10.02 同10.01; 4 、10.03 REF DIRECTION 定义电机的转向FORWARD 正向REVERSE 反向REQUEST 答应用户定义转向（选定此项）；5、16.01 Run Enable 运行使能设为YES；6、16.04 FAULT RESET SEL 选择故障复位的信号源选值为COMM.CW (现场总线控制) 。如果10.01 和10.01 已经设定为COMM.CW 则此参数自动激活；7、11.02 EXT1/EXT2/ SELECT 选择控制字的控制源值为
ABB变频器操作说明和主要参数
ABB变频器操作说明和主要参数1.键盘按钮位置、名称 ABB键盘图4—42。 图4—42 ABB键盘 （退出/实际）（菜单）（上下传/功能）（传动选择） （快上）（上） （快下）（下）（确定） （远近）（复位）（给定）（启动） （正转）（反转）（停机） 2. 键盘按钮中英文对照： ACT——退出/实际 PAR——菜单 FUNC——上下传/功能 DRIVE——传动选择 ENTER——确定 LOC/REM——远近控 RESET——复位 REF——给定 3.选择键盘操作： 按‘远近’，显示1 （远控—面板操作）变为1 L。 按‘给定’，中部显示中括号［］。 按‘启动’，右上角显示0变为1。 按‘快上’或‘上’或‘下’，电机转。 .按‘停机’，按‘正转’或‘反转’变向。 按‘给定’，按‘启动’，按‘上’或‘快上’或‘下’。电机反转。 三、参数 1.参数设置：
按（菜单），按（快增）或（快减）调出大菜单；按△（慢增）或（慢减）调出子菜单。按（确认）给最下行需要改动的加中括号［］，按（或，或△或）修改，按（确认）保存——中括号消除，按（退出），恢复待机状态。 700采煤机变频器参数：U=380V，I=152A，r=1477，P=80KW，f=50Hz. 930采煤机变频器参数：U=380V，I=105A，r=1475，P=55KW，f=50Hz.。 2.举例：改电机电压。按“菜单”键，显示“10.01”，按（快减）一下，显示“99.01”，按△4下，显示“99.05”和“***V”，按“确认”，显示［***V］。按或或按△或改变中括号中数字为380V；按确认，中括号消失。 改电机电流：按△1下，显示“99.06”和“***A”，按“确认”，显示［***A］。按或 或按△或改变中括号中数字为60A；按确认，中括号消失。 改变电机功率：按△3下，显示“99.09”和“***kw”，按“确认”，显示［***kw］。按 或或按△或改变中括号中数字为55kw；按确认，中括号消失。 停止操作40秒，键盘自动恢复为监视状态。 变频器菜单11.05是上限频率，20.08是最大频率。一般只改变11.05。用于限制采煤机速度。 3.改变变频器键盘显示状态：△或选择行（黑影闪动），按确定，△或选择要显示的项，按确定。键盘可以同时显示三个参数。最好的显示状态应该是输出频率、输出电压、电机电流。电工和采煤机司机，要经常观察电机电流，一旦超过额定值105A，必须立即停机，进行查找原因、处理。电机电流是反映电机工作状况（负荷大小、电机绕组好坏）的最快、最准确的物理量。 主要参数 代码设置可选项名称 10.01 DI1，2 DI1控制启动和停机，DI2控制转向 DI1F DI2R DI1控制正向启动和停机，DI2控制反向启动和停机 10.03 FORWARD 固定为正向 REVERSE 固定为反向 REQUSET 转向选择。双向 11.02 EXT1 定义有效的控制口为10.01和11.03 EXT2 定义有效的控制口为10.02和11.06 11.03 AI1 模拟量输入AI1有效 AI2 模拟量输入AI2有效 AI3 模拟量输入AI3有效 DI3U，4D（R）数字量输入DI3加速、DI4减速，无记忆 DI3U，4D 数字量输入DI3加速、DI4减速，有记忆 11.04 0 输出频率下限，设置最低速度 11.05 50Hz 输出频率上限，设置最高速度 11.07 0% 所有信号源的最小设定值 11.08 100% 所有信号源的最大设定值 15.06 SPEED 电机转速 16.02 OPEN 参数锁打开，参数值可以修改 LOCKED 参数锁处于锁定，键盘不能修改参数。当16.03输入密码才可打开16.03 0 设置358开锁，该值将自动回零

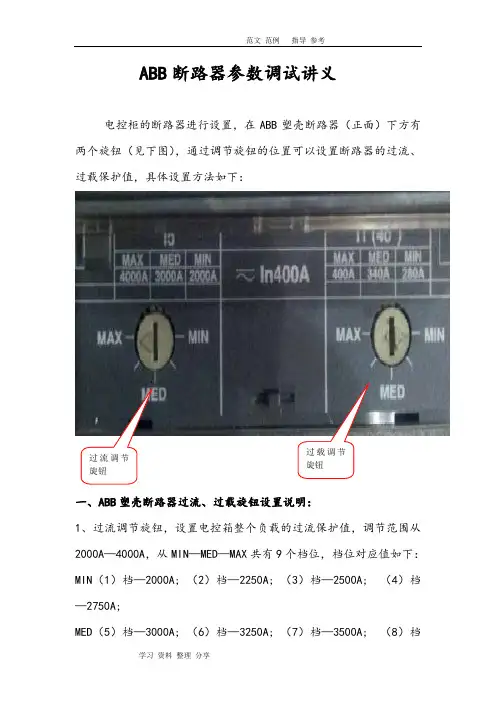

ABB断路器参数调试讲义全
