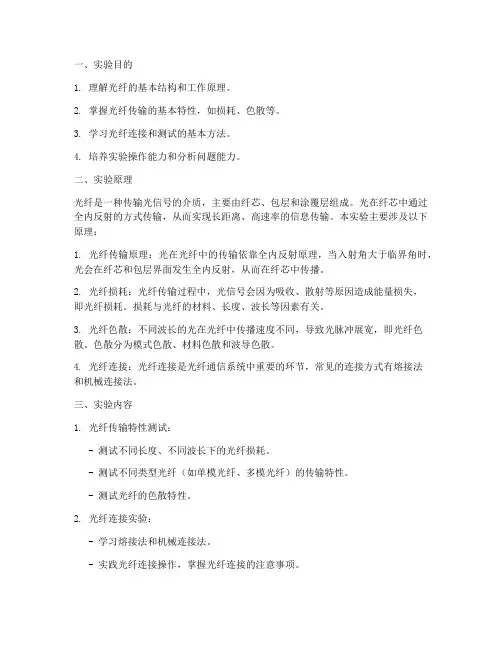

大学物理光纤传输实验报告
光通信实验报告
竭诚为您提供优质文档/双击可除 光通信实验报告 篇一：光通信实验报告 信息与通信工程学院 光纤通信实验报告 班姓学 级：名：号： 班内序号：17 日 期：20XX年5月 一、oTDR的使用与测量 1、实验原理 oTDR使用瑞利散射和菲涅尔反射来表征光纤的特性。瑞利散射是由于光信号沿着光纤产生无规律的散射而形成。oTDR就测量回到oTDR端口的一部分散射光。这些背向散射信号就表明了由光纤而导致的衰减（损耗/距离）程度。形成的轨迹是一条向下的曲线，它说明了背向散射的功率不断减小，这是由于经过一段距离的传输后发射和背向散射的信
号都有所损耗。 给定了光纤参数后，瑞利散射的功率就可以标明出来，如果波长已知，它就与信号的脉冲宽度成比例：脉冲宽度越长，背向散射功率就越强。瑞利散射的功率还与发射信号的波长有关，波长较短则功率较强。也就是说用1310nm信号产生的轨迹会比1550nm信号所产生的轨迹的瑞利背向散射要高。 在高波长区（超过1500nm），瑞利散射会持续减小，但另外一个叫红外线衰减（或吸收）的现象会出现，增加并导致了全部衰减值的增大。因此，1550nm是最低的衰减波长；这也说明了为什么它是作为长距离通信的波长。很自然，这些现象也会影响到oTDR。作为1550nm波长的oTDR，它也具有低的衰减性能，因此可以进行长距离的测试。而作为高衰减的1310nm或1625nm波长，oTDR的测试距离就必然受到限制，因为测试设备需要在oTDR轨迹中测出一个尖锋，而且这个尖锋的尾端会快速地落入到噪音中。 菲涅尔反射是离散的反射，它是由整条光纤中的个别点而引起的，这些点是由造成反向系数改变的因素组成，例如玻璃与空气的间隙。在这些点上，会有很强的背向散射光被反射回来。因此，oTDR就是利用菲涅尔反射的信息来定位连接点，光纤终端或断点。 oTDR的工作原理就类似于一个雷达。它先对光纤发出一
大学物理实验报告及答案
(此文档为word格式，下载后您可任意编辑修改！) 大学物理实验报告答案大全（实验数据及思考题答案全包括） 伏安法测电阻 实验目的(1) 利用伏安法测电阻。 (2) 验证欧姆定律。 (3) 学会间接测量量不确定度的计算；进一步掌握有效数字的概念。 U 实验方法原理根据欧姆定律，R =，如测得U 和I 则可计算出R。值得注意的是，本实验待测电阻有两只， I 一个阻值相对较大，一个较小，因此测量时必须采用安培表内接和外接两个方式，以减小测量误差。 实验装置待测电阻两只，0～5mA 电流表1 只，0－5V 电压表1 只，0～50mA 电流表1 只，0～10V 电压表一只，滑线变阻器1 只，DF1730SB3A 稳压源1 台。 实验步骤本实验为简单设计性实验，实验线路、数据记录表格和具体实验步骤应由学生自行设计。必要时，可提示学生参照第2 章中的第2.4 一节的有关内容。分压电路是必须要使用的，并作具体提示。 (1) 根据相应的电路图对电阻进行测量，记录U 值和I 值。对每一个电阻测量3 次。 (2) 计算各次测量结果。如多次测量值相差不大，可取其平均值作为测量结果。 (3) 如果同一电阻多次测量结果相差很大，应分析原因并重新测量。 数据处理 (1) 由?U =U max ×1.5% ，得到?U 1 = 0.15V,?U2 = 0.075V ； (2) 由?I = I max ×1.5% ，得到?I 1 = 0.075mA,?I 2 = 0.75mA； (3) 再由u= R ( ?U )2 + ( ?I ) 2 ，求得u= 9 ×101?, u= 1?； R 3V 3I R1 R2 (4) 结果表示R1 = (2.92 ± 0.09) ×10光栅衍射实验目的 (1) 了解分光计的原理和构造。 (2) 学会分光计的调节和使用方法。?, R 2 = (44 ±1)? (3) 观测汞灯在可见光范围内几条光谱线的波长实验方法原理
光纤通信实验报告
计算机与信息技术学院实验报告 专业：通信工程 年级/班级：2009级 2011—2012学年第一学期 课程名称 光纤通信 指导教师 李新源 本组成员 学号姓名 XXXXXX 实验地点 计算机楼501 实验时间 2012年4月6 日 项目名称 自动光功率控制电路 实验类型 硬件实验 一、 实验目的 1.掌握自动功率控制电路的工作原理 二、实验内容： 1.学习自动功率控制电路的工作原理 2.测量相关特征测试点的参数 三、实验仪器： 1.示波器。 2.光纤通信实验系统。 3.光功率计。 4.万用表。 5.FC/PC 型光纤跳线2根。 四、实验原理： 激光器输出光功率与温度和老化效应密切相关。保持激光器输出光功率稳定，可以用光反馈来自动调整偏置电流，电路如下图所示： 1 A 3 A 2 A B I
首先，PIN管监测背向光功率，经检出的光电流由A1放大，送入比较器A3的反向输入端，输入的数字信号和直流参考信号经A2比较放大，接到的A3同相输入端。A3和VT3组成恒流源，给激光器加上偏置电流IB的大小，其中信号参考电压是防止控制电路在无输入信号或长连“0”时，使偏流自动上升。这种电路在10°C～50°C温度范围内功率不稳定度ΔP/P可小于5%。 五、实验步骤： 1.关闭系统电源。按以下方式用连信号连接导线连接： 数字信号模块（数字信号输出一）P300—P100 1310数字光发模块 （数字光发信号输 入） 2.用光纤跳线连接1310nm光发模块和光功率计。 3.将1310nm光发模块的J100，两位都调到ON状态。 4.将1310nm光发模块的J101设置为“数字”。 5.打开系统电源，将数字信源模块第一路的拨码开关U311全拨到OFF状态。这时输入到1310nm数字光发模块的信号始终为“1”。 6.用万用表测量R124两端的电压。测量方法：先将万用表打到20V直流电 压档。然后，将红表笔插入1310nm数字发光模块的台阶插座TP101黑表笔插入TP102。读出万用表的读数U1，代入公式I1= U1/ R124（R124=51Ω）可得此时 自动光功率控制所补偿的电流。观察此时光功率计的读数P1。然后，将1310nm 的拨码开关的右边一位拨到OFF状态，记下光功率计的读数P2。 7.调整手调电位器RP100改变光功率的大小，再重复实验步骤5，将测的实 验数据填入下表。 8.关闭系统电源，拆除实验导线。将各实验仪器摆放整齐。 六、实验结果和心得： 1 2 3 4 5 6 7 16.31dB 16.17dB 11.90dB 7.62dB 6.62dB 4.59dB 3.40dB 37.31dB 25.58dB 11.88dB 7.62dB 6.63dB 4.59dB 3.42dB 3.14mA 5.88mA 8.43mA 12.75mA 1 4.51mA 19.80mA 24.12mA
大学物理实验报告优秀模板
大学物理实验报告优秀模板 大学物理实验报告模板 实验报告 一.预习报告 1.简要原理 2.注意事项 二.实验目的 三.实验器材 四.实验原理 五.实验内容、步骤 六.实验数据记录与处理 七.实验结果分析以及实验心得 八.原始数据记录栏(最后一页) 把实验的目的、方法、过程、结果等记录下来，经过整理，写成的书面汇报，就叫实验报告。 实验报告的种类因科学实验的对象而异。如化学实验的报告叫化学实验报告，物理实验的报告就叫物理实验报告。随着科学事业的日益发展，实验的种类、项目等日见繁多，但其格式大同小异，比较固定。实验报告必须在科学实验的基础上进行。它主要的用途在于帮助实验者不断地积累研究资料，总结研究成果。 实验报告的书写是一项重要的基本技能训练。它不仅是对每次实验的总结，更重要的是它可以初步地培养和训练学生的逻辑归纳能力、综合分析能力和文字表达能力，是科学
论文写作的基础。因此，参加实验的每位学生，均应及时认真地书写实验报告。要求内容实事求是，分析全面具体，文字简练通顺，誊写清楚整洁。 实验报告内容与格式 (一) 实验名称 要用最简练的语言反映实验的内容。如验证某程序、定律、算法，可写成“验证×××”；分析×××。 (二) 所属课程名称 (三) 学生姓名、学号、及合作者 (四) 实验日期和地点（年、月、日） (五) 实验目的 目的要明确，在理论上验证定理、公式、算法，并使实验者获得深刻和系统的理解，在实践上，掌握使用实验设备的技能技巧和程序的调试方法。一般需说明是验证型实验还是设计型实验，是创新型实验还是综合型实验。 (六) 实验内容 这是实验报告极其重要的内容。要抓住重点，可以从理论和实践两个方面考虑。这部分要写明依据何种原理、定律算法、或操作方法进行实验。详细理论计算过程. (七) 实验环境和器材 实验用的软硬件环境（配置和器材）。 (八) 实验步骤 只写主要操作步骤，不要照抄实习指导，要简明扼要。还应该画出实验流程图（实验装置的结构示意图），再配以
光通信技术实验报告
光通信技术实验报告 实验一光通讯系统WDM系统设计 实验目的 1.熟悉Optisystem实验环境，练习使用元件库中的常用元件组建光纤通信系统。 2.使用OptiSystem模拟仿真WDM系统的各项性能参数，并进行分析。 实验原理 光波分复用系统简介 光波分复用是指将两种或多种各自携带有大量信息的不同波长的光载波信号，在发射端经复用器汇合，并将其耦合到同一根光纤中进行传输，在接收端通过解复用器对各种波长的光载波信号进行分离，然后由光接收机做进一步的处理，使原信号复原，这种复用技术不仅适用于单模或多模光纤通信系统，同时也适用于单向或双向传输。 波分复用系统的工作波长可以从0.8μm到1.7μm，由此可见，它可以适用于所有低衰减、低色散窗口，这样可以充分利用现有的光纤通信线路，提高通信能力，满足急剧增长的业务需求。 WDM光通信结构组成 1)滤波器：在WDM系统中进行信道选择，只让特定波长的光通过，并组织其他光波长 通过。可调谐光滤波器能从众多的波长中选出某个波长让其通过。在WDM系统的光接收机中，为了选择所需的波长，一般都需依赖于其前端的可调谐滤波器。要求其有宽的谱宽以传输需要的全部信号谱成分，且带宽要窄以减小信道间隔。 2)复用器/解复用器（MUX/DEMUX）：将多个光波长信号耦合到一路信道中，或使混合 的信号分离成单个波长供光接收机处理。一般，复用/解复用器都可以进行互易，其结构基本是相同的。实际上即是一种波长路由器，使某个波长从指定的输入端口到一个指定的输出端口。 实验软件介绍 OptiSystem是一款创新的光通讯系统模拟软件包，它集设计、测试和优化各种类型宽带光网络物理层的虚拟光连接等功能于一身，从长距离通讯系统到LANS和MANS都使用。一个基于实际光纤通讯系统模型的系统级模拟器，OptiSystem具有强大的模拟环境和真实的
光纤基础知识简介
光纤简介 一、光纤概述 光纤是光导纤维的简写，是一种利用光在玻璃或塑料制成的纤维中的全反射原理而达成的光传导工具。微细的光纤封装在塑料护套中，使得它能够弯曲而不至于断裂。通常，光纤一端的发射装臵使用发光二极管（light emitting diode,LED）或一束激光将光脉冲传送至光纤，光纤另一端的接收装臵使用光敏元件检测脉冲。 二、光纤工作波长 光是一种电磁波。可见光部分波长范围是：390nm—760nm(纳米)，大于760nm部分是红外光，小于390nm部分是紫外光。光纤的工作波长有短波长0.85μm、长波长1.31μm和1.55μm。光纤损耗一般是随波长加长而减小，0.85μm的损耗为2.5dB/km，1.31μm的损耗为0.35dB/km，1.55μm的损耗为0.20dB/km，这是光纤的最低损耗，波长1.65μm以上的损耗趋向加大。 三、光纤分类 光纤的分类主要是从工作波长、折射率分布、传输模式、原材料和制造方法上作一归纳的，各种分类如下。 （1）工作波长：紫外光纤、可观光纤、近红外光纤、红外光纤（0.85μm、1.3μm、1.55μm）。 （2）折射率分布：阶跃（SI）型光纤、近阶跃型光纤、渐变（GI）型光纤、其它（如三角型、W型、凹陷型等）。 （3）传输模式：单模光纤（含偏振保持光纤、非偏振保持光纤）、多模光纤。 （4）原材料：石英光纤、多成分玻璃光纤、塑料光纤、复合材料光纤（如塑料包层、液体纤芯等）、红外材料等。按被覆材料还可分为无机材料（碳等）、金属材料（铜、镍等）和塑料等。 （5）制造方法：预塑有汽相轴向沉积（VAD）、化学汽相沉积（CVD）等，拉丝法有管律法（Rod intube）和双坩锅法等。
光纤传输的特点优势及传输原理
光纤传输的特点优势及传输原理 优点 光缆传输的实现与发展形成了它的几个优点。相对于铜线每秒1.54MHZ的速率 光纤网络的运行速率达到了每秒2.5GB。从带宽看，很大的优势是：光纤具有较大的信息容量，这意味着能够使用尺寸很小的电缆，将来就不用更新或增强传输光缆中信号。光纤电缆对诸如无线电、电机或其他相邻电缆的电磁噪声具有较大的阻抗，使其免于受电噪声的干扰。从长远维护角度来看，光缆最终的维护成本会非常低。光纤使用光脉冲沿光线路传输信息，以替代使用电脉冲沿电缆传输信息。在系统的一端是发射机，是信息到光纤线路的起始点。发射机接收到的已编码电子脉冲信息来自于铜线电缆，然后将信息处理并转换成等效的编码光脉冲。使用发光二极管或注入式激光器产生光脉冲，同时采用透镜，将光脉冲集中到光纤介质，使光脉冲沿线路在光纤介质中传输。由内部全反射原理可知，光脉冲很容易眼光纤线路运动，光纤内部全反射原理说明了当入射角超过临界值时，光就不能从玻璃中溢出；相反，光纤会反射回玻璃内。应用这一原理制作光纤的多芯电缆，使得与光脉冲形式沿光线路传输信息成为可能。光纤传输具有衰减小、频带宽、抗干扰性强、安全性能高、体积小、重量轻等优点，所以在长距离传输和特殊环境等方面具有无法比拟的优势。传输介质是决定传输损耗的重要因素，决定了传输信号所需中继的距离，光纤作为光信号的传输介质具有低损耗的特点，光纤的频带可达到1．0GHz以上，一般图像的带宽只有8MHz，一个通道的图象用一芯光纤传输绰绰有余，在传输语音、控制信号或接点信号方面更为优势t光纤传输中的载波是光波，光波是频率极高的电磁波，远远比电波通讯中所使用的频率高，所以不受干扰。且光纤采用的玻璃材质，不导电，不会因断路、雷击等原因产生火花，因此安全性强，在易燃，易爆等场合特别适用。 组成部分 光源(又称光发送机)，传输介质、检测器(又称光接收机)。计算机网络之间的光纤传输中，光源和检测器的工作一般都是用光纤收发器完成的，光纤收发器简单的来说就是实现双绞线与光纤连接的设备，其作用是将双绞线所传输的信号转换成能够通过光纤传输的信号(光信号)。当然也是双向的，同样能将光纤传输的信号转换能够在双绞线中传输的信号，实现网络间的数据传输。在普通的视、音频、数据等传输过程中，光源和检测器的工作一般都是由光端机完成的，光端机就是将多个E1信号变成光信号并传输的设备，所谓E1是一种中继线路数据传输标准，我国和欧洲的标准速率为2．048Mbps，光端机的主要作用就是实现电一光、光一电的转换。由其转换信号分为模拟式光端机和数字式光端机。因此，光纤传输系统按传输信号可分为数字传输系统和模拟传输系统。模拟传输系统是把光强进行模拟调制，将输入信号变为传输信号的振幅(频率或相位)的连续变化。数字传输系统是把输入的信号变换成“1”，“O”脉冲信号，并以其作为传输信号，在接受端再还原成原来的信号。当然，随着光纤传输信号的不同所需要的设备有所不同。光纤作为传输介质，是光纤传输系统的重要因素。可按不同的方式进行分类：按照传输模式来划分：光线只沿光纤的内芯进行传输，只传输主模我们称之为单模光纤(Single—Mode)。有多个模式在光纤中传输，我们称这种光纤为多模光纤(Multi-Mode)。 按照纤芯直径来划分：缓变型多模光纤、缓变增强型多模光纤和缓变型单模光纤按照光纤芯的折射率分布来划分：阶跃型光纤(Step index fiber)，简称SIF；梯度型光纤(Graded index f iber)，简称GIF；环形光纤（r iv er f iber)；W 型光纤。 光缆：点对点光纤传输系统之间的连接通过光缆。光缆含1根光纤(称单纤)，有2根光纤(称双纤)，或者更多。 单、多模光纤传输设备的原理 光纤传输设备传输方式可简单的分成：多模光纤传输设备和单模光纤传输设备。
光纤通信实验报告2012301200003
武汉大学电工电子信息学院实验报告 电子信息学院通信工程专业2015年 9 月17日 实验名称光纤通信的光传输指导教师易本顺 姓名徐佑宇年级2012级学号2012301200003成绩 一、预习部分 1.实验目的 2.实验基本原理 3.主要仪器设备(含必要的元器件、工具) 一、实验目的 1、通过光传输系统课程设计使学生熟悉常见的几种传输网络的特点及应用场 合； 2、了解ZXMP S325的具体硬件结构，加深对于光传输的理解； 3、掌握 ZXMP S325 的组网过程以及网管工具的使用，培养学生在传输组网工 程方面的实际应用技能。 二、实验设备 1、SDH设备：ZXMP S325； 2、实验用维护终端 三、实验原理 SDH技术是目前通信网络的主流技术，它以其突出的技术优势为网络提供优质、高效、可靠的通信业务，能够满足带宽数据及图像视频等多业务的传输需求，自愈功能强。 1、光传输原理及优势 SDH 全称同步数字体系（Synchronous Digital Hierarchy）， SDH 规范了数字信号的帧结构、复用方式、传输速率等级、接口码型特性，提供了一个国际支持框架，在此基础上发展并建成了一种灵活、可靠、便于管理的世界电信传输网。这种传输网易于扩展，适于新电信业务的开展，并且使不同厂家生产的设备互通成为可能，这正是网络建设者长期以来追求的目标。 其优势主要体现在以下几个方面： （1）接口方面 ·电接口：STM-1是SDH的第一个等级，又叫基本传输模块，比特率为155.520Mb/s，STM-N是SDH第N个等级的同步传送模块，比特率是STM-1的N倍（N=4n=1,4,16...）·光接口：仅对电信号扰码，光口信号码型是加扰的NRZ码，采用世界统一的7级扰码。 （2）复用方式 低速SDH信号以字节间插方式复用进高速SDH帧结构中，位置均匀、有规律，是可预见的
大学物理实验报告答案大全(实验数据)
U 2 I 2 大学物理实验报告答案大全（实验数据及思考题答案全包括） 伏安法测电阻 实验目的 (1) 利用伏安法测电阻。 (2) 验证欧姆定律。 (3) 学会间接测量量不确定度的计算；进一步掌握有效数字的概念。 实验方法原理 根据欧姆定律， R = U ，如测得 U 和 I 则可计算出 R 。值得注意的是，本实验待测电阻有两只， 一个阻值相对较大，一个较小，因此测量时必须采用安培表内接和外接两个方式，以减小测量误差。 实验装置 待测电阻两只，0～5mA 电流表 1 只，0－5V 电压表 1 只，0～50mA 电流表 1 只，0～10V 电压表一 只，滑线变阻器 1 只，DF1730SB3A 稳压源 1 台。 实验步骤 本实验为简单设计性实验，实验线路、数据记录表格和具体实验步骤应由学生自行设计。必要时，可提示学 生参照第 2 章中的第 2.4 一节的有关内容。分压电路是必须要使用的，并作具体提示。 (1) 根据相应的电路图对电阻进行测量，记录 U 值和 I 值。对每一个电阻测量 3 次。 (2) 计算各次测量结果。如多次测量值相差不大，可取其平均值作为测量结果。 (3) 如果同一电阻多次测量结果相差很大，应分析原因并重新测量。 数据处理 (1) 由 U = U max ? 1.5% ，得到 U 1 = 0.15V , U 2 = 0.075V ； (2) 由 I = I max ? 1.5% ，得到 I 1 = 0.075mA , I 2 = 0.75mA ； (3) 再由 u R = R ( 3V ) + ( 3I ) ，求得 u R 1 = 9 ? 101 &, u R 2 = 1& ； (4) 结果表示 R 1 = (2.92 ± 0.09) ?10 3 &, R 2 = (44 ± 1)& 光栅衍射 实验目的 (1) 了解分光计的原理和构造。 (2) 学会分光计的调节和使用方法。 (3) 观测汞灯在可见光范围内几条光谱线的波长 实验方法原理
光纤通信实验资料报告材料
实验1 数字发送单元指标测试实验 一、实验目的 1.了解数字光发端机平均输出光功率的指标要求 2.掌握数字光发端机平均输出光功率的测试方法 3.了解数字光发端机的消光比的指标要求 4.掌握数字光发端机的消光比的测试方法 二、实验仪器 1.ZYE4301G型光纤通信原理实验箱1台 2.光功率计1台 3.FC/PC-FC/PC单模光跳线1根 4.示波器1台 5.850nm光发端机1个 6.ST/PC-FC/PC多模光跳线1根 三、实验原理 四、实验容 1.测试数字光发端机的平均光功率 2.测试数字光发端机的消光比 3.比较驱动电流的不同对平均光功率和消光比的影响 五、实验步骤 Ａ、1550nm数字光发端机平均光功率及消光比测试 1.伪随机码的产生：伪随机码由CPLD下载模块产生，请参看系统简介中的CPLD下载模块。将PCM编译码模块的4.096MH Z时钟信号输出端T661与CPLD下载模块的NRZ信号产生电路的信号输入端T983连接，NRZ信号输出端T980将产生4M速率24－1位的伪随机信号，用示波器观测此信号。将此信号与1550nm光发模块输入端T151连接，作为信号源接入1550nm光发端机。 2.用FC-FC光纤跳线将光发端机的输出端1550T与光功率计连接，形成平均光功率测试系统，调整光功率计，使适合测1550nm信号。 3.用K60、K90和K15接通PCM编译码模块、CPLD模块和光发模块的电源。 4.用光功率计测量此时光发端机的光功率，即为光发端机的平均光功率。 5.测消光比用数字信号源模块输出的NRZ码作为信号源。用K60接通电源，用用示波器从T504观测此信号，将K511接1、2或2、3可观测到速率的变化，将此信号接到T151，作为伪随机信号接入光发端机。 6.用数字信号源模块的K501、K502、K503将数字信号拨为全“1”，测得此时光功率为P1，将数字信号拨为全“0”，测得此时光功率为P0。 7.将P1，P0代入公式2-1式即得1550nm数字光纤传输系统消光比。 Ｂ、1310nm数字发端机平均光功率及消光比测试 8.信号源仍用4M速率24－1位的伪随机信号，与1310nm光发模块输入端T101连接。 9.用FC-FC光纤跳线将1310nm光发模块输出端1310T与光功率计连接，形成平均光功率测试系统，调整光功率计，使适合测1310nm信号。 10.将BM1拨至数字，BM2拨至1310nm。 11.接通PCM编译码模块、CPLD模块和1310nm光发模块(用K10)的电源。 12.用万用表在T103和T104监控R110（阻值为1Ω）两端电压，调节电位器W101，使半导体激光器驱动电流为额定值25mA。 13.用光功率计测量此时光发端机的光功率，即为光发端机的平均光功率。 14.测消光比用数字信号源模块输出的NRZ码作为信号源，请参看系统简介中的数字信号源模块部分。用示波器从T504观测此信号，连接T504与T101，将数字信号拨为全“1”，测得此时光功率为P1，将数字信号拨为全“0”，测得此时光功率为P0。 15.将P1，P0代入公式2-1式即得1310nm数字光纤传输系统消光比。 16.重复9-15步，调节电位器W101，调节驱动电流大小为下表中数值时，测得的平均光功率及消 光比填入下表。
大学物理实验报告示例(含数据处理)
怀化学院 大学物理实验实验报告 系别物信系年级2009专业电信班级09电信1班姓名张三学号09104010***组别1实验日期2009-10-20 实验项目:长度和质量的测量
【实验题目】长度和质量的测量 【实验目的】 1. 掌握米尺、游标卡尺、螺旋测微计等几种常用测长仪器的读数原理和使用方法。 2. 学会物理天平的调节使用方法，掌握测质量的方法。 3. 学会直接测量和间接测量数据的处理，会对实验结果的不确定度进行估算和分析，能正确地表示测量结果。 【实验仪器】(应记录具体型号规格等，进实验室后按实填写) 直尺(50cm)、游标卡尺(0.02mm)、螺旋测微计(0～25mm,0.01mm),物理天平(TW-1B 型，分度值0.1g ，灵敏度1div/100mg),被测物体 【实验原理】(在理解基础上，简明扼要表述原理，主要公式、重要原理图等) 一、游标卡尺 主尺分度值：x=1mm,游标卡尺分度数：n （游标的n 个小格宽度与主尺的n-1小格长度相等）,游标尺分度值： x n n 1-（50分度卡尺为0.98mm,20分度的为：0.95mm ）,主尺分度值与游标尺 分度值的差值为：n x x n n x = -- 1,即为游标卡尺的分度值。如50分度卡尺的分度值为： 1/50=0.02mm,20分度的为：1/20=0.05mm 。 读数原理：如图，整毫米数L 0由主尺读取，不足1格的小数部分l ?需根据游标尺与主尺对齐的刻线数 k 和卡尺的分度值x/n 读取： n x k x n n k kx l =--=?1 读数方法（分两步）： (1)从游标零线位置读出主尺的读数.(2)根据游标尺上与主尺对齐的刻线k 读出不足一分格的小数,二者相加即为测量值.即: n x k l l l l +=?+=00,对于50分度卡尺：02.00?+=k l l ; 对20分度：05.00?+=k l l 。实际读数时采取直读法读数。 二、螺旋测微器 原理：测微螺杆的螺距为0.5mm ，微分筒上的刻度通常为50分度。当微分筒转一周时，测微螺杆前进或后退0.5mm ，而微分筒每转一格时，测微螺杆前进或后退0.5/50=0.01mm 。可见该螺旋测微器的分度值为0.01mm ，即千分之一厘米，故亦称千分尺。 读数方法：先读主尺的毫米数（注意0.5刻度是否露出），再看微分筒上与主尺读数准线对齐的刻线（估读一位）,乖以0.01mm, 最后二者相加。 三：物理天平 天平测质量依据的是杠杆平衡原理 分度值:指针产生1格偏转所需加的砝码质量，灵敏度是分度值的倒数，即n S m = ?，它表示 天平两盘中负载相差一个单位质量时，指针偏转的分格数。如果天平不等臂，会产生系统误差，消除方法：复称法，先正常称1次，再将物放在右盘、左盘放砝码称1次(此时被测质量应为砝码质量减游码读数)，则被测物体质量的修正值为：21m m m ?=。 【实验内容与步骤】(实验内容及主要操作步骤)
光纤传输损耗测试-实验报告
光纤传输损耗测试-实验报告
华侨大学工学院 实验报告 课程名称：光通信技术实验 实验项目名称：实验1 光纤传输损耗测试 学院：工学院 专业班级：13光电 姓名：林洋 学号：1395121026 指导教师：王达成
2016 年05 月日 预习报告 一、实验目的 1）了解光纤损耗的定义 2）了解截断法、插入法测量光纤的传输损耗 二、实验仪器 20MHz双踪示波器 万用表 光功率计 电话机 光纤跳线一组 光无源器件一套（连接器，光耦合器，光隔离器，波分复用器，光衰减器） 三、实验原理 αλ，其含义为单位长度光纤引起的光纤在波长λ处的衰减系数为()
光功率衰减，单位是dB/km 。当长度为L 时， 10()()lg (/)(0) P L dB km L P αλ=- （公式1.1） ITU-T G.650、G.651规定截断法为基准测量方法，背向散射法（OTDR 法）和插入法为替代测量方法。本实验采用插入法测量光纤的损耗。 （1）截断法：（破坏性测量方法） 截断法是一个直接利用衰减系数定义的测量方法。在不改变注入条件下，分别测出长光纤的输出功率2()P λ和剪断后约2m 长度短光纤的输出功率1()P λ，按定义计算出()αλ。该方法测试精度最高。 偏置电路 注入系统 光源 滤模器 包层模 剥除器 被测光纤 检测器 放大器电平测量 图1.1 截断法定波长衰减测试系统装置 （2）插入法 插入法原理上类似于截断法，只不过用带活接头的连接软线代替短纤进行参考测量，计算在预先相互连接的注入系统和接受系统之间（参考条件）由于插入被测光纤引起的功率损耗。显然，功率 1 P 、 2 P 的测量 没有截断法直接，而且由于连接的损耗会给测量带来误差，精度比截断法差一些。所以该方法不适用于光纤光缆制造长度衰减的测量。但由于它具有非破坏性不需剪断和操作简便的优点，用该方法做成的便携式仪表，非常适用于中继段长总衰减的测量。图1.2示出了两种参考条件下的测试原理框图。
大学物理实验报告范例
怀化学院 大学物理实验实验报告系别数学系年级2010专业信息与计算班级10信计3班姓名张三学号**组别1实验日期2011-4-10 实验项目:验证牛顿第二定律
1.气垫导轨的水平调节 可用静态调平法或动态调平法，使汽垫导轨保持水平。静态调平法：将滑块在汽垫上静止释放，调节导轨调平螺钉，使滑块保持不动或稍微左右摆动，而无定向运动，即可认为导轨已调平。 2.练习测量速度。 计时测速仪功能设在“计时2”，让滑块在汽垫上以一定的速度通过两个光电门，练习测量速度。 3.练习测量加速度 计时测速仪功能设在“加速度”，在砝码盘上依次加砝码，拖动滑块在汽垫上作匀加速运动，练习测量加速度。 4.验证牛顿第二定律 （1）验证质量不变时，加速度与合外力成正比。 用电子天平称出滑块质量滑块m ，测速仪功能选“加速度”， 按上图所示放置滑块，并在滑块上加4个砝码(每个砝码及砝码盘质量均为5g)，将滑块移至远离滑轮一端，使其从静止开始作匀加速运动，记录通过两个光电门之间的加速度。再将滑块上的4个砝码分四次从滑块上移至砝码盘上，重复上述步骤。 （2）验证合外力不变时，加速度与质量成反比。 计时计数测速仪功能设定在“加速度”档。在砝码盘上放一个砝码（即 g m 102=），测量滑块由静止作匀加速运动时的加速度。再将四个配重块(每个配重 块的质量均为m ′=50g)逐次加在滑块上，分别测量出对应的加速度。 【数据处理】 (数据不必在报告里再抄写一遍，要有主要的处理过程和计算公式，要求用作图法处理的应附坐标纸作图或计算机打印的作图) 1、由数据记录表3，可得到a 与F 的关系如下： 由上图可以看出，a 与F 成线性关系，且直线近似过原点。 上图中直线斜率的倒数表示质量，M=1/=172克，与实际值M=165克的相对误差： %2.4165 165 172=- 可以认为，质量不变时，在误差范围内加速度与合外力成正比。
光纤通信实验报告
光纤通信实验报告 班级：14050Z01 姓名：李傲 学号：1405024239
实验一光发射机的设计 一般光发送机由以下三个部分组成： 1)光源（Optical Source）：一般为LED和LD。 2)脉冲驱动电路（Electrical Pulse Generator）：提供数字量或模拟量的电信号。 3)光调制器（Optical Modulator）：将电信号（数字或模拟量）“加载”到光波上。以 光源和调制器的关系来看，分为光源的内调制（图1.1）和光源的外调制（图1.2）。 采用外调制器，让调制信息加到光源的直流输出上，可获得更好的调制特性、更好的调制速率。目前常采用的外调制方法为晶体的电光、声光及磁光效应。图1.2的结构中，光源为频率193.1Thz 的激光二极管，同时我们使用一个Pseudo-Random Bit Sequence Generator模拟所需的数字信号序列，经过一个NRZ脉冲发生器（None-Return-to-Zero Generator）转换为所需要的电脉冲信号，该信号通过一个Mach-Zehnder调制器，通过电光效应加载到光波上，成为最后入纤所需的载有“信息”的光信号。 图1.1内调制光发射机图1.2外调制光发射机 对于直接强度调制状态下的单纵模激光器，其载流子浓度的变化是随注入电流的变化而变化。这样使有源区的折射率指数发生变化，从而导致激光器谐振腔的光通路长度相应变化，结果致使振荡波长随时间偏移，导致所谓的啁啾现象。啁啾是高速光通讯系统中一个十分重要的物理量，因为它对整个系统的传输距离和传输质量都有关键的影响。 内容：铌酸锂（LiNbO3）型Mach-Zehnder调制器中的啁啾（Chirp）分析 1设计目的 对铌酸锂Mach-Zehnder调制器中的外加电压和调制器输出信号啁啾量的关系进行模拟和分析，从而决定具体应用中MZ调制器的外置偏压的分布和大小。 2设计布局图 外调制器由于激光光源处于窄带稳频模式，可以降低或者消除系统的啁啾量。典型的外调制器是由铌酸锂（LiNO3）晶体构成。本设计中，通过对该晶体外加电压的分析调整而最终减少该光发送机中的啁啾量，其模型的设计布局图如图1.3所示。
《大学物理(一)》实验报告
中国石油大学（华东）现代远程教育 实验报告 课程名称：大学物理(一) 实验名称：速度、加速度的测定和牛顿运动定律的验证 实验形式：在线模拟+现场实践 提交形式：在线提交实验报告 学生姓名：学号： 年级专业层次： 学习中心： 提交时间：2020 年04月05 日
一、实验目的 1．了解气垫导轨的构造和性能，熟悉气垫导轨的调节和使用方法。 2．了解光电计时系统的基本工作原理，学会用光电计时系统测量短暂时间的方法。 3．掌握在气垫导轨上测定速度、加速度的原理和方法。 4．从实验上验证F=ma的关系式，加深对牛顿第二定律的理解。 5．掌握验证物理规律的基本实验方法。 二、实验原理 1．速度的测量 一个作直线运动的物体，如果在t~t+Δt时间内通过的位移为Δx（x~x+Δx），则该物体在Δt时间内的平均速度为，Δt越小，平均速度就越接近于t时刻的实际速度。当Δt→0时，平均速度的极限值就是t时刻（或x位置）的瞬时速度 （1） 实际测量中，计时装置不可能记下Δt→0的时间来，因而直接用式（1）测量某点的速度就难以实现。但在一定误差范围内，只要取很小的位移Δx，测量对应时间间隔Δt，就可以用平均速度近似代替t时刻到达x点的瞬时速度。本实验中取Δx为定值（约10mm），用光电计时系统测出通过Δx所需的极短时间Δt，较好地解决了瞬时速度的测量问题。 2．加速度的测量 在气垫导轨上相距一定距离S的两个位置处各放置一个光电门，分别测出滑块经过这两个位置时的速度v1和v2。对于匀加速直线运动问题，通过加速度、速度、位移及运动时间之间的关系，就可以实现加速度a的测量。 （1）由测量加速度 在气垫导轨上滑块运动经过相隔一定距离的两个光电门时的速度分别为v1和v2，经过两个光电门之间的时间为t21，则加速度a为
光纤传输原理
三、光纤传输原理 分析光波在光纤中的传输可应用两种理论：射线理论和波动理论。前者是一个近似的分析方法，但简单直观，对定性理解光的传播现象很有效，而且对光纤半径远大于光波长的多模光纤能提供很好的近似，但在应用上有它的局限性。后者是严密的解析方法，为了全面分析光纤中光的传播、信号失真、功率损耗，特别是分析单模光纤和得出全面的定量结果，就必须采用波动理论方法，即求解麦克斯韦方程并满足光波导的边界条件。光纤传播原理的理论分析是复杂的，这里只是粗糙地进行概念性描述，并引出与光纤传输特性有关的参量。 1. 光学中的反射、折射原理 光波是波长极短的电磁波，因此可采用光波长λ→0时的几何光学进行分析。于是一条很细很细的光束，它的轴线就是光射线，简称射线，它代表光能量传输的方向。光在同一媒质中传播时是直线前进，在不同媒质传播时，在媒质交界面处要发生反射和折射。 如图3-12，媒质Ⅰ和Ⅱ的折射率分别是n1和n2，当光射线从媒质Ⅰ入射到界面上时，则一部分能量被反射，另一部分能量进入媒质Ⅱ发生折射，由于光波本质上是电磁波，这时可利用平面电磁波的电磁场方程式和无穷大平面交界面边界条件，求得光波的反射和折射定律（这里仅考虑传播方向的），即
式中θ1和θ1′分别是射线的入射角和反射角，二者相等；θ2是射线的折射角；v1、v2和n1、n2分别为媒质Ⅰ、媒质Ⅱ中的光速及其折射率，二者关系为n＝，c是光在真空中的传播速度（c≈3×108m/s），媒质的折射率（v）越大，在其中的光速（v）就愈低。 根据式（3-2），假设n1＞n2，则sinθ2＞sinθ1，必有θ2＞θ1。现在逐渐增大入射角θ1，当增大到一定程度时，θ2就变为90°，光不能进入媒质Ⅱ，此时的入射角称为临界角θc（θ1＝θc），这时 （3-3） 下面考虑折射与反射的两种情况： ①在假设的n1＞n2条件下，当θ1≥θc时，能量全部被反射，不发生折射，这种现象称为全反射。由此可见，当光波从光密（n值大的）媒质入射到光疏（n值小的）媒质时，光射线的入射角θ1≥θc时，将发生全反射。
光纤传输实验报告
音频信号光纤传输 实验目的： 1、 学习音频信号光纤传输系统的基本结构和各部件的选配原则。 2、 熟悉光纤传输系统中电光/光电转换器件的基本性能。 3、训练如何在音频信号光纤传输系统中获得较好的信号传输质量。 实验仪器 TKGT-1型音频信号光纤传输实验仪 信号发生器 双踪示波器 实验原理 光纤，又名光导纤维，是20世纪70年代为光通信而发展起来的一种新型材料，具有损耗低、频带宽、耐高温、绝缘性好、抗电磁干扰、光学特性好等优点。 1970年，美国康宁公司率先研制出了世界上第一根传输衰减损耗小于20dB/km 的石英光纤。目前，普通单模光纤的传输损耗在工作波长为1550纳米窗口损耗小于0.2dB/km ，在1310纳米窗口小于0.3 dB/km 。目前商用光纤制作工艺多为渐变折射率芯层光纤。 从传输模式来说，光纤分为单模和多模两种；从结构上来说，分为普通光纤和特殊光纤，普通光纤包括单模和多模光纤，特殊光纤包括保偏光纤、单偏振光纤和塑料光纤等。普通光纤的外径为125微米，单模光纤芯径为5-10微米，多模光纤芯径为50、62.5、80、100微米，加护套总直径约为1毫米。目前通信干线用光纤一般为单模光纤，光纤工作波长为1550纳米。 一般光纤的结构是由导光的纤芯和周围包覆的涂层组成。光纤的工作基础是光的全反射。由于纤芯的折射率大于涂层的折射率，当光从纤芯射向涂层，且入射角大于临界角，则射入的光在界面上产生全反射，成“之”字形前进，传播到圆柱形光纤的另一端而发射出去，这就是光纤的传光原理。 附：光的全反射原理 根据光的反射和折射定律，即11θθ=' 2211s i n n s i n n θθ= 若n1>n2，横线上为2，下为1介质，即光由光密介质射入光疏介质，且入射角大于临界角，即c θθ>时，就发生光的全反射现象。由于在临界状态下， 2 2π θ= ，代入上式，则??? ? ??=12 c n n arcsin θ ，称为全反射临界角。 光波在光纤中传输，可以用两种不同的理论来解释。一种是电磁理论，或称模式理论；另一种是几何光学理论，或称为射线理论。 1、光信号的发送（示意图） 系统低频响应不大于20赫兹，取决电阻、电容网络。 图1 图
大学物理实验报告霍尔效应
大学物理实验报告霍尔效应 一、实验名称：霍尔效应原理及其应用二、实验目的：1、了解霍尔效应产生原理；2、测量霍尔元件的、曲线，了解霍尔电压与霍尔元件工作电流、直螺线管的励磁电流间的关系；3、学习用霍尔元件测量磁感应强度的原理和方法，测量长直螺旋管轴向磁感应强度及分布；4、学习用对称交换测量法(异号法)消除负效应产生的系统误差。 三、仪器用具：YX-04 型霍尔效应实验仪(仪器资产编号)四、实验原理：1、霍尔效应现象及物理解释霍尔效应从本质上讲是运动的带电粒子在磁场中受洛仑兹力作用而引起的偏转。当带电粒子(电子或空穴)被约束在固体材料中，这种偏转就导致在垂直于电流和磁场的方向上产生正负电荷的聚积，从而形成附加的横向电场。对于图1 所示。半导体样品，若在x 方向通以电流，在z 方向加磁场，则在y 方向即样品A、A′电极两侧就开始聚积异号电荷而产生相应的电场，电场的指向取决于样品的导电类型。显然，当载流子所受的横向电场力时电荷不断聚积，电场不断加强，直到样品两侧电荷的积累就达到平衡，即样品A、A′间形成了稳定的电势差(霍尔电压)。设为霍尔电场，是载流子在电流方向上的平均漂移速度；样品的宽度为，厚度为，载流子浓度为，则有：(1-1) 因为，，又根据，则(1-2)其中称为霍尔系数，是反映材料霍尔效应强弱的重要参数。只要测出、以及知道和，可按下式计算：(1-3)(1-4)为霍尔元件灵敏度。 根据RH 可进一步确定以下参数。(1)由的符号(霍尔电压的正负)判断样品的导电类型。判别的方法是按图1 所示的和的方向(即测量中的+，+)，若测得的 <0(即A′的电位低于A 的电位)，则样品属N 型，反之为P 型。(2)由求载流子浓度，即。应该指出，这个关系式是假定所有载流子都具有相同的漂移速度得到的。严格一点，考虑载流子的速度统计分布，需引入的修正因子(可参阅黄昆、谢希德著《半导体物理学》)。(3)结合电导率的测量，求载流子的迁移率。电导率与载流子浓度以及迁移率之间有如下关系：(1-5)2、霍尔效应中的副效应及其消除方法上述推导是从理想情况出发的，实际情况要复杂得多。产生上述霍尔效应的同时还伴随产生四种副效应，使的测量产生系统误差，如图 2 所示。 (1)厄廷好森效应引起的电势差。由于电子实际上并非以同一速度v 沿y 轴负向运动，速度大的电子回转半径大，能较快地到达接点3 的侧面，从而导致3 侧面较4 侧面集中较多能量高的电子，结果3、4 侧面出现温差，产生温差电动势。 可以证明。的正负与和的方向有关。(2)能斯特效应引起的电势差。焊点1、2 间接触电阻可能不同，通电发热程度不同，故1、2 两点间温度可能不同，于是引起热扩散电流。与霍尔效应类似，该热扩散电流也会在 3、4 点间形成电势差。 若只考虑接触电阻的差异，则的方向仅与磁场的方向有关。(3)里纪-勒杜克效应产生的电势差。上述热扩散电流的载流子由于速度不同，根据厄廷好森效应同样的理由，又会在3、4 点间形成温差电动势。的正负仅与的方向有关，而与的方向无关。(4)不等电势效应引起的电势差。由于制造上的困难及材料的不均匀性，3、4 两点实际上不可能在同一等势面上，只要有电流沿x 方向流过，即使没有磁场，3、4 两点间也会出现电势差。的正负只与电流的方向有关，而与的方向无关。综上所述，在确定的磁场和电流下，实际测出的电压是霍尔
光纤传输原理
光纤，不仅可用来传输模拟信号和数字信号，而且
： 综合布线系统中使用的光纤为玻璃多模850nm波长的 其纤芯和包层由两种光学性能不同的介质构成。内部的介质对光的折射率比环绕它的介质的折射率高。由物理学可知，在两种介质的界面上，当光从折射率高的一侧射入折射率高的一侧时，只要入射角度大于一个临界值，就会发生反射现象，能量将不受损失。这时包在外围的覆盖层就象不透明的物质一样，防止了光线在穿插过程中从表面逸出。只有那些初始入射角偏小的光线才有折射发生，并且在很短距离内就被外层物质吸收干净。
4、光纤传输的特点优势及传输原理 光缆传输的实现与发展形成了它的几个优点。相对于铜线每秒1.54MHZ的速率 光纤网络的运行速率达到了每秒2.5GB。从带宽看，很大的优势是：光纤具有较大的信息容量，这意味着能够使用尺寸很小的电缆，将来就不用更新或增强传输光缆中信号。光纤电缆对诸如无线电、电机或其他相邻电缆的电磁噪声具有较大的阻抗，使其免于受电噪声的干扰。从长远维护角度来看，光缆最终的维护成本会非常低。光纤使用光脉冲沿光线路传输信息，以替代使用电脉冲沿电缆传输信息。在系统的一端是发射机，是信息到光纤线路的起始点。发射机接收到的已编码电子脉冲信息来自于铜线电缆，然后将信息处理并转换成等效的编码光脉冲。使用发光二极管或注入式激光器产生光脉冲，同时采用透镜，将光脉冲集中到光纤介质，使光脉冲沿线路在光纤介质中传输。由内部全反射原理可知，光脉冲很容易眼光纤线路运动，光纤内部全反射原理说明了当入射角超过临界值时，光就不能从玻璃中溢出；相反，光纤会反射回玻璃内。应用这一原理制作光纤的多芯电缆，使得与光脉冲形式沿光线路传输信息成为可能。光纤传输具有衰减小、频带宽、抗干扰性强、安全性能高、体积小、重量轻等优点，所以在长距离传输和特殊环境等方面具有无法比拟的优势。传输介质是决定传输损耗的重要因素，决定了传输信号所需中继的距离，光纤作为光信号的传输介质具有低损耗的特点，光纤的频带可达到1．0GHz以上，一般图像的带宽只有8MHz，一个通道的图象用一芯光纤传输绰绰有余，在传输语音、控制信号或接点信号方面更为优势t光纤传输中的载波是光波，光波是频率极高的电磁波，远远比电波通讯中所使用的频率高，所以不受干扰。且光纤采用的玻璃材质，不导电，不会因断路、雷击等原因产生火花，因此安全性强，在易燃，易爆等场合特别适用。
