(完整版)主变零序保护的知识

主变零序保护的知识

1 概述

变压器的零序电流保护、变压器间隙电流保护与变压器零序电压保护一起构成了反应零序故障分量的变压器零序保护，是变压器后备保护中的重要组成部分，同时也是整个电网接地保护中不可分割的一部分。本文就变压器的零序电流保护的一些特点进行介绍。

2 零序电流互感器安装位置对保护的影响

零序电流的产生，对保护所体现的故障范围会有很大的影响(对于自耦变压器，零序电流只能由变压器断路器安装处零序电流互感器产生，

本文不做讨论)。下面按故障点的不同展开如下分析(见图1)：

由上面的三种故障情况我们可以看到，变压器断路器处零序电流保护只能对安装处母线两侧的故障进行区分，变压器中性点处的零序电流保护只能对变压器高压侧与低压侧故障进行区分。如果采用断路器处的零序电流保护，则与线路的零序保护概念上基本是相同的，只不过零序方向可以根据电流互感器的极性选择指向主变或指向母线，指向母线则保护的范围只是断路器电流互感器安装处开始，需与线路零序保护配合且范围较小；指向主变，则要同主变另一侧的出线接地保护相配合，比较麻烦。如果采用主变中性点处的零序电流保护，则保护的范围比断路器处零序电流保护宽一些，同样根据主变中性点零序电流互感器的极性接线可以将中性点零序电流保护分为指向本侧母线或对侧母线，一般采用指向本侧母线，整定配合较清晰方便。我局目前运行的都是主变中性点零序电流保护，断路器处零序电流保护只有在旁路断路器带主变运行时才可能碰到，但如上面提到，对于主变其他侧有出线接地保护的因为整定配合的困难，此时旁路的零序电流保护宜退出，如为了对主变引线段进行保护，也可对旁路零序电流保护段进行适当保留。

3 变压器中性点电流互感器极性试验

一般情况下，零序功率方向要求做带负荷测试，但对于接于变压器中性点套管电流互感器的零序保护，其极性显然是无法用电流二次回路短接人为制造零序电流来检验接线极性正确与否的，因而整组极性试验就显得极为重要。可以利用直接励磁冲击，在电流互感器线圈二次侧产生的直流响应，用直流毫安或微安表观察指针的摆动来确定极性关系，具体做法见图2。

在变压器引出线A、B、C三相短接，在短接处与变压器中性点加一直流励磁，当开关K合上的瞬间，如果直流毫安表指针正摆动，则K1与O'为同名端，如果直流毫安表指针反偏，则K2与O'为同名端。为保证验证结果正确，在按上图做完后，可将电压只加在B相上观察指针的摆幅变小，则试验结果正确。试验中必须注意电池电源的正负极性与直流毫安表的正负极性接线。

零序电流保护的整定计算-精选.

零序电流保护的整定计算一、变压器的零序电抗 1、Y/△联接变压器当变压器Y侧有零序电压时，由于三相端子是等电位，同时中性点又不接地，因此变压器绕组中没有零序电流，相当于零序网络在变压器Y侧断开（如图1所示）。图1：Y/△联接变压器Y侧接地短路时的零序网络 2、Y0/△联接变压器当Y0侧有零序电压时，虽然改侧三相端子是等电位，但中性点是接地的，因此零序电流可以经过中性点接地回路和变压器绕组。

每相零序电压包括两部分：一部分是变压器Y0侧绕组漏抗上的零序电压降I0XⅠ,另一部分是变压器Y0侧的零序感应电势I lc0X lc0（I lc0为零序励磁电流，X lc0为零序励磁电抗）。由于变压器铁芯中有零序磁通，因此△侧绕组产生零序感应电势，在△侧绕组内有零序电流。由于各相零序电流大小相等，相位相同，在△侧三相绕组内自成回路，因此△侧引出线上没有零序电流，相当于变压器的零序电路与△侧外电路之间是断开的。所以△侧零序感应电势等于△侧绕组漏抗上的零序电压降I0’XⅡ。 Y0/△联接变压器的零序等值电路如图2所示。由于零序励磁电抗较绕组漏抗大很多倍，因此零序等值电路又可简化，如图3所示。在没有实测变压器零序电抗的情况下，这时变压器的零序电抗等于0.8～１.0倍正序电抗。即：X0=(0.8～１.0)(XⅠ+XⅡ)= (0.8～１.0)X1。本网主变零序电抗一般取0.8 X1。

图2：Y0/△联接变压器Y0侧接地短路时的零序网络图3：Y0/△联接变压器Y0侧接地短路时的零序网络简化二、零序电流保护中的不平衡电流实际上电流互感器，由于有励磁电流，总是有误差的。当发生三相短路时，不平衡电流可按下式近似地计算： I bp.js=K fzq×f wc×ID(3)max 式中K fzq——考虑短路过程非周期分量影响的系数，当保护动作时间在0.1S以下时取为2；当保护动作时间在0.3S～0.1S时取为１.5；动作时间再长即大于0.3S时取为1； f wc——电流互感器的10%误差系数，取为0.1； I D(3)max——外部三相短路时的最大短路电流。最新文件仅供参考已改成word文本。方便更改

零序保护原理

零序保护原理零序电流与零序保护定义是什么呢？通过下面这篇简短的文章我们了解一下。什么是零序电流在正常的三相三线电路中，三相电流的相量和等于零，即Ia+Ib+Ic=0。如果在三相三线中接入一个电流互感器，这时感应电流为零。当电路中发生触电或漏电故障时，回路中有漏电电流流过，这时穿过互感器的三相电流相量和不等零，其相量和为：Ia+Ib+Ic=I(漏电电流，即零序电流）。三项电流的向量和不等于零，所产生的电流即为零序电流。如何检测零序电流当存在零序电流时，电流互感器二次线圈中就有一个感应电流，此电流加于检测部分的电子放大电路，与保护区装置预定动作电流值相比较，若大于动作电流，则使灵敏继电器动作，作用于执行元件跳闸。这里所接的互感器称为零序电流互感器。图1 零序电流互感器零序电流的危害零序电流是由三相不平衡带来的，三相不平衡的危害非常多，下面列举两个三相不平衡的危害： 1、增加变压器损耗假设变压器的三相损耗分别为：Qa=Ia2 R、Qb= Ib2 R 、Qc =Ic2 R，式中Ia、Ib、Ic分别为变压器二次负荷相电流，R为变压器的相电阻。则变压器的损耗表达式如下： Qa+Qb+Qc≥3√〔（Ia2 R）（Ib2 R）（Ic2 R）〕由此可知，变压器的在负荷不变的情况下，当Ia=Ib=Ic时，即三相负荷达到平衡时，变压器的损耗最小。当存在零序电流时，三相负荷不平衡，增大变压器损耗。而当不平衡严重时，变压器损耗过大，会加速变压器的老化甚至烧毁。 2、增加高压线路的损耗设高压线路每相的电流为I，其功率损耗为：ΔP1 = 3I2R，在最大不平衡时，高压对应相为1.5I，另外两相都为0.75 I，功率损耗为： ΔP2 = 2（0.75I）2R+（1.5I）2R = 3.375I2R =1.125（3I2R）即高压线路上电能损耗增加12.5%。零序保护在大短路电流接地系统中发生接地故障后，就有零序电流、零序电压和零序功率出现，利用这些电气量（比如零序电流）构成保护接地短路的继电保护装置统称为零序保护。

如何计算线路保护的整定值

10kV配电线路保护的整定计算 10kV配电线路的特点10kV配电线路结构特点是一致性差，如有的为用户专线，只接带一、二个用户，类似于输电线路；有的呈放射状，几十台甚至上百台变压器T接于同一条线路的各个分支上；有的线路短到几百m，有的线路长到几十km；有的线路由35kV变电所出线，有的线路由110kV变电所出线；有的线路上的配电变压器很小，最大不过100kV A，有的线路上却有几千kV A的变压器；有的线路属于最末级保护，有的线路上设有开关站或有用户变电所等。2问题的提出对于输电线路，由于其比较规范，一般无T接负荷，至多有一、二个集中负荷的T接点。因此，利用规范的保护整定计算方法，各种情况均可一一计算，一般均可满足要求。对于配电线路，由于以上所述的特点，整定计算时需做一些具体的特殊的考虑，以满足保护"四性"的要求。3整定计算方案我国的10kV配电线路的保护，一般采用电流速断、过电流及三相一次重合闸构成。特殊线路结构或特殊负荷线路保护，不能满足要求时，可考虑增加其它保护(如：保护Ⅱ段、电压闭锁等)。下面的讨论，是针对一般保护配置而言的。(1)电流速断保护：由于10kV线路一般为保护的最末级，或最末级用户变电所保护的上一级保护。所以，在整定计算中，定值计算偏重灵敏性，对有用户变电所的线路，选择性靠重合闸来保证。在以下两种计算结果中选较大值作为速断整定值。①

按躲过线路上配电变压器二次侧最大短路电流整定。实际计算时，可按距保护安装处较近的线路最大变压器低压侧故障整定。Idzl=Kk×Id2max 式中Idzl-速断一次值Kk-可靠系数，取1.5 Id2max-线路上最大配变二次侧最大短路电流②当保护安装处变电所主变过流保护为一般过流保护时(复合电压闭锁过流、低压闭锁过流除外)，线路速断定值与主变过流定值相配合。Ik=Kn×(Igl-Ie) 式中Idzl-速断一次值Kn-主变电压比，对于35/10降压变压器为3.33 Igl-变电所中各主变的最小过流值(一次值) Ie-为相应主变的额定电流一次值③特殊线路的处理：a．线路很短，最小方式时无保护区；或下一级为重要的用户变电所时，可将速断保护改为时限速断保护。动作电流与下级保护速断配合(即取1.1倍的下级保护最大速断值)，动作时限较下级速断大一个时间级差(此种情况在城区较常见，在新建变电所或改造变电所时，建议保护配置用全面的微机保护，这样改变保护方式就很容易了)。在无法采用其它保护的情况下，可靠重合闸来保证选择性。b．当保护安装处主变过流保护为复压闭锁过流或低压闭锁过流时，不能与主变过流配合。c．当线路较长且较规则，线路上用户较少，可采用躲过线路末端最大短路电流整定，可靠系数取1.3～1.5。此种情况一般能同时保证选择性与灵敏性。d．当速断定值较小或与负荷电流相差不大时，应校验速断定值躲过励磁涌流的能力，且必须躲过励磁涌流。④灵敏度校验。按最小运行方式下，线路保护范围不小于线路长度的15%整定。允许速断保护保护线路全长。Idmim(15%)/Idzl≥1

差动保护的工作原理

1、变压器差动保护的工作原理与线路纵差保护的原理相同，都是比较被保护设备各侧电流的相位和数值的大小。 2、变压器差动保护与线路差动保护的区别：由于变压器高压侧和低压侧的额定电流不相等再加上变压器各侧电流的相位往往不相同。因此，为了保证纵差动保护的正确工作，须适当选择各侧电流互感器的变比，及各侧电流相位的补偿使得正常运行和区外短路故障时，两侧二次电流相等。例如图8-5所示的双绕组变压器，应使 8.3.2变压器纵差动保护的特点 1 、励磁涌流的特点及克服励磁涌流的方法（1）励磁涌流：

在空载投入变压器或外部故障切除后恢复供电等情况下在空载投入变压器或外部故障切除后恢复供电等情况下，变压器励磁电流的数值可达变压器额定6～8倍变压器励磁电流通常称为励磁涌流。（2）产生励磁涌流的原因因为在稳态的情况下铁心中的磁通应滞后于外加电压90°，在电压瞬时值u=0瞬间合闸，铁芯中的磁通应为-Φm。但由于铁心中的磁通不能突变，因此将出现一个非周期分量的磁通+Φm，如果考虑剩磁Φr，这样经过半过周期后铁心中的磁通将达到2Φm+Φr，其幅值为如图8-6所示。此时变压器铁芯将严重饱和，通过图8-7可知此时变压器的励磁电流的数值将变得很大，达到额定电流的6～8倍，形成励磁涌流。

（3）励磁涌流的特点： ①励磁电流数值很大，并含有明显的非周期分量，使励磁电流波形明显偏于时间轴的一侧。

②励磁涌流中含有明显的高次谐波，其中励磁涌流以2次谐波为主。 ③励磁涌流的波形出现间断角。表8-1 励磁涌流实验数据举例（4）克服励磁涌流对变压器纵差保护影响的措施：采用带有速饱和变流器的差动继电器构成差动保护； ②利用二次谐波制动原理构成的差动保护； ③利用间断角原理构成的变压器差动保护； ④采用模糊识别闭锁原理构成的变压器差动保护。 2、不平衡电流产生的原因（1）稳态情况下的不平衡电流

线路保护的配置原则

110kV 线路保护配置一般装设反应相间故障的距离保护和反应接地故障的零序方向电流保护(或接地距离保护) ，采用远后备方式。当距离、零序电流保护灵敏度不满足要求或110kV 线路涉及系统稳定运行问题或对发电厂、重要负荷影响很大时，考虑装设全线路快速动作的纵联保护作为主保护，距离、零序电流(或接地距离)保护作为后备保护。必须指出，目前110kV 数字式线路保护装置一般同时具有接地距离保护与零序电流保护功能，在零序电流保护整定特别是Ⅱ段整定出现灵敏度不满足要求的情况下，可考虑通过降低电流定值，延长保护动作时间等方法进行整定，由于接地距离保护一般灵敏度都能满足要求，因此保护对于接地短路的速动性不会受到影响。 1距离保护距离保护是以反映从故障点到保护安装处之间阻抗大小(距离大小)的阻抗继电器为主要元件(测量元件) ，动作时间具有阶梯特性的相间保护装置。当故障点至保护安装处之间的实际阻抗大于预定值时，表示故障点在保护范围之外，保护不动作;当上述阻抗小于预定值时，表示故障点在保护范围之内，保护动作。当再配以方向元件(方向特性)及时间元件，即组成了具有阶梯特性的距离保护装置。距离保护可以应用在任何结构复杂、运行方式多变的电力系统中，能有选择地、较快地切除相同短路故障。在电网结构复杂，运行方式多变，采用一般的电流、电压保护不能满足运行要求时，则应考虑采用距离保护装置。距离保护的基本原则如下： (1)距离保护具有阶梯式特性时，其相邻上、下级保护段之间应在动作时间及保护范围上相互配合。同时，距离保护也应与上、下相邻的其他保护装置的动作时间及保护范围上相配合。例如：当相邻为发电机变压器组时，应与其过电流保护相配合;当相邻为变压器或线路时，若装设电流、电压保护，则应与电流、电压保护之动作时间及保护范围相配合。 (2)在某些特殊情况下，为了提高保护某段的灵敏度，采用所谓“非选择性动作，再由重合闸加以纠正”的措施。例如：当某一较长线路的中间接有分支变压器时，线路距离保护装置第Ⅰ段可允许按伸入至分支变压器内部整定，即可仍按所保护线路总阻抗的80%~85%计算，但应躲开分支变压器低压母线故障;当变压器内部发生故障时，线路距离保护第Ⅰ段可能与变压器差动保护同时动作(因变压器差动保护设有出口跳闸自保护回路) ，而由线路自动重合闸加以纠正，使供电线路恢复正常供电。 (3)采用重合闸后加速方式，达到保护配合的目的。采用重合闸后加速方式，除了加速故障切除，以减小对电力设备的破坏程度外，还可借以保证保护动作的选择性。这可在下述情况下实现：当线路发生永久性故障时，故障线路由距离保护断开，线路重合闸动作，进行重合。此时，线路上、下相邻各距离保护的Ⅰ、Ⅱ段可能均由其震荡闭锁装置所闭锁，而未经震荡闭锁装置闭锁的第Ⅲ段，在有些情况下往往在时限上不能互相配合(因有时距离保护Ⅲ段与相邻保护的第Ⅱ段配合) ，故重合闸后将会造成越级动作。其解决办法是采用重合闸后加速距离保护Ⅲ段，一般只要重合闸后加速距离保护Ⅲ段在 1.5～2s，即可躲过系统震荡周期，故只要线路距离保护Ⅲ段的动作时间大于2～2.5s，即可满足在重合闸后仍

变压器保护定值整定

变压器定值整定说明注：根据具体保护装置不同，可能产品与说明书有不符之处，以实际产品为主。差动保护（1）、平衡系数的计算 1 2 3 4 5 侧的二次电流。如果按上述的基准电流计算的平衡系数大于4，那么要更换基准电流I b，直到平衡系数满足 0.1

I n 为变压器的二次额定电流， K rel 为可靠系数，K rel =1.3—1.5； f i(n)为电流互感器在额定电流下的比值误差。f i(n)=±0.03（10P ），f i(n)=±0.01（5P ） ΔU 为变压器分接头调节引起的误差（相对额定电压）； Δm 为TA 和TAA 变比未完全匹配产生的误差，Δm 一般取0.05。一般情况下可取： I op.0=（0.2—0.5）I n 。（3） I res.0（4） a I Δm 2=0.05； b 、式中的符号与三圈变压器一样。最大制动系数为： K res.max =res unb.max rel I I K Ires 为差动的制动电流，它与差动保护原理、制动回路的接线方式有关，对对于两圈变压器I res = I s.max 。比率制动系数：

K= res.max res.0res.max op.0res.max /I I -1/I I -K 一般取K=0.5。（5）、灵敏度的计算在系统最小运行方式下，计算变压器出口金属性短路的最小短路电流I s.min ,同时计算相应的制动电流I res ；在动作特性曲线上查出相应的动作电流I op ；则灵敏系数K sen 为： K sen = op I I 要求K sen ≥（6）（7 式中：I K I e （81、低电压的整定和灵敏度系数校验躲过电动机自起动时的电压整定：当低电压继电器由变压器低压侧电压互感器供电时， U op=(0.5～0.6)U n 当低电压继电器由变压器高压侧电压互感器供电时， U op=0.7U n 灵敏系数校验

发电机差动保护原理

5.1发电机比率制动式差动保护比率制动式差动保护是发电机内部相间短路故障的主保护。 5.1.1保护原理 5.1.1.1比率差动原理。差动动作方程如下： l op 3 I op.0 （ I res 兰 l res.0 时） l op > I op.O + S （l res — res.0）（ l res > l res.0 时）式中：l op 为差动电流，l o P.O 为差动最小动作电流整定值，I res 为制动电流，I r es.O 为最小制动电流整定值，S 为比率制动特性的斜率。各侧电流的方向都以指向发电机为正方向，见图（根据工程需要，也可将 5.1.1.2 TA 断线判别当任一相差动电流大于0.15倍的额定电流时启动TA 断线判别程序，满足下列条件认为 TA 断线： a. c. 5.2发电机匝间保护发电机匝间保护作为发电机内部匝间短路的主保护。根据电厂一次设备情况，可选择以下方案中的一种： 5.1.1。差动电流: 1 op 制动电流: 1 res — 式中：I T ，I N 分别为机端、见图5.1.1。中性点电流互感器（TA ）二次侧的电流，TA 的极性 _L 氓 € % 5 TA 极性端均定义为靠近发电机侧）本侧三相电流中至少一相电流为零； b.本侧三相电流中至少一相电流不变；最大相电流小于1.2倍的额定电流。 5.1.1电流极性接线示意图

5.2.1故障分量负序方向（△ P2）匝间保护该方案不需引入发电机纵向零序电压。

故障分量负序方向（△ P2）保护应装在发电机端，不仅可作为发电机内部匝间短路的主保护，还可作为发电机内部相间短路及定子绕组开焊的保护。 5.2.1.1保护原理当发电机三相定子绕组发生相间短路、匝间短路及分支开焊等不对称故障时，在故障点出现负序源。故障分量负序方向元件的A U2和A I2分别取自机端TV、TA，其TA极性图见图5.2.1.1,则故障分量负序功率A P2为： △ P2 =3艮〔厶『2心?2心也21 2L J A ? 式中i I2为也I2的共轭相量，申sen。2为故障分量负序方向继电器的最大灵敏角。一般取60。~80。（也|2滞后A U2的角度）。故障分量负序方向保护的动作判据可表示为: > E-p △》2=血e^S n 实际应用动作判据综合为: A P2 = A U2r』I ' + A U2i ”也I ' > ￡P （S S i、年为动作门槛）保护逻辑框图见图521.2。枣力， “ r ‘ 1 1 Um： I 1卄TA 图521.1故障分量负序方向保护极性图

微机保护整定计算举例(DOC)

微机继电保护整定计算举例

珠海市恒瑞电力科技有限公司目录变压器差动保护的整定与计算 (3) 线路保护整定实例 (6) 10KV变压器保护整定实例 (9) 电容器保护整定实例 (13) 电动机保护整定计算实例 (16) 电动机差动保护整定计算实例 (19)

变压器差动保护的整定与计算以右侧所示Y/Y/△-11接线的三卷变压器为例，设变压器的额定容量为S(MVA)，高、中、低各侧电压分别为UH 、UM 、UL(KV)，各侧二次电流分别为IH 、IM 、IL(A)，各侧电流互感器变比分别为n H 、n M 、n L 。一、平衡系数的计算电流平衡系数Km 、Kl 其中：Uhe,Ume,Ule 分别为高中低压侧额定电压（铭牌值） Kcth,Kctm,Kctl 分别为高中低压侧电流互感器变比二、差动电流速断保护差动电流速断保护的动作电流应避越变压器空载投入时的励磁涌流和外部故障的最大不平衡电流来整定。根据实际经验一般取： Isd ＝（4－12）Ieb ／nLH 。式中：Ieb ――变压器的额定电流； nLH ――变压器电流互感器的电流变比。三、比率差动保护比率差动动作电流Icd 应大于额定负载时的不平衡电流，即 Icd ＝Kk ［ktx × fwc ＋ΔU ＋Δfph ］Ieb ／nLH 式中：Kk ――可靠系数，取（1.3～2.0） ΔU ――变压器相对于额定电压抽头向上（或下）电压调整范围,取ΔU ＝5%。 Ktx ――电流互感器同型系数；当各侧电流互感器型号相同时取0.5,不同时取1 Fwc ――电流互感器的允许误差；取0.1 Δfph ――电流互感器的变比（包括保护装置）不平衡所产生的相对误差取0.1；一般 Icd ＝（0.2～0.6）Ieb ／nLH 。四、谐波制动比根据经验，为可靠地防止涌流误动，当任一相二次谐波与基波之间比值大于15%－20%时，三相差动保护被闭锁。五、制动特性拐点 Is1＝Ieb ／nLH Is2＝（1～3）eb ／nLH Is1，Is2可整定为同一点。 kcth Uhe Kctm Ume Km **= 3**?=kcth Uhe Kctl Ule Kl

继电保护定值整定计算公式大全(最新)

继电保护定值整定计算公式大全 1、负荷计算（移变选择）： cos de N ca wm k P S ?∑= （4-1）式中 S ca --一组用电设备的计算负荷，kVA ； ∑P N --具有相同需用系数K de 的一组用电设备额定功率之和，kW 。综采工作面用电设备的需用系数K de 可按下式计算 N de P P k ∑+=max 6 .04.0 （4-2）式中 P max --最大一台电动机额定功率，kW ； wm ?cos --一组用电设备的加权平均功率因数 2、高压电缆选择：（1）向一台移动变电站供电时，取变电站一次侧额定电流，即 N N N ca U S I I 13 1310?= = （4-13）式中 N S —移动变电站额定容量，kV ?A ； N U 1—移动变电站一次侧额定电压，V ； N I 1—移动变电站一次侧额定电流，A 。（2）向两台移动变电站供电时，最大长时负荷电流ca I 为两台移动变电站一次侧额定电流之和，即 3 1112ca N N I I I =+= （4-14）（3）向3台及以上移动变电站供电时，最大长时负荷电流ca I 为 3 ca I = （4-15）式中 ca I —最大长时负荷电流，A ； N P ∑—由移动变电站供电的各用电设备额定容量总和，kW ；

N U —移动变电站一次侧额定电压，V ； sc K —变压器的变比； wm ?cos 、η wm —加权平均功率因数和加权平均效率。（4）对向单台或两台高压电动机供电的电缆，一般取电动机的额定电流之和；对向一个采区供电的电缆，应取采区最大电流；而对并列运行的电缆线路，则应按一路故障情况加以考虑。 3、低压电缆主芯线截面的选择 1）按长时最大工作电流选择电缆主截面（1）流过电缆的实际工作电流计算 ① 支线。所谓支线是指1条电缆控制1台电动机。流过电缆的长时最大工作电流即为电动机的额定电流。 N N N N N ca U P I I η?cos 3103?= = （4-19）式中 ca I —长时最大工作电流，A ； N I —电动机的额定电流，A ； N U —电动机的额定电压，V ； N P —电动机的额定功率，kW ； N ?cos —电动机功率因数； N η—电动机的额定效率。 ② 干线。干线是指控制2台及以上电动机的总电缆。向2台电动机供电时，长时最大工作电流ca I ，取2台电动机额定电流之和，即 21N N ca I I I += （4-20）向三台及以上电动机供电的电缆，长时最大工作电流ca I ，用下式计算 wm N N de ca U P K I ?cos 3103?∑= （4-21）式中 ca I —干线电缆长时最大工作电流，A ； N P ∑—由干线所带电动机额定功率之和，kW ； N U —额定电压，V ；

变压器差动保护的基本原理及逻辑图

变压器差动保护的基本原理及逻辑图 1、变压器差动保护的工作原理与线路纵差保护的原理相同，都是比较被保护设备各侧电流的相位和数值的大小。 2、变压器差动保护与线路差动保护的区别：由于变压器高压侧和低压侧的额定电流不相等再加上变压器各侧电流的相位往往不相同。因此，为了保证纵差动保护的正确工作，须适当选择各侧电流互感器的变比，及各侧电流相位的补偿使得正常运行和区外短路故障时，两侧二次电流相等。例如图8-5所示的双绕组变压器，应使

8.3.2变压器纵差动保护的特点 1 、励磁涌流的特点及克服励磁涌流的方法（1）励磁涌流：在空载投入变压器或外部故障切除后恢复供电等情况下在空载投入变压器或外部故障切除后恢复供电等情况下，变压器励磁电流的数值可达变压器额定6～8倍变压器励磁电流通常称为励磁涌流。（2）产生励磁涌流的原因因为在稳态的情况下铁心中的磁通应滞后于外加电压90°，在电压瞬时值u=0瞬间合闸，铁芯中的磁通应为-Φm。但由于铁心中的磁通不能突变，因此将出现一个非周期分量的磁通+Φm，如果考虑剩磁Φr，这样

经过半过周期后铁心中的磁通将达到2Φm+Φr，其幅值为如图8-6所示。此时变压器铁芯将严重饱和，通过图8-7可知此时变压器的励磁电流的数值将变得很大，达到额定电流的6～8倍，形成励磁涌流。

（3）励磁涌流的特点： ①励磁电流数值很大，并含有明显的非周期分量，使励磁电流波形明显偏于时间轴的一侧。

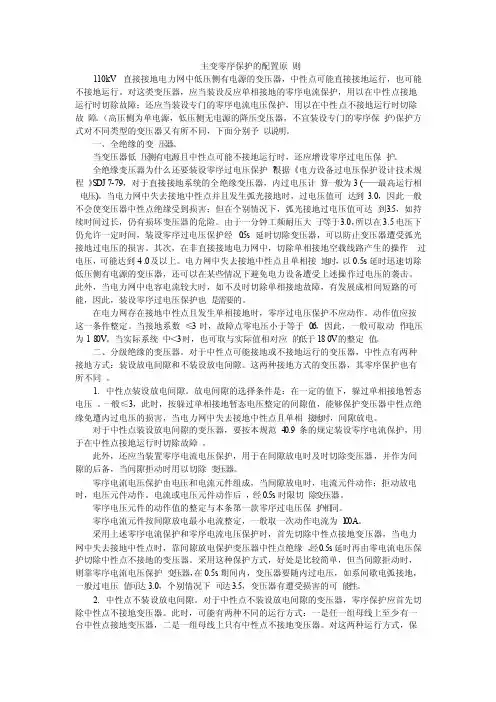

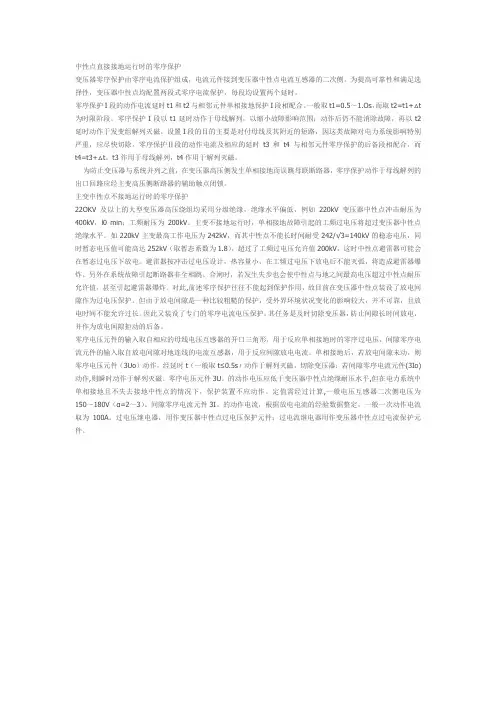

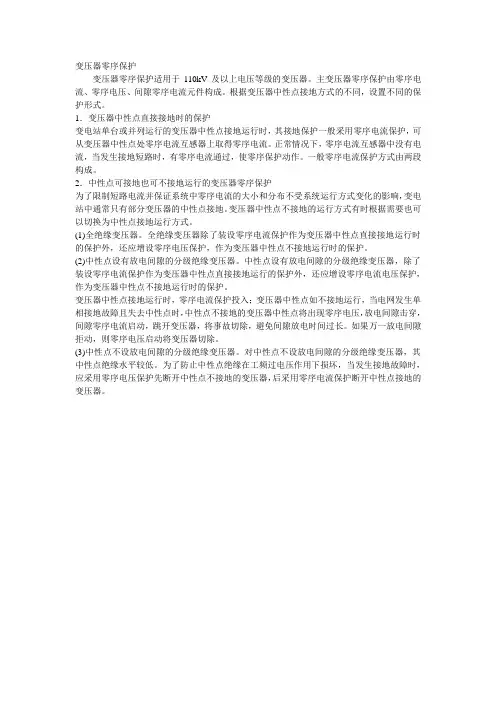

主变零序保护的原则
