大型发电机组汽轮机超速原因查找及处理
大型发电机组汽轮机超速原因查找及处理摘要：某电厂发生开关偷跳没有联关注汽门故障，导致汽轮机发生超速重大事故。通过反复查找原因最终解决了次难题，符合电力”二十五项反措”要求，确保了机组能够安全稳定运行避免了重大事故发生。
关键词：汽轮机超速；联关主汽门；解决问题
一、概述
2012年6月5日我国某电厂发生了开关跳闸导致汽轮机超速事件该事件的发生后果很严重、对发电机的损害很大。我们学习安全通报后进行了反思。我厂1号机组为哈尔滨电机厂660mw超临界机组型号为qf-sn-660-2 出口电压为20kv 额定电流为21170 ，功率因数为0.9 。2010年正式竣工，2011年7月经过168小时运行。为了该机组投入商业化运营后能够安全稳定。为防止汽轮机发生超速故障，集团公司要求无论是线路故障造成机组解列时，还是发变组出口开关跳闸时，均应跳汽轮机。
二、查找超速原因过程
1、二次回路检查
我们对发变组保护a屏、b屏进行保护检验。跳合闸回路进行校线。
电缆均采用屏蔽电缆，且经过对发变组保护所使用的电缆进行测试。
2、保护装置电路板全面检查
汽轮机超速事故处理
汽轮机超速事故处理 1 汽轮机超速 1.1危害：严重时导致叶轮松动变形、叶片及围带脱落、轴承损坏、动静摩擦甚至断轴。 1.2现象 1）发变组主开关跳闸信号发出，机组负荷突然甩到“0”。 2）LCD上显示转速迅速上升，升至危急保安器动作值，并继续上升。 3）汽轮机发出异常的声音。 4）主油泵出口油压、润滑油压上升。 5）机组振动明显增大，轴向位移明显变化。 1.3原因 1）甩负荷到零，汽轮机调速系统工作不正常。 2）危急保安器超速试验时转速失控。 3）发电机解列后高中压主汽阀、调阀、各抽汽止回阀、高排止回阀等卡涩或关闭不严密。 1.4处理：（处理应该分为保安器动作或者不动作） 1.4.1如果危机保安器动作后，确认转速下降按正常停机步骤处理 1.4.2危机保安器不动作按以下步骤处理 1）破坏真空，紧急停机，确认转速应下降，并启动交流辅助油泵。 2）若发现转速继续上升，应立即停炉，打开PCV锅炉泄压，禁止开高、低压旁路系统。3）对机组进行全面检查，必须待超速原因查明，故障排除确认机组处于正常状态后，方可重新启动。全速后，应校验危急保安器超速试验及各超速保护装置动作正常后方可并网带负荷。 4）重新启动时，应对汽轮机振动、内部声音、轴承温度、轴向位移、推力瓦温度等进行重点检查与监视，发现异常应禁止启动。 1.5预防措施 1）启动、停机前认真检查试验各汽门开关动作灵活性及可靠性。 2）各种超速保护均应正常投入运行，超速保护不能可靠动作时，禁止机组启动和运行。运行中汽轮机任一超速保护故障不能消除时应停机消除。 3）应定期进行危急保安器充油试验、各停机保护的在线试验和主汽阀、调节阀及各段

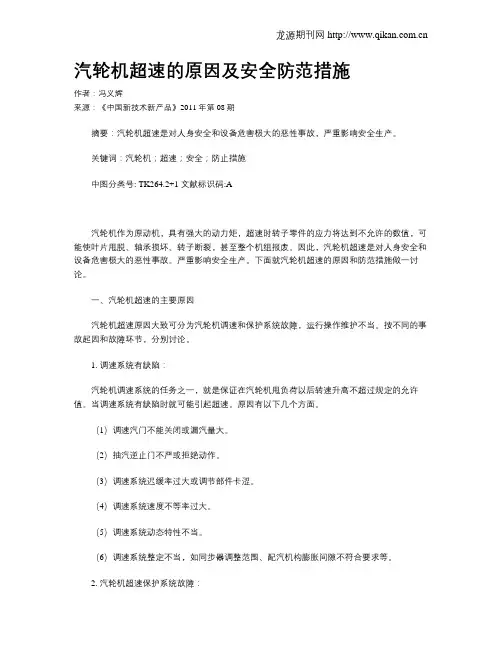

对汽轮机超速的原因分析及安全防止措施通用范本
内部编号：AN-QP-HT486 版本/ 修改状态：01 / 00 The Production Process Includes Determining The Object Of The Problem And The Scope Of Influence, Analyzing The Problem, Proposing Solutions And Suggestions, Cost Planning And Feasibility Analysis, Implementation, Follow-Up And Interactive Correction, Summary, Etc. 编辑：__________________ 审核：__________________ 单位：__________________ 对汽轮机超速的原因分析及安全防止 措施通用范本
对汽轮机超速的原因分析及安全防止措 施通用范本 使用指引：本解决方案文件可用于对工作想法的进一步提升，对工作的正常进行起指导性作用，产生流程包括确定问题对象和影响范围，分析问题提出解决问题的办法和建议，成本规划和可行性分析，执行，后期跟进和交互修正，总结等。资料下载后可以进行自定义修改，可按照所需进行删减和使用。 一、汽轮机超速的主要原因 汽轮机超速事故是由于汽轮机在调速和保护系统故障及本身的缺陷造成的，但往往和运行操作维护有着直接的关系，按不同的事故起因和故障环节，分析讨论。 1. 调速系统有缺陷： 汽轮机调速系统任务，不但要保证汽轮机在额定转速下正常运行，而且还保证在汽轮机甩负荷以后转速升高不超过规定的允许值，所以调速系统是防止汽轮机超速的第一措施。如
汽轮机典型事故处理
汽 轮 机 典 型 事 故 处 理 杨伟辉刘欢王熙博 2015年7月3日
目录 汽轮机水冲击 (1) 汽轮机组异常振动 (3) 汽轮机超速 (5) 汽轮机大轴弯曲 (6) 机组真空下降 (8) 汽轮机油系统着火 (10)
汽轮机水冲击 1.现象 1）主蒸汽、再热蒸汽和抽汽温度急剧下降，过热度减小。 2）汽缸上、下缸温差明显增大。 3）主蒸汽或再热蒸汽管道振动，轴封或汽轮机内有水击声，或从进汽管法兰、轴封、汽缸结合面处冒出白色的湿蒸汽或溅出水滴。 4）轴向位移增大，推力轴承金属温度和回油温度急剧上升。 5）机组发生强烈振动。 2.原因 1）锅炉汽温调节失灵，主蒸汽温度、再热蒸汽温度急剧下降，蒸汽带水进入汽轮机。 2）加热器管子破裂，大量给水进入汽侧或加热器水位调节失灵，造成加热器满水，加热器保护拒动，或加热器抽汽逆止门不严，水从加热器导入汽轮机。 3）轴封蒸汽温度不够或调节门动作不正常，水带入汽轮机轴封腔室。 4）7号低加满水，直接进入汽轮机。 5）抽汽管道低位疏水点调节门动作不正常，造成抽汽管道积水进入汽轮机。 6）高旁减温水门不严或误开。 7）高中压缸疏水不畅。 8）除氧水位高Ⅲ值未及时解列，造成水倒入汽轮机。 3.处理
1）紧急破坏真空停机。同时查找分析进水原因，切断进水途径。如确认加热器管束破裂，立即切除该加热器。 2）汽机打开各部疏水门。 3）细听机内声音，正确记录惰走时间。 4）监视推力瓦温度、轴向位移及高、低压缸胀差变化。 5）转子静止后投入连续盘车，测量大轴弯曲，检查上下缸温差。 6）如停机惰走过程中，一切正常，可重新启动，但启动前要充分疏水。再次启动时汽缸上下缸温差＜42℃，转子偏心度应＜0.076mm，重新启动过程中，密切监视机组振动、声音、推力瓦温及轴向位移、胀差、上下缸温差等数值。重新启动过程中，发现机内有异音或振动增大应停止启动。 7）如水冲击时，推力瓦温明显升高，轴向位移超过极限值，惰走时间较正常明显缩短时，应停机检查。 8）汽轮机盘车过程中发现汽缸进水，应迅速查明原因并消除，保持盘车运行直到汽轮机上下缸温差恢复正常。同时加强汽轮机内部听音检查，加强大轴晃动度、盘车电流的监视。 9）汽轮机在升速过程中发现进水，应立即停机，进行盘车。
汽轮发电机结构及原理
第四节汽轮发电机 汽轮发电机是同步发电机的一种，它是由汽轮机作原动机拖动转子旋转，利用电磁感应原理把机械能转换成电能的设备。 汽轮发电机包括发电机本体、励磁系统及其冷却系统等。 一、汽轮发电机的工作原理 按照电磁感应定律，导线切割磁力线感应出电动势，这是发电机的基本工作原理。汽轮发电机转子与汽轮机转子高速旋转时，发电机转子随着转动。发电机转子绕组内通入直流电流后，便建立一个磁场，这个磁场称主磁极，它随着汽轮发电机转子旋转。其磁通自转子的一个极出来，经过空气隙、定子铁芯、空气隙、进入转子另一个极构成回路。 根据电磁感应定律，发电机磁极旋转一周，主磁极的磁力线北装在定子铁芯内的U、V、W三相绕组（导线）依次切割，在定子绕组内感应的电动势正好变化一次，亦即感应电动势每秒钟变化的次数，恰好等于磁极每秒钟的旋转次数。 汽轮发电机转子具有一对磁极（即1个N极、一个S极），转子旋转一周，定子绕组中的感应电动势正好交变一次（假如发电机转子为P对磁极时，转子旋转一周，定子绕组中感应电动势交变P次）。当汽轮机以每分钟3000转旋转时，发电机转子每秒钟要旋转50周，磁极也要变化50次，那么在发电机定子绕组内感应电动势也变化50次，这样发电机转子以每秒钟50周的恒速旋转，在定子三相绕组内感应出相位不同的三相交变电动势，即频率为50Hz的三相交变电动势。 这时若将发电机定子三相绕组引出线的末端（即中性点）连在一起。绕组的首端引出线与用电设备连接，就会有电流流过，这个过程即为汽轮机转子输入的机械能转换为电能的过程。 二、汽轮发电机的结构 火力发电厂的汽轮机发电机皆采用二极、转速为3000r/min的卧式结构。发电机与汽轮机、励磁机等配套组成同轴运转的汽轮发电机组。
防止汽轮机严重超速事故措施示范文本
防止汽轮机严重超速事故措施示范文本 In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of Each Link To Achieve Risk Control And Planning 某某管理中心 XX年XX月
防止汽轮机严重超速事故措施示范文本使用指引：此解决方案资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。 1、调节保安系统的一般要求 （1）在额定参数下，调节系统应能维持汽轮机在额定 转速下稳定运行，甩负荷后能将机组转速控制在危急保安 器转速以下。 （2）调节系统静态特性试验符合设计要求，速度变动 率不大于5％，迟缓率应小于0.2％。 （3）对新投产的机组或汽轮机调节系统重大改造后的 机组必须进行甩负荷试验。对已投产尚未进行甩负荷试验 的机组，应积极创造条件进行甩负荷试验。 （4）自动高压主汽门，中压主汽门及调节汽门应能迅 速关闭严密，无卡涩，活动试验性能良好，手打危急保安 器或ETS动作，主、调门迅速关闭，从开始动作到汽门全
关的时间：主汽门≤0.3s，调节汽门≤0.4s。 （5）机组的超速保护控制（OPC）功能合乎设计要求，并正常投入。 （6）危急保安器动作后，各抽汽逆止门及高排逆止门应联动关闭，且关闭严密。 （7）调节保安系统的定期试验装置应完好可靠。 （8）数字式电液控制系统（DEH）应设有完善的机组启动逻辑和严格的限制启动条件。 （9）电液伺服阀的性能必须符合要求，否则不得投入运行。运行中要严密监视其运行状态，不卡涩、不泄漏和系统稳定。发现问题及时联系检修处理。 2、对运行方面的要求 （1）机组各种超速保护均应正常投入运行，超速保护不能可靠动作时，禁止机组启动和运行。 （2）机组重要运行监视表计，尤其是转速表，显示不
对汽轮机超速的原因分析及安全防止措施标准版本
文件编号：RHD-QB-K9661 （解决方案范本系列） 编辑：XXXXXX 查核：XXXXXX 时间：XXXXXX 对汽轮机超速的原因分析及安全防止措施标准 版本
对汽轮机超速的原因分析及安全防 止措施标准版本 操作指导：该解决方案文件为日常单位或公司为保证的工作、生产能够安全稳定地有效运转而制定的，并由相关人员在办理业务或操作时进行更好的判断与管理。，其中条款可根据自己现实基础上调整，请仔细浏览后进行编辑与保存。 一、汽轮机超速的主要原因 汽轮机超速事故是由于汽轮机在调速和保护系统故障及本身的缺陷造成的，但往往和运行操作维护有着直接的关系，按不同的事故起因和故障环节，分析讨论。 1. 调速系统有缺陷： 汽轮机调速系统任务，不但要保证汽轮机在额定转速下正常运行，而且还保证在汽轮机甩负荷以后转速升高不超过规定的允许值，所以调速系统是防止汽
轮机超速的第一措施。如果在汽轮机甩掉负荷以后不能保持空载运行，就可能引起超速。汽轮机甩负荷后，转速飞升过高的原因有以下几个方面。 （1）调速汽门不能关闭或漏汽量大。 （2）抽汽逆止门不严或拒绝动作。 （3）调速系统迟缓率过大或调节部件卡涩。 （4）运行方式不合理或调整不当。 （5）调速系统不等率过大。 （6）调速系统动态特性不当。 （7）调速系统整定不当，如同步器调整范围、配汽机构膨胀间隙不符合要求等。 2. 汽轮机超速保护系统故障： （1）危急保安器不动作或动作转速过高 危急保安器的动作转速一般规定在高于额定转速的10-12%,这是保护汽轮机使其转速不臻过分升高
的主要保护设备，另外不同的机组还没有规定动作转速稍高于危急保安器的附加保护或电超速装置。如果在汽轮机转速升高时，造成危急保安器不动作或动作过尺原因主要有： ①重锤或飞环导杆卡涩。 ②重锤或飞环动静部件不同心，在运行时憋劲。 ③弹簧在受力产生过大的径向变形，以致与孔壁产生磨擦。 ④接吻扣或打击板间隙过大，撞击子飞出后不能使危急保安器滑阀动作。 （2）危急保安器滑阀卡涩，无法动作。 （3）自动主汽门和调速汽门卡涩。 3. 运行中操作调整不当： （1）油质管理不善，进油时是劣质油或标号不
汽轮机超速保护及与安全油的关系参考文本
汽轮机超速保护及与安全油的关系参考文本 In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of Each Link To Achieve Risk Control And Planning 某某管理中心 XX年XX月
汽轮机超速保护及与安全油的关系参考 文本 使用指引：此安全管理资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。 汽轮机超速保护有三种，DEH电超速，ETS电超速， 机械超速。其中DEH电超速和ETS电超速都有各自的测量 保护回路，在汽机前箱内设置有六个测速探头，其中三个 经3取2逻辑后送往DEH，另外三个经3取2逻辑后送往 ETS。当汽机转速达到110%额定转速时，两者的测速探头 将转速信号送至各自的控制系统中，其中，DEH系统确定 汽机110%超速后，便会发出DEH故障信号，发往ETS系 统，ETS发跳机信号，而ETS系统确定汽机110%超速 后，直接发跳机信号，快速卸去AST油压，快关主汽门， 同时OPC油压也会卸掉，快关调门。两者有一者达到保护 动作值都会使汽机跳机，增加了可靠性。此外，当汽机转
汽轮机超速事故应急处置方案
汽轮机超速事故应急处置方案 1总则 1.1目的 为及时、有效地处理汽轮发电机组超速事故，避免或减少因发电机组超速带来的人员伤亡、重大经济损失和社会影响，特制订本预案。 1.2编制依据 本预案依据《电力企业现场处置方案编制导则》、 《XXXXXXXXXXXX公司公司人身事故应急预案》、 XXXXXXXXXXXX公司《汽轮机运行规程》等以及电厂的实际情况而制定。 1.3适用范围 本预案适用于XXXXXXXXXXXX公司汽轮发电机组超速事故应急处置。 2事故特征 2.1危险性分析和事件等级 2.1.1危险性分析 因调速系统有缺陷、超速保护系统故障、运行中操作不当等原因，造成发电机组超速保护动作或拒动作，致使发电机组被迫停止运行，机组严重超速时，则可能使叶片脱落、轴承损坏、大轴折断，甚至整个机组报废从而对汽轮机等发电设备构成严重威胁甚至造成损坏、现场人员伤亡。 2.1.2事件等级 2.1.2.1三级状态：运行中汽轮机发生超速，超速保护发出超速报警信号，转速未达超速保护动作定值。 2.1.2.2二级状态：运行中汽轮机发生超速，汽轮机超速保护发出报警信号，超速保护动作，发电机组跳闸。 2.1.2.3一级状态：运行中汽轮机发生超速，汽轮机超速保护拒动作，通过危急打闸强迫机组停止运行，但是可能造成汽轮机组损坏，发生汽轮机动静摩擦、烧瓦、大轴弯曲、汽轮机飞车，或者造成人员伤亡等重特大事故。 2.2事件可能发生的地点和时间段 2.2.1 1#、2#、3#机组 2.2.2发电机组超速事故主要发生在机组启停机操作、调速系统试验、机组故障甩负荷三个特定阶段。
2.3可能造成的危害 发生设备损坏或者造成人员伤亡事故。 2.4事前可能出现的征兆 2.4.1启机前没有做超速试验。 3 组织机构及职责 3.1成立应急救援指挥部 总指挥：常务副总经理 副总指挥：生产副总经理、行政副总经理、总工程师、电厂总监、建设成本副总监 成员：安技部部长、运行部部长、检修部部长、供热部部长、综合部部长、人力资源部部长、物资部部长、工程部部长、预算部部长、财务部部长、市场开发部部长、客服中心部长、质量监查部部长、研发中心副总工程师、国新项目部部长。 应急日常管理办公室设在安技部。 3.2事故应急领导小组的职责 3.2.1负责汽轮发电机组超速事故应急预案的制定、修订； 3.2.2组建应急专业队伍，组织实施和演练； 3.2.3检查督促做好防止汽轮发电机组超速事故的预防措施和应急行动的各项准备工作；3.2.4指挥开展事故应急处理、救援和生产恢复等各项工作； 3.2.5负责向上级领导及有关部门报告事故情况和事故处理进展情况； 3.2.6发布和解除应急命令、信号； 3.2.7必要时向有关单位发出救援请求； 3.2.8组织事故调查，认真分析事故发生的原因，总结应急工作的事故教训，并形成总结报告上报上级有关部门。 4应急处置 4.1现场应急处置程序 4.1.1机组超速事故发生后，事故现场的作业人员，应及时将现场情况报告部门负责人及向应急日常管理办公室（安技部）报告。部门负责人及应急日常管理办公室（安技部）应及时报告应急救援指挥部的正、副总指挥。事故现场的其他作业人员也可直接报告应急救援指挥部的正、副总指挥，同时将情况报告安技部及部门负责人。 4.1.2该方案由应急救援总指挥宣布启动。总指挥或副总指挥接到报告后，根据具体情况，确定是否启动本预案。 4.1.3应急处置组成员接到通知后，立即赶赴现场进行应急处理。 4.1.4机组超速事件进一步扩大时启动《电力设备事故应急预案》。
汽轮机超速保护及与安全油的关系
编号：SM-ZD-77800 汽轮机超速保护及与安全 油的关系 Organize enterprise safety management planning, guidance, inspection and decision-making, ensure the safety status, and unify the overall plan objectives 编制：____________________ 审核：____________________ 时间：____________________ 本文档下载后可任意修改
汽轮机超速保护及与安全油的关系 简介：该安全管理资料适用于安全管理工作中组织实施企业安全管理规划、指导、检查 和决策等事项，保证生产中的人、物、环境因素处于最佳安全状态，从而使整体计划目 标统一，行动协调，过程有条不紊。文档可直接下载或修改，使用时请详细阅读内容。 汽轮机超速保护有三种，DEH电超速，ETS电超速，机械超速。其中DEH电超速和ETS电超速都有各自的测量保护回路，在汽机前箱内设置有六个测速探头，其中三个经3取2逻辑后送往DEH，另外三个经3取2逻辑后送往ETS。当汽机转速达到110%额定转速时，两者的测速探头将转速信号送至各自的控制系统中，其中，DEH系统确定汽机110%超速后，便会发出DEH故障信号，发往ETS系统，ETS发跳机信号，而ETS系统确定汽机110%超速后，直接发跳机信号，快速卸去AST油压，快关主汽门，同时OPC油压也会卸掉，快关调门。两者有一者达到保护动作值都会使汽机跳机，增加了可靠性。此外，当汽机转速达到109%--111%是，机械超速设置的飞锤会因离心力而飞出，击打超速滑阀的杠杆机构，杠杆带动滑阀动作，快速下移，通过机械超速系统打开隔膜阀，将机械安全油（AST油）卸掉，主汽门，调门也会快关。另外为了做汽机超速试验时，为了校验机械
3000 KW凝汽式汽轮机发电机组技术方案
3000 KW凝汽式汽轮发电机组技术方案 一技术要求 1.1 汽轮机本体技术参数 汽轮机型号：N3-2.35 进汽压力：2.35±0.1Mpa （绝压） ℃ 进汽温度：390+10 -20 额定功率：3000 KW 最大功率：3000 KW 额定转速：5600-3000 r/min（暂定，如频率60HZ，输出3600r/min）临界转速：3690 r/min 额定进汽量：17 t/h 排汽压力：0.0103 Mpa （绝） 1.2汽轮机结构参数 布置形式：单层布置 转子结构：1个复速级+8个压力级叶轮 主汽门进/出口通径：125×2 mm 抽汽口通径：80 mm 排汽口通径：850 mm 汽轮机转子重（t）：1.1 最大起吊件重（检修）：3.5 t 运行层标高：0 m 汽机中心距运行层高度：1050mm
汽轮机盘车装置：手动盘车 汽轮机与减速箱联接形式：平面齿式联轴器减速箱与发电机联接形式：刚性联轴器 1.3调节保安系统技术数据 调节方式：全液压 调节汽阀数量：5个 转速不等率：5％ 迟缓率：≤0.5％ 同步器在空负荷时转速变化范围％：-4～+6 危急遮断器动作转速r/min：6104～6216 转子轴向位移许可值：0.7 mm 主油泵进口油压：0.1 Mpa 主油泵出口油压：0.7 Mpa 脉冲油压：0.4 Mpa 1.4辅机技术数据 1.4.1冷凝器 数量：1台 式样：双流程表面式 冷却水温度：正常27℃最高33℃ 冷却面积：280㎡ 无水重量：6.1t 1.4.2油系统
底盘油箱：1个 容量：2000 L 无油重量：3.348 t 冷油器数量：1台 冷却水侧面积：20㎡ 冷却水量：57.4t/h 无油无水重量：402 kg 主油泵：钻孔离心式 电动油泵：1个 手摇油泵：1个 二产品执行标准 JB/T7025-1993 25MW以下转子体和主轴锻件技术条件 JB/T7028-1993 25MW以下汽轮机轮盘及叶轮锻件技术条件JB/T9628-1993 汽轮机叶片磁粉探伤方法 JB/T9629-1999 汽轮机承压件、水压实验技术条件 JB/T9631-1999 汽轮机铸铁件技术条件 JB/T9637-1999 汽轮机总装技术条件 JB/T9638-1999 汽轮机用联轴器等重要锻件技术条件 JB/T2901-1992 汽轮机防锈技术条件 JB/T4058-1999 汽轮机清洁度 三供应项目清单
一起发电机跳闸导致汽轮机超速事故的分析
工人员，其文化素质、业务水平、安全意识、接受和履行安全管理责任的能力以及需求层次、队伍的稳定性等都不相同。其中农电人员和社会化用工人员的整体素质和能力相对较低，需求也主要表现在“经济收入”上，特别是社会化用工人员的流动性较大，管理难度较大。因此，在确定安全责任标准时，在力求具体、明确的原则下，对农村电工、社会化用工人员尤其要做到内容细化、直白。同时，应针对他们的不同需求制定不同的控制与激励措施，并加大控制力度。 4.2 必须因“环境”而异 企业发展状况的差异，在很大程度上会影响安全管理工作的成效。因此，在安全发展状况相对较差的企业里，必须重点配套做好2个方面的工作。4.2.1 加强企业安全文化建设 安全文化强调“以人为本”，加强安全文化建设可以开发和利用员工的价值、道德、信念、情感等精神力量，激发他们搞好安全生产的积极性和创造性，从而保证安全责任的落实和安全目标的实现。 要在观念层文化建设中重点宣传电力生产安全在国民经济发展和社会稳定中的重要地位，宣传安全生产与电网经营企业发展和员工切身利益的密切相关性，促使员工拥有强烈的安全意识，加强自我控制；要在制度层文化建设中重点建立规范的规章制度、行为规范和组织体系，使之成为员工日常安全工作行为的约束；在物质层文化建设中重点规范生产经营场所的安全标志、安全设施、安全工器具等。4.2.2 加强员工安全培训 鉴于企业生产经营设备、设施等物的安全状态尚未达到本质安全的程度，坚持安全培训以减少和控制人的不安全行为就显得尤为重要。培训应该包括安全知识和安全技能两个方面。安全知识包括对安全生产规章制度的掌握，安全生产活动中存在的各类危险因素和危险源的辨识、分析、预防和控制的知识；安全技能应包括安全操作的技巧、规范，紧急状态的应变能力、事故状态的急救、自救和处理能力等。(续完) (收稿日期：2007-06-21) 电力安全技术第9卷（2007年第11期） 孟 杰 （华能上安电厂，河北 石家庄 0503 0） 某厂4号机组容量为300 MW，汽轮机、锅炉、发电机均为东方集团的产品。汽轮机型式为亚临界一次中间再热双缸双排汽凝汽式。共设有8级抽汽系统，高压段1级，中压段3级，低压段4级。该机组于2006年9月通过168 h 试运行，但未进行甩负荷试验。 该厂是一个自备电厂，机组所发电量除去少量上网外，大部分供给本集团电解铝使用。由于历史原因，该厂还拥有一个较为复杂的电气系统，具有110 kV 与220 kV 2个电压等级的升压站，依靠联络变连接在一起。1号和2号老机组的出口在110 kV 母线上，4号新机组的出口在220 kV 母线上。2006-10-29，4号机组发生了一起因发电机跳闸导致的汽轮机超速事故。1 事故过程 2006-10-29T23:33:03，4号机组在运行中突然跳闸。跳闸前机组负荷为200 MW。查发电机跳闸首出为外部保护动作；汽轮机跳闸首出为发电机跳闸；锅炉跳闸首出为汽轮机跳闸且负荷>30 %。汽轮机跳闸后，转子转速持续飞升，于23:33:50转速达到最大值3 592 r/min，然后转速下降，正常惰走。 根据事故追忆系统记录以及参数趋势曲线图可以知道，从机组跳闸转速上升，至转速回落到3 000 r/min，其间的时间大约为95 s，最高的飞升转速为3 592 r/min。2 发电机跳闸原因分析 因为电厂的用户主要是铝厂，为防止对电网系统的冲击过大，设置有如下的跳闸逻辑：铝厂跳闸联跳1，2号发电机或铝厂跳闸联跳4号发电机，以期在铝厂跳闸后甩掉一部分发电负荷，使上网负荷不至于突增太多，减小对电网系统的冲击，这一功能是用2套保护压板来实现的。 由于铝厂没有备用的开关节点，且考虑到2个一起发电机跳闸导致汽轮机超速事故的分析
汽轮发电机组的原理及相关计算
我单位用0.8MPa的蒸汽40T/H,就此情况,我应该选用多少吨的锅炉(考虑采用循环流化床锅炉),如果可以的话,还要考虑发电,请问,锅炉的蒸发量和汽轮机的发点量有什么关系. 可考虑用75t/h的循环流化床锅炉，蒸汽参数为温度450度、压力为3.8mpa，现在由于煤价上涨，发电亏损太厉害，当然如果自己用就另当别论了，建议采用抽凝机组一台6000KW/H，6000KW/H 的机组大约满负荷需用30t/h蒸汽（纯凝），如果带抽汽最多能进77t/h蒸汽，也就是说最大供汽量就是47t/h，供汽参数为温度298度、压力为0.8mpa，抽凝机组最大的好处就是能够随负荷的变化进行调节。锅炉蒸发量与气轮机发电量的关系，纯凝机组为1000KW/H 用汽约5t/h，抽凝机组视抽汽量的多少，不会变化太大，如果不考虑发电，就需要上减温减压设备，降低锅炉蒸汽参数。 300MW汽轮机运行1小时需要多少蒸汽? 需要16.7MPa（170公斤力）的主蒸汽额定压力，每小时主蒸汽流量为908t，这个要看你的机组带的负荷了负荷高蒸汽量就大但是也跟你的机组的调门状态有关顺序阀控制蒸汽量比单阀控制需要的蒸汽量小具体的去集控室DCS操作员站上看吧我们200MW 的机组带140MW的负荷单阀蒸汽量好象是400T/H 切换成顺序阀后蒸汽量380T/H。 应该是204吨。 通常，MW指的是电工率，要想大概计算也可以：锅炉吨位×每吨蒸汽焓×汽轮机效率×发电机效率：锅炉吨位×0.7×0.42＝电功率
MW，比如204×0.7×0.42＝60MW。这里的0.7是1t/h基本等同于0.7MW，（习惯会认为是0.7MW，但也要看蒸汽的参数，蒸汽的压力和过热度不同，焓值也不同，即蒸汽焓随蒸汽参数的不同是不同的，会有点出入）0.42是考虑汽轮机效率、发电机效率的系数（也决定于汽轮机那边的系统，0.42是取一个大概值。可以查汽轮机岗位那边的设计书）. 锅炉产生的蒸汽是吨位计，但汽轮机发电是以热量计，其实按上面是可以转换的。算出锅炉运行参数时每吨蒸汽含的热量，系统的效率，就可以得出MW。习惯上，电厂的装机容量都以MW，而不大习惯说锅炉是多少吨。至于 60MW的发电机配置多大的锅炉，不一定是上204吨，会有个富余量。当然还得是在锅炉设计上有的系列，一般都不上非标的。
防止汽轮机超速事故的技术措施
编号：AQ-JS-08879 ( 安全技术) 单位：_____________________ 审批：_____________________ 日期：_____________________ WORD文档/ A4打印/ 可编辑 防止汽轮机超速事故的技术措 施 Technical measures to prevent overspeed accident of steam turbine
防止汽轮机超速事故的技术措施 使用备注：技术安全主要是通过对技术和安全本质性的再认识以提高对技术和安全的理解，进而形成更加科学的技术安全观，并在新技术安全观指引下改进安全技术和安全措施，最终达到提高安全性的目的。 防止汽轮机组超速事故预案 一总则 汽轮机超速事故是汽轮机事故中最为危险的事故之一。汽轮机 一旦发生严重超速，轻则由于离心力过大造成转动部件的损坏；严 重时造成大轴断裂、推力支承轴承碎裂，叶片断裂，汽轮机动静部 分严重摩擦，有时还会因为油压的升高，造成机组油系统着火，引 发机组报废性事故。因此我们必须从管理上、技术上、运行上全面 杜绝汽轮机严重超速事故的发生，特制定此汽轮机防止严重超速的 事故预案。 二引起汽轮机超速的原因 1、自动主汽门、调速汽门、旋转隔板、抽汽逆止门卡涩或关闭 不严密； 2、调节系统迟缓率过大；
3、调节系统速度变动率过大，同步器上限过高； 4、汽轮机超负荷运行造成油动机过开卡涩； 5、抽汽供热电动门关闭不严密； 6、汽轮机油中含有机械杂质、水或油质乳化，造成调速系统动作失常。 三防止超速的技术要求 1、在额定蒸汽参数下，调节系统应能维持汽轮机在额定转速下稳定运行，甩负荷后能将机组转速控制在危急保安器动作转速以下； 2、各种超速保护均应正常投入运行，超速保护不能可靠动作时，禁止机组起动和运行； 3、机组重要运行监视表计，尤其是转速表，显示不正确或失效，严禁机组起动。运行中的机组，在无任何有效监视手段的情况下，必须停止运行； 4、加强汽轮机油质监督，在油质及清洁度不合格的情况下，严禁机组起动； 5、机组大修后必须按规程要求进行汽轮机调节系统的静止试验
对汽轮机超速的原因分析及安全防止措施示范文本
对汽轮机超速的原因分析及安全防止措施示范文本 In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of Each Link To Achieve Risk Control And Planning 某某管理中心 XX年XX月
对汽轮机超速的原因分析及安全防止措 施示范文本 使用指引：此解决方案资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。 一、汽轮机超速的主要原因 汽轮机超速事故是由于汽轮机在调速和保护系统故障 及本身的缺陷造成的，但往往和运行操作维护有着直接的 关系，按不同的事故起因和故障环节，分析讨论。 1. 调速系统有缺陷： 汽轮机调速系统任务，不但要保证汽轮机在额定转速 下正常运行，而且还保证在汽轮机甩负荷以后转速升高不 超过规定的允许值，所以调速系统是防止汽轮机超速的第 一措施。如果在汽轮机甩掉负荷以后不能保持空载运行， 就可能引起超速。汽轮机甩负荷后，转速飞升过高的原因
有以下几个方面。 （1）调速汽门不能关闭或漏汽量大。 （2）抽汽逆止门不严或拒绝动作。 （3）调速系统迟缓率过大或调节部件卡涩。 （4）运行方式不合理或调整不当。 （5）调速系统不等率过大。 （6）调速系统动态特性不当。 （7）调速系统整定不当，如同步器调整范围、配汽机构膨胀间隙不符合要求等。 2. 汽轮机超速保护系统故障： （1）危急保安器不动作或动作转速过高 危急保安器的动作转速一般规定在高于额定转速的10-12%,这是保护汽轮机使其转速不臻过分升高的主要保护设备，另外不同的机组还没有规定动作转速稍高于危急保安器的附加保护或电超速装置。如果在汽轮机转速升高时，
防止汽轮机超速事故技术措施(正式)
编订：__________________ 单位：__________________ 时间：__________________ 防止汽轮机超速事故技术 措施(正式) Deploy The Objectives, Requirements And Methods To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level. Word格式 / 完整 / 可编辑
文件编号：KG-AO-7421-26 防止汽轮机超速事故技术措施(正 式) 使用备注：本文档可用在日常工作场景，通过对目的、要求、方式、方法、进度等进行具体、周密的部署，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。下载后就可自由编辑。 1、概述 玖龙纸业热电厂汽轮机为哈尔滨汽机厂生产的60MW、单缸、单轴、单抽、冲动凝汽式汽轮机，其型号为C50-8.83/0.98，主蒸汽压力为8.83MPa，抽汽压力为0.981MPa。 机组控制采用透平油纯电调控制系统，简称DEH，硬件采用ABB公司的Symphony系统。DEH技术指标如下： 转速控制：0-3500rpm 精度：±1rpm 负荷控制：0-100% 精度：±0.5% 转速不等率：3-6%连续可调 系统迟缓率：<0.1% 机组甩全负荷时，维持空负荷稳定运行，转速超
调量≤7% 系统响应时间：<50ms 2、对调节保安系统的一般要求 2.1调节系统静态特性试验符合设计要求，系统速度变动率不大于5％，迟缓率应小于0.2％。 2.2 在正常参数下调节系统应能维持汽轮机在额定转速下运行。 2.3在额定参数情况下，机组甩去额定电负荷后，调节系统应能将机组转速维持在危急保安器动作转速以下。 2.4自动主汽门，高低压调节汽门应能迅速关闭严密，无卡涩，活动试验性能良好，手动危急遮断器或ETS，主、调门迅速关闭，从开始动作到汽门全关的时间不大于0.5S（汽门≤0.25s）。 2.5 机组的超速保护控制（OPC）功能符合设计要求，并正常投入。 2.6 危急遮断器动作后，各抽汽逆止门及热网逆
防止汽轮机超速的防范措施
编号：AQ-JS-06253 ( 安全技术) 单位：_____________________ 审批：_____________________ 日期：_____________________ WORD文档/ A4打印/ 可编辑 防止汽轮机超速的防范措施 Preventive measures against overspeed of steam turbine
防止汽轮机超速的防范措施 使用备注：技术安全主要是通过对技术和安全本质性的再认识以提高对技术和安全的理解，进而形成更加科 学的技术安全观，并在新技术安全观指引下改进安全技术和安全措施，最终达到提高安全性的目的。 一、机组停运时的防范措施 1、汽轮发电机组启停是电厂的重大操作，任何时间组织启、停机组操作时，各级管理人员（各专业工程师、发电维护部长及助理、安健环专工、生产副总经理、总经理等）必须到现场进行双监护，确保操作安全。 2、任何时候，必须清楚汽轮发电机组、锅炉等主辅设备所处的运行、热备用、冷备用，还是检修状态，对汽轮发电机组、锅炉电气主辅设备在各状态间转换时，必须具备安全运行的基本条件。 汽轮发电机组、锅炉电气主辅设备从热备用转冷备用后，才能进行保护装置的退停操作。 汽轮发电机组、锅炉电气主辅设备从冷备用转热备用前，必须保证保护装置都已正常投入运行。 3、汽轮机组在打闸停机前，必须试运交直流润滑油泵，确认完
好，润滑油系统联锁投入。 4、任何汽轮机组启停过程中，禁止从事与机组启停无关的其它操作。 5、停机前，应检查汽轮机的抽汽电动阀、抽汽逆止阀、供汽隔离阀。 6、汽轮机组，打闸前只启动交流润滑油泵，无特殊情况不得启动高压油泵。打闸后，应检查转速下降，并注意各转速显示一致。 7、停机后，检查有功功率是否到零，千瓦时表停转或逆转以后，再将发电机与系统解列，或采用逆功率保护动作解列；严禁带负荷解列。 8、在组织汽轮机停机操作时，除了按远方停机按钮，还必须到现场手动按就地危急保安器紧急停机按钮。 9、手动按紧急停机按钮后，必须检查复位油压、安全油压、启动油压到零，如有油压，手动关紧自动主汽门，禁止断开汽机保护直流电源。 10、汽机打闸后将DDV阀指令设置为负值，确保高压调节阀关
汽轮机超速试验方案
汽轮机超速试验方案 一、试验目的： 汽轮机是在高温、高压下高速运转的机械，其旋转部件承受巨大的离心力，该离心力是与转速的平方成正比的，因此随着转速的升高，其离心力将快速上升。汽轮机的转子一般是根据额定转速的115～120%来设计的，一旦转速超过其强度极限，将造成叶片断裂、动静碰摩、甚至断轴等严重事故。而对于现在处于电厂主导地位的超临界机组，由于其蒸汽参数高、流量大，机组甩负荷后转子动态飞升转速很高。所以，汽轮机超速保护系统是超临界汽轮机保护系统中最重要的方面之一。为了防止汽轮机发生超速事故，超临界机组都配备有超速保护系统，为了保证超速保护装置的可靠性需定期进行超速试验。 二、试验条件： 1、试验必须由当值值长主持，在发电部总经理指导下进行。 2、试验必须在高中压主汽阀、调阀严密性试验、集控室手动“紧急停机按钮” 试验、就地手动脱扣试验和注油试验进行完毕且合格后进行。 3、机组冷态启动过程中的超速试验应在机组带25—30％额定负荷下至少运行 ３～４小时，以满足制造厂对转子温度要求的规定后方可进行。 4、试验前应配备足够的试验人员、试验仪表及工具含通讯工具。 5、试验过程中，就地手动跳闸手柄必须有专人负责，前箱处转速表指示正确。 6、主汽压力不得高于6Mpa，主汽温度350-400℃。高低旁路同时开启，中压缸 进汽压力0.1-0.2 Mpa，温度不低于300-350℃。 7、试验时，应严密监视机组转速、振动、轴向位移、轴承金属温度、低压缸排 汽温度等参数变化。 8、试验前应投入有关记录仪及打印机，连续打印机组转速、振动、低压缸排汽温度等参数。 9、试验时间应控制在30min内。
