三相电路的电压和电流测量

实验4三相电路电压、电流及功率的测量(精)

实验四三相电路电压、电流的测量 一．实验目的 1、练习三相负载的星形联接和三角形联接； 2、了解三相电路线电压与相电压，线电流与相电流之间的关系； 3、了解三相四线制供电系统中，中线的作用； 4、观察线路故障时的情况； 5、学会用功率表测量三相电路功率的方法。 二．原理说明 1.三相电压、电流的测量 电源用三相四线制向负载供电，三相负载可接成星形（又称‘Y’形）或三角形 （又称‘Δ’形）。 当三相对称负载作‘Y’形联接时，线电压ＵＬ是相电压UP的倍，线电流ＩＬ等于相电流ＩＰ，即：UL=3UP, IL=IP，流过中线的电流ＩN＝０；作‘Δ’形联接时，线电压UL等于相电压UP，线电流IL是相电流IP的3倍，即：IL=IP, UL=UP 不对称三相负载作‘Y’联接时，必须采用‘YO’接法，中线必须牢固联接，以保证三相不对称负载的每相电压等于电源的相电压（三相对称电压）。若中线断开，会导致三相负载电压的不对称，致使负载轻的那一相的相电压过高，使负载遭受损坏，负载重的一相相电压又过低，使负载不能正常工作；对于不对称负载作‘Δ’ 联接时，IL≠3Ip，但只要电源的线电压UL对称，加在三相负载上的电压仍是对称的，对各相负载工作没有影响。 本实验中，用三相调压器调压输出作为三相交流电源，用三组白炽灯作为三相负载，线电流、相电流、中线电流用电流插头和插座测量。 2．三相功率的测量 （1）三相四线制供电，负载星形联接（即Y0接法） 对于三相不对称负载，用三个单相功率表测量，测量电路如图4-1所示，三个单相功率表的读数为W1、W2、W3，则三相功率P＝W1＋W2＋W3， 这种测量方法称为三瓦特表法；对于三相 对称负载，用一个单相功率表测量即可，若功率表的读数为W ，则三相功率P＝3W，称为一瓦特表法。 （2）三相三线制供电 三相三线制供电系统中，不论三相负载是否对称，也不论负载是‘Ｙ’接还是‘Δ’接，

初中九年级(初三)物理 第一章电流、电压和功率的测量

第一章 电流、电压和功率的测量 1.1 电流的测量 1.1.1 电流表直接测量法 一、直流电流表 １、动圈式磁电系测量机构（“表头”）的工作原理——图1-1-1 “动圈”（即可以转动的线圈）由弹性支承悬挂在永久磁铁产生的磁场中，当 动圈中流过电流i 时，动圈在磁场中受到的电磁力矩为： Ci bNLBi bF M c === 动圈转动时受到弹性支承作用的弹性力矩为： θk M k = 动圈转动时受到与转动角速度成正比的阻尼力矩 dt d D M d θ = c M 驱使动圈转动，而d M 、k M 则阻止线圈转动，因此根据转动定律有： 2 2dt d J M M M d k c θ =-- 将c M 、d M 、k M 代入上式得到动圈式磁电系测量机构的动态方程： Ci k dt d d dt d J =++θθθ22 若信号电流为直流I ，在达到稳定之后，上式左边前两项均为零，于是得到动圈式磁电系测量机构的静态方程： 0CI S I k θ= = 式中S 0=C/k 称为动圈测量机构的静态灵敏度 ２、以动圈式磁电系测量机构为“表头”的非电量测量仪表――图0-2(a) 图0-2(a)中传感器的灵敏度（输出电量与输入非电量之比）为S 1,测量电路把 传感器输出的电量转换成直流电流，其灵敏度（输出直流电流与输入电量之比）为S 2,则表头指针偏转角θ与被测非电量x 成线性正比关系。 S x θ=? 式中 012S S S S =为图0-2(a)所示非电量x 的电测仪表的总灵敏度。 ２、多量程电流表原理――图１－１—３(b) 单量程交流电流表配接分流电阻即构成多量程交流电流表 若电流表有三挡量程：1I 、2I 、3I ，则量程分流电阻1R 、2R 、3R 满足如下关系式：

在三相电路电压电流关系

在三相电路中，三相电源及三相负载都有两种连接方式：星形连接和三角形连接。 8.2.1 星形连接 在图8.3所示的三相电路中，三相电压源及三相负载都是星形连接的。各相电压源的负极性端连接在一起，称为三根电源的中点或零点，用N 表示。各相电压源的正极性端A 、B 、C 引出，以便与负载相连。这就是星形连接方式，或称Y 形连接方式。三相负载Z A 、Z B 、Z C 也是星形连接的。各相负载的一端连接在一起，称为负载的中点或零点，用N ’表示。各相负载的另一端A ’、B ’、C ’引出后与电源连接。电源与负载相应各相的连接线AA ’、BB ’、CC ’称为端线。电源中点与负载中点的连线NN ’称为中线或零线。具有三根端线及一根中线的三相电路称为三相四线制电路；如果只接三根端线而不接中线，则称为三相三线制电路。 N -+-B I C I A E B E C E B - --+ + -+’ C ’ AN V BN V 图8.3 电源与负载均为星形连接的三相电路 在三相电路中，电源或负载各相的电压称为相电压。例如AN V g 、BN V g 、CN V g 为电源相电压，'' A N V g 、'' B N V g 、''C N V g 为负载相电压。端线之间的电压称为线电压。例如AB V g 、BC V g 、CA V g 是电源的线电压，'' A B V g 、'' B C V g 、''C A V g 是负载的线电压。流过电源或负载各相的电流称为相电流。流过各端线的电流称为线电流，流过中线的电流称为中线电流。 当电源或负载为星形连接时，线电压等于两个相应的相电压之差，例如在电源侧，各线电压为

测量电功率实验的目的和原理

?测量电功率实验的目的和原理： 1. 实验目的： 1）测定小灯泡额定电压下的电功率； 2）测定小灯泡略高于额定电压下的电功率； 3）测定小灯泡略低于额定电压下的电功率。 2. 实验原理：P=UI 应测量的物理量：小灯泡两端的电压U，和通过的电流I。 3. 实验方法：伏安法 ?伏安法测小灯泡的电功率：

?伏安法测电阻与测功率的异同点： ?补充： (1)伏安法测功率。滑动变阻器的作用是保护电路和控制灯泡两端电压。多次测量的目的是为了测量不同电压下小灯泡的实际功率，不 是为了多次测量求平均值。所以设计的表格中没有“平均功率”这一栏。 (2)伏安法测定值电阻时，滑动变阻器的作用是保护电路和改变电路中的电流和电阻两端电压，因电阻阻值不变，这是为了多测几组对 应的电压、电流值，多测几次电阻值，用多次测量求平均值来减小误差。 (3)伏安法测小灯泡电阻时，由于灯丝电阻大小与温度有关。在不同的工作状态下，小灯泡温度不同。灯丝电阻也不同。因此测灯丝电 阻时滑动变阻器的作用是为了保护电路和改变电路中的电流，不是为了多次测量求平均值。 ?“伏安法测功率”中常见故障及排除: “伏安法测功率”是电学中的重要实验。同学们在实验过程中，容易出现一些实验故障，对出现的实验故障又束手无策，因此，能够找出实验故障是做好实验的“法宝”。下面就同学们在实验中易出现的故障从以下几方面进行分析。 1．器材选择不当导致故障 故障一：电流表、电压表指针偏转的角度小。 [分析原因]①电压表、电流表量程选择过大；②电源电压不高。 [排除方法]选择小量程，如果故障还存在，只有调高电源电压。实验中若电表指针偏转的角度太小，估读电流或电压时由于视觉造成的误差将增大。为了减小实验误差，选择量程时既不能使电表指针超过最大刻度，又要考虑到每次测量时应该使电表指针偏过刻度盘的中线。 2．器材连接过程中存在故障 故障二：电压表、电流表指针反向偏转。 [分析原因]两表的“+”“-”接线柱接反了，当电流从“一”接线柱流入时，指针反向偏转，甚至出现指针打弯、损坏电表的情况。 [排除方法]将两电表的“+”“-”接线柱对调。

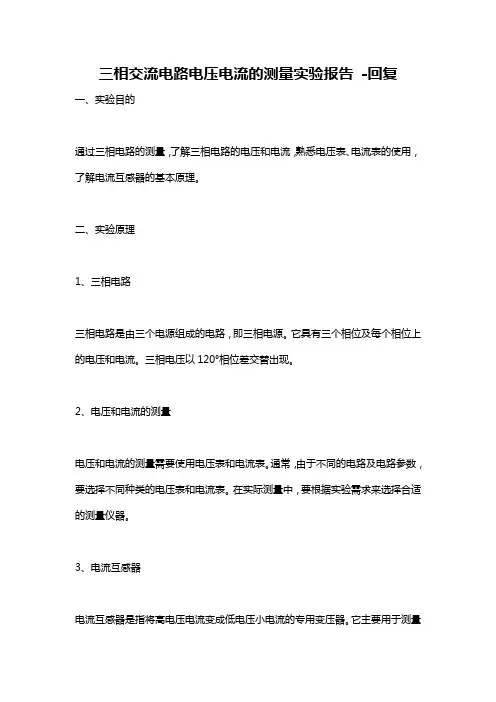

三相交流电路电压及电流的测量

三相交流电路电压及电流的测量 一、实验目的 1、掌握三相负载作星形联接、三角形联接的方法，验证这两种接法下线、相电压，线、相电流之间的关系。 2、充分理解三相四线供电系统中中线的作用。 二、原理说明 1、三相负载可接成星形（又称“Y”接）三角形（又称“?”接）当三相对称负载做Y 形联接时，线电压U 1是相电压U P 的3倍，线电流I 1 ，等于相电流I P ，即U 1 =3U P， I 1=I P 当采用三相四线制接法时，流过中线的电流I O =0，所以可以省去中线。 当对称三相负载作?形联接时，有 I 1 =3I P，U1=U P 2、不对称三相负载做U联接时，必须采用三相四线制接法，即Y O 接法。而且中线必须 牢固联接，以保证三相不对称负载的每相电压维持对称不变。 倘若中线开断，会导致三相负载电压的不对称，致使负载的那一相的相电压过高，使负载遭受损坏：负载重的一相相电压又过低，使负载不能正常工作。尤其是对于三相照明负载， 无条件地一律采用Y O 接法。 3、对于不对称负载作?接时，I1≠3I P，但只要电源的线电压U1对称，加在三相负 序号名称型号与规格数量备注 1 三相交流电源3?0～220V 1 主控屏 2 三相自耦调压器 1 主控屏 3 交流电压表 1 DG07 4 交流电流表 1 DG08 5 三相灯组负载15W/220V 白炽灯9 DG02 6 专用测试导线若干 1、三相负载星形联接（三相四线制供电）即三相灯组负载经三相自耦调压器接通三相对称电源，并将三相调压器的旋柄置于三相电压输出为OV的位置，经知道教师检查后，方可合上三相电源开关，然后调节调压器的输出，使输出的三相线嗲那为220V，按数据表格所列各项要求分别测量三相负载的线电压、相电压、线电流（相电流）、中线电流、电流与负载中点间的电压，记录之，并观察各相灯组亮暗的变化程度，特别要注意观察中线的作用。

电流、电压、功率的关系及公式

电流=电压/电阻 功率=电压*电流*时间 电流I，电压V，电阻R，功率W，频率F W=I的平方乘以R V=IR 电流I，电压V，电阻R，功率W，频率F W=I的平方乘以R V=IR W=V的平方除以R 电压V（伏特），电阻R（欧姆），电流强度I（安培），功率N（瓦特）之间的关系是： V=IR，N=IV =I*I*R, 或也可变形为:I=V/R,I=N/V等等.但是必须注意,以上均是在直流(更准确的说,是直流稳态)电路情况下推导出来的!其它情况不适用.如交流电路,那要对其作补充和修正求电压、电阻、电流与功率的换算关系 电流=I，电压=U，电阻=R，功率=P U=IR,I=U/R,R=U/I, P=UI,I=P/U,U=P/I P=U2/R,R=U2/P 就记得这一些了，不知还有没有 还有P=I2R P=IU R=U/I 最好用这两个；如电动机电能转化为热能和机械能。电流 符号: I 符号名称: 安培（安） 单位: A 公式: 电流=电压/电阻 I＝U/R 单位换算: 1MA（兆安）=1000kA（千安）=1000000A（安） 1A（安）=1000mA（毫安）=1000000μA（微安）单相电阻类电功率的计算公式= 电压U*电流I

单相电机类电功率的计算公式= 电压U*电流I*功率因数COSΦ 三相电阻类电功率的计算公式= *线电压U*线电流I （星形接法） = 3*相电压U*相电流I（角形接法） 三相电机类电功率的计算公式= *线电压U*线电流I*功率因数COSΦ（星形电流=I，电压=U，电阻=R，功率=P U=IR,I=U/R,R=U/I, P=UI,I=P/U,U=P/I P=U2/R,R=U2/P 就记得这一些了，不知还有没有 还有P=I2R ⑴串联电路 P（电功率）U（电压）I（电流）W（电功）R（电阻）T（时间） 电流处处相等 I1=I2=I 总电压等于各用电器两端电压之和 U=U1+U2 总电阻等于各电阻之和 R=R1+R2 U1：U2=R1：R2 总电功等于各电功之和 W=W1+W2 W1：W2=R1：R2=U1：U2 P1：P2=R1：R2=U1：U2 总功率等于各功率之和 P=P1+P2 ⑵并联电路 总电流等于各处电流之和 I=I1+I2 各处电压相等 U1=U1=U 总电阻等于各电阻之积除以各电阻之和R=R1R2÷（R1+R2） 总电功等于各电功之和 W=W1+W2 I1：I2=R2：R1 W1：W2=I1：I2=R2：R1 P1：P2=R2：R1=I1：I2 总功率等于各功率之和 P=P1+P2

电工-02 电压和功率测量

实验-02 电压和功率测量：电压丢哪儿了？ 一、实验目的: 1.功率表的使用:如何用功率表测量二端器件的有功功率？ 2.进一步熟悉调压器、指针电压表、电流表 3.掌握功率测量方法，用功率表测量或测量电压、电流计算出功率 4学习、掌握仪表符号代表的意义.0.5级表的误差为0.5% 5.特别提醒.注意自耦调压器、功率表的接法，电压表内阻的影响…… 二、实验设备: 自耦调压器、指针电压表、电流表、功率表、40W灯泡 三、实验线路和原理 1、按图接好线路，电压调至V=250V(以电压表测试为准)， 2、先用指针表150V档测U1,U2记录测量结果入表 3、重复上述实验过程，这次改用数字万用表测量电压，数据计入表中。 四、实验内容小结 1.指针电压表精度为1级，内阻R0=5000Ω（150V），300V档R0=20000（Ω） 2.指针表150V档测量灯泡电压时有什么现象？用数据解释“电压丢哪儿了”？ 与电压表并联的灯泡亮度明显小于另一灯泡，被测灯泡的电压小于125V;U1+U2<250; 按照串联分压理论，两个相同的灯泡，各自应分得125V电压，按照上节课所测40W白炽灯的伏安特性曲线可得，125V时电阻为900Ω，而电压表的内阻为5000Ω，根据并联电阻求法可得=762Ω，并联后与40W灯泡分压可得：U1=

3.数字万用表、指针电压表哪个精度更高？不用万用表怎么测准灯泡上的电压？ 万能电压表的精度更高，因为万能电压表的电阻相对于白炽灯来说很大，根据并联电阻求法可知，当一电阻相对于另一电阻很大时则并联电阻和小电阻阻值差不多，对分压影响不打。而指针电压表电阻相当于白炽灯不是特别大，则电阻偏小，分压也会变小。故不如万能电压表精确。 用一个已知阻值的大电阻（远远大于待测电阻）与灵敏电流计串联后再与待测电阻并联，所测电压即为电阻阻值与灵敏电流计电流示数乘积。

电信号测量(功率电压电流)

产品特征 显示被测量的变化趋势、读数方便采用夹持式安装方式 技术参数 99T1-A 、V 外型及安装尺寸 96C-A 、V ，96T -A 、V 和96L-Hz 外型及安装尺寸 单位： mm

72L-COS φ外型及安装尺寸 96L-W 、var 外型及安装尺寸 96L-COS φ外型及安装尺寸 72C-A 、V ，72T -A 、V 和72L-Hz 外型及安装尺寸 72L-W 、var 外型及安装尺寸

99T1-A 、V 接线图 接线图 96C-A 、V ，72C-A 、V 接线图

注：带‘*’ 标记的端子为电流进线端96T -A 、V ，72T -A 、V 接线图 96L-Hz ，72L-Hz 接线图 72L-W 、var 接线图

96L-W 、var 接线图 96L-COS Φ接线图 注：带* 标记的端子为电流进线端 注：带*标记的端子为电流进线端

量程参数表(详细信息请参阅固定式直接作用模拟指示电测量仪表附表汇总） 选型指南 备注 1：表内72T -A 和96T -A 交流电流表的所有规格均为2倍电流的过载型 2：交流电流表中，99型的直接接入电流范围为0.5A ～20A ，72型与96型的直接接入电流范围为 1A ～5A 和10A ～100A 3：表中交流电流表0.5A ～20A 用于99T1-A 型， 准确度等级为2.5级，交流电压表99T1-V 型准确 度等级为2.5级 （72型和96型电压表为1.5级）订货示例： 如客户需要99型指针板表，输入方式为交流，类型为电流表，则相对应的订货编码为：99T1A*

三相电路的电压与电流实验(精)

三相电路的电压与电流 1. 实验目的 （1）验证三相对称负载星形联结和三角形联结时，其线电压与相电压、线电流与相电流之间的关系。 （2）观察三相对称和不对称负载星形联结时中线的作用。 （3）观察三相不对称负载三角形联结时，其线电流与相电流之间的关系。 2. 实验预习要求 （1）复习有关三相交流电源特征的内容。 （2）完成下列预习题： ①画出三相对称负载星形联结和三角形联结时，其线电压与相电压、线电流与相电流的相量图。 ②计算图中电路各元件上的电压和流经各元件的电流。 3. 实验参考电路 图1 三相负载星形联结电路 图2 三相负载三角形联结电路

4. 实验内容和步骤 （1）按图1所示的电路接线，并接通电源。用万用表的交流电压档测量三相对称负载（开关S1断开）无中线（开关S2断开）时负载的中点N'与电源的中点N 之间的电压，以此来判断负载是否对称，若存在较严重的不对称时（UNN 10V），则用调换部分负载（白炽灯） ' 的方法，尽量设法使该三相负载对称。 （2）测量三相对称负载（开关S1断开）有中线（开关S2闭合）时，各线电压、相电压、中点电压、相电流和中线电流的值，并记入表1中。 （3）测量三相对称负载（开关S1断开）无中线（开关S2断开）时，上述各电压、电流值，并记入表1中。 （4）测量三相不对称负载（开关S1闭合）有中线（开关S2闭合）时，各线电压、相电压、中点电压、相电流和中线电流的值，并记入表1中。 （5）测量三相不对称负载（开关S1闭合）无中线（开关S2断开）时，上述各电压、电流值，并记入表1中。 （6）按图2所示的电路接线，并接通电源。 （7）测量三相对称负载（开关S断开）时的线电压、线电流和相电流，并记入表2中。（8）测量三相不对称负载（开关S闭合）时的线电压、线电流和相电流，并记入表2中。 表2 三相负载三角形联结实验测试记录表

功率表测功率

功率表如何测功率 F0403014 眭博聪 5040309405 摘要：分析功率表的结构，工作原理及其应用 关键字：功率，功率因素cosφ 前言：在学到三相电路功率测量时，用到了一个新的测量仪表——功率表。但是对于其工作原理，它是怎么可以直接显示功率的大小，为什么要这样接线不甚了解，也为此查阅了些资料。本文介绍了功率表的结构，工作原理等情况。 正文： 功率表是测量直流，交流电路中功率的机械式指示电表。直流电路和交流电路中的功率分别为P=UI。 直流电路和交流电路中的功率分別为P=UI和P=UIcosφ﹐U，I 为负载电压和电流，φ为电流相量与相量间夹角﹐cosφ为功率因数。虽然各系电表的测量机构都有可能构成测量功率的电表﹐但最适于制成功率表的是电动系电表和铁磁电动系电表的测量机构。 功率表的结构： 由于功率表的种类很多，这里只以单相电动系功率表进行分析。 单相电动系功率表的接线原理见图。 这种电表测量机构的转动力矩M与I1I2cosθ有关﹐I1为静圈电流，I2为动圈电流﹐θ为两 电流相量间夹角。使负载电流I通过静圈﹐即I1=I。将负载电压加于动圈及与动圈串联的大电阻R上﹐则动圈中电流I2=U/R。这样θ=φ﹐而转动力矩M=kI1I2cosφ﹐这反映了功率P的大小。 改变与动圈串联的电阻值﹐可改变电压量程﹐将静圈的两线圈由串联改为并联﹐可扩大电流量程。功率表的表盘一般按额定电压与额定电流相乘﹐并使功率因数cosφ＝1來标值。如电压量程为300V﹑电流量程为5A的功率表﹐表盘的满刻度值为300×5×1＝1500W。也有制成功率因数为 0.1的低功率因数功率表﹐其满刻度值为300×5×0.1=150W。功率表的量程不能简单地只提功率量程﹐而应同時指明电压﹑电流量程及功率因数数值。 功率表的接线： 功率表的正确接法必须遵守“发电机端”的接线规则。 1)功率表标有“*”号的电流端必须接至电源的一端，而另一端则接至负载端。电流线

三相电路的相序、电压、电流及功率测量(精)

专业：电气工程及自动化 姓名： 实验报告 学号：日期：11月3日地点：东三 -202 课程名称：电路与电子技术实验Ⅰ指导老师：李玉玲成绩： __________________ 实验名称：实验13 三相电路的相序、电压、电流及功率测量实验类型：_______ 同组学生姓名：__ 一、实验目的和要求 1、学会三相电源相序的判定方法。

2、学会三相负载Y形和△形联结的连接方法，掌握这两种接法下，线电压和相电压、线电流和相电流的测量方法。 3、熟悉一瓦表法、二瓦表法测量三相电路的有功和无功功率的原理与接线方法。 4、掌握功率表的接线和使用方法。 二、实验内容和原理 原理： 1、确定三相电源相序的仪器称为相序指示器，它实际上是一个星形连接的不对称负载， 一项中接有电容C，另两相分别接入大小相等的电阻R。 所以把图示负载电路接到对称三相电源上，且认定接电容的一相为U相，那么，其余两 相中相电压较高的一相必是V相，相电压较低的一相是W相。V、W两项电压的相差程度取 决于电容的数值。一般为便于观测，V、W两相用相同的白炽灯代替R。 2、将三相负载各项的一端连接成中线点N，A、B、C分别接至三相电源，即为Y形联结。 这是相电流等于线电流。如果电源为对称三相电源，在负载对称时，线电压有效值是相电压有 效值的倍，相位超前角30度，即。这时各相电流也对称，电源中性点与负 载中性点之间的电压为零。即使用中性线将两中性点连接起来，中性线电流也等于零。如果负载不对称，即中性线就有电流流过，这时如将中性线断开，三相负载的各相相电压将不再对称。各相灯泡会出现亮暗不一致的现象，这就是中性点位移引起各相电压不等的结果。 3、△接法时，线电压等于相电压，但线电流为两相电流的矢量和，若负载对称，则 。 4、三相电路功率测量 （1）一瓦表法测有功功率

三相交流电路电压电流的分析与测量(含数据处理)(精)

三相交流电路电压、电流的分析与测量 一、实验目的 1．掌握三相负载作星形联接、三角形联接的方法，验证这两种接法时线、相电压及线、相电流之间的关系。 2．充分理解三相四线供电系统中中线的作用。 二、原理说明 1．三相负载可接成星形（又称“Ｙ”接）或三角形(又称"△"接，当三相对称负载作Y 形联接时，线电压Ul 是相电压Up 的倍。线电流Il 等于相电流Ip，即 Ul＝Up Il＝Ip 当采用三相四线制接法时，，流过中线的电流I0＝0，所以可以省去中线。 当对称三相负载作△形联接时，有 I1=Ip, U1=Up 2．不对称三相负载作Y 联接时,必须采用三相四线制接法，即Y0 接法。而且中线必须牢固联接，以保证三相不对称负载的每相电压维持对称不变。 倘若中线断开，会导致三相负载电压的不对称，致使负载轻的那一相的相电压过高，使负载遭受损坏；负载重的一相相电压又过低，使负载不能正常工作。尤其是对于三相照明负载，无条件地一律采用Y0 接法。 3．当不对称负载作△接时，Il≠Ip，但只要电源的线电压Ul 对称，加在三相负载上的电压仍是对称的，对各相负载工作没有影响。 三、实验设备及器件 序号名称型号与规 格 数量备注 1三相交 流电源 3Φ 0～ 220V 1 2三相自 耦调压 器 1 3交流电 压表 1 4交流电 流表 1 5三相灯 组负载 40W/220V 白炽灯 9DGJ-04 6电门插 座 3DGJ-04

四、实验内容 1．三相负载星形联接（三相四线制供电） 按图6-3-3-1 线路组接实验电路。即三相灯组负载经三相自耦调压器接通三相对称电源,将三相调压器的旋柄置于三相电压输出为0V的位置，经指导教师检查后。方可合上三相电源开关，然后调节调压器的输出，使输出的三相线电压为220V，按表6-3-3-1数据表格所列各项要求分别测量三相负载的线电压、相电压、线电流（相电流）、中线电流、电源与负载中点的电压，记录之。并观察各相灯组亮暗的变化程度，特别要注意观察中线的作用。 图6-3-3-1 三相负载星形联接的实验线路 2．负载三角形联接（三相三线制供电） 按图6-3-3-2改接线路，经指导教师检查合格后接通三相电源，调节调压器，使其输出线电压为220V，并按表6-3-3-2数据表格要求进行测试 图6-3-3-2 三相负载三角形联接的实验线路 五、实验报告 1．三相负载根据什么条件作星形或三角形连接？ 答：一般电机功率大于11kw就采用星－三角启动，否则采用三角形直接启动，一般不采用星形接法。 2．试分析三相星形联接不对称负载在无中线情况下，当某相负载开路或短路时会出现什么情况？如果接上中线，情况又如何？ 答：在电源无中线且负载不对称情况下，那相的负载重那相的电压就低，如果接上中线，三相电压趋于平衡。 3．本次实验中为什么要通过三相调压器将380V 的市电线电压降为220V 的线电压使用？ 答：为了实验人的安全和设备的安全。 4．用实验测得的数据验证对称三相电路中的关系。 5．用实验数据和观察到的现象，总结三相四线供电系统中中线的作用。 答：当三相负载不对称时，中线提供各相电流的回路。 6．不对称三角形联接的负载，能否正常工作？实验是否能证明这一点？

单相电路参数测量和功率因数的提高

单相电路参数测量及功率因数的提高 一实验目的 1．掌握单相功率表的使用。 2．了解日光灯电路的组成、工作原理和线路的连接。 3．研究日光灯电路中电压、电流相量之间的关系。 4．理解改善电路功率因数的意义并掌握其应用方法。 二实验原理 1．日光灯电路的组成 日光灯电路是一个RL串联电路，由灯管、镇流器、起辉器组成，如图3－1所示。由于有感抗元件，功率因数较低，提高电路功率因数实验可以用日光灯电路来验证。 I 图3－1日光灯的组成电路 灯管：内壁涂上一层荧光粉，灯管两端各有一个灯丝（由钨丝组成），用以发射电子，管内抽真空后充有一定的氩气与少量水银，当管内产生辉光放电时，发出可见光。 镇流器：是绕在硅钢片铁心上的电感线圈。它有两个作用，一是在起动过程中，起辉器突然断开时，其两端感应出一个足以击穿管中气体的高电压，使灯管中气体电离而放电。二是正常工作时，它相当于电感器，与日光灯管相串联产生一定的电压降，用以限制、稳定灯管的电流，故称为镇流器。实验时，可以认为镇流器是由一个等效电阻R L和一个电感L串联组成。 起辉器：是一个充有氖气的玻璃泡，内有一对触片，一个是固定的静触片，一个是用双金属片制成的U形动触片。动触片由两种热膨胀系数不同的金属制成，受热后，双金属片伸张与静触片接触，冷却时又分开。所以起辉器的作用是使电路接通和自动断开，起一个自动开关作用。 2．日光灯点亮过程 电源刚接通时，灯管内尚未产生辉光放电，起辉器的触片处在断开位置，此

时电源电压通过镇流器和灯管两端的灯丝全部加在起辉器的二个触片上，起辉器的两触片之间的气隙被击穿，发生辉光放电，使动触片受热伸张而与静触片构成通路，于是电流流过镇流器和灯管两端的灯丝，使灯丝通电预热而发射热电子。与此同时，由于起辉器中动、静触片接触后放电熄灭，双金属片因冷却复原而与静触片分离。在断开瞬间镇流器感应出很高的自感电动势，它和电源电压串联加到灯管的两端，使灯管内水银蒸气电离产生弧光放电，并发射紫外线到灯管内壁，激发荧光粉发光，日光灯就点亮了。 灯管点亮后，电路中的电流在镇流器上产生较大的电压降（有一半以上电压），灯管两端（也就是起辉器两端）的电压锐减，这个电压不足以引起起辉器氖管的辉光放电，因此它的两个触片保持断开状态。即日光灯点亮正常工作后，起辉器不起作用。 3．日光灯的功率因数 日光灯点亮后的等效电路如图2 所示。灯管相当于电阻负载R A ，镇流器用内阻R L 和电感L 等效代之。由于镇流器本身电感较大，故整个电路功率因数很低，整个电路所消耗的功率P 包括日光灯管消耗功率P A 和镇流器消耗的功率P L 。只要测出电路的功率P 、电流I 、总电压U 以及灯管电压U R ，就能算出灯管消耗的功率P A =I ×U R ， 镇流器消耗的功率P L =P ?P A ，UI P =?cos R A 图3－2日光灯工作时的等效电路 2．功率因数的提高 日光灯电路的功率因数较低，一般在0.5 以下，为了提高电路的功率因数，可以采用与电感性负载并联电容器的方法。此时总电流I 是日光灯电流 I L 和电容器电流 I C 的相量和：? ? ? +=C L I I I ，日光灯电路并联电容器后的相量图如图3 所示。由于电容支路的电流I C 超前于电压U 90°角。抵消了一部分日光灯支路电流中的无功分量，使电路的总电流I 减小，从而提高了电路的功率因数。电压与电流的相位差角由原来的 1?减小为?，故cos ?＞cos 1?。 当电容量增加到一定值时，电容电流C I 等于日光灯电流中的无功分量，?= 0。cos ?=1，此时总电流下降到最小值，整个电路呈电阻性。若继续增加电容量，

三相交流电路电压电流测量数据

实验七三相交流电路的测量数据 一、实验目的 1. 掌握三相负载作星形联接、三角形联接的方法，验证这两种接法下线、相电压及线、相电流之间的关系。 2. 充分理解三相四线供电系统中中线的作用。 二、原理说明 1. 三相负载可接成星形（又称“Ｙ”接）或三角形(又称"△"接)。当三相对称负载作Y 形联接时，线电压U L是相电压U p的倍。线电流I L等于相电流I p，即 U L＝U p，I L＝I p 在这种情况下，流过中线的电流I0＝0，所以可以省去中线。 当对称三相负载作△形联接时，有I L＝I p， U L＝U p。 2. 不对称三相负载作Y 联接时,必须采用三相四线制接法，即Y0接法。而且中线必须 牢固联接，以保证三相不对称负载的每相电压维持对称不变。 若中线断开，会导致三相负载电压的不对称，致使负载轻的那一相的相电压过高，使负载遭受损坏；负载重的一相相电压又过低，使负载不能正常工作。尤其是对于三相照明负载，无条件地一律采用Y0接法。 3. 当不对称负载作△接时，I L≠ Ip，但只要电源的线电压U L对称，加在三相负载上 的电压仍是对称的，对各相负载工作没有影响。 三、实验设备 序号名称型号与规格数量备注 1交流电压表0～500V1无 2交流电流表0～5A1无 3万用表无1自备 4三相自耦调压器无1无 5三相灯组负载220V，15W白炽灯9DGJ-04 6电门插座33DGJ-04 四、实验内容 1. 三相负载星形联接（三相四线制供电） 按图 7-1 线路组接实验电路。即三相灯组负载经三相自耦调压器接通三相对称电源。将三相调压器的旋柄置于输出为0V 的位置（即逆时针旋到底）。经指导教师检查合格后，方可开启实验台电源，然后调节调压器的输出，使输出的三相线电压为220V，并按下述内容完成各项实验，分别测量三相负载的线电压、相电压、线电流、相电流、中线电流、电源与负载中点间的电压。将所测得的数据记入表7-1 中，并观察各相灯组亮暗的变化程度，特别要注意观察中线的作用。

测量电功率的特殊方法

测量电功率特殊方法 同学们都熟悉用如图1的方法测量小灯泡的电功率，这是测量电功率 的标准方法，除过这种方法外，还有几种测量电功率得特殊方法，这里就 结合几道考题予以介绍。 例1、要测出一只额定电压为3.8V的小灯泡的额定功率，器材有：电 源（电压恒为6V）、阻值合适的滑动变阻器一个、开关一个、导线若干、电流表一块、电压表一块，其中电流表的量程完好，电压表的量程只有0～3V档可用。请设计电路，并回答：闭合开关，调节滑动变阻器，使电压表的示数达到＿＿＿V时，小灯泡恰好正常发光。若此时电流表的示数为0.3A，则小灯泡的额定功率为＿＿＿W。 解析：显然，小灯泡的额定电压3.8V大于电压表的最大量程3V，所以我们不能用电压表直接测量小灯泡两端的电压；但是，由于电源电压已知，我们可考虑通过测量滑动变阻器两端的电压间接测量出小灯泡两端的电压。因为电源电压为6V，小灯 泡的额定电压为3.8V，这时滑动变阻器两端的电压为2.2V，而2.2V正 好小于3V，所以可以这样来测量。因此可得如图2的电路图。然而， 由于电压表测量的是滑动变阻器两端的电压，所以，要测量小灯泡的额 定功率，电压表的示数应为2.2V。而小灯泡的额定功率应为其额定电压 （一定要注意是 3.8V而不是 2.2V）和此时电流的乘积，所以有： 3.0 .1 ? = =。 8.3= W A V P14 UI 可以看出，用这样的电路测量电功率时，当电流表示数变大时电压表示数变小；而当电流表示数变小时电压表示数变大。有时命题者也依此命题，请同学们注意。 例2、在一次测定小灯泡额定功率的实验中，老师给出了如下器材：额定电压为U0的小灯泡、电源（电压未知）、一个阻值为R的电阻、一个滑动变阻器、一只电流表、一只电压表、一个单刀双掷开关和若干导线。实验时不能忽略灯丝的电阻随温度的变化。 ⑴小张同学设计的实验电路图如图3，请你根据这个电路图写出测量小灯泡额定功率的主要步骤和需要测量的物理量（物理量用字母表示）。 ⑵本实验中，小灯泡额定功率的表达式P=＿＿＿＿＿＿＿。 ⑶若在给出的器材中只将其中的一只电流表改为一只电压表，请 你重新设计一个实验电路图，测量小灯泡的额定功率（只画出电路图， 不需要说明测量步骤）。 解析：⑴由于题目中只给了电流表，所以设法使小灯泡两端的电 压等于其额定电压是解决问题的关键。从电路图可以看出，小灯泡与定值电阻并联，它们两端的电压相等，而定值电阻两端的电压为U=I R R，这样，如果将S掷向1时，当电流表的示数为U0/R时，它们两端的电压就为小灯泡的额定电压U0。因此，我们可以这样测量小灯泡的额定功率：a、计算当R两端的电压为U0时，通过它的电流为U0/R；b、S掷向接线柱1，调节滑动变阻器，使电流表的示数为U0/R；c、保持滑动变阻器滑片不动，S掷向接线柱2，读出电流表示数I。 ⑵这一步我们来推导P的表达式：显然，L和R是并联的，当S 接1时，电流表测量的是R的电流，大小为U0/R；当S接2时，电流 表测量的是R和L的总电流I所以，通过L的电流为I-U0/R。而我们 前面已经看到这时L两端的正好是小灯泡的额定电压U0，所以小灯泡

三相交流电路电压、电流的测量word精品

一、 头验目的 1. 熟悉三相负载的两种接法，并验证电压和电流的线值和相值的关系。 2. 充分理解三相四线供电系统中中线的作用。 二、 实验仪器 1. 三相自耦调压器 2. 三相灯组负载（三组） 三、 实验原理 1. 三相负载可接成星形（又称接）或三角形（又称"△"接），当三相对称负载 作丫形联接时，线电压U i 是相电压U p 的3倍。线电流I i 等于相电流I p ,即 U L = Q 3 U p I L = I p 当采用三相四线制接法时，，流过中线的电流I o = 0,所以可以省去中线。 当对称三 相负载作△形联接时，有 I L 二J3lp, U L =U P 2. 不对称三相负载作丫联接时，必须采用三相四线制接法，即 丫。接法。而且 中线必须牢固联接，以保证三相不对称负载的每相电压维持对称不变。 倘若中线断开，会导致三相负载电压的不对称，致使负载轻的那一相的相电压过 高，使负载遭受损坏；负载重的一相相电压又过低，使负载不能正常工作。尤其 是对于三相照明负载，无条件地一律采用 丫0接法。 3. 当不对称负载作△接时，I L 工3 Ip ，但只要电源的线电压 U L 对称，加在三 相负载上的电压仍是对称的，对各相负载工作没有影响。 四、 实验内容 1. 三相负载星形联接 按图7-1线路组接实验电路。即三相灯组负载经三相自耦调压器接通三相对 称电源，将三相调压器的旋柄置于三相电压输出为 0V 的位置，经指导教师检查 后。方可合上三相电源开关，然后调节调压器的输出，使输出的三相线电压为 220V ，按表1数据表格所列各项要求分别测量三相负载的线电压、相电压、线 电流（相电流）、中线电流、电源与负载中点的电压，记录之。并观察各相灯组 亮暗的变化程度，特别要注意观察中线的作用。 1） 三相负载星形连接且采用三相四线制供电 按图7-1线路组接实验电路，是输出的三相线电压为 220V 。 2） 按数据表格所列各项要求分别测量三相负载的线电压、相电压、相电流、中 线电流、电源与负载中点间的电压，记录之。 u( V 20 2 v( w( V 20V 2

电流电压功率之间的关系及公式(完整资料).doc

【最新整理，下载后即可编辑】 电流、电压、功率的关系及公式 1、电流I，电压V，电阻R，功率W，频率F W=I2乘以R V=IR W=V2/R 电流=电压/电阻 功率=电压*电流*时间 2、电压V（伏特），电阻R（欧姆），电流强度I（安培），功率N（瓦特） 之间的关系是： V=IR， N=IV=I*I*R,或也可变形为:I=V/R,I=N/V等等. 但是必须注意,以上均是在直流(更准确的说,是直流稳态)电路情况下推导出来的!其它情况不适用. 如交流电路,那要对其作补充和修正求电压、电阻、电流与功率的换算关系 电流=I，电压=U，电阻=R，功率=P U=IR,I=U/R,R=U/I, P=UI,I=P/U,U=P/I P=U2/R,R=U2/P 还有P=I2R P=IU R=U/I 最好用这两个； 3、如电动机电能转化为热能和机械能： 电流符号: I 符号名称: 安培（安） 单位: A 公式: 电流=电压/电阻 I＝U/R 单位换算: 1MA（兆安）=1000kA（千安）=1000000A（安） 1A（安）=1000mA（毫安）=1000000μA（微安） 单相电阻类电功率的计算公式= 电压U*电流I

单相电机类电功率的计算公式= 电压U*电流I*功率因数COSΦ 三相电阻类电功率的计算公式= 1.732*线电压U*线电流I（星形接法） = 3*相电压U*相电I（角形接法）三相电机类电功率的计算公式= 1.732*线电压U*线电流I*功率因数COSΦ 星形电流=I，电压=U，电阻=R，功率=P U=IR,I=U/R,R=U/I, P=UI,I=P/U,U=P/I P=U2/R,R=U2/P P=I2R 4、串联电路 P（电功率），U（电压），I（电流），W（电功），R（电阻），T（时间）电流处处相等： I1=I2=I 总电压等于各用电器两端电压之和： U=U1+U2 总电阻等于各电阻之和： R=R1+R2 U1：U2=R1：R2 总电功等于各电功之和“ W=W1+W2 W1：W2=R1：R2=U1：U2 P1：P2=R1：R2=U1：U2 总功率等于各功率之和： P=P1+P2 5、并联电路 总电流等于各处电流之和： I=I1+I2 各处电压相等： U1=U1=U 总电阻等于各电阻之积除以各电阻之和：

三相电路和线、相电压(电流)的关系

三相电路和线、相电压(电流)的关系 1、对称三相电源<?xml:namespace prefix = o /> 用3个频谱相同，幅值相等而相位依次相等120°的电动势作为供电电源的电路称为三相电路。 1）瞬时值表达式

2）相量表达式(单位相量算子) 3）波形图 三相电源的瞬时波形图如图28-1所示。从

图中可知，在任一瞬间，满足： 4）相序 一般以A,B,C为正序，A,C,B为反序。 图22-1 2、对称三相电源的联接方式 对称三相电源的连接方式有两种：Y联接和D联接。如P210图8-6(a)(b)所示。从A,B,C端引出的导线称为端线或相线，俗称火线，N点称Y联接的中性点，又称中点或零点。从中点引出的导线称中线。 3、三相负载 对称三相负载也分为Y联接和D联接。

4、对称三相电路 由对称三相电源和对称三相负载联接构成的电路，称为对称三相电路。其基本联接方式有四种，即Y-Y，Y-D，D-Y和D-D联接。 5、线电压(电流)与相电压(电流)的关系 a)相线对中点之间的电压，称为相电压；两相线之间的电压，称为线电压。 b)流经每相负载的电流，称为相电流；流经相线的电流，成为线电流。 c)Y联接对称三相电路 如P210图8-7(a)所示。分别为A,B,C三相的相电压

，分别为线电压。线、相电压之间的关系： 即线电压是相电压的倍，线电压在相位上超前相应相电压。线电流与相电流相等。 4）D联接对称三相电路 如P210图8-7(b)所示。线电压与相电压相等。为线电流，为相电流。线、相电流之间的关系： 即线电流是相电流的倍，线电流在相位上落后相应相电流。

三相电路相序电流电压以及功率的测量

课程名称：电网络分析_______指导老师：_孙盾_____ 成绩：__________________ 实验名称：_三相电路相序电流电压以及功率的测量实验类型：_____同组学生姓名：__________ 一、实验目的和要求（必填）二、实验内容和原理（必填） 三、主要仪器设备（必填）四、操作方法和实验步骤 五、实验数据记录和处理六、实验结果与分析（必填） 七、讨论、心得 一、实验目的和要求 1、学习三相电源相序的判定方法； 2、学习三相负载Y型联结和△型联结的连接方法，掌握两种接法下，线电压和相电压、 线电流和相电流的测量方法； 3、熟悉一瓦表法测量有功和无功功率的原理与接线方法； 4、熟悉二瓦表法测量三相电路有功和无功功率的原理与接线方法； 5、掌握功率表的接线和使用方法。 二、实验内容和原理 （1）实验内容 1、三相相序的测定(三相电机转动方向,一表法二表法连接)； 2.三相四线制Y0-Y0接法:对称负载 (单相负载为两只25W/220V灯泡、两个1μ F/630V电容并联组成)测量各相（线）电流及中线电流，各相电压及线电压，各相 有功功率； 3.三相四线制Y0-Y0接法:不对称负载（将W相负载中的电容去掉）测量各相（线） 流及中线电流，各相电压及线电压，各相有功功率； 4. 断开中线，形成Y-Y接法；在不对称负载情况下，测量各相（线）电流，各相电 压及线电压，各相有功功率； 5. 断开中线，形成Y-Y接法；在不对称负载情况下，两表法测量总有功功率，并比 较； 6. 断开中线，形成Y-Y接法；在对称负载情况下，两表法测量总有功功率和总无功 功率； 7. 将负载改接为△型对称负载,形成 Y- △接法；各(相)线电压、线电流、相电流 及各相有功功率； 8. 二瓦表法测量三相△接对称负载总有功功率和总无功功率；一瓦表法测量三相△ 接对称负载总无功功率； （2）实验原理 1.对称三相三线制——一表法测量有功功率

三相电路电压、电流及相序的测量

4.9 三相交流电路电压、电流和相序的测量 4.9.1 实验目的 1. 识别三相负载星形连接、三角形连接的方法以及线电压、相电压、线电流、相电流、中线电压、中线电流的表示关系。 2. 验证上述两种连接方式线电压与相电压、线电流与相电流之间的关系。 3. 用实验的方法研究三相四线制电路中的中线作用。 4. 掌握三相交流电路相序判定的测量方法。 4.9.2 实验预习要求 1. 预习三相交流电路的基本原理。 2. 熟悉实验步骤。 3. 掌握相序测量的计算方法。 4.9.3 基本原理 1. 三相交流电的输出： 如图4.9-1所示，三相交流发电机发出按正幅值（或相应零值）A →B →C 顺序输出电压，其幅值相等、频率相同、彼此相位差也相等。电动势及端电压表示如下： 2. 电压相量图： 线电压与相电压之间的关系如图4.9-2所示。 3. 负载连接方式 （1）星形连接（Y 连接—三相三线制及Y 0—三相四线制）（如图4.9-3所示） （2）三角形接法（?接法—三相三线制），（如图4.9-4所示）。 （3）线电压、相电压、线电流、相电流等表示法。(如表4.9-1所示)。 sin sin(120)sin(240) sin(120) A B C U t U t U t t ωωωω???==-=-= +303030AB A B A BC B C B CA C A C U U U U U U U U U ???? ?? ? ? ? ?? ? ? ? ? =-=∠=-=∠=-=∠图4.9-2 图4.9-1 sin sin(120)sin(240) sin(120) A B C m m m m E t E t E t E t e e e ωωωω???==-=-= +
