音频信号光纤传输实验 实验目的 1.了解音频信号光纤传输的方法、结构及选配各主要部件的原则。 2.熟悉半导体电光/光电器件的基本性能及其主要特性的测试方法。 3.学习分析音频信号集成运放电路的基本方法。 4.训练音频信号光纤传输系统的调试技术。 实验仪器 YOF-A音频信号光纤传输技术实验仪、光功率计、多波段收音机、音箱 实验原理 一、系统的组成 图1示出了一音频信号光纤传输系统的结构原理图，它由半导体发光二极管LED及其调制、驱动电路组成的光信号发送部分、传输光纤部分和由硅光电池、前置电路和功放电路组成的光信号接收三个部分组成。 图1 光纤传输系统原理图 塑料光纤很柔软，而且可以弯曲，加工很方便。在光信息处理技术、光学计量、短距离数据传输等方面已获得较好的应用。本系统中，我们采用的传输光纤是进口低损耗多模塑料光纤，它的纤维直径是lmm，芯径为990μm，包层厚度为5μm。半导体发光二极管是采用发光亮度很高的可见红色光发光二极管作为光源，光电转换采用高灵敏的硅光电池作为转换元件，整个传输过程一目了然。 为了避免或减少谐波失真，要求整个传输系统的频带宽度要能复盖被传信号的频谱范围，对于语音信号，其频谱在300--3400Hz的范围内。由于光导纤维对光信号具有很宽的频带，故在音频范围内，整个系统的频带宽度主要决定于发送端调制放大电路和接收端功放电路的幅频特性。

二、半导体发光二极管(LED)的结构及工作原理 光纤通讯系统中对光源器件在发光波长、电光功率、工作寿命、光谱宽度和调制性能等许多方面均有特殊要求。所以不是随便哪种光源器件都能胜任光纤通讯任务，目前在以上各个方面都能较好满足要求的光源器件主要有半导体发光二极管(LED)和半导体激光器(LD)。光纤传输系统中常用的半导体发光二极管是一个如图2所示的N-p-P三层结构的半导体器件，中间层通常是由直接带隙的GaAs(砷化镓)p型半导体材料组成，称有源层，其带隙宽度较窄，两侧分别由AlGaAs的N型和P型半导体材料组成，与有源层相比，它们都具有较宽的带隙。具有不同带隙宽度的两种半导体单晶之间的结构称为异质结，在图2中，有源层与左侧的N层之间形成的是P-N异质结，而与右侧P层之间形成的是p-P异质结，敌这种结构又称N-p-P双异质结构，简称DH结构。当给这种结构加上正向偏压时，就能使N层向有源层注入导电电子，这些导电电子一旦进入有源层后，因受到右边p-P异质结的阻挡作用不能再进入右侧的P层，它们只能被限制在有源层内与空穴复合，导电电子在有源层与空穴复合的过程中，其中有不少电子要释放出能量满足以下关系的光子： (1) 其中h是普朗克常数，是光波的频率，E 1是有源层内导电电子的能量，E 2 是导电电子与空穴复合后处于价键束缚状态时的能量。两者的差值Eg与DH结构中各层材料及其组份的选取等多种因素有关，制做LED时只要这些材料的选取和组份的控制适当，就可使得LED的发光中心波长与传输光纤的低损耗波长一致。所以为了减少损耗，LED发光波长应与传输光纤的低损耗波长一致，在实际通讯系统中，LED发出的光介于可见光的边远区域。 图2 半导体发光二极管的结构及工作原理 光纤通讯系统中使用的半导体发光二极管的光功率为光导纤维的尾纤输出功率，出纤光功率与LED驱动电流的关系称LED的电光特性，为了避免和减少非线性失真，使用时应先给LED一个适当的偏置电流I，其修正等于这一特性曲线线性部分中点对应的电流值，而调制信号的峰一峰值应位于电光特性的直线范围内。对于非线性失真要求不高的情况，也可把偏置电流选为LED最大允许工作电

音频技术实验报告

实验编号：四川师大《声音媒体技术》实验报告 2017年11月5日计算机科学学院级班实验名称：声音信号的编辑处理 姓名：学号：指导老师：实验成绩: 实验录音系统的连接和使用 一．实验目的及要求 （1）掌握录音系统的连接方法； （2）熟悉录音系统相应设备的功能，并熟练使用； （3）掌握录音系统功率匹配、阻抗匹配的原理； 二．实验内容 （1）利用阻抗匹配、功率匹配原理，实现录音系统连接； （2）熟练掌握阻抗匹配、功率匹配实现录音系统连接的工作原理； （3）熟悉录音系统各类设备的操作使用； 三．实验主要流程、步骤（该部分如不够填写，请另加附页） 1.利用阻抗匹配、功率匹配原理，实现录音系统连接。 （1）老师介绍调音台的各输入与输出端子的功能，以及其控制按钮的名称和作用。 （2）用转换头将电容式话筒连接到调音台，电容式话筒的插头插在1和2路录音孔中，（遵循阻抗匹配原理，一定要注意传输线的特性阻抗与所接负载阻抗的大小相等且相位相同，即传输线的输入端或输出端处于阻抗匹配状态）； （3）再把监听耳机的插头插在监听插口。 （4）把调音台的输出端用连接线与电脑的主机连接，给电脑传送音频信号，（遵循阻抗匹配原理，电脑的功率要和传输线的输出功率匹配）； （5）最后连接电源线 （6）MONITOR是总监听音量旋钮，调节该通路在监听线路中的音量大小。.通过调节HIGH、MIDDLE、LOW三段均衡器旋钮来调节声音大小打开电脑进行调试，测试录音能否正常工作。 2.熟练掌握阻抗匹配、功率匹配实现录音系统连接的工作原理。 （1）阻抗匹配是指负载阻抗与激励源内部阻抗相适配，得到最大功率输出的一种工作状态，阻抗匹配则传输功率大，内阻等于负载时，输出功率最大，此时阻抗匹配。 （2）设备输出功率要与负载阻抗一致。 3.熟悉录音系统各类设备的操作使用。 （1）POWER ON是调音台开关，当 ON 的一边被按下时，调音台便接通电源； （2）MIC是麦克风输入接口，LINE是高电平输入接口，MONITOR是监听输出接口； （3）电容式话筒的敏感度及其高，在录制声音史应该对准说话的人； （4）在调音台每一路输入通道上都有一组均衡旋钮，HIGH是高频，MID是中频，LOW是低频，高中低频率旋钮向左（顺时针）旋时，对应的频段就会得到提升，反之衰减。 四.实验结果的分析与评价（该部分如不够填写，请另加附页 1.阻抗匹配的方法有两种，一种是改变阻抗力，另一种是调整传输线的长度。 2.调音台可对输入的不同电平不同阻抗的音源信号进行放大、衰减、动态调整等，用附 带的均衡器对信号各频段进行处理，调整各通道信号的混合比例后，对各通道进行分配并送至各个接收端，控制现场扩声信号及录制信号。 3.调音台的输入信号大体上分为低阻话筒信号输入和高阻线路信号输入两种。 4.调音台输入插口基本可以分为3种：TRS，XLR，RCA。

光通信实验报告

竭诚为您提供优质文档/双击可除 光通信实验报告 篇一：光通信实验报告 信息与通信工程学院 光纤通信实验报告 班姓学 级：名：号： 班内序号：17 日 期：20XX年5月 一、oTDR的使用与测量 1、实验原理 oTDR使用瑞利散射和菲涅尔反射来表征光纤的特性。瑞利散射是由于光信号沿着光纤产生无规律的散射而形成。oTDR就测量回到oTDR端口的一部分散射光。这些背向散射信号就表明了由光纤而导致的衰减（损耗/距离）程度。形成的轨迹是一条向下的曲线，它说明了背向散射的功率不断减小，这是由于经过一段距离的传输后发射和背向散射的信

号都有所损耗。 给定了光纤参数后，瑞利散射的功率就可以标明出来，如果波长已知，它就与信号的脉冲宽度成比例：脉冲宽度越长，背向散射功率就越强。瑞利散射的功率还与发射信号的波长有关，波长较短则功率较强。也就是说用1310nm信号产生的轨迹会比1550nm信号所产生的轨迹的瑞利背向散射要高。 在高波长区（超过1500nm），瑞利散射会持续减小，但另外一个叫红外线衰减（或吸收）的现象会出现，增加并导致了全部衰减值的增大。因此，1550nm是最低的衰减波长；这也说明了为什么它是作为长距离通信的波长。很自然，这些现象也会影响到oTDR。作为1550nm波长的oTDR，它也具有低的衰减性能，因此可以进行长距离的测试。而作为高衰减的1310nm或1625nm波长，oTDR的测试距离就必然受到限制，因为测试设备需要在oTDR轨迹中测出一个尖锋，而且这个尖锋的尾端会快速地落入到噪音中。 菲涅尔反射是离散的反射，它是由整条光纤中的个别点而引起的，这些点是由造成反向系数改变的因素组成，例如玻璃与空气的间隙。在这些点上，会有很强的背向散射光被反射回来。因此，oTDR就是利用菲涅尔反射的信息来定位连接点，光纤终端或断点。 oTDR的工作原理就类似于一个雷达。它先对光纤发出一

音频功率放大电路实验报告分析

实验报告 课程名称： 电路与模拟电子技术实验 指导老师： 成绩：__________________ 实验名称： 音频功率放大电路 实验类型： 研究探索型实验 同组学生姓名：__________ 一、实验目的和要求 1、理解音频功率放大电路的工作原理。 2、学习手工焊接和电路布局组装方法。 3、提高电子电路的综合调试能力。 4、通过myDAQ 来分析理论数据和实际数据之间的关系。 二、实验内容和原理（必填） 音频功率放大电路，也即音响系统放大器，用于对音频信号的处理和放大。按其构成可分为前置放大级、音调控制级和功率放大级三部分。 作为音响系统中的放大设备，它接受的信号源有多种形式，通常有话筒输出、唱机输出、录音输出和调谐器输出。它们的输出信号差异很大，因此，音频功放电路中设置前置放大级以适应不同信号源的输入。 为了满足听众对频响的要求和弥补设置了音调控制放大器，希望能对高音、低音部分的频率特性进行调节扬声器系统的频率响应不足，。 为了充分地推动扬声器，通常音响系统中的功率放大器能输出数十瓦以上功率，而高级音响系统的功放最大输出功率可达几百瓦以上。 扩音机的整机电路如下图所示，按其构成，可分为前置放大级，音调控制级和功率放大级三部分。 装 订 线

前置放大电路： 前置放大级输入阻抗较高，输出阻抗较低。前置放大级的性能对整个音频功放电路的影响很大，为了减小噪声，前置级通常要选用低噪声的运放。 由A1组成的前置放大电路是一个电压串联负反馈同相输入比例放大器。 理想闭环电压放大倍数为：23 1R R A vf + = 输入电阻：1R R if = 输出电阻：0of =R 功率放大级： 对于功率放大级，除了输出功率应满足技术指标外，还要求电路的效率高、非线性失真小、输出与音箱负载相匹配，否则将会影响放音效果。 集成功率放大器通常有OTL 和OCL 两种电路结构形式。OTL 功放的优点是只需单电源供电，缺点是输出要通过大电容与负载耦合，因此低频响应较差；OCL 功放的优点是输出与负载可直接耦合，频响特性较好，但需要用双电源供电。（实验室提供本功能模块） 本实验电路的功率放大级由集成功率器件TDA2030A 连成OCL 电路输出形式。 TDA2030A 功率集成电路具有转换速率高，失真小，输出功率大，外围电路简单等特点，采用5脚塑料封装结构。其中1脚为同相输入端；2脚为反相输入端；3脚为负电源；4脚为输出端； 5脚为正电源。 功放级电路中，电容C15、C16用作电源滤波。D1和D2为防止输出端的瞬时过电压损坏芯片的保护二极管。R11、C10为输出端校正网络以补偿感性负载，其作用是把扬声器的电感性负载补偿接近纯电阻性，避免自激和过电压。 图中通过R10、R9、C9引入了深度交直流电压串联负反馈。由于接入C9，直流反馈系数F ′＝1。对于交流信号而言，

光纤通信实验报告

计算机与信息技术学院实验报告 专业：通信工程 年级/班级：2009级 2011—2012学年第一学期 课程名称 光纤通信 指导教师 李新源 本组成员 学号姓名 XXXXXX 实验地点 计算机楼501 实验时间 2012年4月6 日 项目名称 自动光功率控制电路 实验类型 硬件实验 一、 实验目的 1.掌握自动功率控制电路的工作原理 二、实验内容： 1.学习自动功率控制电路的工作原理 2.测量相关特征测试点的参数 三、实验仪器： 1.示波器。 2.光纤通信实验系统。 3.光功率计。 4.万用表。 5.FC/PC 型光纤跳线2根。 四、实验原理： 激光器输出光功率与温度和老化效应密切相关。保持激光器输出光功率稳定，可以用光反馈来自动调整偏置电流，电路如下图所示： 1 A 3 A 2 A B I

首先，PIN管监测背向光功率，经检出的光电流由A1放大，送入比较器A3的反向输入端，输入的数字信号和直流参考信号经A2比较放大，接到的A3同相输入端。A3和VT3组成恒流源，给激光器加上偏置电流IB的大小，其中信号参考电压是防止控制电路在无输入信号或长连“0”时，使偏流自动上升。这种电路在10°C～50°C温度范围内功率不稳定度ΔP/P可小于5%。 五、实验步骤： 1.关闭系统电源。按以下方式用连信号连接导线连接： 数字信号模块（数字信号输出一）P300—P100 1310数字光发模块 （数字光发信号输 入） 2.用光纤跳线连接1310nm光发模块和光功率计。 3.将1310nm光发模块的J100，两位都调到ON状态。 4.将1310nm光发模块的J101设置为“数字”。 5.打开系统电源，将数字信源模块第一路的拨码开关U311全拨到OFF状态。这时输入到1310nm数字光发模块的信号始终为“1”。 6.用万用表测量R124两端的电压。测量方法：先将万用表打到20V直流电 压档。然后，将红表笔插入1310nm数字发光模块的台阶插座TP101黑表笔插入TP102。读出万用表的读数U1，代入公式I1= U1/ R124（R124=51Ω）可得此时 自动光功率控制所补偿的电流。观察此时光功率计的读数P1。然后，将1310nm 的拨码开关的右边一位拨到OFF状态，记下光功率计的读数P2。 7.调整手调电位器RP100改变光功率的大小，再重复实验步骤5，将测的实 验数据填入下表。 8.关闭系统电源，拆除实验导线。将各实验仪器摆放整齐。 六、实验结果和心得： 1 2 3 4 5 6 7 16.31dB 16.17dB 11.90dB 7.62dB 6.62dB 4.59dB 3.40dB 37.31dB 25.58dB 11.88dB 7.62dB 6.63dB 4.59dB 3.42dB 3.14mA 5.88mA 8.43mA 12.75mA 1 4.51mA 19.80mA 24.12mA

光通信技术实验报告

光通信技术实验报告 实验一光通讯系统WDM系统设计 实验目的 1.熟悉Optisystem实验环境，练习使用元件库中的常用元件组建光纤通信系统。 2.使用OptiSystem模拟仿真WDM系统的各项性能参数，并进行分析。 实验原理 光波分复用系统简介 光波分复用是指将两种或多种各自携带有大量信息的不同波长的光载波信号，在发射端经复用器汇合，并将其耦合到同一根光纤中进行传输，在接收端通过解复用器对各种波长的光载波信号进行分离，然后由光接收机做进一步的处理，使原信号复原，这种复用技术不仅适用于单模或多模光纤通信系统，同时也适用于单向或双向传输。 波分复用系统的工作波长可以从0.8μm到1.7μm，由此可见，它可以适用于所有低衰减、低色散窗口，这样可以充分利用现有的光纤通信线路，提高通信能力，满足急剧增长的业务需求。 WDM光通信结构组成 1)滤波器：在WDM系统中进行信道选择，只让特定波长的光通过，并组织其他光波长 通过。可调谐光滤波器能从众多的波长中选出某个波长让其通过。在WDM系统的光接收机中，为了选择所需的波长，一般都需依赖于其前端的可调谐滤波器。要求其有宽的谱宽以传输需要的全部信号谱成分，且带宽要窄以减小信道间隔。 2)复用器/解复用器（MUX/DEMUX）：将多个光波长信号耦合到一路信道中，或使混合 的信号分离成单个波长供光接收机处理。一般，复用/解复用器都可以进行互易，其结构基本是相同的。实际上即是一种波长路由器，使某个波长从指定的输入端口到一个指定的输出端口。 实验软件介绍 OptiSystem是一款创新的光通讯系统模拟软件包，它集设计、测试和优化各种类型宽带光网络物理层的虚拟光连接等功能于一身，从长距离通讯系统到LANS和MANS都使用。一个基于实际光纤通讯系统模型的系统级模拟器，OptiSystem具有强大的模拟环境和真实的

实验一音频信号光纤传输技术实验

音频信号光纤传输技术实验 [目的要求] 1.熟悉半导体电光/光电器件的基本性能。 2.了解音频信号光纤传输的结构。 3.学习分析集成运放电路的基本方法。 4.了解音频信号在光纤通信的基本结构和原理 [仪器设备] 1.ZY120FCom13BG3型光纤通信原理实验箱。 2.20MHz双踪模拟示波器。 3.FC/PC-FC/PC 单模光跳线 4.数字万用表。 5.850nm光发端机和光收端机 6.连接导线 7.电话机 [实验原理] 一．半导体发光二极管结构、工作原理、特性及驱动、调制电路光纤通讯系统中，对光源器件在发光波长、电光效率、工作寿命、光谱宽度和调制性能等许多方面均有特殊要求。所以不是随便哪种光源器件都能胜任光纤通讯任务，目前在以上各个方面都能较好满足要求的光源器件主要有半导体发光二极管（LED）、半导体激光二极管（LD），本实验采用LED作光源器件。 图 1 半导体发光二极管及工作原理 光纤传输系统中常用的半导体发光二极管是一个如图所示的N-P-P三层结构的半导体器件，中间层通常是由GaAs（砷化镓）p型半导体材料组成，称有源层，其带隙宽度较窄，两侧分别由GaAlAs的N型和P型半导体材料组成，与有源层相比，它们都具有较宽的带隙。具有不同带隙宽度的两种半导体单晶之间的结构称为异结。在图（1）中，有源层与左侧的N层之间形成的是p-N 异质结，而与右侧P层之间形成的是p-P异质结，故这种结构又称N-p-P双异质结构。当给这种结构加上正向偏压时，就能使N层向有源层注入导电电子，这些导电电子一旦进入有源层后，因受到右边p-P异质结的阻挡作用不能再进入右侧的P层，它们只能被限制在有源层与空穴复合，导电电子在有源层与空穴复合的过程中，其中有不少电子要释放出能量满足以下关系的光子：

数字音频技术 效果器的使用 (实验报告)

实验三 院（系）：信息课程名称：数字音频技术日期：2011-11-15 班级信息A1031 学号实验室实805 专业教育技术学姓名计算机号 实验名称Adobe Audition 效果器成绩评定 所用软件Adobe Audition 3.0 教师签名 实验目的和要求1．实验目的： ◆应用各种波形振幅效果器 ◆熟练掌握降低噪声效果器 ◆了解延迟效果器的使用 2．实验要求： 通过实验，要求领会波形振幅、降低噪声、添加延迟效果器的功能和使用方法，并灵活应用。先打开素材，进行各种参数设置和效果尝试，产生不同的效果。 实验步骤、心得1、放大执行文件——打开命令，打开“振幅、淡化案例音乐.wav”波形文件，并进入单轨编辑界面如图1 选择一段波形，执行效果——振幅和压限——放大命令，打开放大对话框，进行相应设置，如图2 设置完毕后，确定后，即可为音频添加放大效果，增大音量。如图

2、渐变执行文件——打开命令，打开“振幅、淡化案例音乐.wav”波形文件，并进入单轨编辑界面选择一段波形，执行效果——振幅和压限——振幅/淡化（进程）命令，打开振幅/淡化（进程）对话框选择开头的一小段合适的波形，在振幅/淡化（进程）对话框，选择预设的淡入，并确定。如图4 确定淡化后如图5 淡出效果类似。 3、音量标准化执行文件——打开命令，打开“标准化案例音乐.wav”波形文件，并进入单轨编辑界面如图6 选择一段波形，执行效果——振幅和压限——标准化（进程）命令，打开标准化对话框，进行相应设置，如图6

点击确定后效果如图7 4、动态处理执行文件——打开命令，打开“动态处理案例音乐.MP3”文件，并进入单轨编辑界面如图8 选择一段波形，执行效果——振幅和压限——动态处理命令，打开动态处理对话框如图9

光纤通信实验报告2012301200003

武汉大学电工电子信息学院实验报告 电子信息学院通信工程专业2015年 9 月17日 实验名称光纤通信的光传输指导教师易本顺 姓名徐佑宇年级2012级学号2012301200003成绩 一、预习部分 1.实验目的 2.实验基本原理 3.主要仪器设备(含必要的元器件、工具) 一、实验目的 1、通过光传输系统课程设计使学生熟悉常见的几种传输网络的特点及应用场 合； 2、了解ZXMP S325的具体硬件结构，加深对于光传输的理解； 3、掌握 ZXMP S325 的组网过程以及网管工具的使用，培养学生在传输组网工 程方面的实际应用技能。 二、实验设备 1、SDH设备：ZXMP S325； 2、实验用维护终端 三、实验原理 SDH技术是目前通信网络的主流技术，它以其突出的技术优势为网络提供优质、高效、可靠的通信业务，能够满足带宽数据及图像视频等多业务的传输需求，自愈功能强。 1、光传输原理及优势 SDH 全称同步数字体系（Synchronous Digital Hierarchy）， SDH 规范了数字信号的帧结构、复用方式、传输速率等级、接口码型特性，提供了一个国际支持框架，在此基础上发展并建成了一种灵活、可靠、便于管理的世界电信传输网。这种传输网易于扩展，适于新电信业务的开展，并且使不同厂家生产的设备互通成为可能，这正是网络建设者长期以来追求的目标。 其优势主要体现在以下几个方面： （1）接口方面 ·电接口：STM-1是SDH的第一个等级，又叫基本传输模块，比特率为155.520Mb/s，STM-N是SDH第N个等级的同步传送模块，比特率是STM-1的N倍（N=4n=1,4,16...）·光接口：仅对电信号扰码，光口信号码型是加扰的NRZ码，采用世界统一的7级扰码。 （2）复用方式 低速SDH信号以字节间插方式复用进高速SDH帧结构中，位置均匀、有规律，是可预见的

音频信号的光纤传输+实验报告

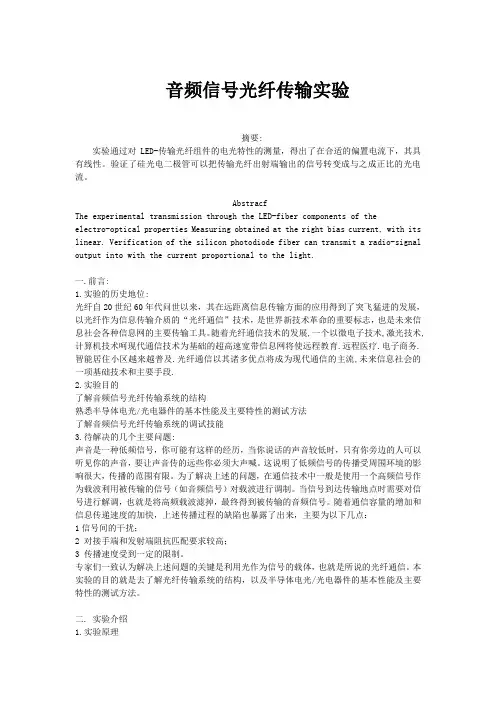

音频信号光纤传输实验 摘要: 实验通过对LED-传输光纤组件的电光特性的测量，得出了在合适的偏置电流下，其具有线性。验证了硅光电二极管可以把传输光纤出射端输出的信号转变成与之成正比的光电流。 Abstracf The experimental transmission through the LED-fiber components of the electro-optical properties Measuring obtained at the right bias current, with its linear. Verification of the silicon photodiode fiber can transmit a radio-signal output into with the current proportional to the light. 一.前言: 1.实验的历史地位: 光纤自20世纪60年代问世以来，其在远距离信息传输方面的应用得到了突飞猛进的发展，以光纤作为信息传输介质的“光纤通信”技术，是世界新技术革命的重要标志，也是未来信息社会各种信息网的主要传输工具。随着光纤通信技术的发展,一个以微电子技术,激光技术,计算机技术呵现代通信技术为基础的超高速宽带信息网将使远程教育.远程医疗.电子商务.智能居住小区越来越普及.光纤通信以其诸多优点将成为现代通信的主流,未来信息社会的一项基础技术和主要手段. 2.实验目的 了解音频信号光纤传输系统的结构 熟悉半导体电光/光电器件的基本性能及主要特性的测试方法 了解音频信号光纤传输系统的调试技能 3.待解决的几个主要问题: 声音是一种低频信号，你可能有这样的经历，当你说话的声音较低时，只有你旁边的人可以听见你的声音，要让声音传的远些你必须大声喊。这说明了低频信号的传播受周围环境的影响很大，传播的范围有限。为了解决上述的问题，在通信技术中一般是使用一个高频信号作为载波利用被传输的信号（如音频信号）对载波进行调制。当信号到达传输地点时需要对信号进行解调，也就是将高频载波滤掉，最终得到被传输的音频信号。随着通信容量的增加和信息传递速度的加快，上述传播过程的缺陷也暴露了出来，主要为以下几点： 1信号间的干扰； 2 对接手端和发射端阻抗匹配要求较高； 3 传播速度受到一定的限制。 专家们一致认为解决上述问题的关键是利用光作为信号的载体，也就是所说的光纤通信。本实验的目的就是去了解光纤传输系统的结构，以及半导体电光/光电器件的基本性能及主要特性的测试方法。 二. 实验介绍 1.实验原理
