满堂扣件式钢管落地脚手架操作平台
满堂扣件式钢管落地脚手架操作平台
一、编制依据
1、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001J84-2001）
2、《建筑结构荷载规范》（GB50009-2001）
3、《钢管脚手架扣件》（GB15831）
4、《建筑施工安全检查标准》（JGJ59-99）
5、《施工现场临时用电安全技术规范》（JGJ46-2005）
6、《高处作业安全技术规范》（JGJ80-91）
二、工程概况
工程名称：xxxx产业聚集区F#房工程
工程地点：x
建设单位：xxxx物业发展有限公司
设计单位：xxxxx建筑设计院
监理单位：xxxx建设监理咨询有限公司
施工单位：xxxx建筑实业有限公司
本工程F#号满堂脚手架操作平台搭设面积900平方米。满堂扣件式钢管落
地脚手架操作平台搭设高度10.80米。
三、满堂扣件式钢管落地脚手架操作平台设计

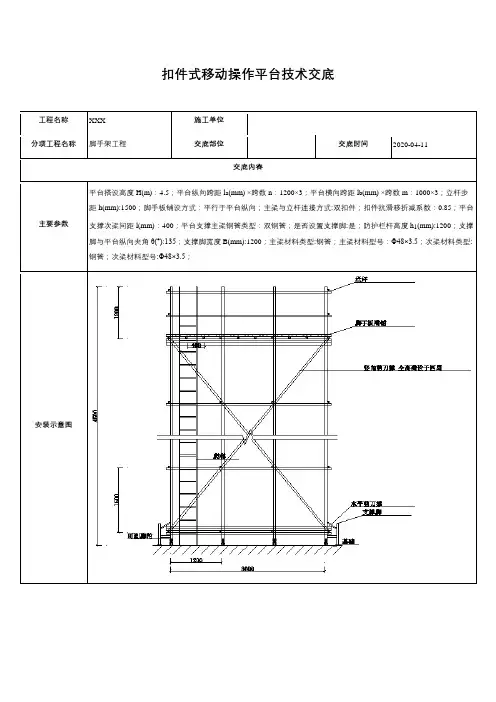

（一）落地脚手架操作平台设计
1、满堂落地脚手架操作平台采用扣件式钢管落地脚手架搭设，满堂落地脚手架操作平台采用单管脚手架操作平台搭设，采用钢管（Ф48×3.5㎜）
扣件连接，排架连接组合，脚手架操作平台步距1.2米，立杆纵向间距1米，横向间距1米。
2、脚手架操作平台立杆底部设置统长垫板（厚50×宽200㎜）长不
少于2跨木垫板或[16#槽钢。立杆距垫板200㎜处设置纵向扫地杆，采用直角扣件与立杆扣牢，横向扫地杆亦采用直角扣件紧贴纵向扫地杆下部与内外立杆扣牢。
3、脚手架操作平台纵向水平杆间距1.2米，纵向水平杆采用直角扣件与立杆扣牢，横向水平杆亦采用直角扣件与内外立杆扣牢。
4、脚手架操作平台水平剪力撑（加强层）设置第一步纵横向水平杆平面上及第四步纵横向水平杆平面上，水平剪力撑与纵向水平夹角不小于45度，不大于60度，水平剪力撑搭设不小于4跨，不小于6米，水平剪力撑前后，左右连续搭设，水平剪力撑斜杆一端与纵向水平杆连接，另一端与各主节点水平杆、立杆连接。
5、满堂脚手架操作平台外立面必须设置纵横向剪力撑，纵横向剪力撑搭设
不小于4跨，不小于6米，纵横向剪力撑水平向连续设置，竖向连接到顶。剪力撑一端抵紧木垫板，另一端与立杆，水平杆端，主节点连接到顶，纵横向剪力撑每三排设置一组。
6、满堂脚手架操作平台搁栅采用钢管（Ф48×3.5㎜）扣件连接，搁栅间距0.30米，搁栅上满铺竹笆板，竹笆板四角采用18号镀锌铅丝双股与搁栅绑扎牢固。
7、满堂脚手架操作平台上部四边及斜道口（沿口、临边）设置1.2米高防护栏杆，上下二道水平杆，上杆高度1.2米，中杆居中，下部设置高不少于180㎜踢脚板、防护栏杆内侧采用竹笆板封闭。
四、满堂脚手架操作平台施工
（一）施工准备
l、材料准备
满堂脚手架操作平台钢管应采用现行国家标准《直缝电焊钢管》(GB／T13793)或《低压流体输送用焊接钢管》（GB/T3092）中规定的3号普通钢管，其质量应符合现行国家标准《碳素结构钢》(GB／T700)中Q235-A级钢的规定。钢管直径Φ48，壁厚3.5mm，扣件采用锻铸制作的扣件，其材质应符合现行国家标准《钢管脚手架扣件》(GB15831)的规定。竹脚手板宜采用由毛竹或楠竹制作的竹串片段、竹笆板及绿色2000目密目网等材料(连墙杆的材质同钢管要求标准)。
2、单位工程各级负责人应按施工组织设计中有关脚手架操作平台安全技术措施的要求，逐级向搭设和使用人员进行技术交底。
3、要求对钢管、扣件、脚手板等进行检查，不合格的构配件不得使用，经检查合格的构配件应按品种、规格分类，堆放整齐、平稳，堆放场地不得有积水。、
4、应清除地面杂物，平整搭设场地，地基及四周夯实。
5、当脚手架操作平台基础下有设备基础管沟时，在脚手架操作平台使用过程中不应开挖，否则必须采取加固措施。
（二）搭设
1、底座安放
2、按脚手架操作平台的立杆纵距、横距要求进行放线定位。
3、铺设垫板，应注意以下事项
（1）垫板、应准确地放在定位线上；
（2）垫板必须铺放平稳，不得悬空。
4、杆件搭设
脚手架操作平台搭设顺序如下：放置纵向扫地杆→立杆→横向扫地杆→第一步纵向水平杆→第一步横向水平杆→连墙杆(或斜抛撑)→第二步纵向水平杆→第二步横向水平杆→剪力撑→搁栅→竹笆板→防护栏杆…
5、搭设立杆的安全技术措施：
（1）外径Φ48mm或Φ51mm的钢管严禁混合使用。满堂脚手架操作平台步距1.2米，立杆间距，纵向间距1米，横向间距1米，立杆距垫板200处设置纵向扫地杆，采用直角扣件与立杆内外扣牢。横向扫地杆也采用直角扣件，
紧贴纵向扫地杆的下方与内外立杆扣牢。
（2）立杆接长宜用对接扣件连接，立杆的对接扣件应交错布置，两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm，各接头中心至主节点的距离不宜大于步距的1／3。
6、搭设纵、横向水平杆的安全技术措施
（1）搭设纵、横向水平杆时，其构造应符合规范规定要求，纵横向水平杆宜设置在立杆的内侧，其长度不小于3跨，纵横向水平杆接长宜采用对接扣件连接，纵横向水平杆的对接扣件应交错布置，两根相邻纵横向水平杆的接头不准设置在同步或同跨内，不同步、不同跨两根相邻接头在水平方向错开的距离不应小于500mm，各接头中心至最近主节点的距离不宜大于纵距的l／3。
（2）纵向水平杆1.2米。纵向水平杆采用直角扣件与立杆扣牢，横向水平杆也采用直角扣件，紧贴纵向水平杆下方与内外立杆扣牢，主节点处横向水平杆严禁拆除。
（3）同一步纵向水平杆必须四周交圈，用直角扣件与内、外立杆固定。横向水平杆靠墙一端至墙装饰面的距离不应大于100mm。
7、搭设水平剪力撑（加强层）附墙杆拉结、竖向剪力撑，抛撑安全技术措施
（1）满堂脚手架操作平台设置水平剪力撑（加强层）在第一步纵横向水平杆平面上，第四步纵横向水平杆平面上，水平剪力撑与纵向水平杆夹角不小于45度、不大于60度，水平剪力撑搭设不小于4跨，不小于6米，水平剪力撑前后、左右连续设置到边。水平剪力撑斜杆一端与立杆连接，另一端与主节点，水平杆连接到边。剪力撑接长采用旋转扣件连接二旋转扣件距离不应小于1米，
