64位 ANSYS FLUENT 编译UDF方法
ANSYS FLUENT 12.x 13.x版下使用Visual Studio 2010编译UDF的设置方法
COMSOL出了点问题，只能重装系统搞定。神马软件都要重装啊，今天装好ANSYS后，打开FLUENT界面时，灵感闪现，想出下面的方法设置UDF编译环境。
其实ANSYS版的FLUENT用UDF是不需要到系统环境变量里面设置path,include,lib的，如果您用的是Visual Studio 2010及后续版本，只需要按一定的规则设置udf.bat文件就行了。从udf.bat文件结构看，VS版本在VS2010以前的都可以不用设置，即可使用。
实现方法，以Win7 X64位ANSYS X64位为例：
1.找到fluent安装目录下的udf.bat（C:\Program Files\ANSYS Inc\v121\fluent\ntbin\win64\udf.bat）
用文本编辑器修改udf.bat:
添加
echo trying to find MS C compiler, version 10.0....
set MSVC_DEFAULT=%ProgramFiles(x86)%\Microsoft Visual Studio 10.0
if exist "%MSVC_DEFAULT%\vC\vcvarsall.bat" set MSVC=%MSVC_DEFAULT%
if not "%MSVC%" == "" goto msvc_env100
set MSVC_DEFAULT=%ProgramFiles%\Microsoft Visual Studio 10.0
if exist "%MSVC_DEFAULT%\vC\vcvarsall.bat" set MSVC=%MSVC_DEFAULT%
if not "%MSVC%" == "" goto msvc_env100
:msvc_env100
set MSVC_VERSION=100
call "%MSVC%\VC\vcvarsall.bat" amd64
goto ms_c_end
注：如果Visual Studio安装到其他盘，(可能)需要修改路径，比如装到D盘Program Files下，便这样添加：
set MSVC_DEFAULT=d:\Program Files\Microsoft Visual Studio 10.0
if exist "%MSVC_DEFAULT%\vC\vcvarsall.bat" set MSVC=%MSVC_DEFAULT%
if not "%MSVC%" == "" goto msvc_env100
:msvc_env100
set MSVC_VERSION=100
call "%MSVC%\VC\vcvarsall.bat" amd64
goto ms_c_end
2. 保存该文件即可实现编译环境设置
3. 打开FLUENT，确认勾选UDF compiler下的setup compilation environment for UDF:
4. 编译成功
附：环境变量设置方法：
include中添加：
64位系统：
%ProgramFiles(x86)%\Microsoft Visual Studio 10.0\VC\include;%ProgramFiles(x86)%\Microsoft SDKs\Windows\v7.0A\Include;
32位系统：
%ProgramFiles%\Microsoft Visual Studio 10.0\VC\include;%ProgramFiles%\Microsoft SDKs\Windows\v7.0A\Include;
path 中添加：
64位系统：
%ProgramFiles(x86)%\Microsoft Visual Studio 10.0\VC\lib;%ProgramFiles(x86)%\Microsoft SDKs\Windows\v7.0A\lib
32位系统：
%ProgramFiles%\Microsoft Visual Studio 10.0\VC\lib;%ProgramFiles%\Microsoft SDKs\Windows\v7.0A\lib
lib中添加：
64位系统：
%ProgramFiles(x86)%\Microsoft Visual Studio 10.0\VC\bin;%ProgramFiles(x86)%\Microsoft Visual Studio 10.0\VC\bin\amd64;%ProgramFiles(x86)%\Microsoft Visual Studio 10.0\Common7\IDE;%ProgramFiles(x86)%\Microsoft Visual Studio 10.0\Common7\Tools;
32位系统：
%ProgramFiles%\Microsoft Visual Studio 10.0\VC\bin;%ProgramFiles%\Microsoft Visual Studio
10.0\VC\bin\amd64;%ProgramFiles%\Microsoft Visual Studio 10.0\Common7\IDE;%ProgramFiles%\Microsoft Visual Studio 10.0\Common7\Tools;
天乐树
2011.10.20
Tracepro入门与进阶1-40
Tracepro 入门与进阶
CYQ DESIGN STUDIO
1
Tracepro 入门与进阶
CYQ DESIGN STUDIO
内 容 简 介
本书以美国 Lambda Research Corporation 的最新 3.24 版本为蓝本进行编写， 内容涵盖了 tracepro3.24 光学仿真设计的概念、tracepro 软件的配置和用户定制、光 学元件模型的创建、描光、分析等内容。 本书章节的安排次序采用由浅入深，前后呼应的教学原则，在内容安排上，为方 便读者更快、更深入地理解 tracepro 软件中的一些相关概念、命令和功能，并对运用 该软件进行光学仿真设计的过程有一个全局的了解，本书中介绍了单片 LCD 投影机 的仿真设计全过程，同时在本书的最后一章详细介绍了背光源等光学仿真设计过程， 增强了本书的可读性和实用性，摆脱单个概念、命令、功能的枯燥讲解和介绍。 本书可作为光学专业人员的自学教程和参考书籍， 也可作为大专院校光学、 光电专业 的学生学习 tracepro 的使用教材。
2
Tracepro 入门与进阶
CYQ DESIGN STUDIO
前
言
Tracepro 是一套可以做照明光学系统分析、传统光学分析，辐射度以及光度分析 的软件， 它也是第一套由符合工业标准的 ACIS 立体模型绘图软件发展出来的光机软 件。 功能强大的 Tracepro 减轻了光学设计人员的劳动强度，节约了大量的人力资源， 缩短了设计周期，还可以开发出更多质量更高的光学产品。但目前 Tracepro 学习教 程甚少， 不少初学者苦于无参考学习资料而举步为艰。 本人根据从事光学设计的经验 与运用 Tracepro 的体会，汇集成书，目的是使 Tracepro 的初学人员能快速入门，快 速见效，使已入门者能进一步提高 Tracepro 的应用水平和操作能力，从而在工作中 发挥更大的效益，为中国的光学事业作出贡献！ 本书乃仓促而成，虽然几经校对，但错误之处在所难免，恳请广大读者朋友予以 指正，不甚感谢！ 电子邮箱： cyqdesign@https://www.360docs.net/doc/1816071191.html,
陈涌泉 2004 年 12 月 4 日
3
Fluent_UDF_第七章_UDF的编译与链接
第七章 UDF的编译与链接 编写好UDF件（详见第三章）后，接下来则准备编译（或链接）它。在7.2或7.3节中指导将用户编写好的UDF如何解释、编译成为共享目标库的UDF。 _ 第 7.1 节: 介绍 _ 第 7.2 节: 解释 UDF _ 第 7.3 节: 编译 UDF 7.1 介绍 解释的UDF和编译的UDF其源码产生途径及编译过程产生的结果代码是不同的。编译后的UDF由C语言系统的编译器编译成本地目标码。这一过程须在FLUENT运行前完成。在FLUENT运行时会执行存放于共享库里的目标码，这一过程称为“动态装载”。 另一方面，解释的UDF被编译成与体系结构无关的中间代码或伪码。这一代码调用时是在内部模拟器或解释器上运行。与体系结构无关的代码牺牲了程序性能，但其UDF可易于共享在不同的结构体系之间，即操作系统和FLUENT版本中。如果执行速度是所关心的，UDF文件可以不用修改直接在编译模式里运行。 为了区别这种不同，在FLUENT中解释UDF和编译UDF的控制面板其形式是不同的。解释UDF的控制面板里有个“Compile按钮”，当点击“Compile按钮”时会实时编译源码。编译UDF的控制面板里有个“Open按钮”，当点击“Open按钮” 时会“打开”或连接目标代码库运行FLUENT（此时在运行FLUENT之前需要编译好目标码）。 当FLUENT程序运行中链接一个已编译好的UDF库时，和该共享库相关的东西都被存放到case文件中。因此，只要读取case文件，这个库会自动地链接到FLUENT 处理过程。同样地，一个已经经过解释的UDF文件在运行时刻被编译，用户自定义的C函数的名称与内容将会被存放到用户的case文件中。只要读取这个case文件，这些函数会被自动编译。 注：已编译的UDF所用到的目标代码库必须适用于当前所使用的计算机体系结构、操作系统以及FLUENT软件的可执行版本。一旦用户的FLUENT升级、操作系统改变了或者运行在不同的类型的计算机，必须重新编译这些库。
LED(Tracepro官方LED建模光学仿真设计教程)
Requirements Models: None Properties: None Editions: TracePro LC, Standard and Expert Introduction In this example you will build a source model for a Siemens LWT676 surface mount LED based on the manufacturer’s data sheet. The dimensions will be used to build a solid model and the source output will be defined to match the LED photometric curve. Copyright ? 2013 Lambda Research Corporation.
Create a Thin Sheet First analyze the package to determine the best method of constructing the geometry in TracePro. The symmetry of the package suggests starting from a Thin Sheet and extruding the top and bottom halves with a small draft angle. Construct Thin Sheet in the XY plane. 1. Start TracePro 2. Select View|Profiles|XY or click the View XY button on the toolbar, and switch to silhouette mode, View|Silhouette. 3. Select Insert|Primitive Solid and select the Thin Sheet tab. 4. Enter the four corners of the Thin Sheet in mm in the dialog box, as shown below, and click Insert. 5. Click the Zoom All button or select View|Zoom|All to see the new object.
UDF 编译疑难问题
UDF 编译疑难问题 作者华南理工大学何奎2016 5月 随着用户求解的问题越来越复杂，使用fluent 软件难免使用编译型的UDF，编译型需要用户安装微软visual stadio C++ 开发软件，并做正确的环境变量配置。否则则会出现如nmake 不是内部命令的错误。除了编译环境的正确设置，还有一些细节上的疑难问题一并给出解决方法。目前这些问题都是网上搜索不到的，希望有缘人能在百度文库里找到这篇文献。 关于环境变量的设置，网络上已经有大量的实例，现介绍一种简单的环境变量配置方法： 在fluent 的安装目录下找到udf.bat, 修改以下内容： set MSVC_DEFAULT=%ProgramFiles(x86)%\Microsoft Visual Studio 14.0 if exist "%MSVC_DEFAULT%\VC\vcvarsall.bat" set MSVC=%MSVC_DEFAULT% if not "%MSVC%" == "" goto msvc_env110 这个文件中还有其他类似的语句，但是都是重复查找不同的编译环境。通过查找vcvarsall.bat，fluent才知道编译器位置。如果不是就要靠运行msvc_env110，那就要手动设置环境变量了。注意你安装了VS2015以后，在program（x86）中有Microsoft Visual Studio 14.0，Microsoft Visual Studio 12.0，Microsoft Visual Studio 11.0，其中只有一个是有效的，这个要仔细确认（一般只有一个文件夹是完整的安装，估计这样做是为了向下兼容性）。 修改完了这个路径以后就OK了。 环境变量配置完全以后，还会出现一些别的问题。如编译UDF时会利用math.h, 注意编译这个文件有可能会出现很多问题。如下： C:\Program Files (x86)\Microsoft Visual Studio 14.0\VC\INCLUDE\math.h(483): error C2059: 语法错误:“常量”C:\Program Files (x86)\Microsoft Visual Studio 14.0\VC\INCLUDE\math.h(483): error C2143: 语法错误: 缺少“)”(在“/”的前面) C:\Program Files (x86)\Microsoft Visual Studio 14.0\VC\INCLUDE\math.h(483): error C2143: 语法错误: 缺少“{”(在“/”的前面) C:\Program Files (x86)\Microsoft Visual Studio 14.0\VC\INCLUDE\math.h(483): error C2059: 语法错误:“/” C:\Program Files (x86)\Microsoft Visual Studio 14.0\VC\INCLUDE\math.h(483): error C2059: 语法错误:“)” 如果光按fluent提示的查找错误，是不可能完成错误查找的，打开math.h因为你会看见483行是这样 _Check_return_ _ACRTIMP double __cdeclcbrt(_In_ double _X);（求立方根函数） 这个语句本身是没有什么问题的。如果想修改这条语句完成math.h的编译，那就走入了死胡同。那 么换个版本的math.h呢？ 于是换了个瑞典公司开发的版本Copyright 2003-2010 IAR Systems AB(瑞典著名软件开发商). 结果编译出现： C:\Program Files (x86)\Microsoft Visual Studio 14.0\VC\INCLUDE\math.h(19): fatal error C1083: 无法打开包括文件: “ycheck.h”: No such file or directory 如果你查找ycheck.h，想加入这个头文件来解决这个问题的话，你会发现在中文资料库里根本就查不到 这样的头文件。这可能是该公司内部开发的一个头文件。所以这条路又行不通。那么如果将这条预处理程 序忽略掉呢？结果就会出现以下的编译错误： C:\Program Files (x86)\Microsoft Visual Studio 14.0\VC\INCLUDE\math.h(99): error C2061: 语法错误: 标识符“__ATTRIBUTES” C:\Program Files (x86)\Microsoft Visual Studio 14.0\VC\INCLUDE\math.h(99): error C2059:

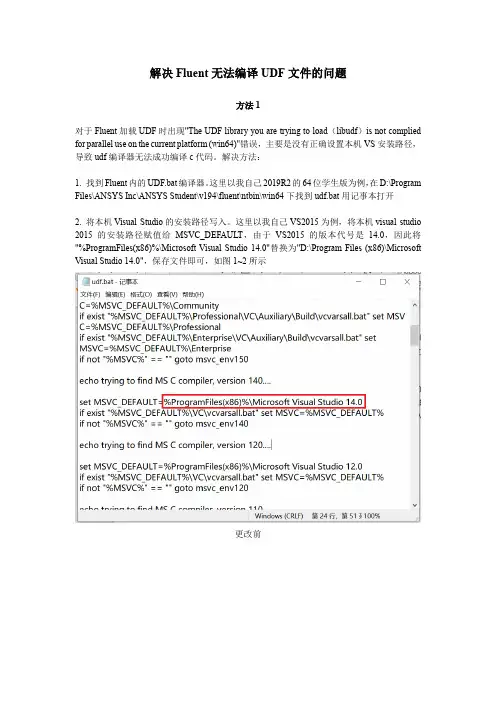

Fluent无法编译UDF文件的常见解决方法
